Как подключить 220 к 380

Принцип работы

Механизмы понижения 380 вольт до 220 можно описать с помощью коэффициента трансформации и схем подключения обмоток. Существуют три пути преобразования:

1. Если число витков первичных и вторичных обмоток равно, то коэффициент трансформации Кт равен 1. В этом случае для получения 220 В из 380 первичную обмотку подключают по схеме звезда, а вторичную — треугольником. Получается три фазы с линейным напряжением 220 вольт.
2. Если схемы подключения обмоток одинаковы, например звезда-звезда или треугольник-треугольник, то для получения напряжения 220 вольт используют учет коэффициента трансформации. Подбирается он отношением количества витков первичной катушки к вторичной.
3. В случаях когда коэффициент трансформации равен 1 и соединение обмоток на обеих катушках одинаковы – преобразования напряжения не происходит. Такое устройство используется как разделительный трансформатор.

По-существу, в первом и втором случаях это также разделительный трансформатор, но с преобразованием 380 на 220, так как он имеет гальваническую развязку между катушками высшего и низшего напряжения. При использовании такой схемы безопасность обеспечивается при условии отсутствия заземления у потребителей. Однако из множества областей применения, основная функция описываемых разделительных трансформаторов — это предоставить бытовым потребителям привычные 220 вольт из промышленных 380.

Особенности подключения

Если обмотки двигателя приходится подключать к однофазной сети, две обмотки подключаются напрямую к двум проводам, а третья – через конденсатор, сдвигающий фазу напряжения. Частота вращения в данном случае не меняется, но мощность существенно падает. Величину падения предварительно рассчитать трудно. В зависимости от особенностей двигателя и схемы подключения она может составлять 30-50%. Не все модели трехфазных двигателей могут работать в бытовой сети. Хорошо подходят для этого асинхронные двигатели, имеющие короткозамкнутый ротор.

Подключать асинхронный двигатель, рассчитанные для работы в сети 380 и 220 вольт, к однофазному источнику напряжения можно с соединением обмоток «звезда» или треугольник». Лучше это делать по схеме «треугольника» – так двигатель меньше потеряет мощность. Если же возможности переключить обмотки в «треугольник» нет, приходится использовать «звезду».

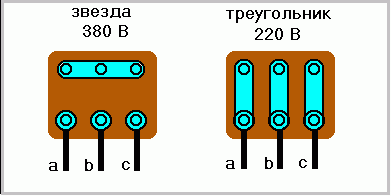

Для подключения двигателя выводы его фазных обмоток выводятся на колодку или клеммник, а соединение производится перемычками. Это позволяет реализовать одну из схем без перекрещивания проводов. Такие клеммники называются «борно», на них выводится до 6 фазных обмоток. На двигатель они крепятся сверху или сбоку.

Важно: если двигатель предназначен для работы в сети 220/127 вольт, то обмотки можно подключить к однофазной сети «звездой». При подключении «треугольником» обмотки попросту сгорят

Основные особенности

• Благодаря современному алгоритму пространственно-векторного управления, частотный преобразователь (ПЧ) для электродвигателя серии E-V300 не требует использования датчиков скорости и положения ротора, для бездатчикового метода управления двигателем, что позволяет их применять во многих отраслях промышленности.
• Функция автоматической компенсации пускового крутящего момента электродвигателя в ПЧ серии E-V300 позволяет получать высокий пусковой момент двигателя и компенсировать его скольжение при запуске. Преобразователь адаптируется к параметрам нагрузки, выдерживая высокую точность управления приводом.
• Множество режимов удовлетворят самым взыскательным требованиям к возможностям удаленного мониторинга и управления электроприводом.
• Преобразователи серии E-V300 содержат встроенный ПИД-регулятор для задания требуемой характеристики автоматического управления электроприводом. Предустановленные режимы обеспечивают эффективную работу двигателя.
• ПЧ имеет режим управления, позволяющий ему входить в состояние «сна» с остановом электродвигателя при выводе величины за установленный порог и автоматически «просыпаться» при выходе значения величины ниже установленного порога.
• Опциональная плата подключения импульсного энкодера для обратной связи по оборотам двигателя позволяет достичь большей точности управления, расширить динамический диапазон и снизить время реакции электропривода (при установке датчика частоты вращения).
• Встроенная функция автоматического энергосберегающего управления двигателем оптимизирует коэффициент мощности электродвигателя и выбирает режимы с максимальным КПД.
• Встроенный ПЛК предоставляет широкие возможности управления электроприводом.
• Опциональные платы последовательных интерфейсов RS-485/CAN/ с протоколами MODBUS/CANlink/Profibus-DP позволяет интегрировать преобразователь в систему централизованного управления и сбора данных.
• Частотный преобразователь легко устанавливается.

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

Принцип работы схемы прост:

• При включении в сеть первого пускателя, запускается реле времени и подает напряжение на третий пускатель.
• Двигатель начинает работу по схеме «звезда» и начинает работать с большей мощностью.
• Через какое-то время реле размыкает контакты К3 и подключает К2. При этом электродвигатель работает по схеме «треугольник» со сниженной мощностью. Когда требуется отключить питание, включается К1.

Методы получения 380 В из 220

Преобразователь напряжения

Данное устройство более широко известно как инвертор, и состоит он из нескольких блоков. Для начала устройство выпрямляет данное однофазное напряжение, а потом инвертирует его в переменное заданной частоты. При этом фаз со сдвигом на определённый градус может быть сколько угодно, но оптимально для работы общепринятого стандартного электрооборудования оно равно трём и соответственно их сдвиг 120 градусов. Сделать такое сложное устройство в домашних условиях очень проблематично, поэтому рекомендуется просто его купить, к тому же рынок данной продукции очень развит.

Вот принципиальная схема инвертора:

А так он выглядит в заводском корпусе:

Зачастую данные устройства имеют не только преобразование однофазного в трёхфазное напряжение, но и защищают электродвигатели от перегрузок, короткого замыкания и перегрева.

Метод использования трех фаз

Данный метод обязательно нужно согласовать с Энергонадзором или компанией поставщиком электрической энергии, так как для этого нужно подключение двух дополнительных фаз из щитка, которые есть на каждом этаже многоквартирных домов.

Здесь больше вопрос стоит не как переделать однофазное напряжение, а как подключить его, а для этого достаточно всего лишь трехфазного удлинителя, а если законно всё делать, то и счётчика.

Трёхфазный трансформатор

Чтобы сделать из 220 Вольт 380 Вольт необходим трёхфазный трансформатор нужной мощности на напряжение одной из обмоток 220, а другой 380 В. Чаще всего они уже имеют соединенные в звезду или треугольник обмотки. После чего напряжения из сети подключается к двум фазам обмотки с низшей стороны напрямую, а на третий вывод через конденсатор. Емкость конденсатора высчитывается из соотношения 7 мкФ на каждые 100 Вт мощности. Номинальное напряжение конденсатора должно быть не меньше 400 Вольт. Без нагрузки такое устройство подключать нельзя. При этом всё равно будет снижение как мощности двигателя, так и его КПД. Если преобразователь выполнять с помощью электродвигателя, а не трансформатора, то на выходе будет трёхфазное напряжение, но величина его будет такая же, как и в сети, а именно 220 В.

Вывод напрашивается — решить проблему возможно только инверторным электронным способом, установив один качественный и полноценный преобразователь однофазного напряжения. Ну или же создав систему генератор-двигатель, где роль генератора, как и на электростанции будет выполнять синхронный генератор, а роль приводного механизма может выполнять однофазный двигатель (например, с пылесоса), но в домашних условиях это абсолютно не оправданно и нецелесообразно. Надеемся, теперь вы знаете, как получить 380 Вольт из 220 в квартире и частном доме!

Будет полезно прочитать:

• Как подключить участок к электричеству
• Как собрать щит на 380 Вольт
• Как распределить нагрузку по фазам

Опубликовано:
28.09.2017
Обновлено: 02.10.2017

Габаритные и установочные размеры

Габаритные и установочные размеры ПЧ в пластиковом корпусе

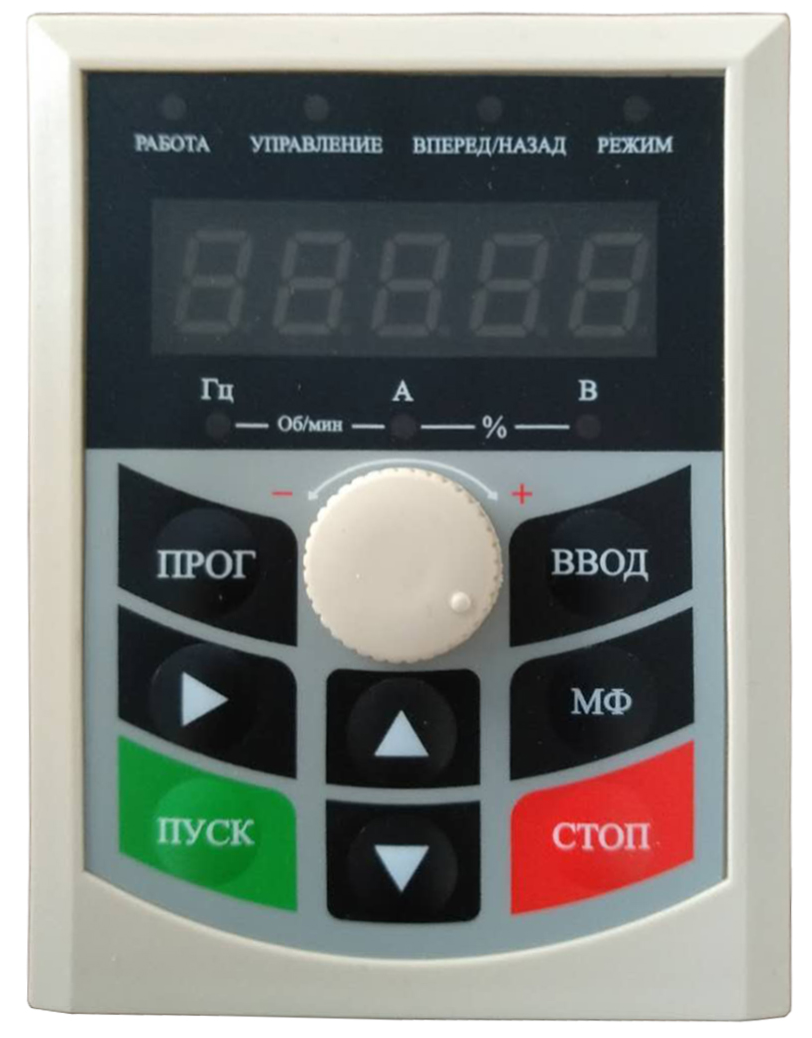

Передняя панель

Индикаторы панели

Что можно переделывать

Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.

Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

Наглядно:

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Этапы переделки

Чтобы переделать электродвигатель с 380 Вольт на 220 сначала откиньте крышку мотора, чтобы посмотреть, сколько снаружи концов у статорных намоток. Их может быть 6 или 3. Если 6, то есть возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и наоборот.

Если конца всего 3, значит, внутри короба намотки уже соединяются либо «звездой», либо «треугольником» (всего 6 концов, которые попарно объединяются клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется оставить прежнюю схему.

Соединение обмоток

Неважно, каков источник питания, трехфазный или однофазный, соединять статорные намотки можно любым из способов (можете прочитать подробнее про способы подключения электродвигателей):

• Звезда;
• Треугольник.

Звездой обычно соединяют намотки, если двигатель будет питаться от сети 380 В. Благодаря этому пуск становится плавным, хотя теряется треть мощности. Треугольник же рекомендуется при запитывании от 220 Вольт. Пусковые токи при этом не так высоки по сравнению с теми, что возникают от трехфазного питания. Зато мощность равна той, что дает «звездное» соединение, если мотор подключен к 380 В.

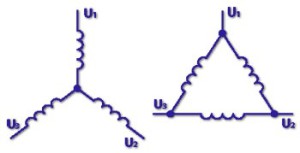

Схемы посмотрите ниже. Разница в том, что в первом случае соединяются все начала так, что получается трехконечная звезда. А во втором – конец одной обмотки соединяется с началом следующей так, что образуется фигура с тремя вершинами (треугольник).

Расчет конденсаторов

Когда концы намоток соединяют звездой или треугольником, образуется 3 места, где они стыкуются. На этих местах ставят клеммы. При питании от 380 Вольт на каждую из них подают фазу. Но наша задача, имея те же 3 контакта, подать лишь 1 фазу 220 Вольт и нуль. Это можно реализовать своими руками, компенсировав отсутствие трехфазного питания конденсаторами. Пусковой будет активным только на время запуска, а рабочий – постоянно.

Чтобы электрический двигатель хорошо запускался и работал, нужно правильно подобрать емкость конденсаторов. У рабочего накопителя она зависит от схемы соединения. Если это звезда, то работает формула:

Если треугольник, то формула преобразует свой вид:

Ср – искомая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:

Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно посмотреть в техническом паспорте от вашего трехфазного мотора.

Расчет емкости пускового конденсатора (Сп) прост: умножьте Ср на 1,5 или 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Поочередно ставьте то одну емкость, то другую, запуская каждый раз мотор. По звуку хода слушайте: если нет гула, то все в порядке.

Сборка по схеме

Схема выше показывает, как правильно соединить своими руками намотки статора с конденсаторами и проводами сети 220 В.  К одной из вершин треугольника или звезды нужно подключить накопительные элементы параллельно друг другу (предусмотрите ключ для ручного отключения пускового накопителя после разгона)

Затем их выводят либо на фазу, либо на ноль: неважно. От этого будет зависеть только направление вращения вала

Второй способ – фазовый сдвиг

Этот вариант получения трехфазного напряжения основан на свойствах индуктивности (ток отстает от напряжения сети на условные 90 градусов угла между векторами) и емкости (напряжение опережает ток в электрической цепи на условные 90 градусов угла между векторами). Комбинируя совместно с нагрузкой индуктивные и емкостные элементы, при их определенном сочетании получается фазовый сдвиг в 120 градусов по напряжению в специальной схеме, показанной далее. Каждому значению мощности потребуются соответствующие по величине элементы. Они приведены в таблице № 1.

Схема
Таблица № 1 для получения трехфазного напряжения на активной нагрузке

Для асинхронного движка, в котором эквивалент обмоток статора – это параллельно соединенные сопротивления и емкости, схема и величины элементов будут иными. Они приведены далее в таблице № 2 вместе со схемой.

Схема
Таблица № 2 для получения трехфазного напряжения на обмотках асинхронного двигателя с короткозамкнутым ротором

Для схемы нужны металлобумажные конденсаторы с номинальным напряжением от 250 В. Для индуктивностей рекомендуется использовать сердечник от трансформатора мощностью 200 ВА. Число витков подбирается по измеряемой силе тока в электрической цепи из дросселя и резистора с известным сопротивлением, соединенных последовательно. Эта цепь вместе с мультиметром присоединяется к генератору 100…300 Гц. Дополнительно величина индуктивности корректируется воздушным зазором в сердечнике. Его наличие обязательно.

Увеличение индуктивности приведет к уменьшению тока, и наоборот. Совпадение измеряемого значения с расчетным свидетельствует о получении индуктивности необходимой величины. Такой способ целесообразен только для статичной нагрузки на вале асинхронного двигателя. При отклонениях ее фазовые характеристики напряжения в обмотках изменятся вместе с крутящим моментом. То есть эффективность двигателя ухудшится.

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило,  не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, 15 кВт – это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

И на вводе (перед счетчиком) стоят примерно такие “ящички”:

Трехфазный ввод. Вводной автомат перед счетчиком.

Существенный минус трехфазного ввода (отмечал его выше) – ограничение по мощности однофазных нагрузок. Например, выделенная мощность трехфазного напряжения – 15 кВт. Это значит, что по каждой фазе – максимум 5 кВт. А это значит, что максимальный ток по каждой фазе – не более 22 А (практически – 25). И надо крутиться, распределяя нагрузку.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я подробно рассказал здесь, это обширная тема. По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт.

Напряжения в трёхфазной системе

Так получается, потому что напряжения (при активной нагрузке , и ток) на трёх фазных проводах отличаются на треть цикла, т.е. на 120°.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких – почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Кроме того, чрезмерно нагруженной фазе будет тяжело и обидно, что другие “отдыхают”)

Виды и маркировка

Из современных трансформаторов, преобразующих 380 вольт в необходимые 220, наиболее распространены марки ТСЗ, ТС3И, НТС. Значительных отличий по показателям они не имеют. В зависимости от фирмы-изготовителя их различают разные размеры, вес и тип корпуса. После буквенных значений через дефис указывается максимальная мощность, на которую может рассчитывать потребитель. Она колеблется от 0,1 кВт до нескольких сотен. Большинство средне- и маломощных трансформаторов имеют естественное сухое охлаждение. Это обеспечивает надежный уровень пожарной безопасности.

Буквы в марках имеют свои значения:

• Т – обозначает трехфазный;
• C – система охлаждения естественная воздушная в открытом исполнении;
• СЗ – система охлаждения естественная воздушная в защищенном исполнении;
• Н – регулировка под напряжением.

Первый способ – электромеханическое преобразование

Для того чтобы получить результат своими руками и наиболее простым путем, надо построить электромеханический преобразователь напряжения. Для этого потребуется минимум усилий, поскольку надо лишь найти его готовые компоненты. Чтобы получить максимальную эффективность преобразования, они следующие:

• трехфазный синхронный генератор подходящей мощности;
• коллекторный электродвигатель, аналогичный по мощности синхронному генератору;
• мощный ЛАТР.

Валы двигателя и генератора жестко соединяются. Двигатель присоединяется к электрической сети через ЛАТР. С генератора снимаются три фазы по любой схеме (звезда или треугольник). Число оборотов двигателя под нагрузкой будет уменьшаться, поэтому ЛАТР позволит это исправить. Такая регулировка получается ручной и неудобной. Особенно если нагрузка будет быстро изменяться. Но альтернативой для нее может быть только та или иная автоматика. Простейшее решение – центробежный регулятор оборотов. Его контакты можно вывести на корпус через кольца и щетки.

А чтобы уменьшить износ контактов, коллекторный двигатель необходимо присоединить к сети через симистор, управляемый центробежным регулятором. Настроив его на число оборотов, соответствующее частоте 50 Гц электрогенератора, можно спокойно работать, не опасаясь изменения нагрузки и напряжения электросети. Для менее мощных потребителей порядка 1…2 кВт достаточно возбуждения от магнитного ротора, для более мощных потребуется возбуждение от постоянного тока. Для управления возбуждением целесообразно использовать диммер с выпрямителем.
