Как подключить 380

Бесплатные уроки реального Электрика Что такое 380 и что такое 220?

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при  этом перечень документации аналогичен.

Зачем нужны «три фазы»?

Это действительно хороший вопрос.

Вообще говоря, не такое уж и больше количество потребителей электроэнергии, которые могут быть использованы в частном доме, требуют напряжение в 380В.

Если не ударятся в разного рода экзотику, то список этот может выглядит так:

• электроотопительный котел мощность от(примерно) 9 кВт и выше
• водяной насос для глубокой скважины
• электропечь для сауны мощностью от(примерно) 5 кВт
• полупрофессиональное оборудование для мастерской(токарный или фрезерный станок, хорошая циркулярка)

В принципе, все вышеперечисленное можно найти и в варианте 220В. Однако 380В будет лучше – мощнее, проще, надежнее, экономичнее.

Так вот, если вы не планируете в доме ничего из вышеперечисленного, то 380В, видимо, вам не нужны.

Ну а если все-таки решаете выбрать три фазы исходя из соображений, а вдруг в будущем пригодится, то стоит иметь ввиду одно важное обстоятельство – выдаваемая на дом мощность делится равномерно между тремя фазами. И если одна из фаз будет перегружена относительно остальных, возникает явление под названием«перекос фаз»

Последствием может быть выход из из строя электроприборов, подключенных к сети дома. Чтобы этого избежать, необходимо равномерно загружать каждую из фаз.

Чтобы было понятнее, рассмотрим схему подключения 380В.

На вводе здесь общий автомат на все три фазы. Далее по два провода – одна из фаз и«ноль», идут к примерно равным по совокупной мощности группам потребителям. Потребитель, который нуждается в трехфазном питании(в рассматриваемом случае это электронагреватель в сауне), подключен к кабелю с четырьмя проводами.

Так вот, если исходить из того, что на дом выделено 15 кВт мощности, то выходит, что мощность каждой из групп потребителей, подключенную через пару«фаза» плюс«ноль» приведенной выше схемы, должна быть не больше 5 кВт. Или даже меньше, если учитывая наличие«трехфазного» потребителя. В противном случае, при перегрузке одной из фаз будет«выбивать» вводной автомат и отключаться электричество во всем доме.

Соответственно, проведя в дом трехфазное электричество, дальше надо будет подумать, как грамотно сделать разводку кабеля, чтобы нагрузка на каждую из фаз была бы примерно одинаковой.

Неприятным обстоятельством здесь является то, что некоторые потребители, например хорошая электрическая варочная поверхность или духовой шкаф имеют мощность больше 5 кВт. В таком случае надо выбирать оборудование, которое может быть подключено к трехфазной линии. Придется протянуть отдельную линию с отдельным автоматом. А это дополнительные расходы.

Тут и возникает вопрос, а нужно ли это все? Может быть проще ограничиться 220В?

Впрочем, как обычно в таких случаях, можно найти и положительные моменты. Если вы продумаете разводку так, чтобы на каждую из линий приходилось не более 5 кВт, то это улучшит электробезопасность дома. Меньшая мощность на каждой из«веток» означает и меньшую силу тока, меньший износ проводов и контактов. В общем, есть над чем подумать.

Защита от перекоса фаз в трехфазной сети

Наиболее простой, но, тем не менее, эффективный способ минимизировать негативные последствия описанного выше отклонения — установить реле контроля фаз. С внешним видом такого устройства и примером его подключения (в данном случае после трехфазного счетчика), можно ознакомиться ниже.

Реле контроля фаз (А) и пример схемы его подключения (В)

Данный трехфазный автомат может обладать следующими функциями:

1. Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
2. Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
3. Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
4. Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.

Совместно с реле контроля фаз можно использовать трехфазные стабилизаторы напряжения, с их помощью можно несколько улучшить качество электроэнергии. Но данный вариант не отличается эффективностью, поскольку такие приборы сами могут взывать нарушение симметрии, помимо этого на стабилизаторах возникают потери.

Лучший способ симметрировать фазы – использовать для этой цели специальный трансформатор. Этот вариант выравнивания фаз может дать результаты, как при неправильном распределении однофазных нагрузок на автономный 3-х фазный генератор электроэнергии, так и в более серьезных масштабах.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

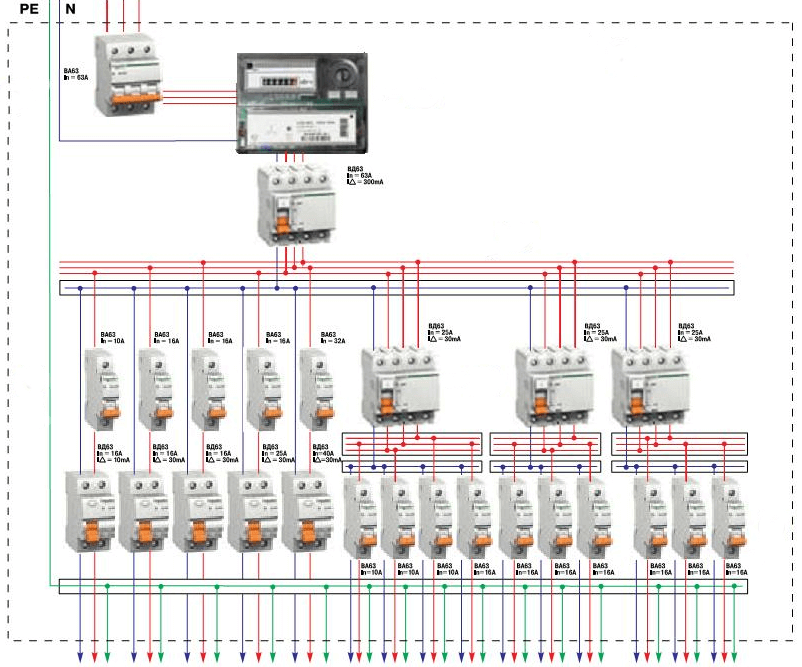

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

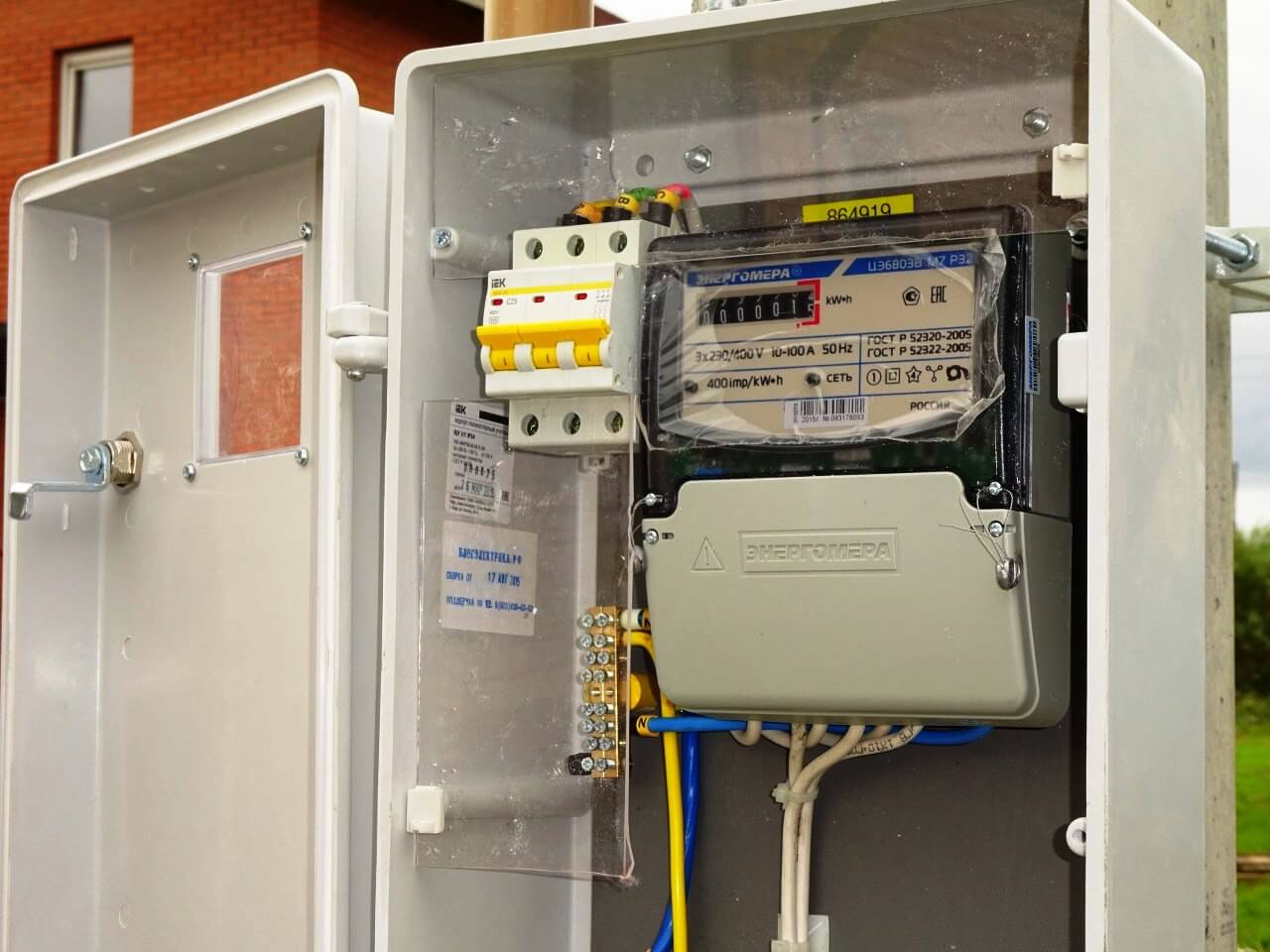

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

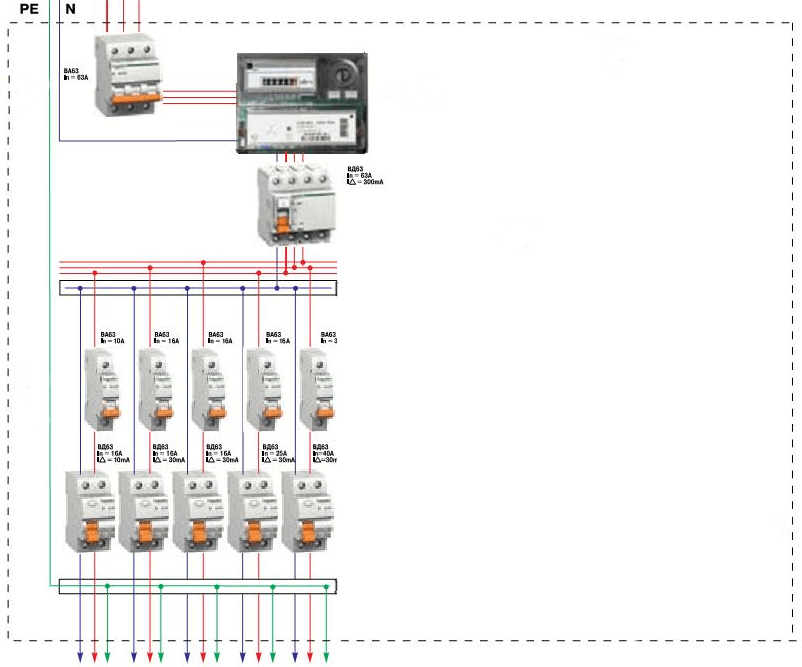

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Как подключить 380 вольт в частный дом?

Подключение электричества к частному дому – процесс, объединяющий юридическую и техническую части дела. Трехфазный ввод в дом предоставляет некоторые преимущества в эксплуатации. Это удобство подключения напрямую асинхронных электродвигателей, и возможность подключения мощных энергопотребителей: электрокотлов, бойлеров, систем кондиционирования.

Оформление разрешительной документации

Выбирая тип ввода, необходимо убедиться в технической возможности трехфазного подключения. Если технически это осуществимо, следует обратиться в ближайшую электроснабжающую организацию, за получением технических условий. При этом потребуются следующие документы:

• заявка на подключение;
• план участка, с расположением энергоприемников, или проект электроснабжения;
• документы, подтверждающие право собственности на дом (участок);
• разрешение на строительство, если технологическое подключение осуществляется на этапе строительства;
• доверенность, если документы подает представитель заказчика.

Энергоснабжающая организация выдает технические условия, которые должны быть выполнены домовладельцем. В границах участка, работы выполняются самостоятельно, или за собственные средства, за его границами – сетевой компанией. После выполнения работ, указанных в техусловиях, представитель энергоснабжающей компании проводит осмотр и подключение дома к электросетям. Факт подключения подтверждается актом о его выполнении. Соответствующим актом разделяется и эксплуатационная ответственность сторон. Заключение (или изменение) договора энергоснабжения, завершает юридическую процедуру.

Ввод трехфазного напряжения в строение

Устройство трехфазного распределительного щита, сложнее, чем однофазного, и потребует больше места. Счетчик и четырехполюсной вводной автомат, имеют большие габариты, чем при вводе 220 В. Также следует предусмотреть место для установки УЗИП (устройств защиты от импульсных перенапряжений) и защиту от перенапряжения 380 В (актуальна при авариях на нулевом проводнике сети). В щит заводится и шина защитного заземления. Вводное УЗО выполняет противопожарную функцию, его номинал выбирается 300 мА.

Отходящие линии

Отходящие линии могут быть как однофазными, на 220 В, для питания бытовых устройств и сети освещения, так и трехфазными. Последними запитываются линии питания асинхронных электродвигателей, электрокотлы, мощные системы кондиционирования. Такая линия может быть отведена для электропитания отдельно стоящего гаража или мастерской.

Перед распределением отходящих линий 220 В, проверьте напряжения на всех трех фазах. За городом, в сельской местности, нередки случаи, когда одна и фаз просажена. и напряжение на ней ниже, чем на других. Не стоит перегружать ее, подключая мощные энергоприемники. Бытовые приборы, критичные к пониженному напряжению (холодильник, стиральная машина), также лучше подключать к фазам со стабильным напряжением.

Для защиты однофазных отходящих линий, применяются однополюсные или двухполюсные автоматические выключатели. Преимущество последних в том, что при срабатывании они отключают не только фазный проводник, но и рабочий ноль. При некоторых авариях сети, на нулевой проводник может подаваться значительное напряжение.

Для разрыва ноля при аварии, нельзя использовать два независимых однополюсных автомата! При таком схемном решении, велика вероятность того, что автоматический выключатель на нулевом проводнике сработает первым. В этом случае, токоведущие части приборов останутся под напряжением, что может привести к поражению электрическим током!

Выбирая между однофазным и трехфазным подключением, оцените ваши потребности и возможности энергоснабжающей компании. Подключение дома к сети 380 В, сложнее технически и дороже, а потому, не во всех случаях оправдано.

Возможные схемы подключения для трехфазной розетки

Безопасный вариант монтажа разъемов с пятью контактами

На практике применяют два варианта использования защит:

1. только автоматическим выключателем;
2. автоматом и УЗО.

Поясним их подключение иллюстрациями.

Схема защиты розетки автоматическим выключателем

Все провода фаз и рабочего нуля от электрического счетчика к розетке проходят через автоматический выключатель. В отдельных случаях нейтраль допускается пускать минуя его силовой контакт.

Защитный проводник РЕ монтируется безразрывным методом цельным куском провода от своей шины в квартирном щитке напрямую к заземляющему контакту у розетки.

Схема защиты розетки автоматическим выключателем с УЗО

При этой ситуации автомат монтируется так же, как и в предыдущем случае, а УЗО врезается последовательно после него. Чтобы упростить работу и сэкономить место в квартирном щитке можно использовать подключение дифференциального выключателя, объединяющего в своем корпусе оба вида этих защит.

Дифференциальный выключатель монтируется на место автоматического. В результате вся предыдущая схема подключения остается без изменений, но в нее добавляется защита от появления тока утечки.

Безопасный вариант монтажа розетки с 4 контактами в пятипроводную схему

Здесь делается небольшое упрощение, связанное с подключением защитного нулевого провода. Поскольку на вилке и розетке нет для него места, то РЕ проводник напрямую прокладывается и подсоединяется к корпусу электрического трехфазного потребителя.

Способ вполне нормально подходит для стационарно установленных электрических плит или станков с асинхронными двигателями. Когда же возникнет необходимость переместить электрический прибор, например, трехфазную сварку на более удобное место, то для обеспечения ее безопасного использования придется решать вопрос переподключения защитного нуля.

После сборки электрической схемы с трехфазной розеткой и вилкой их необходимо проверить измерениями сопротивлений и напряжений.

Важно это выполнить до подключения к сети

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

{SOURCE}

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Немного про 127, 220, 380 вольт и больше.

Вопрос, почему такие напряжения довольно часто можно встретить в сети? Этот вопрос достоин отдельного научного исследования. Но нас больше интересует вопрос, нас убедили, что лучше 380 вольт, как подключить? Довольно просто, если говорить о проводах:

Начнём с того, что любое подключение частного дома к энергосети это вопрос согласования с энергетиками, причём на первом этапе Вам придётся согласовать:

• Допустимую мощность;
• Количество фаз (то есть 220 или 380 вольт);
• Тип вводной линии и прибор учёта энергии (ниже комментарий, почему вопроса как выбрать прибор не будет);
• Тариф учёта (это будет зависеть от стадии регистрации частного дома и количества тарифов, которые учитывает счётчик – по умолчанию день и ночь);
• Схему подключения в зависимости от качества изоляции домовой электросети;
• Надёжность заземления электросети Вашего дома. Как правильно сделать заземление мы уже писали.

Правильнее всего обращаться с требованием по максимуму – от затребованной мощности (не менее 15 кВт, до трёхфазного ввода). Далее в зависимости от цены вопроса и местных условий можно требования снижать.

Теперь к вопросу напряжений. 127 вольт
– это самое безопасное
напряжение, которое при стандартной силе тока не убивает, а лишь хорошо «встряхивает» пострадавшего. Для снижения силы тока в таких сетях применяются более «толстые» провода. Ещё одним плюсом является возможность снятия 127 вольт с двухфазной генерации в 220 вольт.

Примерно так работает энергетика некоторых стран, но это отельная тема. А если говорить о цифрах, то это та самая тригонометрия, о которой сказано выше:

220 вольт
является пограничным «безопасным» напряжением при стандартных силах тока, поэтому и принято как стандарт.

Надеемся, Вы понимаете, в чём главный недостаток сети 380 вольт
. которую толком не знали, как подключить, но завели чистые 3 фазы. При поражении током в такой сети может убить, даже при наличии автоматических выключателей. Отсюда и требуемые меры безопасности.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались.  При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Воздушная прокладка линии

Обозначение и виды розеток на 380В

Прежде чем рассматривать подключение розетки 380 вольт следует правильно ее выбрать. Для этого нам потребуется расшифровать обозначение на розетке и разобраться с видами этих устройств.

Маркировка розеток на 380В

Прежде всего начнем с расшифровки аббревиатуры, которой обозначаются розетки. Это позволит нам разобраться не только в названиях и типоразмерах, но и в особенностях конструкции подобных розеток.

Обозначение на розетки должно наносится в соответствии с ГОСТ Р 51323.1-99. Согласно п. 7.1 данного нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, если в этом вопросе есть какие-либо ограничения, номинальную частоту, если она отличается от 50 или 60Гц, степень защиты и условное обозначение по расположению контактов.

Давайте разберем каждый из этих компонентов отдельно. И начнем с номинального тока.

Согласно ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Ряд номинальных токов для первой серии – 16, 32, 63, 125А, для второй серии 20, 30, 60, 100А. Обычно при изготовлении розеток используются номиналы первой серии.

Итак:

• Что касается номинального напряжения
  , то на рынке достаточно широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для коммутации более низкого напряжения. То есть розетку на 660В можно использовать для коммутации напряжения в 380В. Но вот наоборот это делать запрещено.
• Что касается рода тока
  , то эта маркировка должна присутствовать только в случае если есть какие-либо ограничения. Например, для коммутации только постоянного тока. Эта же норма относится к розеткам, имеющим определенные ограничения на коммутацию переменных токов разной частоты.
• Что касается степени защиты от попадания влаги и пыли
  , то здесь используется маркировка, как и на других электротехнических товарах. Для этого используется аббревиатура «IP» и цифры. Первая цифра означает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше уровень защиты.

Виды розеток на 380В

Наибольшее число вопросов вызывает маркировка типа розеток. Каждая силовая розетка 380в имеет разное число контактов и соответственно разные сферы применения. И с этим вопросом следует разобраться ещё до приобретения.

Любая маркировка имеет следующую форму ×Р+N+PE. При этом символов «N» или «PE» может и не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Давайте разберемся в этом подробнее.

Итак:

Первое число с символом «Р»
обозначает количество в розетке фазных контактов. Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.

• Следующим символом является «N».
  Согласно норм ПУЭ данным символом обозначают нулевой проводник. Если розетки силовые 380в имеют данную маркировку, то это говорит о наличии соответствующего контакта.
• Последним символом является «PE»
  , которым согласно норм ПУЭ обозначают защитное заземление. В некоторых случаях данный символ обозначают значком заземления. Это не должно вас озадачивать.

Почему в квартирах 220, а не 380 вольт с 3 фазами?

Надеемся, наша информация Вас не сильно шокирует. Дело в том, что ввода на 380 вольт не существует, значит и вопроса как подключить, тоже нет.

Вы не поверили? Тогда поясним – есть ввод 4-х проводной (3-х фазный) и есть однофазный ввод (2-х проводной). Но! Обеспечив подключение 380 вольт и 3 фазы в частном доме
. Вы получите что? Правильно – три независимые пары на 220В каждая. Запутались?

Давайте немного физики электричества. Мы не претендуем на Нобелевскую премию, мы попытаемся изложить ТОЭ, в так сказать бытовом приложении, с точки зрения аспектов переменного тока. Хотя без линейного напряжения нам не обойтись.

Итак, простыми словами: линейное напряжение
– это линия, что ясно из названия, тогда как переменное
– это «вращение», то есть окружность.

Взаимосвязь между линией и окружностью можно установить тригонометрическими зависимостями. Несмотря на то, что напряжение не имеет отношения к геометрии, все зависимости хорошо отражены именно тригонометрическими формулами.

Вращать окружность проще всего, толкая её в трёх точках
. расположенных под углом в 120 градусов, отсюда и три фазы. Как и зависимость длины линии от длины окружности, которая (грубо) есть квадратный корень из 3(обновлено, корень из Пи было не верно, верно квадратный корень из 3
), то есть примерно 1,73. Иначе говоря, при трёхфазной сети в 220 вольт мы получим у потребителя 127, а при 380 у потребителя будет 220 вольт. Остальные стандарты напряжений (ГОСТ) также подчиняются этому правилу. Именно по этой причине применение тригонометрических формул в электротехнике стало обыденностью.

Теперь вернёмся к подзаголовку, но сначала ещё немного теории. Изначально генерация даёт три фазных провода
(под напряжением) и четвёртый – нейтральный провод, общий для всех трёх (аналог плюс и минус в батарейке). Напряжения могут быть большими, поскольку, чем выше напряжение, тем меньше потери на передачу энергии.

Для снижения напряжения служат трансформаторные подстанции, которые раздают для населения. Сколько? Правильно – 380 вольт, 3 фазы и те, кто запитан именно так, больше не имеет проблем.
