Что делать если перфоратор бьет но не сверлит, не работает в режиме сверления?

Правила безопасного использования инструмента

Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:

обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации; соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно

Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.

Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.

Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура

Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет

В каких случаях могут мигать лампочки?

Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.

Техника безопасности при работе с перфоратором

Работа с твёрдыми материалами в любом режиме создаёт много пыли и мелких осколков, особенно это заметно в ударных режимах

Поэтому при работе с перфоратором необходимо соблюдать меры предосторожности:

работать в защитных очках и респираторе;
при использовании перфоратора на высоте, на стремянке или лесах,
необходимо обеспечить устойчивость;
работая в ударном режиме использовать перчатки, так как при соударении острия лопатки с камнем или кирпичом создаётся достаточно большое количество осколков;
соблюдать требования электробезопасности, перед работой убедится, что в районе будущего отверстия нет проводки.

При использовании зажимного патрона нужно контролировать качество зажима инструмента.

В умелых руках мастера перфоратор крайне универсальный инструмент. Но для того чтобы полностью реализовать его функции необходимо знать его возможности и уметь им пользоваться. Также нужно отметить, что различного рода насадки значительно увеличивают объем работ, которые можно проводить с помощью инструмента.

Перфоратор прямой что это и из чего он состоит

Конструктивно рассматриваемый инструмент бывает двух типов — пистолетный или прямой и бочковый. Различаются они не только внешне, но и конструктивно. Разберемся подробно с тем, что собой представляет пистолетный и бочковый перфоратор, как они работают, а также особенности их правильного применения.

Это интересно! Пистолетные и прямые перфораторы имеют одинаковое конструктивное исполнение, а различаются они только расположением рукоятки.

Внешне инструмент имеет пластиковый корпус, на котором расположены органы управления. К таковым органам относятся (для прямого и пистолетного типа перфораторов):

Курок для включения инструмента и регулирования скорости вращения исполнительного органа — патрона
Фиксатор выключателя — позволяет предотвратить самостоятельное включение инструмента, а также позволяет исключить необходимость удерживать курок, что удобно при выполнении продолжительных работ
Переключатель реверса — позволяет переключать направление вращения патрона в двух направлениях
Регулятор для переключения режимов работы инструмента
Регулятор скорости вращения патрона — имеются не на всех моделях перфораторов
Дополнительная рукоятка для удобства выполнения работ
Исполнительный орган — патрон, внутри которого закрепляются насадки в зависимости от поставленных задач

Внутри электроинструмент состоит из следующих элементов:

Электродвигатель — это “сердце” инструмента, которое обеспечивает приведение в действие патрона
Редукторный узел — вращательная энергия передается на редуктор, который позволяет регулировать скорость, а также создает ударное действие. Редуктор состоит из шестерней, а также специального механизма, за счет которого создаются ударные действия
Предохранительная муфта — это вспомогательная деталь, которая предотвращает выход из строя инструмента при заклинивании насадки в обрабатываемой поверхности. Если бур заклинит, то электродвигатель может сгореть
Антивибрационная система — это устройство, которое снижает вибрации. Такая система актуальна, так как при продолжительных работах перфоратором, возникает не только усталость, но еще и дрожание рук. В бочковых перфораторах эта система также более совершенна по сравнению с пистолетными типами

Это основные внутренние механизмы электроинструмента, с которыми необходимо ознакомится подробнее, чтобы разобраться с принципом действия перфоратора. Итак, чтобы выяснить, как работает перфоратор, необходимо разобраться с устройством внутренних механизмов.

Это интересно! Знаете ли вы, почему мощные перфораторы имеют вертикальное расположение двигателя. Причина этого следующая — бочковый перфоратор имеет улучшенную систему охлаждения, а также надежный механизм передачи момента.

Определяемся, какой перфоратор лучше

Первый электрический перфоратор появился в далеком 1932 году. С тех пор его конструкция практически не изменилась. Основными элементами и по сей день остаются: электродвигатель, ударный механизм, редуктор и патрон. Время и прогресс лишь нарастило электронную мускулатуру, попутно заменив материал корпуса и механизмов.

Главная функция этого устройства –удар. По способу его осуществления бывают электромагнитные и пневматические перфораторы. Биение у электромагнитных производится двумя взаимодействующими электрическими катушками. Возвратно-поступательное движение от катушек передается на сердечник, который в свою очередь воздействует на бур. В пневматических устройствах толчок возникает при возвратно-поступательном движении поршня в цилиндре. Бытовой перфоратор, как правило, снабжен механизмом пневматического удара.

По типу привода различают такие аппараты:

электрические сетевые (работают от электрической сети);
электрические аккумуляторные (работают от аккумулятора);
пневматические (используются в пожаро- и взрывоопасных работах);
бензиновые (применяются в дорожном строительстве).

Наибольшее распространение получил электрический сетевой тип с пневматическим механизмом, его еще называют бытовой перфоратор.

По количеству режимов различают:

однорежимные, присутствует только режим сверления;
двухрежимные, режим сверления и режим сверления с ударом;
трехрежимные, имеют режим сверления, сверления с боем, режим долбления.

Устройство ударной дрели.

Фото-1.Устройство ударной дрели

Устройство ударной дрели,главным образом состоит из корпуса дрели,электродвигателя,щеткодержателей с щетками,редуктора, подшипников,вентилирующей крыльчатки,прижимного патрона,кнопки включения и выключения электродвигателя со встроенным регулятором оборотов и реверса.На фото-1 обозначены следующие позиции:

1.-конденсатор, 2-кнопка включения и выключения электродвигателя, 3-регулятор оборотов двигателя,4-переключатель реверса,5-устройство щеткодержателей с щетками,6-подшипники,7-колектор ротора (якоря),8-обмотка статора электродвигателя,9-крыльчатка встроенного вентилятора,служащая для охлаждения электродвигателя,10-металлический корпус редуктора,11-редуктор,12-возвратная пружина,13-прижимной патрон,14-корпус электрической дрели.

Ударный механизм дрели

Фото-2.Конструкция редуктора ударной дрели.

Конструкция редуктора ударной дрели главным образом состоит из большой шестеренки и храповиков (волнистых шайб).При нажатии на кнопку включения, электродвигатель начинает вращаться,приводя в движении шпиндель.От шпинделя двигателя вращательные движения передаются далее на большую шестеренку редуктора к которому жестко прикреплен храповик.

Волнистая поверхность храповика большой шестеренки скользит по волнистой поверхности второго храповика,жестко закрепленного в корпус редуктора,совершая тем самым ударные действия.На фото-2,обозначены следующие позиции:

1-Большая шестеренка редуктора,

2-Храповики,

3-Шпиндель электродвигателя,

4-Подшипник.

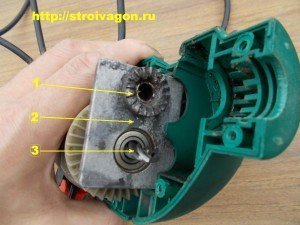

Фото-3.Устройство корпуса редуктора.

Как видно, храповик жестко прикреплен в металлический корпус редуктора.На фото-3, обозначены следующие позиции:

1-Храповик

2-Корпус редуктора

3-Шпиндель двигателя.

Фото-4.Устройство большой шестеренки редуктора

Второй храповик жестко прикреплен к большой шестеренки редуктора.Для увеличения продолжительности жизни храповиков,волнистую поверхность необходимо смазать смазкой,типа литол.На фото-4 обозначены следующие позиции:

1-храповик,2-большая шестеренка.

На мой взгляд, ударная дрель это имитация легкого перфоратора,мощностью 700-750 Вт.Почти все перфораторы такой мощности обладают переключателем сверления отверстий без включения ударного механизма.Другими словами,такой перфоратор можно использовать и как простую дрель и как перфоратор,с более совершенным ударным механизмом.Кроме этого, вес такого перфоратора не на много отличается от веса ударной дрели.Может быть,вам лучше обратить свое внимание на покупку такого перфоратора?

РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!

Как работать перфоратором

Перфоратор незаменим для бурения, штробления и изготовления отверстий разного диаметра. Эта сверлильная машина может работать по камню, кирпичу, бетону, керамике, дереву и другим материалам. Без перфоратора не обходится ни одно строительство домов. От того, как использовать этот электроинструмент зависит не только срок его эксплуатации, но и комфорт и безопасность работы.

Конечно, современный высокотехнический инструмент имеет ряд мер, обеспечивающих удобство и безопасность. Но, узнать о том, как работать перфоратором, лишним не будет. Перфораторы, как и любая другая техника, применяемая в строительстве и ремонте, делится на бытовые и профессиональные модели. Перфораторы, использующие буры до 14 мм относятся к бытовому электроинструменту, свыше 14 мм к профессиональному. Правильная работа перфоратором начинается с выбора сверла, бура, долота или другой оснастки. Выбирается она исходя из того, к какому материалу будет применена. Существуют сверла по дереву, кирпичу, керамике и т.п. Для сверления бетона, кирпичной кладки и камня используются буры. Это особые сверла для перфоратора с наконечником из твердосплавного материала. Перфоратор осуществляет такие работы как:

• Сверление;
• Штробление;
• Бурение;
• Завинчивание.

Сверление

Для правильного использования перфоратора в режиме сверления необходимо использовать быстрозажимной патрон. В него устанавливается сверло нужного диаметра и вида материала, который необходимо просверлить. Непосредственно перед работой нужно активировать режим сверления, то есть отключить функцию удара. При сверлении необходимо оптимально использовать скорость вращения сверла перфоратора. Ее регулировка достигается за счет степени нажатия на курок перфоратора. Чем сильнее нажатие, тем больше скорость вращения сверла. Совет: Начинать сверление нужно на малой скорости, увеличивая ее по мере углубления сверла. Так можно предотвратить проблему соскока сверла с намеченного места.

Штробление

Для штробления в патрон перфоратора нужно установить зубило. Причем эту установку нужно согласовать с углом направления зубила. Выставляйте такой, с которым вам удобнее работать. После закрепления зубила нужно переключить перфоратор в режим штробления (удар без сверления). Скорость ударов при штроблении регулируется точно также как скорость вращения сверла – регулировкой нажатия на курок перфоратора.

Бурение

Бурение наиболее часто использующаяся работа проводимая перфоратором. Для ее осуществления в патрон устанавливается бур. Перед тем как бур устанавливается в патрон, его хвостовик необходимо смазать специальным составом. Смазка предотвратит неправильный ход бура в патроне, а значит, увеличит ему жизнь. Для бурения нужно выставить на инструменте функцию сверления с ударом. Совет: В режимах бурения и штробления нажимать на перфоратор не нужно. Ваша задача при таких работах осуществить правильное направление. Так вы обезопасите себя от больших физических затрат.

Завинчивание

Редко кто использует перфоратор для закручивания шурупов. Для этого есть более удобные электроинструменты. Но, бывает всякое. Для того, чтоб закрутить шуруп перфоратором нужно поставить быстрозажимный патрон и зажмите им шуруп. Если необходимо закрутить саморез, то нужно поставить с патрон необходимую насадку. Закручивать крепеж нужно держа инструмент перпендикулярно плоскости в которую вкручивается шуруп. Делать это нужно на малой скорости без функции удара. Выкручивание шурупов производится активацией реверса. Работать с перфоратором достаточно просто. Но, знание вышеописанных нюансов обезопасит вас от встречающихся проблем.

По материалам https://stroyles.com.ru

Ограничение по времени в будни

Будни – период, когда большинство жильцов многоквартирного дома находится на своих рабочих местах, а значит, проводить ремонтные работы в это время более разумно. Тем не менее нельзя забывать о маленьких детях, которым необходим дневной сон, а также о людях, по тем или иным причинам проводящим время дома в будние дни. Работа в будни должна быть дозированной.

Начинать работать перфоратором следует не раньше 9 часов утра. Более раннее начало может повлечь за собой не только недовольство соседей, но и административный штраф, предупреждение участкового и даже посещение шумной квартиры представителем Роспотребназора. До 22 часов все шумные работы должны быть закончены.

Однако приготовившись к длительному капитальному ремонту, следует почитать региональные законы. Так, в Приморском крае, Москве, Московской области и Калининграде время работы в будни сокращено до 19.00. При этом обязательным является перерыв с 13.00 до 15.00.

Отметим, что подобные ограничения не распространяются на новостройки. В новом многоэтажном доме, сданном не более чем 1,5 года назад, разрешается проводить шумные работы в любое дневное время без перерывов. Допустимым в этом случае является период с 7.00 до 23.00. Объясняются такие возможности малым количеством заселившихся и проживающих соседей.

SDS-патроны – типы и применение

В свою очередь SDS-крепежи делятся на пять разных типов, которые друг от друга отличаются разными диаметрами посадочных стержней. Помимо насадок SDS, существуют еще SDS-plus и SDS-max. Промежуточные варианты – SDS-top и SDS-quick. Самым распространенным типом является SDS-plus, который предназначен для буровых насадок с диаметром хвостовика 10 мм. Хвостовик входит в крепеж на 40 мм, после чего начинается рабочая зона, диаметр которой может быть от 4 мм до 26 мм.

Максимальная допустимая длина зубила для перфоратора с типом хвостовика SDS-plus – 1 м. Наиболее распространенные диаметры насадок представлены в рамках от 6 мм до 12 мм. Такой тип крепежа представлен на перфораторах легкой и средней категории, которые пользуются высоким спросом в быту и продаются ежегодно миллионами экземпляров. Для справки, в легкой категории находятся инструменты весом до 3 кг, тогда как в средней – от 3 кг до 5 кг, не считая веса насадок. Рассчитаны они на ударную нагрузку до 5 Дж. Профессиональные тяжелые перфораторы от 5 кг могут выдать силу удара до 30 Дж! Соответственно, и производительность профессиональных агрегатов в разы выше.

Удержать насадку в таком случае сможет только крепеж типа SDS-max. Отличается он большим диаметром хвостовика – 18 мм, а также наличием еще одного направляющего паза. Соответственно, и диаметр рабочей части насадки увеличивается до 60 мм. Такую строительную технику покупать следует только в том случае, если вы планируете использовать ее постоянно. Правда, приготовьтесь к тому, что стоимость агрегата существенно уменьшит объем вашего кошелька, однако такие затраты себя окупят – перфоратор отработает очень долго и качественно. Приобретать лучше проверенные бренды.

https://youtube.com/watch?v=gZVG09yxnOo

Бурение и сверление перфоратором

Перед началом работ устанавливается требуемый инструмент. Переключатель режима ставится в положение, отвечающее характеру выполняемой работы.

Схема устройства зажимного патрона.

Это позволит более точно позиционировать отверстие в начале работы и не позволит ему уйти в сторону от предполагаемой траектории.

При выполнении глубоких отверстий бур необходимо периодически вытаскивать и давать инструменту несколько секунд поработать на холостом ходу. В результате достигается решение двух задач: охлаждение рабочего элемента и очистка канала отверстия от пыли и крошек.

Если не вынимать перфоратор из отверстия, то ничего страшного не произойдет: работа все равно будет выполнена. Однако при таком режиме происходят повышенный износ и выход из строя как режущего инструмента, так и самого перфоратора.

Также иногда приходится наблюдать, как вместо воздушного охлаждения некоторые умельцы ставят рядом с рабочим местом баночку с водой и окунают туда каждый раз кончик бура, чтобы быстрее его охладить.

Экономия времени при этом получается весьма сомнительная. А вот рабочий ресурс твердосплавных напаек из-за резкого перепада температур в течение непродолжительного времени вырабатывается.

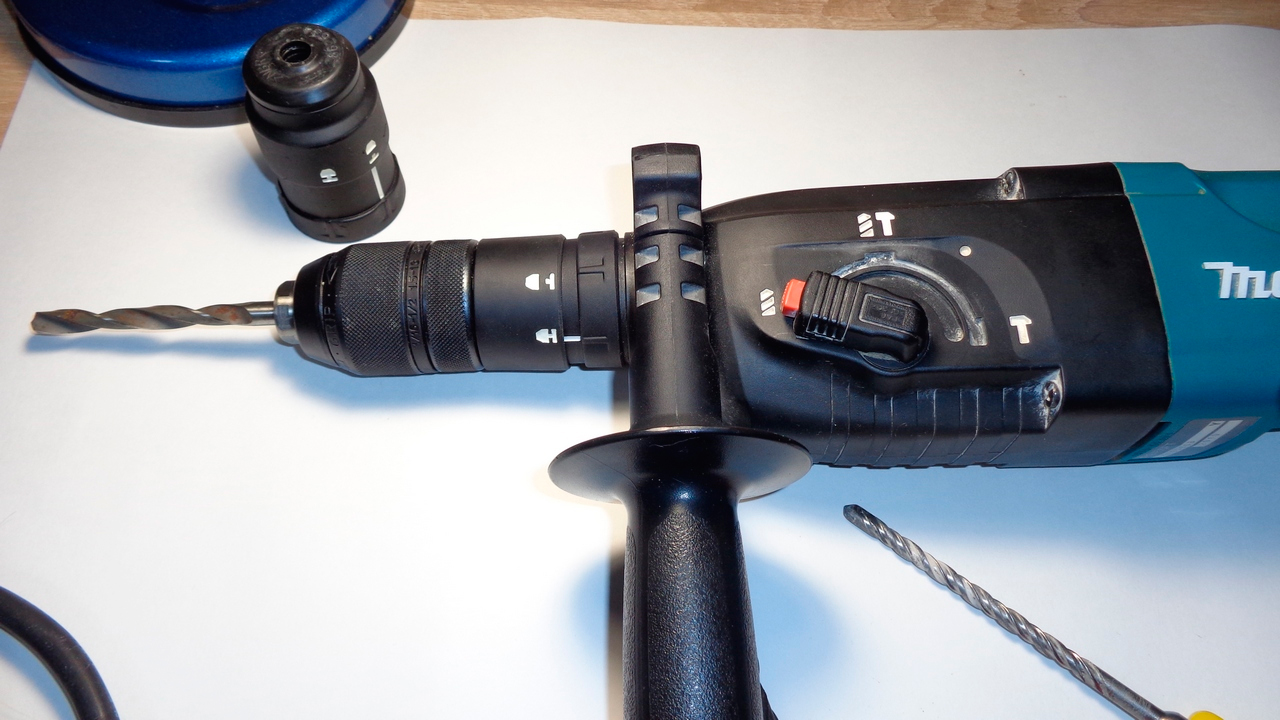

Установка рычага переключения режимов на перфораторе.

Очень удобным и полезным в работе элементом перфоратора является съемная регулируемая ручка-держатель. Ручку можно подстроить в положение, отвечающее индивидуальным анатомическим особенностям (все зависит от того, правша вы или левша).

На положение ручки будет влиять место проведения работы. Зачастую при работе приходится перестраиваться из-за близко расположенной стены, трубопроводов или мебели.

В некоторых случаях, например, при работе в труднодоступных местах, в стесненных условиях, рукоятку приходится снимать. Здесь, однако, надо учитывать, что наличие рукоятки позволяет прочно удерживать инструмент и ее удаление потребует больших усилий для выполнения работы.

Глубину отверстия можно ориентировочно определять при помощи штатного глубиномера (тонкого стержня со шкалой), закрепленного на ручке-держателе. Опорная площадка глубиномера выставляется вровень с кончиком бура или сверла. Затем стержень смещается на величину, равную глубине отверстия, и фиксируется в требуемом положении. Смещение контролируется по шкале, нанесенной на поверхности стержня. При выполнении отверстия подача инструмента будет физически ограничена выставленным положением глубиномера.

При помощи перфоратора можно демонтировать старую кафельную плитку.

При отсутствии такого штатного приспособления легко можно обойтись свернутой в несколько раз полоской малярного скотча, наклеенной на поверхности бура. Глубина отверстия будет совпадать с расстоянием от кончика инструмента до полоски. Точность в данном случае будет, конечно, весьма приблизительной, но вполне достаточной для установки анкера или дюбеля в стену.

Важным нюансом при работе с перфоратором является выбор устойчивой надежной рабочей позы. Это объясняется не только требованиями техники безопасности, но и законами физики. Без создания начального усилия на инструмент отверстие, особенно в камне или тяжелом железобетоне, просверлить практически невозможно. Инструмент своей отдачей будет фактически отодвигать человека, не углубляясь в материал. Поэтому желательно иметь точку упора при выполнении отверстий.

При работе в режиме сверления бур будет вращаться с небольшим осевым биением, что необходимо учитывать. Подобное же явление наблюдается и при установке патрона-переходника и использовании сверл по металлу и дереву.

Разнообразие применения насадок

устройство SDS зажима хвостовика

Помимо насадок в классическом понимании – сверла, буры, зубило, долото, в патрон типа SDS можно устанавливать различные переходники, например, зажимной патрон под сверло.

Это существенно расширяет возможности перфоратора. Не покупая новый основной инструмент, можно производить разные сверлильно-бурильные работы, просто меняя насадки. При этом, используя мощные сверла, скажем по дереву, вы не будете избыточно нагружать портативную электродрель, используя выносливый перфоратор.

Просверлить в бетонной стене отверстие под новую розетку, обычной дрелью невозможно. А коронка, установленная в патрон SDS небольшого перфоратора, вгрызается в стену как в масло.

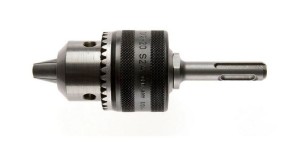

переходник с SDS хвостовиком для зажима обычного сверла

При работе с универсальными насадками, особенно для сверления или закручивания саморезов, необходимо помнить, что перфоратор – это не точный инструмент. Принцип его работы предусматривает наличие люфтов и вибрации. Поэтому он хорошо работает там, где нужна грубая сила.

Можно устанавливать патрон-переходник на другой посадочный диаметр.

ВАЖНО! Допустимо использовать наконечники SDS-plus на перфораторе с патроном SDS-max, с использованием переходника, а не наоборот!

При установке более мощного бура в перфоратор среднего или малого класса (а соответствующие переходники можно найти на строительных рынках), вы подвергаете электроинструмент сильным перегрузкам, что сокращает срок его эксплуатации.

При заклинивании мощного бура в отверстии, может произойти проворачивание перфоратора вокруг наконечника, что неизбежно приведет к травмам. Для сверления различных материалов, в перфоратор вставляется бур необходимой конфигурации.

Варианты различных буров для перфоратора

Сверление бетона или гранита обычной дрелью утомительно и приводит к перегрузкам инструмента. После изобретения перфоратора этот процесс стал доступен и домашнему мастеру.

Для каждого типа отверстия существует персональный бур или коронка. А патрон SDS позволяет менять тип сверла одним движением. Развивая возможности перфораторов с патронами SDS, производители выводят в свет все более совершенные рабочие насадки.

Существуют виды работ, при которых включение и выключение режима перфорации при сверлении, обусловлено технологией.

Некоторые буры или коронки вообще не предназначены для перфорации. Для них допустим лишь режим сверления. Например, буры и сверла для керамической плитки. И напротив, насадки для отбойного молотка работают в режиме перфорации без проворачивания оси патрона.

Существует ошибочное мнение, что патроны SDS работают только в режиме перфорации с вращением. Применение этих быстросъемных фиксаторов гораздо шире. Например – мощные перфораторы с SDS механизмом используют в качестве миксеров для размешивания строительных смесей. Продаются даже насадки SDS-plus для размешивания.

Или режим отбойного молотка, для сбивания старой кафельной плитки. Вращение патрона тут ни к чему. Ударные нагрузки происходят в штатном режиме, главное – хорошо смазать наконечник перед установкой в патрон.

Существенным недостатком перфораторов является пылеобразование и шум. Для более комфортной работы выпускаются различные приспособления для отведения пыли из рабочей зоны. А грохот перфоратора стал притчей во языцех для соседей.

Видео рассказывает о разнице крепления инструмента в патронах систем SDS-plus, SDS-max и Spline Shank. Видео на английском, но и без перевода наглядно видно в чем различие.

Ремонт перфоратора своими руками: реально ли это?

На перфораторе есть рукоятка управления подачей 10 с кнопкой для выпуска при необходимости сжатого воздуха из податчика без прекращения работы перфоратора.Защиту узлов перфоратора от попадания в них шлама обеспечивают следующим образом. Буродержатель у перфоратора заменен грандбуксой 3, которую ввинчивают в поворотную буксу 4. Буровая штанга, выполняемая для телескопных перфораторов без буртика, удерживается в перфораторе в нужном положении благодаря наличию дополнительного бойка 5. Шламоуловитель 6 устанавливают на патроне 7 перфоратора. Он улавливает воду, шлам и отводит их в сторону по рукаву 8. Попадание внутрь перфоратора стекающего шлама предотвращается благодаря подаче сжатого воздуха по специальной трубке 9, расположенной концентрично той, по которой вода поступает в шпур. Рукоятка 2 пускового крана, как и у переносных перфораторов, имеет четыре положения.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Замена редуктора

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Как самому заменить подшипники

В перфораторе присутствует от пяти до десятка радиальных подшипников качения разных размеров и необходимость их замены — лишь вопрос времени

Очень важно периодически проводить разборку и оценивать степень износа этих узлов, иначе в будущем возможно развитие более серьёзных неисправностей

Почти каждый подшипник в перфораторе снять довольно легко, посадочные размеры под них подобраны с высокой точностью. В некоторых случаях снятию может помешать стопорное кольцо. Если его нет, и подшипник отказывается сниматься, применяется универсальный двухзахватный съёмник. Если съёмника в наличии не имеется, то часть, на которую подшипник посажен, нужно зажать в мягких губках тисков, а затем сбить износившийся элемент, нанося удары через наставку по внутреннему кольцу.

При посадке нового подшипника по нему нельзя наносить прямые жёсткие удары. Следует пользоваться упругой наставкой, например, обрезком полипропиленовой трубы. Её нужно предварительно подрезать наискось, чтобы усилие удара приходилось исключительно на внутреннюю обойму. Так тела качения не оставят на канавках микроскопических вмятин.

Устройство патрона перфоратора – что скрывается внутри?

История эволюции патрона для перфоратора берет свое начало еще в 30-х годах прошлого века, когда известным производителем техники Bosch был разработан и поставлен на поток первый перфоратор. Совокупность вращательного момента и импульсного долбления предсказуемо пришлась по вкусу потребителям, и с тех пор инструмент не сходит с прилавков. Однако первое время потребители были вынуждены мириться с определенными недостатками.

В частности, слабым звеном был патрон, поскольку ударное сверление оказывало на эту делать разрушительное влияние. Производители пошли путем упрощения – чем проще устройсто патрона перфоратора, тем крепче будет деталь. На сегодняшний день на перфораторах вы можете найти три типа патронов, которые в свою очередь разделяются на подтипы.

Патрон ключевой (зубчатый, кулачковый) – насадка зажимается с помощью специального ключа, который сводит и разводит «пальчики» внутри патрона, зажимающие стержень. Достоинством такого патрона является высокая надежность крепления. Но на смену насадки нужно тратить гораздо больше времени, чем при использовании других типов.
Патрон быстрозажимной (БЗП) – зажатие насадки происходит с помощью усилия одних лишь рук. Существует два подтипа таких устройств – двухмуфтовые и одномуфтовые. В первом случае одной рукой задняя муфта удерживается, а второй откручивается передняя муфта. В одномуфтовом патроне все еще проще – достаточно усилия одной руки. Однако он применим лишь к дрелям с автоматической блокировкой вала.

Выбор насадок – несколько советов!

Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.

Буры для перфораторов обычно продаются сразу упаковками – дело в том, что они практически не подлежат ремонту. Наибольшим спросом пользуются насадки-буры, которые во многом похожи на сверло для дрели, хотя, если присмотреться, вы заметите существенную разницу в заточке режущей кромки и строении спирали. Кстати, чем больше спираль закручена, тем лучше произойдет отвод отходов, тем быстрее удастся засверлить отверстие. Однако высокой прочностью такие буры похвастаться не могут. Чем меньше закручена спираль – тем выше прочность!

Как пользоваться перфоратором в разных режимах

Для удобства и правильного выполнения разных типов работ у перфораторов предусмотрено несколько режимов работы. Для их переключения предусмотрен тумблер.

Большинство современных перфораторов работают в трёх режимах:

сверление;
сверление с ударом;
долбление.

Сверление

Переключатель режима установлен напротив обозначения «сверло». Для выполнения сверловочных работ используют оснастку в хвостовиками SDS: съёмный кулачковый патрон или свёрла для перфоратора. Такой режим необходим для формирования отверстий в дереве, металле и других материалах.

Сверление с ударом

Переключатель установлен напротив обозначения «сверло + молот». Этот режим предназначен для бурения отверстий в бетоне, кирпиче, железобетонных конструкциях и других строительных элементах. Режущий инструмент совершает одновременно вращательные и поступательные движения. При бурении железобетонных конструкций следует учитывать вероятность столкновения с арматурой, это опасно как для инструмента, так и для человека. В этом режиме используют буры — свёрла со специальными твердосплавными напайками.

Долбление

Переключатель установлен напротив обозначения «молот», в этом режиме рабочий инструмент не вращается. Применяют для пробивки штроб, разрушения строительных конструкций, при отбойных работах

Важно держать перфоратор крепко и уверенно. Для долбления используют специальный инструмент — долота, пики, лопатки

Реверс

Режим реверсивного вращения меняет направление движения сверла или бура на противоположное. В бюджетных моделях перфораторов используют электрический реверс — якорь электродвигателя крутится в противоположную сторону. Недостаток: более интенсивный износ щёток и торможение якоря. В профессиональных аппаратах применяют более сложный механизм — коробку передач, в которой направление переключается механически, с помощью шестерёнок. Такой способ более надёжен, однако модели перфораторов с механическим переключением реверса имеют более высокую стоимость.

Другие режимы

В некоторых моделях перфораторов существуют дополнительные режимы работы. Например, поворот долота — предназначен для эффективного долбления. В таком режиме долото проворачивается на определённый градус после каждого удара.

Как переключать и регулировать режимы перфоратора

Переключение режимов перфоратора необходимо выполнять только после полной остановки рабочего механизма перфоратора. При этом от сети отключать инструмент не нужно. Необходимо убедиться, что переключатель режимов чётко зафиксировался в нужном положении.
