Что такое SDS

SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с немецкого означают «вставь, поверни, закреплено». Именно по такому простому, но в то же время гениальному принципу работает SDS-патрон, разработанный инженерами компании Bosch в 80-х годах прошлого века. На сегодняшний день этими простыми в использовании устройствами, обеспечивающими высокую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.

СДС-патроны часто называют быстрозажимными, но при этом не следует путать их с устройствами, в которых зажим обеспечивается за счет вращения муфт. В отличие от традиционных быстрозажимных патронов, СДС-фиксатор не надо вращать, чтобы закрепить инструмент: его достаточно просто придерживать рукой.

Чтобы понять устройство патрона перфоратора данного типа, а также принцип его действия, достаточно взглянуть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, или переходник SDS. На таком хвостовике имеется 4 паза, два из которых являются открытыми с торца хвостовика, а два остальных – закрытыми. Открытые пазы выполняют функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы в свою очередь обеспечивают фиксацию хвостовика в патроне перфоратора.

Во внутренней части СДС-патрона есть специальные шарики, которые выполняют одновременно две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым перемещаются направляющие пазы, обеспечивают его правильное положение. После того как инструмент вставлен до упора, такие шарики фиксируют его, для чего его необходимо немного провернуть до того момента, пока шарики не войдут в закрытые пазы хвостовика. Чтобы использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только тщательно очищать после каждого использования, но и смазывать.

Следует иметь в виду, что из-за особенностей конструкции СДС-патронов инструмент, который в них зафиксирован, подвержен небольшому радиальному биению на холостом ходу, что нисколько не влияет на точность выполняемой обработки. Между тем наличие небольшого люфта между хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла в процессе работы перфоратора.

Что такое SDS-патроны (СДС) и их разновидности

SDS (СДС) – это сокращённое обозначение, собранное из начальных букв выражений Steck, Dreh, Sitzt, означающих в переводе с немецкого, «вставь», «поверни», «зафиксировано». Собственно, по такому бесхитростному, но между тем феноменальному методу функционирует СДС-патрон, созданный конструкторами фирмы Bosch в 80-х годах XX столетия.

SDS-патроны нередко прозывают быстросъёмными, однако, не нужно связывать их с изделиями, фиксация в которых происходит посредством поворота муфт. По сравнению с традиционными быстрозажимными патронами, SDS-фиксатор не требуется поворачивать с целью зафиксировать инструмент: его необходимо только придержать рукой. С момента создания данного механизма было предложено ещё несколько модификаций, но применение получила лишь пара образцов.

SDS-plus (СДС-плюс). Хвостовая часть для патрона перфоратора, предназначенного для применения в домашних условиях, другими словами – домашний инструмент. Диаметр хвоста насадки равняется 10 миллиметрам. Диаметр рабочей области для подобных хвостовиков может варьироваться от 4 до 32 миллиметров.

SDS-max (СДС-макс). Подобные механизмы используются исключительно на специализированных моделях перфораторов. Под такие устройства используются насадки с хвостовиком 18 миллиметров в диаметре и размером самой насадки до 60 мм. Использовать подобные патроны для осуществления работ можно с предельной ударной силой до 30 кДж.

SDS-top (СДС-топ) и quick практикуются крайне редко. Они получили небольшое распространение, поскольку инструменты с такими видами патронов производит лишь несколько фирм

Найти насадки для инсталляции в такие типы патронов для перфоратора крайне непросто, потому при приобретении инструмента необходимо уделить внимание модификации фиксатора.

Качественное фиксирование хвостовика – это гарантия эффективного и высококачественного проведения работ. Каким образом выполнить демонтаж и замену патрона.

Чтобы демонтировать патрон, не нужно иметь специальных способностей и профессиональной подготовки. Как сменить патрон, известно не всем, хотя данная операция не являет каких-либо затруднений.

Для этого производятся такие действия.

Сначала необходимо убрать предохранительную накладку с торцовой части фиксатора. Под ней находится колечко, которое надо посредством отвёртки сдвинуть.
Затем извлечь шайбу, располагающуюся за кольцом.
Потом снимаете 2-е колечко, подцепив его отвёрткой, и теперь можете снимать кожух.
Приступаем к демонтажу изделия. Для этого сдвигаем шайбу вниз совместно с пружинкой. Когда шайба окажется сдвинутой, следует извлечь из паза шарик, используя отвёртку. Далее, можно постепенно спускать шайбу с пружиной, вытягивая патрон.
Когда требуется произвести ротацию стопора, то необходимо разобрать остальную часть патрона со втулкой. Для этого надо вывернуть винтик, удерживающий втулку на валу. Втулку требуется зажать в тисках, затем свернуть её с резьбы вала. Сборка нового механизма производится в противоположном порядке.
Если вы собираетесь лишь почистить и промазать внутренности стопора, то мероприятия, описанные в предыдущем пункте, производить не требуется. После чистки и смазочных работ необходимо выполнить сборку демонтированных элементов в обратном порядке.

Переходник на перфоратор

Перфоратор — это прежде всего мощный аппарат

Однако необходимо принимать во внимание, что имеется принцип эксплуатации подобных переходных устройств. Они обязаны быть либо тождественны по выдерживаемой мощности, либо ниже

Иначе оснащение придёт в негодность.

Например, сверло для мощного перфоратора, поставленное в устройство лёгкой либо средней мощности способно привести к скорому выходу из строя этого устройства, и останется только ремонт своими руками или в сервисном центре. Но с другой стороны, если вы вознамерились приобрести патрон для агрегата «Макита», то этот элемент не должен непременно быть конкретно данного изготовителя. Главное условие, чтобы характеристики подходили к инструменту.

В этой статье мы подробно расскажем об основных различиях хвостовиков SDS+ и SDS max. Рассмотрим их конструкцию, особенности и назначение.

Хвостовик — это часть оснастки, которая фиксируется в патроне инструмента (станок, дрель, перфоратор).

Система крепления SDS была презентована миру в конце 70-х годов. На сегодняшний день, она используется в 90% перфораторов. По сравнению с «кулачковыми» патронами, система SDS намного эффективнее. При использовании ударного сверления на патрон производилось колоссальное давление, приводя его к разрушению. Для его защиты и была создана система SDS. В итоге, появилось несколько видов хвостовиков данной системы, для которых производят буры с различными посадочными наконечниками. В системе SDS буры по бетону с хвостовиками типов SDS plus и SDS max являются наиболее популярными. Чтобы разобраться в их отличии, нужно рассмотреть их конструкцию и применение.

Как устроен патрон SDS

Процесс фиксации легко понять, глядя на сам хвостовик. На нем расположены пазы, открытые и закрытые. Первые, выполняют роль направляющих, для входа бура в патрон. А закрытые, фиксируют его внутри стопорными шариками. Чтобы облегчить ход бура, хвостовик слегка смазывают. Именно за счет «свободного» хода сверла, патрон имеет защиту от ударного воздействия.

Хвостовики SDS plus

Тип SDS plus в большинстве случаев используют с инструментом весом 2-4 кг. Это легкие, строительные инструменты имеющие широчайшее применение в быту. Осуществляют бурение диаметром до 26 мм.

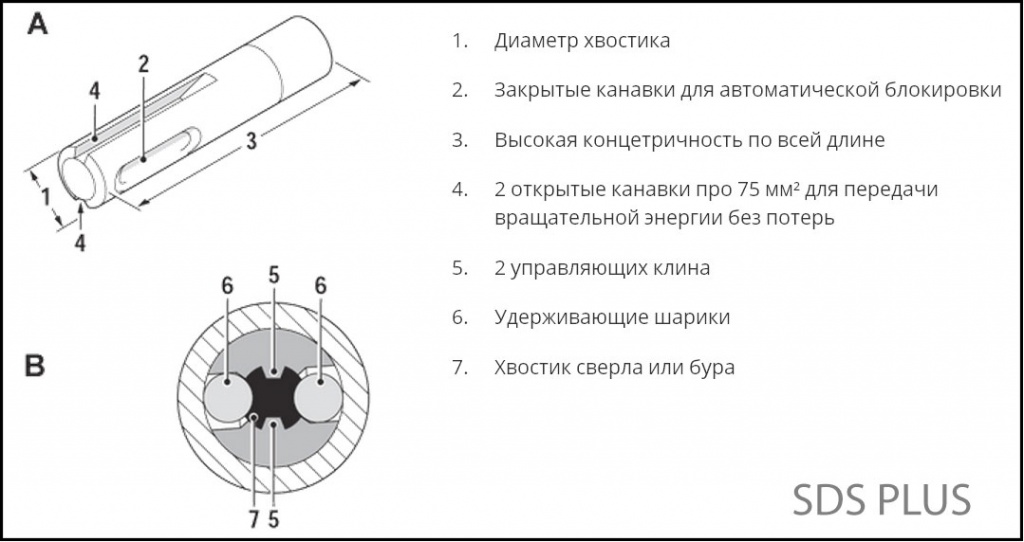

Особенности хвостовиков SDS plus:

4 паза: 2 открытых, для вставки буров, 2 закрытых, для их фиксации;

диаметр хвостовиков 10 мм;

вхождение в патрон 40 мм;

рекомендуемая длина сверла: минимальная 110мм, максимальная 1000 мм;

площадь контакта клиньев 75 мм 2 .

Хвостовики SDS max

Таким видом крепления оснащены инструменты «тяжелого» класса. Используется профессионалами, для более сложных работ перфоратором весом от 5 кг. В основном, применяется для ударных работ без сверления. Выполняют бурение диаметром более 20мм. Перфораторы SDS-max обладают двумя режимами: сверление с ударом и удар без сверления.

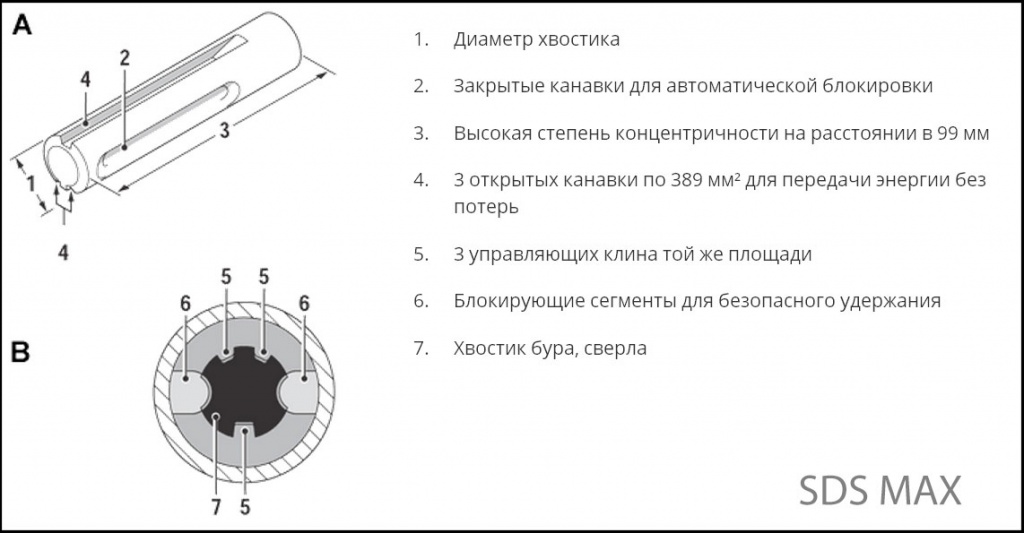

Отличие от конструкции SDS-plus состоит в асимметричности трапецеидальных пазов.

Особенности хвостовиков SDS max:

имеет 5 пазов: 3 направляют оснастку (открытые) и 2 фиксируют ее (закрытые);

диаметр хвостовика 18 мм;

вхождение в патрон на 90 мм;

площадь контакта клиньев составляет 389 мм 2 .

С помощью нажатия и поворота, сменить оснастку не составляет труда. Кроме буров, используют разные насадки: зубила, лопатки, трамбовки, мешалки.

Типы и сферы применения СДС-патронов

В зависимости от диаметра хвостовика, которым оснащен инструмент или адаптер для его фиксации на перфораторе, СДС-патроны подразделяются на пять основных типов: обычные SDS-патроны, модели категорий SDS-top, SDS-quick, а также патроны SDS-plus и SDS-max. Наиболее популярными являются патроны категории SDS-plus, которые предназначены для фиксации в них инструмента с диаметром хвостовика 10 мм. Хвостовик инструмента, адаптированного под фиксирующие устройства категории SDS-plus, входит в них на глубину 40 мм. При этом диаметр рабочей части инструмента, который фиксируется в патронах SDS-plus, может находиться в интервале 4–26 мм.

Максимальная длина инструмента, который может фиксироваться в патронах категории SDS-plus, составляет 1 метр, а его наиболее распространенные рабочие диаметры находятся в диапазоне 6–12 мм. Устройства, предназначенные для фиксации в них хвостовиков SDS-plus и соответствующих переходников для перфораторов, используются для оснащения оборудования легкой и средней категории, масса которого без учета веса инструмента составляет от 3 до 5 кг. Именно такие перфораторы, которые рассчитаны на ударную нагрузку до 5 Дж, наиболее популярны у домашних мастеров и небольших ремонтных бригад.

Патроны SDS-max, диаметр посадочного отверстия в которых составляет 18 мм, используются для оснащения тяжелых профессиональных перфораторов, вес которых начинается от 5 кг. Такие перфораторы, которые могут использоваться в комплекте с инструментом с рабочим диаметром, доходящим до 6 мм, в состоянии создавать ударную нагрузку до 30 Дж. Чтобы обеспечить точную и надежную фиксацию инструмента в таком серьезном оборудовании, на хвостовиках категории SDS-max предусмотрен дополнительный направляющий паз.

Патроны SDS-top и SDS-quick являются промежуточными вариантами оснащения перфораторов и используются значительно реже вышеописанных моделей. Между тем конструкция устройств SDS-quick, которые были разработаны инженерами компании Bosch в 2008 году, стоит того, чтобы рассмотреть ее подробнее. Инструмент в патроны серии SDS-quick вставляется не при помощи пазов, а посредством выступов на хвостовике. Особенности конструкции патронов SDS-quick позволяют фиксировать в них инструмент, хвостовик которых имеет шестигранную форму и размер четверть дюйма.

О типах патронов SDS

Наибольшую популярность получили патроны SDS-plus и SDS-max. Они позволяют использовать оснастку с хвостовиком соответствующего типа. Известны не только патроны SDS Plus и SDS Max, есть также промежуточный тип — SDS-Top и SDS-Quick. Принципиального отличия в первых двух патронах нет: у обоих шлицы охватывают оснастку с пазами на хвостовике.

Все патроны SDS оснащаются направляющими клиньями и стопорными шариками, это обеспечивает быстрое и надежное крепление. Неслучайно, аббревиатура SDS (Steck — Dreh – Sitzt) дословно переводится как — «вставь, поверни, готово». При повороте специального кольца можно с легкостью произвести замену оснастки.

Механизм SDS-top

Можно сказать, это промежуточный патрон, который также работает по принципу 4-сегментного захвата, но обслуживает хвостовики на 14 мм. Что касается буров, то для них предусматриваются размеры от 4 до 32 мм. Изначально это был патрон для перфоратора под сверло Bosch – компания ввела этот формат с целью поддержать легковесную оснастку SDS-plus, которая часто применялась не по назначению для работы с крупными форматами. Максимальный типоразмер патрона не всегда годится для размеров 14-16 мм, поэтому многие мастера были вынуждены рисковать такими элементами. Сегодня же потребность в SDS-top возникает редко, поскольку низшее звено SDS-plus стало едва ли не универсальным благодаря применению улучшенных сплавов в конструкции.

Существуют и другие модификации этой системы с патронами, в которых есть изменения механизма фиксации, но их используют еще реже и только в специальных целях. Например, в некоторых модификациях вместо пазов используются выступы. Этот вариант может быть оправдан в плане прочности крепежа, но сама механика установки доставляет больше хлопот, чем обычные устройства системы SDS.

Для чего перфоратору собственный патрон

Подобный тип прибора, как электроперфоратор, работает благодаря трансформации электроэнергии в механическую энергию. При вращении электродвигателя осуществляется трансформация вращающего момента в возвратно-поступательные действия. Это получается благодаря наличию редуктора, который кроме трансформирования момента в возвратно-поступательные действия, способен также функционировать в режиме обычного вращения, наподобие электрической дрели.

Благодаря тому, что электромотор перфоратора обладает большой мощностью, а возвратно-поступательные движения производят немалую нагрузку на ось, то рационально использовать специализированные патроны для фиксирования рабочих насадок. Подобные виды конструкций, применяющиеся на электрических дрелях (цанговые патроны), будут неэффективными. Это объясняется тем, что насадка станет просто-напросто проскальзывать в теле фиксатора.

Собственно, о них и пойдёт разговор в статье.

Чем отличается SDS + от SDS max?

Отличие патронов заключается в размере оснастки. SDS + работает с оснасткой, диаметр которой 10 мм, а патрон SDS max — 18 мм. Именно этот момент определяет надежность инструмента и позволяет решить те или иные задачи. Инструменты, оснащенные данными патронами отличаются также по показателям мощности и силе удара. Помимо этого у них разные размеры выемок, передающих вращающий момент и отвечающих за фиксацию насадок в патронах перфораторов.

Патроном SDS-plus оснащают инструменты легкого и среднего классов. При необходимости бурения крупных отверстий в высокотвердых материалах патрон sds max купить будет совсем не лишним, но если Вы не планируете регулярно обращаться к такому инструменту, то траты будут необоснованными. Перфоратор с патроном SDS max приспособлен для работы с крупных буровых насадок, коронок или лопаток с большим диаметром хвостовика. Это ярчайший представитель профессиональной линейки инструментов. Об этом свидетельствуют крупные габариты оборудования и возможность работы на строительных площадках при повышенных нагрузках.

Как устроен патрон перфоратора

Если патрон для электродрели обладает в основном цилиндрической конфигурацией хвостовика, то у перфоратора он имеет иной облик. В хвостовой части имеется 4 углубления в форме пазов, расположенные на равной дистанции между собой. Два углубления с торца имеют открытый вид, иными словами, выемка проходит по всей протяжённости хвостовика, а два других — закрытого типа. Открытые пазы служат в качестве направляющих насадки, вставляющейся в патрон. За счёт закрытых пазов производится фиксация насадки. Для этого в структуре изделия учтены специальные шарики.

Структурно патрон перфоратора состоит из таких элементов:

на вал посажена втулка со шлицевым соединением;
на втулку надето колечко, в которое упирается пружина в форме конуса;
промеж кольца и втулки находятся стопора (шарики);
поверху устройство прикрыто кожухом из резины.

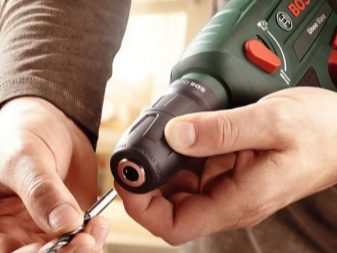

Монтаж насадки в механизм производится посредством обычной вставки хвостовой части в патрон. В то же время для закрепления насадки необходимо надавить рукой на кожух, вследствие чего шайбочки шарика и пружинки будут сцеплены и отведены вбок. Хвостовик при этом «встанет» в требуемое положение, о чём можно будет узнать по характерному щелчку.

Шарики не дают возможность насадке вывалиться из стопора, а при помощи направляющих шлицов будет обеспечена передача вращательного момента от вала перфоратора. Как только прорези хвостовика войдут в шлицы, кожух можно отпускать.

Подобная структура изделия была разработана германской фирмой Bosch. Именно такая структура считается предельно надёжной при эксплуатации мощного инструмента.

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.

Зубчато-венцовые (ключевые)

Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента.

Быстрозажимные (БЗП)

Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.

Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Принцип работы патрона SDS max

При выборе перфоратора в первую очередь покупателя должно интересовать устройство патрона и принцип его работы. Это позволит определить, с какими насадками можно работать, как легко они меняются, и возможно ли произвести ремонт при необходимости.

Технологию зажима патрона SDS max понять можно, если внимательно рассмотреть хвостовик бура или зубила. Патроны SDS max имеет 5 пазов, открытые совмещаются с направляющими шлицами, которые расположенными внутри патрона. С их помощью осуществляется непосредственная передача крутящего момента. Для перемещения наконечника по шлицам не предусмотрено дополнительной фиксации. Закрытые пазы совмещаются с шариковыми зажимами, которые необходимы для удержания наконечника, нагрузки на фиксаторы нет. Удар передается на рабочий наконечник посредством его торца.

Итак, инструмент с патроном sds max в полной мере удовлетворяют потребности современных строителей, их устраивает высокая производительность инструмента и возможность получения большого диаметру технологических отверстий. В отличие от оснастки с хвостовиками типа sds+ перфораторы с данным патроном являются более специфичным инструментом.

Ни одно мероприятие, связанное с ремонтно-строительными работами, не обходится без использования перфоратора. Этот многофункциональный сверлильный инструмент позволит сделать полость либо отверстие в самом прочном виде материала. Он существенно упрощает и активизирует процесс работы.

Дабы процесс был предельно продуктивным, требуется грамотно выбрать патрон для перфоратора под сверло либо бур, поскольку видов аналогичного оснащения практикуется порядочно, и различие среди них колоссальное.

Отличия хвостовиков SDS plus и SDS max. Выводы.

Хвостовики SDS+ и SDS max имеют разницу в диаметре, количестве пазов, их размерах. Смещение буров SDS+ по своей оси составляет 1 см, у буров SDS max это расстояние колеблется от 2-х до 5-и см.

SDS+ использую в большинстве своем для пользовательских, бытовых работ, а с помощью SDS max, можно профессионально выполнить бурение и разрушение. Об этом свидетельствует не только размеры используемых буров, но и собственно сама конструкция захвата оснастки.

Система крепления сменной оснастки SDS завоевала признание мира благодаря своей уникальной конструкции, которая позволит продлить срок эксплуатации инструмента и использовать его возможности в полной мере. На сегодняшний день, патрон SDS — это незаменимая часть профессионального и бытового строительного инструмента. Такая популярность заслужена не только потому что, система делает процесс работы инструментом удобным и легким, а еще потому, что защищает патрон от негативного воздействия импульсного удара.
