Самоделки для хозяйства своими руками

Технические характеристики JLG 3513PS

1 Токарный станок по дереву – воплощаем опыт тысячелетий в домашней мастерской

Официальная история считает, что первый деревообрабатывающий токарный станок был создан в 650 гг. до н. э. За минувшие тысячелетия станкостроение шагнуло далеко вперед, и современные устройства выполняют десятки задач. Впрочем, нас интересуют самодельные станки и приспособления для домашней мастерской.

Одним из самых востребованных механизмов остается токарный станок. Он предназначен для придания деревянной заготовке округлых форм и нанесения узоров. Кстати, некоторые успели с ними поработать на школьных уроках труда. Кто-то помнит его устройство, а кому-то поможет приведенный ниже рисунок:

Большинство деталей носят “говорящие” названия. Но во время сборки мы объясним, за что отвечает тот или иной элемент. Но т. к. станок самодельный, мы оставим только основные механизмы:

• Станина;
• Электропривод;
• Задняя и передняя бабки;
• Подручник.

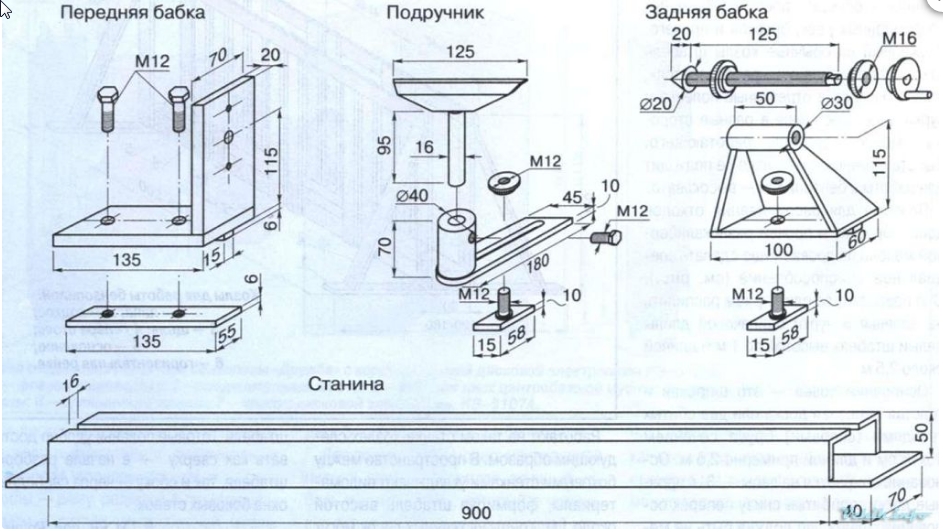

Начинается этот процесс с чертежей:

Размеры станка оставим стандартными для заводских изделий:

• Длина – 800 мм;
• Ширина – 400 мм;
• Высота – 350 мм.

Такие габариты устройства позволяют работать с заготовками диаметром 250 мм и длиной 200 мм. Конечно, размеры не впечатляют, но это наш первый станок. Сборка начинается с изготовления станины – к ней крепятся остальные механизмы.

В качестве материала для рамы рекомендуется использовать толстостенные швеллеры: два длиной – 80 см и два – 40 см. Нарезаются они болгаркой, а затем с помощью сварки собираются в прямоугольную конструкцию.

Следующий элемент – электрический привод. Самоделкины советуют использовать для этих целей электродвигатели старых стиральных машинок. Такой привод обладает приемлемой мощностью и уже готовым устройством управления (бонусом идут болты и крепежи). Силовая установка монтируется на отдельной пластине и крепится к станине (иногда их делают разъемными).

Передняя бабка – удерживает и вращает обрабатываемую деталь. Сделать её можно самостоятельно из металлического листа или толстой фанеры. Но надежнее воспользоваться заводским шпинделем с несколькими штифтами. В фабричных станках она подсоединяется к силовой установке с помощью ременной передачи. Мы же можем насадить удерживающее устройство сразу на вал двигателя.

Задняя бабка – служит для поддержки и вращения установленной в станок заготовки. Лучше всего использовать для этих целей металлическую головку от электродрели. В дальнейшем она используется как самостоятельный крепеж или для установки перьевого сверла. Монтируется задняя бабка на каретку из уголков или швеллеров, передвигающуюся по станине.

На выходе у нас должно получиться примерно такое изделие:

Минитрактора

Основу линейки мини-тракторов на российском рынке представляет техника белорусских, китайских, и южнокорейских производителей. Незначительную её часть составляют европейские, американские и японские бренды. Последние виды техники не получили у российских фермеров широкой популярности из-за сложности и дороговизны обслуживания.

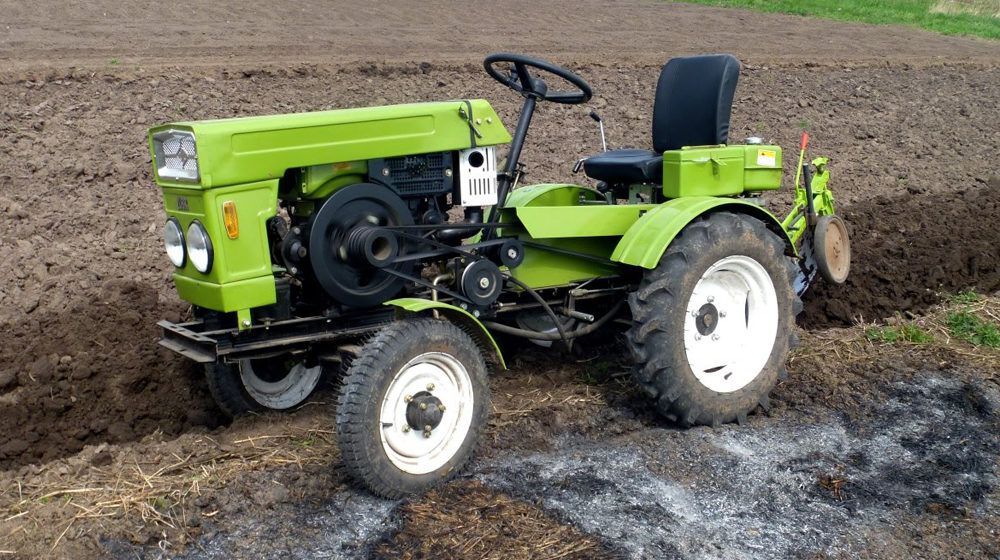

Мини трактор

Отечественные производители представлены на рынке минитракторов техникой, которая представляет собой изделия крупно-узловой сборки известных брендов. Больше всего мини-тракторов российские фермеры покупают китайского производства. За последние годы значительно улучшилось их качество сборки. Для них в стране создана хорошая техническая база, на которой проводится ремонт и сервисное обслуживание.

Правила выбора минитрактора

При выборе любого вида техники каждый покупатель руководствуется своими финансовыми возможностями. Они определяют границу возможности, в рамках которой подбирают подходящий минитрактор. Существует ряд критериев, помогающих правильно подойти к выбору

Важно подобрать для себя оптимальный вариант техники и не переплатить за него лишние суммы

Минитрактор с прицепом МТЗ Беларус 132Н

Перед покупкой минитрактора определяют перечень работ, на которых его планируется использовать. Это помогает определить необходимую мощность техники. С обработкой небольших участков земли смогут справиться бюджетные мини-трактора, имеющие мощность 16-20 л.с. Среди других параметров, которые нужно учитывать при покупке:

• вид и расход топлива;
• тип привода;
• скорость оборотов вала.

Только полный привод позволяет мини-трактору свободно перемещаться по полям. Чем тяжелее техника, тем она более устойчива. Обязательным условием покупки является тест-драйв. Техника должна легко управляться. Все современные модели мини-тракторов имеют рулевое управление. Умеющие водить автомобили люди без особого труда осваивают такую технику.

Минитрактор КЕНТАВР

Каждый минитрактор имеет специальные крепления для навесного оборудования. Покупать его лучше в комплекте с основной техникой. Это позволит избежать в дальнейшем проблем стыковки различных узлов. Покупать мини-трактора нужно от проверенных производителей.

Как выбрать хороший минитрактор

Какой минитрактор лучше купить: характеристики, возможности

При приобретении минитрактора никогда не будут лишними консультация специалиста или отзывы других покупателей.

Таблица. Самые продаваемые в России минитрактора

Приспособление для заточки ножей своими руками: чертежи и нюансы

Для изготовления точила из двигателя от стиральной машины своими руками можно взять детали из старых советских приборов. Чтобы соорудить заточный станок понадобятся такие детали:

• трубка для выточки фланцев;
• точильный камень;
• специальные гайки;
•  стальные элементы для конструирования защитных кожухов;
• кабельный шнурок;
• приспособление для запуска;
• брусок из древесины или металлический уголок.

Самодельный агрегат для заточки ножей

Фланцевое сечение должно совпадать с габаритами втулки. На этот элемент будет надеваться и точильный камень. На этой детали будет выполняться и специальная резьба. При этом фланец запрессовывается на моторный вал. Крепеж осуществляется сварочным или болтовым соединением.

Рабочая обмотка фиксируется к кабелю. При этом она имеет сопротивление в 12 Ом, которое можно вычислить при помощи мультиметра. Также изготавливается станина, для которой берется металлический уголок.

Последние статьи

• 10 лайфхаков, с которыми банальная готовка станет в разы быстрее и интереснее сегодня, 16:14

• Почему спецназовцы предпочитают носить стеклянное забрало на каске, нежели титановое сегодня, 14:45

• 8 гаджет-новинок для дома, которые разнообразят повседневную рутину сегодня, 13:16

• Зачем на моторных самолетах натягивали трос между кабиной и хвостом сегодня, 11:33

• Нужно ли мыть гречку перед началом варки, и причем тут фитиновая кислота сегодня, 09:51

• 6 идей, как использовать подоконник на крохотной кухне не по назначению сегодня, 09:00

• 13 полезных советов для тех, кто уже одной ногой на даче 4.02.2020, 23:21

• 17 дорожно-транспортных происшествий, которые будто не обошлись без участия инопланетян 4.02.2020, 22:34

• Британка, чтобы наказать мужа-изменника, превратила его эксклюзивные пластинки в напольное покрытие 4.02.2020, 21:33

• Как незаметно избавиться от пятен, оставшихся от отбеливателя 4.02.2020, 19:33

Все статьи

Зеркала, отверстия в стенах и маленькие шурупы

Если над верхней полкой гардероба укрепить зеркало, то вам не придется залезать на возвышение, чтобы увидеть, что там хранится.

Когда приходится сверлить отверстия в стенах, где есть скрытая проводка, возникает риск попасть дрелью в коммуникации. Найти проводку в стене можно с помощью магнитофона. Для этого к нему подсоединяется электродинамический микрофон. Прибор следует включить на запись с максимальным усилением. Когда микрофон будет проводиться вдоль стены, в местах заложения проводки будет слышен низкий гул из динамиков магнитофона. Когда прибор будет удаляться от проводки, гул станет ослабевать. Сверление безопаснее всего осуществлять в том месте, где гул полностью исчезает.

Маленькие хитрости для домашнего мастера могут быть полезными и необычными. Например, для того чтобы забить гвоздь, его следует вставить между зубцами расчески. Так вы убережете пальцы. Специальный держатель для шурупов и гвоздей можно также изготовить из обычной деревянной прищепки.

Делаем своими руками отрезные дисковые станки по металлу для домашней мастерской

Станки дисковые – полезные приспособления в домашнем хозяйстве. С их помощью можно быстро разрезать любые металлы под углом в 45 или 90⁰. Монтировать такое устройство обязательно на жесткое основание. Если поставить другой диск можно работать со всевозможными материалами, а не только с металлическими листами. Покупать готовую установку достаточно дорого, поэтому легче и интереснее сделать станок своими руками.

Готовый вариант станка для резки

В простом варианте создания самодельного дискового отрезного станка понадобятся следующие материалы и инструменты:

• угол металлический №25;
• швеллер №10;
• вал и профильная труба;
• сварочный аппарат;
• подшипник;
• электромотор и коробка для проводов;
• пусковой механизм, катушка и дрель.

После подготовки всех инструментов и материалов для собственного станка необходимо выбрать подходящий чертеж самодельного отрезного станка по металлу. Своими руками можно сделать приборы по следующим схемам:

Вариант подробного чертежаСхема станкаЧертеж несложного устройстваСамодельная маятниковая пила

Собрат станок для резки металлических листов на основе болгарки несложно, если вы умеете работать с различным инструментом и готовы вырезать заготовки. Ход работы по сборке собственного отрезного станка следующий:

1. Из уголка нарежьте заготовки для рамы, размеры которой должны быть 40*60*120см. Сварите элементы в общий каркас. А в качестве направляющей приварите швеллер.
2. На швеллер прикрепите пару стоек в вертикальном положении при помощи болтов. Из трубы необходимо сделать раму 45 на 60 см для установки мотора и вала.
3. На задней части рамы устанавливаете пилу с двигателем. Лучше подобрать асинхронный мотор, мощностью от 1,5 до 3 кВт. Затем, сделайте вал с фланцами, шкивом и опорами. При этом фланец выступает только на 3,2 см.
4. Закрепите подшипник на вал, там же закрепите шкив и опоры. Смонтируйте коробку с электросхемами снизу рамы. Затем, на длинную часть коромысла закрепляете инструмент, а на короткую монтируете мотор. Соединяете мотор и вал с помощью ременной передачи, и ваше устройство готово.

Готовый вариант после соединения всех элементов

Чтобы полностью понимать всю последовательность действий, посмотрите видео, как сделать отрезной станок из болгарки своими руками:

Watch this video on YouTube

Статья по теме:

Для строительства собственными силами

Тема строительства или ремонта, наверное, волнует каждого. И, естественно, каждый, кто им занимается, желает закончить его побыстрее с минимальными финансовыми затратами. Поэтому, если вы хотите сэкономить, можно некоторые материалы для строительства изготовить собственными силами. Например, это могут быть стеновые СИП-панели или такой полезный инструмент, как виброплита, необходимость в которой часто возникает у многих владельцев приусадебного участка.

Самодельные СИП-панели

Для их изготовления нужно приготовить ровную жесткую площадку. Уложив на нее лист ОСП толщиной 10−12 мм резиновым шпателем с зубцами нанести на него клей.

Затем на клей уложить листы пенопласта марки 25−30. После этого сверху на уложенный пенопласт, так же, как и на нижнюю плиту ОСП, наносится клеевая масса, а сверху укладывается второй лист ОСП.

Если изготавливается одновременно несколько плит, укладываемых стопкой, работу следует производить быстро, пока клей не застынет. Обычно таким способом можно заготовить не больше 4−5 панелей за один раз.

После заготовки для сформированных плит нужно создать давление с помощью пресса. Так как в домашних условиях, естественно, гидравлического пресса нет, его можно заменить толстым фанерным листом, уложенным на заготовленные СИП-плиты по всей плоскости и пригруженным на 2−3 часа, например, несколькими мешками с цементом, песком или другим грузом. Можно воспользоваться даже легковым автомобилем, заехав на фанерный лист по заранее сделанной эстакаде.

Изготовление виброплиты

Чтобы изготовить самодельную виброплиту, нужно будет приготовить:

1. Электрический двигатель с эксцентриком марки ИВ-98Е, который является основной деталью виброплиты.
2. Стальной лист, толщиной не менее 8 мм размером 450х800 мм. Его можно заказать на любой металлобазе.
3. Два куска швеллера длинной не более 400 мм.
4. Дюймовую трубу для рукоятки и две резиновые втулки для ее крепления.
5. Из инструментов понадобится аппарат для сварки, болгарка и набор гаечных ключей.

С узких сторон плиты, отступив от краев по 80−100 мм, сделать надрез болгаркой примерно на глубину около 5 мм. После этого загнуть края в сторону надреза под углом примерно 25и приварить их сваркой. Загибы нужны для того, чтобы виброплита не погружалась в уплотняемый ею материал и свободно перемещалась по его поверхности.

Затем поперек плиты на определенном расстоянии, рассчитанном под крепление электродвигателя, привариваются два швеллера полками вниз. Через заранее просверленные отверстия в швеллере, с помощью болтов М10, к ним крепится электровибратор.

Рукоятка, изготовленная из трубы, крепится к вибратору через мягкие резиновые втулки, которые можно купить в магазине автозапчастей или в строительном магазине в отделе крепежных деталей.

Таким образом, можно своими руками изготовить массу полезных в хозяйстве вещей, потратив на это лишь часть тех денег, что пришлось бы заплатить при покупке готового изделия. Надо лишь приложить некоторые усилия и обладать определенными умениями.

Самоделки для домашней мастерской

Практически в любом доме всегда найдется какой-нибудь набор необходимых для хозяйства инструментов. Но иногда возникают ситуации, когда для работы в собственной мастерской или гараже требуется какое-либо приспособление, которое-либо невозможно приобрести в магазине или оно стоит очень дорого. В этом случае выход можно найти, изготовив его собственноручно.

Кузнечный горн из баллона

Это приспособление для нагрева металла станет незаменимым помощником в домашней мастерской. Горн можно смело использовать для изготовления оригинальных предметов с помощью художественной ковки. Это будут поистине уникальные кованые предметы.

Для горна лучше всего использовать пустой баллон из-под газа емкостью 25 л. Его торцы срезаются болгаркой, а из обрезанных частей будет изготовлена дверца горна и его задняя часть. Внутренняя часть баллона покрывается огнеупорной керамической ватой, которая способна выдерживать температуру более 1200 C. Сверху она обмазывается шамотной глиной (футеруется), выдерживающей температуру до 1500 C. На дно горна после футеровки укладываются шамотные плиты или огнеупорные кирпичи.

Разборная гаражная кран-балка

При изготовлении такого подъемника денежные расходы будут намного меньше, чем покупка заводской модели. Для ее изготовления придется потратиться только на материалы, половина которых, возможно, найдется и в гараже.

Материалы, необходимые для сборки подъемника:

1. Две стойки — профильная труба 100х100х2350.
2. Поперечная штанга — стальная труба произвольной длинны диаметром 100 мм.
3. Четыре опоры для штанги — труба профильная 100х100х600.
4. Основание и раскосы — уголок с полками по 100 мм.
5. Два металлических ролика для троса.
6. Четыре колесика для передвижения.

Для подъемного механизма лучше всего использовать ручную лебедку с червячной передачей с максимальной нагрузкой до 500 кг, которая крепится к одной из стоек кран-балки.

Конструкция не занимает много места в мастерской, легко передвигается по твердому покрытию и является довольно удобной для снятия двигателя с автомобиля.

Передвижной инструментальный стеллаж

Основная изюминка этого стеллажа заключается в его небольшом размере, но при этом на нем можно разместить большое количество инструментов, а если потребуется — быстро переместить его в любое место или соседнее помещение. Очень удобно использовать такой стеллаж в своей мастерской или при ведении строительно-ремонтных работ в больших помещениях, особенно когда требуется часто переносить инструменты.

Стеллаж можно собрать на базе разборного стеллажа из пластика, установленного на самодельную платформу с колесиками (тележку). Платформа изготавливается четко под размеры стеллажа из металлического уголка с полками 45х45 мм или листа фанеры толщиной не меньше 10 мм. Для передвижения используются мебельные металлические колесики.

К стеллажу дополнительно можно изготовить и закрепить крепления для строительных уровней, удлинителей и прочих инструментов, которые можно хранить в висячем положении.

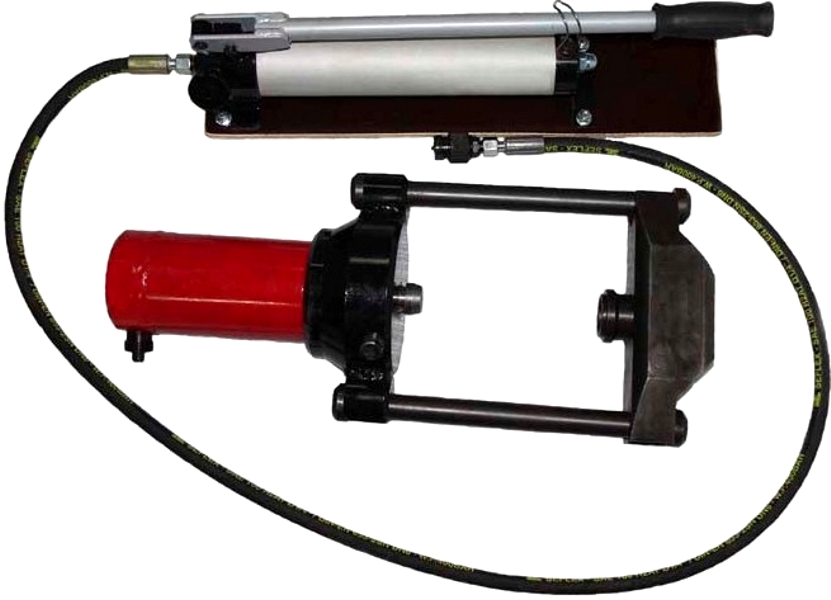

Съемники шкворней гидравлические.

Съемник шкворней (выпрессовщик) – приспособление с ручным гидравлическим приводом для выпресовки (запрессовки) оси, соединяющей поворотную цапфу с балкой переднего моста без демонтажа подвески автомобиля. Применение данного приспособления позволяет избежать длительного и трудоёмкого процесса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЪЕМНИКОВ ШКВОРНЕЙ:

 Для выпрессовки шкворня диаметром 60 мм необходим дополнительный адаптер.

Самодельные станки и приспособления для домашней мастерской

Прежде чем подбирать комплект самодельных станков и приспособлений для гаража необходимо создать оптимальные рабочие условия. При этом размер помещения должен быть не менее 6 кв. м

Вы можете пристроить дополнительное помещение к гаражу или к дому. Важно определиться с тем, какие виды работ вы будете проводить, а также составить перечень оборудования и необходимых инструментов

Компактную мастерскую можно обустроить в гаражном помещении

Хранение некоторых видов инструментов удобнее всего организовать на стене. Это позволит сэкономить пространство. Также удобно использование стеллажей и полок. Чтобы сохранить полезную площадь, стоит сделать универсальные приспособления, которые объединяют несколько функций. Стол следует оборудовать выдвижными ящиками, а также применять его в качестве столярного верстака.

Эргономичный дизайн рабочего стола позволяет разместить максимальное количество предметов

При выборе самодельных станков и приспособлений для домашней мастерской можно подобрать мини оборудование разных типов. Для работы с металлами применяются такие варианты:

Вариант точильного оборудования

Профессиональный вариант подобной конструкции

Для обработки древесины используются разные самоделкины инструменты и приспособления своими руками. Чаще всего используются такие виды, как отрезной, токарный и шлифовальный. С их помощью можно выполнять все разновидности работ в домашних условиях. Для обработки древесины применяется такое оборудование:

Несложное отрезное оборудование

Устройство для шлифовки

Статья по теме:

Полки для инструментов своими руками: популярные конструкции и изготовление

Стоит отметить такие варианты хранения инструментов:

• стеллажи;
• подвесные полки;
• настенные конструкции;
• полки в виде щитов, на которых можно закрепить мелкие инструменты.

Необычные полки для расположения инструментов

Щитовую полку под инструмент своими руками можно сделать так:

• выпилите из фанеры щит и сделайте разметку мест, где будут устанавливаться полочки;
• сделайте полочки с боковыми стенками, длина которых должна соответствовать длине щита;
• полки фиксируются на щите при помощи самонарезающих винтов;
• монтируются крючки, которые оснащаются специальной резьбой;
• выполняется установка кронштейнов на задней стороне щита.

Так можно выполнить простую щитовую конструкцию, которая позволит привести мастерскую в идеальный порядок

Конструирование столярного верстака своими руками: чертежи, видео

Начнем изучать полезные приспособления для домашнего хозяйства своими руками с верстака. Эта полезный агрегат бывает следующих разновидностей: стационарные, мобильные и складные.

На схеме изображены основные элементы такого верстака

Помните, что чертеж складного верстака своими руками должен содержать такие детали:

Для проведения работ потребуются специальные чертежи

• на верхней крышке монтируется конструкция тисков;
• опорные ноги верстака делаются из сосны и липы. Между ними ставится продольные соединительные балки для устойчивости всей конструкции;
• полки для инструментов монтируются под верстаком.

На схеме показано, как правильно выполнять сборку подобного оборудования

Как сделать простой верстак, вы можете посмотреть в этом видео:

Технология и чертежи столярного верстака своими руками: простая конструкция

Чтобы сделать такое приспособление потребуются чертежи с размерами столярного верстака.

На данном фото можно увидеть, как делается складная конструкция

Рассмотрим, как можно соорудить подобное устройство:

• чтобы сделать крышку понадобятся толстые доски. Габариты щита должны быть 0,7*2 метра. Для крепежа применяются длинные гвозди;
• выполняется отделка крыши с помощью бруса;
• в зависимости от габаритов столярного верстака применяются вертикальные опоры;
• определяется высота рабочей поверхности приспособлений для столярной мастерской своими руками. Разметка под брусья наносится на земле, куда закапываются данные элементы;
• выполняется установка крышки верстака. Опорные брусья крепятся по парам. При этом применяются длинные саморезы.

Вариант самодельной конструкции

Особенности создания и проектирования деревянного верстака своими руками

Вы можете купить деревянный верстак или сделать его своими руками. Дополнительно конструкцию можно оборудовать выдвижными ящиками. Итак, рассмотрим технологию изготовления:

• вертикальные опоры фиксируются при помощи горизонтальных перемычек. В них делаются пазы для соединительной фурнитуры. При этом может использоваться стамеска и молоток;
• когда перемычки установлены на нужном уровне, то проделываются отверстия в брусках на опоре. Затем монтируется болт, после этого элементы стягиваются;
• горизонтальные перемычки устанавливаются по две штуки на каждой стороне. Детали под столешницей потребуются для монтажа над рабочей поверхностью;
• болты используются для крепления рабочей поверхности. На столешнице высверливаются отверстия для крепежных элементов. Болты монтируются так, чтобы болты были утоплены.

Чертежи конструкции из древесины

Вы можете без труда сделать ленточный шлифовальный станок в домашних условиях. При этом понадобится наждачное полотно шлифовальной ленты. Ее наклейка осуществляется встык. Чтобы усилить шов необходимо подложить под низ плотный материал. В этом случае не стоит применять низкокачественный клей.

Готовый каркас для стола

Диаметр вала для ленты должен быть на несколько мм пошире в центре, чем с краю. Чтобы лента не скользила необходимо сделать намотку из тонкой резины. Для изготовления шлифовальных устройств можно подобрать такие конструкции, как планетарные, круглошлифовальные и плоскошлифовальные.

Технология изготовления столярных тисков для верстака своими руками

Для верстаков часто делаются тиски своими руками в домашних условиях. Видео позволяет увидеть этот процесс:

Чтобы сделать подобную конструкцию потребуются специальные шпильки. Для работы понадобится винтовой штырь, имеющий резьбу. Также необходимо подготовить пару досок. Один элемент будет фиксированным, а второй перемещаться. При изготовлении обязательно использование чертежей тисков своими руками. В каждой из досок необходимо проделать отверстия для шпилек, которые соединяются с помощью гвоздей. Затем в них вставляются винты и гайки с шайбами. При конструировании самодельных тисков своими руками следует применять инструкции и готовые схемы.

Конструкция столярных тисков

Инструмент самодельщика всколыхнул сеть

Это видео всколыхнуло сообщество любителей изобретений в мировой сети. Мастер годами думал над этой идеей и наконец вынес на всеобщее обсуждение гениальную по простоте и радикально выгодную идею для тех, кто раньше долбил стены перфоратором, реализую свои наклонности дятла и гениального строителя-шлифовщика, а теперь может совершенно бесплатно сделать себя богачом, работая в тиши мастерской в гараже или даже в отдельно стоящем строении.

И при этом не надо тратить деньги и вынимать из заначки деньги, припасенные на пиво. Все это бесплатно – мастер любит показывать всему миру полезняки, которые придумывает.

Мини и сельскохозяйственная техника для личного подворья

Не у каждого фермера есть достаточное количество финансовых ресурсов для покупки техники, обладающей большой мощностью. В личном подворье приходится обходиться малыми силами. Правильно подобранная мини техника способна выполнять широкий спектр сельскохозяйственных работ. Она может быть:

• переносной;
• пешеходной;
• ездовой;
• стационарной.

К переносной технике относится механизированный инструмент, который удерживается руками, подвешивается на плечи или устанавливается на опорные катки. Мощность таких устройств не превышает 3 кВт. Это составляет примерно 4 л.с.

Пешеходная техника – мотоблоки, мотокультиваторы, мотокосилки, мотокультиваторы и т.п. Она приводится в движение с помощью ручной тяги. Мощность такого вида техники может достигать 10 кВт или примерно 13 л.с.

Минитрактор ЗУБР

Мощность ездовой техники достигает 18 кВт или 22 л.с. В эту группу входят минитрактора тягового класса 0,2 и мотоблоки с прицепной тележкой.

Стационарная техника – опрыскиватели, насосные станции и т.п. Мощность устройств до 10 кВт. Это составляет 13 л.с.

Список источников

• HouseChief.ru
• izobreteniya.net
• svoimi-rykami.ru
• tokar.guru
• novate.ru
• labuda.blog
• HomeMyHome.ru
• obustroen.ru
• kpsk.ru
• www.pogruzchiki.com
