Проект электроснабжения садового товарищества 380/220в

Элементы внешнего электроснабжения

Основная цель проектных работ в области внешнего электроснабжения – это определение технических характеристик для каждого из элементов, входящих в состав разрабатываемой сети.

Рассмотрим, что это за элементы, и от каких факторов зависит их сложность.

Воздушные высоковольтные линии

Линия ВЛ 10

От ближайшей ГПП до районной ТП (или КТП) электроэнергия чаще всего передаётся через воздушные линии среднего класса напряжений (от 1 до 35 кВ).

При проектировании подобных сооружений инженерам необходимо учесть все особенности той местности, через которую будет прокладываться такая линия, что, в свою очередь, может потребовать проведение предварительных инженерных изысканий.

Дополнительные технические трудности, которые надо преодолеть в ходе проектирования ВЛ – это обеспечение надёжной молниезащиты и подавление помех, искажающих синусоидальную форму сигнала.

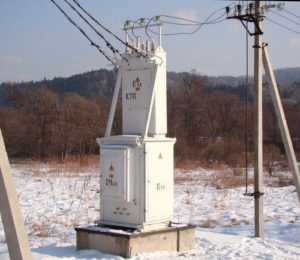

Подстанции

Последнюю ступень трансформации во внешних сетях электроснабжения выполняют комплексные трансформаторные подстанции (КТП или ТП), в список задач которых входит не только преобразование напряжений, но и обеспечение общесетевых мер безопасности (защитные отключения, контроль баланса фаз и т.д.).

В зависимости от особенностей разработанного проекта, таких подстанций может быть одна или несколько, что означает дополнительный объём работ на проектирование монтажных площадок и помещений для установки трансформаторного оборудования.

Районная распределительная сеть

Передача электроэнергии от трансформаторного узла конечному потребителю может производиться, как через воздушную линию, так и по подземному кабелю.

В городах и современных новостройках используется кабельный вариант. При разработке внешних электросетей для загородных населённых пунктов основным решением является воздушная линия.

Отметим, что протяженность районных распределительных линий может быть весьма значительна, что в совокупности с низким напряжением обуславливает значительные потери на транспортировку (до 3.5%).

Ввиду чего, задачами этого этапа проектирования являются:

Расчет суммарных потерь в линии и выбор метода их компенсации (добавление мощности ТП или изменение топологии распределительной сети);
Проектирование системы молниезащиты;
Выбор типа несущих опор;
Выбор типа и сечения кабеля, а также разработка технологических рекомендаций по его креплению.

Отдельно отметим, что в ходе проектирования районной распределительной сети крайне важно правильно распределить нагрузку по фазам, поскольку неправильный расчет нагрузки для одной ветви может привести к дестабилизации всей сети.

Проектирование электрической сети

Наружную проводку прокладывают в кабель-каналах

На основе рассмотренной схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа

Подготовительные процедуры начинаются с выбора способа, которым предполагается прокладывать электрическую проводку. Для частного дома из бруса, например, наиболее подходящей считается наружная прокладка, при которой она тянется по поверхности стен. При желании ее можно скрыть в заранее подготовленных пластиковых кабельных каналах.

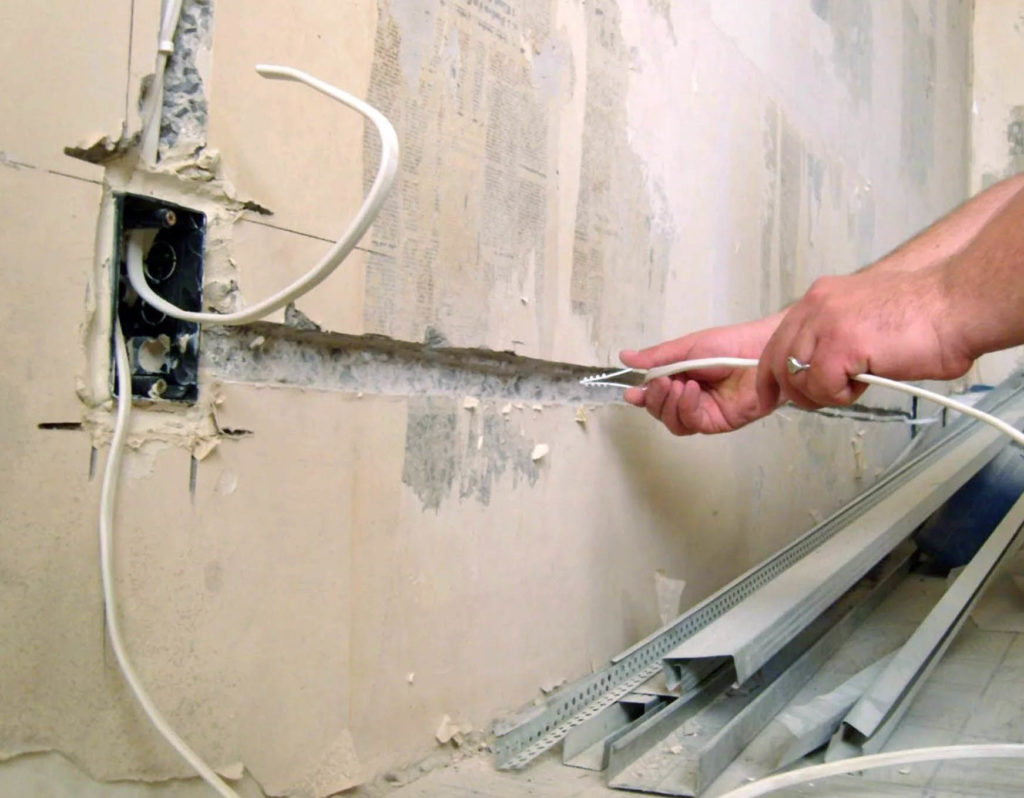

К скрытой прокладке приходится прибегать в частных домах, возведенных из кирпича, пенных блоков и подобных им негорючих материалов.

Расчет суммарной нагрузки

На следующей стадии работ необходимо рассчитать суммарную нагрузку, приходящуюся на все подключенные к сети потребители, что очень важно для последующей разбивки их на группы. Для этого нужно разобраться с количеством приборов и максимальной потребляемой каждым из них мощностью

Этот показатель проще всего будет узнать из паспорта, который прикладывается к любому из бытовых изделий.

Распределение нагрузок по группам

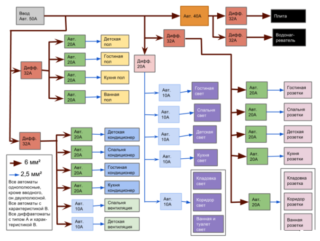

Распределение электрической нагрузки в доме

Разбивка потребителей проводится с учетом того, что суммарная мощность одной группы линий розеток и приборов освещения не должна превышать 16 Ампер. Опираясь на это требование, нужно распределять имеющиеся нагрузки на отдельные группы.

Для подключения и обслуживания мощных нагрузок наподобие электрической печи в группу потребителей потребуется установить автомат с номиналом 25 Ампер.

Распределение по группам производится с учетом их распределения по комнатам и зависит от мощности конкретной нагрузки. ПУЭ рекомендует отделять групповые линии освещения от силовых розеток, что актуально для строений с большим количеством комнат.

Выбор электропроводки

Перед самостоятельной прокладкой электропроводки в частном доме необходимо тщательно рассчитать сечение входящих в ее состав проводников. От корректности проведения этой процедуры зависит долговечность и пожарная безопасность всей системы электроснабжения.

Сечение проводников полагается выбирать с учетом найденной расчетным путем нагрузки на все виды групповых линий. Чтобы избежать ненужных расчетов и упростить выбор этого показателя, обычно исходят из номинального тока групповых АВ.

Обязательно учитывается и тип прокладки проводки (закрытый или открытый), поскольку для проводников, проложенных разными способами, условия для отвода тепла будут различными. В обоих случаях для групповых линий освещения сечение выбирается не более 1,5 мм квадратных, а для силовых (розеточных) – не менее 2,5 кв. мм.

Максимальный уровень сложности

Одновременно с простыми схемами утверждения электропроектов, существуют и такие, где на согласования затрачивается основная часть времени, отводимого на проектирование.

Наиболее сложными в этом смысле являются проекты внешних электрических сетей, при разработке которых может возникнуть необходимость в десятках различных согласований.

Учитывая, что наружные электросети располагаются, как правило, на территории города или посёлка, то прежде, чем приступать к разработке технического решения, проектировщикам необходимо определить допустимый маршрут размещения линии.

В свою очередь, чтобы точно определить маршрут, необходимо провести серию согласований с собственниками земли, по которой будет проходить линия, а также практически со всеми муниципальными службами:

с Горводоканалом;
с Ростелекомом;
с главным архитектурным управлением города;
с городской службой благоустройства территории;
с метрополитеном;
с коммунальными предприятиями города;
и даже с ГИБДД, если постройка линии предполагает приостановку движения по автомобильной дороге.

В некоторых случаях в соответствующую инстанцию предоставляется отдельный проект-заявка с описанием особенностей пересечения силовой линии и городских коммуникаций.

Отметим, что достаточно часто попытка согласовать проект такого типа сталкивается с категорическим отказом, что приводит к необходимости изменять схему укладки силового кабеля и корректировать сметную стоимость проекта.

Важно учитывать, что при разработке внешних электросетей согласования являются неотъемлемой частью рабочего проекта. Согласованный проект внешнего электроснабжения

Согласованный проект внешнего электроснабжения

Также в качестве примера электропроекта, согласование которого имеет максимальный уровень сложности, можно привести последовательность разработки сети электроснабжения для многоэтажного здания.

Учитывая, что помимо внутренней сети, современные ЖСК обладают разветвлённой наружной электросетью, то на получение согласованного в установленном порядке проекта может потребоваться не один месяц.

Обратите внимание, что при оформлении нормативного акта, разрешающего строительство наружных сетей электроснабжения, одновременно с электротехническими расчётами для согласования необходимо предоставить:

топографическую экспликацию территорий, на которых планируется разместить силовую линию (в том числе и с указанием подземных коммуникаций);
план производства работ, необходимый для открытия ордера на строительно-монтажные работы (ордер оформляется в городском архитектурном управлении);
перечень мероприятий по организации ограничений дорожного движения (предоставляется в ГИБДД);
свидетельство на допуск к монтажным работам, выданное организации-исполнителю.

Особенности архитектуры современных новостроек

В последние годы застройщики отдают предпочтение монолитно – каркасной архитектуре со свободной планировкой. При этом, в маркетинговых схемах таких проектов активно используются все возможности по снижению начальной цены объекта.

Низшую ценовую категорию нового жилья – а это достаточно обширный класс квартир – представляют новостройки без отделки, что означает отсутствие внутренней электропроводки и, следовательно, отсутствие проекта электропроводки для внутренних помещений.

Несмотря на нестыковку с гостребованиями, запрещающей сдачу электроустановки в эксплуатацию без электротехнических испытаний, количество сданных домов с квартирами без электропроектов в Москве достаточно велико.

Все проблемы, связанные с отсутствием проекта электрики в новостройке, переложены на новых владельцев, поэтому профессиональная разработка электротехнической документации сегодня – одна из самых востребованных услуг.

Надо сказать, что данное требование не является неожиданным. В рекламе новостройки, как правило, указывается, что низкая цена квадратных метров в новом доме достигается за счёт минимизации его себестоимости и сокращении числа строительных операций. При этом, в большинстве случаев клиент может заказать разработку электропроекта и монтаж электросети силами застройщика

Но на практике проблема осознаётся только тогда, когда для подключения квартиры к сети электроснабжения управляющая компания требует выполнить следующие действия:

разработать электропроект (с привлечением лицензированной организации);
провести лабораторные испытания;
получить согласование в Энергосбыте.

Если для обычных новостроек данное требование ещё можно оспорить, то для негазифицированных домов, где в квартирах нередко используется трёхфазное оборудование, ответ на вопрос, нужен ли проект электропроводки, очевиден – нужен обязательно.

Справедливости ради отметим, что перечисленные требования нельзя квалифицировать как произвол строительных компаний, поскольку понятие «свободная планировка» изначально предполагает возможность оборудовать квартиру в соответствии с потребностями покупателя.

Это может быть как типовой электропроект квартиры в новостройке, с минимальным набором элементов, так и сложный электротехнический комплекс, включающий системы управления тёплыми полами, климатическими комплексами и другим бытовыми оборудованием.

Цены на проект энергоснабжения частного дома

Стоимость проекта зависит от его сложности. Очевидно, что сделать проект маленького дачного домика с 2-мя или 3-мя комнатами будет дешевле, чем спроектировать электроснабжение коттеджа с электрическими теплыми полами, насосными установками для полива, фасадным освещением и так далее. Чем больше объем графической и расчетной части, тем выше цена на проект. Обычно, профильные компании, занимающиеся проектированием, предлагают скидки на объемные проекты электроснабжения больших частных домовладений.

Срочность выполнения проекта также влияет на его стоимость. Чем быстрее нужен проект, тем выше его стоимость.

Солидные фирмы, занимающиеся электромонтажом и проектированием систем электроснабжения, предоставляют клиентам возможность выбора типового или индивидуального проекта. Типовой проект – содержащийся в информационный базе организации документ. Их обычно предлагают клиентам для предварительного ознакомления. Типовые проекты можно использовать только после доработки под требования заказчика и другие условия. Стоимость такой документации значительно ниже, чем индивидуальных проектов, которые разрабатывают специально для отдельно взятого дома.

Проектирование электроснабжения довольно сложная, многоэтапная инженерная задача со своими нюансами и подводными камнями, оптимальным решением которой чаще всего является обращение в специализированную компанию, оказывающую такие услуги.

Проектируем сети связи: пожарную сигнализацию и систему оповещения людей о пожаре в помещениях («АПС»), охранную сигнализацию (ОС), сети диспетчеризации (СД), систему контроля и управления доступом (СКУД) и т.д.

Проект «АПС» включает в себя:

1)    Лицензии проектной организации;
2)    Техническое задание на проектирование;
3)    Исходные данные на проектирование;
4)    Пояснительная записка;
5)    Основной комплект чертежей:
     –  условные обозначения,
     –  расположение технических средств АПС (поэтажные планы),
     –  функциональная схема подключения технических средств,
     –  особенности монтажа извещателей (опциональный чертёж);
6)    Задания организации-Заказчику;
7)    Спецификация оборудования;
8)    Сертификаты к использованному оборудованию.

Фотогалерея наших проектов АПС:

Фотогалерея наших проектов системы автоматизации дымоудаления АДУ:

По просьбе проектировщика фотогаллерея проектов удалена. Приносим свои извинения! По интересующим Вас вопросам проектирования электрических сетей обращайтесь на электронный почтовый адрес или по телефону, указанным на странице “Контакты”

Проектная документация на монтаж охранной сигнализации составляется согласно ГОСТ Р 50776-95 (МЭК 60839-1-4:1989) (с Изменением N 1).

В состав документации входит:
1)   техзадание на разработку проекта, составленное согласно РД 25.952-90;
2)   планы прокладки кабелей и мест монтажа оборудования (составляется по согласованию с заказчиком или монтажной организацией осуществляющей монтаж);
3)   структурная схема охранной сигнализации;
4)   план разводки шлейфов;
5)  схема электропроводки, включающая таблицу с расчетом тока потребления оборудования (для выбора резервного источника питания);
6)   схемы блокировки мест вероятного проникновения на объект (окна, двери, вентиляционные каналы и т.д.);
7)   схема монтажа оборудования;
8)    список, включающий спецификацию оборудования;
9)    пояснительная записка с указанием всех требований техзадания;
10)  по согласованию с заказчиком может быть составлен кабельный журнал, в котором указывается полная информация об используемых кабелях и проводах.

Фотогалерея наших проектов охранной сигнализации (ОС):

Фотогалерея наших проектов сетей домофона (ДФ):

Фотогалерея наших проектов сетей диспетчеризации (СД):

Фотогалерея наших проектов системы контроля и управления доступом (СКУД):

Фотогалерея наших проектов сетей связи (СС):

Проект внутреннего электроснабжения

Проект внутреннего электроснабжения описывает особенности вводно-распределительного устройства, узла учета, сетей освещения и розеток, силовых сетей, системы заземления, молниезащиты, уравнивания потенциалов, включает спецификацию оборудования и материалов. А также пояснительную записку с описанием проектных решений и расчетами.
Если проект внутреннего электроснабжения нужен только для определения стоимости электромонтажных работ и материалов, без нужды его согласовывать в Сети или надзоре, его состав можно упростить.
Стоимость проектов внутреннего электроснабжения объекта исчисляется в зависимости от проектируемой площади и сложности используемого электрооборудования.
К проектам внутреннего электроснабжения относятся: проекты жилых (многоквартирных) домов, промышленных зданий, производственных корпусов, кафе, ресторанов, квартир, офисов, встроенных помещений.

Для заказа проекта временного электроснабжения – для строительных нужд нужны ТУ на временное электроснабжение и сведения о строительной технике, электроинструменте, бытовых нуждах.

Проект электроснабжения частного дома необходим для присоединения вновь построенного дома или при желании увеличить мощность уже подключенного дома.
Для заказа проект электроснабжения частного дома в качестве задания подойдет план дома и участка с отмеченной на нем ближайшей опорой воздушной линии (если в ТУ точкой присоединеия указана она), трассой пролегания кабеля. Можно карандашом на бумаге, хорошо, если есть архитектурный чертеж.

Если монтаж внутренней электропроводки уже произведен, то необходим также план размещения выключателей, розеток, другого электрооборудования, трасс прокладки кабелей. План может срисовать «с натуры» наш инженер за скромную дополнительную плату.
Если монтаж еще не производился, вам будет предоставлен список материалов, план расстановки электрооборудования, план трасс кабеля на согласование.

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

Пример внешнего электроснабжения

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому. Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Схема проводки электричества от столба к дому

Погрешность расчёта до 40 % говорит о том, что выбор сечения кабеля и подключаемой к нему нагрузке должен осуществляться только на основе специальной электротехнической литературы.

Допустимые параметры проводки электрического кабеля

Система электроснабжения: тип кабеля

При выполнении внешнего электроснабжения воздушным способом, в основном применяется кабель ВВГ, АВВГ или самонесущий провод СИП. При подземном вводе в основном применяется кабель ВБбШв или АВБбШв. Отсутствие или присутствие первой буквы «А» предполагает алюминиевую жилу.

Расстояние от опоры ВЛ (воздушной линии) до фасада дома, где будет закреплен ввод, не должно быть больше 25 метров. Если это расстояние больше, то требуется установка дополнительной подставной опоры. Высота ввода должна быть не менее 2.75 метра для неизолированного провода и 2.5 м для изолированного.

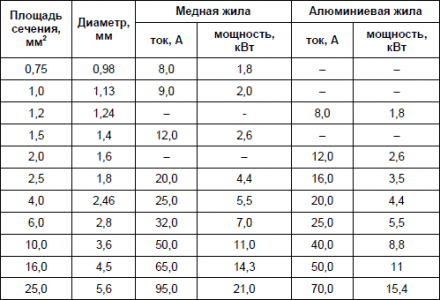

Совет. Самые распространённые сечения вводного кабеля и их длительно допустимый ток берутся из ПУЭ.

Не обязательно знать все таблицы из электротехнических справочников для определения рационального определения сечения кабеля. Оптимальное и самое распространённое сечение для вводного кабеля с медной жилой – это от 10 мм2, далее 16 и 25 мм2.

Применяемые кабели (ВВГ)

Минимальный длительно допустимый ток составляет 50, 70, 85 А соответственно. Если ввод выполнен воздушным способом, то соответственно длительно допустимый ток для него составляет 80, 100, 140 А.

Расчёт мощности

Как вы уже поняли, выбор сечения кабеля выполняется по длительно допустимому току, поэтому необходимо знать, как его рассчитывают.

В первую очередь, необходимо знать мощность электроприборов. Эта характеристика есть в их паспорте. Далее вычисляется ток:

I=P/U•cosФ

P, Вт – мощность подключаемых электробытовых приборов

U, В – напряжение бытовой электрической сети 230, 400 В

cosФ, где Ф – это сдвиг фаз между напряжением и током. Если отсутствуют промышленные агрегаты, то он принимается равным 1. В бытовых электрических сетях cosФ учитывается, когда присутствует реактивная нагрузка. Это могут быть лампы низкого или высокого давления, бытовой электроинструмент или электродвигатель. К примеру, самый распространённый cosФ для асинхронных электродвигателей 0.83 – 0.89.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток – их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели – на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него.

Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

точку ввода силовой линии;
места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом

Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Категории электроснабжения

Чтобы лучше понять различия схем электроснабжения многоэтажного дома (как жилого, так и любого другого), необходимо знать, что электроснабжение может производиться разными способами, существенно отличающимися по надежности. Самой сложной категорий надежности является первая. При ней жилые дома запитаны двумя кабелями. Каждый из них подключен к отдельному трансформатору.

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель. Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

По первой категории надежности ведется электроснабжение тепловых пунктов в многоквартирных домах, а также лифтов. Обычно эта же категория надежности выбирается при электроснабжении зданий, где одновременно работает более двух тысяч человек, роддомов и операционных в больницах.

У второй категории надежности имеется определенное сходство с первой. При ней здание также запитано от пары кабелей, каждый из которых имеет собственный трансформатор. Однако в случае выхода оборудования из строя, переключение осуществляется не автоматически, а вручную. Делает это дежурный персонал. Из-за этого электричество может не подаваться потребителям на протяжении нескольких минут.

Кроме того, в эту же категорию входят дома, состоящие из 9 квартир и более, оснащенные электрическими плитами.

Все дома второй категории электроснабжения можно разделить на две группы. Дома обеих групп снабжены двумя трансформаторами и двумя кабелями питания. Но в одном случае в штатном режиме нагрузки равномерно разделены между двумя трансформаторами.

При аварии все потребители электроэнергии переключаются на один трансформатор, пока специалисты не устранят поломку. В другом случае – в штатном режиме подача энергии ведется через один трансформатор. Если имеет место авария, напряжение тут же передается на второй трансформатор – резервный.

И наконец, третья категория электроснабжения – наиболее простая. В ней жилое здание запитано от трансформатора с помощью одного-единственного кабеля. Резервного варианта просто нет. Из-за этого при авариях нарушение подачи электричества в дом иногда продолжается до 24 часов. Поэтому всегда желательно иметь запасной вариант автономного электроснабжения дома электричеством.

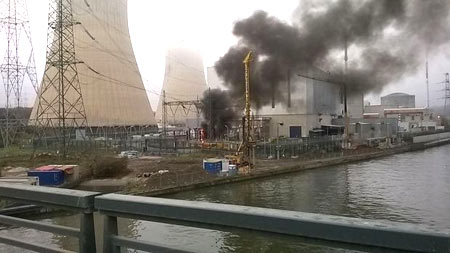

Пожар на трансформаторе

Нормативы предусматривают, что к этой категории надежности относятся дома, высота которых составляет менее 5 этажей и квартиры которых оснащены газовыми плитами. Кроме того, сюда принять относить дома, в которых расположено 8 квартир и менее, если в них установлены электроплиты. Также к третьей категории электроснабжения относятся дома садоводческих товариществ.

Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

Наличие электроизоляции на всех токоведущих частях
Правильное расположение розеток
Заземление всех необходимых элементов
Недоступность большинства электроузлов для случайного контакта
Повышенная защита сетей в детских комнатах
Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна
