Клапаны противопожарные и дымовые

Разновидности

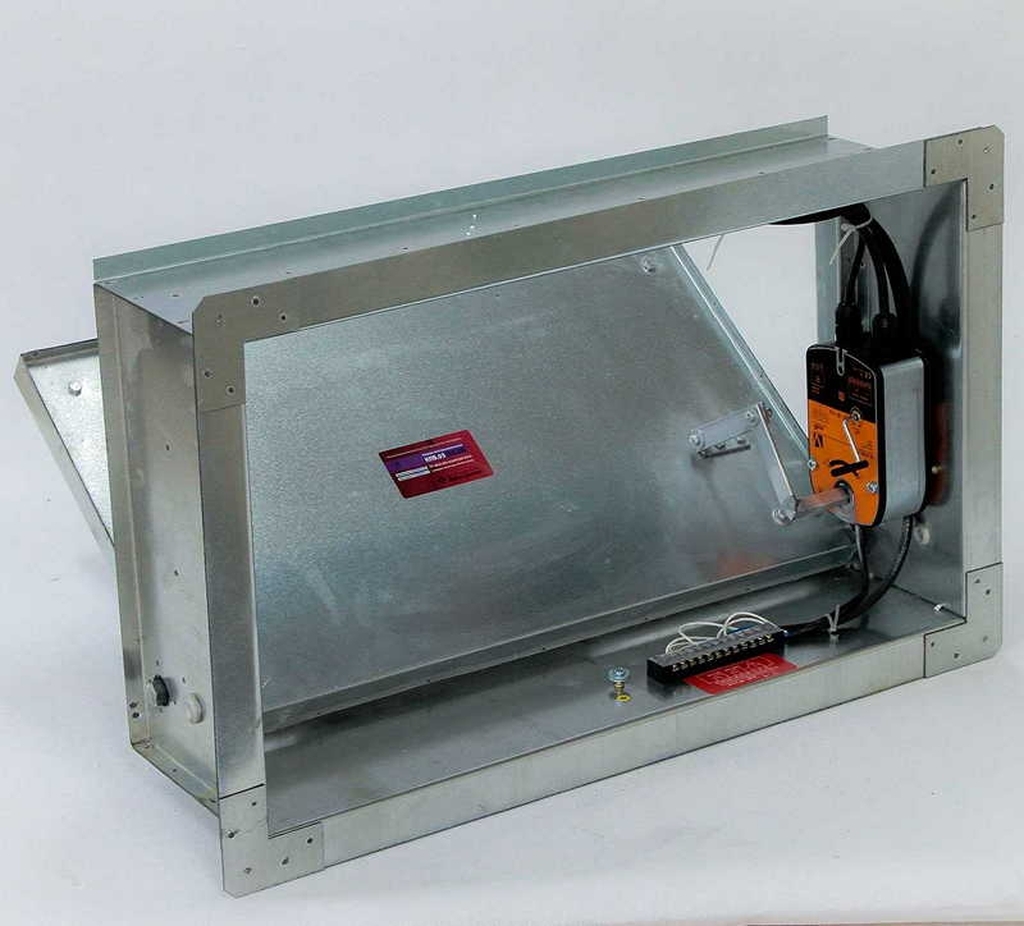

КПВ.

Данный вид представляет собой устройство общепромышленного исполнения с El 60-90.

С помощью такого клапана перекрывают проемы в противопожарной преграде.

Он имеет либо круглое, либо прямоугольное сечение и может защищать от внешних осадков п1.КПВ.

Данный клапан может сопротивляться воздействию огня до двух часов.

Элементы могут выпускаться и в общепромышленном, и во взрывозащищенном варианте.

Второй тип предполагает наличие только ручного привода.

КПВ-клапаны устанавливают на вентиляцию, а также монтируют в систему отопления.

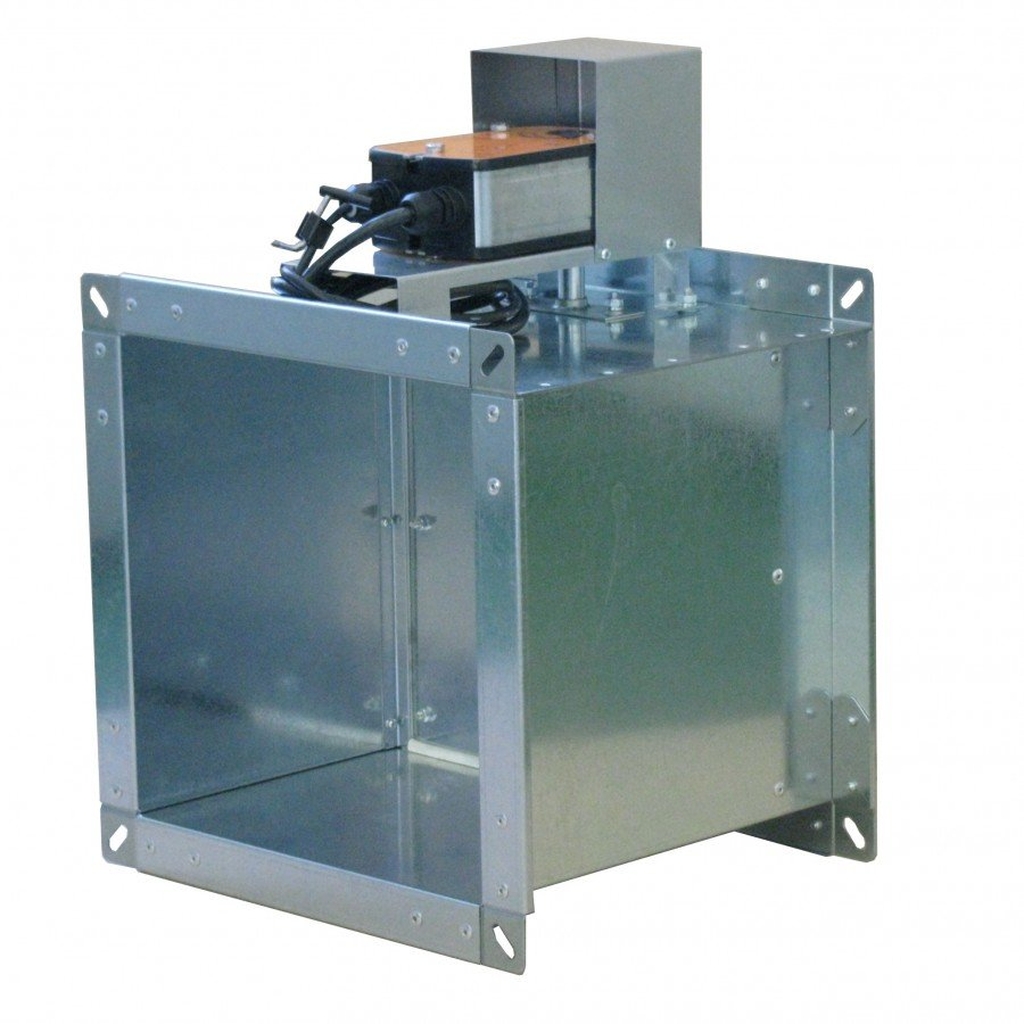

КЛОП.

Клапаны КЛОП, которые устанавливаются в противопожарной стене, производятся в трех модификациях:

КЛОП 1 имеет электромеханический или электромагнитный привод. Управляется опционально. Отличается средней стоимостью.
КЛОП 2 отличается от первого варианта улучшенной аэродинамикой и простотой установки.
КЛОП 3 используется там, где расход воздуха происходит с большой скоростью. Как правило, такие клапаны устанавливают в воздуховодах, которые имеют большой размер сечения.

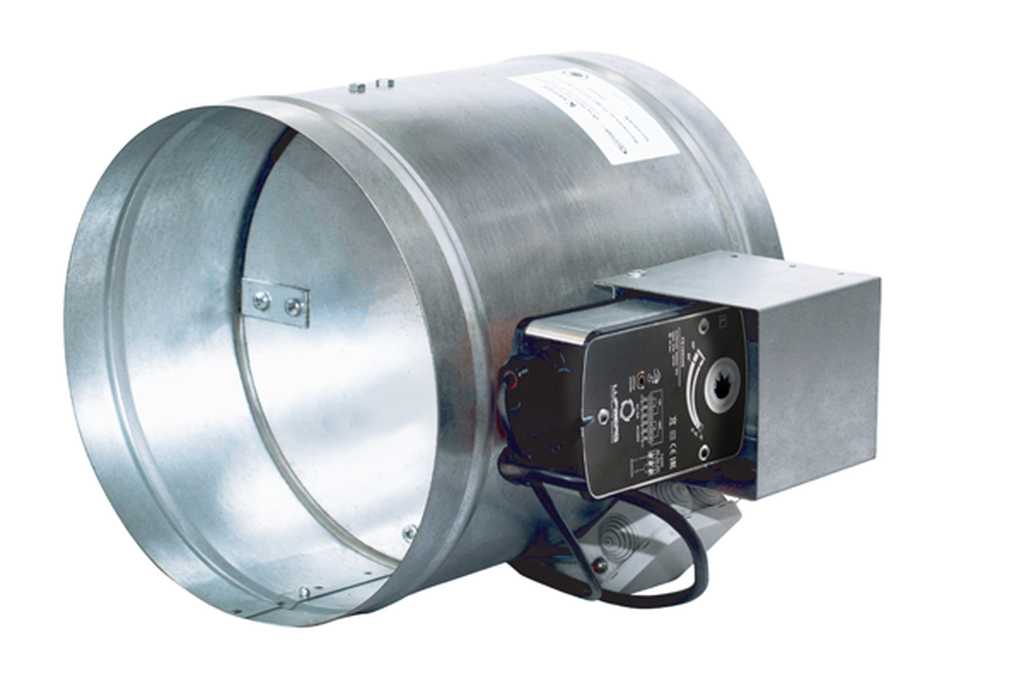

КПС.

Выпускается в двух вариантах, отличающихся параметрами стойкости к воздействию огня – на час и полтора.

Данный клапан может быть с круговым, квадратным или прямоугольным сечением.

Он предназначен для установки в проемах или на участках, где вентиляция пересекается с противопожарной преградой.

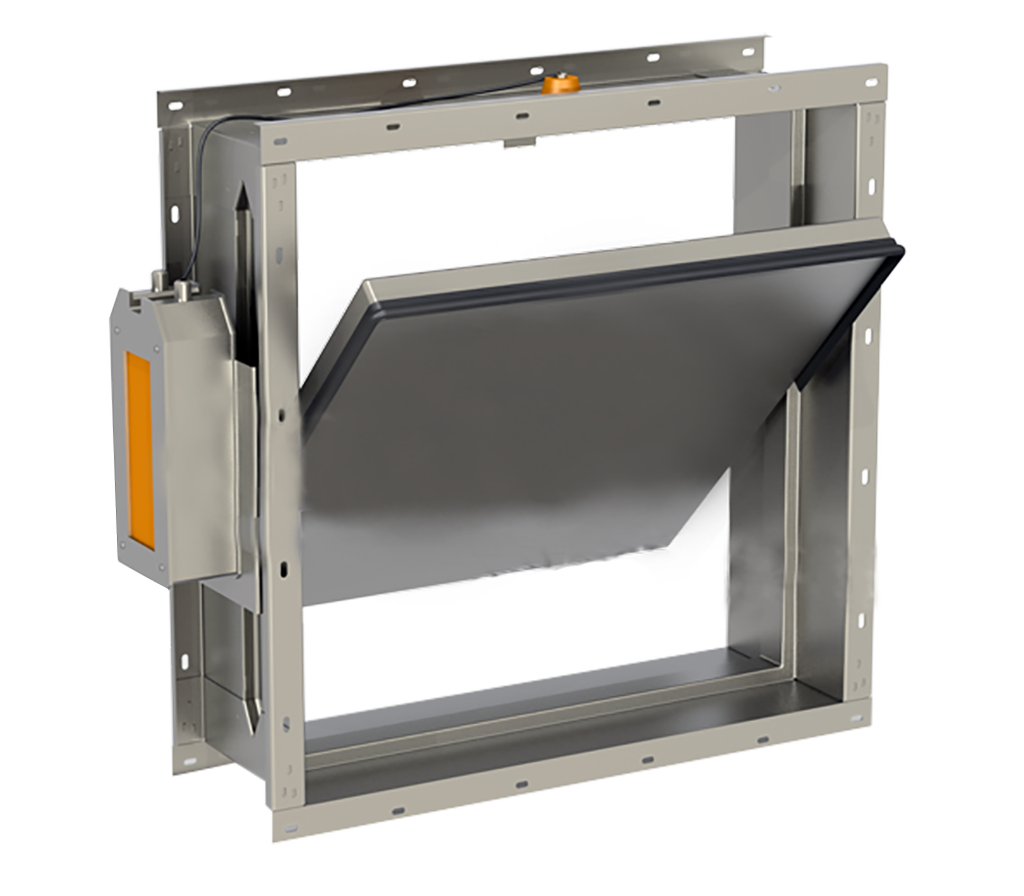

КПУ.

Клапан КПУ с электроприводом в двух модификациях может противостоять огню час или полтора.

По конструкции он может быть канальным, стеновым или ниппельным, а по типу исполнения – общепромышленный, взрывозащитный или морозоустойчивый.

КОП.

Данный вид представляет собой устройство общепромышленного исполнения с El 60-90.

С помощью такого клапана перекрывают проемы в противопожарной преграде.

Он имеет либо круглое, либо прямоугольное сечение и может защищать от внешних осадков при температурах от-30 до +40 градусов Цельсия.

Установка и применение

Установка противопожарных клапанов в системе вентиляции регулируется специальными нормативными документами. Зоны расположения выбираются с учетом назначения устройства. Нормально открытые клапаны, играющие роль ограничителя огня, устанавливаются в ограждающей конструкции или близ нее. Возможны такие схемы расположения:

В стене или иной ограждающей конструкции, предполагающей подключение вентканала к устройству;
На некотором расстоянии от ограждения, обеспечивая огнестойкость участка вентканала от клапана до стены;
В строительной конструкции для осуществления движения воздуха между соседними комнатами, исключая взаимодействие с воздуховодами.

Нормально закрытые устройства помещаются в дымовые вентиляционные трубы. Главное правило монтажа – доступность привода и рабочих модулей для выполнения технического обслуживания.

Перед процессом расположения проверяется работоспособность механизма, герметичность заслонки. Периодичность обслуживания и проверки прописаны в государственных стандартах по пожарной безопасности.

Обеспечить безопасность здания при пожаре поможет правильный выбор противопожарного клапана на стадии проектирования. Установка такого устройства позволит предупредить перемещение огня и дыма в помещении по каналам вентиляции.

Устройство противопожарного клапана

Противопожарный клапан можно назвать заслонкой, участвующей в процессе перекрывания или открывания каналов вентиляции и шахт. Противопожарные клапаны для систем вентиляции состоят из:

Корпус;
Заслонка;
Привод.

Корпус является несущей частью. Он снабжается одним или двумя фланцами для закрепления устройства в канале. Изготавливается корпус в различных формах:

Круглый или прямоугольный – форма зависит от конфигурации воздуховода, для которого предусмотрена установка клапана;
Содержит одну или две секции, отвечающие за предел огнестойкости.

Противопожарный клапан может иметь корпус из разных материалов:

Черная углеродистая сталь;
Нержавеющая сталь;
Оцинкованная сталь.

Применительно к окружающим условиям выбирается корпус изделия. При условиях повышенной влажности рекомендуется выбирать корпус из нержавеющей стали.

Внутри корпуса размещается заслонка, вращение которой обеспечивает открывание. Модели клапанов оснащаются одинарной заслонкой или заслонкой, состоящей из нескольких створок. В случае с несколькими створками имеются меньший вылет заслонки за границы корпуса. Множество створок осуществляют движение одновременно.

Включение клапана может быть автоматическим или ручным. Автоматический режим работы предусматривает подачу сигнала от системы пожарной сигнализации. Ручное управление осуществляется с пульта или кнопок, расположенных на этажах.

Положения заслонки меняются при наличии таких приводов:

Электромеханический;
Электрический реверсивный;
Электромагнитный;
Тепловой замок.

Применение теплового замка в последнее время запрещено нормами пожарной безопасности.

Клапан дымоудаления, назначение и область применения

Клапан дымоудаления противодымной вентиляции предназначен для применения в приточных и вытяжных системах противодымной вентиляции зданий и сооружений различного назначения. Клапаны дымоудаления могут применяться в качестве дымовых и противопожарных нормально закрытых. Клапаны дымоудаления устанавливаются в проемах ограждающих конструкций, перекрытий или подвесных потолков, а также на ответвлениях воздуховодов дымовых или воздухоприточных каналов. Клапаны дымоудаления изготавливаются из стали СТ3 с последующей покраской или, по желанию заказчика, из оцинкованной стали. Клапаны дымоудаления выпускается как в стеновом, так и в канальном исполнении и может устанавливаться в вертикальных и горизонтальных проемах. Клапаны дымоудаления работоспособны в любой пространственной ориентации.

Так же: Клапаны воздушные УВК и КВУ

Правила выбора

При выборе устройства необходимо учитывать такие показатели:

Цель использования – для удаления дыма или предотвращения распространения огня;
Степень огнестойкости – характеризует период сохранения целостности при воздействии огня;
Габариты – выбирается соответственно к имеющемуся каналу, скорости перемещения воздуха;
Вид привода, который отвечает за работу устройства;
Сопротивление – влияет на потерю давления в сети;
Вес.

Все характеристики устройства указываются в каталогах фирмы-производителя. При проектировании систем вентиляции необходимо определиться с выбором клапана. Ведь бесперебойная работа вентиляции обеспечивается правильным выбором составляющих деталей.

Разновидности

Клапан противопожарный КЛОП-1В

Вентиляционные противопожарные клапаны разделяются на разновидности:

Нормально закрытый – характеризуется применением в системах, отвечающих за вывод результатов горения. На начальной стадии заслонка закрыта, чтобы обеспечить блокировку доступа кислорода к каналам. При пожаре происходит открытие заслонки, и дым забирается из помещения, в котором начинается распространение огня;
Нормально открытый – располагается в классических вентсистемах на междуэтажных пространствах. Первоначально заслонка открыта. В ситуации возникновения пожара заслонка происходит закрытие заслонки, которая перекрывает канал. В результате исключается площадь наличия возгорания;
Дымовой дроссель – рассчитан для установки в больших помещениях, где предполагается размещение огромного числа людей (коридор, холл, зал). Функционирует при пожаре, удаляя газовые смеси;
Клапан двойного действия – представляет собой сочетание открытого и закрытого устройства. На начальном этапе дроссель закрыт. При появлении пожара происходит закрытие заслонки для предотвращения распространения пожара. При прекращении огня изделие в открытом состоянии отсасывает вещества горения из помещения.

Применительно к зоне крепления клапан вентиляционный противопожарный разделяется на две категории:

Канальный – размещается в вентиляционной системе и шахте лифта;
Стеновой – устанавливается на внешних стенах здания.

В отдельную категорию выделен газовое устройство, применяемое в помещении, где есть доступ газа. Его функционирование осуществляется посредством преграждения газа в автоматическом режиме при возникновении огня. Изделие оснащено датчиком, который чувствителен к увеличению температуры. При повышении температуры происходит остановка поступления газа к таким устройствам как котел, газовая плита. Клапанный элемент размещается возле приборов и техники.

Еще известен отсекающий вид клапана, монтаж которого осуществляется в местах пересечения воздушными каналами стен или иных конструкций. Изделие способствует ограничению перемещения дыма из главного воздуховода к периферии.

Клапаны классифицируется, также, по климатическому признаку. Изготавливаются устройства, которые будут применяться при низких температурах воздуха. Они считаются морозостойкими. Для работы в морских условиях производятся клапаны морского типа, эксплуатируемые при повышенной влажности.

Конструкция клапанов

Конструктивно клапаны изготавливаются круглого и прямоугольного сечений. Размер клапанов прямоугольного сечения от 150х100 мм до 1000х1000 мм. Размер клапанов круглого сечения – диаметры от 160 до 1000 мм.

Конструкция клапанов обеспечивает возможность присоединения клапана как к каналу воздуховода, так и стеновой проем. Конструкция клапанов состоит из корпуса, выполненного из нержавеющей стали марки 12Х18Н10Т, установленной в нем заслонки створчатого (поворотного) типа с огнестойким материалом и привода.

В конструкции используются электроприводы собственного производства ЭПВА-5П, ЭПВА-10П для клапанов 2 и 3 классов безопасности I и II категорий сейсмостойкости, а также электроприводы «BELIMO» типов BLE, BLF для клапанов 4 класса безопасности II и III категории сейсмостойкости.

Клапаны работоспособны при любой пространственной ориентации.

По функциональному назначению клапаны могут применяться в качестве:

нормально открытые НО (закрываемые при пожаре). В соответствии с классификацией НПБ 241-97 данный тип клапанов имеет наименование «огнезадерживающий клапан». Устанавливаются в системах общеобменной вентиляции, кондиционирования воздуха, а также в приточных и вытяжных системах помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения, для отключения от помещения, в котором возник пожар;
нормально закрытые НЗ (открываемые при пожаре), устанавливаемые в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения;
двойного действия (закрываемые при пожаре и открываемые после пожара), устанавливаемые в системах общеобменной вентиляции помещений с газовым, аэрозольным или порошковым пожаротушением, используемых для удаления газов и дыма после пожара. Конструкция клапанов двойного действия аналогична конструкции клапанов НЗ и не имеет отдельного обозначения;
дымовые клапаны Д, предназначенные для удаления дымовых газов системами вытяжной противодымной вентиляции.

Взрывозащищенное исполнение предполагает наличие в конструкции клапана «неискрящих пар материалов», т.е. все элементы клапана, входящие в минимальное соприкосновение (узлы трения, удара и т.п.) изготавливаются с использованием разнородных металлов. Клапаны во взрывозащищенном исполнении относятся к электрооборудованию группы IIA, IIB, IIC по ГОСТ IEC 60079-10-1 и предназначены для применения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты 1Ex d IIC T4 Gb / IIGb с IIC Т4 по ГОСТ Р МЭК 60079-0-2011 и требований ГОСТ IEC 60079-14, ГОСТ IEC 60079-17.

Взрывозащита обеспечивается соответствием клапанов требованиям ГОСТ Р МЭК 60079-0, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-1, ГОСТ Р 52350-7, ГОСТ Р 52350-7, ГОСТ 31441.1, ГОСТ 31441.5. Взрывозащищенные клапаны устанавливаются во взрывоопасных помещениях, относящихся к классам В-1, В-1а и В-1б по классификации ПУЭ.

Структурная схема условного обозначения клапанов:

Пример условного обозначения при заказе и в другой документации:«Клапан противопожарный КП–А-EI120-НО-М24-4-II-400×400 ГТКМ.632752.002ТЗ»Клапан противопожарный с пределом огнестойкости 120 мин, нормально открытый, с электромеханическим приводом на 24В, 4 класса безопасности, II категории сейсмостойкости, сечением 400×400 мм.

«Клапан огнезадерживающий КП–А-EI60-НО-В-М24-Т-2НО-I-200×200 ГТКМ.632752.002ТЗ»Клапан огнезадерживающий с пределом огнестойкости 60 мин, во взрывозащищенном исполнении, нормально открытый, с электромеханическим приводом на 24В, с термоэлементом, 2 класса безопасности, классификационное обозначение 2НО, I категории сейсмостойкости, сечением 200х200 мм.

Серия КЛОП

Назначение противопожарных клапанов серии КЛОП состоит в сдерживании распространения огня и дыма через системы вентиляции или кондиционирования всех видов помещений, EI 90.

Для взрывоопасных помещений разработана особая модификация взрывозащищенного клапана (В). У противопожарного оборудования КЛОП предусмотрены специальные фланцы для присоединения воздуховодов.

Электромагнитный привод КЛОП с тепловыми замками или без них находится с наружной стороны устройства. Некоторые модели серии КЛОП оснащаются пружинными или электромеханическими двигателями.

В конструкции нормально открытых устройств КЛОП-1 предусмотрено наличие электромагнитного привода с тепловым замком или электромеханического привода BELIMO. Огнезащитные устройства круглого сечения с электромагнитным двигателем не имеют теплового замка.

Серия КЛОП-1

Нормально открытые устройства КЛОП-2 имеют преимущество перед КЛОП-1, являясь усовершенствованными устройствами нового поколения. Они отличаются высокими аэродинамическими характеристиками, повышенной надежностью выполнения функций защиты, простотой и удобством монтажа.

Серия КЛОП-2

Большие «канальные» нормально открытые клапаны КЛОП‑3 надежны при работе в условиях больших скоростей и расходах воздуха. Эти устройства обычно устанавливают в воздуховодах большого сечения, где установлены вентиляторы высокой производительности.

Серия КЛОП-3

Клапан огнезадерживающий, клапан противопожарный, применение.

По конструкции клапаны огнезадерживающие – это корпуса с специальными рабочими лопатками, выполненными в коробчатой форме. Эти лопатки установлены в подшипниках узлах и соединены системой механических рычагов. Установка клапана огнезадерживающего в открытое рабочее положение производится путем поворота лопаток с помощью специальной рукоятки системы рычагов. Система фиксируется благодаря тепловому замку. В тепловом замке находится плавкая вставка. Температура срабатывания и плавления вставки составляет порядка72+5°С. Ручное управление клапаны огнезадерживающие производят с помощью тросика, который крепится к ручке. Обеспечение клапаны огнезадерживающие защиты от огня осуществляет плотным заполнением рабочих лопаток материалом теплоизоляционным. На лопасти лопаток нанесено специальное огнезащитное покрытие, которое нанесено и на поверхность клапана. Для полноты огнезащиты наружных полостей, клапан огнезадерживающий проложен минеральной ватой.

Ресурсы, сроки службы

Показатели надежности (ресурс) клапанов для атомной станции соответствуют следующим значениям:

средняя наработка на отказ не менее 16 000 часов;
время непрерывной работы без проведения техобслуживания и ремонта не менее 13200 часов;
назначенный срок службы корпусных изделий не менее 40 лет;
вероятность безотказной работы 0,98;
среднее время восстановления работоспособности не более 24 ч.

Клапаны I категории сейсмостойкости сохраняют работоспособность во время и после прохождения землетрясения интенсивностью до максимально расчетного землетрясения (МРЗ), сохранять работоспособность при землетрясении интенсивностью до проектного землетрясения (ПЗ) включительно и после его прохождения, а также воздействия внешней ударной волны (ВУВ) и падения самолета, в соответствии со спектрами ответа строительных конструкций для АЭС.

Клапаны II категории сейсмостойкости сохраняют работоспособность после прохождения землетрясения интенсивностью до проектного землетрясения (ПЗ) включительно, в соответствии со спектрами ответа строительных конструкций.

К клапанам III категории сейсмостойкости требование работоспособности в указанных режимах не предъявляется.Клапаны выполняют свои функции и обладают стойкостью к следующим параметрам перемещаемой среды – дым с температурой до + 600 0С.

1 – Заслонка2 – Корпус3 – Привод4 – Термодатчик5 – Фланец

Рисунок 1 – Общее устройство клапана противопожарного

1 – Заслонка2 – Корпус3 – Оболочка взрывозащиты с приводом4 – Термовыключатель5 – Фланец

Рисунок 2 – Общее устройство клапана противопожарного взрывозащищенного

Вентиляционный клапан и его назначение

Клапан обратный вентиляционный применяется для предотвращения обратного потока воздуха в каналах вентиляционных систем и систем кондиционирования воздуха. По форме клапан обратный бывает круглый, квадратный, прямоугольный – по форме воздуховода в вентиляционном канале. лапан обратный клапан обычно устанавливается и монтируется воздуховоде, расположенном горизонтально или в вертикальном воздуховоде. Поток воздуха в таком канале должен быть направлен снизу вверх. Клапан обратный и клапан противопожарный нужен также предотвращения тока воздуха к отключенным вентиляторам и от них в воздуховодах прямоугольного поперечного сечения.

Клапаны противопожарные КЛАПЪ

Клапаны противопожарные используются для блокировки проникновения пожара в ручном и автоматическом режиме по сети воздуховодов, воздушным шахтам и вентиляционным каналам систем вентиляции. Клапаны огнезадерживающие защищают проемов в ограждающих строительных конструкциях сооружений и зданий промышленного назначения.

Клапан огнезадерживающий, клапан противопожарный, применение.

Клапан обратный в системе вентиляции

Монтаж клапана обратного у промышленных вентиляторов обычно не осуществляется, в случае значительных и больших избытков, перерасхода тепла в обслуживаемых помещениях и зданиях. Вентиляторы и промышленные калориферы соединяются каналами сети воздуховодов обычно без применения гибких вставок. Клапаны дымоудаления – монтаж

Клапаны дымоудаления монтируются в каналах и шахтах дымоудаления под потолком здания. В случае необходимости для декорирования отверстия дымоудаления, на клапаны дымоудаления устанавливаются специальные ограждения декоративные металлические решетки. Установленные клапаны дымоудаления при правильной установке должны свободно, без препятствий срабатывать и открываться внутрь проем канала дымоудаления.

Клапан дымоудаления, классификация

Противопожарные клапаны огнезадерживающие предотвращают проникновение огня и продуктов горения через систему воздушной вентиляции помещения. Удаления дыма из помещения после пожара, а также для вытяжных и приточных систем помещения, с защитными установками порошкового и газового пожаротушения. Клапан противопожарный Клапаны огнезадерживающие изготавливается из оцинкованной стали и имеет повышенную герметичность. Противопожарные клапаны огнезадерживающие комплектуется электромагнитным или электромеханическим приводом с возвратной пружиной или реверсивным электромеханическим приводом без возвратной пружины.

Вентиляционный клапан и его назначение

Клапан дымоудаления, назначение и область применения

Так же: Клапаны воздушные УВК и КВУ

Управление

Огнезащитные элементы работают с приводом.

Ими можно управлять как автоматически, так и вручную посредством пульта.

Наиболее распространенным электромеханическим приводом является привод Belimo.

Он используется в восьмидесяти процентах случаев.

Когда на него подается ток, заслонка клапана принимает нормальное положение.

Тут же срабатывает возвратная пружина.

Когда ток отключают, энергия, которая осталась в пружине, заставляет заслонку принять охранную позицию.

Плюсы Belimo:

удобная эксплуатация;
долговечность;
небольшие размеры;
высокая прочность.

Привод могут оснащать тепловыми сенсорами одноразового действия или многоразового, которые прекращают подачу тока на привод при температуре +72 градуса Цельсия.

Нормально открытый клапан представляет собой устройство, которое открыто, когда нет управляющего сигнала.

Значит он пропускает рабочую среду, которая идет сквозь него.

А нормально закрытый при отсутствии управляющего сигнала закрыт, то есть не способен ничего пропускать

Классификация по особенностям конструкции

Главный нормативный документ, который регламентирует монтаж различных устройств и области их использования в системах противопожарной вентиляции, это СНиП 41-01-2003. Согласно этому нормативному документу производят следующие виды устройств:

Нормально открытие клапаны. Монтируются на обменные воздуховоды обычных вентиляционных систем, в системы воздухообмена и кондиционирования, а также в сети воздушного отопления для предотвращения попадания в систему токсичных продуктов сгорания. И на приточные и вытяжные воздуховоды для помещений, оборудованных системами автоматического пожаротушения,с газовым или порошковым наполнением. Такие устройства срабатывают на закрытие для образования герметичного пространства в помещении, наполняемом огнетушащим веществом для повышения эффективности пожаротушения. Срабатывают в автоматическом режиме по команде системы пожаротушения.

Работа противопожарного стенного нормально открытого клапана на примере модели PSUM 90 MANDIK:
Нормально закрытий клапан устанавливается в системы специализированной вентиляции для удаления дыма и отработанного пожаротушащего газа из помещения. Открываются в ручном режиме или по команде от шкафа управления противопожарными клапанами, после полной ликвидации очага возгорания.

Работа противопожарного огнезащитного клапана нормально закрытого на примере модели MANDIK PKTMIII 60:
Устройства двойного действия используются в воздуховодах аналогичного предназначения, которые применяются как для вентиляции здания, так и для очистки строения от продуктов сгорания пожара. Могут управляться автоматически от установки пожаротушения или иметь собственное устройство контроля, если помещение оборудовано автономными модулями газового пожаротушения.
Дымовые клапаны для систем противодымной вытяжной вентиляции представляют собой устройства дымоудаления являющиеся запорно-регулируемой аппаратурой.

Устройства монтируются в местах пересечения трубопроводов системы дымоудаления и межэтажных перекрытий, стен и перегородок. Обычно такие приборы комплектуются двумя типами элементов управления:
- Электромагнит – экономный способ использования клапана, который находится в нормально закрытом дежурном состоянии. При обнаружении очага возгорания на электромагнит подается импульс, который снимает блокировку. Крышка поднимется благодаря механической силе пружины. В обратное – охранное состояние заслонка возвращается вручную.
- Электропривод – в дежурном состоянии закрытии и обесточен. При возникновении необходимости электрическое питание подается на заслонку, которую открывает электромотор. В исходное положение устройство возвращается автоматически по команде от системы пожаротушения или шкафа управления.
Взрывозащищенные клапаны бывают двух типов. Нормально открытыми и закрытыми. Их использование и монтаж в воздуховодах различного назначения регламентируется нормативными документами СНиП 41-01-2008 и СНиП 21-01-97. Такими устройствами комплектуются системы вытяжной промышленной вентиляции на опасных и агрессивных производствах. Их прочностные и эксплуатационные показатели значительно превосходят обычные устройства. Диапазон рабочих температур составляет -30°С до +40°С.

Назначение нормально открытого клапана

Огнезадерживающий нормально открытый (НО) клапан позволяет в случае возгорания в здании предотвратить распространение огня и дыма по воздуховодам, шахтам и вентиляционным каналам.

Компания «Меркор-ПРУФ» – одна из лидирующих фирм на территории России в сфере проектирования и изготовления устройств естественного дымоудаления и противопожарной механической вентиляции. Мы выпускаем сертифицированные огнезадерживающие клапаны, соответствующие российским и международным стандартам. Наши инженеры разрабатывают системы естественного дымоудаления и вентиляции с учетом актуальных норм противопожарной безопасности. Чтобы добиться расчетных аэродинамических показателей работы противопожарных систем, можно использовать огнезадерживающие НО и противопожарные НЗ клапаны разной конструкции. Их задачи и принципы работы приведены в таблице

Клапан огнезадерживающий НО	Клапан противопожарный НЗ
Выпускается только в канальном исполнении	Доступны канальное и стеновое исполнения
В обычных условиях заслонка открыта. При поступлении сигнала управления она переводится в закрытое положение	В штатном режиме створка перекрывает проем или канал. При возгорании и возникновении задымления задвижка открывается автоматически или по сигналу с пульта диспетчера
В штатном режиме устройство не препятствует проходу газообразных сред через каналы. В закрытом – герметизирует их, удерживая пламя, горячий воздух, дым и прочие продукты горения от распространения в другие помещения	Противопожарные НЗ клапаны в открытом положении обеспечивают безопасную эвакуацию и работу пожарной команды в приточных системах. В вытяжных – удаляют продукты горения после пожара

Варианты исполнения по геометрии воздуховода

Мы производим противопожарные дымовые клапаны в следующих исполнениях:

Круглое. Устройства совместимы с воздуховодами диаметром от 100 до 1250 мм. Мы предлагаем клапаны для фланцевого и ниппельного монтажа.
Прямоугольное. Устройства устанавливаются в воздуховоды с размерами сторон от 100 до 1500 мм. Клапаны такого типа поставляются только с фланцевым соединением.

Ознакомиться с технической документацией и сертификатами на всю продукцию компании «Меркор-ПРУФ» можно на нашем сайте. Если вам нужна дополнительная консультация или вы хотите заказать оборудование, свяжитесь с нами по телефону или напишите на электронную почту.
