Регулировка карбюратора бензопилы своими руками

Инструкция по запуску бензопилы

Бензопила Partner 351 работает по тем же принципам и имеет схожее устройство, что и другие инструменты с бензомоторами:

1. Перед первым включением все составные части бензопилы Партнер 351 надежно прикручиваются, проверяется целостность корпуса.
2. Перед каждым запуском проверяется сила натяжения цепи. При необходимости цепь натягивается или расслабляется с помощью регулировочного винта.
3. Перед каждым запуском проверяется количество масла.
4. Запуск бензопилы производится только с твердой поверхности. Нога должна плотно прижимать инструмент к земле.
5. Перед запуском заслонка ставится в положение «открыто».
6. Кнопка запуска переводится в положение «вкл.» после чего надо 5 раз нажать на праймер и начать дергать за шнур стартера. Главное — заводить бензопилу плавно, без рывков.
7. После старта мотор должен поработать на холостом ходу 60 секунд. Затем можно приступать к работе, регулируя мощность с помощью дросселя.

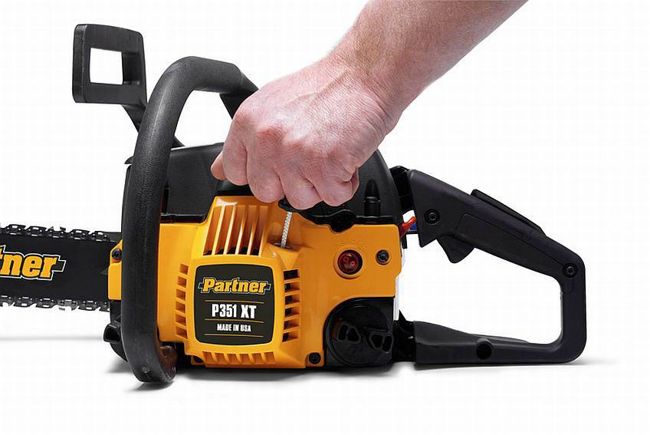

Запуск бензопилы Partner 351 XT

Ремонт своими руками и основные неисправности

В процессе эксплуатации бензопилы Партнер 351 могут возникнуть различные поломки и неисправности. Некоторые из них можно исправить своими руками, без обращения в сервисные центры и ремонтные мастерские.

1. При работе двигателя выделяется много черного дыма, бензопила глохнет на высоких оборотах? Скорее всего, забит глушитель. Для исправления проблемы его надо снять и удалить весь мусор и нагар. За долгие годы эксплуатации глушитель бензопилы Партнер 351, да и не только, сильно забивается нагаром. После влажной очистки глушитель должен высохнуть. На время ремонта входное отверстие от глушителя закрывается куском материи.
2. Не подаётся топливо? Причин может быть несколько:
   1. Засорен топливный фильтр или отверстие в топливном баке. Для исправления надо вынуть и почистить топливный шланг или сапун.
   2. Проблемы с регулировкой карбюратора, в том числе, засорение его каналов и мембран. Карбюратор бензопилы Партнер 351 состоит из множества мелких частей. Для ремонта лучше обратиться в сервисный центр.
   3. Недостаток топлива в баке. Для исправления надо подкачать топливо, и наполнить бак.
3. Проблемы в цилиндропоршневой группе, а именно потеря мощности двигателя или загазованность картера? Такие неисправности встречаются крайне редко, для точной диагностики и устранения может понадобиться специальное оборудование или полная замена блока цилиндра с поршнем. Можно попробовать визуально оценить состояние системы, для этого надо снять глушитель:
   1. Если наблюдается потеря мощности двигателя, то, скорее всего проблема с компрессией. Для диагностики надо с помощью манометра измерить давление в цилиндре. Если оно значительно меньше стандартного показателя в 8-9 атмосфер, то потребуется полная замена цилиндропоршневого блока.
   2. Если наблюдается интенсивное образование газов в картере, то надо внимательно изучить состояние поршневого кольца. Любая микротрещина или скол на его поверхности нарушают герметичность системы. Кольцо надо снять и заменить. Для этого лучше обратиться в ремонтную мастерскую.

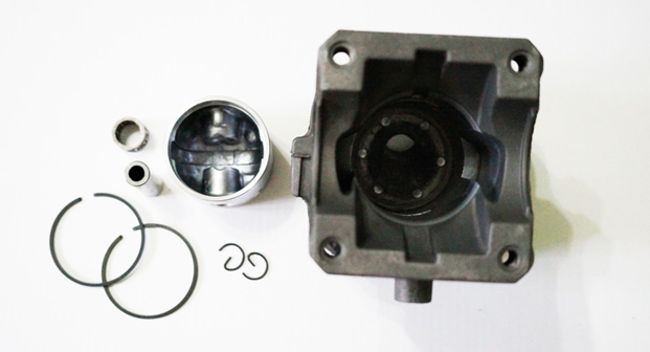

Цилиндро — поршневая группа Partner 351

Более подробно о решении проблем с холостым ходом и запуском двигателя можно узнать из видео по ремонту пилы Партнер 351.

Масло для бензопилы Партнер 350 – как выбрать?

Чтобы продлить сроки эксплуатации двигателя и других рабочих механизмов садового инструмента, необходимо использовать для приготовления топливной смеси качественное моторное масло. При сгорании в цилиндре оно должно образовывать как можно меньше золы, которая оседает на стенках глушителя и на свече зажигания.

Используемое для заправки моторное масло должно быстро растворятся в бензине и быть тщательно очищенным от вредных примесей, которые, со временем, оседают в узких каналах заводского карбюратора пилы Partner.

Кроме того, масло для бензопилы Partner 350 должно обладать высокими смазывающими и антикоррозийными свойствами, а также хорошо противостоять износу.

Лучше всего использовать для приготовления топливной смеси масла для 2-тактных двигателей брендов Stihl и Husqvarna. Они хорошо смазывают работающие узлы садового инструмента Partner и, при сгорании, не выделяют большого количества золы.

Устройство карбюратор бензопилы Урал. Регулировка карбюратора бензопилы walbro правильно

медленно набирает обороты (бедная смесь), то необходимо винт 1 карбюратора частично вывернуть. Обороты двигателя уменьшатся. Для повышения оборотов холостого хода винт 3 необходимо частично завернуть. Снова проверить двигатель на приемистость; — по окончании регулировки винт 3 зафиксировать контргайками 2 (рисунок 1).

4.5.2 Регулировка двигателя на максимальную мощность

Данную регулировку следует производить после 25-часовой обкатки бензопилы в эксплуатации и после регулировки холостых оборотов двигателя. Регулировка производится винтом 2 (рисунок 2) карбюратора, путем забеднения или забогащения горючей смеси на рабочем режиме двигателя. При частичном завинчивании винта смесь забедняется, при вывинчивании — забогащается. Наивыгоднейшее положение винта 2 карбюратора определяется экспериментальным путем проверки работы бензопилы при пилении древесины. При этом следует руководствоваться следующими требованиями к работе бензопилы.

а) Двигатель бензопилы должен развивать мощность обеспечивающую высокую производительность пиления при умеренной дымности выпуска.

б) Двигатель бензопилы должен иметь хорошую приемистость, не должен перегреваться, сбрасывать обороты и останавливаться при пилении древесины (перегрев двигателя—признак чрезмерно бедной смеси и перегрузки двигателя). Из-за отсутствия опыта возможны случаи полной разрегулировки карбюратора, при этом бензопила перестает нормально работать, пуск двигателя затрудняется.

Для восстановления нормальной регулировки необходимо винты карбюратора 1 и 2 (рисунок 2) установить в исходное положение следующим образом: а) винт 1 завернуть до упора и затем вывернуть на один оборот; б) винт 2 завернуть до упора и затем вывернуть на 1/2 оборота. После восстановления исходного положения регулировочных винтов произвести регулировку согласно описанным выше приемам.

рисунок 1-  Рычаг управления дроссельной заслонкой (вид снизу) 1-рычаг, 2-гайка, 3- винт

рисунок 2 —  Органы регулировки и управления воздушной заслонкой 1- винт малого газа, 2- винт полного газа, 3- рычаг воздушной заслонки (показан в положении «открыто»)

Масло для бензопилы Урал

Бензин разводить маслом М-8В в соотношении 1/20. Из длительного опыта использования — это самый лучший вариант. Свеча при этом долго не замасливается и служит максимально долго.

Масло в редуктор бензопилы Урал для смазки цепи М-8В

Для бензопилы Урал 70-76  приведенные выше данные другие. Для ознакомления более подробно читайте соответствующую инструкцию

Особо обратить внимание нужно на марку бензина, используемого масла, обороты двигателя, массу. Эта модификация не так широко применяется, но для тех кто ее использует есть подробное описание в документации вначале страницы

Устройство карбюратора бензопилы Урал

В процессе эксплуатации бензопилы Урал случаются разные неполадки в работе карбюратора, из за использования в основном не качественного топлива или нарушения правил эксплуатации.И для того чтобы попытаться восстановить работоспособность, необходимо знать устройство карбюратора бензопилы Урал.

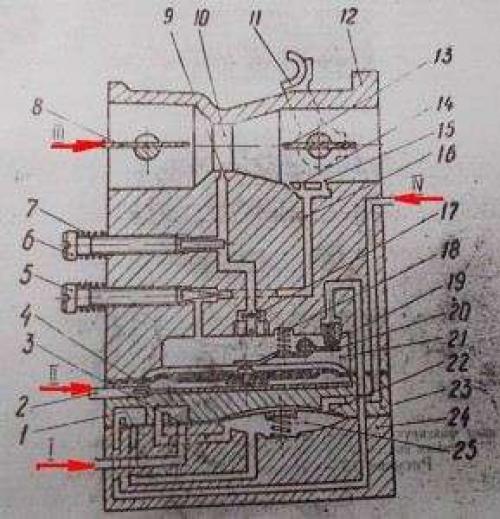

Фото-1.Принципиальная схема карбюратора бензопилы Урал-КМП-100У.

Карбюратор состоит из:

1-впускной клапан, обогатительная кнопка -2, всасывающий клапан-3, карбюраторная мембрана-4,

винт малого газа-5, винт полного газа-6, стопорная пружина-7, пусковая воздушная заслонка-8,

распылитель главной системы-9, диффузор-10, рычаг дроссельной заслонки-11, корпус карбюратора-12,

дроссельная заслонка-13,распылители системы малого газа-14 и 15, канал топливной системы малого газа-16,

обратный клапан-17, возвратная пружина-18, седло клапана-19, рычаг клапана-20, топливная полость регулятора-21,

мембрана насоса-22, корпус-23, крышка насоса-24, полость подкачивающего насоса-25. Обозначение стрелками на принципиальной схеме:

1-подвод топлива, 2-сообщение с атмосферой, 3-поток воздуха, 4-давление из картера.

Регулировка карбюратора бензопилы Партнер 371. Самая лучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!

Итак, давайте начнем!

Что же вам понадобиться?

• Во-первых, инструкция по эксплуатации самого устройства.
• Во-вторых, тахометр. Для чего именно он нам понадобиться, рассмотрим немного позже.
• В-третьих — отвертка.

Как ни странно, это все, что нам будет нужно.

Для начала внимательно ознакомьтесь с устройством вашей пилы. Что вам необходимо сделать первым делом, так это определить где находятся жиклеры карбюратора, а также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Один из них регулирует холостые обороты, а два остальных  – низкие и высокие.

Именно их вам необходимо будет регулировать, либо подкручивать, либо откручивать, чтобы обогатить или обеднить топливную смесь.

Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.

Но хочу вас предупредить, будьте внимательны при настройке карбюратора. Потому, как и обеднение, и обогащение топливной смеси, а также игра с частотой оборотов, имеет весьма серьезные последствия.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

1. Разболтались фиксирующие винты
2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
3. Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

• Низких оборотов – L
• Высоких – H
• Холостых – T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго  с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Бензопила партнер 350: неисправности и их устранение

Одной из главных особенностей данной пилы ее пользователи отмечают долговечность эксплуатации при минимальном количестве отказов. И все же они происходят. Чтобы определить, почему пила перестала работать, нужно произвести элементарную диагностику.

Если пила не заводится, то:

• отсутствует искра на свече;
• не подается топливо;
• не поступает воздух.

Сначала следует проверить наличие искры: выкрутив свечу, присоединив ее к высоковольтному проводу и положив на цилиндр, потянуть стартер. Если искра есть, то почистите и отрегулируйте зазор на свече (0,5 – 0,65 мм). Если ее нет, то нужно менять: либо маховик, либо катушку (магнето). Кроме этого может выйти из строя сама свеча или перебиться высоковольтный провод.

Следующим шагом будет проверка подачи топлива. Для этого нужно отсоединить от карбюратора подающий шланг и проверить его наличие. Отсутствие может означать, что забился топливный фильтр или система подачи. А еще может засориться сам карбюратор.

Если вы не имеете опыта в его ремонте и чистке – доверьте эту работу специалистам.

При ухудшении подачи воздуха пила должна заводиться, но работать будет плохо. Снимите и промойте воздушный фильтр. Ставьте его на место только после полного высыхания.

Если же пила хорошо заводится, работает на холостых оборотах и глохнет
при подаче газа
– скорее всего забит глушитель. Снимайте, разбирайте, мойте, ставьте на место и работайте дальше.

Легко своими руками вы также можете менять пильную шину и цепь, карбюратор, стартер, масляный насос, зажигание и сцепление.

Вот видео полной разборки данной пилы:

А заменить разорванный тросик стартера вам вполне будет по силам после просмотра этого ролика:

Более сложные ремонты бензопилы, связанные с заменой цилиндро-поршневой группы или коленвала, мы рекомендуем поручить специалистам, хотя, если вы хорошо знакомы с двухтактными двигателями, то особого труда вам эта работа не составит, а запчасти для бензопил Партнер – в России не дефицит.

Для увеличения картинки нажмите на ее миниатюру.

Советуем регулярно следить за исправностью группы безопасности: тормоза и улавливателя цепи. Помните, что пилу следует тщательно очищать от мелкой стружки. Она не только может забить технологические отверстия в масляном насосе и других местах, но и препятствовать работе тормоза.

Инструкция по эксплуатации для партнера 350

В этой инструкции
вы найдете не только подробное описание пилы, но и основные приемы работы с инструментом

Хотим обратить ваше внимание, что данная бензопила может работать на бензине АИ95 или АИ92 с добавлением масла для двухтактных двигателей в соотношении 1:50

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Инструкция по эксплуатации

Чтобы правильно использовать бензопилу и при этом не навредить своему здоровью, необходимо ознакомиться с инструкцией по применения и воду в эксплуатацию.

Бензопила партнер 350 инструкция по эксплуатации довольно проста.

Для начала нужно снять предохранитель и кожух шины. После надеть цепь и пилы, покрутив болт для натяжки до тех пор, пока самые слабые цепные звенья не станут касаться самого низа шины

Крепко затянуть шинные болты.Также важно Вы будете использовать

Чтобы проверить правильность установки надо потянуть вручную цепь – она должна плавно передвигаться по направляющим. Далее необходимо заправить цепное масло в специально отведенное для этого отверстие и проверить ход пилы. После можно осуществлять пробный запуск устройства.

Помните, что от правильного ввода агрегата в эксплуатацию во многом зависит его дальнейшая работа.
В отличии от ,
партнер 350 требует особенного подхода к регулировке зажигания, так как мощь двухтактного двигателя, номинал которого равен 1,3 кВт часто не дает плавного пуска а «выстреливает» раним зажиганием, что не просто неудобно, но и кране противопоказано для эксплуатации пилы.

Пример работы смотрите на видео:
