Регуляторы давления газа рдм

НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ

Реле давления мембранные РДМ-В соответствуют требованиям ТУ 4212-126-12150638-2005 и предназначены для контроля давления жидкостей и газов в системах регулирования и управления технологическими процессами а также на морских и речных судах в качестве сигнализаторов, для коммутации своими переключающими контактами внешних электрических цепей при достижении давления контролируемой среды заданного значения уставки как в направлении повышения (индекс А в шифре датчика), так и при понижении (индекс Б в шифре датчика) давления (см примеры заказа).

Датчики-реле, предназначенные для эксплуатации на кораблях, морских судах, с неограниченным районом плавания и речных судах, удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и «Правил классификации и постройки судов внутреннего плавания» Российского Речного Регистра.

В условном обозначении таких датчиков проставляется дополнительный буквенный шифр МР или РР соответсвенно.

Уставка датчиков-реле оговаривается при заказе и может быть задана в диапазонах согласно таблицы 1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

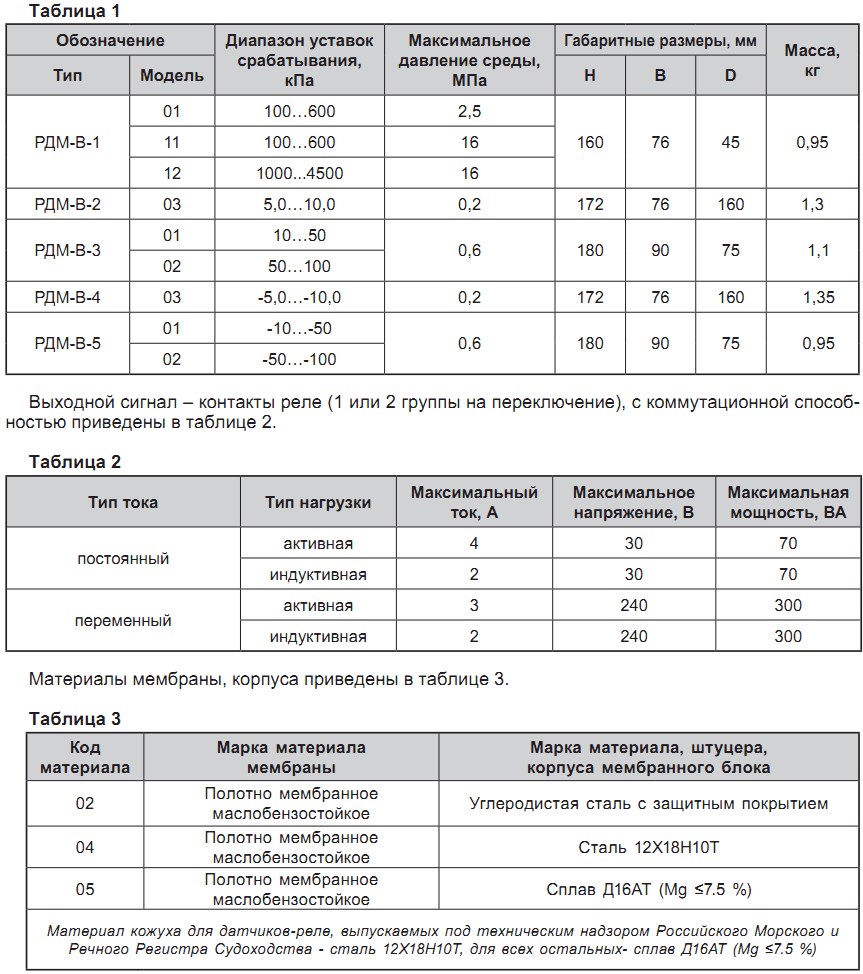

Габаритные размеры, пределы уставок срабатывания, максимальное давление измеряемой среды приведены в таблице 1.
Присоединительный размер – резьба М20 х 1,5 или по заказу.
Электрические схемы соединений приведены на рисунках 2, 3.
Устойчивость к воздействию температуры и влажности окружающего воздуха по ГОСТ Р52931-2008 исполнение С2.(-40 ÷70°С)
Степень защиты от пыли и воды по ГОСТ 14254-96 – IP54.
Устойчивость к механическим воздействиям датчиков – реле без шифра МР по ГОСТ Р52931-2008– группа N2. Температура измеряемой среды, °С -25…+80°С.
Дифференциал срабатывания датчика (минимальное изменение давления, вызывающее переключение контактов датчика) не более 8% от верхнего значения уставок срабатывания для датчиков РДМ-В-1, РДМ-В-3, РДМ-В-5 и 10% от верхнего значения уставок срабатывания для датчиков РДМ-В-2 и РДМ-В-4. Предел суммарной погрешности прямого срабатывания не более 1% от верхнего значения уставок срабатывания для датчиков РДМ-В-1, РДМ-В-3, РДМ-В-5 и 1% от верхнего значения уставок срабатывания для датчиков РДМ-В-2 и РДМ-В-4

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.
• Давление воды постоянно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
• По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
• Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
• Диапазон давлений – разность двух предыдущих показателей.
• Значение максимально допустимого давления выключения.

Описание

В основе работы дефектоскопов лежит способность ультразвуковых колебаний (УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий. Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями, которые электрически связаны с ультразвуковыми каналами контроля.

Дефектоскопы осуществляют контроль материалов и изделий ручными прямыми и наклонными ультразвуковыми преобразователями (ПЭП) эхо-методом, теневым и зеркальным методом при контактном способе ввода УЗК.

Измерение координат залегания дефектов и амплитуд эхо-сигналов от них производится автоматически с выводом информации на экран цветного индикатора. При выявлении дефектов в установленных зонах контроля предусмотрена возможность срабатывания звуковой и световой сигнализации.

Конструктивно дефектоскопы представляют собой единый корпус измерительного блока, имеющий автономный источник питания постоянного тока.

Для предотвращения несанкционированного доступа дефектоскопы пломбируются на задней стороне электронного блока, в соответствии со схемами, приведенными на рисунке 2.

Дефектоскоп предназначен для ультразвукового контроля зон сварки стыковых, угловых, нахлесточных и тавровых соединений, выполненных электродуговой, электрошлаковой, газовой, газопрессовой, электронно-лучевой и стыковой сваркой оплавлением в конструкциях из углеродистых и легированных сталей и сплавов, в том числе в железнодорожных рельсах, для выявления трещин, непроваров, пор, неметаллических и инородных металлических включений, для выявления коррозии металла, усталостных и коррозионно-усталостных трещин, а также дефектов в сварных швах элементов металлоконструкций железнодорожных мостов, изготовленных из малоуглеродистых и низколегированных сталей, соединенных методом сварки, заклепками или болтами.

Дефектоскопы может применяться так же для выявления аналогичных дефектов в конструкционных элементах грузоподъемных механизмов, а также использоваться при контроле других объектов, на наличие в них аналогичных дефектов.

Доработка реле давления РДМ-5 (РМ5).

В составе большинства насосных станций применяется механическое реле давления РДМ-5. Работа его основана на балансе давлений – воды в баке и двух пружин в самом реле. Настройка верхнего и нижнего пределов реле осуществляют путем корректировки силы сжатия и выпрямления пружин. В конструкции реле присутствует третья дополнительная пружинка-булавка, которую часто оставляют без должного внимания. В процессе эксплуатации насосной станции может возникнуть ситуация, когда правильно настроенные пределы реле самопроизвольно начинают сдвигаться в ту или иную сторону. И если смещение давления включения не критично, то в случае увеличения значения отключения насос будет не в состоянии накачать нужное количество воды в гидроаккумулятор. Давление в баке попросту перестанет расти, достигнув максимума для насоса. В результате, реле давления не отключит насос от электрической сети, что означает его непрерывную работу в предельном режиме и скорый выход из строя.

Почему же смещаются пределы? Смещение может происходить по двум основным причинам: потеря воздуха в баке гидроаккумулятора и из-за той самой вышеуказанной маленькой пружинки в конструкции пластмассовой рамки, приводящей в движение шток с подвижными контактами. Одной своей стороной эта пружинка вставляется в специальные пазы-защелки на пластмассовом основании реле, а вторая сторона закрепляется в аналогичных пазах рамки. Пружинка эта с одной стороны согнута в кольцо (видно на фото), что и обеспечивает пружинные свойства, а с другой – просто немного выгнута, благодаря которому осуществляется фиксация от перемещений.

При каждом срабатывании реле пружинка немного проворачивается в пазах. И при активном использовании насосной станции количество циклов включения-отключения может быть очень большим, поэтому пластмассовые защелки постепенно вырабатываются (истираются). В результате, изгиба булавки уже недостаточно, чтобы предотвратить её постепенное смещение влево-вправо. Как следствие – изменяется сила давления этой пружинки на пластмассовую рамку, что и вызывает смещение настроенных пределов реле.

Первое время, для возобновления нормальной работы насосной станции можно снять крышку реле и сдвинуть пружинку на свое место. Это наиболее простое решение проблемы, но следует понимать, что при той же интенсивности использования повторное смещение неминуемо. Второй вариант немного более сложен – аккуратно подогнуть имеющийся изгиб пружинки, увеличить угол, а, значит, сделать фиксацию более надежной. Ну и самое кардинальное решение – выровнять изгиб булавки, а вместо него применить маленькую муфточку с болтовым зажимом. Подобно тем крепежам, что используются для закрепления провода в розетках и выключателях.

В следующей доработке нуждаются электрические контакты. Как известно, они рассчитаны на определенный допустимый ток. Однако частые включения-выключения вызывают их постепенное подгорание и износ. Это происходит потому, что пусковой ток насоса всегда выше номинального (паспортного), а также при отключении появляется небольшая электрическая дуга между контактами. Чтобы уменьшить эти явления, следует контакты в реле подключать параллельно. То есть, определить нулевой провод в сети и соединить его с одним проводом насоса напрямую, без реле. А фазный провод сети подключить к двум сетевым контактам РМ5. Второй же провод насоса подключается к двум другим соответствующим контактам.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре – можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
Сразу проверяем. Для этого спускаем воду до включения насоса

Обращаем внимание на давление отключения. Оно тоже должно увеличиться
Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

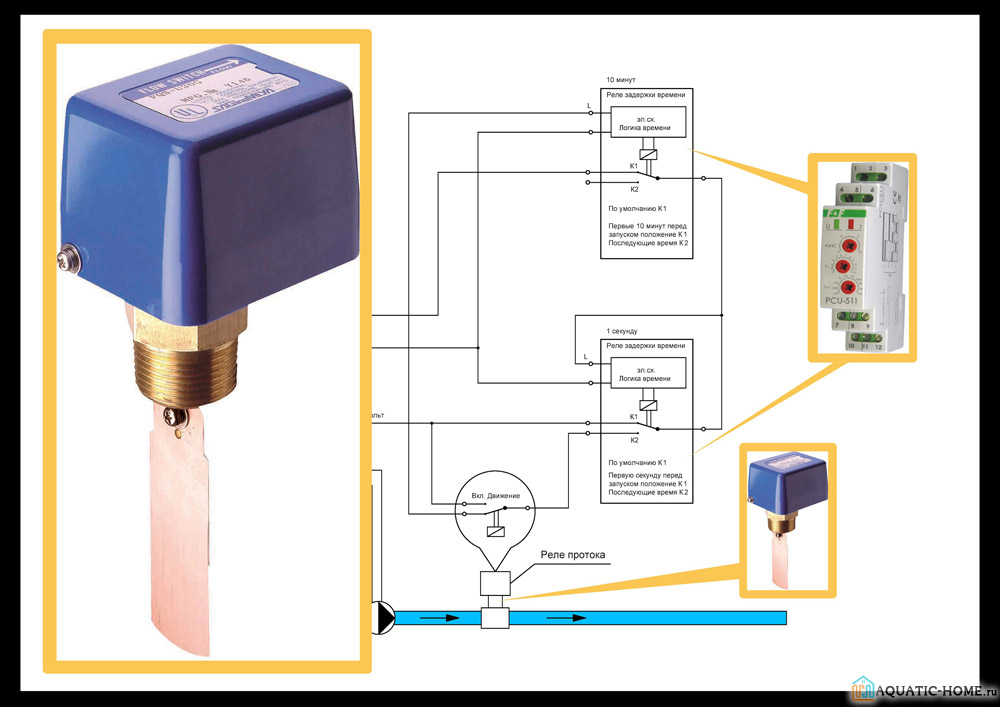

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Технические характеристики

Таблица 2 – Метрологические характеристики

Таблица 3 – Основные технические характеристики

Программное обеспечение

Программное обеспечение (ПО), установленное на дефектоскоп выполняет следующие функции:

–    устанавливает параметры работы каналов дефектоскопа;

–    синхронизирует работу каналов дефектоскопа;

–    получает от дефектоскопа результаты измерения;

–    выполняет обработку, визуализацию и регистрацию результатов контроля.

–    формирование параметров и сохранение до 200 настроек;

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Настройка уровней давления включения и выключения насоса

В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

• После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром

Это важно. Мы будем им пользоваться при настройке

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Настройка реле давления насосной станции.

“дельта Р”Чтобы понять, что и куда вращать – рассмотрим упрощённый принцип работы насосной станции“определенное давление”

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку “P” вращают по часовой стрелке, а если нужно уменьшить – против (обычно рядом есть обозначения “+” и “-“). Вращать следует постепенно – оборот, пол-оборота. Чем выше значение “P”, тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что

Какие же значения “P” и “ΔP” выбрать? Каждый для себя определяет это индивидуально. Высокое давление отключения и низкое для включения – много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давлений при полном и почти пустом баке. А у кого-то разница ΔP мала и насос часто подкачивает воду в бак, зато давление в системе ровное и комфортное

Также следует обратить внимание, что при всех настройках, связанных с манометрами, необходимо учитывать их возможную погрешность. Трущиеся части подвижной пластмассовой рамки реле давления изначально имеют заводскую смазку, но ее, как правило, крайне мало, поэтому разумным решением будет нанесение дополнительной смазки

Поверка

осуществляется по документу МП 056.Д4-16 «ГСИ. Дефектоскопы ультразвуковые УДС2М-35. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14.12.2016 г.

Основные средства поверки:

–    Тестер ультразвуковой УЗТ-РДМ (Рег. №44488-10)

–    Осциллограф цифровой ТБ81012В (Рег. №32618-06

–    Контрольные образцы №2 и №3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (Рег. №06612-99).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Знак утверждения типа

наносится на заднюю панель электронного блока дефектоскопа методом наклеивания этикетки и на титульном листе руководства по эксплуатации методом печати.

Таблица 4 – Комплектность средства измерений

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

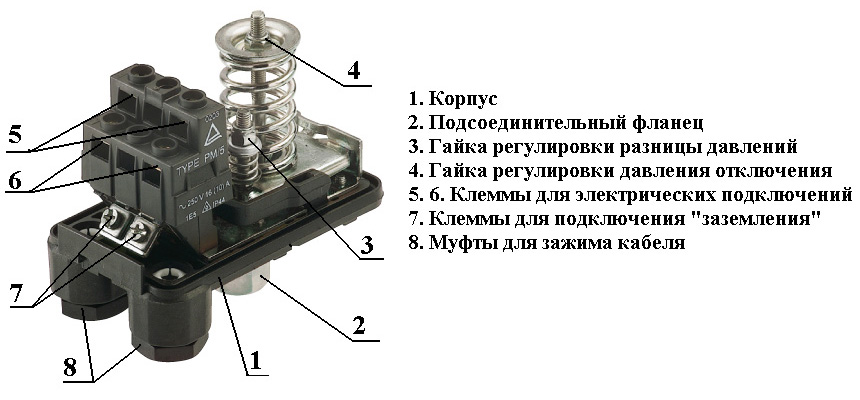

Устройство реле давления

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключите питание устройства;
• попробуйте руками провернуть вал мотора;
• если он не крутится – проблема в пусковом конденсаторе;
• выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

• в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
• аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
• проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Устройство насосной станции

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Как правильно провести регулировку

Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.

Заводские настройки:

• напряжение: 220-230 В;
• температура: 0…+40°С;
• рекомендуемый размер давления: 1,1-4,8 атм;
• нижняя граница срабатывания – 1,2 атм;
• верхний уровень – 3,1 атм;
• разница давления: 1,8 атм.

Подключение и настройка реле РДМ-5:

1. Подключить устройство к выпускному штуцеру насоса.
2. Открыть защитный кожух.
3. Подсоединить контакты РД к центральной электрической сети при помощи трехжильного кабеля сечением 1,5 мм² (паспорт прибора).
4. Запустить установку, при этом все краны в системе должны быть открыты. После удаления воздуха из водопровода перекрыть подачу и отключить питание.
5. Установить кожух РД.
6. Запустить станцию и зафиксировать нижний порог срабатывания.
7. Подождать какое-то время, пока давление в магистрали не достигнет предельного уровня, при этом станция должна отключиться автоматически. Запомнить или записать значение, которое было на шкале манометра.
8. Полученные результаты сравнить с заводскими рекомендациями. Если снятые параметры отличаются от нормативов или работа реле не обеспечивает достаточную силу напора, можно подкорректировать настройку самостоятельно.

Как настраивается нижний предел давления

Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.

Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.

Точная регулировка – инструкция по стабилизации давления в домашней системе водоснабжения:

1. Отключаем гидроаккумулятор и присоединяем РД к точке приема.
2. Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
3. Манометр зафиксировал 3 атм.
4. Снимаем кожух реле.
5. С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения – 2,5-3,1 атм.
6. Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма – 1,5 атм).
7. В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
8. Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.

Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.

Стоимость реле и гидроаккумуляторов некоторых производителей

Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.

Представлено реле давления Джилекс РДМ-5

Статья по теме:

Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.

Гидравлическая емкость Тополь на 24 л

Гидроаккумулятор Джилекс, вмещающий 24 л
