Основные неисправности насосного оборудования - ремонт - эксплуатация и регулирование гидравлических машин

Характерные неисправности и ремонт

Если насос “Водомет” находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, владельцы обычно предпочитают сэкономить и выполнить ремонтные работы самостоятельно. Некоторые операции, например, замену износившихся рабочих колец, выполнить просто.

А вот если нужна перемотка двигателя, лучше поручить это дело специалистам. Что касается запасных частей и комплектующих, то их можно приобрести без особых проблем и по вполне умеренной цене.

Компания “Джилекс” охотно реализует запчасти к своей продукции. Их продают и в профильных магазинах, и в сервисных центрах. Можно обратиться и непосредственно к заводу-изготовителю.

Так выглядит результат проникновения воды в отсек двигателя, если корпус по каким-то причинам плохо загерметизирован – конденсатор испорчен, его следует заменить

По характеру поломки устройства можно приблизительно судить о том, какие именно ремонтные работы понадобятся.

Вот перечень характерных проблем, с которыми приходится сталкиваться владельцам насосов “Водомет”:

Устройство не включается.
Корпус насоса бьется током.
Напор воды в системе заметно снизился.
Насос работает неравномерно, издавая нехарактерные для нормального функционирования звуки.

А вот список неисправностей, которые характерны для этих симптомов и пути их устранения:

Сгорела обмотка двигателя. Его придется полностью заменить.
Отошел контакт или перебит провод. Нужно вскрыть корпус двигателя, восстановить соединение с контактами и/или целостность электрокабеля.
Целостность корпуса двигателя нарушена. Как следствие, промок конденсатор, его следует заменить новым аналогом.
Износились рабочие колеса. Нужно разобрать насос и заменить их новыми элементами.

Разумеется, если уж насос извлечен из скважины для ремонта, имеет смысл провести полную диагностику агрегата. Насос разбирают, осматривают прокладки, шайбы, стаканы, рабочие колеса и прочие элементы. Если заметны следы износа, сразу же нужно позаботиться о замене таких элементов.

Затем имеет смысл разобрать двигатель, протестировать состояние контактов и подающего провода. Если необходимо, найти место повреждения кабеля и восстановить соединение. Иногда стоит полностью заменить провод электропитания.

Проблемы с отсыревшим конденсатором обычно очевидны даже по внешнему виду. Припаять новый конденсатор обычно не сложно, но во время обратной сборки следует устранить и причину неисправности, т.е. обеспечить достаточную герметичность корпуса двигателя.

Сгоревшую обмотку двигателя, как уже упоминалось, выполнить правильно в домашних условиях будет сложно. Эту операцию можно заказать на заводе, а все остальные работы выполнить самостоятельно. Так ремонт обойдется дешевле. В отдельных случаях проще и надёжнее заменить двигатель новым устройством.

При разгерметизации двигателя наблюдается ситуация, которую специалисты характеризуют словом “эмульсия”. Это значит, что в корпус двигателя попала вода и смешалась с маслом, превратив его в эмульсию. Масло необходимо слить и полностью заменить.

Ни в коем случае нельзя заменять эту жидкость каким-то обычным машинным маслом. Единственная пригодная смазка для насосов “Водомет” – чистый глицерин. Дело в том, что в случае поломки масло может попасть в скважину и существенно испортить качество воды. Избавиться от такого загрязнения очень непросто.

Составные части насосной станции

Ремонт насосной станции водоснабжения своими руками нужно начинать с изучения узлов агрегата и принципа работы. Составляющие:

Агрегат, который качает воду из источника – скважины или колодца. Чаще всего это поверхностное оборудование, которое поддерживает одинаковое давление в системе.
Труба, опущенная в воду, через которую насос всасывает жидкость. На конце трубы обычно имеется обратный клапан, чтобы после остановки двигателя вода не стекала обратно в скважину.
Гидроаккумулятор с резиновой мембраной внутри. В него закачивается определенное количество воздуха. Другая половина занята резиновой грушей, в которую поступает жидкость. При достижении нужного давления воздух давит на мембрану, и она выталкивает воду в трубы для подачи в дом.
Манометр и реле относятся к блоку управления станцией. Задача реле – отдавать сигналы на включение/выключение двигателя. На мониторе манометра можно визуально оценивать уровень давления. Есть нижний порог давления – он настраивается на этапе производства, есть верхний, который устанавливает мастер, исходя из размеров дома и высоты, на которую нужно поднять жидкость.

Если ломается один узел, проблема может затронуть другие.

Работает насосное оборудование следующим образом: при включении двигателя насос начинает закачивать воду в систему. При достижении верхнего порога давления, контакты реле размыкаются и оборудование отключается. В доме в этот момент включен кран или какое-либо устройство, потребляющее воду. Как только давление снижается до нижнего порога, реле снова срабатывает и двигатель включается, станция начинает закачивать новую порцию воды.

Неисправности защитных систем насосов

Обычно правильно собранная система водоснабжения и качественные насосы имеют устройства, предотвращающие их работу в режиме холостого хода.

В случае неисправности подобных защитных устройств: реле сухого хода скважинного и поплавковые выключатели дренажников, колодезного или фекального насоса, приборы могут работать при отсутствии воды.

Иногда поплавковый выключатель колодезных или дренажных помп вследствие неправильной установки не опускается вместе с падением уровня воды (попадает на бугор или цепляется за выступающий предмет) — это приводит к работе электронасоса в режиме холостого хода и дальнейшему выходу его из строя.

Вибрационные помпы, обычно не имеющие в системе подключения наружных защитных устройств, работая долгое время без воды после падения ее уровня, могут выйти из строя при отсутствии встроенной термозащиты.

Другие распространенные неисправности

Есть еще несколько видов поломки насосной станции. Например, происходит постоянная закачка воды, случается, когда перестает работать реле регулировки вследствие износа. Для устранения неисправности необходимо зажать растянутые пружины реле и, если необходимо, почистить его от засорения.

Когда насос не качает воду из скважины, первым делом надо проверить, есть ли электричество в цепи. Если все в порядке, причиной неисправности может быть обмотка электрического двигателя. При пробоях обмотки мотор не работает, и чувствуется запах горения изоляции. Ликвидация проблемы состоит в полной замене двигателя.

https://youtube.com/watch?v=4HTzY8JTz1c

Еще один случай неисправности системы — это издание звука без вращения насосного устройства. Виновником бывает длительный простой. Колеса ротора «застывают» на внутренней поверхности станции. Для начала разрабатывается вал насоса путем проворачивания его руками, при необходимости чистится от мусора крыльчатка.

Поскольку корпус насоса имеет еще диффузор с соединенной направляющей, то гидрофор останавливается и при его неисправности. Решение — заменить диффузоры для насосных станций с последующим сбором насоса в обратном порядке.

Случается этот сбой, когда перестает работать конденсатор клеммной коробки. Тестером электрики определяется неисправность, случающаяся часто в двигателях, работающих по трехфазной схеме. Когда конденсатор замыкает, он плавится или темнеет, выход один — замена детали. Главное — убедиться в надежном скреплении проводов, иначе конденсатор будет нерабочим.

Практически все поломки станций насосного оборудования устраняются, и ремонт насосной станции своими руками — не миф.

Сам процесс установки и самостоятельное обслуживание насосных станций требуют много времени, значительного начального вложения денежных средств, но зато они окупаются отсутствием платы за потребляемую воду.

Самостоятельный ремонт

К сожалению, поломки не всегда бывают простыми. Есть и более сложные причины выхода из строя насосной станции, которые, тем не менее можно устранить своими руками.

Износ сальника двигателя приводит к утечке питьевой воды.
Для устранения поломки необходимо демонтировать насос и разобрать корпус, сняв крыльчатку. Все детали раскладываются на столе в той последовательности, в которой они извлекались из корпуса!
Сальник препятствует протечке воды через вал. Чтобы снять крыльчатку, потребуется открутить болт. Для этого с противоположной стороны насоса снимается крышка, расположенная над вентилятором охлаждения, и сам вентилятор.
После этого с помощью тисков можно зажать вал – болт открутится без проблем. Сальник закрепляется на валу стопорным кольцом. Сначала снимается первая часть сальника. Затем откручиваются болты на консоли и вынимается весь двигатель. После этого извлекается вторая часть сальника. Новый сальник устанавливается в обратной последовательности.
Проблемы с реле (замедленная реакция на падение давления, например) зачастую связаны с уменьшением отверстия, идущего к мембране реле в связи с окислением металла и появлением на нём отложений.

Для устранения проблемы обесточивается станция и спускается вода из системы. Отсоединяются провода блока управления. С помощью гаечного ключа откручивается реле. С него вынимается блок мембраны и прочищается небольшой отвёрткой отверстие забитое ржавчиной.

Точно таким же способом очищается техническое отверстие в муфте, установленной на гидроаккумуляторе (в месте крепления реле). Затем блок реле собирается в обратной последовательности и устанавливается на место.

Для продолжительного срока эксплуатации оборудования важно своевременное техническое обслуживание. Оно включает в себя:

контроль давления воды и воздуха в гидроаккумуляторе;
регулярное очищение контактов и мембраны реле.

Поломка насоса этого бренда случается крайне редко.

Особенно при правильной настройке реле давления, обеспечивающего бережную эксплуатацию насоса.

Особенности конструкции и принцип работы

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании. Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Принцип действия этого прибора следующий:

Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

2 Нюансы установки

Процедуру ремонта можно произвести своими руками, сэкономив на этом около 1000 рублей (столько же стоит обратный клапан для вентиляции ) — примерно столько пришлось бы отдать мастеру за работу по замене, в которой, в принципе, ничего сложного и нету.

Замена мембраны в насосной станции поэтапно выглядит следующим образом:

Работа ведётся после того, как вода из бака была откачана, и насосная станция обесточена.
Собственно, передний фланец с бака гидроаккумулятора снимается, и старая мембрана извлекается.
Если удалить полностью воду из системы не удалось – болты крепления фланца лучше отпускать постепенно, и вытекающую воду удалять подручными средствами.
Внутренняя поверхность бака в случае целостности мембраны должна быть абсолютно сухой. Соответственно, после извлечения «груши», если там осталась вода – поверхность нужно максимально просушить.
Затем на место старой емкости устанавливается новая (иногда советуют дополнительно место соединения «груши» и бака обработать герметиком), и фланец прикручивается на место.
После установки мембраны нужно возобновить внутреннее давление гидроаккумулятора. Для этого при помощи компрессора через ниппель с задней стороны бака закачивается воздух (следует добиться того же давления, которое было при работе насосной станции в обычном режиме, сверяясь с манометром).

После этого станция подключается и производится тестовое включение. Если замена мембраны произошла из-за разрыва – теперь в работе насосной станции не должно быть проблем. Такую же схему работы имиеют насосы для теплого пола и ручные вакуумные насосы .

Мембрана нуждается в периодической (примерно раз в год или два) замене, иначе она может лопнуть при эксплуатации, и менять её всё равно придётся.

Кроме того, при длительном использовании «груша» сильно растягивается и заполняет объём бака гидроаккумулятора, что заставляет автоматический насос постоянно подкачиваться, чтобы нормализовать давление. Это, что логично, влияет на его износ не в лучшую сторону.

Признаком того, что необходим ремонт, и мембрана нуждается в замене, может служить ситуация, когда насосная станция, к примеру, резко включается или останавливается при каждом открытии крана, или функционирует рывками.

Манометр при этом показывает резкий сброс давления сразу после выхода на расчётный режим работы. Такой же имеется у ручного насоса и насосных станций водоснабжения .

Обычно это означает разрыв мембраны. С задней стороны бака есть небольшой клапан (штуцер, используется для накачивания воздуха, если нужно подправить давление внутри бака), через который вода течь не должна в рабочем состоянии насосной станции (когда ничего не нарушено).

Если это происходит (несложно проверить) — мембрану нужно менять. При обычной работе гидронасосной станции вода не должна попадать между стенками бака и мембраной.

Итого, замена мембраны необходима:

Периодически, для увеличения срока службы насосной станции;
Если мембрана повреждена. Частая проблема водяных насосов и насосов для аквариума .

Своевременная замена износившейся «груши» — дело весьма важное и необходимое. Ведь именно он точности ее работы и зависит правильность поддержания давления в системе

К примеру, если она будет работать неверно — насос может включаться чаще без необходимости, а значит — потреблять больше энергии, увеличивать собственный износ и создавать дополнительную нагрузку на трубопровод.

Естественно, подобные последствия не слишком полезны, так что периодически мембрану следует осматривать, и по необходимости — сразу же заменять.

2.1 Нюансы установки (видео)

История длиной в несколько лет. В дачном хозяйстве имеется насосная станция Einhell HW 811 для водоснабжения, которая делает нашу жизнь немного комфортнее. Служит она уже лет 5-7, точно не помню.

Пару лет назад произошла первая поломка, лопнул шланг подводки к гидроаккумулятору. Найти оригинальный шланг, либо шланг похожей конструкции мне не удалось.

2 Модельный ряд оборудования

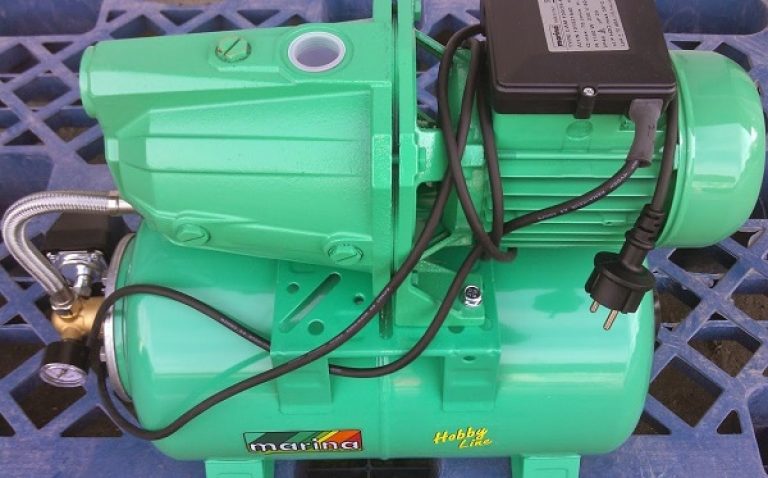

В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:

Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
Marina APM — насосы для скважин глубиной до 50 м;
Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.

Рассмотрим каждую из представленных линеек подробнее.

2.1 Marina CAM

Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.

Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.

Среди станций с оптимальным соотношением цена/качество выделим:

Marina Cam 80/22;
Marina Cam 60/25;
Marina Cam 100/25.

Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м 3 /час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.

Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м 3 /час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.

2.2 Marina APM

Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.

Технические характеристики:

напор — до 20 м;
пропускная способность — 2.4 куб/час;
мощность центробежного двигателя — 1100 Вт;
диаметр подающего патрубка — 1″.

АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.

2.3 Типовые неисправности и ремонт

Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:

Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.

Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.

Вышеприведенная схема демонстрирует стандартное реле давление насосов Марина. На нем, под пластиковой крышкой корпуса, расположены две пружинки. Большая из них вращается по часовой стрелке, она отвечает за минимальное давление в баке, при котором станция включается. Вращая маленькую пружину мы настраиваем максимальное давление, по достижению которого насос отключается.

Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.

Ремонт разгерметизированных труб насосной станции

Основной проблемой при разгерметизации входящего трубопровода является вышедший из строя обратный клапан. Для устранения проблемы нужно провести ремонт данного устройства. Для этого обратный клапан вынимают и разбирают. Осмотр позволит понять причину сбоя работы устройства. Их может быть несколько, а именно:

Заполнение отверстий налётом;
Ослабление пружины;
Износ внутренних элементов.

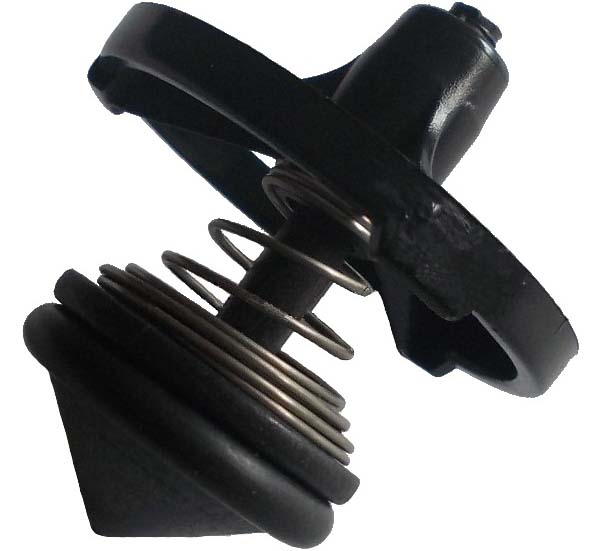

Первая неисправность устраняется довольно просто. Клапан насосной станции требуется как следует промыть в проточной воде и прочистить имеющиеся в нём отверстия. Если ослабла пружина, отвечающая за перемещение штока, то ремонт можно выполнить, только заменив данную деталь. А вот при износе внутренних элементов клапана придётся приобрести новый. Только так можно вернуть станции способность снабжать дом водой.

Ещё одной причиной разгерметизации трубопроводной системы насосной станции является непосредственное повреждение стыков и соединений. Вероятные места протечек располагаются в резьбовых соединениях, если были использованы металлические или полипропиленовые трубы. Если в качестве подающего трубопровода используется шланг, то проверять необходимо штуцерные соединения.

Ремонт резьбового соединения производится с помощью льна, который подматывается стык. При проблемах со штуцерными соединениями трубопроводов насосных станций основой проблемы является растянутость шланга. Ремонт можно провести, добавив на соединение дополнительный хомут. Если это не помогает, то повреждённый участок необходимо удалить.

Трубопровод насосной станции может быть повреждён на самой трубе или шланге. Ремонт такого участка произвести своими силами может не получиться, поэтому рекомендуется заменить повреждённый участок.

Проблемы с мембраной или давлением в гидроаккумуляторе

Сменная мембрана для гидроаккумулятора

Мембрана изготовлена из плотной резины. Здесь может быть две проблемы:

резина лопнула и требуется замена;
давление в гидроаккумуляторе меньше положенного – резина длительное время подвергалась излишнему растяжению и в конце концов не выдержала.

Если надавить на ниппель, который находится под пластиковой крышкой, оттуда потечет вода. Это явный признак того, что резина потеряла целостность и придется поменять мембрану, либо место крепления к аккумулятору прохудилось, либо нужно менять золотник.

Мембрану можно купить в магазине в отделе насосного оборудования или заказать в сервисном центре. Если нужно поднять давление в гидроаккумуляторе, пользуются обычным велосипедным насосом. Верхнее давление, которое показывает манометр – это сумма давления воды в мембране и давления воздуха в мембранном бачке. Вместе они показывают, к примеру, 2,9 атмосфер. Из них 0,8 атмосферы будет приходиться на воздух. Наблюдая за показаниями манометра при выключенном оборудовании, нужно подкачать воздух в гидроаккумулятор.
