Принцип работы системы

Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

Устройство роллетных ворот:

Полотно из роллетных профилей – ламели, соединенные между собой продольными зацепами.

Направляющие – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.

Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

Приемный вал – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.

Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.

Короб – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.

Привод – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.

Еще приводы подразделяются на:

• внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;
• осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.

Последние более дорогие. Рекомендуются для тяжелых ворот.

Замки – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.

Ворота роллетные имеют ограничения по габаритам:

• по ширине – от 150 до 430 см;
• по высоте – от 150 до 270 см;
• по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.

Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.

Управление автоматической системой предусмотрено в нескольких вариантах:

• кнопкой, которая устанавливается в стене у створки;
• дистанционно – с пульта или специального брелка, радиус действия – 50 м;
• с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.

Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.

Монтаж конструкции

При монтаже конструкции лучше всего обратиться за помощью в квалифицированную фирму. Так как каждая компания делает собственные настройки узловых механизмов и автоматических блоков. При установке конструкции необходимо тщательно проверять качество сборки полотна и закрепления опорных рельс

Также стоит обратить внимание на состояние панелей. В редких случаях при перевозке их могут повредить

Это сказывается на теплопроводных качествах изделия и значительно снижает эксплуатационные характеристики

Немаловажно оставить все технические зазоры и допуски, чтобы ворота не примерзали и не падали на пол при поднятом состоянии

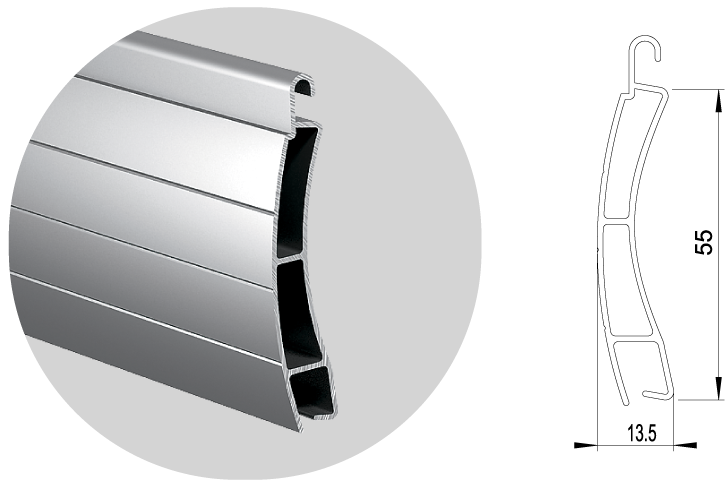

Профили роллетные роликовой прокатки

Лакокрасочное покрытие

Профили роликовой прокатки «АЛЮТЕХ» изготавливаются из алюминиевой ленты с двухслойным полиуретановым покрытием с интегрированными частицами полиамида (ПУР/ПА). Полиамидные частицы отличаются большей твердостью и стойкостью к истиранию.

Равномерное пенозаполнение

Пенозаполнение профилей роликовой прокатки «АЛЮТЕХ» равномерное, без пор и полостей. Это гарантирует высокую устойчивость профилей к нагрузкам и минимизирует деформацию.

Оптимальная толщина алюминиевой ленты

Для производства профилей роликовой прокатки и роллформинговых защитных коробов всегда используется лента строго установленной толщины. Это гарантирует стабильные прочностные характеристики.

Качественное сопряжение всех конструктивных элементов роллеты

Стабильная геометрия роллетных профилей, защитных коробов и прочих комплектующих гарантируют качественное сопряжение всех деталей роллеты. Это обеспечивает отсутствие зазоров, выступающих частей, способствует бесперебойной работе привода и долгому сроку службы роллеты.

AR/40(N) — профиль алюминиевый с мягким пенным наполнением с двухслойным лакокрасочным покрытием. Профили могут быть с перфорацией и без перфорации. Перфорированные профили имеют узкие отверстия вдоль верхней замковой части. Рассеянный свет, проникающий сквозь отверстия, создает приятный полумрак.

Белый, близкий к RAL 9016

AR/41T(N) – энергоэффективный профиль. Основная особенность данного профиля – двусторонняя окраска. С одной стороны – стандартный цвет, с другой – специальное серебристое термо-покрытие с большим количеством алюминиевых частиц, которые обеспечивают более высокий коэффициент теплоотражения и, как следствие, способствуют сохранению тепла внутри помещения.

Белый, близкий к RAL 9016

AR/555(N) — профиль алюминиевый с мягким пенным наполнением с двухслойным лакокрасочным покрытием. Профили могут быть с перфорацией и без перфорации. Перфорированные профили имеют узкие отверстия вдоль верхней замковой части. Рассеянный свет, проникающий сквозь отверстия, создает приятный полумрак.

Белый, близкий к RAL 9016

Система управления

Широкий ассортимент приводов и аксессуаров для управления роллетными воротами позволяет выбрать оптимальный вариант управления: как классический ручной привод, так и более комфортное и современное решение – многофункциональные электроприводы с интеллектуальными системами управления.

Ручное управление:

Автоматическое управление:

• электроприводы со встроенным радиоуправлением, с системой распознавания препятствий, системой ручного аварийного подъема для управления воротами при отключении электроэнергии;
• элементы управления – от простых настенных выключателей до интеллектуальных систем управления: программируемых таймеров, датчиков света и тепла, ветра и дождя.

Подробная информация об электроприводах и автоматических системах управления содержится в разделе «Автоматика».

Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных ворот содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

Калитка в полотне

Этот вид калитки заказывают, если нужен дополнительный вход в помещение. Ее использование позволяет не только попасть в помещение без открывания ворот, но и сэкономить их ресурс. Опция позволяет пользоваться воротной конструкцией с максимальным комфортом.

В ассортименте «Алютех» представлены 3 варианта калиток:

Со стандартным порогом 145 мм(для ворот с размерами ширины от 4,5 до 7 м)

– Линейный доводчик;- Встроенный датчик положения калитки;- Противодождевой козырек;- Надежные металлические ручки;- Специальный ловитель, исключающий провисание створки.

С низким порогом 100 мм(для ворот с размерами ширины до 4,5 м)

– Линейный доводчик;- Встроенный датчик положения калитки;- Противодождевой козырек;- Надежные металлические ручки;- Специальный ловитель, исключающий провисание створки.

С плоским порогом 20 мм(для ворот с размерами ширины до 5 м)

– Линейный доводчик;- Встроенный датчик положения калитки;- Противодождевой козырек;- Надежные металлические ручки;- Специальный ловитель, исключающий провисание створки.

Обрамление калитки выбирают из двух базовых цветов – коричневого и серебристого. Альтернативные цветовые решения всегда доступны в каталоге RAL.

Выбор воротного полотна

Полотно – это главная видимая часть ворот. Собрано полотно из нешироких горизонтальных полос (ламели). Между собой ламели скрепляются с помощью продольно ориентированного замка-зацепа.

В нижней части воротного полотна расположена концевая деталь для лучшего прилегания к полу; в верхней – расположена деталь для лучшего закрепления на валу.

Ламели на въездные ворота изготавливают из алюминия или экструдированного профиля. По сравнению с оконными рольставнями, толщина и размеры воротных ламелей больше примерно в полтора раза, поскольку полотно ворот должно выдерживать значительную ветровую нагрузку.

Виды воротного полотна роллетных ворот

Рассмотрим материалы, из которых могут быть изготовлены роллеты.

Экструдированный профиль – пустотелый, но, благодаря ребрам жесткости, значительно прочнее роллформинга с полиуретановым наполнением.

Если предусмотрена «холодная» установка роллетных ворот (для неотапливаемых помещений), можно установить роллеты со смотровыми или вентилируемыми вставками.

Вентилируемые вставки – узкие щели в полотне, защищенные от влаги. Смотровые вставки – небольшие окошки в полотне. Они обеспечивают естественное освещение.

Наибольшей прочностью обладают стальные роллеты. Толщина стенок стального профиля – около 0,5 мм. Минус такого полотна – недостаточная коррозионная устойчивость. Достаточно незначительного повреждения покрытия, и вскорости могут появиться ржавые пятна.

Другой минус таких ворот – сильный шум, который роллеты издают при движении, а также во время града и сильного ливня. Кроме того, такие роллеты имеют больший вес по сравнению с алюминиевыми, поэтому заранее должен быть предусмотрен достаточно мощный привод.

Еще один фактор, который оказывает влияние на выбор материала, из которого изготовлены роллеты, – габариты воротного проема. Максимальная ширина полотна составляет:

• для алюминиевого профиля – 2,5 – 4 м;
• для экструдированного алюминиевого профиля – 4,7 – 7 м;
• для стального полотна – 7 – 11 м.

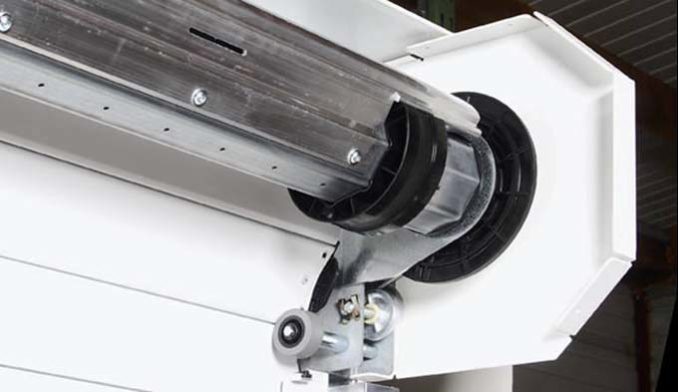

Устройство привода роллетных ворот

Недостатки роллетных конструкций

Несмотря на все достоинства, ворота имеют один значительный недостаток – необходима повышенная защита от падения рольставни. Даже легкие варианты полотна могут нанести увечья при падении. Подобные инцинденты, хоть и редко, но случаются при выходе из строя редуктора.

Чтобы избежать подобных ситуаций вся механика и автоматика должны проходить своевременный осмотр, приемный вал находится под защитой короба или кожуха. В качестве страховки все без исключения роллетные ворота оснащаются системой блокировки, для чего устанавливается аварийное торможение вала.

Недостатки:

1. При образовании наледи на ламелях роллетные ворота гаража с трудом поддаются открыванию, поэтому в холодный период поверхность следует обрабатывать специальными составами или подключать систему подогрева полотна.
2. При блокировке ворота невозможно открыть без разрезания металла, поэтому в гараж должен быть еще один вход через калитку.
3. Разрезать металл не так уж и сложно, поэтому боксу требуется дополнительная установка сигнализации, если постройка располагается на неохраняемой территории.
4. Рольставни имеют медленное движение, их нежелательно часто использовать: имеется ограниченное число циклов.

Установка

При наличии инженерного образования и владения навыками сборки установка роллетных ворот на гараж не представляется сложным. Для автоматики же требуется обязательное подключение специалиста.

Существует три основных способа монтажа, определяющих положение короба и направляющих:

• накладной – короб и направляющие крепятся снаружи гаража;
• встроенный – ниша для рулона оборудуется в верхней части проема, направляющие вдоль его вертикальных стоек, конечно, если позволяет толщина фасадной стены;
• комбинированные – кожух для полотна находится сразу за проемом, уже внутри гаража, рейки движения устанавливаются также в помещении, сразу за входом.

Существуют и более сложные варианты, например, когда короб расположен внутри бокса, а направляющие встроенные. Все зависит от необходимой степени защиты и финансовых возможностей заказчика. Особенно прост накладной монтаж.

Помимо стандартных инструментов для таких видов работ, вроде молотка или дрели, потребуются: перфоратор, пистолет, чтобы сделать заклепки, для подключения электропривода – мультиметр. Отделка предусматривает использование герметиков – силиконового и акрилового, для швов – монтажную пену.

Видео: установка роллет

Особенности установки

Роллетные ворота может установить любой мужчина, достаточно ознакомиться с инструкцией, посмотреть один-два ролика в интернете. Перед тем, как начинать работы, следует изучить соответствие строение конструкции, которая будет устанавливаться.

Первым делом происходит монтаж направляющих:

• наметка мест для отверстий;
• сверление стенок для крепежа;
• проделывание отверстий для заглушек на лицевой стороне системы (крупным сверлом).

Подготовка короба к монтажу:

• откручивание саморезов;
• снятие крышки, расположенной спереди;
• разметка и сверление отверстий для подводки электрической энергии и креплений.

Дальнейший ход работ:

• собрать направляющие рельсы, вставив их в пазы крышек, расположенных по бокам;
• сконструировать каркас, присоединив направляющие к коробу;
• приложить каркас к проходу;
• вымерять вертикаль уровнем;
• просверлить отверстия для фиксации;
• поставить рамку в проем;
• распечатать полотно;
• ввести ригели в пластину, находящуюся наверху;
• скрепить их оси с установочными кольцами;
• свести кольца до упора, зафиксировать ввинчиванием саморезов;
• закрепить полотно регуляторами концевого выключателя;
• отрегулировать положение изделия наверху путем пропускания в проем первой ламели;
• подключение электричества;
• установка передней крышки короба на место;
• закрытие зазоров заглушками;
• снятие защитной пленки с полотна.

Как видно, установка системы не отличается особой сложностью

Теперь, главное, соблюдать осторожность во время её эксплуатации. Чтобы поддерживать функционирование, своевременно устранять загрязнения при помощи воздействия мокрой ветоши

Зимой обрабатывать незамерзающим составом, чтобы предупредить образование наледи.

Чтобы удлинить срок эксплуатации модели, снизить вероятность поломок, следует соблюдать разумные рекомендации по управлению и уходу за этим изделием.

Рекомендации:

• содержание в чистоте;
• своевременное удаление возникающих загрязнений;
• очищение от грязи, снега, льда;
• смазывание ходовых роликов консистентным составом;
• при высокой влажности установка комплекта против коррозии, закрытие торсионного вала специальным кожухом, расположение защитной шторки на расстоянии не менее 70 см от выхода;
• запрет на эксплуатацию после выходя из строя любой составляющей части;
• незамедлительное обращение к производителю за гарантийным ремонтом;
• запрет на удары по полотну, создание препятствия для свободного хода во время его закрытия или открытия;
• запрет на оставление полотна полуоткрытым (особенно, в течение продолжительного времени);
• запрет на подъем или опускание открытой плоскости, все действия должны производится только после её закрытия;
• регулировка системы только квалифицированными мастерами.

Рольставни со встроенной антимоскитной системой

Роллетные системы, совмещенные с антимоскитной защитой (далее – РС+АМС), – это функциональное решение от «АЛЮТЕХ», которое наряду с привычными функциями роллеты имеет еще одно важное назначение – защищает помещение от насекомых, пыли, частиц мусора и тополиного пуха. Данная система позволяет создать внутри помещения атмосферу комфорта, не препятствуя проникновению свежего воздуха и в то же время надежно защищая от непогоды

Данная система позволяет создать внутри помещения атмосферу комфорта, не препятствуя проникновению свежего воздуха и в то же время надежно защищая от непогоды.

РС+АМС от «АЛЮТЕХ» – это конструкция, которая состоит из:

• сворачивающейся антимоскитной сетки, препятствующей проникновению насекомых и мелких частиц внутрь помещения;
• сворачивающейся роллетной системы, выполняющей защитные, звукоизоляционные и энергосберегающие функции.

РС+АМС устанавливается в оконный проем. При этом максимальная ширина закрываемого проема составляет 2 м, а максимальная высота – 2,2 м.

Минимальная ширина роллеты (габаритная ширина) – 0,6 м.

Максимальное усилие на опускание сетки (при максимальной высоте роллеты) – не более 5 кг.

Преимущества установки РС+АМС от «АЛЮТЕХ»:

• РС+АМС – это комплексное решение, совмещающее в себе 2 полезных продукта: роллеты и антимоскитная сетка, которые управляются по отдельности:
  • — сетка фиксируется ручным способом;
  • — полотно перемещается с помощью ручного либо автоматизированного управления (не рекомендуется использовать пружинно-инерционный механизм).
• Сетка имеет удобный и легкий механизм фиксации в крайнем нижнем положении. Одним нажатием руки на концевой профиль сетка закрывается и открывается.
• Механизм подтормаживания обеспечивает плавное поднятие сетки, без резких рывков и заеданий.
• Простой уход за сеткой – достаточно протереть ее влажной тканью, не применяя дополнительных моющих средств и химикатов.

Видео — рулонные ворота (рольставни) Aluteh (особенности перевозки, распаковка и монтажа)

Alutech – это производитель роллетных групп с мировым именем. Он имеет представительства, размещенные в разных странах, отличается широким ассортиментом. Во время создания ворот, эта компания применяет только самые современные технологии, что позволяет создавать высоконадежные конструкции, как массового, так и индивидуального производства.

Особенности воротных систем от компании Alutech:

• Герметичность проема, вне зависимости от вида ворот (алюминиевые, панорамные, складные).
• Комфорт эксплуатации.
• Устойчивость к воздействию влаги, даже при расположении гаража ниже уровня земли и постоянном скоплении воды.
• Надежные крепления створок между собой за счет использования стальных болтов и петель. Рассоединение частей исключается.
• Безопасность входной группы, подтвержденная европейскими стандартами.
• Высокие теплоизоляционные показатели, в том числе, за счет наличия по периметру дополнительного уплотнителя.
• Оснащение ручной системой открывания, возможность дополнения электроприводным механизмом.
• Возможность монтажа под размеры любого проема.
• Разнообразные решения цветовой отделки.

Среди недостатков отмечают длительность доставки и высокую стоимость изделий, что с лихвой окупается их высоким качеством.

Преимущества и недостатки

Роллетные ворота, как и любые другие системы входных групп, обладают рядом преимуществ, не лишены они и недостатков.

Достоинства:

• компактность, особенно, если сравнивать эту систему с традиционными распашными конструкциями. Роллеты позволяют сэкономить до 2 метров пространства;
• возможность проведения монтажа даже на пространстве с нестандартной формой и размерами;
• простота эксплуатации;
• отсутствие необходимости особого ухода, вроде окрашивания, смазывания;
• простота монтажных работ, доступная даже человеку без особых строительных навыков;
• легкость и малая затратность ремонта (он может быть необходим только при порче ламелий);
• высокая внешняя эстетичность;
• стопроцентное вписание в любой стиль дизайна;
• возможность подобрать любой оттенок материалов;
• доступная цена;
• долговечность;
• возможность противостояния коррозии;
• защита помещения от пыли, грязи, шума;
• высокий уровень устойчивости от взлома.

Недостатки:

• ограничения по размерам для некоторых видов материалов (сталь ставится только до ширины в 7 метров, алюминий до 6 метров);
• установка на гаражи, что не отапливаются, потому что такая входная группа практически не задерживает проникновение внутрь холодного воздуха;
• быстрота обледенения, если не установлен элемент по предотвращению этой проблемы.

Виды

Рынок роллетных ворот стремительно развивается. Соответственно, появляются новые разновидности конструкций. Прежде чем будет выбрана конструкция, необходимо хоть немного ознакомиться с существующими видами:

Подъемно-секционные рольставни могут состоять из сэндвич-панелей или отдельных щитов, которые соединяются при помощи шарнирных петель. Для передвижения используются направляющие и подъемный механизм. Такие роллеты выпускаются шириной от 2085 мм до 3085 мм. Высота колеблется от 2250 до 350 мм.

Роллеты, в свою очередь, разделяются на несколько категорий:

• Автоматические ворота работают за счет электропривода. Стоят такие конструкции недешево, зато пользователь получает максимум комфорта при эксплуатации. Управление осуществляется при помощи панели или пульта с дистанционным принципом действия. При отсутствии электричества такие скоростные ворота открываются вручную.
• Механические стоят в разы дешевле, но вес всех жалюзи не должен превышать 30 кг. Это максимальный показатель, при котором система будет нормально функционировать.
• Ворота с низким уровнем защиты относятся к классу Р1-Р2. Также они называются классическими или сантехническими. При установке таких конструкций помещение будет защищено от шума и пыли, но не более того.
• Средний уровень защиты – это класс Р3-Р5. Такие ворота создаются из стального профиля, они прочные и надежные, устойчивые ко взлому, часто выбираются для домовладений.
• К классу Р6-Р8 относятся жалюзийные конструкции с высоким уровнем защиты. Это пуленепробиваемые, противопожарные ворота, сделанные из бронированного материала. Стоит ли говорить, насколько они дорогие?

Долговечная и надежная панель

• Замкнутый контур стальных листов

  Стальные листы с внутренней и наружной стороны крепко соединили между собой снизу и сверху (в местах крепления 4 слоя металла). Решение защищает панели от расслоения при нагревании на солнце (актуально для темного полотна ворот и южных регионов установки).

• Защита от защемления пальцев

  В панели «Алютех» реализовали одну из главных норм европейской безопасности: исключили защемление пальцев (соответствие EN 12604).

• Отличное сцепление стальных листов с пеной

  Хорошее сцепление стальных листов с пеной получили за счет слоя адгезионного лака (12 мкм). Тем самым конструкторы полностью исключили вздутие нагретого на солнце полотна.

• Высокие антикоррозийные свойства

  Грунтовочный и цинковый слои в 14-16 мкм и 12 мкм наделяют сэндвич-панель повышенными антикоррозийными свойствами.

• Долговечное покрытие

  Полиуретановое покрытие ПУР-ПА (полиамидные частицы) наносят на лицевую сторону панели. Оно защищает от царапин и повышает стойкость к коррозии ворот в целом.

• Оптимальная теплоизоляция

  Оптимальная теплоизоляция. Коэффициент сопротивления теплопередаче ворот — 0,87м² °C/Bт*.

Виды роллетных ворот

Роллетные ворота отличаются многообразием. Последние годы производители входных групп активно развивают это направление. обогащая его все новыми разновидностями.

Подъемно-секционные рольставни

Роллетные ворота подъемно-секционного типа представляют собой конструкцию, что последовательно соединяет сэндвич-панели, либо щиты из алюминия или стали. Соединяются они при помощи шарнирных петель, а передвигаются подъемным механизмам по установленным направляющим. Ширина таких конструкций может варьироваться от 2085 до 3085 м, высота от 2250 до 3500 м.

Достоинства:

• закрепление под потолком, что экономит место;
• возможность длительной эксплуатации;
• теплоизоляция;
• звукоизоляция;
• устойчивость к процессам деформации.

Недостатки:

• высокая цена;
• сложность конструкции и, соответственно, монтажа;
• необходимость затрат на обслуживание деталей, а также организацию дополнительной охранной сигнализации из-за низкой устойчивости ко взлому;
• необходимость большого размера проема.

Подъемно-поворотные ворота

Такой механизм представляет собой щит, сделанный из нержавеющей стали. Его устанавливают на стальной раме с каркасом, что дополнительно оснащается электрическим приводом. Поэтому управлять такой входной группой можно, даже не покидая салона машины.

Когда устройство открыто, оно находится прямо под поверхностью полотка, под прямым углом. Это означает, что механизм совершенно не занимает пространства гаража. Щит может быть оснащен утеплителем, либо отдекорирован под мрамор, бронзу, иной материал.

Достоинствами такой конструкции является её легкость, надежная защита автотранспорта от воздействия атмосферных осадков, взлома. Среди недостатков отмечают ограниченность применения, использовать можно только в пространстве прямоугольной формы. Открывать входную группу, рекомендовано не более десяти раз за день. Кроме того, если будет повреждена лишь небольшая часть деталей, возникнет необходимость замены всей группы.

Помимо этого, такая конструкция понижает высоту проема до 20 см. Габариты варьируются по ширине от 200 до 270 см, по высоте от 180 до 600 см.

Откатные

Ворота откатного типа имеют в своей основе ролики, двигающие алюминиевую створку, либо профильную трубу в сторону для освобождения проема для въезда машины. Смонтировать систему можно снаружи, внутри, главное, чтобы присутствовало пространство, нужное для отката створки.

Достоинства:

• высокая надежность;
• достаточная прочность;
• экономия свободного пространства.

К недостаткам относят высокую стоимость, необходимость превышения размеров стены над размерами проема. Створки откатного вида могут иметь ширину от 200 см.

Рольставни или рулонные

Рольставни – это системы, последнее время активно применяемые повсеместно. Их разделяют на категории:

• электроприводные: работают под воздействием электрической энергии. Имеют высокую стоимость, гарантируют комфорт для хозяина. Процесс управления невероятно прост, он осуществляется посредством специального пульта, когда электрического тока нет, открыть конструкцию можно ручным образом;
• механические: имеют не такую высокую цену, однако вес ставней не должен превышать 30 кг (это нужно для нормальной работы входной группы);
• классические (имеют низкий класс защиты): предохраняют помещение только от проникновения пыли, шума;
• средние: имеют в своей основе листы стального профиля, что гарантирует прочность, устойчивость ко взлому;
• высокого уровня защиты: пуленепробиваемые, оснащенные системой противопожарной безопасности. Имеют бронированную основу.

Способы монтажа роллетных ворот

Существует три основных способа установки ворот роллетного типа.

• Накладной.
• Притолочный.
• Установка роллетных ворот с встраиванием в стену.

Самый простой в плане исполнения – накладной способ. Над воротным проемом укрепляется вал, с боков монтируются направляющие. Такой способ часто используют в домах, где на окнах имеются рольставни (такой монтаж ворот гарантирует единую композицию).

Внутренний монтаж подходит для любой формы воротного проема, обеспечивает лучшую защиту воротного полотна от осадков.

Притолочный способ предполагает размещение вала в самом верху проема. Вал размещается в декоративном коробе. Таким образом, создается дополнительная притолока, расположенная от базовой на расстоянии 3,5 – 4 см. Использовать такой способ можно только при достаточно большой высоте воротного проема (более 2,4 м).

Встраивание в стену – достаточно сложный и трудно реализуемый способ. Идеальный вариант – когда его возможность предусматривается на этапе составления проектной документации.

Ниша для короба заранее устраивается над проемом. Она может быть заделана вагонкой, заложена кирпичом или просто заштукатурена. Если все сделано аккуратно и правильно, в результате получим очень красивые ворота.

Роллеты будто бы выходят из стены (это смотрится очень красиво). Но этот способ имеет существенные недостатки.

Во-первых, полностью отсутствует доступ к приводному механизму.

Во-вторых, в морозную погоду не исключена возможность замерзания короба.

Конструкция роллетных ворот

Основная проблема при монтаже роллетных ворот – это обеспечение устойчивой геометрии проема, поскольку самое небольшое ее изменение вызовет сбой в работе ворот (полотно непременно будет заедать).

Столбы нужно установить на едином, хорошо армированном фундаменте. Стойки в верхней части соединяются при помощи перемычки. Над воротами желательно обустроить крышу. Это позволит защитить полотно, вал и электропривод от проникновения влаги.

Профили экструдированные

Экструдированные профили для роллетных систем производятся из алюминиевых столбов по технологии прессования через фильеры матрицы. Роллеты, изготовленные из этих профилей, отличаются повышенной устойчивостью ко взлому благодаря большой толщине стенок и наличию поперечного ребра жесткости.

AER44/S — Профиль алюминиевый экструдированный, повышенной прочности с толщиной стенки 1,0 мм.

Белый,
близкий к RAL 9016

AER44m/S — профиль алюминиевый экструдированный с толщиной стенки 0,8 мм.

Белый,
близкий к RAL 9016

AER55m/S — профиль алюминиевый экструдированный, повышенной прочности с толщиной стенки 1,0 мм

Белый,
близкий к RAL 9016

AER55/S — профиль алюминиевый экструдированный, повышенной прочности с толщиной стенки 1,0 мм

Белый,
близкий к RAL 9016

AER55/SCR — профиль алюминиевый экструдированный повышенной прочности. При применении специальной комплектации обеспечиваются высокие противовзломные характеристики.

Белый,
близкий к RAL 9016

Техническая документация

Инструкция

06.03.2019Низкий монтаж промышленных ворот с передним расположением вала

Арт. R7020167

Скачать (PDF 35.04 Mb)

Технический каталог

16.10.2019Комплектующие и ремонтные узлы для гаражных ворот TREND и промышленных ворот ProTrend

Арт. R7020189

Скачать (PDF 13.9 Mb)

Паспорт

20.04.2017Паспорт “Секционные ворота подъемные”

Арт. R7020107

Скачать (PDF 77.93 Kb)

Регламент

22.11.2018Сервисные работы

Арт. R7020109

Скачать (PDF 76.49 Kb)

Инструкция

30.04.2014Инструкция по монтажу механизма разблокировки реечного электропривода

Арт. R7020145

Скачать (PDF 3.01 Mb)

Руководство

08.01.2018Эксплуатация промышленных ворот ProPlus, ProTrend, AluPro, AluTherm, AluTrend

Арт. R7020104

Скачать (PDF 760.58 Kb)

Смотреть весь список

Что собой представляют роллетные ворота?

Роллетные ворота – это конструкция компактного вида, обладающая способностью, с помощью ролетного механизма, сворачиваться в особый коробок, становясь незаметной для окружающих. Основа крепится к потолку, абсолютно не занимая свободного пространства.

В конструкции выделяют такие элементы:

• ламелевое полотно (из специальных профилей);
• две направляющие шины вертикального расположения;
• вал для приема и наматывания полотна с ламелиями;
• короб, куда помещается свернутое полотно, он же защищает конструкцию (может иметь круглую, прямоугольную формы);
• привод (автоматический или механический);
• замок (автоматический, ригельный);
• рычаг для разблокирования системы (имеется в наличии у ворот с электрическим приводом, он нужен для их открытия в случае исчезновения тока энергии).

Это элементы, относящиеся к базовой конструкции. Производители таких входных групп предлагают её оснащение дополнительными элементами:

• устройство, позволяющее осуществлять дистанционное управление механизмом;
• сигнализация, предупреждающая взлом, возгорание;
• уплотнители (силиконовые, резиновые);
• подогрев для устранения или предупреждения возникновения обледенений в зимний период.

Устройство входной группы не отличается сложностью

Некоторые сложности могут возникать только во время проведения монтажных работ, особенно важно обращать внимание на расположение короба и его прикрепление к потолку

Подъемный механизм можно монтировать разными способами:

• Накладным: с ним легко справится собственными силами. Вал требуется прикрепить над проемом, там же фиксируются и направляющие. Монтаж может проводить снаружи или внутри помещения.
• Внутренним: конструкция монтируется в стену. Этот способ считается универсальным, позволяет сохранить нетронутым наружный фасад. Его легко воплотить в жизнь в любом проеме, при этом абсолютно все элементы устройства находятся вне воздействия атмосферных осадков.
• Притолочным: требует создания нового объекта в виде притолоки, расположенной примерно на 40 см ниже, чем находится основная.

Список источников

• alutech-group.com
• dekoriko.ru
• zen.yandex.com
• svoivorota.ru
• news.tut.by
• kak-zabor.ru
• ZonaZabora.ru
• alutex.su
