Кровельные саморезы
Саморезы с шестигранной головкой имеют широкий спектр применения, но больше всего они применяются для крепления таких кровельных покрытий как металлочерепица и профлист, а так же комплектующих для них, за что и получили обобщённое название “кровельные”.
- Длина саморезов с шестигранной головкой бывает от 19 до 100 мм.
- Диаметр стержня 4,8 и 6,3 мм.
Комплектуются шайбой с резиновой прокладкой, отвечающей за герметичность соединения, что актуально для устройства кровли (чтобы не было течи).
По цветовому разнообразию шляпки могут быть самого разного цвета: красного, коричневого, зелёного, белого и других. Цвет окраски шляпки подбирается под цвет закрепляемого материала и маркируется согласно цветовым стандарта Ral и RR.
Так же бывают саморезы без окраски – просто с оцинкованной шляпкой и шайбой.
Для крепления (закручивания) этих саморезов применяются биты с внутренним шестигранником.
Размер бит:
- для саморезов с диаметром стержня 4,8 мм – бита на 8 мм
- с диаметром стержня 6,3 мм – бита 10 мм
Конфирмат – мебельный саморез
.
Конфирматы применяются при сборке мебели.
Самые применяемые имеют длину 50 мм с головкой под шестигранник.
Данный вид крепежа требует обязательного предварительного засверливания. Для этого существует специальное конфирматное сверло.
Для закручиваются конфирматов пользуются шестигранниками или битами для шуруповёртов марки HEX 4.
Строительные глухари
Глухарь – это толсто-стержневой саморез с шестигранной головкой.
Глухари широко применяются в креплении различных узлов тяжеловесных конструкций, где необходима особая прочность и надёжность соединения.
При строительстве скатных крыш глухари используют для деревянных стропильных систем и межэтажных перекрытий.
- Толщина стержня у глухаря от 6 до 10 мм.
- Размер шестигранной головки у глухарей бывает от 10 до 19 мм.
Закручиваются вручную гаечными ключами соответствующего размера, либо насадками при помощи трещёток или электро-инструмента. Возможна необходимость в предварительном засверливании.

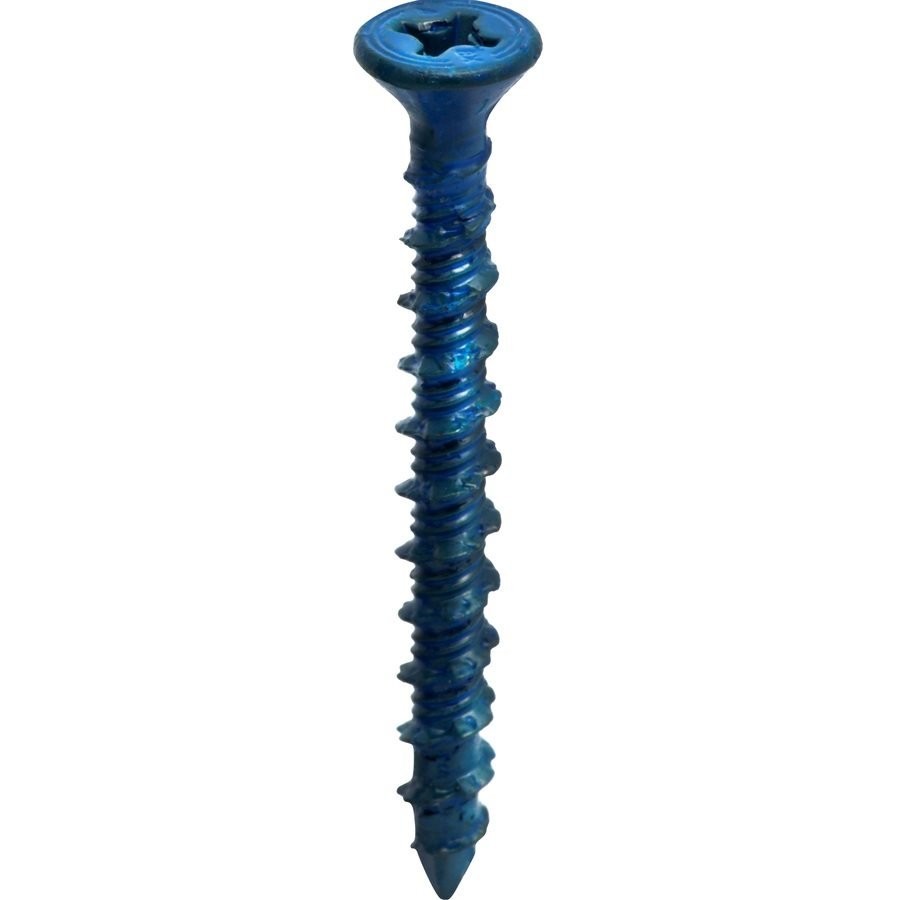

Для крепления к основаниям из бетона, кирпича пеноблока и др. – их применяют вместе с пластмассовым дюбелем.
По дереву
Саморезы по дереву используются для соединения изделий из древесины, а также фанеры. Лучше всего применять такие крепления в паре с распорными дюбелями. Необходимо иметь саморезы по дереву как в городских квартирах, так и в частных домах.
О конструктивных особенностей саморезов по дереву можно ознакомиться на видео.
На видео представлены разновидности таких метизов, а также технология крепления.
Саморезы по дереву бывают различных видов и размеров. Их отличительные особенности:
- Крестообразный разъем.
- Потайная или полукруглая головка.
- Редкий шаг резьбы.
- Острый наконечник.
Сцепление соединяемых материалов будет надежнее, если будет большой шаг резьбы.
Покрытие используется:

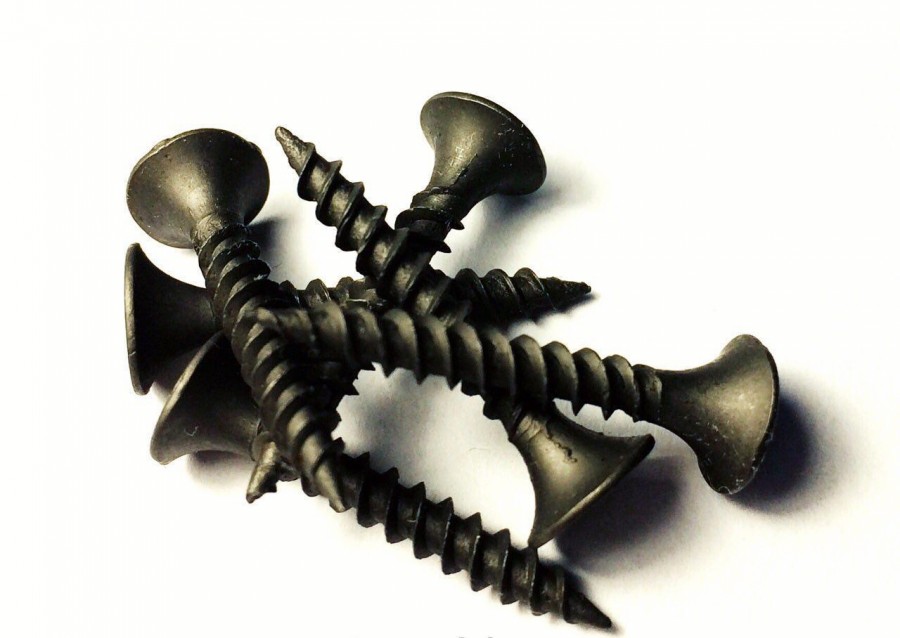

- Черное.

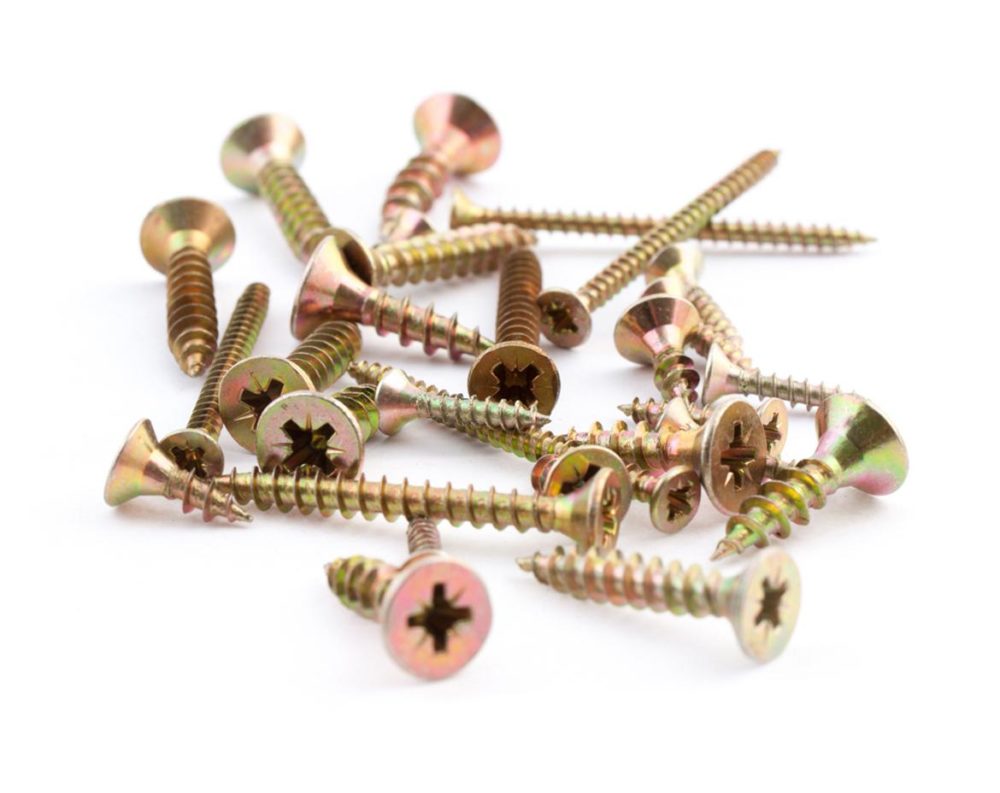

- Желтое или белое.
- Серебристое.
Для креплений 2-х деревянных элементов зачастую применяются черные. Для этого отверстия можно не сверлить. Для присоединения других элементов к дереву используются желтые или белые (в этом случае необходимо предварительно просверлить отверстие в соединяемых деталях). Серебристые предназначены для более прочного соединения листового материала, древесностружечных плит или дерева.
Для удобства выбора представлена таблица 1 размеров саморезов по дереву. В ней указаны номинальный диаметр (диаметр ножки вместе с резьбой), длина самореза вместе со шляпкой, внутренний диаметр (диаметр ножки без резьбы), а также ширина шляпки.
Таблица 1. Размеры саморезов по дереву.
| Номинальный диаметр, мм | Длина, мм | Наружный диаметр резьбы, мм | Внутренний диаметр резьбы, мм | Ширина шляпки, мм |
|---|---|---|---|---|
| 2,5 | 12-25 | 2,25 – 2,55 | 1,1 – 1,5 | 5,1 |
| 3,0 | 12-45 | 2,75 – 3,05 | 1,5 – 1,8 | 6,0 |
| 3,5 | 12-50 | 3,2 – 3,55 | 1,75 – 2,15 | 7,0 |
| 4,0 | 16-70 | 3,7 – 4,05 | 2,0 – 2,5 | 8,0 |
| 4,5 | 25-80 | 4,2 – 4,55 | 2,22 – 2,7 | 8,8 |
| 5,0 | 30-120 | 4,7 – 5,05 | 2,52 – 3,0 | 9,7 |
| 6,0 | 40-240 | 5,7 – 6,05 | 3,22 – 4,05 | 11,6 |

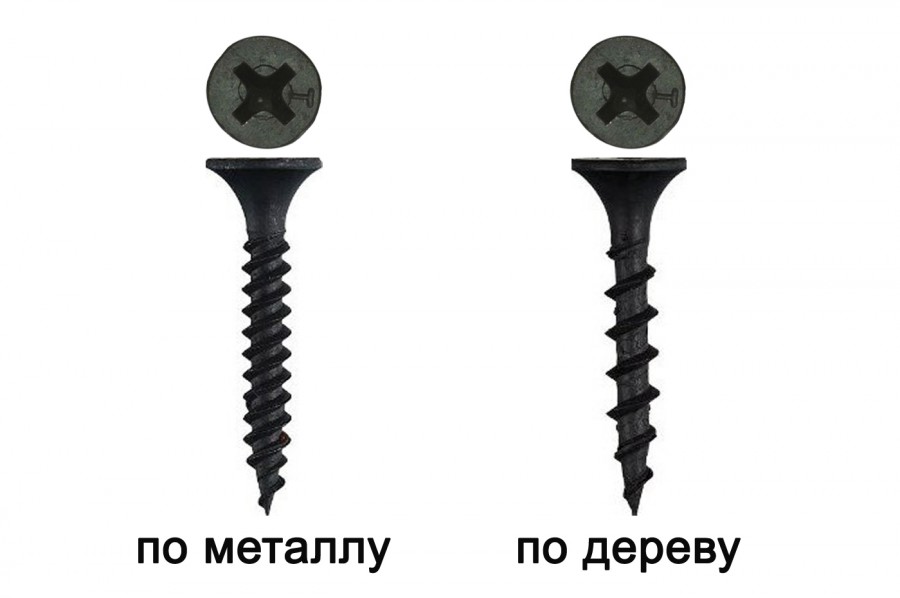

Саморезы по металлу выпускаются со сверловым концом и частой резьбой. Их диаметр пропорционален длине изделия. Используется нескольких типов:

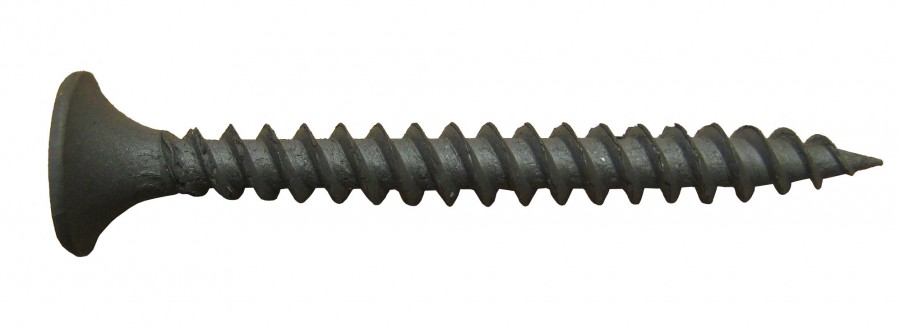

- С черным покрытием.
- Клоп.
- С прессшайбой (сверло).
- С покрытием белый цинк.

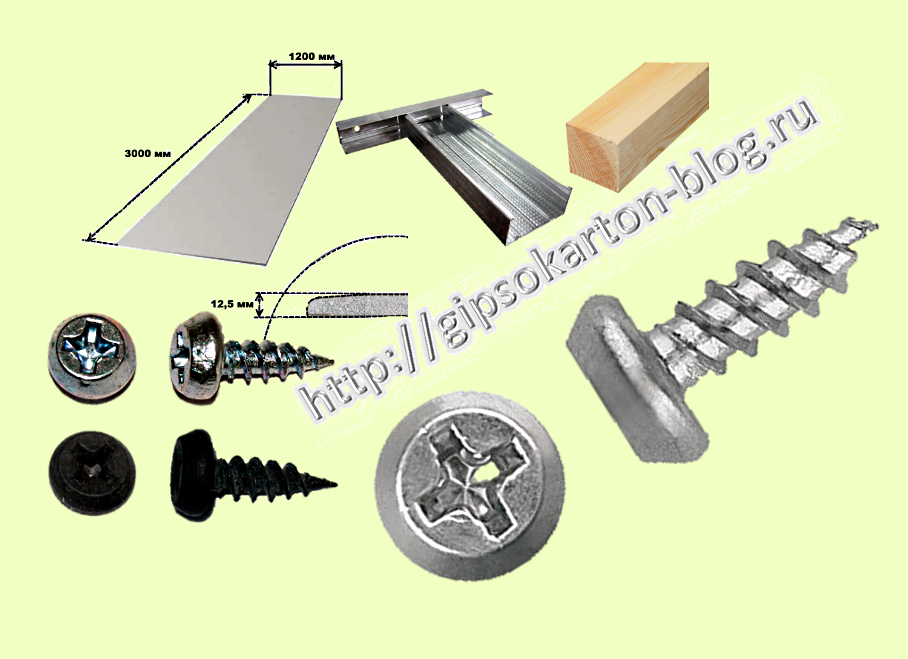

Для монтажа гипсокартона к металлу применяются метизы с черным покрытием, о которых будет написано ниже. Для монтажа дерева, тонкого листового материала к металлу нужны саморезы с покрытием белый цинк, которые защищают от коррозии. Такие метизы достаточно прочные за счет цементации поверхности изделия.

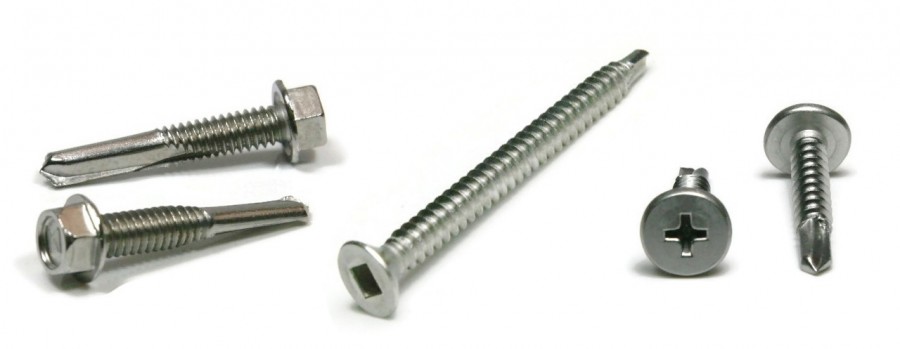

Саморез с прессшайбой (сверло) нужен для крепления стальных листов к металлу. Об этом будет сказано в разделах ниже. Саморезы под названием клоп применяются для соединения тонких металлических материалов. Имеют фосфатное покрытие и полуцилиндрическую головку.
Для работы с металлом используются саморезы с номинальным диаметром от 3,5 до 5 мм. Их технические характеристики представлены в таблице 2.
Таблица 2. Выбор саморезов для металла.
| Номинальный диаметр, мм | Длина, мм | Наружный диаметр резьбы, мм | Внутренний диаметр резьбы, мм | Шаг резьбы, мм |
|---|---|---|---|---|
| 3,5 | 10 – 50 | 3,2 – 3,55 | 1,75 – 2,15 | 5,0 |
| 4,0 | 60 – 100 | 3,7 – 4,05 | 2,0 – 2,5 | 10,0 |
| 4,5 | 110 – 120 | 4,2 – 4,55 | 2,22 – 2,7 | 15,0 |
| 5,0 | 125 – 220 | 4,7 – 5,05 | 2,52 – 3,0 | 20,0 |
Конец самореза по металлу зачастую делается не острый, а со сверлом. За счет этого метиз легко ввинчивается в твердый материал. Основные преимущества такой конструкции изделий для металла:
- Не требуется дополнительная перфорация.
- Монтажные работы проводятся быстрее.
- Соединение деталей делается более качественно.
Для того чтобы правильно подобрать саморез из таблицы 2, необходимо измерить толщину соединяемых деталей. Для прочного присоединения к металлу саморез должен войти в основу на глубину 10 мм.
Пример расчета: толщина присоединяемой детали 30 мм + 10 мм (минимальная глубина, на которую метиз должен войти в основу) = 40 мм. В сумме получается саморез длиной 40 мм.
Как выбрать – рекомендации редакции HomeMyHome.ru
В связи с тем, что ассортимент крепежа достаточно обширен, иногда бывает непросто с первого раза выбрать нужное изделие
В этом случае следует обратиться к профессионалам, которые смогут подсказать, на что обратить внимание при выборе, чтобы не ошибиться при этом
Монтаж самореза с использованием шуруповёрта
Специалисты нашей редакции сформулировали свои рекомендации следующим образом, а именно:
Геометрические размеры крепежа должны соответствовать размерам монтируемых изделий и их массе.
Для использования во влажной и иной агрессивной среде следует использовать саморезы с защитным слоем, а его наличие можно определить по цвету изделия.
Шаг резьбы должен соответствовать прочности монтируемого материала, на что следует обратить внимание перед выбором крепёжных изделий.
Насечка на головке самореза также является условием выбора, потому как от её типа зависит удобство выполнения монтажных работ и вид используемого инструмента.
Качествосаморезов гарантирует их производитель, поэтому лучше выбирать товар, произведённый известной компанией, зарекомендовавшей себя только с хорошей стороны.
Монтаж самореза с использованием отвёртки
УНИВЕРСАЛЬНЫЕ ЗАКАЛЕННЫЕ САМОРЕЗЫ SG
Универсальные стальные оцинкованные (жёлтый/белый цвет) саморезы для крепления различных конструкций к дереву, фанере, ДСП. При использовании дюбеля применяется к плотным материалам.
| Обозначение | Количество в упаковке шт | ~Вес кг/1000 шт |
|---|---|---|
| 5С 2.5×10 | 50000 | 0.28 |
| 5С 2.5×12 | 50000 | 0.31 |
| 5С 2.5×16 | 40000 | 0.38 |
| 5С 2.5×18 | 36000 | 0.42 |
| 5С 2.5×20 | 36000 | 0.47 |
| 5С 2.5×25 | 24000 | 0.58 |
| 50 3.0×10 | 60000 | 0.42 |
| 50 3.0×12 | 50000 | 0.50 |
| 50 3.0×16 | 40000 | 0.57 |
| 50 3.0×20 | 35000 | 0.72 |
| 50 3.0×25 | 25000 | 0.82 |
| 50 3.0×30 | 18000 | 0.95 |
| 50 3.0×35 | 15 000 | 1.02 |
| 50 3.0×40 | 11 000 | 1.10 |
| 50 3.5×12 | 30 000 | 0.80 |
| 50 3.5×16 | 24000 | 0.90 |
| 50 3.5×20 | 18 000 | 0.95 |
| 50 3.5×25 | 16000 | 1.05 |
| 50 3.5×30 | 12000 | 1.28 |
| 50 3.5×35 | 10000 | 1.45 |
| 50 3.5×40 | 8 000 | 1.63 |
| 50 3.5×45 | 6500 | 1.90 |
| 50 3.5×50 | 5 500 | 1.98 |
| 504.0×12 | 25000 | 0.98 |
| 504.0×16 | 20000 | 1.00 |
| 504.0×20 | 17000 | 1.15 |
| 504.0×25 | 14000 | 1.43 |
| 504.0×30 | 12000 | 1.56 |
| 504.0×35 | 10000 | 1.87 |
| 504.0×40 | 8000 | 2.07 |
| 504.0×45 | 6500 | 2.40 |
| 504.0×50 | 5 500 | 2.56 |
| 504.0×55 | 5000 | 3.06 |
| 504.0×60 | 4500 | 3.57 |
| 504.0×70 | 3 500 | 3.60 |
| 50 4.0×80 | 4000 | 3.75 |
| 504.5×16 | 18000 | 1.35 |
| 50 4.5×20 | 13 000 | 1.60 |
| 504.5×25 | 10000 | 1.90 |
| 50 4.5×30 | 8 500 | 2.15 |
| 504.5×35 | 7500 | 2.43 |
| Обозначение | Количество в упаковке шт | ~Веc кг/1000 шт |
|---|---|---|
| 504.5×40 | 6500 | 2.94 |
| 504.5×45 | 5 500 | 3.32 |
| 504.5×50 | 5000 | 3.70 |
| 504.5×55 | 4000 | 4.08 |
| 504.5×60 | 3 500 | 4.46 |
| 504.5×70 | 3000 | 5.22 |
| 504.5×80 | 2000 | 5.25 |
| 50 5.0×16 | 10000 | 1.95 |
| 50 5.0×20 | 10000 | 2.05 |
| 50 5.0×25 | 8000 | 2.15 |
| 50 5.0×30 | 6000 | 2.71 |
| 50 5.0×35 | 5 500 | 3.20 |
| 50 5.0×40 | 5 000 | 3.58 |
| 50 5.0×45 | 4500 | 3.96 |
| 50 5.0×50 | 4000 | 4.34 |
| 50 5.0×55 | 3000 | 4.72 |
| 50 5.0×60 | 3 000 | 5.10 |
| 50 5.0×70 | 2 500 | 5.86 |
| 50 5.0×80 | 1 800 | 6.62 |
| 50 5.0×90 | 1 500 | 7.38 |
| 50 5.0×100 | 1 200 | 8.20 |
| 50 5.0×120 | 1 000 | 9.40 |
| 50 6.0×30 | 5 000 | 5.33 |
| 50 6.0×40 | 3 500 | 5.36 |
| 50 6.0×45 | 3200 | 5.53 |
| 50 6.0×50 | 2500 | 6.56 |
| 50 6.0×55 | 1 800 | 7.16 |
| 50 6.0×60 | 1 800 | 7.77 |
| 50 6.0×70 | 1 500 | 8.98 |
| 50 6.0×80 | 1 300 | 10.19 |
| 50 6.0×90 | 1 100 | 11.40 |
| 50 6.0×100 | 1 000 | 12.61 |
| 50 6.0×110 | 1 000 | 13.42 |
| 50 6.0×120 | 1 000 | 15.03 |
| 50 6.0×130 | 1 000 | 17.00 |
| 50 6.0×140 | 1 000 | 18.80 |
| 50 6.0×150 | 1 000 | 20.10 |
| 50 6.0×160 | 900 | 20.30 |
| 50 6.0×170 | 900 | 20.50 |
| 50 6.0×180 | 900 | 20.70 |
| 50 6.0×200 | 600 | 22.90 |
Технология ввинчивания шурупов
1. Перед вкручиванием саморезов наметим на материале места карандашом или шилом (фото 1).
2. После этого сверлим отверстие диаметром немного меньше диаметра самореза (фото 2.1). Прочность крепления без предварительного рассверливания не будет больше, зато так можно избежать риска расколоть дерево.
Пример крепления саморезами без предварительного рассверливания. Результат — раскалывание заготовки (фото 2.2).
3. Если для работы нужны саморезы с потайной головкой, отверстие раззенковывают (фото 3.1). Чтобы соединение было более прочным, саморезы лучше располагать по диагонали (фото 3.2)
4. Пример правильного соединения (фото 4).
5. Саморезы нужно вкручивать заподлицо с заготовкой. Слева на фото — правильный вариант, по центру — шляпка самореза не до конца вкручена, справа — слишком сильно утоплена (фото 5).
6. При вкручивании самореза в торец детали крепление получается недостаточно прочным. Для того чтобы увеличить прочность соединения, можно высверлить параллельно торцу отверстие и в него вставить деревянный шкант, нагель (фото 6.1), в который вкручивается саморез (фото 6.2). Соединение готово (фото 6.3).
|
Какие бывают шлицы у саморезов
Шлицы у саморезов и шурупов необходимы для передачи крутящего момента от отвертки или шуруповерта к самому крепежу. Их довольно много, и мы отметим только самые распространенные.
Прямой шлиц. Ранее был достаточно популярен, однако его в последнее время почти полностью вытиснил крестообразный шлиц.
Крестообразный шлиц. Продукт компании «Phillips» пришелся по вкусу потребителю, так как заметно облегчил процесс вкручивания самореза.
Крестообразный шлиц компании Pozidrive. Крепежи с такими шлицами позволяют более эффективно передавать усилие от инструмента. Это стало возможным из-за более меньшего угла при вершине и дополнительным усикам. Однако это требует более точного центрирования в шлице отвертки или биты, что несколько замедляет работу.
Шлиц-звездочка Torx. Является рекордсменом о эффективности передачи крутящего момента, однако требует тщательного совмещения шлица с инструментом, поэтому не подходит для вкручивания большого количества саморезов. Обычно крепежные элементы с таким шлицем применяются для прикручивания рам, нагелей и элементов фасада.
Шлицы квадратные, и шлицы с внутренним шестигранником практически не применяются, разве что только в мебельной отрасли.
Еще реже применяют специальные шлицы, или, как их называют по-другому – шлицы «с секретом».
ХОЛОДНО-ВЫСАДОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ В ПОЛУЗАЩИТНОМ КОЖУХЕ
Оборудование для высадки (производства) саморезов и шурупов в полузащитном кожухе сравнительно проще в эксплуатации по сравнению с моделями в защитном кожухе, и более экологически чистое. В настоящее время данное оборудование является самым популярным выбором среди наших клиентов. Холодновысадочное оборудование в полу-защитном кожухе представлено станками больших и средних размеров, идеально подходит для производства высококачественных больших и микроскопических винтов, применяемых в машинном оборудовании, автомобилестроении, фото-электронике, точной электронике, мобильных телефонах (iPhone), электротехнике, автомобильной промышленности и др. Крепёжная продукция данного оборудования выдерживает удары и вибрацию.
Спецификация оборудования для производства саморезов и шурупов модель RA-5S
| Макс. диаметр заготовки | 0.8-3 мм |
|---|---|
| Макс. длина заготовки | 24 мм |
| Длина хода ползуна | 38 мм |
| Производительность | 170-200 шт./мин. |
| Диаметр основной матрицы | 20 мм |
| Диаметр отрезной матрицы | 13.5 мм |
| Пуансон 1-й позиции | 18 мм |
| Пуансон 2-й позиции | 18 мм |
| Мощность основного двигателя | 1 л.с. |
| Масляный насос | ¼ л.с. |
| Габариты станка, ДхШхВ | 1650x1100x1560 см |
| Вес нетто | 820 кг |
| Вес брутто |
880 кг |
Технические характеристикии оборудования для производства саморезов и шурупов
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производ., шт./мин. |
Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность привода | Масляной насос | Параметры станка ДxШxВ, мм |
Вес-нетто, кг | Вес-брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RA-5S | 0.8-3 мм | 24 мм | 38 мм | 170~200 | 20 мм | 13.5 мм | 18 мм | 18 мм | 1 л.с. | ¼ л.с. | 1650x1100x1560 | 820 | 880 |
| RA-5.5S | 2-3.5 мм | 28 мм | 46 мм | 200~250 | 25 мм | 13.5 мм | 18 мм | 18 мм | 1 л.с. | ¼ л.с. | 1750x1150x1550 | 980 | 1050 |
| RA-10S | 2-4 мм | 32 мм | 58 мм | 190~220 | 30 мм | 15 мм | 24 мм | 20 мм | 2 л.с. | ¼ л.с. | 1850x1300x1720 | 1050 | 1160 |
| RA-15S | 4-5 мм | 64 мм | 92 мм | 150~180 | 34.5 мм | 19 мм | 31 мм | 31 мм | 2 л.с. | ¼ л.с. | 2100x1100x1320 | 1750 | 1840 |
| RA-15S | 4-5 мм | 76 мм | 110 мм | 150~180 | 34.5 мм | 19 мм | 31 мм | 31 мм | 2 л.с. | ¼ л.с. | 2100x1100x1320 | 1860 | 1980 |
| RA-20S | 4-6 мм | 76 мм | 124 мм | 90~110 | 45 мм | 25 мм | 36 мм | 36 мм | 3 л.с. | ¼ л.с. | 2400x1400x1500 | 2645 | 2750 |
| RA-20S | 4-6 мм | 102 мм | 156 мм | 80~100 | 45 мм | 25 мм | 36 мм | 36 мм | 3 л.с. | ¼ л.с. | 2650x1500x1500 | 3210 | 3360 |
Саморезы для металла с заострённым концом
Внешний вид остроконечных саморезов по металлу сильно напоминает классические шурупы СССР-овских времён. Изготавливаются они из хорошего (высококачественного) металла и обладают частыми резьбовыми витками – межгребневое расстояние маленькое. Это сделано специально, чтобы улучшить сцепление винта с твёрдым материалом.
Изготовители выпускают такие крепежи со следующими параметрами:
— длина от 10,0 до 50,0 мм с резьбовым шагом 5,0 мм;
— от 60,0 до 100,0 мм с шагом в 10,0 миллиметров;
— от 110,0 до 120,0 мм с резьбой 15 мм – довольно редкая разновидность;
Тротуарная резиновая плитка: характеристики, область применения, преимущества и недостатки, особенности и этапы укладки на бетонное и грунтовое основание
— от 125,0 до 220,0 мм с нарезкой 20,0 мм.
Однако приведённые данные ориентировочные, поскольку мест производства саморезов велико и каждый производитель сам регулирует параметры изделий. Например, можно встретить вариант 4,0×150,0 мм.
Для фиксации 2-х миллиметрового метала (конечно, учитывая компонентный состав листа) необходимости в предварительном создании отверстия нет, острый конец саморезного винта сделает его сам. Однако, при большей толщине нужно высверливать проход с диаметром меньше чем у самореза на 2,4–3,3 мм. Такая методика придаст более плотное сцепление крепежа с деталью.
Цвет остроконечных саморезных винтов по металлу преимущественно чёрный, металлический или золотистый.
Как фиксируются саморезы
Обычно саморезы, благодаря острому окончанию и резьбе, сами насверливают себе отверстие, в котором прекрасно фиксируются. Все современные крепежи имеют специальную смазку, которая во время трения растапливается. Это позволяет саморезу легче входить в древесину. Чтобы закрутить саморез, нужно выполнить несколько действий:
наметить на материале шилом или небольшим сверлом точку;
установить туда острый кончик самореза;
начать осторожно закручивать, пока саморез плотно не войдёт в материал;
быстро с максимальным усилием вкрутить саморез;
в конце сбавить скорость, чтобы не повредить материал или головку крепежа.
Правильная глубина фиксации саморезов
Под конфирмат необходимо заранее просверлить отверстие нужного вам диаметра.
МАШИННОЕ МАСЛО ДЛЯ ВЫСАДОЧНОГО И РЕЗЬБОНАКАТНОГО ОБОРУДОВАНИЯ
Для высадочного и резьбонакатного оборудования идеально подходит минеральное масло, очищенное, высокой стойкостью к окислению.
Этот тип масла подходит для смазки подшипников коробок передач и общих операций.
Вязкость моторного масла по SAE
Одними из основных свойств моторного масла являются его вязкость и зависимость от температуры в широком диапазоне (от температуры окружающего воздуха в момент холодного пуска зимой до максимальной температуры масла в двигателе при максимальной нагрузке летом). Наиболее полное описание соответствия вязкостно-температурных свойств масел требованиям двигателей содержится в общепринятой на международном уровне классификации SAE J300. Эта классификация подразделяет моторные масла 17 классов от 0W до 60: 8 зимних (0W, 2,5W, 5W, 7,5W, 10W, 15W, 20W, 25W) и 9 летних (2, 5, 7,5, 10, 20, 30, 40, 50, 60) классов вязкости.
Буква W после цифры означает, что масло приспособлено к работе при низкой температуре (Winter — зима). Для этих масел кроме минимальной вязкости при 100 °C дополнительно дается температурный предел прокачиваемости масла в холодных условиях. Предельная температура прокачиваемости означает минимальную температуру, при которой насос двигателя в состоянии подавать масло в систему смазки. Это значение температуры можно рассматривать как минимальную температуру, при которой возможен безопасный пуск двигателя.
Всесезонные масла обозначаются сдвоенным номером, первый из которых указывает максимальные значения динамической вязкости масла при отрицательных температурах и гарантирует пусковые свойства, а второй — определяет характерный для соответствующего класса вязкости летнего масла диапазон кинематической вязкости при 100°С и динамической вязкости при 150°С.
Методы испытаний, заложенные в оценку свойств масел по SAE J300, дают потребителю информацию о предельной температуре масла, при которой возможно проворачивание двигателя стартером и масляный насос прокачивает масло под давлением в процессе холодного пуска в режиме, недопускающем сухого трения в узлах трения.
Аббревиатура HTHS расшифровывается как High Temperature High Shear Rate, то есть «высокая температура — высокая прочность на сдвиг». С помощью данного испытания измеряется стабильность вязкостной характеристики масла в экстремальных условиях, при очень высокой температуре. Большинство присутствующих сегодня на рынке моторных масел являются всесезонными, то есть удовлетворяют требованиям по вязкости как при низких, так и при высоких температурах.
Для всесезонного масла — сдвоенный номер. Первый — вязкость при отрицательной температуры. Второй — вязкость при плюсовой температуре.
|
Летние, наиболее вязкие, масла классов: SAE 20, SAE 30, SAE 40, SAE 50, SAE 60.Число после SAE обозначает степень вязкости, чем оно больше, тем больше вязкость конкретного масла. |
SAE 20 | SAE 30 |
| Плотность в градусах API (классификация масла по системе Американского института нефти) при 15.6°C | 30.2 | 28.3 |
|---|---|---|
| Вязкость, кинематическая в сантистоксах, cSt при 40°C | 44.18 | 85.3 |
| Вязкость, кинематическая в сантистоксах, cSt при 100°C | 6.68 | 10.56 |
| Индекс вязкости VI | 104 | 107 |
| Температура воспламенения в открытом тигле по Кливленду, СОС, °C | 240 | 254 |
| Температура застывания, °C | -12 | -9 |
| Цвет, D1500 | 3.0 | 3.5 |
| Кислотное число, мг КОН/1г | 0.01 | 0.01 |
| Номер Товара | LB51162 | LB51163 |
Виды и типы анкеров для бетона
Анкер – разновидность законченного крепежного изделия для закрепления тяжелых изделий методом расклинивания в стене. Анкер в переводе с немецкого языка означает якорь. Практически это тот же самый дюбель и саморез, но отличие в том, что дюбель сделан из металла, а саморез это болт или шпилька с метрической резьбой, закручивающийся в гайку конической формы. Коническая гайка, входя в трубчатое разрезное основание анкера, раздвигает его, создавая большой момент трения с материалом стены. Применение анкеров возможно только при закреплении в очень твердых материалах, плотный кирпич, бетон и камень. В быту такие случаю могут возникнуть при креплении тяжелой люстры к бетонному потолку или при монтаже подвесного потолка большой площади. Оправдано применение анкера, например, для крепления в квартире спортивных снарядов – колец, шведской стенки. Детские качели на анкерах тоже будет надежно держаться.
| Виды анкеров и их назначение | ||
|---|---|---|
| Внешний вид анкеров | Наименование анкеров | Назначение анкеров |
| Анкерный болт с гайкой | Одновременно выполняет функцию анкера и болта. Незаменим, если необходимо закрепить сразу две детали, например уголок или лист к бетонной стене. Такой тип анкера удобен для надежного закрепления на стене тяжелого телевизора | |
| Забивной анкер | Забивной анкер предназначен для крепления тяжелых предметов на стенах и потолках из бетона, не полого кирпича, камня. | |
| Анкер с шпилькой, гайкой и болтом | Позволяет к шпильке закрепленного в стене анкера, дополнительной гайкой закрепить любое изделие | |
| Анкер крюк | Для подвешивания стационарных изделий, которые необходимо вешать и периодически снимать. Например, люстру или растяжки между двумя стенами. | |
| Анкер кольцо | Применяется для таких же случаев, как и анкер крюк, но исключает случайное соскальзывание закрепленного изделия | |
| Анкер Молли | Для крепления к стенам пустотелой конструкции | |
| Рамный анкер | Универсальный для крепления деревянных и металлических рам, деревянных коробок к бетону и кирпичу |
Анкеры дорогие и поэтому их применение оправдано только в случае если альтернативного способа крепления нет. Анкер незаменим, например, при креплении на потолке . На практике во многих случаях крепление с помощью анкера, можно заменить креплением пластиковыми дюбелями в паре с саморезами, увеличив их количество.
Слабое крепление
Как и предполагалось, из-за редкого шага резьбы саморезы по металлу легко входили в деревянную поверхность, но надежного крепление не получилось. Полка вроде и прикручена к каркасу шкафа, но выглядит все ненадежно. Полка шатается и при детальном рассмотрении видно, что саморезынеплотно прилегают к поверхности шкафа. Все дело в том, что дерево – мягким материал, и саморез с небольшим шагом резьбы не может быть устойчивым по всей своей длине. Саморез как бы расшатывает отверстие, в которое он вкручен. Дерево «крошится», образуются пустоты и саморез просто не способенобеспечить крепкое сцепление. Все это негативно влияет на надежность конструкции в целом.
ВИДЫ САМОРЕЗОВ
Материал изготовления саморезов
- Углеродистая сталь – это сплав железа с углеродом без каких-либо примесей. Отличается повышенной прочностью.
- Нержавеющая сталь – сталь с содержанием хрома не менее 10.5%, что делает ее корозионностойкой и очень прочной, саморез из нержавейки никогда не покроется ржавчиной и имеет практически неограниченный срок службы, к тому же, они самые дешёвые. Изделия из нержавеющей стали так же обладают гигиеническими свойствами, что позволяет использовать их даже в медицине.
- Латунь – это медный сплав с добавлением цинка, иногда олова, никеля, свинца, марганца или железа. Латунные саморезы зарекомендовали себя как очень надёжные и износостойкие. К тому же, латунь обладает немагнитными свойствами, антикоррозионными свойствами и устойчива к воздействию низких температур.
Покрытие самореза
- Фосфатированные (чёрного цвета) саморезы изготавливаются из углеродистой стали с последующей обработкой фосфатами. Используются в помещениях с повышенной влажностью.
- Оксидированные (чёрного цвета). Эти саморезы изготавливаются из углеродистой стали с нанесением защитной оксидной плёнки. Подходят для использования в помещениях с нормальной влажностью.
- Оцинкованные саморезы также изготавливаются из углеродистой стали, с последующим нанесением цинкового покрытия. Подходят для использования как внутри помещения, так и снаружи.
- Оцинкованные жёлтые саморезы отличаются от предыдущих только цветом, их используют, в основном, для дверных петель декоративного золотого цвета, так как они визуально менее заметны на их фоне.
- Без покрытия. Используются для внутренних работ при нормальной влажности.
Саморезы для работы с металлом
Они бывают двух видов, и отличаются некоторыми нюансами. Разберемся в них:
Саморезы на основе заостренного конца очень похожи на классический вид шурупов популярных во времена СССР. Они создаются с помощью качественного металла, и снабжаются последовательными витками резьбы с незначительным межгребневым пространством между ними.
Это необходимо для увеличения качества сцепления с очень твердым видом поверхности — различными металлами. Этот вид обладает такими характеристиками:
- Диаметр предлагается в районе 3,5 — 5,0 мм, а его уровень увеличивается ближе к шапке винта;
- Длина обычно составляет около 10 — 50 мм на основе резьбового нанесения с шагом в 5,0 мм;
- Если длина достигает 60,0 — 100,0 мм, тогда резьбовой шаг будет в районе 10,0 мм;
- На основе 110,0 — 120,0 мм будет около 15,0 мм;
- А с длиной в 125,0 — 220, 0 мм резьбовая нарезка обычно предлагается с шагом в 20,0 мм.
Если вам необходимо что-то закрепить на металле с толщиной в 2 мм, тогда не нужно создавать предварительное гнездо, поскольку специализированный саморез справится с такой задачей.
А, если толщина, окажется, больше, тогда создайте проход с помощью сверла, обладающего диаметром меньше, чем у крепежного элемента примерно на 2,5 мм. За счет этого удастся добиться плотного соединения детали с металлом.
Не ошибитесь и выбирайте правильный саморез для работы с металлом. Для изготовления этого вида используется очень прочный металл, обладающий оцинкованным либо оксидированным покрытием. Они встречаются на основе металлического, золотого либо черного цвета.
Не менее полезны саморезы по металлу со сверлом, поскольку они используются для немного другой крепежной цели. Но в целом они почти такие же, как с заостренным концом. Но есть ряд отличий:
- Обладают кончиком в виде сверла
- Шляпка предлагается в виде конуса либо прессшайбы.
Для этого вида не нужно создавать предварительное гнездо, поскольку он легко входит в любой металл, и обеспечивает отличное соединение. Этому способствует уникальная форма шляпки крепежного элемента.
Монтаж
Стоимость работ и материалов
- Стоимость одного изделия с покрытием из полиэстера составляет около 3-4 рублей, а с полимерным покрытием обойдется в два раза дороже. При этом покупка упаковки будет гораздо дешевле, чем приобретение поштучно.
- При параметрах 4,8*29 мм одна тысяча единиц будет весить около 5 кг.
Технология
- Прежде чем приступать к креплению металлической конструкции, необходимо правильно раскроить материал (в случае с листовым металлом).
- При использовании метизов с острым основанием, производить отверстия в металле до 2-2,5 мм нет необходимости.
- В остальных случаях рекомендуется заранее подготавливать отверстия, которые будут немного меньше, чем диаметр самого самореза.
Чем шире и толще листы металла, тем большую нагрузку они несут на саму конструкцию. А это значит, что шаг между креплениями необходимо несколько уменьшить. Обычно он составляет 400-500 мм. Из этого же значения производятся предварительные расчеты количества.
Саморезы по металлу позволяют создавать прочные конструкции, которые способны выдерживать большие нагрузки. Правильный подбор этих соединений являются залогом надежности и длительного срока эксплуатации.
Саморезы по гипсокартону – отличия
При выборе шурупов обращают внимание на диаметр, длину и материал изготовления:
При работе с ГКЛ выбирают крепежные элементы с потайной или полупотайной головкой, редким шагом резьбы, острым наконечником и крестообразным шлицем
О необходимом количестве саморезов для крепления гипсокартонного листа можете узнать из статьи на нашем сайте.
Общие черты для саморезов по гипсокартону:
- Черный цвет. Фосфатное покрытие дает антикоррозийную защиту.
- Потайная или полупотайная головка. Это даст возможность утопить самонарезающий шуруп в ГКЛ на 1 мм.
- Шлиц с крестообразной насечкой, что позволит работать шуруповертом и отверткой.
- Не частый шаг резьбы.
Ассортимент черных саморезов для гипсокартона представлен размерами: от 3,5 х 16 мм до 4,8 х 152 мм.
Тип головки, шлица, шаг резьбы у всех размеров идентичны
Узнайте на нашем сайте о видах саморезов для профилей под ГКЛ.
Также можно выполнять крепеж универсальными саморезами:
- 5 х 35 мм, оцинкованный – подходит для работы с предварительно высверленным отверстием;
- 4,2 х 51 с пресс-шайбой;
- 5 х 41 для работы по металлу и древесине, тип головки – утопленный.
Крепежные изделия подходят для работы с любым стройматериалом
Разновидности и размеры
Классификация видов саморезов по бетону без сверления проводится в соответствии:
- с материалом;
- покрытием;
- формой головки и шлица;
- конструкцией резьбы.
Для анкерных шурупов по бетону разработан ГОСТ 1147-80 — межгосударственный стандарт на все виды подобных метизов.
Чаще всего для изготовления саморезов используют проволоку из углеродистой стали марок 08 кп, 10 кп, 10, 10 пс отечественного производителя или С1010, С1018, С1022 импортного. После вытачивания изделия из болванки, ему придают закалкой поверхностную прочность.
Для защитного покрытия применяют:
- оцинковку(серебристый или желтый цвет изделий) — слой цинка наносят гальваническим способом, это предохраняет саморез от коррозии во влажной среде;
- фосфатирование — покрытие серого или черного цвета образуется при взаимодействии стали с фосфатами;
- оксидирование (черные метизы) — пленка на поверхности получена химическим взаимодействием с окислителями.
Без покрытия применяют саморезы из нержавеющей легированной стали. Хром и никель в ее составе придают сплаву антикоррозионные свойства.
Латунные шурупы — долговечный, устойчивый к агрессивной среде крепеж. Недостаток — пластичность, склонность к деформированию.
Конструкция головки может быть потайной или выступающей, в виде шестигранника, цилиндра, полуконуса. Шлиц для саморезов по бетону, как правило, крестообразный, звездчатый Torx, шестигранный под имбусовый ключ или в форме бочонка под торцовый. Прямой не применяется, так как он не обеспечивает передачу значительных усилий, необходимых для закручивания крепежа в плотный неоднородный материал.
Резьба саморезов выполняется:
- Универсальной. Крепеж многофункционального назначения применяют с дюбелем или без него. Выпускаются шурупы по бетону с размерами до 6 мм в диаметре и до 220 мм длиной.
- В форме елочки. Наклонную резьбу образуют вложенные друг в друга конусы. Сечение самореза увеличено до 8 мм, длина — до 200 мм. Метиз забивают в просверленное отверстие или под посадку используют дюбель.
- С непостоянным шагом витков. Для более надежного крепления резьбе придают переменный шаг, дополнительно выполняют насечки. Это позволяет использовать метиз без распорного дюбеля. Иногда саморезы по бетону без сверления называют турбошурупами. Выступы и впадины у них расположены по всему стержню. Наружный диаметр нагеля составляет 7,5 мм, длина — от 52 до 212 мм.
В таблице сортамента саморезов по бетону указаны характеристики изделий и масса 1000 штук.
Список источников
- gipsokarton-blog.ru
- YDoma.info
- building-ooo.ru
- krovli.club
- HomeMyHome.ru
- materialyinfo.ru
- www.gskmetizi.ru
- stroyobzor.info
- www.metiz.com.tw
- ribnydomik.ru
- otdelka-profi.ru
- homius.ru
- betonpro100.ru
- firststroy.ru
