Счетчики холодной и горячей воды крыльчатые tu4 (unimag, evk-w)

Виды и типы расходомеров воды

Наиболее простым типом расходомеров являются тахометрические водосчетчики, в которых вращающаяся за счет движения воды крыльчатка передает вращение на счетчик. Такие устройства в качестве стационарных приборов учета работают только на водопроводах малого диаметра. Аналогичные переносные «вертушки» широко используются для временных точечных измерений в самотечных каналах и реках.

Для решения задач измерения объема поданной воды на городских водопроводах широко используют полнопроходные электромагнитные расходомеры жидкости. Они отличаются высокой точностью измерений (погрешность может составлять +0,5% или даже +0,3%). Это наиболее распространенные приборы для наружных трубопроводов водоснабжения малого диаметра. Однако для труб большого диаметра применение электромагнитных водомеров усложняется их большим весом и габаритами, а также высокой стоимостью. Также весьма спорным является вопрос «беспроливных», «имитационных» методов периодической поверки таких устройств большого диаметра, введенных из-за отсутствия в недавнем прошлом в России соответствующих проливных стендов, а также из-за огромных затрат на демонтаж и транспортировку подобного оборудования весом сотни килограммов для периодической поверки на проливном стенде. Полнопроходные электромагнитные счетчики используют также на сетях напорной канализации. Есть попытки установки оборудования такого типа на безнапорных стоках с добавлением уровнемера, но они не получили распространения из-за высокой стоимости.

Широко распространенным типом приборов для напорных и безнапорных трубопроводов различного диаметра являются ультразвуковые расходомеры. В них могут быть использованы различные методы измерений: время-импульсный, кросс-корреляционный и метод Доплера.

Для работы в больших самотечных каналах иногда используют радарные или лазерные бесконтактные расходомеры. Эти устройства определяют скорость на поверхности потока радарным датчиком скорости, а уровень потока — ультразвуковым или радарным уровнемером.

Для указанной задачи используют также уровнемеры, на основе показаний которых определяется объемный расход, вычисляемый по формуле Маннинга (или Павловского) как функция уклона и сопротивления (шероховатости стенок). Этот метод также не учитывает распределение скоростей в сечении потока. Кроме того, при возникновении подпоров (засоров ниже по течению) ошибка этого метода становится еще выше.

В напорных трубопроводах используют также штанговые электромагнитные счетчики на воду, представляющие собой длинную металлическую штангу с электромагнитным датчиком на конце, вставляемые в трубопровод через шаровой кран и обеспечивающие измерение скорости потока в одной точке (как правило, в центре трубы).

Достоинства приборов

Устройства этой марки отличаются некоторыми преимуществами:

• устойчивостью материала к коррозии;
• работают даже в нефильтрованной воде;
• долгим сроком службы;
• большим интервалом между проверками;
• небольшой погрешностью измерений;
• защитой от магнитного воздействия;
• энергонезависимостью;
• возможностью дистанционной передачи данных.

Для снятия показаний учитывают значения, которые расположены слева от запятой, желтый прямоугольник. Расчет выполняется путем вычитания предыдущих показаний из текущих значений. Полученный результат умножают на расценки по тарифу.

Счетчики надежно защищены от воздействия магнитных полей. Остановить или замедлить работу с помощью магнита не получится.

Программное обеспечение

Программное обеспечение (далее – ПО) счетчиков по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

–    программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

–    программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО и измерительной информации в соответствии с Р 50.2.077-2014 -высокий. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Принцип работы импульсных счетчиков воды

Конструктивно схема счетчика с импульсным выходом не отличается от устройства привычных фланцевых или крыльчатых квартирных водомеров. Механическая часть конструкции осталась прежней. В ее основе лежит стрелочный индикатор расхода воды, где полный оборот равен определенному объему потребления.

Расходомер приводится в действие крыльчаткой, вращающейся под напором воды.

Далее к работе подключается магнитная муфта, которая обрабатывает и передает данные на индикатор. Совершая полный оборот, магнит входит в контакт с датчиком, и результат отображается на циферблате.

Это довольно простая схема со сравнительно низкой ценой. Самая уязвимая часть механизма — герметичный контакт — который быстро ломается.

Алгоритм снятия и передачи показаний с импульсных счетчиков

Главное конструктивное отличие импульсного водомера от обычного мокроходного счетчика состоит в его оснащении маломощным магнитом и герметическим контактом (герконом), который замыкается при воздействии на него магнитным полем. В момент совершения полного оборота счетного механизма геркон подает электрический импульс, который, считывается внешним устройством и подается на сигнальный пульт.

Электронная система импульсного водосчетчика отвечает за подсчет длительности импульса, интервал подачи которого зависит от скорости потока воды. Примечательно, что импульсный водяной счетчик не требует дополнительного источника питания: геркон сам генерирует электромагнитный импульс и вызывает замыкание слаботочной электроники.

Система АСКУВ для многоквартирного дома

Автоматизированная система контроля и учета водоснабжения (АСКУВ) в многоквартирном доме устанавливается для быстрой и точной обработки показаний квартирных счетчиков воды.

Самый дешевый и быстрый вариант установки системы учета воды — ее внедрение на этапе строительства МКД. На этом этапе не требуется согласие собственников жилья на установку счетчиков воды с дистанционным снятием показаний. Дополнительно АСКУВ может быть включен в состав общей системы диспетчеризации ресурсов жилого здания. Монтаж системы в процессе застройки дома упрощает дальнейший учет ресурсов для управляющей компании.

Установка АСКУВ в уже заселенном доме потребует проведения общего собрания и согласия собственников жилья на установку «умных» водосчетчиков.

Жильцам выгодно внедрять дистанционный сбор данных приборов учета, так как это исключает их из процесса съема и передачи показаний водосчетчиков и снижает сумму в квитанциях за счет справедливого распределения воды на общедомовые нужды (ОДН).

Ключевыми критериями выбора системы для диспетчеризации квартирных счетчиков воды являются:

• стоимость системы, ее монтажа и последующего обслуживания;
• надежность работы системы дистанционного снятия показаний счетчиков воды в течение всего срока эксплуатации;
• возможность быстрого и легкого масштабирования системы, например, на еще один или несколько домов.

Стоимость системы диспетчеризации «СТРИЖ» на порядок дешевле аналогов за счет минимальной цены смарт-счетчиков и отсутствия промежуточного оборудования. Нет затрат на пусконаладку и последующее обслуживание дорогостоящими специалистами.

Отсутствие mesh и высокая проникающая способность сигнала обеспечивает 100% доставку пакетов данных. Дополнительные счетчики можно включать в систему по принципу plug-and-play.

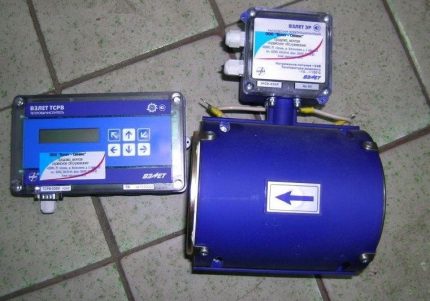

Электромагнитные счетчики воды

Этот тип прибора не может выполнять свою работу без электричества. Основой его функционирования является свойство воды пропускать электрический ток.

Электромагнитные водомеры отличаются высокой точностью данных. Измерение показаний базируется на параметрах взаимодействия магнитного поля и водного потока

Когда жидкость преодолевает магнитное поле, полученное искусственно, она меняет его показатели, датчики фиксируют это, а данные появляются на дисплее. Это дорогой вид счетчика. Служит он хорошо и долго, если трубы свободны от накипи. Поскольку такие условия встречаются редко, используют электромагнитные приборы нечасто.

Основные плюсы и минусы

Если высокая точность показаний является главным преимуществом электромагнитных водомеров, то сложность установки — их главный недостаток. К ним нужно подводить источник питания. Когда пропадет электричество, дом останется без воды, поскольку ее подачу прибор перекроет.

К плюсам можно отнести и следующие моменты:

• большой диапазон измерений;
• отсутствие подвижных элементов в проточной камере;
• мгновенное отображение расхода;
• архивирование данных.

Установка счетчика не влечет за собой большого увеличения сопротивления давлению воды. По этой причине его часто монтируют на трубопроводах с низким давлением.

Среди прочих недостатков следует отметить неравномерность распределения скорости жидкости по диаметру счетчика, восприимчивость к турбулентности потока.

Особенности монтажа электромагнитного счетчика

Монтируя такой счетчик, нужно не забыть о фильтрах. Они обязательно должны присутствовать в системе, поскольку магнит привлекает крупинки металла, имеющиеся в воде. Хорошо, если установлены два фильтра — стандартный грязевик и магнитный.

Электромагнитный счетчик контролирует расход воды с разными температурными параметрами и вязкостью в широком диапазоне. В структуру преобразователя расхода входит магнитопроницаемый цилиндр с электромагнитным покрытием внутри и электромагнитными обмотками, размещенными снаружи

Измерительный сигнал снимается посредством двух электродов, которые расположены диаметрально и имеют контакт с водой. Монтируют счетчики в металлопластиковые, металлические, пластиковые трубы в ванной и туалете.

Комплектность и особенности монтажа

Счетчик Valtec разрешается устанавливать своими руками. Работа проводится только тогда, когда прибор прошел проверку «Горводоканала» и в паспорте имеются соответствующие отметки.

Затем проверяется наличие комплектующих узлов, которые устанавливаются совместно со счетчиком. Сюда входят:

1. Кран. В зависимости от материала трубопровода, они бывают латунные или пластиковые. Это важный узел, к которому предъявляются особые требования. В случае его выхода из строя, есть вероятность затопления квартиры.
2. Фильтр для очистки поступающей воды.
3. Обратный клапан. Он требуется для того, чтобы при отсутствии воды, заходящий в систему воздух не крутил счетчик.
4. Прибор V.
5. Прокладки из паранита.
6. Соединительные гайки-американки.

Процесс подготовки

Перед началом монтажа следует ознакомиться с некоторыми особенностями, чтобы не допустить ошибок при установке. Они состоят из следующих пунктов:

1. Правильно подбирается место. Обычно устанавливаются сразу же после ввода водопроводной магистрали в помещение. Многое зависит от планировки дома.
2. С патрубков счетчика снимаются предохранительные колпачки, сделанные из пластика.
3. Место установки выбирается с прямым трубопроводом.
4. Готовятся опоры. Они ставятся на некотором расстоянии от прибора и после него, под трубы. Необходимы для надежности крепления корпуса и устранения риска его вибрации.
5. Нанесенная на корпус стрелка должна располагаться в направлении движения потока воды.
6. Обеспечивается герметичность мест стыков.
7. В случае перепада диаметров между трубами и счетчиком, требуется наличие переходников.
8. Запрещается установка аппарата вблизи силовых трансформаторов из-за присутствия магнитного поля.
9. Процесс монтажа ведется на горизонтальных и вертикальных участках. Запрещается устанавливать счетным механизмом вниз.

Монтаж изделия

В процессе монтажа следует пользоваться инструкцией.

Чтобы избежать ошибок, нужно разложить все компонуемые узлы в определенном порядке: кран, фильтр, счетчик и обратный клапан. Между фильтром, счетчиком и обратным клапаном располагаются 2 патрубка

Важно, чтобы стрелки на всех элементах указывали одно направление.
Ведется предварительная сборка узлов без герметизирующего материала. Во время скручивания деталей подсчитывается количество сделанных витков

Затем конструкция разбирается и на резьбу наворачивается пакля. Предварительно она скатывается в тонкую нить. Сверху наносится слой специальной пасты. Иногда вместо пакли используется уплотнительная лента.
Все узлы скручиваются окончательно в установленном порядке.
Перед врезкой всей конструкции в магистраль измеряется ее общая длина. Хоть вода и отключена, необходимо подставить емкость, чтобы после обрезки участка из системы вылилась оставшаяся в ней жидкость.
Если система выполнена из металла, то потребуется нарезка резьбы. Отрезаемый участок точно вымеряется. При использовании пластикового трубопровода в месте стыка используются фитинги. Устанавливать пластик значительно проще, поскольку материал хорошо гнется и с ним легче работать.

На последнем этапе проводится проверка. Открывается кран и система заполняется водой. Если течи отсутствуют, а счетчик работает, значит, монтаж закончен.

Нормативная база методики

Прежде чем окончательно определиться с компанией исполнителем, вам необходимо проверить лицензию, сертификат и разрешение на проведение данных работ. Стоит заметить, что такая деятельность без сертификата не законна – это регулируется такими документами:

• Федеральный закон № 102-Ф3 « Об обеспечении единства измерений»;
• Постановление Правительства РФ №354, которое содержит правила подачи коммунальных услуг.

Данную процедуру можно производить только при помощи специальной технической базы. По окончании процесса вам должны предоставить акт и сертификат, копии которых вы относите в водоканал.

Счетчик для сточной воды — это

Расходомером для стоков называют специальный прибор учёта, который устанавливается на канализационный трубопровод. Счетчик для установки на канализацию — это сложный механизм с элементами электроники, рассчитанный на работу в агрессивной среде. Точность и надёжность проводимых измерений с такими приборами гарантируется производителем.

Монтаж прибора для учета стоков производят непосредственно в коллекторе на открытом или закрытом его участке.

Согласно принципу работы приборы-расходомеры стоков делят на два вида:

• Приборы для учета стоков путем измерения уровня потока воды в трубопроводе;
• Приборы для учета и уровня, и скорости потока.

В первом случае счетчик используется для безнапорного коллектора. То есть в тех случаях, когда канализационные стоки движутся по уклонной трубе самотёком под воздействием гравитации. Приборы второго типа используют в напорных системах, где ток канализационной воды обеспечивает специальный насос.

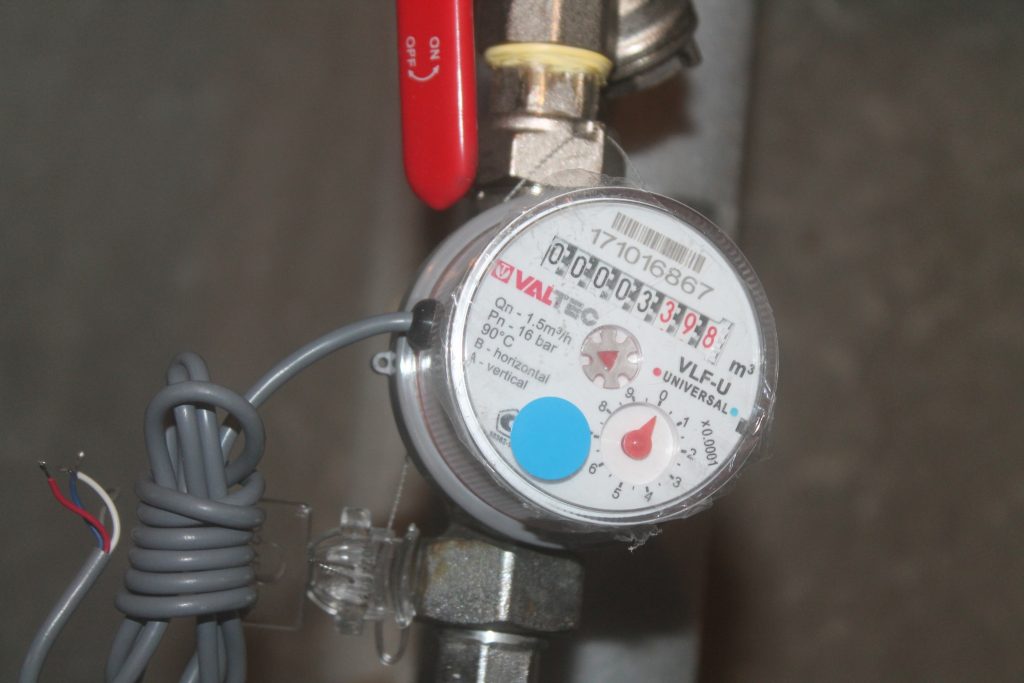

Описание

Принцип действия счетчика основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную камеру, где под его действием вращается крыльчатка с прикрепленным к ней магнитом. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды.

Счетчик представляет собой одноструйный сухоходный счетчик, состоящий из корпуса, герметично закрытого крышкой, с расположенной внутри измерительной камеры, в которой имеется крыльчатка, синхронной магнитной муфты и счетного механизма с индикаторным устройством.

Магнит, установленный в ступице крыльчатки, передает вращение на ведомый магнит синхронной муфты, находящейся в счетном механизме часового типа. Магнитная муфта защищена анодированным стальным экраном, который исключает влияние внешних магнитных полей на показания счетчика.

Счетный механизм изолирован от измеряемой среды специальной прозрачной крышкой с уплотнительным кольцом.

Счетчики имеют модификации VLF-С, VLF-W, VLF-U.

Корпус счетчика соединяется со счетным механизмом пластмассовым термоусадочным кольцом:

–    синего цвета для счетчиков холодной воды мод. VLF-С;

–    красного цвета для счетчиков горячей воды мод. VLF-W;

–    серого (или желтого) цвета для счетчиков холодной и горячей воды универсальных мод. VLF-U. Термоусадочное кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к регулируемым элементам счётчика.

Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя и определяет объем воды в м3.

На одной оси с крыльчаткой установлена магнитная муфта, бесконтактно передающая момент вращения зубчатой звездочке счетного механизма, которая обеспечивает повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов.

Счетчик имеет встроенный во входной патрубок струевыпрямитель, который служит для равномерного распределения подачи воды на лопасти крыльчатки, а также для защиты от попадания в камеру крупных механических частиц.

Счетчики имеют исполнения, отличающиеся диаметром условного прохода (Ду) 15, 20 мм. Счетчики мод. VLF-С/W/U I имеют импульсный выход, позволяющий осуществлять дистанционную регистрацию объема воды. Импульсный выход обеспечивается герконовым преобразователем (далее – геркон). Вес импульса 10 дм3/имп. Импульсный выход решен по 4-х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающим стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможность контроля считывающим устройством обрыва провода и короткого замыкания. Для этого в цепь геркона включены два дополнительных сопротивления.

Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.

Лист № 2 Всего листов 4

Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3Ду, после – не менее 1Ду.

Счетчики не содержат встроенного и внешнего программных обеспечений.

Внешний вид и пластмассовое термоусадочное кольцо, являющееся пломбировочным элементом, показаны на рисунке 1.

Описание

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Конструкция счетчиков состоит из:

–    корпуса с фильтром;

–    счетного механизма с механическим, либо электронным индикаторным устройством;

–    пластмассового кольца, соединяющего корпус со счетным механизмом.

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Вращение крыльчатки с помощью магнитной связи передается к ведомой части магнитной муфты, установленной в счетном механизме, для механического индикаторного устройства, либо к считывающему устройству для электронного индикаторного устройства. Индикаторное устройство находится в герметичной капсуле и отделено от измеряемой среды немагнитной разделительной мембраной, зафиксированной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитными кольцами. Счетный механизм, либо электронное считывающее устройство обеспечивают перевод числа оборотов крыльчатки в объем воды, прошедшей через счетчик.

Изготавливаются следующие модификации счетчиков: СВ – X1 X2 X3 Х4 Х5,

где: Х1 – диаметр условного прохода (Ду) счетчиков: «15» – для счетчиков Ду15 и «20» -для счетчиков Ду20; Х2 – длина счетчика: «80» – для счетчиков длиной 80 мм, «110» – для счетчиков длиной 110 мм, «130» – для счетчиков длиной 130 мм; X3 – вид индикаторного устройства: «М» – для счетчиков с механическим индикаторным устройством, «М1» – для счетчиков с механическим индикаторным устройством, оснащенным дисковым стрелочным указателем и технологическим посадочным креплением, для установки модуля дистанционной передачи информации, «Э» – для счетчиков с электронным индикаторным устройством; X4 – соответствие метрологическому классу по ГОСТ Р 50193.1-92 при вертикальной установке: «В» – для счетчиков, соответствующих классу В (класс А – при иной установке), «С» – для счетчиков, соответствующих классу С (класс В – при иной установке); X5 – наличие интерфейса связи для передачи измерительной информации об объеме воды во внешние измерительные системы (далее – ИС): «И» – для счетчиков, укомплектованных импульсным выходом, «Р» -для укомплектованных цифровым радиомодулем, «пустое знакоместо» – для не укомплектованных интерфейсом связи.

Индикаторное устройство счетного механизма, в зависимости от его вида, имеет:

–    восемь роликов и один стрелочный указатель, для счетчиков с механическим индикаторным устройством.

–    девять знакомест для счетчиков с электронным индикаторным устройством.

Показания объема воды в м3, считываются с индикаторного устройства.

Механическое индикаторное устройство имеет звездочку, обеспечивающую повышение

разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.

Счетчики предназначены для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно – вычислительных комплексов контроля и учета энергоресурсов.

Дистанционная передача данных о потреблении воды может осуществляться при помощи импульсного выхода, либо радиомодуля нелицензируемого диапазона частот. Радиомодуль встроен в электронный блок счетчика в виде дополнительных электронных компонентов и антенны на единой печатной плате изделия.

Общий вид счетчиков показан на рисунках 1 – 2. Защита от несанкционированного доступа обеспечивается с помощью конструкции счетчика. Схема пломбировки счетчиков показана на рисунке 3.

СВ-15 Э

Счетчик воды _ 1 универсальный ГПГ

Qn = ts и 7ч 11,1

C-H/B-V ТЛИ* = 90 t

СЧЕТПРИ50Р

Рисунок 2 – Общий вид счетчиков модификаций СВ- Х1 Х2 Э Х4 Х5

Система учета воды для многоквартирного дома

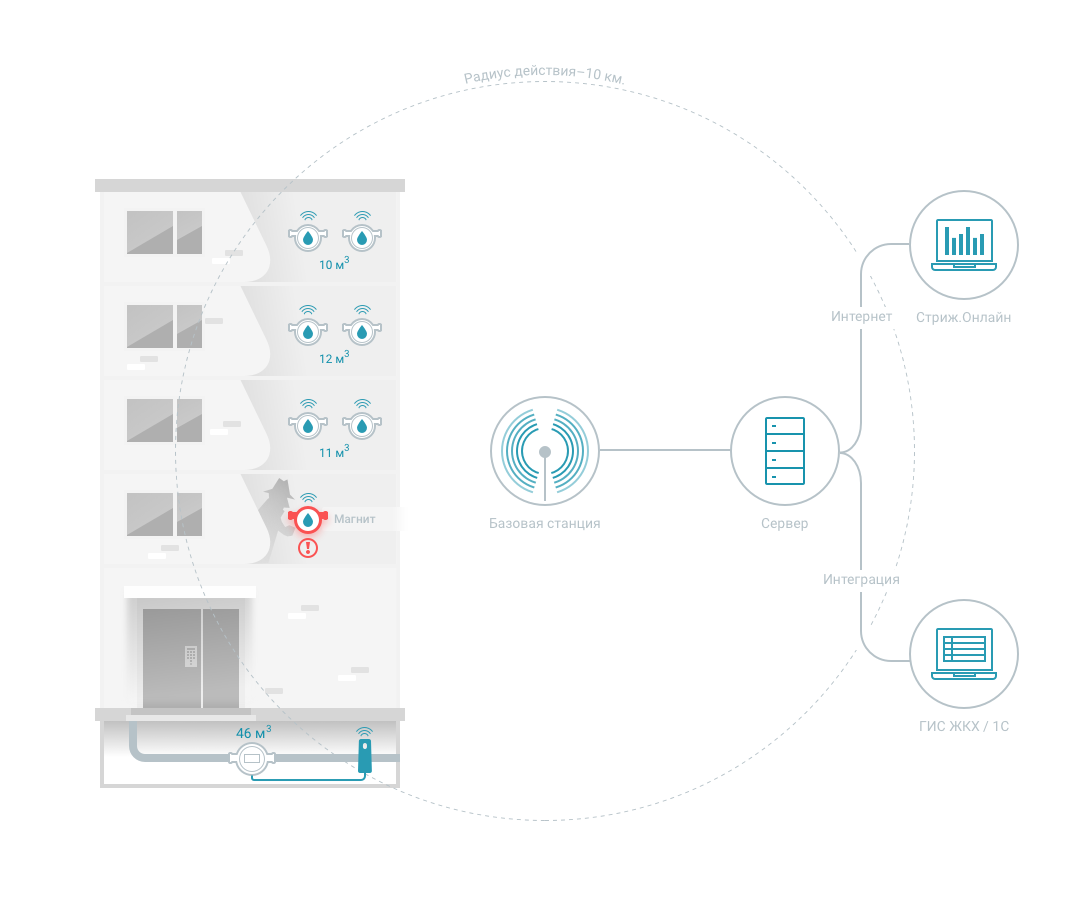

Как работает диспетчеризация квартирных счетчиков воды «СТРИЖ»

В каждой квартире дома устанавливаются беспроводные счетчики СВК 15-3-2 с радиомодулем «СТРИЖ». Монтаж таких счетчиков не отличается от установки обычных водомеров и занимает не более 15 минут. Дополнительная калибровка и настройка счетчиков не требуется. Раз в сутки счетчик передает статистику потребления воды по радиоканалу на базовую станцию. Все показания счетчиков будут доступны в личном кабинете через интернет.

Для удаленного съема показаний в режиме реального времени мы подключаем специальный LPWAN-модем, используя имеющийся импульсный выход. Сигнал модема имеет высокую проникающую способность — прибор будет стабильно работать из подвалов, даже там, где отсутствует GSM.

Диспетчеризация каждого счетчика в доме позволит вам в дальнейшем сводить баланс расхода воды, сравнивая показания потребление воды по всем квартирам дома прямо в личном кабинете.

Счетчики воды с радиомодулем «СТРИЖ»

СВК 15-3-2 с радиомодулем «СТРИЖ» — «умный» счетчик, разработанный для автоматизированного поквартирного учета потребления воды. Установка счетчика выполняется аналогично монтажу обычного водомера. Ее может произвести штатный сантехник без специальной подготовки.

Счетчик замеряет объем потребленной воды, а встроенный радиомодуль передает показания по LPWAN-радиоканалу 868 МГц на ближайшую базовую станцию раз в сутки.

Литиевая батарея 3,6В рассчитана на 10 лет автономной работы устройства. Срок поверки 6 лет для счетчиков ГВС и ХВС. Встроенный обратный клапан предотвращает перетекание воды из стояка в стояк.

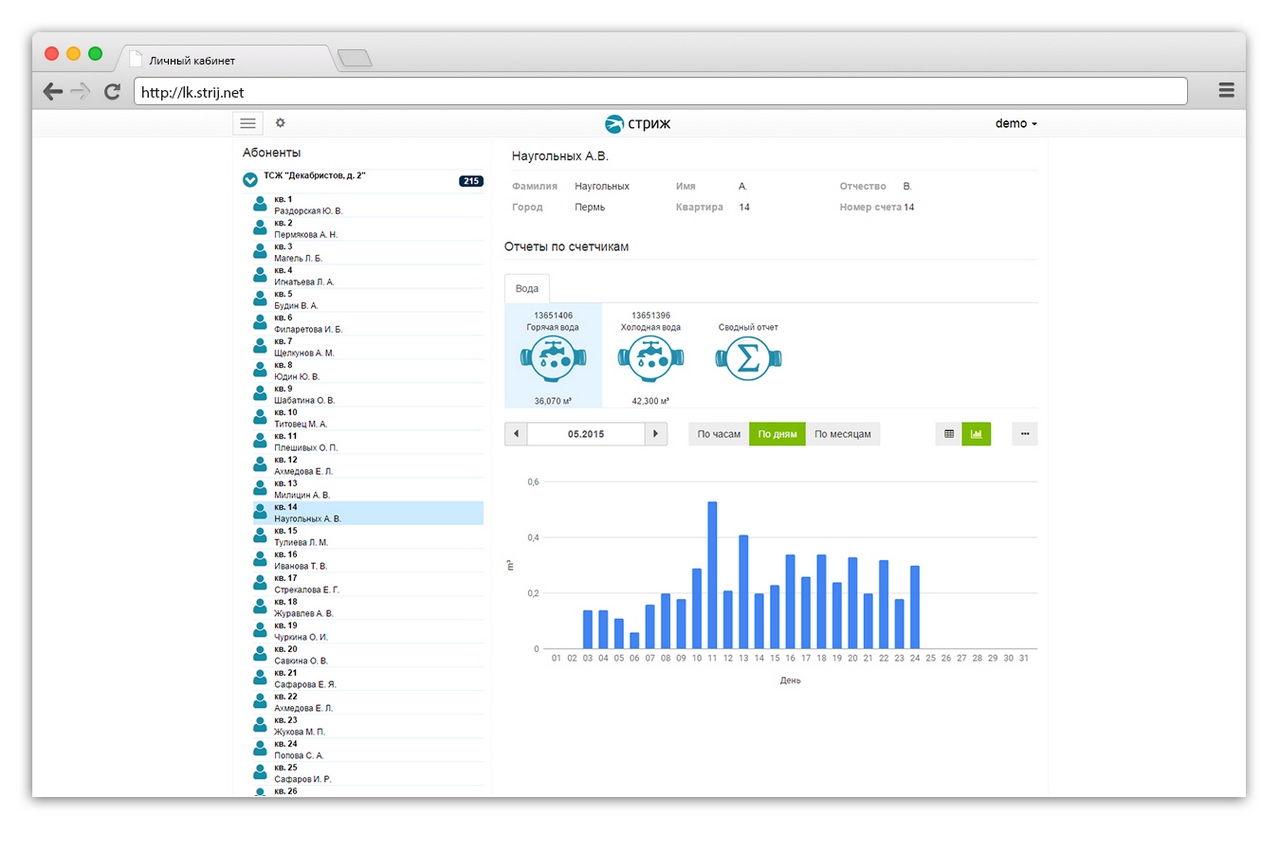

Личный кабинет «СТРИЖ.Cloud»

Статистика потребления воды по каждой квартире дома доступна в личном кабинете управляющей компании в виде почасовых, суточных и недельных отчетов.

Бухгалтер сможет проводить сверку баланса и выгружать данные в два клика. Теперь это займет меньше минуты.

Система интегрируется и подгружает данные в 1С и ГИС ЖКХ автоматически. Показания не придется заносить в систему вручную.

Доступ жильцам к индивидуальным приборам учета может быть предоставлен по необходимости.

ПОСМОТРЕТЬ ДЕМОВЕРСИЮ

Особенности продукции

Счетчик воды Валтек относится к механическим изделиям крыльчатого вида. Они абсолютно энергонезависимы.

Конструкция состоит из деталей:

• латунного корпуса;
• стального цилиндра;
• механизма с крыльчаткой, вала, подшипников, лопастей;
• ведущего магнита;
• уплотнительного кольца;
• паронитовых прокладок;
• прозрачной крышки из стекла;
• счетного механизма;
• настроечного диска.

Принцип действия

Функционирование устройства основано на преобразовании скорости проходящего потока воды в число оборотов счетного механизма. Движение крыльчатки передается на пластмассовые шестеренки, которые вращают стрелки измерительного элемента. Вал крыльчатки опирается на кварцевую пластину.

Верхняя часть устройства не соприкасается с водой. Измерительный механизм снабжен водонепроницаемой перегородкой. Все детали, которые находятся в воде, выполнены из прочного стекловолокна, защищены от коррозии.

Корпус изготавливают из латуни, это прочный сплав, который обеспечивает долговечность.

Срок службы прибора составляет 12 лет при условии правильной установки и эксплуатации. В течение этого периода получают точные данные о расходе воды.

Надежная работа обеспечивается проверками устройства, которые проводят каждые шесть лет.

Разновидности

• номинальным объемом расхода воды за единицу времени;
• монтажной длиной;
• диаметром установки;
• наличием импульсного выхода.

Импульсные модели считывают показания автоматически и передают их в контролирующую организацию.

Цены на расходомеры для сточных вод.

Кросс-корреляционные приборы учета сточных вод на сегодня являются наиболее точными, надежными и стабильными из всех имеющихся на рынке расходомеров. Но цена их выше, чем у Доплеровских расходомеров и, тем более, уровнемеров. Если вы имеете дело с небольшой трубой, с небольшим потоком и  если годовые платежи за воду по данному узлу учета существенно ниже стоимости высококачественного расходомера, то, возможно, вам будет выгоднее использовать более дешевую (хотя и менее точную) систему — уровнемер или Доплер. При этом интересно, что на Доплеровские расходомеры сточных вод фирма Nivus держит вполне лояльные цены, ниже большинства импортных поставщиков, в силу того, что основной упор Nivus делает на наиболее надежные кросс-корреляционные системы. Что касается каналов с большим расходом, то для них метод кросс-корреляции в настоящее время является наилучшим.

Описание

Принцип работы счётчиков холодной и горячей воды универсальных ЭКОНОМ основан в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды.

Счётчики холодной и горячей воды универсальные ЭКОНОМ состоят из корпуса с фильтром, измерительной камеры и счётного механизма, размещённого в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку с закреплённой на ней ведущей магнитной муфтой. Через разделительный стакан счётного механизма вращение ведущей части магнитной муфты передаётся её ведомой части, которая связана с масштабирующим редуктором и отсчётным механизмом. Сухой, герметизированный в отдельной полости счётный механизм, преобразует число оборотов крыльчатки в показания отсчетного устройства в м3.

Счетчик может дополнительно комплектоваться импульсным датчиком (магнитоуправляемым герметизированным контактом – герконом) с последовательными шунтирующими (короткозамкнутыми) сопротивлениями, соответствующими схеме НАМУР (NAMUR) для дистанционной передачи низкочастотных импульсов с контролем обрыва линии. Цена импульса – 0,01 м3. В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6 В. Потребляемый ток устройства считывания не более 100 мА.

Счётчики холодной и горячей воды универсальные ЭКОНОМ относятся к метрологическому классу А при вертикальной установке и к классу В при горизонтальной установке в соответствии с ГОСТ Р 50193.1-92.

Конструкция счётчиков холодной и горячей воды универсальных ЭКОНОМ предусматривает пломбировку.

Счётчик универсальный ЭКОНОМ, Ду=15 мм

Таблица 1 – Технические характеристики._

Пределы допускаемой относительной погрешности счётчиков холодной и горячей воды универсальных ЭКОНОМ при выпуске из производства и после ремонта не должны превышать: ±5 % – в диапазоне расходов от Qmin до Qt ,

±2 % – в диапазоне расходов от Qt до Qmax включительно.

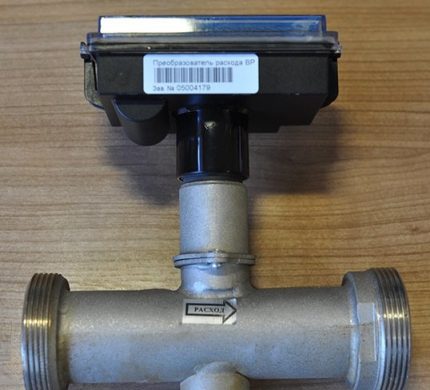

Вихревые водомеры и их особенности

Вихревые счетчики могут стабильно работать только при условии, что вода в трубопроводе чистая и без абразивных частиц, способных исказить показания.

Каждый вихревой счетчик имеет в своем составе обтекаемое тело. Оно помещено в трубу и играет роль препятствия на пути потока воды. Дальше по направлению течения расположен высокочувствительный датчик. Он реагирует на самые незначительные колебания давления в потоке.

Датчик, которым укомплектован вихревой счетчик, отличается превосходной балансировкой. Даже вибрация трубы не отражается на точности его показаний

Когда скорость движущейся жидкости достигает определенного значения, возникают вихри за пределами препятствия. Они образуются попеременно с разных сторон и движутся вместе с потоком. При этом появляются зоны низкого и высокого давления. Это порождает явление, которое называют «вихревой дорожкой».

Вихри появляются с частотой, пропорциональной скорости движущегося потока. Дистанция между смежными вихрями соответствует объему воды, протекающей за соответствующий период. Следовательно, расход можно высчитать, умножив число вихрей на объем. Вихри возникают тем чаще, чем больше скорость потока.

Вихревой счетчик можно усовершенствовать, добавив к нему контроллер температуры. При этом точность измерений повысится с поправкой на температуру

Усредненный срок службы прибора — 8 лет. Основное предназначение — регулировка технологических процессов. В разводке водопровода в квартире  применять такие устройства нерационально.

Как остановить счетчик воды валтек

Остановка счетчика воды Валтек, применяя магнит, только со стороны кажется выгодной и простой. На самом деле, привлекательная реклама магнитных конструкций и обещание существенной экономии, не более, чем просто слова.

Остановка счетчика воды Валтек

Хозяин квартиры или дома, устанавливая магнит, должен знать, что данная практика угрожает не только большими штрафами, но и повышает риск выхода прибора из строя. Многие считают, что зафиксировать факт наличия магнита невозможно: достаточно просто не пускать контролеров и безнаказанно пользоваться лайфхаком.

Но теперь не обязательно непосредственно изучать счетчик, чтобы заметить запрещенное устройство. Существует тесламетр, который обнаруживает несанкционированное воздействие на водомер издалека.

Кроме этого, на счетчике может стоять антимагнитная пломба. Она изменяет цвет, если на водомере используются приспособления для искажения показателей.

Алгоритм выглядит следующим образом:

• Определяется приблизительная дата, когда начал применяться магнит. Инспектор производит простые расчеты: с момента последней поверки, а если ее не было – с момента установки счетчика, если срок менее тридцати шести месяцев. Доказать, что нарушили правило вы совсем недавно, не получится.
• Выписывается акт об административном нарушении.
• Сумма штрафа рассчитывается следующим образом: производится перерасчет по средним нормам и результат умножается на десять.

Поэтому лучше не испытывать удачу, рискуя деньгами.

Установка приборов учета очень выгодна, это не вызывает сомнений. Выбирая вариант, учитывайте все преимущества и выбирайте лучшее. Водомеры Валтек – качественная техника, которая позволит получать точный результат.

Счетчик Valtec предназначен для учета потребления воды. Прибор используют в жилых и коммерческих помещениях. Это универсальное устройство производства Россия-Италия входит в десятку лучших измерительных приборов. Подходит для установки на трубы с горячей и холодной водой.

Выводы и полезное видео по теме

Видео #1. Зачем нужны счетчики и их основные виды:

Видео #2. Марки водомеров. Какой прибор лучше:

Приобретение счетчика для воды — это дополнительная статья расходов, но она вполне оправдана. Потраченное вскоре не только окупится, но и позволит экономить немалые суммы на плате за воду.

Главное, приобретайте водомеры, выпущенные проверенным производителем. Дешевый водомер плохого качества, как правило, обладает большой погрешностью и вам придется платить лишнее.

Хотите рассказать о том, как подбирали водосчетчик для собственной квартиры? Поделитесь, на какой модели вы остановились и почему. Оставляйте, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в расположенном ниже блоке.

Список источников

• all-pribors.ru
• vodakanazer.ru
• vistaros.ru
• uchet-jkh.ru
• sovet-ingenera.com
• vmeste-masterim.ru
