Схема подключения дифавтомата в однофазной и трехфазной сети

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Однако все чаще используется несколько приборов – по отдельным контурам или группам. В этом случае устройство в связке с автоматом (-ми) монтируется в щитке и соединяется с определенной линией

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. В бытовых условиях можно даже установить розетку со встроенным УЗО.

Далее рассмотрим популярные варианты подключения, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети.

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Если на каком-либо из отходящих электроконтуров возникнет ток утечки, защитное устройство тут же отключит все линии. В этом, безусловно, его минус, так как нельзя будет точно определить, где именно неисправность

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

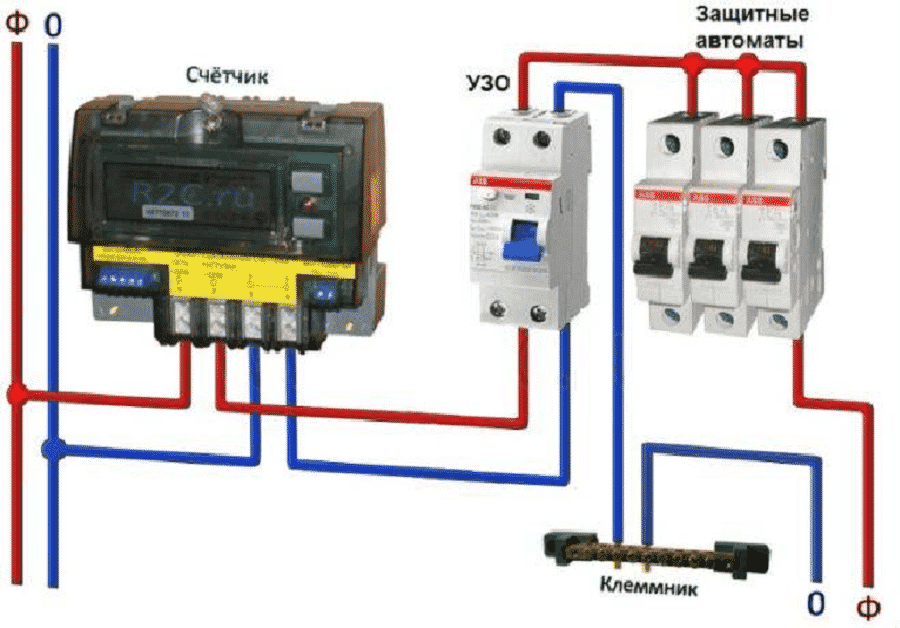

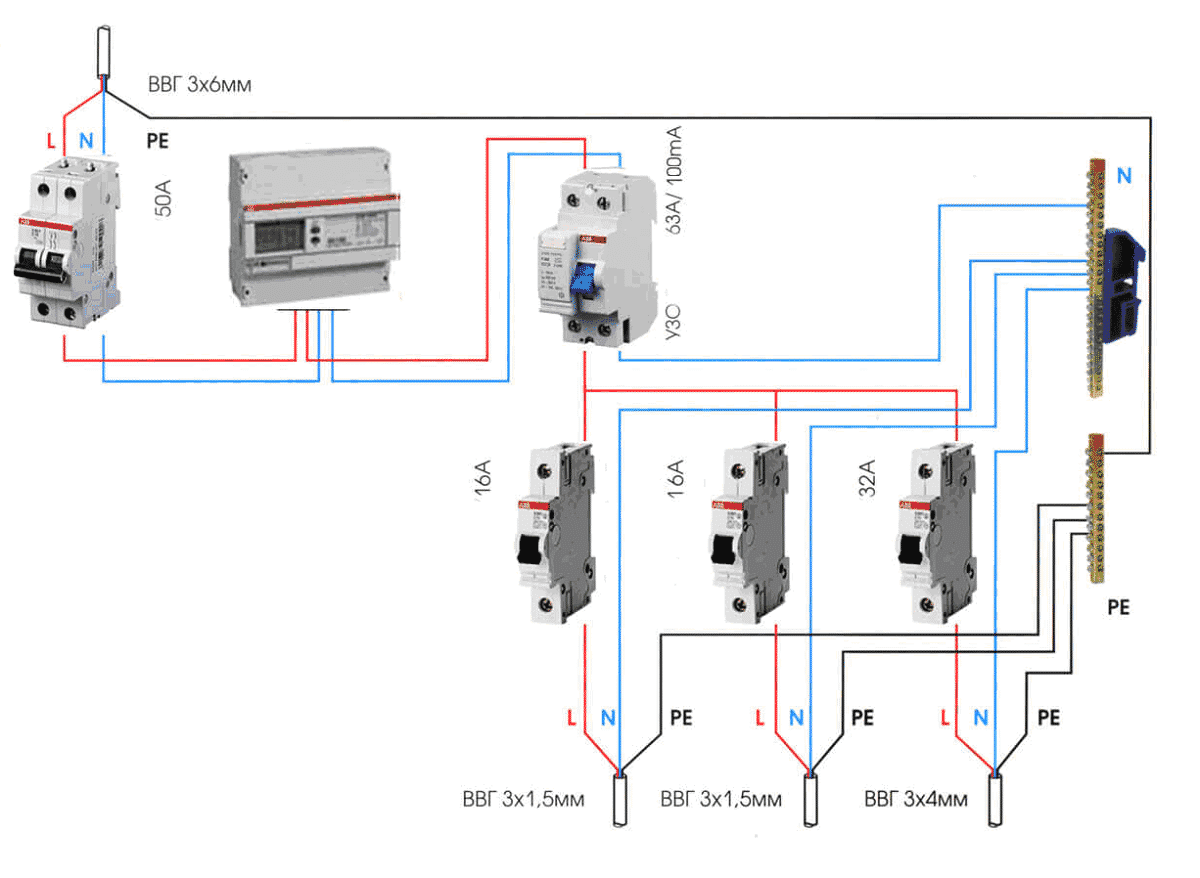

Вариант #2 – общее УЗО для 1-фазной сети + счетчик.

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Если необходимо перекрыть подачу электроэнергии в квартиру или дом, отключают общий автомат, а не УЗО, хотя они установлены рядом и обслуживают одну и ту же сеть

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

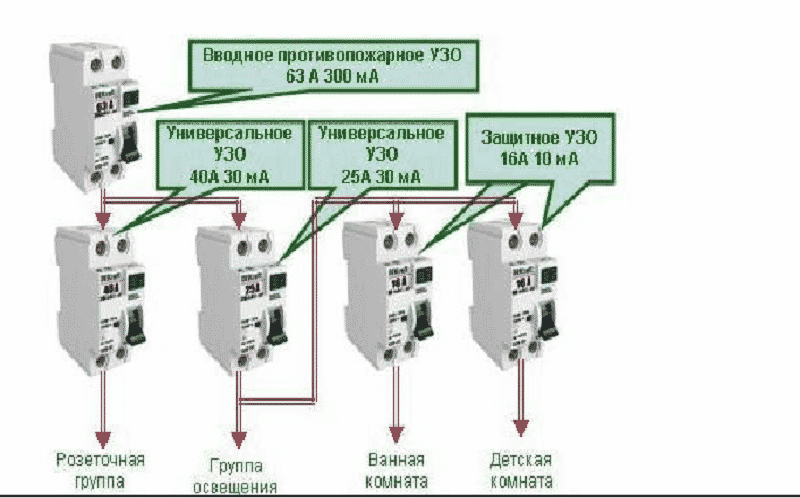

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО.

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Предположим, произошла аварийная утечка тока, а подключенное УЗО контура освещения по какой-то причине не сработало. Тогда реагирует общее устройство и отключает уже все линии

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

бракованное;
вышло из строя;
не соответствует нагрузке.

Чтобы подобных ситуаций не возникало, рекомендуем ознакомиться с методами проверки УЗО на работоспособность.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

Вариант #4 – 1-фазная сеть + групповые УЗО.

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

Схема напоминает вариант с общей защитой, но без установки УЗО на каждую отдельно взятую группу. Отличается важным положительным моментом – здесь легче определить источник утечки

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Если в вашей квартире электросеть не заземлена, рекомендуем ознакомиться со схемами подключения УЗО без заземления.

Как правильно подключить УЗО

Большое значение имеет правильное подключение защитного устройства. В случае каких-либо нарушений УЗО будет постоянно срабатывать без видимых причин.

Основными ошибками, нарушающими работу УЗО в процессе дальнейшей эксплуатации, считаются следующие:

Нулевые проводники двух защитных устройств соединяются между собой после УЗО. В результате такого соединения при подключении нагрузки они оба будут срабатывать. Если нагрузка отключена, срабатывания не произойдет и внешне все будет выглядеть нормально.
В таких же двух УЗО проводники могут быть перепутаны местами. При нажатии кнопки ТЕСТ они будут срабатывать как положено. Однако при подключении нагрузки к любому из них, произойдет одновременное срабатывание обоих устройств.
После УЗО нулевой и защитный проводник соединяются между собой. Подобная ошибка при подключении допускается чаще всего. В результате возникает неравенство токов в проводниках фазы и нуля, поскольку часть тока будет забирать на себя защитный проводник. При включении прибор будет мгновенно срабатывать даже без нагрузки.
В случае неполнофазного соединения фазный провод подключен в нужные клеммы, а нулевой – вообще проходит мимо устройства сразу же к нулевой шине или нагрузке. Проверка кнопкой ТЕСТ покажет нормальное функционирование, но при подключении нагрузки произойдет срабатывание, поскольку будет отсутствовать прохождение обратного тока по нулевому проводу. Установленный в УЗО трансформатор тока, определит эту разность как утечку, после чего прибор сразу же сработает.

Что такое дифференциальный автомат?

Автоматический выключатель дифференциального тока (АВДТ) — это коммутационный аппарат, совмещающий в себе автоматический выключатель (АВ) и устройство защитного отключения (УЗО). Дифавтомат защищает электрическую сеть от коротких замыканий, перегрузок, утечек и попадания человека под напряжение.

Если говорить о застройщиках многоэтажных домов, то большинство работает по принципу сделать подешевле продать подороже. Дом сдан и все тут. В связи с этим возникает потребность в замене всего: окон, дверей, батарей, электроприборов и тд. Недавно пришлось производить замену дифференциального автомата в подъездном щитке, поскольку по непонятным причинам он выбивал, срабатывал, отключался, как угодно.

Отключение дифавтоматов наблюдалось не только у нас, соседей, знакомых + на форуме микрорайона было много жалоб. Самое интересное, что чаще всего отключение происходило ночью, или когда никого не было дома. Тоесть когда работало минимум электроприборов. Я сразу начал грешить на производителя, но вопрос почему выбивает дифавтомат оставался открыым. Позвонили в управляющую организацию, пришел электрик.

Оказался, что это брак и замена стоит денег, 800 рублей, и это только монтаж + цена самого аппарата. Сам электрик был готов произвести подключение за 600 рублей, но зачем платить, если я и сам могу, да и несложно это совсем, необходимо лишь соблюдать технику безопасности и не бояться. Итак, смотрим фото.

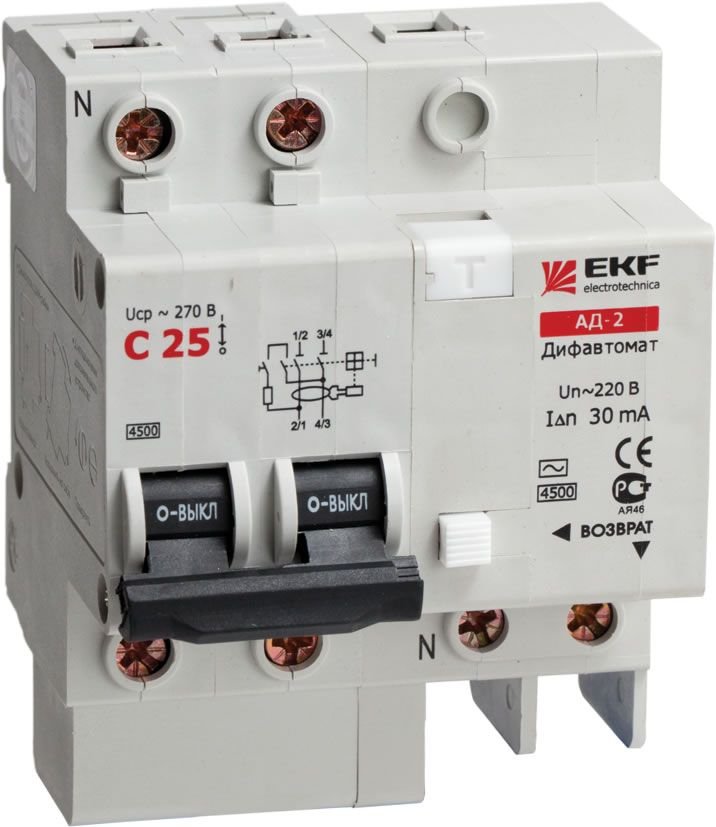

Вот сам виновник, дифференциальный автомат EKF C50:

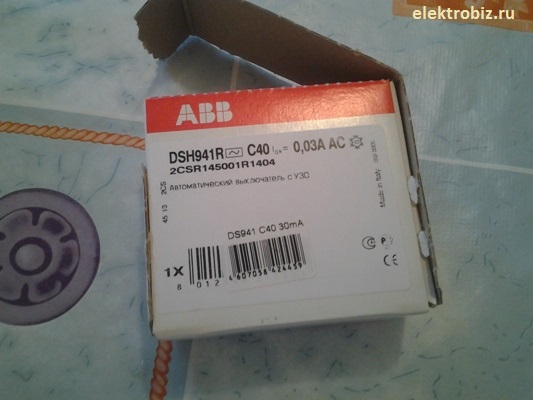

Встал вопрос, какой дифавтомат выбрать для квартиры. Купил вот такой аппарат, фирмы ABB C40, поскольку C50 не было в продаже:

Точную стоимость не помню, но ~ 2000 рублей он вам обойдется.

Итак, потребуется инструмент. Минимум 2 отвертки и пассатижи (все зависит от того, что в щитке):

Справа мой самодельный указатель напряжения, не пугайтесь Берем инструменты и идем к щитку в подъезде. Открываем электрощит, снимаем защиту:

Внимание! В первую очередь необходимо отключить напряжение:

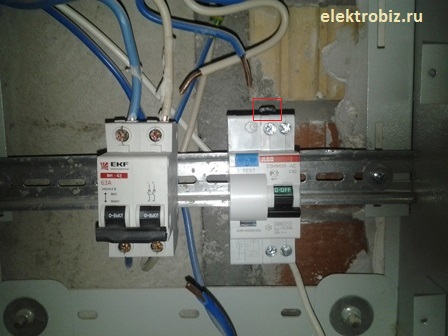

Под защитой мы видим, слева главный автоматический выключатель, справа дифференциальный автомат:

Внимание! В точке №1 присутствует напряжение. Не забываем об этом!. Провод N — это нулевой рабочий проводник

Обычно имеет синий цвет. Приступаем к демонтажу дифавтомата EKF. Откидываем провода:

Провод N — это нулевой рабочий проводник. Обычно имеет синий цвет. Приступаем к демонтажу дифавтомата EKF. Откидываем провода:

После чего нужно снять его с DIN рейки. Для этого необходимо плоской отверткой оттянуть петлю:

И потянуть на себя. Возможно придется приложить немного усилий. Подключаем новый дифференциальный автомат:

Как видите у него тоже есть петелька, только сверху, это пружинный зажим. Тянем, надавливаем, готово! Присоединяем провода. Чтобы правильно подключить дифавтомат, обязательно соблюдаем цветовую маркировку жил:

Затягиваем провода, включаем автоматический выключатель (подаем напряжение в точку 1):

Затем сам дифференциальный автомат:

Готово! Теперь нужно проверить на работоспособность. Как это сделать? Все просто — нажимаем на синюю кнопочку Т (тест). Отключился? Значить работает!

Далее производим включение дифавтомата и идем ставить чайник, включать стиральную машинку, электрическую плиту и ТД. Все работает! С тех пор никаких отключений в подъездном электрощите не возникало, только в квартирном, как положено.

Вот так я самостоятельно, за 15 минут заменил дифференциальный автоматический выключатель и сэкономил 600 рублей семейного бюджета Спасибо за внимание!

P.S. Производителю EKF «респект» за хреновые дифавтоматы!

Условия подключения дифавтомата

Для подключения данного устройства необходимо соблюсти ряд условий. Эти требования также заключаются в инструкции к защитному устройству.

Корпус дифавтомата должен быть целым без механических повреждений в виде трещин или сколов.
При подключении данного устройства необходимо обесточить всю электролинию. Рекомендуется убедиться, что в линии нет напряжения посредством индикаторной отвертки или другого измерительного инструмента.

Устанавливая защитное устройство, следует обратить внимание, что входные жилы должны заходить сверху, а отходящие только снизу. Если поменять их местами, то данный прибор может просто перегореть

На корпусе дифавтомата существуют отверстия, которые предназначены специально для каждого проводника в отдельности. N – для нулевого провода, L – для фазного провода. Отверстия обозначены цифрами: 1 – для присоединения входящей фазы, в гнездо под номером 2 подключается отходящий фазный провод.

При монтаже защитного прибора правило объединения всех нулевых проводников в этом случае не работает. Поэтому запрещается объединять провода с нулевыми значениями после расположения дифавтомата. При этом фаза и нули входят в устройство, и более не объединяются.

Специалисты в данной области рекомендуют в случае не соответствия длинны проводов и дистанции присоединения лучше их полностью заменить, чем наращивать. Со временем такой контакт придет в негодность и рано или поздно его все равно придется менять, также это может привести к плохим последствиям.

Следует рассчитать количество потребляемой энергии, численность нагрузочных электроприборов, а также особенности конфигурации создаваемой электрической линии.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

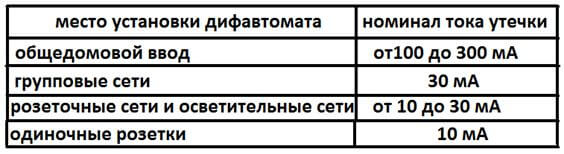

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

Лучшие производители автоматических выключателей
Как выбрать УЗО для квартиры
Подключение дифавтомата своими руками

Схема подключения УЗО в однофазной сети без заземления

В домах старой постройки используется преимущественно двухпроводная электрическая проводка. Подобных зданий существует еще очень много, поэтому схема подключения УЗО в однофазной сети без заземления применяется довольно часто. В этом случае существуют свои особенности, которые нужно учитывать при установке защитных устройств.

Различия старых и новых сетей

В современных домах в электрической проводке присутствует отдельный защитный проводник РЕ. Таким образом, в однофазной сети имеется три провода: фаза, ноль и заземление (РЕ). В старых домах все линии состоят из двух проводов, поскольку единый PEN — проводник, выполняет функции сразу двух проводов – нуля и защиты (PE+N). Данная система с объединенным проводником получила наименование TN-C. В данном случае отдельный заземляющий проводник отсутствует.

Как же в такой проводке будет работать устройство защитного отключения? Схема работы УЗО будет отличаться, поскольку корпуса приборов не заземлены. При повреждении изоляции и пробое на корпус, у тока отсутствует путь для дальнейшего ухода в землю. Одновременно корпус прибора будет обладать потенциалом, опасным для здоровья и жизни человека.

В случае прикосновения человека к корпусу, происходит образование цепи, по которой ток от прибора через тело будет утекать в землю. При достижении током утечки порога срабатывания в соответствии с уставкой УЗО, произойдет отключение цепи прибора от питания электрической сети. Человек будет находиться под действием электричества в зависимости от времени срабатывания УЗО. Несмотря на то, что защита срабатывает достаточно быстро, во время действия тока вполне возможно получить серьезную травму.

В результате, образуется определенный отрезок времени, в течение которого корпус прибора будет обладать потенциалом, опасным для человека. Этот период начинается повреждением изоляции и заканчивается срабатыванием защиты и отключением от сети. При наличии заземления на корпусе прибора, защитное отключение произошло бы сразу же после пробоя изоляции.

Необходимость заземления однофазной сети

Как правило, УЗО устанавливаются на выделенной линии, обеспечивающей питание отдельного электроприбора. В данной схеме подключение PEN — проводника осуществляется до защитного устройства.

Использование УЗО в двухпроводных системах рекомендовано многими специалистами. С его помощью обеспечивается дополнительное повышение степени электробезопасности жилья. В любом случае УЗО срабатывает и защищает от поражения электрическим током.

Постепенно в старых домах проводится модернизация сетей, с одновременной заменой систем TN-C на TN-C_S. В этом случае PEN — проводник разделяется на два отдельных провода – рабочий нулевой и защитный. Данное разделение выполняется на общем вводно-распределительном устройстве дома. Таким образом, схема подключения УЗО в однофазной сети дает определенные положительные результаты. Появляется дополнительная защита от поражения людей токами утечки.

Выбор дифференциального автомата

Большое количество производителей электрооборудования, а также широкий модельный ряд представленных на рынке дифавтоматов существенно затрудняют выбор этих устройств

Для того чтобы правильно выбрать качественный выключатель тока утечки для конкретной системы электроснабжения, необходимо обратить внимание на такие его характеристики:. Количество полюсов

Каждый полюс обеспечивает независимый путь прохождения тока и может быть отключен общим разъединительным механизмом. Таким образом, для защиты однофазной сети следует использовать двухполюсные дифференциальные автоматы, а для установки в трехфазной сети – четырехполюсные

Количество полюсов. Каждый полюс обеспечивает независимый путь прохождения тока и может быть отключен общим разъединительным механизмом. Таким образом, для защиты однофазной сети следует использовать двухполюсные дифференциальные автоматы, а для установки в трехфазной сети – четырехполюсные.

В зависимости от номинального напряжения различают автоматы на 220 и 400 В.
Поскольку дифавтомат выполняет функции защиты от токов КЗ и перегрузок, то при его выборе следует руководствоваться теми же правилами, что и для автоматического выключателя. Важнейшими параметрами этих устройств является номинальный ток, значение которого определяется исходя из номинальной мощности подключаемой нагрузки, а также тип времятоковой характеристики. Этот параметр показывает зависимость протекающего через автомат тока от времени срабатывания расцепителя. Для установки в электрических сетях бытового назначения рекомендовано использовать автоматы, имеющие времятоковую характеристику типа С.
Номинальное значение тока утечки. Показывает максимальное значение разности токов (для определения этого параметра есть специальный символ Δ, нанесенный на корпус устройства), при котором дифавтомат не размыкает электрическую цепь. Как правило, для электрических сетей бытового назначения номинальное значение тока утечки составляет 30 мА.

Существуют автоматические выключатели дифференциальных токов, предназначенные для работы в сетях постоянного (А или DC) или переменного (АС) тока.
Надежность устройства. Этот параметр во многом зависит от компании-изготовителя. При выборе и приобретении дифференциального автомата нужно опасаться подделок, приобретая электрооборудование в специализированных магазинах, у которых есть все необходимые документы и разрешения.

При обрыве заземляющего проводника может возникнуть ситуация, при которой дифавтомат не среагирует на появлении на корпусе электроустановки повышенного потенциала относительно земли. Однако в этом случае устройство сработает в случае прикосновения человека к такой электроустановке и создания таким образом пути протекания тока утечки.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.
Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
с совмещенным нулевым и защитным проводником (TN-C);
с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

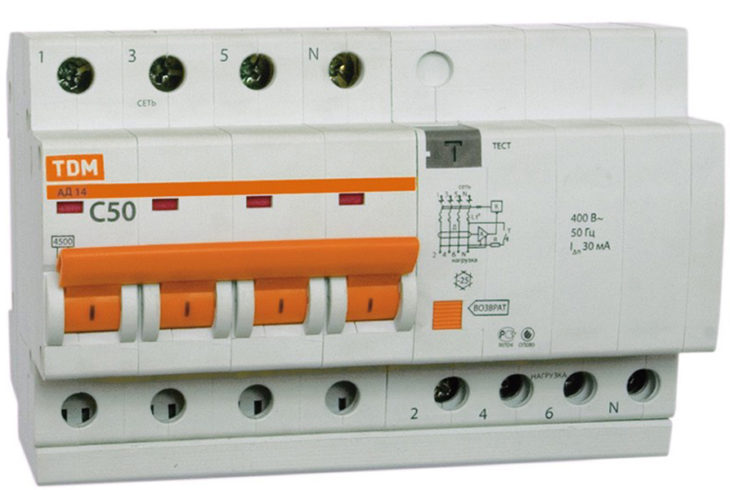

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

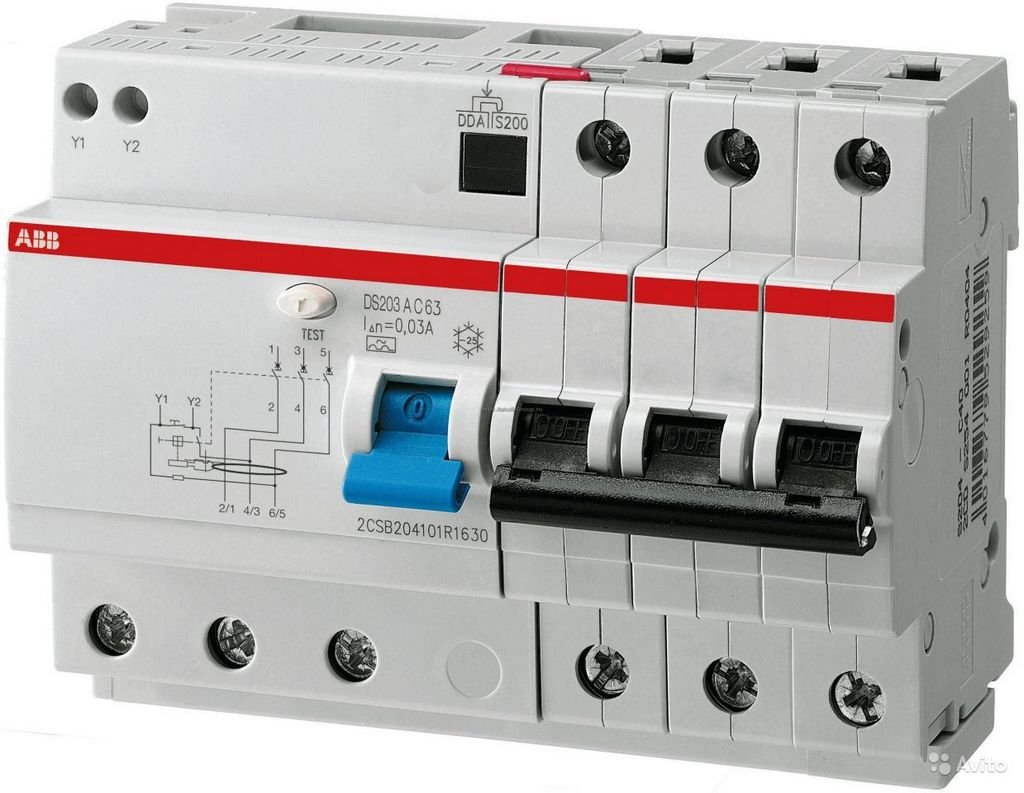

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.
