Как сделать своими руками?

Конструкция закрытого типа

Для самостоятельного изготовления нетрадиционной жаровни инженерное образование необязательно. А вот навыки обращения с болгаркой и сварочным аппаратом пригодятся.

Материал используется разный. Чугун обладает хорошими износостойкими свойствами, но труден в обработке. Оцинкованная сталь имеет декоративный вид, но многих пугает ее возможность выделять токсичные вещества при нагреве до высоких температур. Скептики на это возражают, утверждая, что добиться такого при обычной жарке шашлыков невозможно.

Самыми популярными остаются металл в виде листов и нержавеющая сталь. Нержавейка признается заводскими производителями топливных сооружений лучшим материалом – она износостойкая, не боится перепадов температуры.

Чертеж №1.

Приготовленные заранее чертежи помогут не ошибиться в размерах и верно рассчитать пропорции. Каждую сторону внешнего короба лучше вырезать в форме трапеции из листов от 2 до 4 мм стали. Опытные умельцы рекомендуют брать от 3 до 5 мм.

Двухмиллиметровый металл обгорает за 3 года использования и быстро деформируется, зато хорошо подходит для мобильного варианта шашлычницы. Пятимиллиметровый металл сделает мангал тяжелым, но прочным и с длительным сроком эксплуатации – до 10 лет и больше.

Расширение вверху и сужение книзу основного корпуса позволяет делать закладку и вынимание шампуров быстрым, а наблюдение за жаркой удобным. Немаловажным моментом является и экономия топлива при достаточном объеме жара. Сварены углы должны быть под небольшим углом, примерно в 75 градусов.

Для удержания шампуров сверху приваривают четыре горизонтальные планки по периметру короба. А можно загнуть его стенки, выполнив по краям резьбу: углубления, в которые будут помещаться стержни шампуров, на расстоянии около 6 см друг от друга. Если отверстия сделать глубокие, это позволит отодвигать мясо подальше от угля к стенкам или наоборот, поближе, для качественного приготовления мяса.

Чертеж №2.

Также для творческого кулинарного подхода возможно перемещение шампуров из одного отверстия в другое: распределение тепла в коробе различно – ближе к углам прохладнее. Устанавливать шпажки нужно под углом, идущим параллельно трапециевидной форме топливника.

Выполнение короба своими руками из металла является первой частью работы. Вторая заключается в создании ящика для топлива из сетки, который устанавливается в центре мангала. Сетка не должна быть крупной, чтобы угли не вываливались из нее, но и не мелкой, — это увеличит время приготовления и затруднит обмен воздуха.

Высота топливника должна быть равна коробу, пропорции те же, но размера в два раза меньше, чтобы расстояние от стенок внутреннего короба до внешнего кожуха было приблизительно 20 сантиметров. В обычном мангале лучшей высотой от углей до мяса большинство считают 12-15 см, это же правило применимо и для вертикального мангала. В днище ящика для топлива нужно сделать отверстия по центру для циркуляции воздуха.

Если мангал сделан не из листов нержавеющей стали, а из металла, нужна покраска. Не помешает и акриловый лак, состав которого отталкивает воду. Пренебрежение к окрашиванию изделия ручной работы может привести к образованию ржавчины и недолговечности. Красить внутри бесполезно, ни одно покрытие не выдержит высоких температур, да и не нужно. А вот аккуратно покрашенные внешние стороны мангала улучшат его вид, и конструкция будет хорошо вписываться в любой окружающий пейзаж.

Краску нужно выбрать безопасную, не выделяющую вредных веществ и при этом термостойкую. Кремний-органические эмали или краски, устойчивые к высоким температурам, хорошо для этого подойдут.

Конструкция открытого типа

Вертикальный мангал без внешнего корпуса обычно делают разборным и берут с собой в поездку. Это тот же центральный короб из сетки, но по его бокам расположены друг над другом зубчатые выступы, на которые кладут шампура в обычном для всех горизонтальном положении. При этом экологичность приготовленной пищи сохраняется, ведь огонь располагается сбоку, а не под мясом. Такой мангал может быть как односторонним, так и двухсторонним. Только переворачивать шампура нужно будет чаще, есть риск одностороннего приготовления мяса.

Сборка разборного мангала

После окончательного изготовления всех элементов можно приступать к сборочным работам:

1. Используя торцевые и боковые панели, следует собрать короб будущего мангала, для чего следует сопоставить соответствующие отверстия и произвести  взаимную фиксацию элементов с помощью ножек (показано на виде А). То есть каждый пруток заводится сквозь нижние отверстия боковых и торцевых панелей и вводится загнутым краем в верхнее отверстие боковой панели (где и зажимается гайкой с шайбой).
2. К полученному коробу следует прикрепить 2 элемента днища (днища укладываются внутрь короба и упираются на загнутые бортики).
3. После сборки, следует протестировать мангал на прочность.

В финале работ, как в первом, так и во втором случае целесообразно произвести обработку металлических элементов мангала специальными защитными (антикоррозийными) средствами, которые устойчивы к высоким температурам.

 Читать еще:

Видео по теме:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Советы по эксплуатации

Когда вещь сделана с любовью, хочется чтобы она служила как можно дольше. Для этого необходимо обезопасить ее в условиях хранения и эксплуатации.

Для этого разборный мангал обрабатывают антикоррозийными средствами. Как это лучше сделать, описано ниже. Но эти советы предназначены только для подверженных коррозии видов металлов.

Если в качестве материала использовалась только нержавейка, то данный мангал в обработке не нуждается.

Способы защиты от коррозии:

• покраска готового изделия;
• воронение металла.

Самый надежный способ термостойкой покраски – это применение порошковых запекаемых красителей.

Мангал нужно разобрать на части, каждую деталь обработать порошком и поместить в специальную печь для запекания.

После такой обработки металла он становится устойчивым как к высоким температурам при горении, так и к механическим повреждениям.

Однако в домашних условиях окраска таким методом сложновыполнима. Поэтому чаще для окраски мангалов используется кремнийорганическая эмаль. Купить ее можно в любом автомагазине.

Она предназначена для окраски автомобильных глушителей и способна выдержать температуру до 600° (см. фото). Эта краска удобна в применении, так как имеет форму выпуска в баллончиках.

Однако она не дает такой качественной и долгосрочной защиты металла, как порошковые красители.

Фото:

Воронение металла – это еще один способ защиты самодельного мангала от коррозии и пагубного влияния окружающей среды.

Кроме того, этот способ не предусматривает применения химии, а значит, является более экологически чистым методом антикоррозийной обработки по сравнению с покраской.

Чтобы сделать воронение своими руками, конструкцию нужно разобрать. Каждую отдельную деталь необходимо тщательно обезжирить.

После этого все детали из подверженного коррозии и ржавчине металла проваривают в растворе едкого натра.

Для раствора берется пол-литровая бутылка натра и разбавляется 10 литрами воды. Нарушать рекомендуемые пропорции не стоит!

Процесс это, конечно, долгий, но он того стоит. Воронение изменяет структуру верхнего слоя металла, поэтому тот не облезет и не потрескается, как краска. Самодельный вороненый мангал прослужит долгие годы и не потеряет своего вида.

После каждого использования мангала необходимо дождаться его охлаждения и тщательно вычистить от сажи и золы, осевших на его днище и стенках.

Ни в коем случае не допускается тушение или охлаждение мангала при помощи воды. Охлаждение металла должно происходить естественным образом.

После того как шашлычный сезон окончился, мангал следует разобрать и осмотреть. При наличии дефектов необходимо их устранить, подкрасить сколы краски.

Подвижные элементы (навесы, если они использовались) на зиму рекомендуется смазать. Вкусных шашлыков!

Видео:

Строим мангал из бочки своими руками

Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.

Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:

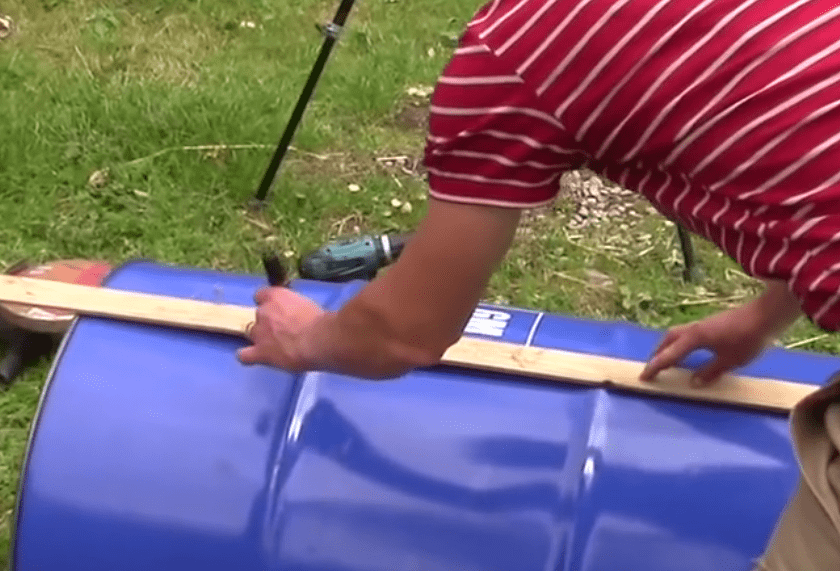

Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.

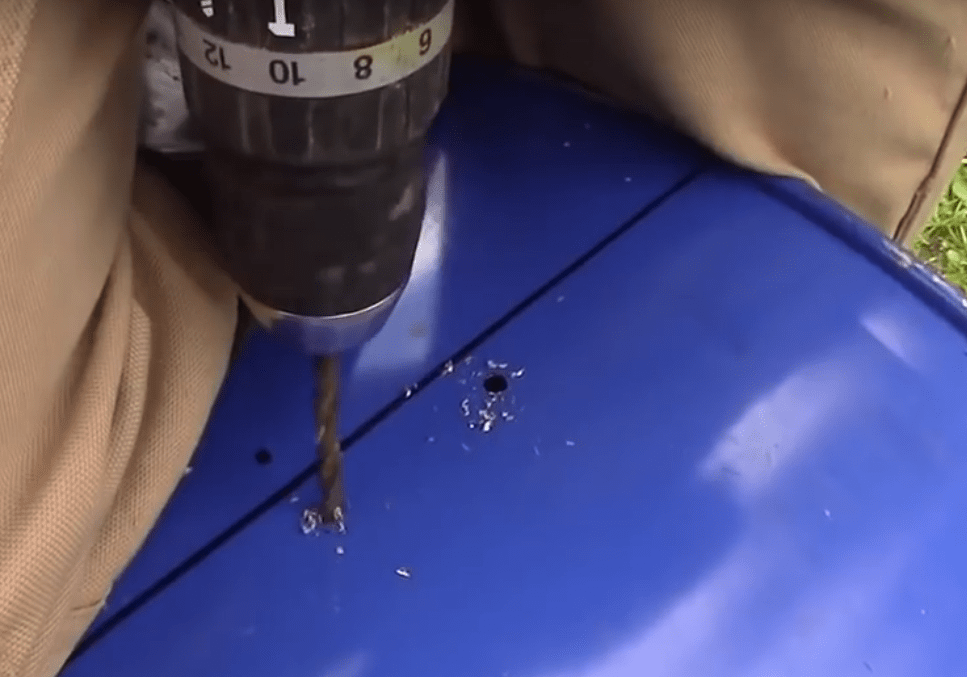

6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.

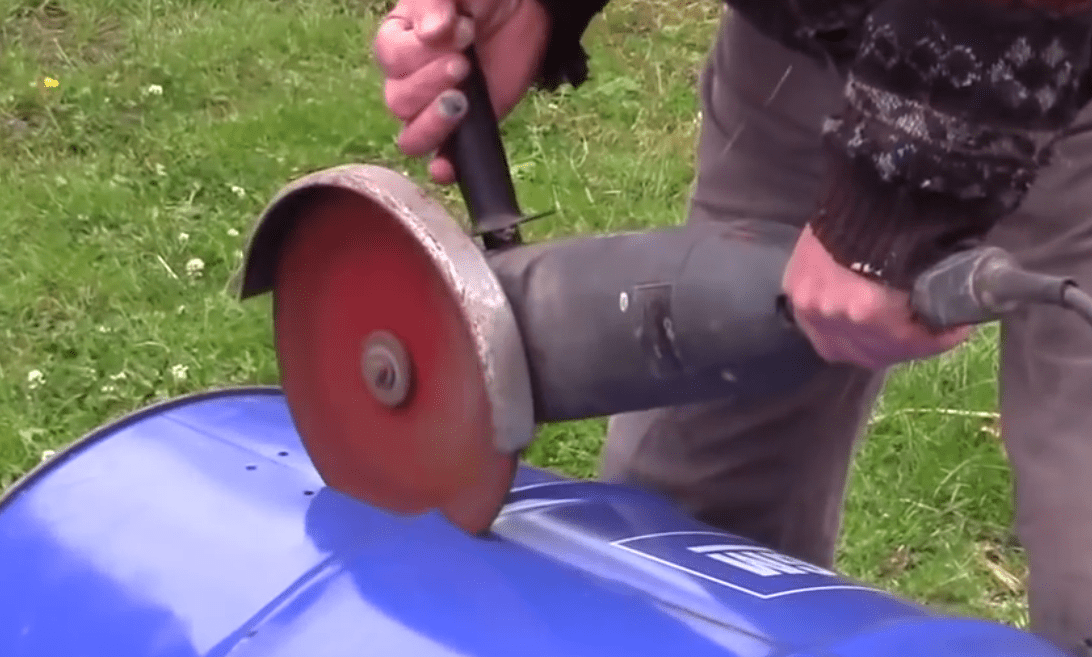

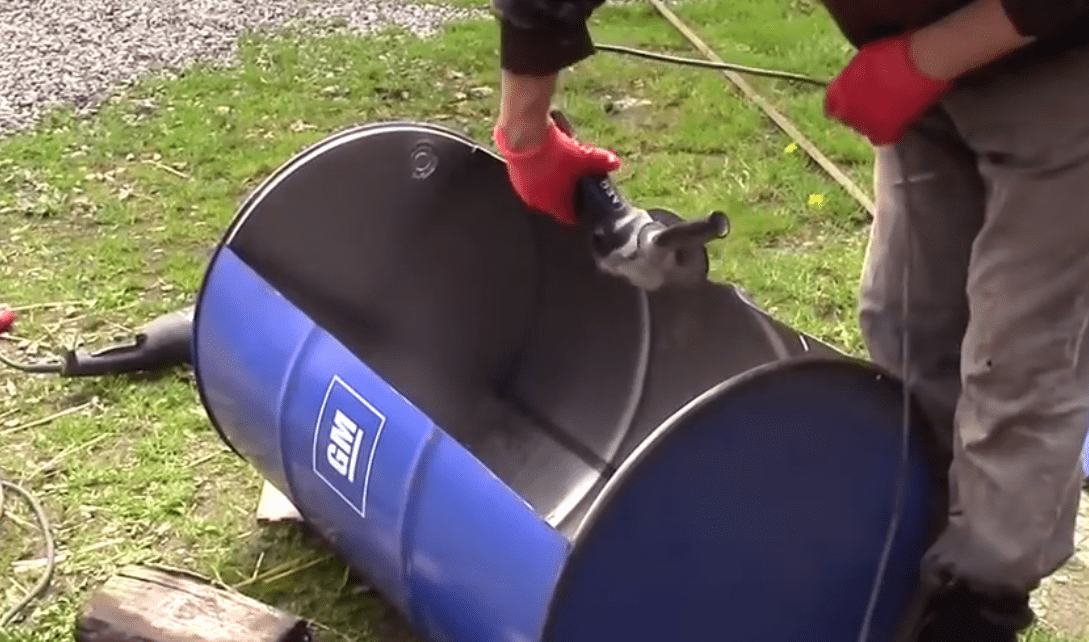

Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.

Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.

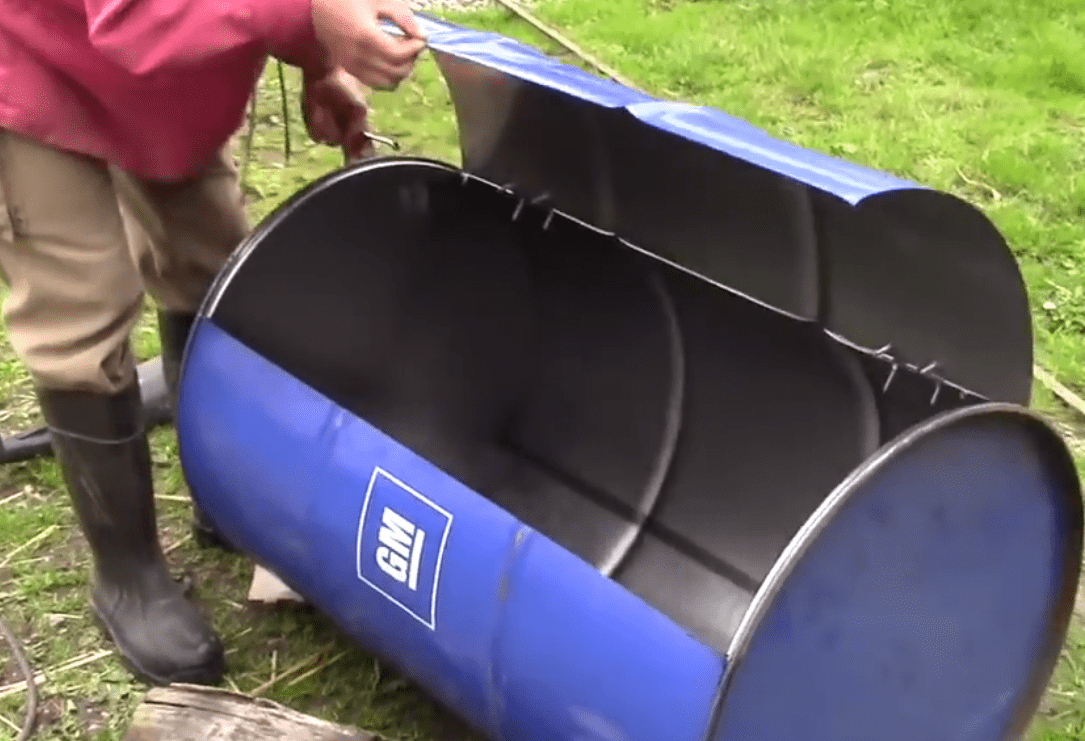

Вырезав крышку со всех сторон, вытаскиваем её из бочки.

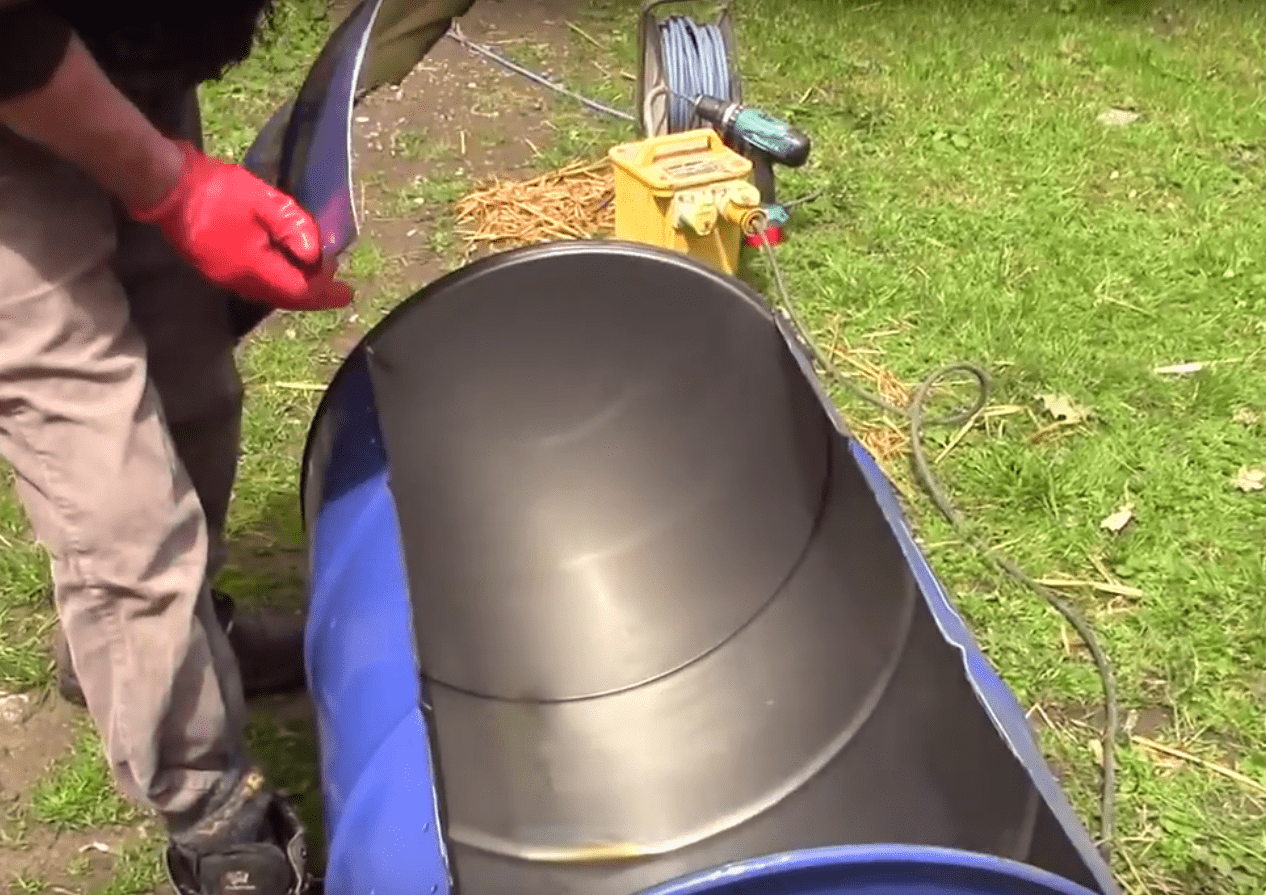

Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.

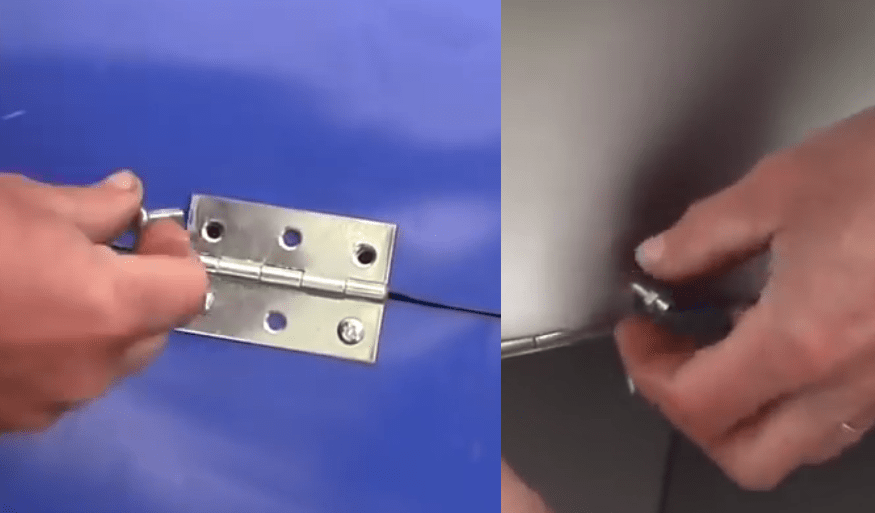

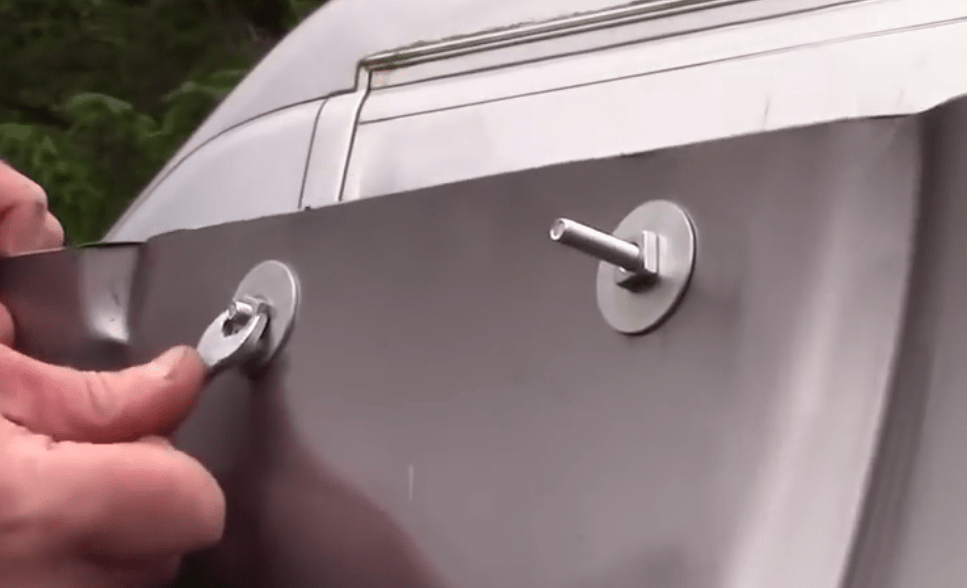

Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.

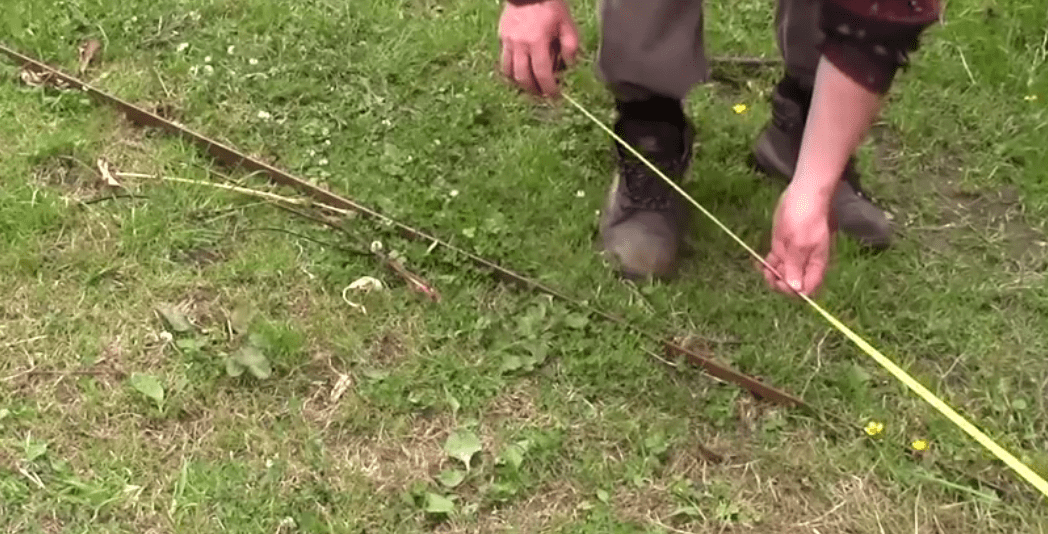

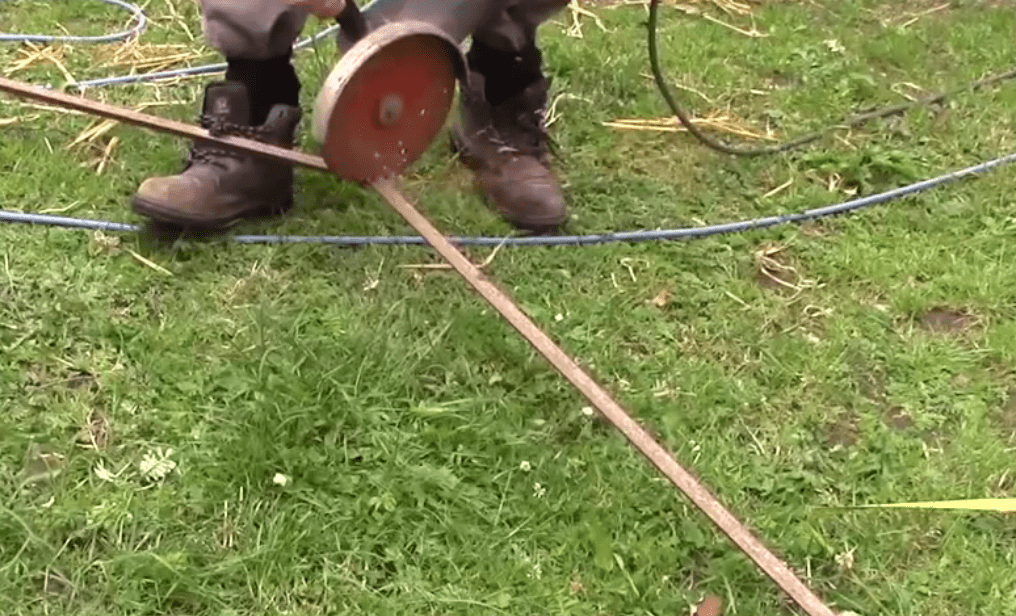

Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.

Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.

В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.

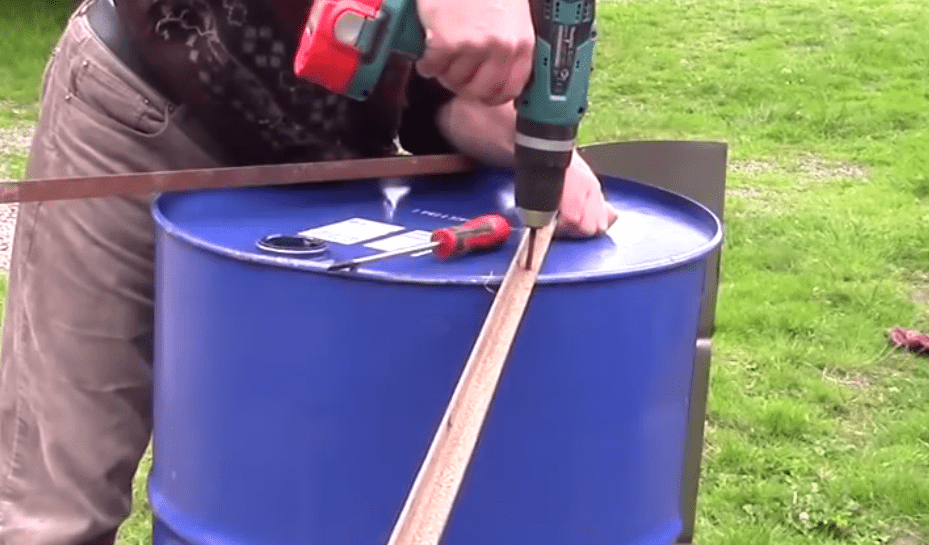

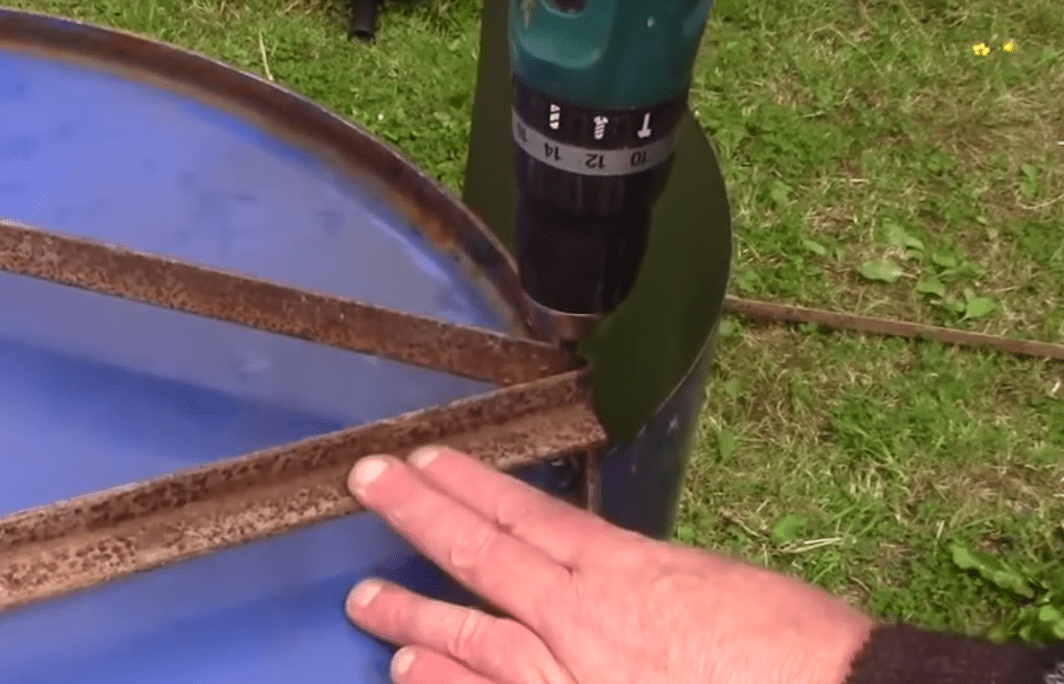

Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.

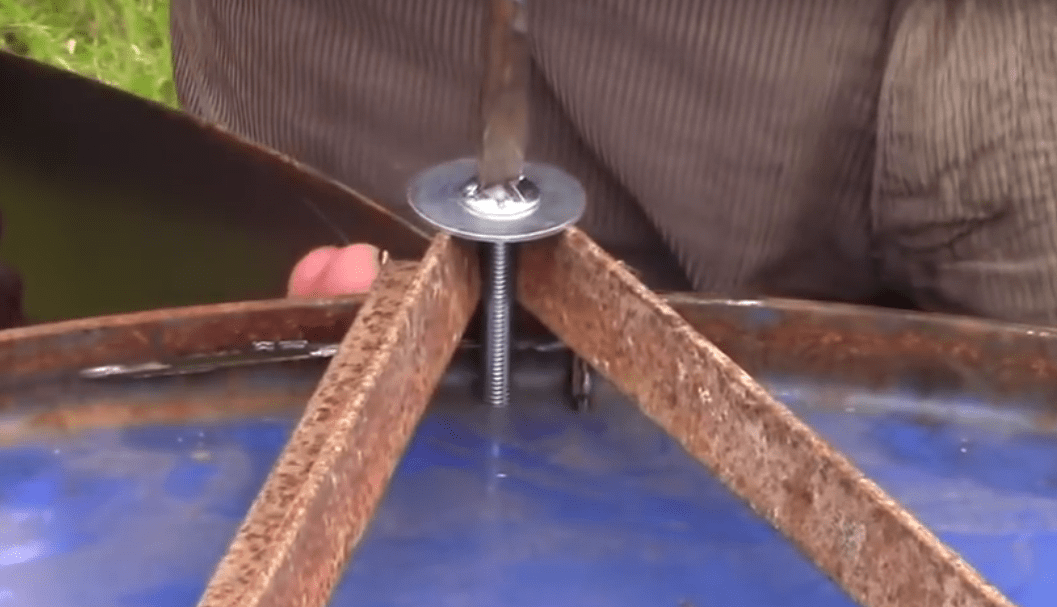

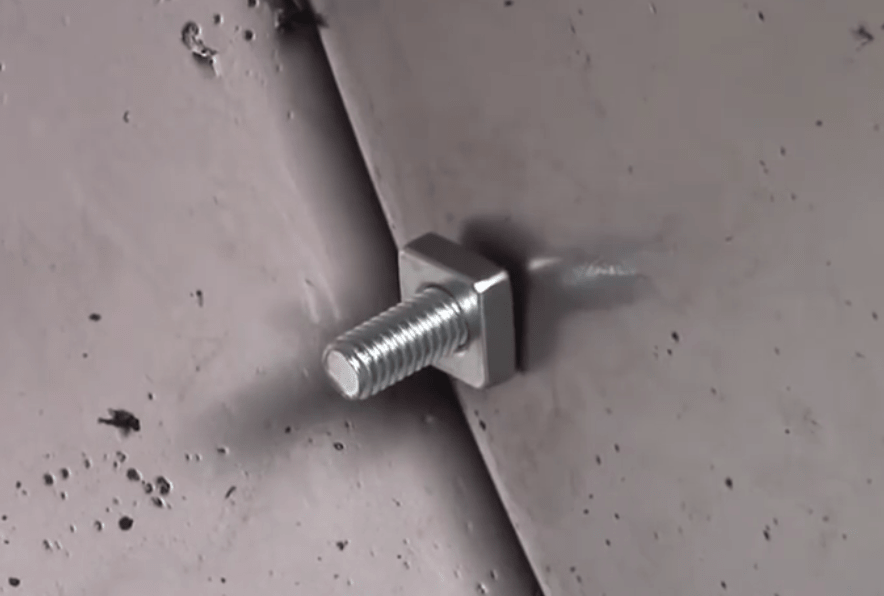

Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.

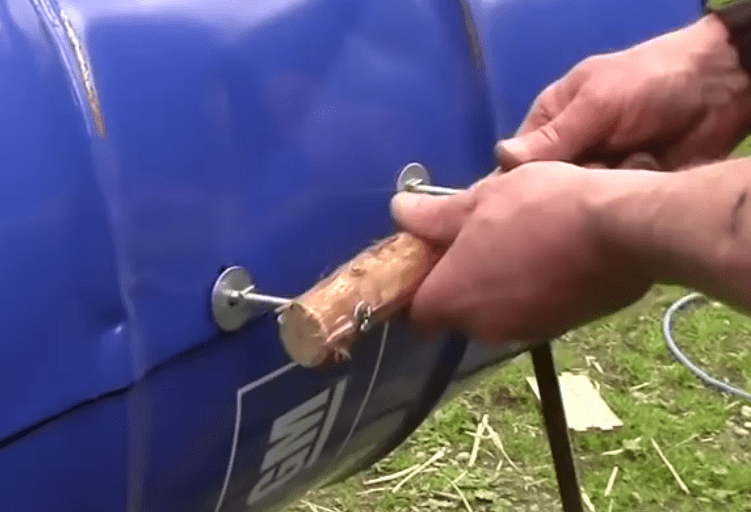

Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!

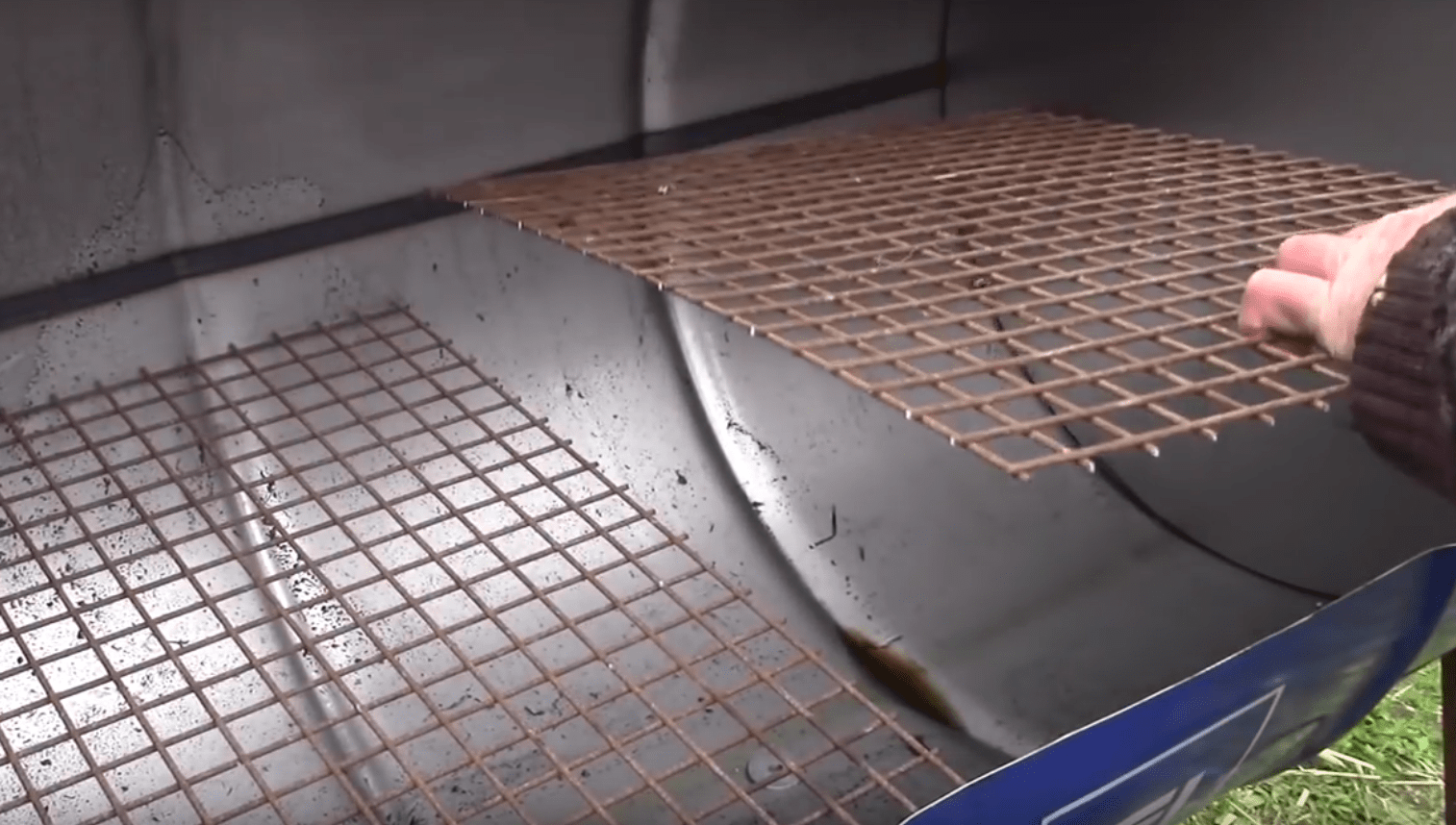

Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.

Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.

Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!

Приятного аппетита!

Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.

Своими руками

Мы расскажем, как самостоятельно сделать мангал с вторым
дном. Предлагаем вам несколько вариантов. На каком остановиться, решать вам.

Для кирпичного

Постройка кирпичного мангала со вторым дном или без принципиально не отличается. И для знакомства с технологией постройки мангалов из кирпича мы приглашаем вас в статьи на эту тему:

• Мангал из кирпича — как сделать своими руками
• Делаем простой мангал из кирпича на даче
• Как сделать круглый мангал

Тут же коснёмся только второго дна.

На фото жаровня без колосника. Мы специально рассматриваем
простейшие варианты, так нагляднее видны элементы.

Тут второе дно есть.

Получается 3 уровня:

• Зона шампуров;
• Колосник;
• Поддувало.

Удобно расстояния между уровнями брать кратными ряду
кирпичной кладки.

На второе дно для кирпичного мангала лучше взять чугунный
литой колосник для печей.

Зольником может служить металлический задвигаемый поддон или
кирпичная площадка.

Открытый зольник хуже: порывы ветра могут поднять золу в
воздух, что неприятно.

Для мангала из металла

Для того чтобы сделать своими руками мангал с двойным дном
вам понадобятся материалы, инструменты и ваши умелые руки.

Материалы:

• Стальной лист 2-3 мм. Уже при толщине 4 мм резка
  металла будет сложнее, хотя мангал будет долговечнее.
• Квадратный пруток, для обвязки мангала по
  периметру.
• Трубы или уголки для подставки.
• Фанера.
• Термокраска и пропитка для дерева.

Инструменты:

• Болгарка с отрезными, зачистными дисками и
  щетками. Защитные очки.
• Сварочный аппарат, молоточек, кордщётка.
  Электроды 3 мм. Маска или щиток сварщика и подобающая одежда.
• Дрель и свёрла (как обычные, так и ступенчатое).
• Кисточка, валик.

1. Начинаем с разметки стального листа. Помним, что разметку лучше лишний раз перепроверить, чем искать другой лист.
2. Болгаркой режем по линиям. Берегите глаза: не забудьте про щиток или очки.
3. Собираем сваркой части мангала. Сварочная маска или щиток – обязательны. Одежда из синтетики очень не рекомендуется.
4. Швы обстучать и зачистить от окалины. Берегите глаза.
5. Колосник (второе дно) должен быть чуть меньше внутренних габаритов мангала, чтобы легко вставляться внутрь.
6. Много отверстий сделают стальной лист колосником.
7. Привариваем крепления второго дна. Можно сделать из любого лома, что у вас есть. Тут использованы уголки.
8. Поверху делаем обвязку квадратным прутком. Это сделает мангал более надежным. Также делаем прорези для шампуров с шагом 8-10 см. И снизу в боковинах делаем отверстия для воздуха. Эти отверстия большие и будет удобнее пользоваться ступенчатым сверлом, но можно и обычным.
9. Тонкий лист двойного дна крепится болтами (если это не сделать, его покоробит). Для толстого колосника какое-то крепление – лишнее. Он просто вкладывается внутрь и засыпается сверху углём. Для чистки рекомендуем наварить удобные ручки или сделать крючки, чтобы доставать второе дно за отверстия.
10. Делаем подставку: привариваем ножки и перемычки.
11. Ручки можно сделать из гнутого прутка, а можно собрать из шпилек и гаек.
12. Привариваем ручки.
13. Мангал удобно дополнить полочками. Столешницей будет фанера.
14. Металл покрываем термокраской, а дерево пропиткой.

Разборный

Этот вариант разборный. И условно сделанный своими руками:
все детали раскраиваются на станке лазерной резки, что даст и точность, и
качество среза, не требующее дополнительной обработки.

Для мангала используется сталь 3 мм.

Из инструментов потребуется дрель и свёрла по металлу.

Чертежи (и для станка тоже) можно скачать.

Сборка

Мангал собирается так:

• Оба дна (колосник сверху) вставляются в короткие
  стенки.
• Длинные стенки вставляются в пазы коротких.
• Мангал собран.

Для чистки достаточно убрать одну
из длинных стенок и наклонить мангал.

Что делать если мангал уже есть, а плюсы двойного дна вам по
душе?

Очень хорошо, когда глубина мангала позволит вставить двойное дно. Между вторым дном и верхом должно быть 22 — 25 см, придется «надстроить борта», если меньше.

Чертежи и размеры

Если вы задались целью сделать мангал, то для того чтобы результат вас не разочаровал, следует четко сформулировать ваши требования и учесть все важные факторы, которые могут повлиять на удобство эксплуатации изделия. Например, если ваша семья состоит из трех-четырех человек, то вам будет достаточно мангала с размерами примерно 50 на 30 сантиметров. Последнее число обозначает ширину. Такое расстояние позволяет поместить над огнем шампур, на котором будет находиться где-то 7-9 кусков мяса в зависимости от их размера.

Кроме того, длина мангала может варьироваться. Тут все зависит от того, сколько шампуров вы хотите за раз укладывать на мангал. Стандартное расстояние между шампурами составляет где-то 10 сантиметров. То есть для восьми шампуров понадобится лист длиной 80 сантиметров, а для 9 – 90 сантиметров.

Однако сразу следует отказаться от намерения сделать мангал слишком длинным. Это решение будет не только неудобным, но и сделает саму конструкцию крайне громоздкой.

Если вести речь о высоте мангала, то она должна составлять где-то 15-20 сантиметров. Такого объема будет более чем достаточно, чтобы не только разместить в мангале дрова или угли, но и мясо таким образом, чтобы оно при жарке вообще не соприкасалось с горящими углями и не подгорало.

Если же брать всю конструкцию, то длина от дна до ножек должна быть такой, чтобы человек мог стоять ровно и держать в согнутой руке шампуры, и чтобы ему было удобно переворачивать шашлык во время приготовления. Кроме того, мангал должен быть таким, чтобы его можно было спокойно размещать в багажнике. Автомобильный вариант при этом не должен занимать много места. Чтобы изготовить ножки, можно воспользоваться уголками в виде полок в 25 или 30 миллиметров, а также четырьмя кусками обычной арматуры с диаметром 8-10 миллиметров.

Если вам нужен походный мангал, то в качестве примера приведем характеристики одной из моделей.

Такая разборная модель будет состоять из следующих элементов:

основание мангала, выполненное из цельного листа стали;

ножки, которые имеют диаметр в 2 сантиметра;

рама, выполненная из углов и 4-х труб для фиксации с диаметром 17 миллиметров;

Такой мангал удобен тем, что его легко сложить. В сложенном состоянии его длина не будет превышать 60 сантиметров, а ширина – 30 сантиметров.

Другие варианты такого изделия с фото

Как упомянуто выше, корпус мангала можно сделать из кирпича или камня. Желательно сделать стенки немного под углом, как и в металлической конструкции. Для поддува в нижней части потребуется установить подобие колосниковой решетки в центре, где будет установлен топливник. Эту деталь выполнить так же, как и для металлического мангала, то есть из стальной сетки.

Вертикальный мангал своими руками в разборном варианте делают открытого типа, без внешнего кожуха. Фактически он представляет собой плоский топливник из сетки (2 широкие стороны), которая закреплена на боковинах из листовой стали толщиной 2 мм. Боковина выкроены так, что образует несколько рядов горизонтальных опор для укладки шампуров «лесенкой», друг над другом. Пример можно увидеть на нижнем видео.

Как видно на фото и видео таких конструкций, у них есть недостаток: мясо поджаривается с 1 стороны и его нужно чаще переворачивать, как на обычном мангале. Тем не менее в этой конструкции соблюден принцип минимального контакта мяса с дымом от угля и отсутствие возможности горения жира и сока, который капает на поддон или на землю. Больше вариантов конструкций вертикальный расположением шампуров смотрите на фотогалерее ниже, для увеличения картинки кликните на нее.

Взяв за основу приведенные модели вертикальных мангалов, каждый может попробовать внести свои усовершенствования в их конструкцию. Минимальный набор деталей и сварных швов делает изготовление стального мангала легким даже для неопытного сварщика. Или можно обойтись и вообще без сварки, просто соорудив качественные крепления для деталей между собой.

Поэтапное возведение

Намечают место строительства и выполняют разметку. После этого создают котлован с шириной 0,6 м и длиной 1,6 м.

На глубину 0,6 м убирают верхний слой грунта.

Делают подушку из песка. Ее толщина не должна быть меньше 10 см. Подушку необходимо тщательно утрамбовать. По периметру ямы ставят опалубку.

Следующий этап – вязка арматуры. Металлические прутки соединяются между собой в виде решетки и опускаются на дно котлована.

Делают цементный раствор и заливают его в опалубку. Его необходимо прокалывать металлическим прутом, чтобы внутри не осталось воздуха.

Для приготовления цементной смеси подходит марка 150 и 200. В раствор добавляют также щебень с песком. Пропорциональное соотношение цемента, песка и щебня – 1:3:5. Для раствора понадобится также вода – 1 или 2 ведра в зависимости от того, насколько увлажнен песок.

Утрамбованный раствор разглаживают и выравнивают. Под кирпичи нужно сделать ровное основание.

Для гидроизоляции применяют рубероид и специальные мастики.

Как только фундамент затвердеет, можно начинать делать кладку.

Вопрос-ответ

Возможно сделать мангал более метра в длину, для большой компании?

Да, возможно. Когда будете делать чертеж изделия, предусмотрите для него дополнительные ножки. Они придадут мангалу большую устойчивость.

Если металлический мангал стал ржаветь, его можно покрасить?

Сделанный своими руками мангал, если он из железа, покрывают огнеупорной краской. Это рекомендуют делать, так как такая процедура продлевает срок его службы и улучшает внешний вид.

Где нельзя располагать мангал?

Чтобы избежать возгорания, расстояние от построек, должно быть более трех метров. Не располагают мангал под деревьями, возле заборов, изгородей и легко вспыхивающими предметами.

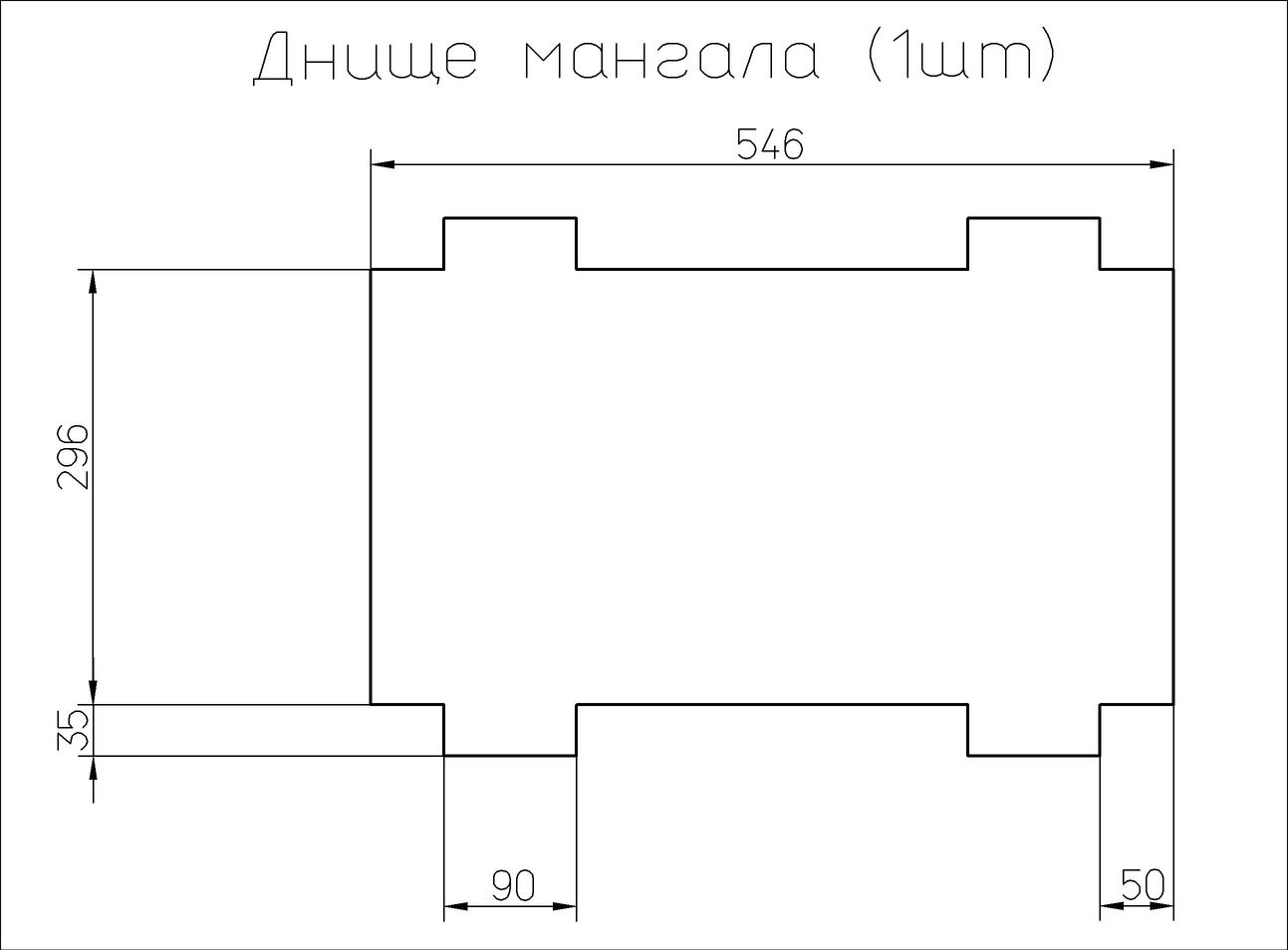

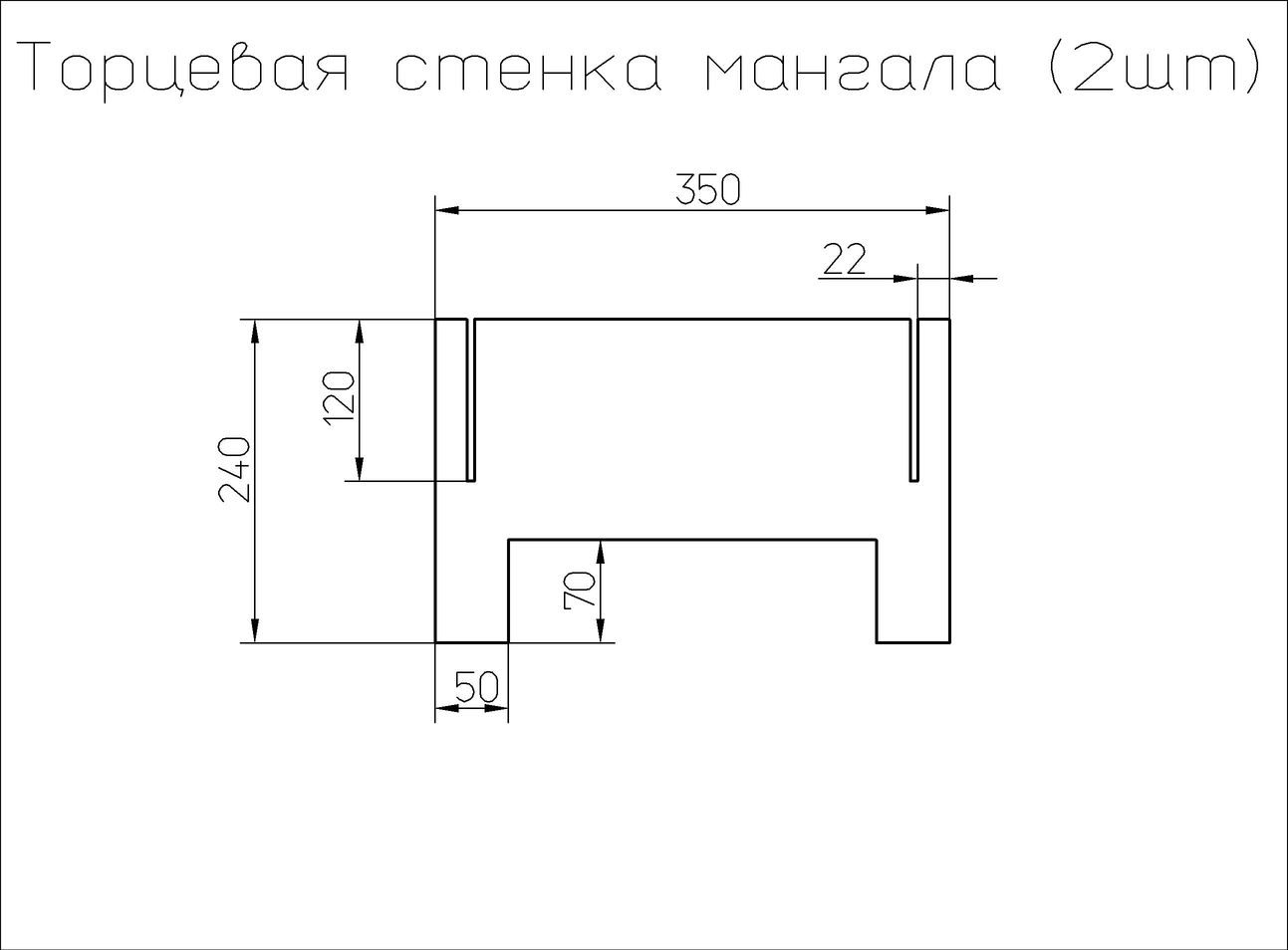

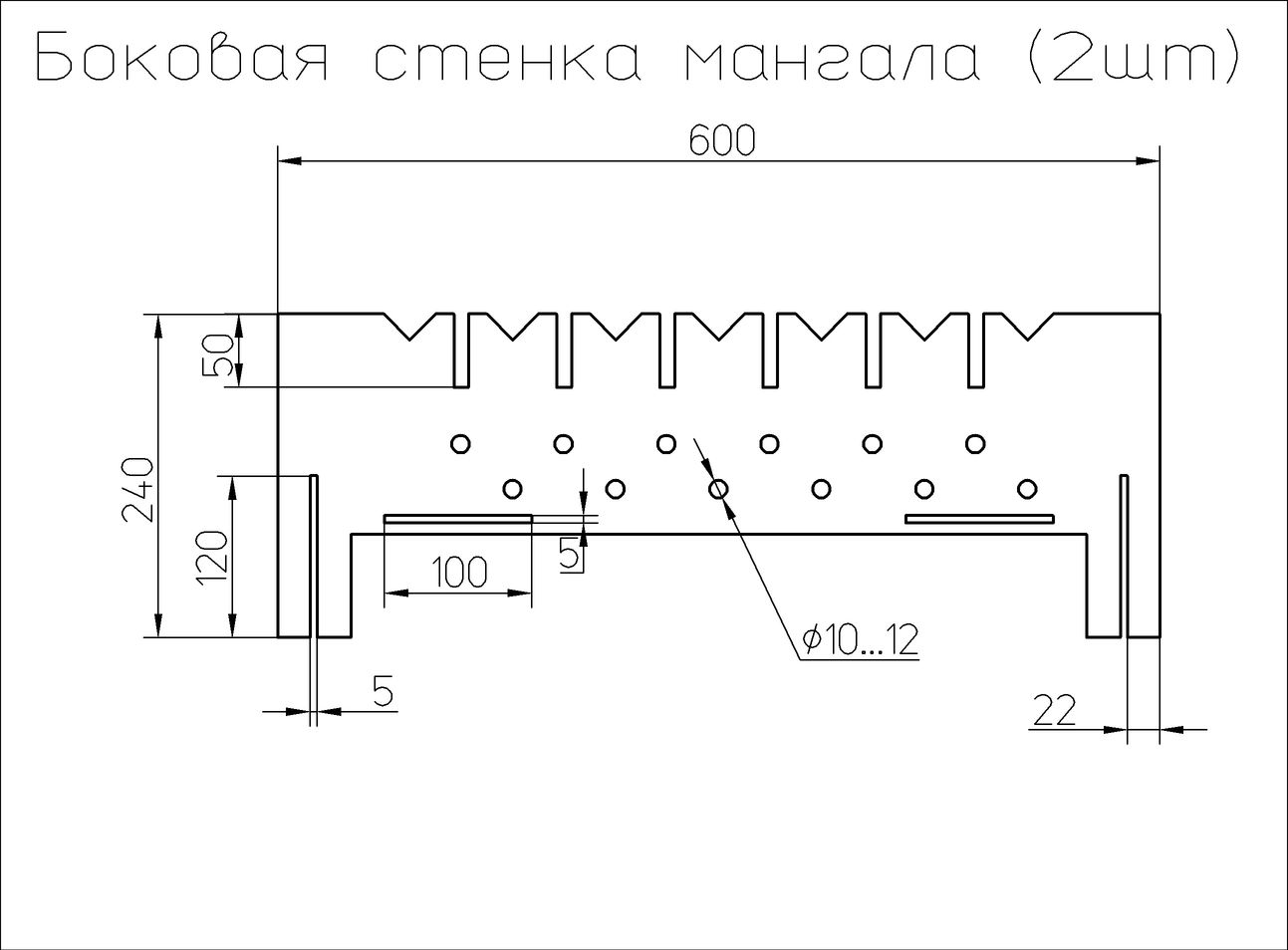

Вариант №1. Чертеж разборного мангала без крепежа

Для начала хотим поделиться чертежом разборного мангала, который запросто можно транспортировать даже в небольшом по объему багажнике. Ведь в разобранном состоянии данное изделие представляет собой 5 отдельных металлических пластин. Однако, невзирая на это, представленный мангал обладает всеми необходимыми критериями для приготовления мяса на костре. Плюс ко всему днище такого мангала возвышается от земли на 70 мм, что позволяет не сжигать плодородный слой почвы, а сборка и разборка изделия занимает не более 2-х минут.

Дополнительным преимуществом является и то, что для сооружения представленной конструкции достаточно запастись листовым материалом и болгаркой с отрезным кругом.

Технология проведения работ

Для того, чтобы потребителю было проще разобраться с нюансами самостоятельного изготовления разборного мангала, предлагаем ознакомиться с чертежами данного изделия.

Итак, первым делом следует подготовить все комплектующие будущего мангала, а именно: 2 боковые панели, 2 торцевые панели и днище.

Для этих целей, предварительно на листы металла следует нанести соответствующую разметку и произвести раскрой материала согласно предлагаемого чертежа.

Следует обратить внимание, что все предложенные размеры ориентировочные и по желанию исполнителя могут быть подобраны в индивидуальном порядке. Однако, все же лучше придерживаться габаритных рекомендаций, описанных выше.

После того, как изделия будут вырезаны, следует позаботиться о безопасности пользователя и при помощи напильника сточить все острые кромки и углы.

Углубления, имеющиеся в боковых стенках сделаны для того, чтобы можно было варьировать высоту расположения шампуров над уровнем углей. То есть по мере их остывания, шампура можно попросту переставить на нижний ярус.

Что касается запилов на боковых и торцевых пластинах, предназначенных для ввода ответных частей, то их ширину следует подбирать исходя из толщины листов +0,5…1мм (для свободного ввода и вывода элементов из взаимного зацепления).

После подготовки всех комплектующих можно приступать к тестовой сборке разборного мангала. Для этих целей, вначале следует соединить между собой днище и боковые стенки (уши днища вводятся в прорези на боковых панелях). А после – произвести взаимное соединение (ввести в пазы) боковых и торцевых панелей. На этом сборка мангала считается законченной, и все что остается исполнителю – это проверить механическую прочность изделия в собранном виде (должна обеспечиваться определенная жесткость).
