Ремонт снегоуборочной техники – методы ремонта агрегатов

В различных моделях снегоуборщиков могут встречаться и другие поломки, связанные с конструктивными особенностями этих снегоуборщиков. К примеру, ремонт снегоуборщиков Craftsman зачастую направлен на устранение неисправностей выпускного желоба. В таком случае первое, что нужно сделать – это убедиться в целостности предохранительных болтов и червячного механизма. Для этого потребуется демонтировать и разобрать редуктор агрегата. Делается это в следующем порядке:

Для начала отсоедините ковш от рамы агрегата;
Далее аккуратно вытащите редуктор;

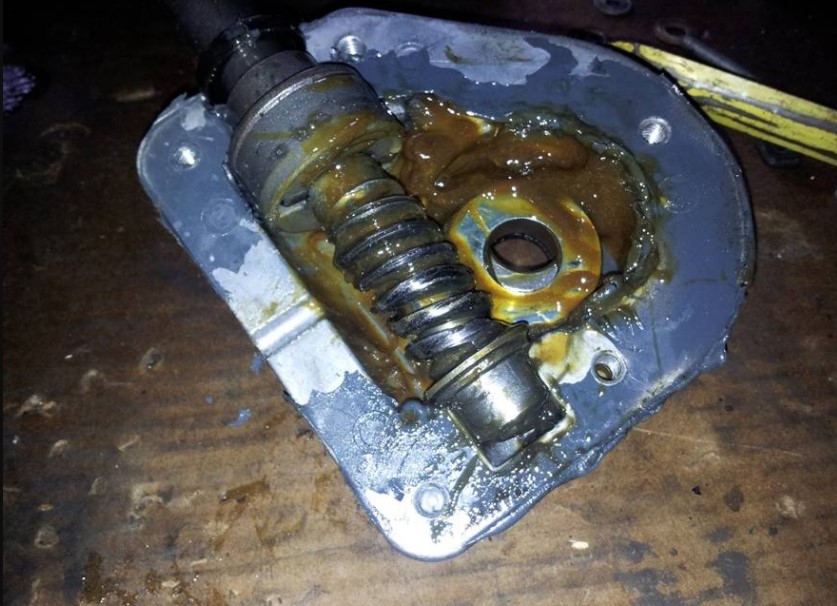

Затем снимите и проверьте «червяк», который располагается на валу. Чаще всего он срезается с механизма;
Чтобы устранить неисправность купите новую «червяк» и установите его вместо старой детали.

Для снегоуборочных машин марки Patriot одна из наиболее характерных проблем – это отсутствие запуска мотора. В таких случаях специалисты советуют сразу же проверить компрессию двигателя. В случае если этот показатель находится в пределах 6–8 атмосфер, то проблему можно устранить путем замены старого шнура стартера. Для этого нужно действовать в таком порядке:

Снимите защитные панели и раскрутите возвратный механизм;
Отрежьте старый шнур и развяжите его узел внутри коробки стартера;
Проверните механизм на 7 полных оборотов против часовой стрелки и зафиксируйте его отверткой;
Вставьте новый шнур и завяжите его в плотный узел в месте, где был закреплен старый шнур;
Отпустите возвратный механизм, и он сам намотает шнур.

Если и это не помогло, то придется покупать новый двигатель для снегоуборщика.

Владельцам снегоуборочных машин марки Profi нередко приходится разбираться в том, почему не едет вперед их агрегат. Причина этому может скрываться в редукторе машины. Чтобы быстро устранить неисправность, необходимо разобрать узел и заменить поврежденную шестерню внутри него.

Владельцы снегоуборщиков марки Энергопром часто не знают, что делать с излишней вибрацией моторов техники. В первую очередь потребуется проверить надежность опорных рам и креплений двигателя агрегата. Зачастую оказывается вполне достаточно просто сильнее затянуть крепежные болты, и проблема сразу же исчезнет.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

двигатель внутреннего сгорания, оснащенный глушителем;
топливный бак;
трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

сборка шнекового механизма;
изготовление ротора;
монтаж корпуса;
устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

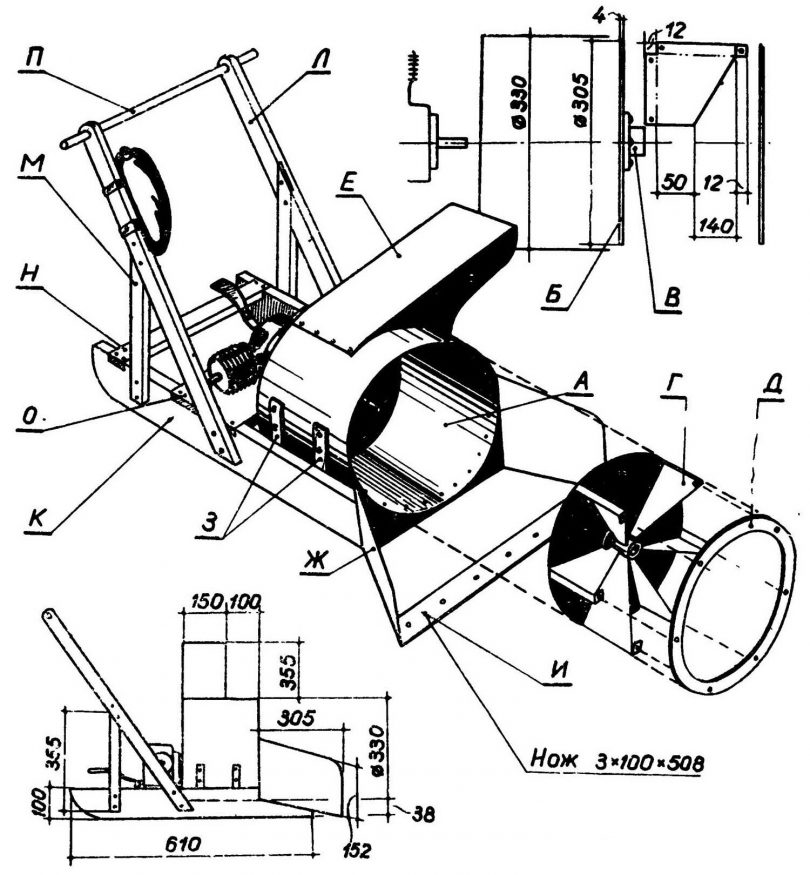

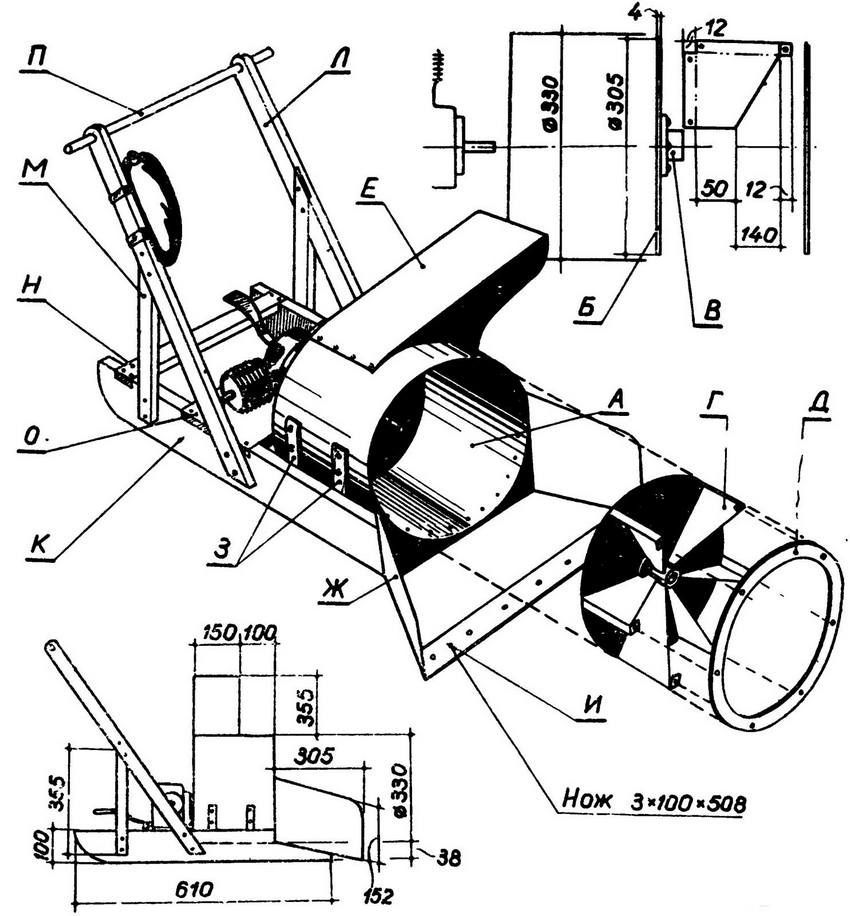

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

отличную маневренность и высокую производительность техники;
в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
возможность регулировать ширину захвата снежного покрова;
небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

возможность проведения ремонта снегоуборщика своими руками;
невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Особенности конструкции

Снегоуборщик, изготовленный самостоятельно, может иметь довольно разное устройство. Но в любом случае должны быть две основные части: собирающая снег и перекидывающая его в нужное место. В качестве привода в основном используют бензиновые либо электрические моторы. Подбирая конструкцию будущей снегоуборочной машины, необходимо учитывать, насколько большой участок придется очищать. Простейшие модели недостаточно производительны и не всегда справляются с расчисткой прочных наледей, сугробов.

Несмотря на значительную тяжесть таких конструкций, никакой необходимости в физических усилиях для их перемещения нет. Что касается несамоходных снегоочистителей, то они чаще всего применяются для наведения порядка на дорожках в саду, на тротуарах и на плоских крышах.

Маневренность несамоходной техники довольно высока. Но когда требуется удалять плотный, основательно слежавшийся слой, или когда снега много, или когда он влажный, уборка становится весьма затруднительным делом. Мало того, понижается и маневренность аппарата. Чтобы в какой-то мере компенсировать этот момент, требуется использовать максимально легкие детали. Если предпочтение отдано бензиновым моделям, это не так уж принципиально.

Как сделать снегоуборщик из триммера своими руками?

Непосредственно перед сборкой бытовой машины, изготовитель должен подготовить все требуемые для работы материалы и оборудование. Из инструментов для сборки агрегата потребуется дрель, электрический сварочный аппарат, а также комплект отверток и гаечных ключей.

Чтобы предотвратить возможные ошибки во время непосредственной сборки самодельной машины из триммера, изготовитель должен заранее изучить подходящие чертежи, в которых будут детально описаны правила монтажа деталей и способы их фиксации в устройство самодельного снегоуборщика из триммера.

В дальнейшем схемы должны всегда быть под рукой у изготовителя. Это позволит ему вовремя подсмотреть особенности установки того, или иного элемента машины.

При изготовлении машины из триммера очень важно придерживаться определенного порядка действий. Правильный алгоритм работ выглядит таким образом:

Правильный алгоритм работ выглядит таким образом:

Сначала оператор должен собрать опорную рамку. Каркас для снегоуборщика лучше всего делать из металлических труб, приваренных друг к другу и усиленных стальными уголками. Перед сваркой каждого угла внутренние отверстия труб потребуется спаять, чтобы предотвратить попадание во внутренние полости снега и грязи. В противном случае остов снегоуборщика довольно быстро начнет ржаветь. В результате готовая опорная рама должна представлять собой прямоугольник с нишей, вынесенной на заднюю часть остова;
Далее изготовитель должен сделать заборный ковш. Для этого подойдет пустая бочка из-под пива или баллон, в котором ранее хранился газ. На боковине горизонтально установленной бочки или баллона потребуется начертить прямоугольник, который будет отступать от краев емкости примерно на 15 см. Полученный прямоугольник нужно аккуратно вырезать болгаркой. Затем оставшиеся края нужно зачистить напильником;
Далее в этой же части емкости потребуется просверлить еще 3 отверстия. В итоге они по своему месту расположения должны совпадать с отверстиями, которые проделаны в редукторе для надежной фиксации щитка;
Сбоку в используемой емкости потребуется вырезать квадратное отверстие с размерами 10×10 см. Отверстие может быть и больше, так как из него при работе снегоуборщика из используемого триммера будет выбрасываться убираемый снег;
После этого нужно переходить к изготовлению ротора. Его сборка выполняется с использованием 4 предварительно сделанных металлических заготовок прямоугольной формы с размерами 25×10 см. Для более эффективной работы механизма каждая из заготовок должна получить форму своеобразной лопасти. После этого готовые детали потребуется приварить к штатному металлическому диску триммера в форме креста;
Самодельный снегоочиститель из триммера обязательно должен комплектоваться лопаткой. Ее достаточно легко сделать из куска жести. Края лопатки потребуется загнуть. В результате размеры детали должны составить 30×40 см;
Готовую лопатку потребуется неподвижно закрепить в нижней части машины из триммера;
После этого в штатное место в заборном ковше потребуется установить редуктор. Приваривать его не нужно, так как у оператора должна оставаться возможность его обслуживания и ремонта. Лучше всего прикрепить корпус механизма при помощи болтов;
В результате готовый редуктор должен быть установлен в виде обычного ножа для хозяйственного триммера.

Изготовление самодельного снегоуборщика

Для уборки снега можно задействовать не сам мотоблок, а только его двигатель. Кровельное железо идет на изготовление корпуса шнека снегоуборщика. Фанера 10-миллиметровой толщины подойдет для создания боковин. Рама сваривается из металлического уголка. Полдюймовую трубу приспосабливают под ручку, а из трубы в три четверти дюйма делают вал шнека. Сквозной пропил, сделанный посередине трубы, служит для крепления металлической пластины (лопатки), имеющей размеры 120 на 270 мм. Лопатка предназначена для того, чтобы при вращении вала откидывать снег. Пододвигать снежную массу к лопатке в данной самодельной конструкции снегоуборщика должен двухзаходный шнек, для изготовления которого берется боковина автопокрышки или транспортерная лента толщиною 10 мм. Достаточно полутора метров такой ленты, чтобы вырезать электролобзиком четыре кольца. Диаметр каждого их них должен быть равен 28 см.

Для изготовления самодельного снегоуборщика понадобится кровельное железо, фанера, транспортерная лента, трубы разного диаметра, металлические уголки, закрытые подшипники

Для крепления платформы быстросъемного двигателя, позаимствованного у мотоблока, к трубе перпендикулярно пластине приваривают металлические уголки. Для свободного вхождения вала в самоцентрирующиеся закрытые подшипники 205 необходимо сделать на его концах пару пропилов и обстучать их. После этой операции уменьшается диаметр вала. Для шпонки под звездочку с одной стороны вала делается паз.

Шнек приводится в движение с помощью цепи или ремня, если на двигателе от мотоблока установлен шкив. Все необходимые детали (шкивы, ремни, подшипники) можно купить в авто-магазинах

Конструкцию лучше ставить не на колеса, которые будут застревать в снегу, а на лыжи. Из деревянных брусков вытачиваются основания лыж, на которое крепят пластиковые накладки для лучшего скольжения. В качестве накладок можно использовать короба, применяемые при монтаже электропроводки.

Снегоуборщик на лыжах легче скользит по снежному покрову, поэтому человеку, им управляющим, приходится прилагать меньше физических усилий

Поворотный желоб, необходимый для откидывания снега в нужном направлении, изготавливают из пластиковой канализационной трубы большого диаметра (не менее 160 мм). Закрепляют его на такой же трубе меньшего диаметра, присоединенной к корпусу шнека. К поворотному желобу крепят кусок канализационной трубы, которая будет направлять выброс снега. Диаметр желоба должен превышать ширину лопатки шнека, чтобы не задерживать продвижение снежной массы, откидывающейся с ее помощью.

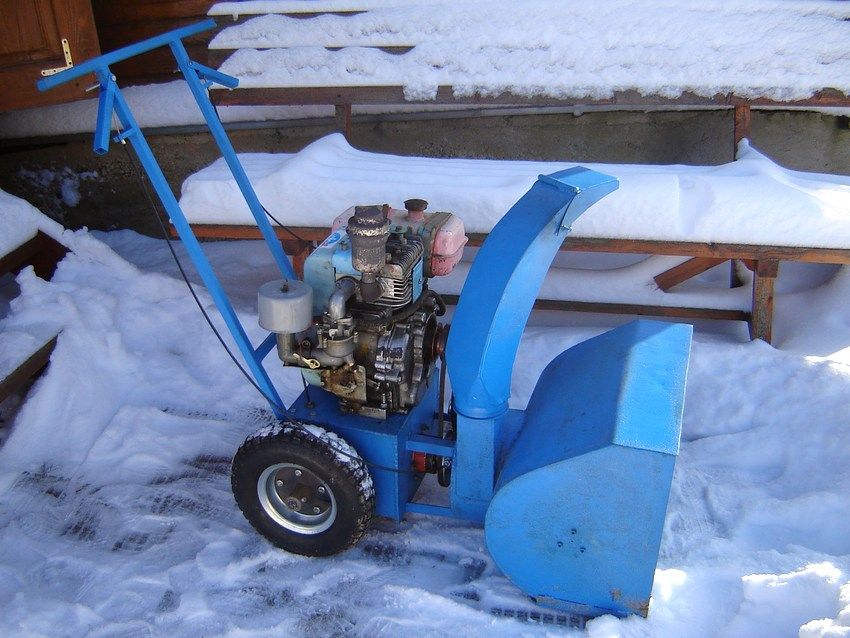

Вид самодельного снегоуборщика, оснащенного двигателем от мотоблока, в собранном состоянии перед проверкой его работоспособности в заснеженном дворе частного дома

Чтобы придать самодельной конструкции презентабельный вид, надо покрасить все ее детали в яркий цвет. После завершения работ самоделка апробируется, а затем эксплуатируется в течение всего зимнего периода. Некоторые мастера идут еще дальше, изготавливая самоходный вариант снегоуборщика.

Механизировать ручной труд стремятся все люди, живущие на земле. Прочитав, как сделать снегоуборщик из двигателя мотоблока и других запчастей, некоторые не станут «изобретать велосипед», а решат купить заводскую модель снегоуборщика. Для покупки бюджетного варианта потребуется около 20-30 тыс. рублей. Приобретение насадки заводского изготовления к мотоблоку обойдется дешевле в полтора-два раза. Для сборки самодельной конструкции придется потратиться лишь на покупку некоторых запчастей, а также выделить для выполнения работ пару дней. В любом случае проблема уборки снега с придомовой территории будет решена.

Снегоуборочные насадки на мотоблок: виды и применение

Производители навесного оборудования предлагают три варианта снегоуборочных насадок к мотоблоку, отличающихся способом уборки снежной массы. Только что выпавший снег хорошо сметается с очищаемой поверхности с помощью жестких вращающихся щеток. Такой снегоуборщик для мотоблока незаменим там, где дорожки и площадки имеют декоративное покрытие, которому нельзя наносить вред при уборке снега. Щетку крепят под навесом на вращающемся валу.

За один проход мотоблок, оборудованный такой щеткой, очищает дорожку шириной до одного метра. Можно настраивать угол захвата по трем направлениями: слева, вперед, справа. Подвергается регулировке и высота зачистки, что упрощает использование навесного оборудования.

Жесткая щетка, подсоединяемая к мотоблоку, подходит для уборки свежевыпавшего мягкого снега. Данное навесное оборудование регулируется по высоте, а также поворачивается влево и вправо

С мокрым и слежавшимся снегом справиться жесткими вращающимися щетками не получится. Надо использовать подвесную снежную лопату с ножами. Мотоблок с такой насадкой напоминает маленький бульдозер, который способен взрыхлить слой снега, захватить снежную массу и переместить в отвал. Нижнюю грань лопаты производители специально оббивают резиновой лентой, чтобы защитить не только очищаемую поверхность, но и сам инструмент от возможных повреждений. Крепят подвесную снежную лопату к тяговому устройству с помощью передней части универсальной сцепки. Ширина очищаемой за раз поверхности составляет также один метр. Регулировать отвал можно вертикально и в трех направлениях. Скорость мотоблока, оснащенного такой лопатой, в период уборки составляет от 2 до 7 км/ч.

Снежную лопату подсоединяют к мотоблоку в том случае, когда надо расчистить территорию усадьбы от тяжелого и слежавшегося снега

С большими объемами снежной массы проще справиться снегосбрасывателю роторного типа. При использовании данного навесного снегоуборщика для мотоблока, обладающего наибольшей производительностью из всех рассмотренных вариантов, удается осуществить забор снега на глубину до 250 мм. Главными элементами конструкции данной насадки является простой шнек, который сочетается с лопастным колесом. Вращающийся шнек захватывает снежную массу, которая с помощью лопастного колеса перемещается вверх. Снег, проходя через специальный раструб, с силой выбрасывается далеко за пределы расчищаемой дорожки или площадки. Наблюдать за работой роторной снегоуборочной насадки, прицепленной к мотоблоку, очень интересно.

Навесной снегоуборщик для мотоблока роторного типа обладает наибольшей производительностью, поэтому легко справляется с большими объемами выпавшего снега

Смазка для редуктора снегоуборщика – выбор и замена средства

Перед тем, как заменить смазку в редукторе снегоочистительной машины, следует правильно подобрать смазочное средство. Оптимальным вариантом на практике является трансмиссионное масло – благодаря своей консистенции эта смазка быстро проникает внутрь всех отверстий и пазов, и создает прочную защитную пленку на шестерне и других элементах редуктора снегоуборщика.

Ни в коем случае не стоит использовать для смазки «Литол» и другие густые составы. Червячный редуктор, которым в большинстве случаев комплектуются снегоуборщики, с таким смазочным материалом не будет защищен от повышенного износа, так как средство достаточно долго будет растекаться по отверстиям внутри механизма. После покупки средства следует заменить старый смазочный материал в редукторе снегоуборщика.

Порядок действий при этом выглядит следующим образом:

Сначала избавьтесь от старой смазки в штуцере и на деталях узла. Для этого лучше всего поместить элементы механизма в емкость с бензином и оставить в ней на 1 час;
После этого выкрутите штуцер и посредством шприца внесите в него нужное количество смазочного материала;
Затем вкрутите штуцер обратно на его место и соберите редуктор используемого снегоуборщика в обратном порядке.

https://youtube.com/watch?v=ptYGBLcnVA4

Как сделать снегоуборщик для мотоблока своими руками чертежи

Чтобы было легче справляться с снегоуборщиком, ширина захвата у этой конструкции — 50 см. Подходящий размер для чистки садовых дорожек зимой. Для того, чтобы снегоуборщик можно было заводить в гараж или сарай через дверь, габаритная ширина должна быть 60-65 см.

Для изготовления корпуса шнека снегоуборщика, было использовано кровельное железо. Боковины сделаны из фанеры (10 мм). При изготовлении рамы использовали металлические уголки (50х50). Ручку смастерили из трубы в полдюйма. Вал шнека изготовлен из трубы (3/4″). В трубе, посередине, сделан сквозной пропил, для установки металлической пластины (120х270 мм). Когда вал будет вращаться, эта пластина начнет откидывать снег.

К пластине снег будет сдвигаться благодаря двухзаходному шнеку, изготовленному из транспортерной ленты. Также к специальным пластинам прикреплены четыре резиновых кольца.

Подшипники одеваются на трубу. Если у подшипника внутренний диаметр меньше, чем внешний диаметр трубы, тогда трубу нужно немного обточить. На чертеже видно, что для подшипников использованы переходники.

Чтобы изготовить шнек понадобится 1,5 м транспортерной ленты. Желательная толщина 10 мм. Из нее необходимо вырезать 4 кольца, диаметр которых должен быть 28 см. Для этого можно использовать два шурупа, ввернутые в дощечку, и вращать ленту по кругу. Или воспользоваться электролобзиком.

Для вращения шнека нужно использовать самоцентрирующиеся закрытые подшипники 205. Подшипники должны быть закрытые, чтобы избежать попадание снега.

Если в конструкции предусмотрен двигатель от мотоблока с установленным шкивом, тогда привод шнека будет осуществляться при помощи ремня или цепью. Нужные для этого шкивы, ремни и подшипники приобретаются в автомагазинах. На холостом ходу частота вращения шнека достигает 800 оборотов в минуту.

Для предотвращения попадания льда в шнек предусматривается изготовление страховочного штифта. В момент заклинивания шнека он будет срезаться. Если же будет использована ременная передача, штифт будет дополнительным предохранителем, позволяющий проскальзывать ремню.

Ширина шнека на 2 см меньше размера корпуса. Делается это, чтобы зазор между шнеком и корпусом был небольшим, а также чтобы избежать задевание шнеком корпуса. В конструкции снегоуборщика предусмотрена возможность перестановки двигателя буквально за пару минут на другую технику.

Для этого крепление двигателя делается быстросъемным, что позволяет не использовать инструмент при перестановке. Процесс очистки снегоуборщика от снега, будет намного проще, если снять двигатель. Потому что основной вес снегоуборщика — вес двигателя.

Виды снегоуборочной техники для дома своими руками

Машины для уборки снега применяют механического удаления снега на обозначенном участке. Это устройство должно не только собрать снег, но и откинуть его к месту его сбора. Такое оборудование может работать или от двигателя внутреннего сгорания или от электрического привода. Технику служащую этим целям можно разделить на самоходную и на ручную. Самоходное оборудование может использовать шасси на гусеничном или колесном ходу.

Для сборки снегоуборщика допустимо использовать ДВС, устанавливаемый на пилах или электрический силовой агрегат. Во многих загородных хозяйствам применяют мотоблоки, которые при проявлении некоторой смекалки, может быть использована как основа для снегоуборщика.

Машины, работающие на электричестве, проводят очистку территории с малой площадью, это, может быть, крыльцо, дорожки или въезд в гараж. Но использовать его для очистки больших территорий не всегда целесообразно. В дополнение к этому, можно сказать, что эффективность работы будет снижена, если на существующей территории отмечены наледи или большие скопления снега. Техника, работающая от электричества, отличается небольшими размерами и отличается простотой эксплуатации и обслуживания. Но ее эксплуатация связана с обязательным соблюдением правил электробезопасности. В частности, должен быть использован провод, который приспособлен для работы при низких температурах. Кроме того, необходимо использовать специальную арматуру.

Для работы на больших территориях целесообразно применять самоходные устройства с бензиновыми двигателями. Они обладают хорошей проходимостью и способны далеко отбрасывать снег с места работы. Но, вместе с тем, техника такого плана обладает серьезными габаритами, но для управления ей не требуется приложение больших мускульных усилий.

Перед принятием решения об изготовлении снегоуборщика необходимо учитывать следующее – несамоходные устройства предназначены для удаления свежевыпавшего снега, и они показывают высокую эффективность при очистке садовых дорожек, тротуаров и плоских крыш. Да, бесспорно, эти устройства отличаются отличной управляемостью, но при появлении плотного слоя снега она падает и машины теряют все свои преимущества.

Как самому сделать электрический снегоуборщик

Электрическую снегоуборочную машину своими руками собирают из мощной болгарки, дрели, используют мотор от стиральной машинки. Самым популярным тяговым устройством является триммер. Для самодельного агрегата используют электрокосу с ровной штангой и двигателем мощностью более 1 кВт.

Чертежи электрического снегоуборщика

Сначала потребуется найти для снегоуборочной машины своими руками чертежи, отображающие схему ротора. Именно этот узел является рабочим и самым сложным в изготовлении. По чертежу также проще изготовить самодельную улитку для ротора.

Сборка изделия

Создание самодельного снегоуборщика происходит в следующей последовательности:

Корпус улитки вырезают из нержавеющей бочки для пива. Болгаркой отрезают фрагмент со стороны днища шириной 150 мм. Нарисовав две пересекающиеся линии крестом, на дне определяют центр окружности. В точке пересечения просверливают отверстие под вал редуктора триммера.
В самодельной улитке определяют, где будет верх. На боковом бортике прорезают отверстие шириной 100 мм, приваривают отрезок трубы. Длины патрубка должно хватить для прочного насаживания отводящего рукава из куска канализационной ПВХ трубы.
Вырезав из металла полукруг, заваривают 1/3 часть улитки с торца. Заглушку ставят в верхней части, чтобы снег направлялся воздушным потоком к отводящему рукаву.
Лопасти самодельного роторного вентилятора вырезают из стали. Должно получиться 4 одинаковые по размеру пластины. Желательно, чтобы они совпадали даже по весу. Так получится избежать дисбаланса вращающегося ротора. Пластины приваривают крестом на металлический дисковый нож триммера.
Сборку начинают с прикручивания болтами редуктора электрокосы к днищу бочки. На вал насаживают крыльчатку. Пробуют прокрутить, чтобы лопасти не цепляли стенок.
Для лучшего захвата снега самодельный снегоуборщик оснащают направляющей лопаткой. Прямоугольную пластину приваривают перпендикулярно к торцу улитки, только с нижней стороны. Когда от толкания вперед самодельный снегоуборщик будет продвигаться, направляющая лопатка начнет захватывать снег и подавать на лопасти вращающегося ротора.

Самодельный снегоуборщик ставят на лыжи. Кабель подключают к розетке, пробуют запустить двигатель. Для управления используют родную штангу электрокосы. На видео снегоуборочная машина своими руками:

Изготовление снегоуборщика: начало работы

Заранее приготовьте сварочный аппарат, дрель и болгарку по металлу. Также вам обязательно потребуются листы кровельного железа и стали, трубы различного диаметра, уголки, подшипники и болты, отдельный угольник и металлические струбцины, фанера.

Заранее определитесь, снегоуборочный инвентарь какого типа вы бы хотели изготовить: шнековый или шнеково-роторный. Второй вариант несколько сложнее, но в сильные снегопады его эффективность гораздо выше.
Пожалуй, главной деталью изготовляемого механизма будет шнек. Он представляет собой приводный вал, к которому надежно прикреплены «режущие» кольца. Вал изготавливают из трубы диаметром 3/4 дюйма. По длине она в точности совпадает с длиной ковша. К каждому концу привариваются цапфы. В дальнейшем они позволят установить вал в подшипники.
Если вы планируете соорудить двухступенчатый снегоотбрасыватель, в центре трубы цепляется пластинка из металла размером 12 х 27 см. Ее ключевая задача – переправлять снег в желоб. По бокам цепляются кольца, толщиной 10 мм, сделанные из транспортерной ленты. Также вы можете вырезать их из листовой стали толщиной 2 мм.
Чтобы изготовить ковш, лучше всего взять кровельное железо. Ковш закроет шнек сразу с трех сторон, а верхняя часть немного подвинется вперед.
Боковые части ковша можно сделать из фанеры толщиной 10 мм. Конечно, это не снегоуборочная лопата своими руками, но можете быть уверены – фанера выдержит. По бокам ставятся самоцентрирующиеся подшипники со встроенным валом и шнеком. 2 см – именно таким будет расстояние от краев спирали. Главное, чтобы шнек не цеплялся за ковш. Вверху в обязательном порядке вырезается отверстие, предназначенное для выпускного желоба. Чтобы его изготовить, вы можете воспользоваться куском канализационной трубы (диаметр 15 см или больше). Вверху труба изгибается, задается нужное направление для выпадения снега.
Чтобы легко снимать и обслуживать двигатель, позаботьтесь о сооружении специальной рамы для установки. Металлические уголки окажутся как раз кстати. Приварите к раме планки из металла, чтобы закрепить ковш со шнеком и мотор. Просверленные отверстия позволят установить колеса и ручку.
Лыжи и колеса – следующий этап изготовления. Чтобы снегоуборщик нормально передвигался, вы можете использовать колеса или лыжи. Второй вариант предпочтительнее – снег есть снег. Лыжи изготавливаются из металла и крепятся по принципу санок. Расстояние от рамы должно быть минимальным. Если вы все-таки надумаете ставить колеса, позаботьтесь о том, чтобы они имели максимальный уровень сцепления, были устойчивы даже к очень сильным морозам.
Поскольку мы с вами изготавливаем ручные снегоуборщики, у них обязательно должны быть свои ручки. Схема снегоуборщика предполагает установку ручек из труб диаметром в полдюйма. Удобнее всего крепить их болтами. При перемещении снегоуборщика вам должно быть комфортно и удобно это делать. Снегоочиститель – не трактор, и сам он точно не поедет.
Несколько слов о роторе. Не имеет значения, делаете ли вы снегоуборщик из триммера или используете любой другой способ. Но в двухступенчатой конструкции вместо шнека можно сделать усовершенствованный ротор. Он выглядит как ось, вокруг которой скреплены 4 прямоугольные пластины. Желательно, чтобы они имели по краям ободки – это улучшит забор снега. Позаботьтесь, чтобы диаметр ротора в точности соответствовал диаметру ковша и не бился о него.
Самодельный электрический снегоуборщик может оснащаться простым электродвигателем мощностью 1 кВт. Главное, чтобы он был изолирован от попадания воды и снега – вы ведь не хотите наблюдать замыкание, верно? То же самое касается и шнура электропитания. На нем не должно быть повреждений.
Соединить двигатель с валом можно двумя способами: редуктором и ременной подачей.

Таким образом, типичный снегоуборщик своими руками комплектуется электродигателем, отдельным ковшом со шнеком, выпускным желобом, рамой со специальными ручками и проводом. В качестве несущего механизма вы можете использовать лыжи или колеса. Что касается шнека, он может быть изготовлен по различным принципам. Об этом уже говорилось выше.
