Портативная солнечная электростанция своими руками

Какие комплектующие нужны и где их купить

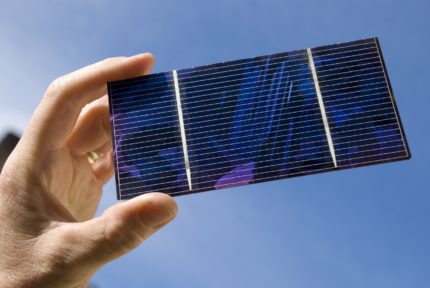

Основная деталь – солнечная фотопанель. Обычно кремниевые пластины покупают через интернет с доставкой из Китая или США. Это связано с высокой ценой на комплектующие отечественного производства.

Себестоимость отечественных пластин получается настолько высокой, что выгоднее заказать на Еbay. Что касается брака, то на 100 пластин лишь 2-4 непригодны к использованию. Если заказывать китайские пластины, то риски выше, т.к. качество оставляет желать лучшего. Преимущество – только в цене.

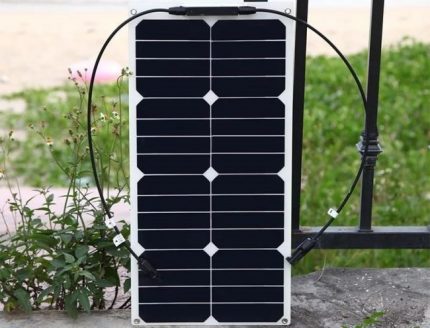

Готовая панель гораздо удобнее в использовании, но и втрое дороже, поэтому лучше все-таки озадачиться поиском комплектующих и собрать устройство своими руками

Остальные комплектующие можно купить в любом магазине электротоваров. Также потребуются оловянный припой, рама, стекло, пленка, лента и карандаш для разметки.

При покупке комплектующих стоит обращать внимание на гарантию производителя. Обычно она составляет 10 лет, в некоторых случаях – до 20

Важно также правильно подобрать аккумулятор. Экономия на нем нередко оборачивается неприятностями: во время зарядки прибора может выделяться водород, что чревато взрывом

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

2 «крокодильчика»;
медная фольга;
мультиметр;
соль;
пустая пластиковая бутылка без горлышка;
электрическая печь;
дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

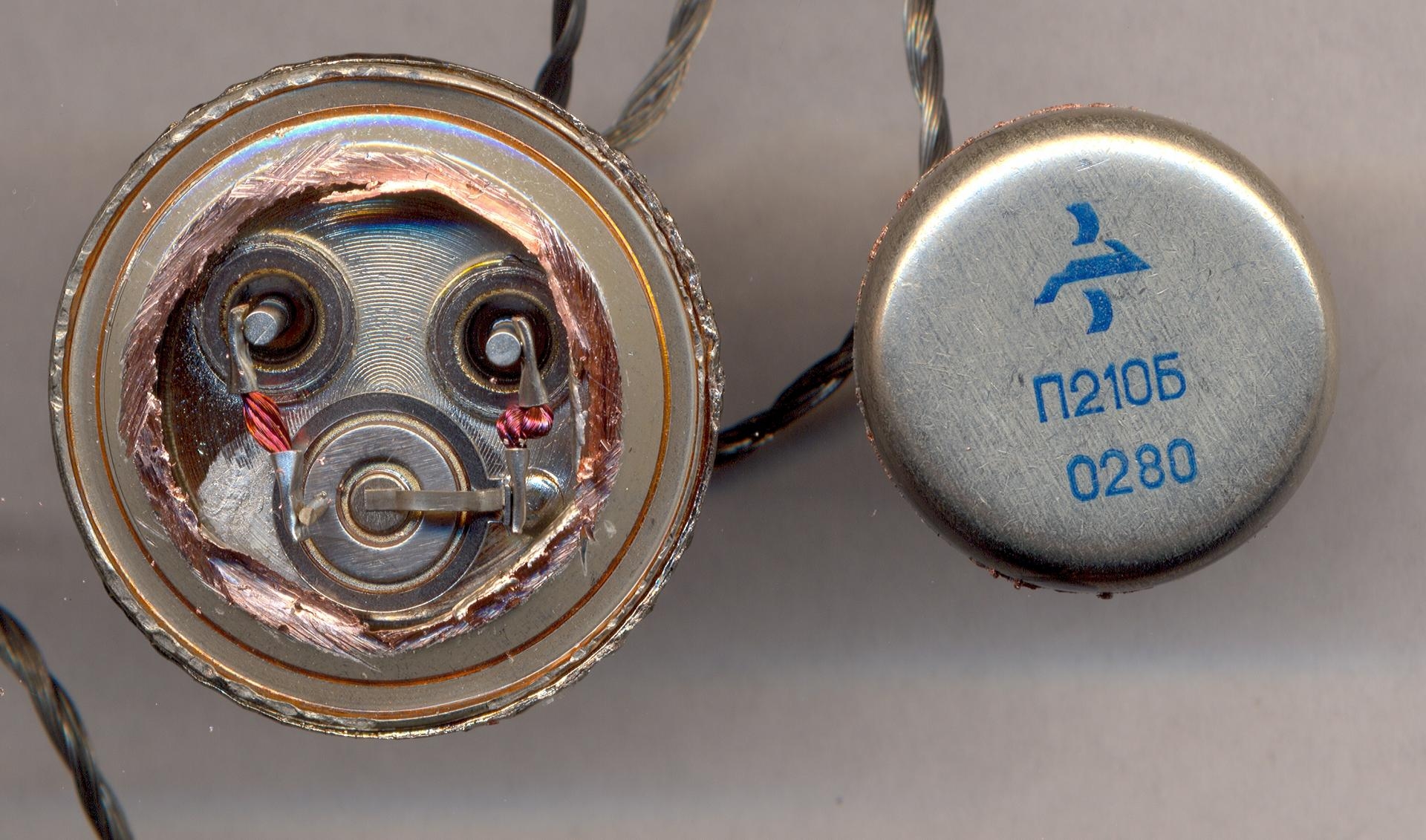

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

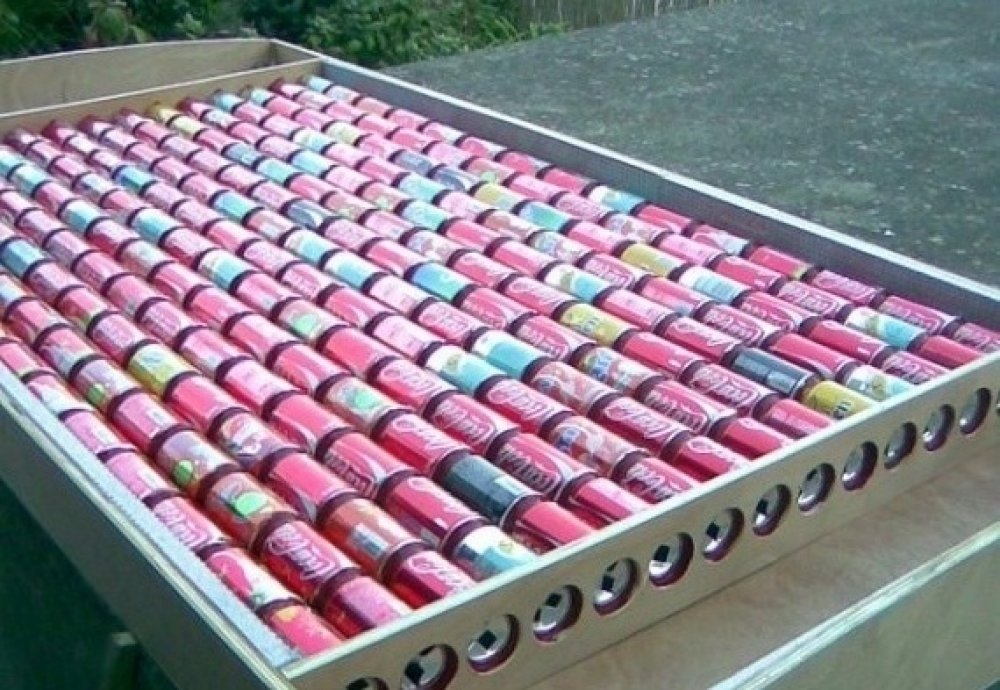

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Выбор солнечной батареи

В качестве источника электроэнергии сегодня популярны три типа солнечных батарей:

С поликристаллическим модулем – отличаются стабильными показателями генерации, не зависимо от интенсивности солнечных лучей. Также солнечные батареи на основе поликристаллического кремния отличаются сравнительно небольшим КПД – от 9 до 18%, в зависимости от производителя. Со временем КПД не снижается, но к недостаткам поликристаллических элементов следует отнести сравнительно небольшой срок службы – порядка 10 лет.
С монокристаллическим модулем – такие панели неравномерно вырабатывают электричество в солнечную и пасмурную погоду, теряют мощность со временем эксплуатации. Но КПД автономного электроснабжения на основе монокристаллического кремния находится в пределах от 12 до 25%. А срок службы монокристаллических панелей составляет порядка 25 лет.

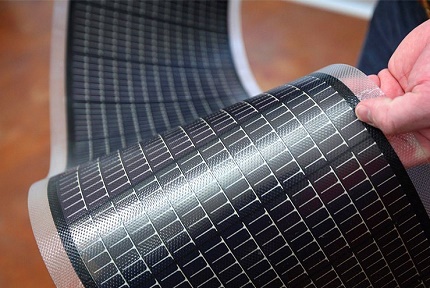

С аморфными кристаллами – используются в гибких пластинах, отличаются довольно низким КПД – порядка 6%. Максимальная мощность, заявляемая производителем, значительно снижается со временем эксплуатации и может упасть на 20 – 40%. Срок службы довольно низкий – не более 5 лет.

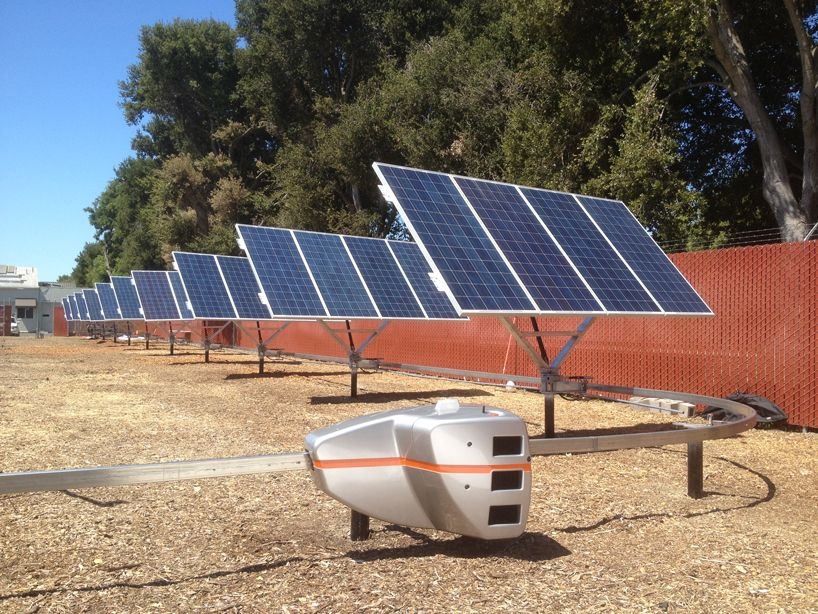

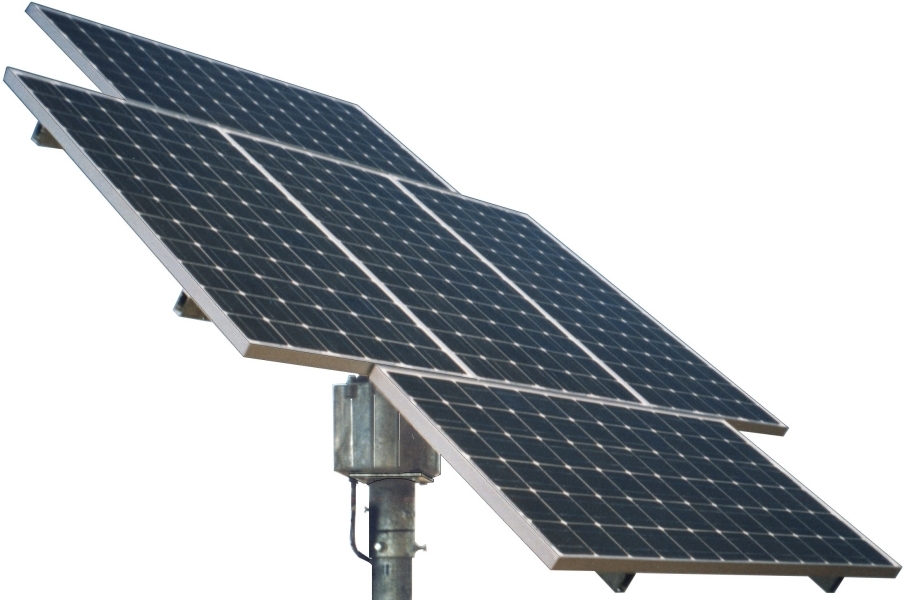

Электронные системы поворота

Принцип работы

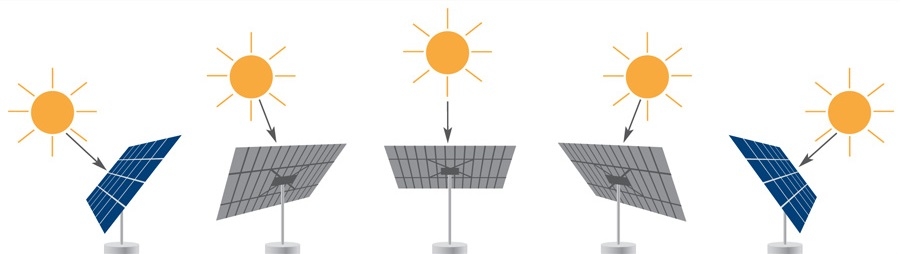

Принцип работы поворотного устройства очень прост и держится на двух деталях, одна из которых механическая, а другая электронная. Механическая часть поворотного устройства соответственно отвечает за поворот и наклон батареи. А электронная часть регулирует моменты времени и углы наклона, по которым действует механическая часть.

Электрооборудование, используемое вместе с солнечными батареями, заряжается от самих же батарей, что в некотором роде также экономит средства на подпитку электроники.

Положительные стороны

Если говорить о достоинствах электронного оборудования для поворотного устройства, то стоит отметить удобство. Удобство заключается в том, что электронная часть устройства будет в автоматическом режиме управлять процессом поворота батареи.

Данное преимущество не единственное, а является лишь еще одним в списке тех, что были перечислены ранее. То есть помимо экономии средств и повышения КПД, электроника освобождает человека от надобности вручную осуществлять поворот.

Как сделать своими руками

Создать трекер для солнечных батарей своими руками несложно, так как схема его создания проста. Для того чтобы создать работоспособную схему трекера своими руками необходимо иметь в наличии два фоторезистора. Кроме этих составляющих, нужно также приобрести моторное устройство, которое будет поворачивать батареи.

Подключение этого устройства осуществляется при помощи Н – моста. Этот метод подключения позволит преобразовывать ток силой до 500 мА с напряжением от 6 до 15 В. Схема сборки позволить не только понять, как работает трекер для солнечных батарей, но и создать его самому.

Чтобы настроить работу схемы, необходимо провести следующие действия:

Удостовериться в наличия питания на схему.
Провести подключение двигателя с постоянным током.
Установить фотоэлементы нужно рядом, чтобы добиться одинакового количества солнечных лучей на них.
Необходимо выкрутить два подстроечных резистора. Сделать это нужно против часовой стрелки.
Запускается подача тока на схему. Должен включиться двигатель.
Вкручиваем один из подстроечников до тех пор, пока он не упрется. Помечаем это положение.
Продолжить вкручивание элемента до тех пор, пока двигатель не начнет крутиться в противоположную сторону. Помечаем и это положение.
Делим полученное пространство на равные отделы и посередине устанавливаем подстроечник.
Вкручиваем другой подстроечник до тех пор, пока двигатель не начнет немного дергаться.
Возвращаем подстроечник немного назад и оставляем в таком положении.
Для проверки правильности работы можно закрывать участки солнечной батареи и смотреть за реакцией схемы.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

на крыше загородного коттеджа;
на балконе многоквартирного дома;
на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.

Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

Существует несколько способов фиксации панелей:

посредством задействования прижимных фиксаторов;
путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

Производственный процесс создания

В специализированных магазинах можно приобрести наборы, в которых есть уже всё необходимое для создания солнечной панели

Доведенные ежемесячными счетами до кондиции, люди, могут собрать солнечные панели самостоятельно.

И для создания такой панели им нужно:

Определиться с количеством ячеек в будущей солнечной панели.
Припаять солнечные элементы по монтажной схеме группами.
Нанести защитный материал, если его нет, то приклеить силиконом стекло к каждой панели.
Дождаться пока высохнет силикон.
Также можно застеклить и вторую часть, заключив тем самым солнечный элемент с обеих сторон.
Дать этой конструкции хорошо высохнуть как минимум за сутки.
Произвести работы по монтажу рамки. Для этого необходимо герметизировать края рамки и закрепить рамку из алюминия.
Соединительную коробку с тыльной части конструкции нужно закрепить с помощью герметика. Клей герметик соединит с поверхности модуля соединительную коробку.
Установить инвертер. Для этого на задней части панели соединительную коробку необходимо сделать с колодкой. Блок с одной стороны необходимо сделать плюсовым, со второй стороны необходимо провести провод к инвертеру. При небольшом инвертере и тока будет мало.
Последним этапом является тестирование солнечной панели. На этом этапе необходимо измерить электрические параметры модуля, когда на него воздействует мощный световой поток, который имитирует солнечную энергию.

Перечень параметров, которые необходимо измерить:

ток короткого замыкания;
напряжение холостого ход;
электроэнергия максимальной мощности;
напряжение максимальной мощности;

Какой угол наклона сделать у солнечной панели?

Угол наклона полностью зависит от времени года (высоты подъема солнца)

При установке солнечной панели очень важно обратить внимание на ее расположение и угол наклона. Именно поэтому при выборе месторасположения батареи, выберите то место, где лучи будут падать перпендикулярно и будет небольшой наклон

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон. Идеальное месторасположение солнечной панели – это крыша дома

Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши

Идеальное месторасположение солнечной панели – это крыша дома. Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши.

Рабочие показатели

При изготовлении солнечной панели точно по вышеуказанной схеме, солнечная батарея будет давать 500 Вт электричества в неделю.

Для многих такое количество электроэнергии покажется слишком маленьким. Но заметим, что солнечная батарея в нашем случае маленькая, всего 28 солнечных ячеек, и месторасположение играет немаловажную роль. В связи с этим, если необходима мини-электростанция, как говорится и затрат нужно будет значительно больше.

Схема сборки солнечной электросистемы

Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм2. Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение

Независимо от выбранной схемы перед подключением солнечных панелей в обязательном порядке необходимо проверить правильность электромонтажа.

При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств

Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора

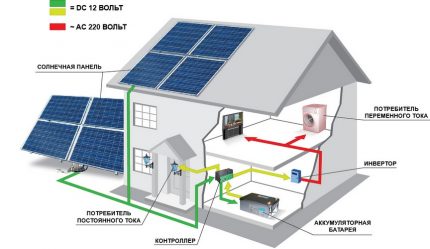

Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает

Чтобы избежать поломки контроллера, при подключении элементов системы важно соблюдать последовательность. Монтажные работы выполняют в несколько этапов:

Монтажные работы выполняют в несколько этапов:

Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
К разъемам контроллера подключают нагрузку в 12 В.
Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности

На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

Энергия солнечных электростанций найдет применение в питании маломощных бытовых приборов и в зарядке аккумуляторов мобильной техники:

Желающим соорудить солнечную батарею собственноручно поможет информация, приведенная в следующей статье.

Установка

Монтировать батарею необходимо по месту максимальной освещенности солнечным светом. Панели могут крепиться на крыше дома, на жестком или поворотном кронштейне.

Лицевая часть солнечной батареи должна быть обращена на юг или юго-запад под углом от 40 до 60 градусов. При монтаже нужно учитывать внешние факторы. Панели не должны загораживаться деревьями и другими предметами, на них не должна попадать грязь.

Несколько рекомендаций, которые помогут сберечь деньги и время при изготовлении солнечных панелей:

Лучше покупать фотоэлементы с небольшими дефектами. Они также работоспособны, только имеют не такой красивый внешний вид. Новые элементы очень дороги, сборка солнечной батареи будет экономически не оправдана. Если нет особой спешки, пластины лучше заказать на eBay, это обойдется еще дешевле. С пересылкой и Китая нужно быть осторожнее – большая вероятность получить бракованные детали.
Фотоэлементы нужно купить с небольшим запасом, велика вероятность их поломки во время монтажа, особенно, если нет опыта сборки подобных конструкций.
Если элементы пока не используются, следует припрятать их в надежное место во избежание поломок хрупких деталей. Нельзя складывать пластины большими стопками – они могут лопнуть.
При первой сборке следует изготовить шаблон, на котором будут размечены места расположения пластин перед сборкой. Так легче вымерять расстояния между элементами перед пайкой.
Паять необходимо маломощным паяльником, и ни в коем случае не применять усилие при пайке.
Для сборки корпуса удобнее применять алюминиевые уголки, деревянная конструкция менее надежная. В качестве листа с тыльной стороны элементов лучше использовать оргстекло или другой подобный материал и надежнее, чем крашеная фанера, и эстетично выглядит.
Располагать фотоэлектрические панели следует в местах, где солнечное освещение будет максимальным в течение всего светового дня.

Виды солнечных коллекторов

Наиболее распространёнными считаются плоские и вакуумные гелиоколлекторы.

Вакуумные

Главным элементом вакуумного устройства является тепловая труба. Внешне представляет собой ряд, состоящий из стеклянных трубок, заключённых в алюминиевом каркасе. Каждая трубка состоит из двух трубок разных диаметров, а между ними находится вакуум. Благодаря нему теплоноситель внутри неё намного лучше защищён от воздействия температуры окружающей среды.

Устройство вакуумного гелиоколлектора

Медная труба с меньшим диаметром содержит внутри себя специальную нетоксичную жидкость. При нагревании она испаряется. Пар поднимается к самому верху трубки – к наконечнику. Там он отдаёт тепло теплоносителю, находящемуся в теплопроводе.

Обратите внимание! Нетоксичная жидкость испаряется даже при температуре на улице -30°С, благодаря вакууму между трубками.

Конденсируясь на стенках трубы, жидкость обратно стекает вниз. Далее процесс снова повторяется. Все трубы расположены параллельно. Угол наклона зависит от места монтажа системы и географической широты объекта. Панель должна быть направлена на юг.

Устройство водонагревательной системы с использованием вакуумного гелиоколлектора

Солнечный гелиоколлектор отлично работает даже в пасмурную погоду, так как вакуумные трубки хорошо поглощают инфракрасное излучение, проходящее сквозь тучи. В отличие от плоских устройств на вакуумные оказывает меньшее влияние низкая температура на улице и ветер, благодаря изоляционным свойствам вакуума. Системы с солнечными гелиоколлекторами этого типа могут функционировать до -35°C.

Чтобы внутри трубок как можно дольше сохранялся вакуум, один их конец покрыт толстым слоем бария. Он поглощает различные газы, которые появляются во время эксплуатации и хранения устройства. Также барий является своеобразным индикатором. Если он изменил цвет с серебристого на белый, значит, вакуума в трубке уже нет и её следует заменить на новую.

Чтобы провести замену, не нужно останавливать всю систему. Также, если одна из трубок вышла из строя, то коллекторы всё равно продолжат работать как прежде. В случае необходимости в систему можно добавить трубки или снять лишние.

Преимущества вакуумных гелиоколлекторов:

удобный монтаж;
простое обслуживание;
низкие теплопотери;
длительный период работы.

К недостаткам относят невозможность самостоятельной очистки от снежных наносов, а также минимальный угол наклона должен быть не менее 20°.

Плоские

Внешне плоские солнечные гелиоколлектора представляют собой прямоугольную панель. Корпус выполнен из алюминия. Для подачи и вывода теплоносителя имеются 2 патрубка. Боковые стороны и одна стена утеплены теплоизолятором толщиной 3-4 см. Это позволяет значительно сократить теплопотери устройства.

Главная часть всего гелиоколлектора – это абсорбер, соединенный с теплопроводом. Именно он поглощает инфракрасное излучение. Сверху он закрыт закалённым стеклом с низким уровнем металла. Чаще всего поглощающий элемент делается из меди, так как она имеет высокую теплопроводность.

Устройство плоского солнечного гелиоколлектора

Принцип действия коллектора следующий: солнечные лучи проникают сквозь стекло и попадают на абсорбер. Он нагревается и передаёт тепло теплоносителю. В отличие от вакуумных систем, плоские коллектора могут самостоятельно очиститься от снега. Их монтаж можно провести под любым углом. Но по сравнению с вакуумными устройствами, у них больше теплопотери, и устанавливать их нужно только в полностью собранном виде. Еще один недостаток – в случае повреждения придётся менять всю панель. Но по сравнению с вакуумными, они более надёжные и простые.

История создания и перспективы использования

Идею превращения энергии Солнца в электричество человечество вынашивало давно. Первыми появились гелиотермальные установки, в которых перегретый сконцентрированными солнечными лучами пар вращал турбины генератора. Прямое преобразование стало возможным лишь в середине XIX века, после того, как француз Александр Эдмон Баккарель открыл фотоэлектрический эффект. Попытки создать на основании этого явления действующую солнечную ячейку увенчались успехом лишь полвека спустя, в лаборатории выдающегося русского учёного Александра Столетова. Полностью описать механизм фотоэлектрического эффекта удалось ещё позже — человечество обязано этим Альберту Энштейну. К слову, именно за эту работу он получил Нобелевскую премию.

Баккарель, Столетов и Энштейн — вот те учёные, которые заложили фундамент современной солнечной энергетики

О создании первого солнечного фотоэлемента на основе кристаллического кремния возвестили мир сотрудники компании Bell Laboratories в далёком апреле 1954 года. Эта дата, по сути, и является отправной точкой технологии, которая в скором времени сможет стать полноценной заменой углеводородному топливу.

Преобразование солнечного излучения в электричество имеет огромные перспективы, ведь на каждый квадратный метр земной поверхности приходится в среднем 4.2 кВт/час энергии в день, а это экономия практически одного барреля нефти в год. Изначально используемая лишь для космической отрасли технология уже в 80-х годах прошлого века стала настолько обыденной, что фотоэлементы стали использовать в бытовых целях — в качестве источника питания калькуляторов, фотоаппаратов, светильников и т. д. Параллельно создавались и «серьёзные» гелиоэлектрические установки. Закреплённые на крышах домов, они позволяли полностью отказаться от проводного электричества. Сегодня можно наблюдать рождение электростанций, представляющих собой многокилометровые поля из кремниевых панелей. Вырабатываемая ими мощность позволяет питать целые города, поэтому можно с уверенностью говорить о том, что будущее — за солнечной энергетикой.

Современные солнечные электростанции представляют собой многокилометровые поля фотоэлементов, способные снабжать электричеством десятки тысяч домов

Материалы для создания солнечной пластины

Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:

силикатные пластины-фотоэлементы;
листы ДСП, алюминиевые уголки и рейки;
жёсткий поролон толщиной 1,5-2,5 см;
прозрачный элемент, выполняющий роль основания для кремниевых пластин;
шурупы, саморезы;
силиконовой герметик для наружных работ;
электрические провода, диоды, клеммы.

Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов. Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.

Теперь рассмотрим самые важные материалы более подробно.

Кремниевые пластины или фотоэлементы

Фотоэлементы для батарей бывают трёх видов:

поликристаллические;
монокристаллические;
аморфные.

Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 – 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов – 10 лет.

Солнечную батарею собирают из модулей, которые в свою очередь составляют из фотоэлектрических преобразователей. Батареи с жесткими кремниевыми фотоэлементами представляют собой некий сэндвич с последовательно расположенными слоями, закрепленными в алюминиевом профиле

Монокристаллические фотоэлементы могут похвастаться более высоким КПД – 13-25% и долгими сроками работы – свыше 25 лет. Однако со временем КПД монокристаллов снижается.

Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.

Пленочные фотопреобразователи получают путем нанесения тонкого слоя аморфного кремния на полимерную гибкую поверхность

Гибкие батареи с аморфным кремнием – самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 – 6 %, но пленочные системы крайне удобны в укладке.

Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.

Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.

При покупке фотоэлементов поинтересуйтесь у продавца способом доставки, большинство продавцов используют метод воскования, чтобы предотвратить разрушение хрупких элементов

Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.

Каркас и прозрачный элемент

Каркас для будущей панели можно сделать из деревянных реек или алюминиевых уголков.

Второй вариант более предпочтителен по целому ряду причин:

Алюминий – лёгкий металл, не дающий серьёзной нагрузки на опорную конструкцию, на которую планируется установка батареи.
При проведении антикоррозийной обработки алюминий не подвержен воздействию ржавчины.
Не впитывает влагу из окружающей среды, не гниёт.

При выборе прозрачного элемента необходимо обратить внимание на такие параметры, как показатель преломления солнечного света и способность поглощать ИК-излучение. От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин

От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин.

Минимальный коэффициент светоотражения у плексиглас или более дешёвого его варианта – оргстекла. Чуть ниже показатель преломления света у поликарбоната.

От величины второго показателя зависит, будут ли нагреваться сами кремниевые фотоэлементы или нет. Чем меньше пластины подвергаются нагреванию, тем дольше они прослужат. ИК-излучения лучше всего поглощает специальное термопоглощающее оргстекло и стекло с ИК-поглощением. Немного хуже – обычное стекло.

Если есть возможность, то оптимальным вариантом будет использование в качестве прозрачного элемента антибликового прозрачного стекла.

По соотношению стоимости к показателям преломления света и поглощения ИК-излучения оргстекло – самый оптимальный вариант для изготовления гелиобатареи
