Описание и особенности

Умный выключатель Сонофф позволяет управлять через Wi-Fi электрическими приборами, контролирующими и поддерживающими заданную температуру и влажность в помещении.

Реле комплектуется выносными датчиками AM2301 и DS18B20, причем последний измеряет только температуру.

Сенсор DS водонепроницаем и может быть погружен в воду. Датчик АМ представляет собой сборку из 2 сенсоров, расположенных в одном пластиковом корпусе. Без подключенных первичных приборов устройство работает как дистанционно-управляемое реле.

Sonoff TH10 и TH16 — идентичные между собой устройства с разной нагрузкой и мощностью. Первый — 10 А, 2.2 кВт, второй — 16 А, 3.5 кВт. Более ранние версии прибора изготавливались в виде открытой электронной платы, к которой подключалась нагрузка.

ТН16 имеет пластиковый корпус с отверстием в верхней части для крепления, а в нижней — отсек для подключения сети питания и нагрузки. Для монтажа проводов используются самозажимающиеся клеммы. На лицевой части находится кнопка ручного управления, а на боковой поверхности — гнездо для подключения сенсоров.

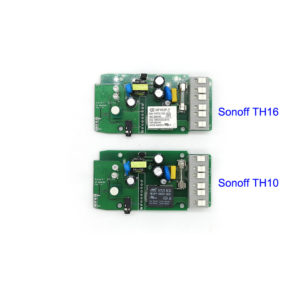

Монтаж электронных плат обоих выключателей полностью идентичен, за исключением коммутирующего реле напряжением 220 В. В приборе применена флэш-память PN25F08, а поддержка Wi-Fi осуществляется чипом ESP8266EX, что подразумевает использование сторонних прошивок.

Переключатель Sonoff RF с пультом ДУ может управляться не только по беспроводной сети, но и по радиоканалу частотой 433 МГц.

Настройка подключения устройства к смартфону предполагает последовательное выполнение 4 шагов:

Установка на телефон мобильного приложения eWeLink.
Регистрация нового аккаунта. Пароль для продолжения регистрации придет на указанную почту.
Добавление нового устройства. На лицевой панели прибора необходимо нажать кнопку и удерживать ее 5 секунд, после чего продолжить регистрацию.
Регистрация устройства в своей сети Wi-Fi. Сонофф выберет ту сеть, к которой подключен телефон. Поэтому подключение девайса к роутеру должно проводиться через беспроводную сеть, а не через интернет оператора связи.

На этом установка приложения оканчивается. Выключатель готов работать по командам от смартфона. Задав необходимую температуру и перейдя в автоматический режим, программа начнет выполнение указанного сценария. При такой работе выключатель не реагирует на нажатие виртуальной кнопки. Клавиша на корпусе имеет высший приоритет и работает независимо от приложения.

Тесты и сравнения

Тесты, проведенные пользователями коммутаторов Sonoff, показали неоднозначные результаты. В большинстве случаев при загрузке мобильного приложения, устройство не регистрировалось в сети.

В других — выключатель регистрировался нормально, однако через 20-25 секунд работы самостоятельно отключался. После полного сброса настроек и повторной загрузки приложения коммутатор начинал нормально работать.

При тестировании программы автоматического включения/отключения в диапазоне заданных температур, устройство работало стабильно.

Управление нагрузкой осуществлялось в соответствии с заданными граничными значениями. Однако после проведения проверки точности работы датчиков оказалось, что разница показаний между контрольным и рабочим приборами составляла 10-15°С.

При выяснении причин установлено, что сенсор Сонофф был подключен по паразитному питанию.

При отсутствии сети Wi-Fi дистанционное управление и возможность работы с датчиками устройству недоступны. Отсутствие RF модуля снижает качество работы коммутатора. В модели Sonoff RF этот вопрос решен, однако здесь отсутствует возможность контроля за температурой и влажностью.

Тестирование силовой части коммутатора показало, что устройство стабильно работает со всеми подключенными приборами суммарной мощностью до 3,5 кВт. В течение 2 часов непрерывной работы не выявлено существенного нагрева устройства, а запрограммированные сценарии выполнялись в границах установленных значений.

Проведенные тесты показали, что Умный коммутатор ТН16 полностью подтвердил заявленные производителем функции и параметры, а также способность работать с датчиками влажности и температуры.

Config Examples

Minimum config:

sonoff:
  username: [email protected]
  password: mypassword

Advanced config:

sonoff:
  username: [email protected]
  password: mypassword
  reload: always  # update device list every time HA starts
  devices:
    1000abcdefg:
      device_class: light

Devices can be set manually, without connecting to Cloud Servers. But in this case, you need to know the for each device.

sonoff:
  devices:
    1000abcdefg:
      devicekey: f9765c85-463a-4623-9cbe-8d59266cb2e4

Examples of using :

sonoff:
  username: [email protected]
  password: mypassword
  reload: once
  devices:
    1000abcde0: # corridor light
      device_class: light
    1000abcde1: # children's light (double switch, one light entity)
      device_class:
      - device_class: light
        channels:
    1000abcde2: # toilet light and fan (double switch)
      device_class:
    1000abcde3: # bedroom light and backlight (double switch)
      device_class:
    1000abcde4: # hall three light zones Sonoff 4CH
      device_class:
      - light # zone 1 (channel 1)
      - light # zone 2 (channel 2)
      - device_class: light # zone 3 (channels 3 and 4)
        channels:

Minimum config for devices only in DIY mode:

sonoff:

Sonoff RF Bridge 433

Although the component supports training, it is recommended to train buttons through the eWeLink application.

The component can both send RF signals and receive them, but only previously trained.

When a command is received, the event is generated with a button number and response time (in UTC, sends the device).

– number of the button in the eWeLink application.

automation:
- alias: Test RF
  trigger:
    platform: event
    event_type: sonoff.remote
    event_data:
      command:
  action:
    service: homeassistant.toggle
    entity_id: remote.sonoff_1000abcdefg

script:
  send_num1:
    sequence:
    - service: remote.send_command
      data:
        entity_id: remote.sonoff_1000abcdefg
        command: 1

  send_num111:
    sequence:
    - service: remote.send_command
      data:
        entity_id: remote.sonoff_1000abcdefg
        command:
        delay_secs: 1

Характеристики и спецификация

Технические характеристики Smart-коммутатора, которые позволяют качественно выполнять заданные функции, следующие:

напряжение сети — 220 В;
мощность резистивной нагрузки — 3 500 Вт (16 А);
потребляемая мощность — менее 0,5 Вт;
материал корпуса — ABS пластик;
стандарт Wi-Fi — 802.11. b/g/n;
поддержка датчиков температуры и влажности — цифровые сенсоры AM2301, DS18B20, DHT11.

Для сохранения работоспособности переключателя запрещается подключать и отключать датчики при включенном питании.

Схема подсоединения коммутатора к сети и нагрузке имеется в комплекте прибора, а в отсеке выводов на клеммах нанесена маркировка.

Мобильное приложение позволяет просматривать текущий статус устройства в режиме онлайн.

Дистанционное выключение электросети или надо включить автоматический режим управления. Можно осуществлять из любого места, где есть сигнал Wi-Fi.

Приложение дает возможность программирования до 8 сценариев включения/отключения нагрузки по расписанию или по показаниям внешних датчиков, а также установку таймера обратного отсчета.

Некоторые модели коммутаторов имеют встроенный радиомодуль, который позволяет управлять устройством в период отсутствия сигнала беспроводной сети.

Сонофф часто используют для дистанционного управления и мониторинга отопительных котлов. Но поскольку электроника последнего имеет питание менее 220 В, то подавать напрямую управляющий сигнал нельзя.

Для этого устанавливают промежуточное реле, обеспечивающее автоматике питание с гальванической развязкой от сети.

Последняя версия мобильного приложения дает возможность создания простых условных операторов (сценариев).

В этом случае пользователи могут применять переключатель с датчиками для сбора информации температуры и влажности, которые могут быть общими для других Умных устройств.

Таким образом задаются условия для формирования сигналов управления для работы других устройств.

Управляемый по Wi-Fi выключатель smart switch отлично работает с электрическими вентиляторами, кондиционерами, увлажнителями воздуха, аквариумами, системами полива и др.
