Использование

Если вы всё сделали правильно, то активные датчики смогут передавать сигнал на RF Bridge, который в свою очередь будет через интернет отсылать оповещения на смартфон. При этом вы можете находиться как угодно далеко от дома — главное, чтобы было надёжное подключение к Сети.

Установите датчик CD100S на дверь или окно с помощью имеющихся в комплекте липких полосок. Теперь каждый раз при попытке открытия он будет срабатывать, на смартфоне будет появляться уведомление, а в журнале приложения eWeLink — соответствующая запись.

Датчик обнаружения движения Sonoff PIR2 может похвастаться наличием дополнительного сенсора, который перекрывает слепую зону снизу. Кроме этого, он умеет отсеивать ложные срабатывания, что позволяет использовать его даже в тех помещениях, где есть домашние животные. Для установки датчика на потолок или стену в комплекте имеется специальное шарнирное крепление.

Для удобного использования сигнализации Sonoff в приложении eWeLink имеется возможность задать время её работы с помощью различных таймеров и сценариев. Последние могут включать в себя элементы взаимодействия с другими компонентами умного дома этого же производителя.

Настройка Sonoff Basic в eWeLink. Таймеры, работа по расписанию.

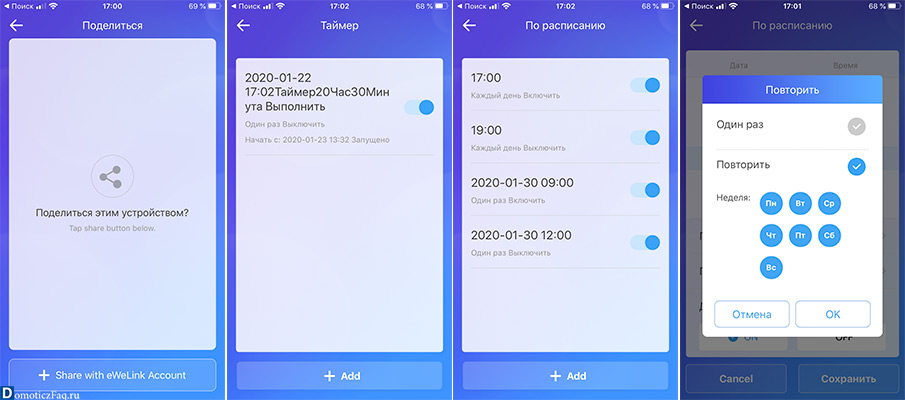

В меню доступны пункты:

Поделиться. Позволяет управлять одним реле с разных аккаунтов. Например: Удлинителем могут управлять все члены семьи со своих смарфонов.
По расписанию. Настройка работы Sonoff Basic по расписанию. Позволяет настроить работу по времени на любой день года с указанием конкретной даты включения или выключения. Возможно разовое выполнение команд или с повторением по дням недели.
Таймер. Обратный отчет до времени совершения действия ON или OFF.
Цикличный таймер. Запустить действие ON/OFF, после заданного времени действие ON/OFF.

Обновление прошивки, дополнительные функции

Справа от названия реле нажав на три точки попадаем в дополнительное меню где находим:

Изменение имени устройства.
Обновление прошивки до последней версии.
Активация работы в локальной сети.
Notification for operations…. Отправка уведомлений о работе устройства.
Power-on-State. Важная настройка. Определяет поведение Sonoff Basic после возобновления электропитания. Например: после отключения света реле может перейти в состояние ON, OFF или последнее активное состояние при котором пропало электропитание.
Turn off network indicator. Если не активировать этот пункт при успешном подключении к Wi-fi сети зеленый индикатор будет всегда гореть. Светит ночью в глаза. Я отключаю.
Длительность. Параметр устанавливает через какое время выключить Sonoff Basic, после его включения.
История. Лог работы устройства.
Данные о модуле. Версия прошивки, MAC адрес, другая системная информация.

Подключение

Прежде всего понадобится установить батарейки. Для этого необходимо снять у датчиков задние крышки, которые держатся на обычных защёлках. Для PIR2 нужны две батарейки формата AA, а для CD100S — одна батарейка A23.

Далее установите на смартфон приложение eWeLink. Оно позволяет управлять не только данной сигнализацией, но и любыми другими элементами умного дома, которые выпускает компания Itead. С помощью eWeLink можно настроить график работы компонентов и взаимодействие между ними.

eWeLink – Smart Home

Разработчик:

深圳酷宅科技有限公司

Цена:
Бесплатно

eWeLink – Smart Home Control

Разработчик:

深圳酷宅科技有限公司

Цена:
Бесплатно

Теперь подключите маленькую чёрную коробочку RF Bridge к источнику питания. В его роли может выступать любое зарядное устройство, умеющее выдавать 1 А ⁄ 5 В и обладающее выходом miniUSB. Вставьте в узкое отверстие рядом с разъёмом питания скрепку, нажмите и подержите несколько секунд. Устройство перейдёт в режим сопряжения.

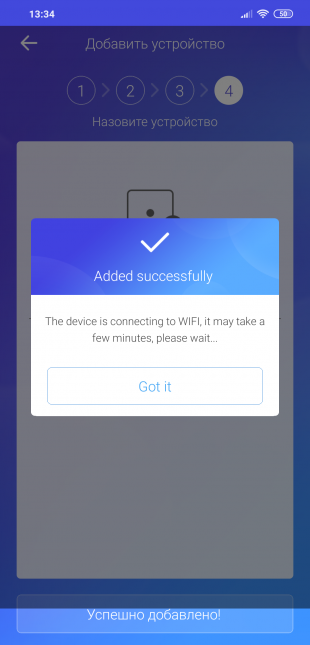

В приложении eWeLink нажмите на плюсик в нижней части главного окна. После непродолжительного сканирования система предоставит возможность указать данные для соединения с вашей сетью Wi-Fi. В результате проделанных шагов в приложении отобразится устройство RF Bridge.

Для подключения датчиков следует опять кликнуть на плюсик снизу. В появившемся всплывающем окне выбираем тип — Alarm. Далее нажимаем и удерживаем несколько секунд иконку с колокольчиком. Приложение перейдёт в режим обучения, ожидая сигнала срабатывания от подключаемого устройства. Чтобы подать его, просто разъедините две половинки датчика открытия или проведите рукой перед датчиком движения.

Sonoff Basic R2

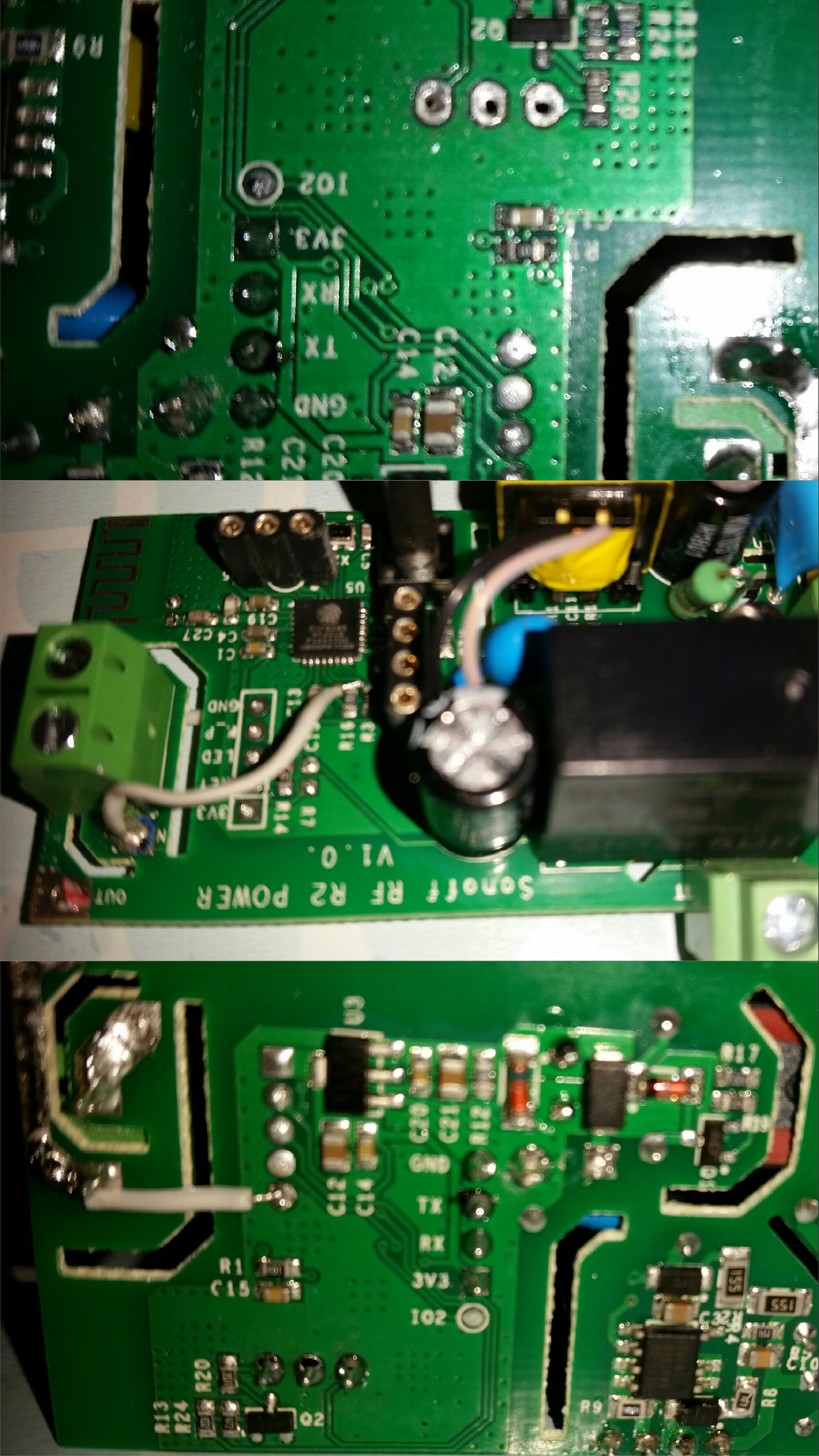

Around November 2020, Itead changed the layout of the Sonoff Basic (issue #4515). The new board is labeled as Sonoff RF R2 POWER V1.0. It is easily discerned from previous revisions since it uses wires instead of thick solder traces for mains power.

The new version of the Sonoff Basic smart switch uses an ESP8285 SoC with the 1MB flash integrated into the same SoC chip.

Unlike GPIO03, the GPIO02 PCB contact is not prepared for a pin. You will need to solder your cable directly on the board. Be careful. Too high a temperature or long heating can damage the contact and its connectivity. You should also make sure that there is no tension on the cable. Affix the cable with a cable tie and perhaps some hot glue.

You can remove the thick wires from the PCB to use the screw connection on the output side for low voltage. Then add a screw terminal next to the relay for the LINE OUT. This keeps all high voltage on one side of the board

Serial Flashing

Please see the Hardware Preparation page for general instructions.

You need to access the serial interface. The four serial pins (3V3, Rx, Tx, GND) are available in the middle of the PCB, right next to the on-board button. Newer versions of the Sonoff Basic device provide five pins below the button, ignore the pin furthest away from the Button (GPIO14 or I02) if available. The square pin right next to the button is the 3.3V line.

For flashing the Sonoff Basic, hold the button while connecting the 3.3V power. The LED remains off until the flashing process is done and the board is rebooted.

If your switch is powering up but is showing a solid-blink-reset pattern see .

GPIO00 – BUTTON
GPIO12 – RELAY
GPIO13 – LED1

GPIO03 – RX PIN
GPIO01 – TX PIN

Sonoff Basic R3

This is the board layout for the third design iteration of the Sonoff Basic.

The Sonoff Basic R3 uses the ESP8285 chip. With this version, the mains power reverts to solder rails directly on the PCB. It also moves the Wi-Fi module to a separate PCB mounted on the main PCB. It makes access to the underside of the serial interface contacts quite difficult.

The serial interface pins are broken out on the PCB making flashing using a serial adapter as well. Since the underside of the contacts is not easily reachable, use a solderless solution (i.e., friction) to maintain contact with the pins to flash the device.

Инструкция по подключению Sonoff Basic

Нам понадобится:

Wifi реле Sonoff Basic (либо Sonoff Basic R2, различий при подключении нет).
Бытовой прибор, который будем автоматизировать. Я буду делать умным удлинитель.
Инструмент — канцелярский нож, кусачки, маленькая отвертка крестовая и плоская.

Приступаем:

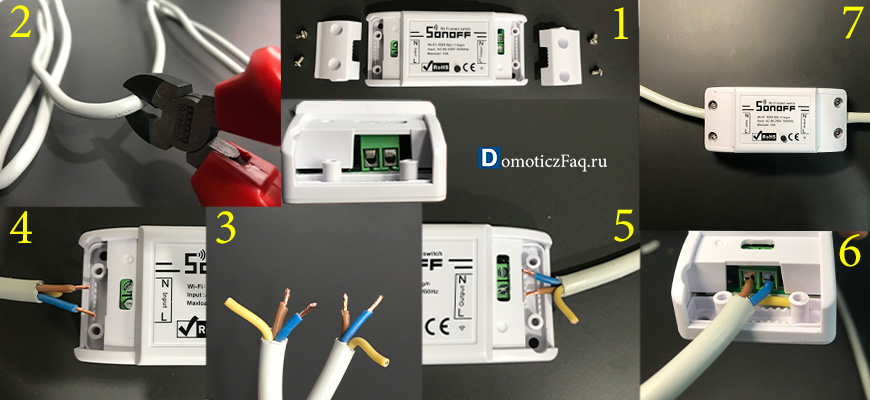

Извлекаем реле из упаковки. В комплекте Sonoff Basic, боковые крышки, болты для крепления крышек и краткая инструкция.
Определитесь с местом установки реле. Обычно я ставлю посередине длины шнура питания. Иногда такая установка невозможна если провод проходит за шкафом, под диваном и в других труднодоступных местах. Кусачками перерубаем провод питания электроприбора в месте установки.
Канцелярским ножом аккуратно срезаем первый слой изоляции. Не прорежьте провода. Под изоляцией три провода из которых: коричневый фаза (L), синий нейтраль (N), желто—зеленый земля (PE). Зачищаем изоляцию на фазном (L) и нейтральном проводе (N). Подключение земли не предусмотрено. Отгибаем провод в сторону, подключать не будем.
К левой части Sonoff Basic подключаем часть провода с вилкой. Она будет идти в розетку. Вставляем провода N и L в зеленую колодку, надпись на корпусе Input. Плоской отверткой зажимаем контакты. Если не известно где фаза, поможет индикатор фазы.
К правой части Sonoff Basic подключаем провод электроприбора. Вставляем провода N и L в зеленую колодку, надпись на корпусе Output. Плоской отверткой зажимаем контакты.
Остался третий провод — земля. Между корпусом прибора и местом куда закручивается болт крепления крышки есть место куда он встает в впритык и никуда не денется. Убираем его, что бы не мешал закрыть крышку. Дополнительно можно заизолировать.
Закручиваем крестовой отверткой боковые крышки Sonoff Basic болтами из комплекта устройства. Боковые крышки прижимают провод за изоляцию, что предотвращает вырывание проводов из контактной колодки при случайном воздействии на реле. Сборка закончена.
