Сп 31-105-2002. проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом

СОДЕРЖАНИЕ
0
4 116 просмотров
13 февраля 2020

Другие нормативные документы по строительству каркасных домов

Для возведения каркасных домов немаловажное значение имеют узкоспециальные СНиПы и ГОСТы. Они регламентируют порядок работы на определенном этапе строительства

Основные ГОСТы

ГОСТ – это внутригосударственный документ, устанавливающий определенные требования к качеству некоторых товаров, услуг или работ. Однако если соответствующие стандарты принимают несколько государств, они становятся межгосударственными.

В Российской Федерации при возведении каркасных домов опираются на Межгосударственный стандарт о надежности строительных конструкций и оснований (ГОСТ 27751-2014). Он раскрывает основные понятия, применяемые в этой сфере. Это «надежность строительного объекта», «несущая способность», «нагрузки» и многие другие. Некоторым из них посвящены целые разделы.

Что касается требований к используемым в каркасном домостроении материалам, то они содержатся в большом количестве документов. Некоторые из них:

  • ГОСТ 3916.1-96 и 3916.2-96 – о фанере с наружным слоем из шпона лиственных и хвойных пород;
  • ГОСТ 8486-86Е – о пиломатериалах из хвойных пород деревьев;
  • ГОСТ 10632-89 – о ДСП (древесностружечных плитах);
  • ГОСТ 4028-63 – о конструкции и размерах строительных гвоздей;
  • ГОСТ 16381-77 – о строительных теплоизоляционных материалах.

Обратите внимание! Подавляющее большинство положений, содержащихся в ГОСТах, относится к производителям товаров. При этом информация важна и для конечного потребителя, так как помогает ориентироваться в классификациях строительных материалов, выбирать для каркасного дома только самые качественные из них

Профильные СП и СНиПы по каркасным домам

Для строительства каркасного жилого дома СНиПы (в актуализированной редакции — СП) играют большую роль, так как содержат подробные рекомендации по каждому из этапов работы.

Так, СП 22.13330.2010 рассматривает проектирование оснований дома с учетом пролегания подземных вод, потенциальных нагрузок. Он также содержит формулы для расчета глубины заложения фундамента, особенности его возведения на различных грунтах.

В СП 31-106-2002 содержатся рекомендации по прокладке инженерных систем в одноквартирных жилых домах. Это тепло- и водоснабжение, канализация, газо- и электроснабжение, отопление, вентиляция. В тексте есть рекомендации не только по проведению монтажных работ, но и по выбору соответствующего оборудования.

Отношение к сфере каркасного домостроения в России имеет большое количество профильных СНиПов. Некоторые из них:

  • СНиП 3.03.01-87 (СП 70.13330.2011) – здесь целый раздел посвящен монтажу деревянных несущих и ограждающих конструкций;
  • СНиП II-25-80 (СП 64.13330.2010) – о материалах для деревянных конструкций, требованиях к ним и классификации;
  • СНиП II-26-76 (СП 17.13330.2010) – документом руководствуются при укладке рулонной, мастичной кровли;
  • СНиП 2.03.11-85 (СП 28.13330.2012) – в документе содержатся рекомендации по защите металлических, деревянных, каменных и бетонных конструкций от воздействия агрессивных средств.

Чтобы грамотно работать с действующими СНиПами, ГОСТами и СП, недостаточно просто читать тексты документов. Для реализации содержащихся в них положений нужен определенный опыт, поэтому строительство каркасных домов лучше поручить специалистам. Сэкономить на их услугах можно, получая консультации по определенным вопросам.

Особенности каркасного строительства

Возведение каркасного дома имеет ряд особенностей по сравнению со строительством зданий другого типа:

  1. Стеновые материалы одновременно обеспечивают конструкционную стойкость дома и его теплосбережение
  2. Каркасные дома значительно легче монолитных, построенных из кирпича, стеновых блоков, бревен или толстого бруса
  3. Технология возведения каркасного значительно ускоряет строительство
  4. Трудозатратность строительства значительно ниже, чем в создании монолитных домов

Чаще всего каркасные дома строятся для индивидуального пользования и устанавливаются на отдельных земельных участках.

Эти особенности предполагают и некоторые отличия строительных правил возведения каркасников от общих правил строительства домов. Рассматривая некоторые основные правила, мы постараемся выделить отличительные черты, характерные именно для каркасной технологии.

Возведение стен

Стены – это основной элемент оболочки дома, защищающая его от внешних воздействий. Каждый способ строительства предполагает свои технологии в первую очередь при возведении стен.

Особенностью каркасной стены является то, что она на 70-75% состоит из утеплителя и только остальные 25-30% из стенового материала – металлических конструкций или деревянной доски – и листов обшивки. В изготовлении стены каркасного дома сочетаются две функции – обеспечение конструкционной стойкости и утепление.

Доски для каркаса должны соответствовать проекту в первую очередь по их

  • Размерам
  • Влажности
  • Минимизации дефектов
  • Отсутствию кривизны

Все это, как и многое другое, заложено в СНИП РФ для каркасного дома определенной площади, этажности и назначения.

Второй важнейший момент – строгое соблюдение инструкций по сборке каркаса. Нужно соблюдать порядок выполнения работ, строго следить за точностью монтажа отдельных узлов и способу скрепления их между собой.

Деревянный каркас дома

В третьих, необходимо тщательно подойти к утеплению. Именно в этом случае не стоит стремиться к излишней экономии – от утепления дома во многом зависит его комфортность и долговечность. Выбирать утеплитель нужно строго в соответствии с проектом и приобретать у проверенных производителей и продавцов. Существенное значение имеет правильный монтаж утеплителя, а также совершенно необходимых элементов пароизоляции.

Это не кирпичный дом, к которому можно подклеить пенопласт, а при необходимости снять и наклеить что-то другое. В общем случае каркас дома состоит из рам, образованных деревянным брусом с заложенным внутрь утеплителем. Удерживается утеплитель внутренней и внешней обшивкой рамы.

Состав каркасной стены — каркасный пирог

Этапы обустройства ленточного фундамента

Возводимый каркасник будет достаточно большим, с двумя полноценными этажами, поэтому относится к сооружениям с тяжелыми перекрытиями. Чтобы обеспечить высокое качество строительства каркасного дома, нормы СНиП рекомендуют для подобных сооружений заливать именно ленточный фундамент. Технологически этот процесс состоит из нескольких этапов, которые подробно описывают названные выше профессиональные строители.

Подготовка основы под фундамент

Чтобы построить каркасный дом на подобном фундаменте, работу начинают с исследований грунта. Для этого мастера выезжают на участок, делают шурф и уточняют объем земляных работ. Основной документ, по которому возводятся каркасные дома − СНиП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». В соответствии с ним строительная бригада выполняла подготовку площадки таким образом:

Пригнали технику и сняли ненесущий плодородный слой грунта. На данном объекте он был порядка 60 см. Под ним оказался слой глины, который и стал несущим. Глина является отличной основой для будущей «подушки» под фундамент.

Для обустройства ленточного фундамента грунт снимается до плотного несущего слоя

На несущий слой уложили геотекстиль и произвели песчаную засыпку. Во время засыпания выполняли послойное уплотнение. Была использована стокилограммовая трамбовка, характеристики которой позволяют тщательно утрамбовывать только слой в 20 см. Поэтому уплотнение осуществляли трижды.

Территория, на которой будет обустраиваться фундамент, засыпается песком

Трамбовка помогает максимально уплотнить песчаную засыпку

Укладка коммуникаций

СНиП для строительства каркасных домов предусматривает обязательную укладку всех необходимых коммуникаций при выполнении земляных работ. Для возводимого каркасника были уложены:

Трубы для канализации (обязательно оранжевого цвета). Они были обустроены на глубине 50 см, дополнительно утеплены специальным утеплителем и выведены к месту предполагаемого септика.

«Рыжая» канализационная труба выводится в место, где будет расположен септик

Закладная под будущий водопровод. Для нее была использована труба из ПНД 50-го диаметра. Впоследствии в нее войдет труба собственно водопровода.

Сегодня не существует лучшего варианта для обустройства закладной под водопровод, чем труба из ПНД

Вязка арматурного каркаса для фундамента

Правильное сооружение каркаса по СНиП 2002 (каркасные дома) заключается в следующем:

Под будущий фундамент в местах опалубки выполняется щебеночная засыпка на толщину 10 см и тщательно утрамбовывается.

Слой щебня хорошо утрамбовывают

Каркас вяжут из 4-х стержней 12-й арматуры (два идут по верху, два – снизу).

Основа каркаса – 4 стержня арматуры

На углах опалубки (в нижней и верхней ее частях) используют еще и гнутые усиливающие элементы. Эти стержни заводятся за угол на расстояние, равное 50-ти диаметрам используемой арматуры. На данном объекте – это 60 см. По требованиям нормативных документов наличие таких элементов необходимо в местах концентрации напряжения.

Гнутые угловые элементы усиливают каркас

Сооружаются поперечные каркасы (обвязки) с шагом 40 см из рифленых стержней диаметром 6 мм.

Поперечные обвязки – тоже элемент упрочения

Верхние и нижние стержни не стыкуют в одном сечении

Пластиковые фиксаторы будут удерживать арматурины внутри бетона

  • Стыковку арматуры производят на длину не менее чем на 30 ее диаметров. Нельзя стыковать все 4 стержня в одном сечении, т.к. это существенно ослабит каркас. На данном объекте стыковка двух нижних арматур отделена от стыковки верхних на расстояние 80 см.
  • В армирующем каркасе необходимо использовать специальные пластиковые фиксаторы. Они обеспечивают устройство защитного слоя бетона, который предохранит арматуру от коррозии. Фиксаторы на нижних стержнях не дают им касаться щебня, а верхние арматурины, благодаря этим защитным элементам, будут полностью находиться в бетоне.
  • После вязки арматурного каркаса его заливают бетоном.

Заливка бетона – последний этап сооружения ленточного фундамента

По требованиям ГОСТ и СНиП каркасные дома начинают строить не сразу после сооружения фундамента. Через 4 дня снимается опалубка, а недели через 2 приступают к возведению.

Так же тщательно, при соблюдении всех норм и правил, строительными бригадами «АртСтрой» сооружаются основание и стены дома на основе каркаса. Смотрите об этом во второй части видео и читайте в статье к нему.

Решив доверить возведение жилья профессионалам, выбирайте подходящий для себя вариант, просмотрев фото-проекты каркасников на нашем сайте. А потом звоните по т.(812)770-44-92, чтобы выяснить все возникшие вопросы и сделать заказ.

Общие сведения о документе

На 2020 год СП 31-106-2002 имеет статус действующего документа, введен впервые 1 сентября 2002 года.

Содержащиеся в тексте нормы носят характер рекомендательных, однако следование им обеспечивает соблюдение обязательных требований к строительству одноквартирных жилых домов.

В основу документа легли нормы жилищного строительства в Канаде, затрагивающие вопросы проведения инженерных коммуникаций.

СП 31-106-2002 применяют при устройстве внутренних и наружных инженерных систем, как в только строящихся домах, так и в реконструируемых.

Текст Свода правил разделен:

  • на введение;
  • 10 тематических глав;
  • приложение с библиографией.

Во введении раскрыта суть документа, указан его рекомендательный характер и поименно перечислены разработчики.

В первых трех главах содержится общая информация — сфера применения правил, ссылки на упоминаемые в тексте документы, некоторые моменты выбора и установки инженерного оборудования. В остальных главах рекомендательные нормы посвящены отдельной инженерной системе.

СП 64.13330.2017 Деревянные конструкции

Требования к материалам

Прочность древесины соответствующих сортов или классов прочности должна быть не ниже нормативных сопротивлений, приведенных в приложении В.

Классификация условий эксплуатации приведена в таблице 1, особенности их учета при проектировании и изготовлении конструкций — в таблице А.2 приложения А.

5.5 В конструкциях из цельной древесины, эксплуатируемых в условиях классов эксплуатации 2, 3 и 4, когда усушка древесины не вызывает расстройства или увеличения податливости соединений, допускается применять древесину с влажностью не более 40% при условии ее защиты от гниения.

Согласно таблицы А.2 приложения А, класс эксплуатации индивидуального жилого дома при нормальном режиме помещений относиться ко 2 классу эксплуатации.

Согласно таблицы А.2 приложения А, при сухом режиме помещений с относительной влажностью воздуха в отопительный сезон менее 40% — относиться к классу эксплуатации- 1а. Применение в данных условий клееных деревянных конструкций не допускается!

Требования к прогонам обрешеткам и настилам

9.15 Прогоны, обрешетки, настилы и другие изгибаемые элементы следует рассчитывать по двум предельным состояниям на прочность и прогиб. Значения максимальных прогибов, а для междуэтажных перекрытий и предельных физиологических прогибов, должны быть не выше указанных в СП 20.13330.

Приложение Д СП 20.13330.2016

Таблица Д.1

При сплошном настиле или при разреженном настиле с расстоянием между осями досок или брусков не более 150 мм нагрузку от сосредоточенного груза следует передавать на две доски или два бруска, а при расстоянии более 150 мм — на одну доску или брусок. При двойном настиле (рабочем и защитном, направленном под углом к рабочему) или сплошном листовом настиле (из фанеры, ОСП, LVL) сосредоточенный груз следует распределять на ширину 500 мм рабочего настила.

Конструкционные требования по обеспечению надежности деревянных конструкций

В тех случаях, когда древесина имеет повышенную начальную влажность и ее быстрое просыхание в конструкции затруднено, а также когда конструкционными мерами нельзя устранить постоянное или периодическое увлажнение древесины, следует применять химические меры защиты (консервирование, антисептирование, гидрофобизацию, нанесение влагозащитных покрытий и др.). Сказанное относится также к конструкциям из фанеры, LVL и других древесно-плитных материалов.

В плитах покрытия под кровлю из волнистых листов, профилированного металлического настила такие продухи не устраивают. Карнизный узел должен быть спроектирован таким образом, чтобы наружный воздух имел свободный доступ под кровельные листы. Не допускается закрывать снаружи подкровельное пространство от задувания снега с помощью гребенок без оставления продухов для вентиляции.

10.1 В случаях, предусмотренных противопожарными требованиями действующих нормативных документов, деревянные конструкции должны быть запроектированы и выполнены с пределом огнестойкости и показателем пожарной опасности, регламентируемыми этими требованиями. (Раздел 10 СП 64.13330.2017)

Проведение инженерных коммуникаций

На заключительном этапе строительства устанавливаются инженерные коммуникации – электричество, системы обогрева, водоснабжения, вентиляции и канализации. Эти работы тоже подчинены определенным строительным нормам, довольно жестким.

Кроме того, конструкция «каркасного пирога» предопределяет особые требования к отопительным системам и вентиляции: строение каркасного дома в виде «дома-термоса» предполагает существенную изоляцию внутренней части дома от окружающего пространства. Оболочка каркасного дома плохо пропускает воздух и водяные пары и, соответственно требует принудительной вентиляции.

Некоторые положения из СНИП

Объять необъятное – все правила строительства – не могут даже СНИПы. Поэтому в данной статье мы упомянем только некоторые очень важные нормы, касающиеся возведения каркасных домов.

Каркасные дома выполнены зачастую из дерева. Строить деревянные здания нужно на расстоянии не менее 15 метров от соседнего дома, если он тоже деревянный и не менее 8 метров, если выполнен из кирпича или блоков.

Примерный план расположения домов на участках

Доски для ответственных каркасных узлов (верхняя и нижняя обвязка, стойки, балки перекрытий) должны имеет влажность не более 19%. Лучше приобретать доску после камерной сушки или выдерживать перед использованием в хорошо продуваемом стеллаже не менее 4 месяцев.

Для обеспечения жесткости каркаса необходимо применение укосин – дополнительных стоек, монтируемых заподлицо к стойкам каркаса.

Любой узел каркаса должен хорошо гидроизолироваться.

Большинство утеплителей требует установки пароизоляции – для отведения лишней влаги.

Все узла каркаса должны иметь минимум стыков между собой – чтобы не допускать создания «мостиков холода». Несмотря на проектируемую стойкость, щели в процессе эксплуатации каркасного дома неизбежно расширяются. Поэтому их нужно тщательно заделывать герметиком уже на начальном этапе строительства.

Очень важно правильно выбирать и использовать крепежный материал. Для каркаса лучше использовать соединения гвоздями, а для облицовочного материала и обрешеток, где велики нагрузки «на разрыв» – саморезами

Кто контролирует соблюдение норм строительства частных домов

Соблюдение общестроительных и специальных норм и предписаний, регламентирующих строительство индивидуального домовладения, контролируют различные местные разрешительные органы власти. Главный документ, определяющий последовательность разработки и согласования всего пакета строительно-проектной документации в индивидуальном жилищном строительстве – Республиканские Строительные Нормы РСН 70-88.

Именно РСН 70-88 предписывают правила застройки участка ИЖС, планировку вашего дома, расположение хозяйственных и технических сооружений вроде бани, сарая, погреба и т.д.

Планировку планируемого дома и всего подворья необходимо максимально тщательно продумать уже на этом этапе, поскольку после утверждения плана строительства, любые изменения в нем будут считаться нарушением закона и подлежат исправлению, а незаконные постройки – сносу либо дополнительному узакониванию.

Требования к материалам

А сейчас мы расскажем об основных материалах для строительства каркасных домов. Сведения основаны на требованиях СП 31-105-2002, согласно которым проектируются и возводятся каркасные дома.

Материалы для каркаса

При изготовлении элементов для каркаса требуется использовать обрезные доски, брус хвойных пород. Для пиломатериалов необходима качественная сушка. В случае, когда нижний край каркасной конструкции размещается ниже уровня земли либо выше уровня меньше чем на 250 миллиметров, материал изготовления элемента обязательно должен обрабатываться антисептиком. Весь каркас обрабатывать антисептическими материалами не обязательно, однако это существенно увеличит срок службы конструкции.

Требования к ОСБ и для фанеры

Для обшивки каркасных домов снаружи как правило используется фанера либо плиты ОСБ

В случае использования фанеры стоит обратить внимание на фанеру марки ФСФ. Такой материал имеет повышенное сопротивление ко влаге

При использовании плит ОСБ стоит приобрести плиты OSB3, имеющие повышенную стойкость ко влаге. Следуя принятому СНиП, плитные материалы обязаны содержать в себе не больше 5 мг формальдегида на 100 грамм сухой массы плиточного материала. По ГОСТу фанеры класс эмиссии Е1 разрешает содержание до 10 мг на 100 грамм включительно. Исходя из этого, для использования плит в качестве обшивки подойдут далеко не все материалы.

Использование материалов, содержащих асбест

Асбест сам по себе представляет собой канцероген и его использование под запретом во многих странах. В Российской Федерации запрета на применение материала нет, однако есть определенные ограничения. Так, согласно СП и другим правилам, каркасные деревянные дома могут содержать асбестосодержащие материалы, но их поверхность должна быть облицована глазурованной плиткой либо покрываться двумя-тремя масляной краски. Можно заменить масляную краску другим водостойким защитно-декоративным покрытием с условием, что оно должно выдержать бытовое воздействие в ходе эксплуатации.

Необходимо заметить, что самую большую опасность таит в себе амфиболовый асбест, волокна в составе которого имеют игловидную форму, а сам материал не отличается прочностью. Волокна легко ломаются и образуют мелкие острые частицы. Их вдыхание влечет серьезный риск для здоровья. Однако применяемый в РФ хризотиловый асбест не столь опасен.

Материалы кровли

Так как несущая конструкция каркасного дома не рассчитана на большую нагрузку, для того, чтобы обшить крышу рекомендуется использовать легкие кровельные материалы – металлическую черепицу, гибкую кровлю из битума, профнастил и ондулин.

Теплоизоляция

Дома, построенные по каркасной технологии, требуют наличия теплоизоляции. Для утепления дома следует использовать огнеустойчивые материалы на основе минваты или стекловолокна. Еще допускается использовать задутую вату.

Отделочные материалы

При отделке наружных стен оптимальным решением будет использование винилового сайдинга. Он имеет самые лучшие характеристики, сочетая в себе легкость, долговечность, простоту монтажа и приятную цену. Кроме того применяется вагонка, блок-хаус и имитация бруса. Правила монтажа для каркасного дома предписывают использование фактически любых материалов, которые могут быть закреплены на каркас дома.

Проектирование строительства

Любое строительство должно заранее планироваться. Во-первых, постройка любого типа должна соответствовать  законодательно утвержденным нормам – тем более, если это касается домов для постоянного проживания. Практически любая постройка должна иметь проект, который должен следовать СНИП, что регламентируются соответствующими госслужбами.

Во-вторых, любое дело нужно начинать, имея в голове план его выполнения, а лучше не в голове, а на бумаге.

Проектирование дома включает в себя основные параметры будущего строения:

  • Привязка к земле, участку на которой будет построен дом
  • Особенности грунта и климатические особенности региона
  • Общие характеристики здания – объем, жилая площадь, этажность, форма и т.д.
  • Технологии строительства
  • Материалы для строительства, их количество, общая стоимость

В проекте заложены долговечность здания, его тепловые характеристики, особенности построения инженерных сетей  и многое другое. Первое правило строителей  – выполнение всех работ проводить в соответствии с проектом. Главная задача застройщика – следить, чтобы строительство шло по проекту.

Особенность проекта каркасного дома состоит в первую очередь в его вариативности. Каркасные технологии позволяют строить дома со значительно большим разнообразием формы, методов утепления, пароотведения и проч. Каркасники можно строить там, где невозможно строительство монолитных домов – например на склонах. Но и требования к узлам каркасных домов, отраженные в проектах, могут быть выше, чем к домам из монолитных материалов.

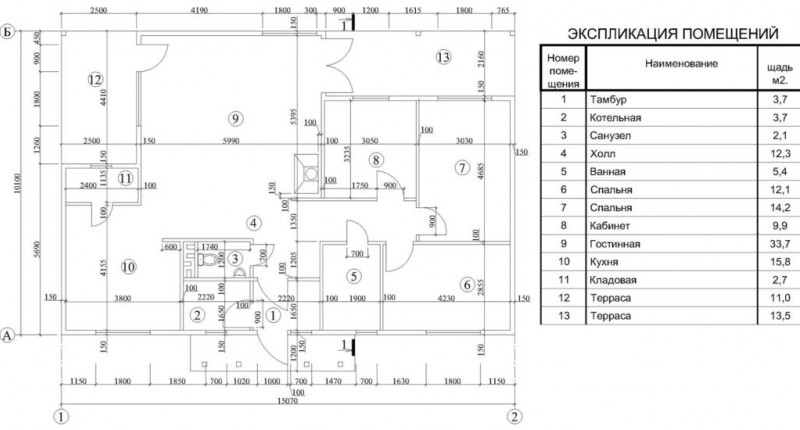

Одно из приложений к проекту — план здания
