Прокладка трасс для кондиционеров в санкт-петербурге: выбрать из 7 мастеров по ремонту, изучив 76 отзывов на profi.ru

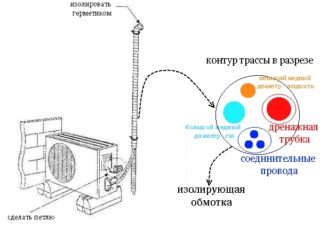

Классическая трасса для кондиционера

При установке сплит-систем существует такое понятие – «монтажный комплект». Это набор материалов, включая расходные, комплектующих изделий, инструментов и приспособлений, с помощью которых отдельные узлы кондиционера собираются в единое целое.

Ничего из этого набора не включается в стандартную комплектацию сплит-системы и приобретается пользователем за отдельную плату. Количество материалов зависит от места и условий монтажа, поэтому трасса кондиционера может отличаться по стоимости, но ее принципиальное устройство одинаково для всех сплит-систем.

Для прокладки охлаждающего контура необходимы следующие материалы:

Медные трубки диаметром 1/4 и 3/8 дюйма для прокладки трассы – подача и возврат хладагента;
Латунные гайки того же диаметра, соединяющие трубки с блоками сплит-системы;
Теплоизолирующий рукав 6х6 и 6х10 мм, которым покрываются медные трубки для предотвращения потерь энергии теплоносителем;
Герметики для обработки соединений трассы кондиционера;
Трубогибы и труборезы;
Вальцовочные станки или приспособления;
Инструменты для сверления и штробления стен из любого вида материалов (перфораторы, фрезы и т.п.).

Основная часть стоимости материалов монтажного комплекта приходится на медные трубки. Для озонобезопасных фреонов типа R-410A требуются трубки с более толстыми стенками, поскольку эти хладагенты работают под большим давлением 26 атмосфер, в отличие от R-22 с давлением до 16 атмосфер.

По этой причине стоимость медных трубок, а значит, и трассы кондиционера становится больше. Все остальные материалы для трассы, вместе взятые, в несколько раз дешевле.

При монтаже трассы для прокачки кондиционера требуются профессиональные инструменты и приспособления, чтобы обеспечить необходимое качество работ.

Заводская заправка сплит-системы рассчитана на длину трассы для прокачки фреона в 5-7 метров, но менее 3-х метров. Даже если наружный и внутренний блоки сплит-системы будут находиться друг к другу ближе, длина трубок не может быть меньше 3-х метров.

Это необходимо для нормальной работы компрессора. В таких случаях излишек медных трубок сворачивают в кольцо и размещают возле блоков сплит-системы. При длине трассы более 7-ми метров кондиционер нуждается в дозаправке фреоном из расчета примерно 16 грамм хладагента на каждый «лишний» метр контура.

Прокладывая трассу кондиционера, следует по возможности избегать перепадов по высоте и ее сложных изгибов, поскольку это неблагоприятно сказывается на эффективности работы сплит-системы – снижается КПД, повышается нагрузка на компрессор, что приводит к сокращению рабочего ресурса. Таким образом, классическая трасса прокачки фреона имеет длину от 3-х до 7-ми метров и максимально простую конфигурацию.

«Трасса» для кондиционера

Произвести укладку коммуникаций необходимо перед финишным выравниванием стен. А наиболее разумно на начальном этапе ремонта — во время монтажа электропроводки

Но при этом, важно знать:

На какое расстояние будет обнижаться потолок, в том месте, где будет расположен внутренний блок сплит-системы. Планируется ли в последующем над кондиционером несколько уровней потолков?

Это нужно учитывать, чтобы после окончания ремонта над кондиционером оставалось минимально необходимое расстояние для эффективной работы кондиционера. Так же нецелесообразно оставлять слишком большое расстояние между кондиционером и потолком. После укладки «трассы» уже нельзя будет сместить кондиционер выше или ниже.

К примеру, если планируется сделать натяжной потолок, то от самого нижнего края он опустится минимум на 3 см. Если планируется сделать короб на потолке, то нужно учитывать соответствующее расстояние.

Необходимо определиться с мощностью кондиционера (а желательно выбрать модель). Для того чтобы знать диаметр фреоновых трубок, сечение межблочных проводов и габариты блоков.
Выяснить к какому блоку будет подводиться «питание» кондиционера. У инверторных сплит-систем питание, чаще всего, подсоединяется к внешнему блоку. Если с моделью сейчас сложно определиться, то лучше вместе с «трассой» пустить запасной межблочный провод.
В комплекте с некоторыми моделями идет дополнительный двухжильный межблочный провод к внешнему блоку. Возможно потребуется учитывать и его.

После того, как коммуникации будут уложены — нужно будет контролировать их целостность:

нельзя самостоятельно править «трассу», нарушая угол её наклона и целостность трубок;
нужно избегать сверления стен, вкручивание крепежа в местах её прохождения.

Когда будет проводиться финишная отделка стены около «трассы» – нужно аккуратно (вплотную) поклеить стену снизу и слева от трассы (её выход из стены). При этом убедиться, что соблюдается её наклон. Нужно это для того, чтобы после монтажа сплит-системы всё отверстие прикрылось внутренним блоком. На фотографиях снизу представлена ситуация, где «трассу» согнули вниз и неправильно выполнили отделку (это блоком не закроется).

Не забываем подвести «питание» кондиционера к нужной точке. Чтобы кабель не проходил в местах крепления пластины внутреннего блока.

Полезный совет: Фотография уложенных коммуникаций позволит решить некоторые возникающие вопросы в последующем.

Нормативная документация по проектированию и монтажу медных трубопроводов

Среди нормативной документации, касающейся монтажа медных трубопроводов, выделим следующие два стандарта:

СТО НОСТРОЙ 2.23.1–2011 «Монтаж и пусконаладка испарительных и компрессорно-конденсаторных блоков бытовых систем кондиционирования в зданиях и сооружениях»;
СП 40–108–2004 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий из медных труб».

Первый документ описывает особенности монтажа медных труб применительно к парокомпрессионным системам кондиционирования, а второй — применительно к системам отопления и водоснабжения, однако многие требования из них применимы и для систем кондиционирования.

Также мы использовали рекомендации производителей климатического оборудования, издаваемые ими в свободной форме.

Раскатка труб и укладка в штробу

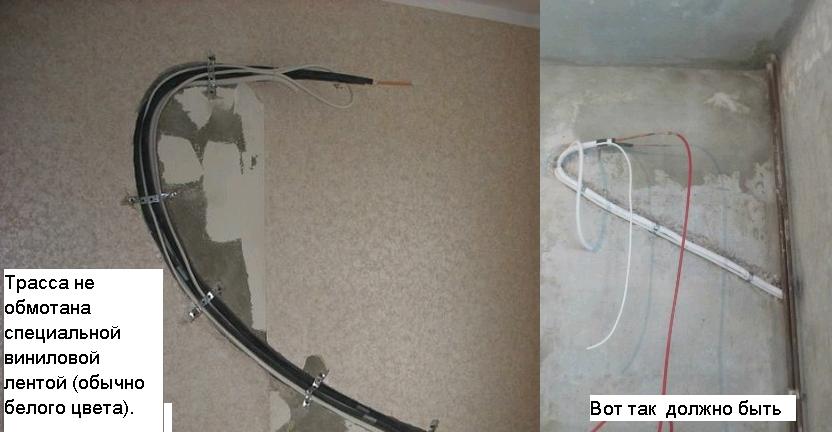

Трубы должны лежать без заломов и острых углов

Перед монтажом трубы раскатываются в прямую линию

В этот момент важно не наступить случайно, потому что медь – материал мягкий и легко сминается. Утеплители надеваются на обе трубы, диаметр которых зависит от мощности оборудования

На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем. Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра.

Далее трасса укладывается в штробу и крепится с помощью монтажной ленты и дюбелей

Важно, чтобы пучок не выступал за пределы стены – это будет создавать проблемы при штукатурке

Опрессовка трассы

Опрессовка необходима в целях безопасности. Если рабочие повредят трассу, то опрессованная система издает громкий звук. На данном этапе можно восстановить трассу, не поломав оборудование. Также можно установить манометр для измерения давления.

Чистка трассы кондиционера

В медные трубы не должна попасть влага, так как это нарушает химические показатели фреона, при которых образуются едкие соединения. Жидкость может повредить детали кондиционера изнутри, и он быстро выйдет из строя. Для чистки используется специальное оборудование, удаляющее влажный воздух, после чего концы труб плотно закрываются заглушками.

Закрытие штробы

После завершения всех работ можно замазывать штробы строительной смесью. Если коммуникации прокладывались по потолку, можно продолжать ремонт и заделывать потолок гипсокартоном. После замазывания желательно сфотографировать месторасположение магистрали с указанием расстояний от стен, от пола, чтобы в случае повреждений разбирать стену минимально.

Когда завершится чистовой ремонт, останется позвать мастеров, или самостоятельно установить внешнее и внутреннее оборудование, затем подключить его и проверить корректность работы.

В солидных компаниях в цену работ входит уборка мусора после прокладки магистрали. Для этого у монтажников имеются пылесосы со специальными мешками для пыли. Одновременно можно заключить договор на сервисное обслуживание своей системы, чтобы не чистить внешний блок, рискуя жизнью. Услуги строительного альпинизма стоят очень дорого, а полную чистку нужно проводить раз в году минимум, если кондиционер находится в чистом от пыли и тополиного пуха месте.

Возможные проблемы и заломы по трассе кондиционера

Проблемы при установке оборудования чаще всего возникают по вине хозяев помещения, которые не зная нюансов, требуют выполнить действия, не рекомендуемые производителем:

Просят разместить внутренний блок над батареей отопления. Кондиционер будет работать на износ и быстро сломается компрессор, замена которого стоит половину всего оборудования.
Устанавливают мебель на пути воздушных масс. Холодный воздух вернется к кондиционеру быстрее, датчик отключит систему, а в комнате будет жарко.
При монтаже внешнего блока на балконе или лоджии оговаривается, что они не будут стеклиться для доступа воздуха. Если в дальнейшем балкон все же застеклить, компрессор будет перегреваться и придется менять детали на новые.

Проблемы монтажников:

Заломы и загиб медных труб по диаметру меньше 10 см. Создают проблемы при и циркуляции и прокачке фреона, что увеличивает нагрузку на компрессор.
Некачественный крепеж внешнего устройства. Грозит обвалом оборудования и травмами – вибрации блока говорят о том, что крепить нужно лучше.
Неправильно выбранная стена для монтажа внешнего оборудования. Крепление производится только на несущие конструкции.

Пуско-наладочные работы в процессе монтажа

Для того чтобы определить точную стоимость установки и пуско-наладочных работ, необходимо вызывать специалистов. Где они на месте смогут установить точно, просчитать необходимые расходы на работу. В цену будет входить материал, который используется для установки, то есть длинна необходимых для использования труб, изоляционного материала, проводов, кронштейнов, дренажной трубки и различного мелкого расходного материала.

Затем в смету входят сами работы, проводимые для монтажа, это установка внутреннего и наружного блока, бурение необходимых отверстий в стене, штробление, прокладка необходимой трассы. И конечно сами наладочно-пусковые работы. В их перечень входит:

Проверка качества самой установки всего оборудования, а также уже выполненных монтажных работ.
Производится накладка всех инженерных систем в соответствии с параметрами, которые предусмотрены в проекте.
На все инженерные системы составляются паспорта.
Составляются инструкции для дальнейшей эксплуатации, и обучается персонал.

Залог для дальнейшей успешной эксплуатации всех установленных систем по кондиционированию это, прежде всего высококвалифицированный монтаж промышленных кондиционеров и налаживание всех систем оборудования. Работа напрямую зависит от правильно принятого заказа и быстрого его исполнения. Наша компания гарантирует своим заказчикам проведение всех работ в самые кратчайшие сроки.

Во многом это зависит от профессиональных монтажников, которые способны справиться с любой задачей, которая поставлена перед ними. Уровень профессионализма и высокая квалификация наших монтажников, работающих по нескольку лет, подтверждается официальными документами. Все проводимые работы обеспечиваются гарантией. С нами установка промышленного оборудования перестанет быть вашей проблемой.
