Стол для торцевой пилы своими руками

Стол для торцовочной пилы своими руками

Удобное расположение торцовой пилы

Опорный стол, на котором можно выполнять торцовку различных материалов посредством установки торцовочной пилы, можно прибрести в магазинах строительного инструмента, где представлен широкий ассортимент подобных изделий. Но иногда бываю случаи, что нет возможности купить то, что именно нужно для процесса выполнения работ, тогда встает вопрос, а как сделать его самостоятельно.

Изначально нужно ответить на несколько вопросов, от которых зависят параметры сооружаемого изделия и материал, который будет использован, это:

Где он будет установлен.
Каким образом будет выполнено закрепление на полу или иной поверхности.
Какой материал и каких геометрических размеров предстоит обрабатывать.
Какой тип, способ крепления и геометрические размеры у торцовой пилы, которую предстоит устанавливать на изготавливаемый стол.

Настройки торцовки

Чтобы заблокировать механизм для замены диска и, соответственно, остановить двигатель, устройство оснащают плавным пуском. В целях безопасности от пробоя через корпус электричеством модели оснащены защитой.

Для настройки распила металлических изделий встраиваются электронные узлы, которые позволяют регулировать процесс в зависимости от свойств материала

Электронные узлы устанавливаются еще и как мера предосторожности, для обеспечения сохранности и предупреждения поломки от перегрева, заклинивания, торможения при превышении касательной нагрузке. А еще позволяет более точно распилить заготовку

Хотя обычно модели пил идут без перечисленных узлов.

Чтобы иметь возможность рассчитать количество изготовляемых деталей за определенный срок в точном количестве, выпускаются более новые модели, которые имеют опцию установки точного количества оборотов. Еще одна полезная, но дорогостоящая функция в аппарате, — система лазерного наведения для точности резки. Эта система может функционировать как от сети, так и от батареек. Суть ее проста и очень подходит для новичков, так как они видят линию будущего пропила, указанную лазерным лучом. И новички при наличии чертежей смогут своими руками сделать торцовочную пилу с протяжкой.

В процессе данного производства остается большая масса опилок и мелких частей от заготовок. Некоторые модели имеют встроенный пылесос, что позже экономит время на уборку и сохраняет рабочее место всегда в относительно чистом состоянии.

Сначала изготовьте панели для платформы

1. Выпилите по указанным в «Списке материалов» размерам верхнюю и нижнюю панели А. Разметьте центры четырех отверстий с цековками для фланцевых гаек на нижней стороне верхней панели (рис. 1 и 2). Сделайте цековки и просверлите отверстия, затем вставьте фланцевые гайки М6.

Пользуясь комбинированным угольником, измерьте высоту столика торцовочной пилы, стоящей на ровной поверхности.

2. Для определения ширины боковых опор-ручек В измерьте высоту столика торцовочной пилы (фото А). В нашем случае этот размер

равен 90 мм. Затем выпилите опоры-ручки указанной длины и придайте им ширину в соответствии с измерениями.

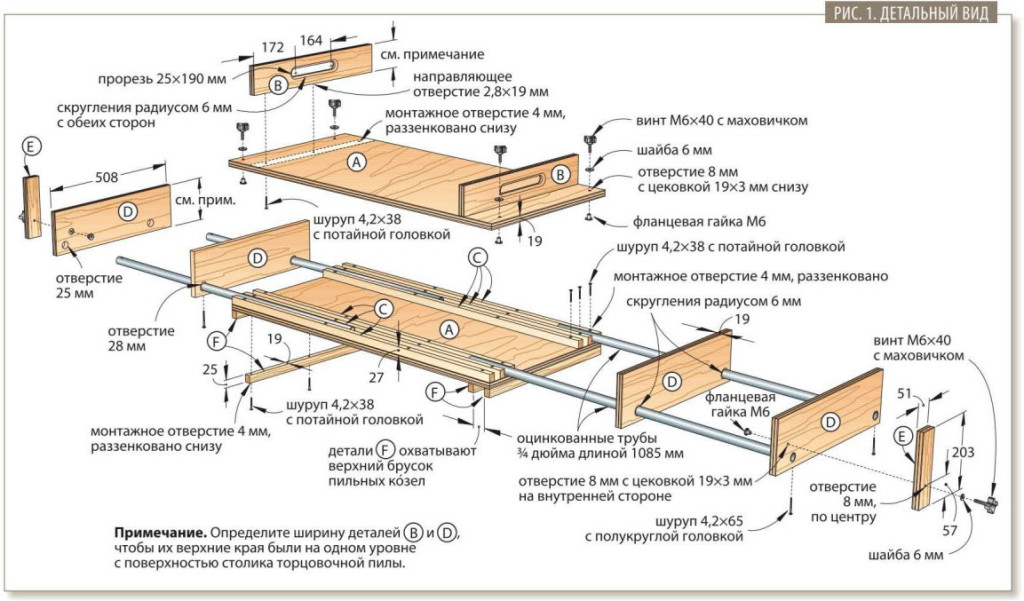

3. Чтобы сделать в опорах-ручках прорези 25 x 190 мм, разметьте центры 25-миллиметровых отверстий (рис. 1). Сверлом Форстнера сделайте отверстия, подложив снизу обрезок для предотвращения сколов. Завершите формирование прорезей, выпилив лишний материал между отверстиями электролобзиком. Затем отфрезеруйте 6-миллиметровые скругления по краям прорезей с обеих сторон.

4. Приклейте боковые опоры-ручки В к верхней стороне верхней панели А (рис. 2). Просверлите отверстия и вверните шурупы.

Согнув визитные карточки вокруг обоих концов трубы, прижмите среднюю направляющую рейку С и прикрепите ее шурупами к панели А.

5. Выпилите трубные направляющие С. Приклейте две из них к верхней стороне нижней панели А, выровняв по краям (рис. 1), зафиксируйте струбцинами, просверлите монтажные отверстия и вверните шурупы. Для крепления средних и внутренних направляющих подготовьте отрезки 3/4-дюймовых труб (для расширений) длиной 1085 мм. Используя трубы и прокладки из тонкого картона (подойдут визитные карточки), расположите и установите средние направляющие (фото В) и проделайте то же самое для монтажа внутренних направляющих. Прокладки обеспечат зазор, необходимый для свободного скольжения труб между направляющими.

6. Нанесите клей на верхнюю сторону трубных направляющих С и прижмите струбцинами верхнюю панель А/В к нижней А/С, выровняв их края.

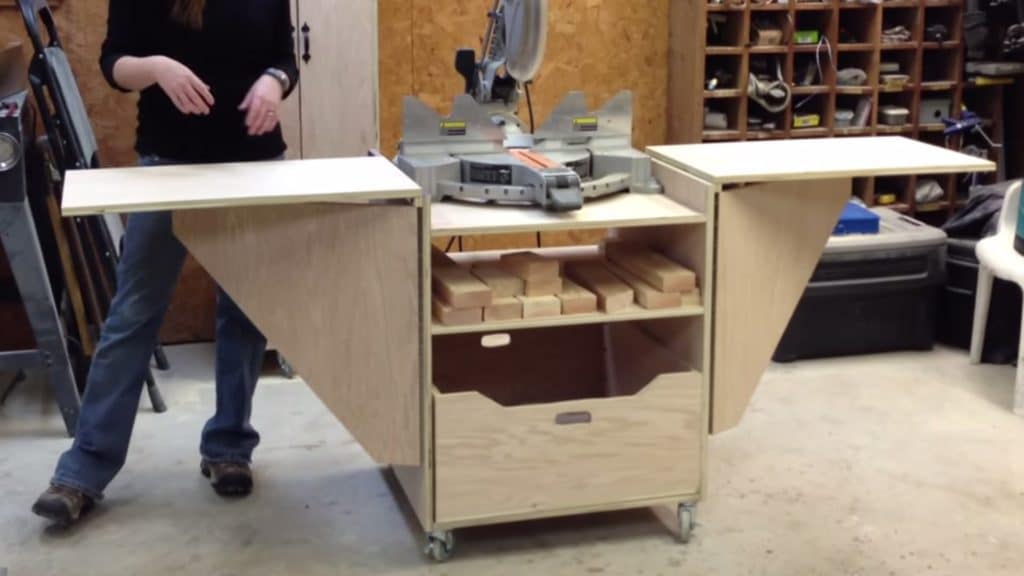

Стол для торцовочной пилы

Данная техника должна иметь прочную станину. Если она используется в промышленности, то там всегда имеются стационарные основания, специально предназначенные для торцовочной пилы. Они являются очень большими и не подойдут для домашнего использования.

Если вы решили приобрести торцовочную пилу и установить её на балконе или в своей мастерской, то в первую очередь следует подобрать надёжное основание, которое не займет много места. На рынке имеется огромный ассортимент оснований для торцовочных пил. Чтобы приобретение не стало бессмысленный покупкой, нужно отталкиваться от технических данных инструмента.

Сначала следует разобраться, в каких целях вы будете использовать данную пилу. Модели, предназначенные для разрезания деревянных поверхностей, не обладают мощностью тех, что созданы для работы с металлическими листами или изделиями из противоударного пластика. От производительности зависят габариты и масса устройства.

Многие производители станин предусматривают возможность изменения высоты ножек, чтобы каждый оператор смог подстроить стол под свой рост.

Некоторые модели торцовочных пил продаются сразу с основанием. Такие столы подойдут идеально, так как будут рассчитаны под конкретный инструмент, его габариты и вес. В таких устройствах, помимо основного стола, идут и дополнительные опорные подставки, чтобы оператор мог комфортно работать и с крупными изделиями.

Безусловно, можно приобрести основу для данного изделия и в комплекте, и отдельно. Главное, чтобы стойка и торцовочная пила были совместимы по массе и размерам.

Самым ярким представителем столов является DeWalt DE 7023. Он является сборным, что очень удобно для перевозки в багажнике автомобиля. В целях транспортировки здесь предусмотрена эргономичная рукоять. такая модель может выдерживать вес до 230 кг, а в разложенном виде на нём поместится даже самая длинная заготовка. Дополнительный стол часто называют подставкой.

Основания для торцовочных пил бывают самыми разными. Самая примитивная стоит около 15 долларов, но вполне подойдет для работы с пластиковыми трубами или небольшими деревянными изделиями. Стоимость промышленных моделей начинается от 300 долларов.

Добавьте опоры расширений

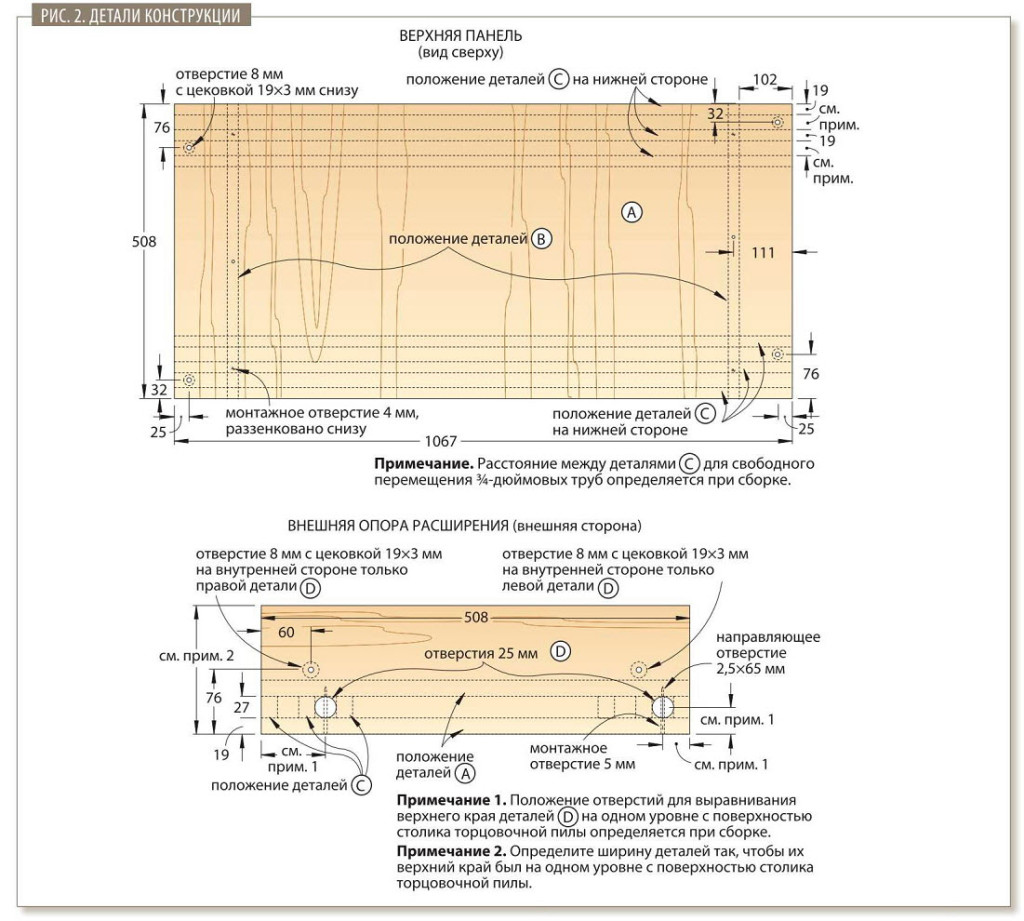

1. Для опор расширений D выпилите четыре заготовки размерами 152 x 508 мм. Чтобы определить их окончательную ширину, поставьте торцовочную пилу на верхнюю панель А. Положите длинное правило из прямой доски на столик пилы и ручки-опоры В, чтобы его концы выходили за края платформы. Измерьте расстояние от правила до нижней стороны нижней панели. Опилите заготовки опор D до этой ширины и сохраните обрезки.

2. Для разметки на опорах расширений D центров отверстий, в которые вставляются концы труб (рис. 1), отметьте на одном торце нижней панели А центры проемов между трубными направляющими С. Проведите центральные линии для внешнего проема спереди, а для внутреннего проема — сзади.

Выровняйте торцы опоры D с нижней панелью А и перенесите центральные метки проемов для труб.

Поверните опору на 90°. Отметьте на ее торце положение нижней стороны верхней панели А.

Теперь, прижав опору расширения D кромкой к нижней панели, продлите указанные центральные линии проемов (фото С). Переверните опору, чтобы прижать ее к обеим панелям и правилу, и линией отметьте на ней положение низа верхней панели (фото D). Эта линия определяет верхний край отверстий для труб, чтобы верх опор располагался на одном уровне с поверхностью стола торцовочной пилы. С помощью угольника разметьте перекрестья, проведя линии от сделанных на опоре меток. Перенесите эти метки и проведите линии на остальных опорах расширений.

Выровняйте сверло Форстнера по линиям разметки на опоре D. Просверлите отверстия диаметром 25 мм во внешних опорах и 28 мм во внутренних опорах.

3. В двух крайних опорах расширений D сделайте сверлом Форстнера по разметке отверстия диаметром 25 мм (фото Е). Пометьте эти детали как внешние. Вставьте в патрон сверло диаметром 28 мм и установите упор так, чтобы выровнять режущий ободок сверла с линией верха отверстий. Сделайте отверстия в двух оставшихся опорах

(Большие отверстия позволят опорам расширений легко скользить по трубам.) Обратите внимание: расстояние между центрами отверстий должно быть одинаковым на всех опорах. При установке опор на трубы с обеих сторон платформы (рис

1) потребуется развернуть концами одну пару опор.

Просверлив монтажные отверстия через кромки двух внешних опор D и сквозь стальные трубы, вверните шурупы.

4. Отфрезеруйте 6-миллиметровые скругления на краях отверстий внутренних опор D (рис. 1). Проверьте, как вставляются трубы в отверстия внешних опор. С помощью круглого напильника или шлифовальной насадки для электродрели расширьте отверстия, если требуется, чтобы концы труб плотно входили в них. Для сохранения правильного положения опор не касайтесь напильником или наждачной бумагой верхнего края отверстий. Вставьте трубы, выровняйте их торцы заподлицо с внешней стороной внешних опор, просверлите монтажные отверстия для фиксации труб и вверните шурупы (рис. 2, фото F).

5. Выпилите откидные упоры Е и просверлите в них 8-миллиметровые отверстия (рис. 1).

6. Для крепления откидных упоров к внешним опорам расширений D отметьте центр на внутренней стороне каждого упора (рис. 2)

Обратите внимание на разное положение отверстий в правом и левом упорах — они должны находиться у передней стороны столика-платформы. Сделав цековки и просверлив отверстия, вставьте в них фланцевые гайки М6

Выбор пильных дисков

На качество распила влияет диск, которым он будет делаться. А различить пильные диски можно по таким критериям:

конфигурация и геометрия зубьев;
поперечник наружный;
посадочное отверстие.

Поперечник внутренний в обычных конфигурациях равен 3 см, а внешний может составлять от 21 до 30 см. Эта информация указывается на стороне диска в обязательном порядке. Большое значение поперечника внешнего свидетельствует о том, что нагрузка на каждый из зубцов при работе будет меньше. А это приведет и к более длительной эксплуатации диска. Также на диске указана его маркировка, допустимая максимальная скорость вращения и то, насколько он совместим и с каким инструментом.

Зубья диска и их конфигурация

Качество пропила зависит от качества заточенных зубьев, их размера, материала, из которого они изготовлены, конфигурации формы. Для качественного среза, который используют при работе с ламинатом или обработанным деревом, покрытым лаком, обязательно использовать диски с мелкими зубьями. Время работы более мелкими зубьями отличается по длительности, но по качеству лучше. А для работы с мягкими породами дерева и фанерой достаточно и диска с крупными зубьями, даже расположенными на большем расстоянии друг от друга.

Существуют следующие типы зубьев для циркулярных дисков:

трапециевидными;
с твердосплавными напайками;
с напайками АТВ.

Сборка изделия

Сборку всего изделия рекомендуется начинать с изучения чертежей и всех необходимых для сборки деталей

Также необходимо проверить наличие слесарного инструмента, без которого невозможно будет собрать стол. Важно учитывать очерёдность сборки каждого из узлов. Описание этих узлов приведено ниже

Начинаем изготовление стола для торцовочной пилы со сборки основания или платформы, на которую будет установлен непосредственно сам инструмент. Размеры этой плиты во многом зависят от размеров самой торцовочной пилы. Причём, если мы хотим изготовить стол универсальный, чтобы на него была возможность установить и другие совместимые инструменты, например, такие как долбёжный станок, то размер берётся по максимальному размеру инструмента.

В качестве материала лучше использовать 19 мм фанеру, при отсутствии таковой можно использовать ДСП или МДФ плиты подходящих размеров, но фанера надёжней.

Установка боковых расширений. Достаточно часто используются детали гораздо большей длины, чем станина для пилы и для обработки таких деталей устанавливаются съёмные боковые расширения. Причём можно применять таковые, как справа, так и слева станины. Расширения изготавливают обычно из того же материала, что и сама станина. То есть 19 мм фанеры будет вполне достаточно.
Верхние полки: немаловажная деталь стола. Для того чтобы деталь могла свободно крепиться на расширении, а также для более комфортного крепления самого расширения к станине, необходимо сделать верхние полки. Они крепятся шурупами как станине, так и расширению. Полки также обычно делают из 19 мм фанеры

Важной особенностью полки является наличие шпунта по всей длине детали, шириной 19 мм и глубиной 3 мм. Назначение его будет объяснено позже.
Применение зажимных пластин

Зажимные пластины позволяют наиболее точно и надёжно выровнять станину и расширения по ширине. Для этого лучше всего воспользоваться струбцинами, которые стянут между собой расширения и основу стола. После такой фиксации расширения можно закрепить к основе стола.
Совместная работа станков. При совместной работе нескольких станков, как упоминалось ранее, необходимо выровнять их плоскости. Если например, вы хотите использовать совместно с торцовочной пилой долбёжный станок, то его необходимо установить так, чтобы рабочие плоскости обоих станков совпадали. А значит необходимо будет выровнять высоты обоих станков. Именно они вставляются в шпунты, изготовленные в полках, установленных на расширениях.
Передвижные упоры тоже важны. Передвижные упоры предназначены для фиксации детали с помощью направляющих реек, изготовленных из брусков твёрдых пород дерева. От качества их изготовления также во многом зависит и качество торцовки деталей.
Как ещё можно воспользоваться расширениями? Расширения позволяют крепить детали достаточно большой длины. Для того чтобы правильно ими воспользоваться, необходимо перенастроить стол под такую деталь. Конечно, это займёт определённое время, но потом оно окупится при изготовлении большого количества длинно мерных деталей.

Итак, подведём итог: изготовить стол для торцовочной плиты можно даже в домашней мастерской. При этом результат изготовления деталей на этом столе будет гораздо лучшим, чем на обыкновенном верстаке.

Рейтинг по маркам мировых производителей

Подходя к выбору инструмента, очень важно обращать внимание на марку модели. Важно учитывать, в какой среде вы будете работать, с какими материалами, какое время. Инструменты от разных марок хоть и имеют типовые по категориям характеристики, но все же могут в значительной мере отличаться друг от друга

Каждый производитель использует свои подходы, материалы, концепции решения задач. Также не стоит упускать тот момент, что производитель все же может пытаться на чем-то экономить, а что-то форсировать, и это не секрет, что у любой вещи могут быть слабые места

Инструменты от разных марок хоть и имеют типовые по категориям характеристики, но все же могут в значительной мере отличаться друг от друга. Каждый производитель использует свои подходы, материалы, концепции решения задач. Также не стоит упускать тот момент, что производитель все же может пытаться на чем-то экономить, а что-то форсировать, и это не секрет, что у любой вещи могут быть слабые места.

Перед тем как рассмотреть рейтинг из этих агрегатов, нужно обратить внимание на производителей наиболее используемых и надежных брендов и иметь возможность выбрать лучшую торцовочную пилу с протяжкой, а это:

Makita.
BOSH.
Devalt.
Hyundai.
Metabo.

Пилы данных брендов не вызывают у пользователя вопросов о качестве. Единственным замечанием у людей, которые пользовались устройствами, было по поводу люфта диска при вылете направляющей. Но такое явление характерно и является допустимым.

Торцовочные пилы Макита

В рейтинге самых безопасных в обращении пил и имеющих качественную сборку можно отметить марку Макита. В них тяговая позволяет выбирать ширину пропила. Дает возможность производить комбинированные разрезы, в наклоне и косые. Из профессиональных вариантов данной марки можно выделить Макита LS- 1216. Благодаря двойным направляющим это является самым оптимальным выбором для работы по пластику и дереву, совершает самые точные пропилы и максимально широкие, вплоть до 107 мм и 363 мм в ширину. Такие размеры являются максимальными для инструментов подобного класса. Стоимость агрегата — в районе 45 тыс. руб.

Как плюсом, так и минусом можно считать вес и габариты этого инструмента, так как они велики. То есть его сложно использовать как переносной, лучше и качественнее он используется как стационарный.

BOSH

Эта компания уже давно закрепила за собой место на мировом рынке как изготовитель качественных и надежных вещей. Причем градация целевого потенциального клиента может начинаться от простого любителя и достигать профессиональных компаний, которые работают с инструментами этой марки каждый день с полной и максимальной нагрузкой. Пилы у них оснащены специализированным кругом, саморегулирующимся углом станины. Для долговечности в конструкции данной марки используют алюминий и сплавы магния.

Профессионалам можно остановить свой выбор на пиле Bosh GCM 8 SJL Professional. Ее конструкция имеет очень большое количество настроек, что позволяет выполнить работу любой сложности, не повредив поверхности и не деформировав торца разреза. Но у нее нет возможности регулировать количество оборотов. Зато есть система пылеулавливания, что выгодно устроит профессионалов. И стоимость такого агрегата уже будет составлять 32 тыс. руб.

Пилы от Метабо

Уникальным свойством торцевых пил Метабо является возможность наклонять и поворачивать диск посредством специального регулятора. Точность распила обеспечивает система проекции, которая дает тень на заготовке от диска.

К самым используемым относится модель Metabo KGS 305. В комплекте идет уже двигатель на 2 кВт, достаточно удобное управление регулировочными рычагами. И угол наклона достигает 47 градусов, а поворачивается на 60 градусов. Хорошим качеством инструмента является то, что он может разрезать качественно и точно, а также работать даже с брусом 100 на 100 мм. Покупателю эта покупка обойдется в 26 тыс. руб.

Пилы от DeWalt

Отличительно чертой данного устройства является наличие уникальной системы ХРС, позволяющей очень точно распилить материал любой прочности.

Из этой марки можно выделить DeWalt DWS 780, имеющую достаточно жесткую и надежную основу конструкции, которая дает максимально безопасно на ней работать. В устройстве есть двигатель мощностью 1,65 кВт и система регулировки оборотов. За такой экземпляр придется заплатить 53 тыс. руб.

Еще не нужно забывать, что при покупке инструмента вы будете переплачивать только за бренд. Но все же при выборе лучше всего ориентироваться на мнение опытных мастеров, испытавших разные экземпляры в рабочих условиях.

Как выбрать

Торцовочная пила представляет собой конструкцию, в основе которой лежит коллекторный или асинхронный мотор. Он является электрическим, а разрез осуществляется при помощи вращающегося диска. Пила приходит в действие при помощи стартера.

Как коллекторный, так и асинхронный двигатели имеют положительные и отрицательные стороны. Первый вариант мотора способен вращать режущий элемент на больших скоростях, а второй — предусматривает простоту в использовании и износостойкость. Отрицательной стороной коллекторного двигателя является необходимость периодического обслуживания, а асинхронного – меньшая скорость оборотов и его крупные габариты.

Одним из важнейших критериев выбора является местоположение движка. Он может находиться сбоку от режущего механизма или позади него так, что рабочее пространство будет более открытым. Это очень удобно, если нужно сделать срез под определенным углом.

При приобретении станины нужно обращать внимание на материал, из которого она изготовлена. Специалисты рекомендуют делать свой выбор в пользу магниевых и алюминиевых сплавов

Это довольно легкие металлы, следовательно, общий вес конструкции будет намного меньше. На прочности это никак не отразится, зато агрегат можно будет транспортировать без особых усилий.

Старайтесь приобретать пилу с поворотным верхним столом. Подробнее об этом будет рассказано немного ниже

Важно, чтобы инструменты были способны делать разрез под наклоном от 40 до 60 градусов с обеих сторон. Поэтому внимательно изучайте технические характеристики

За эту функцию придётся немного переплатить, но она в разы облегчает процесс распиливания.

Еще одним критерием выбора является максимально возможная глубина среза. На рынке торцовочных пил можно встретить модели с различными наворотами: неоновая подсветка, регулировка скорости вращения и другие. Если вы собираетесь использовать это приспособление в домашних условиях, то переплачивать за эти дополнения не стоит.

Перед покупкой данного устройства всегда обращайте внимание на его максимальную мощность. От неё зависит много показателей, например, диаметр резца и размер поверхности, с которыми сможет работать ваш инструмент

Самая маленькая мощность, требуемая для нормального функционирования пилы – 0.8 кВт, а максимальная – 1.8 кВт. На российском рынке особой популярностью пользуются конструкции в диапазоне мощностей от 1.6 кВт до 1.8 кВт. Они совместимы с дисками диаметром 2.4 см, отлично подходят для домашнего использования. Модели являются малогабаритными.

Особенности конструкторских решений

В принципе, конструкция пилы проста и состоит из двигателя на редукторе, пильного диска, платформы и ручки с удобным расположением кнопки пуска. Двигатель используется коллекторный, который имеет большее количество оборотов, но нуждающийся в периодической смене щеток. И асинхронный, который в работе более тихий, но в то же время более долговечный в использовании.

Передача вращающего момента для диска обеспечивает зубчатая или ременчатая передача через редуктор. Чтобы избежать проскальзывания изделия, используют первую передачу. При переходе на вторую передачу снижается вибрация и стабилизируется вращение диска, что более подходит для долгосрочности службы. Самой надежной является прямая передача, которая используется в некоторых экземплярах, но они невыгодно отличаются низкими оборотами.

Чтобы превратить обычную пилу в торцевой станок, в нее встраивается протяжной механизм. При таком варианте сам модуль располагается в конструкции на параллельных рейках. Такой подход конструкции позволяет производить распилы изделий больших размеров.

Каким должен быть стол для пилы

При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.

Конструкция должна быть устойчивой и жесткой.
Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
Важно, чтобы поверхность стола была идеально ровной.
Необходимо предусмотреть заземление.

Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора.
Кнопка запуска пилы должна быть расположена в легкой доступности.
Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ.
Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.

Стол для циркулярной пилы — фото

Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.

Некоторые советы по устройству стола:

пильный диск должен располагаться строго перпендикулярно поверхности стола;

Пильный диск должен располагаться строго перпендикулярно

стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;

Циркулярный стол из ручной циркулярной пилы своими руками

циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.
