Как снизить температуру для теплого пола

Установка

Монтаж электрического теплого пола для последующей укладки на греющие кабели кафельной или кермогранитной плитки посредством плиточного клея осуществляется по технологии, согласно которой комплектуется кабельная система подогрева, состоящая из кабеля и фиксирующих траков или готовых матов, терморегулятора, термодатчика и соединительных проводов.

В зависимости от того, комплект какого производителя применяется, его содержание может варьироваться. Если набор включает в себя гофрированные трубы, количество которых на 1 м2 зависит от придания полу желаемого показателя мощности, то кроме этого, потребуется еще двусторонний скотч и теплоизолятор, в качестве которого инструкция по монтажу таких систем рекомендует применение фольгированного пенофола.

Процесс подготовки заключается в обустройстве ровной поверхности для укладки нагревательного контура, в основном, посредством стяжки с целью экономного расхода клея.

По окончании подготовки горизонтальной поверхности с соблюдением всех требований, очистки пола от грязи и мусора и грунтования его поверхности, приступают к монтажу.

Следует учитывать, что площадь, на которую укладываются нагревательные элементы, может не соответствовать общей площади помещения, так как во избежание статичных нагрузок от предметов мебели, музыкальных инструментов или бытовой техники теплый пол под ними не монтируется. Поэтому работа должна начинаться с предварительной разметки напольного полотна.

Его использование препятствует рассеиванию тепла и исключает ненужный прогрев основания. Поставляются такие теплоизоляторы в виде рулонов, а стыки между соседними участками теплоизоляционного материала проклеиваются скотчем с целью придания монолитности конструкции при соблюдении отступа от стен в один сантиметр. Если наблюдаются минимальные потери тепла, то выбирается изолятор, имеющий небольшую толщину, и им покрывается только площадь, занятая кабелем. В иной ситуации применяется более плотный материал, который размещается по всей площади пола.

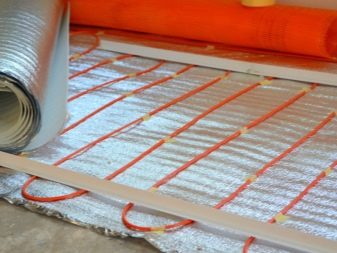

Если в качестве нагревательного элемента выбраны кабельные маты, то достаточно разложить их в соответствии с разметкой. Для придания соответствия требуемой геометрии монтажная сетка с наклеенным на нее кабелем разрезается в нужных местах. При этом необходимо соблюдать отступы порядка 5 см от стен и не менее 10 см от других нагревательных бытовых электроприборов.

Если речь идет об отдельном кабеле, то его следует распределить, зафиксировать на основании и подвести его конец к термостату. Процесс установки следует начинать с подведения монтажной части нагревательной секции к месту, где расположен терморегулятор. Соединительная муфта вместе с начальным участком секции закрепляется на полу и от этого места выполняется раскладка с соблюдением равномерной, без пересечений укладки кабеля и сохранением постоянного шага такой укладки по всей площади обогрева.

Концы петель нагревательного кабеля фиксируются посредством монтажной ленты для придания целостности конструкции, после чего производится вывод на терморегулятор монтажных концов.

Последний подключается к электрической сети согласно прилагаемой инструкции. Существует возможность подключения термодатчика к терморегулятору, который устанавливается в заглушенной на конце гофре посредине двух кабелей для облегчения его замены в случае поломки. Для такой заглушки делается дополнительная штроба с соблюдением угла изгиба между полом и стеной радиусом не менее 5 см.

Электропитание к такой системе, согласно техническим нормам, должно подаваться от обособленного входа, хотя это и не всегда соблюдается. Следует также принимать в расчет показатель рабочего сечения кабеля из расчета 150 Вт мощности для квадратного метра пола. При сечении кабеля 1,5 мм его применяют на 20 кв. м отапливаемой площади.

Какой должна быть длина труб водяного теплого пола?

Максимальная длина одного контура (петли) зависит от диаметра применяемых труб:

диаметром 16 мм – 70…90 метров;
диаметром 17 мм – 90…100 м;
диаметром 20 мм – 120 м.

Разница в длинах объясняется различным гидравлическим сопротивлением и тепловой нагрузкой труб разных диаметров. Ну, понятно: чем толще труба, тем меньше в ней гидравлическое сопротивление (сопротивление протеканию жидкости).

Обычно один контур обогревает одно помещение. Но если площадь помещения большая, длина контура получается больше оптимальной, то лучше сделать два контура на помещение, чем класть слишком длинную трубу.

Если при проектировании и расчётах брать один диаметр трубы, а потом монтировать другой, то гидравлика системы будет отличаться. Так что все эксперименты лучше и правильно допускать на этапе проектирования и расчетов, сравнивать результаты, выбрать лучший и ему следовать.

Если в помещении укладывается два и больше контуров, нужно стремиться, чтобы их длины были одинаковы (в длину контура считается вся труба, начиная от коллектора, а не только та её часть, которая непосредственно в самом отапливаемом помещении).

Конечно, на практике, подогнать длину идеально невозможно, но стремиться к этому нужно и разница должна составлять не больше 10 м!

Помещения в доме, как известно, имеют разную площадь. Чтобы уложить в меньшее помещение метров трубы столько же, сколько в большее, нужно делать меньше шаг между витками.

Если помещение мало и потери тепла из него не велики (туалет, прихожая), то можно объединять контуры, отапливать от обратной трубы соседнего контура.

Подготовка материала

К покупке материала стоит подходить серьёзно, так как качество напольного покрытия напрямую связано с качеством используемого стройматериала.

Какую плитку выбрать

Какую плитку укладывать на теплый пол? Важное условие, это ее повышенная плотность и твёрдость. Сегодня ассортимент напольной плитки для тёплого пола огромен — натуральный камень, керамогранит, монокоттура

Данный материал отвечает всем нормам и стандартам, предъявляемых к плитке для пола с подогревом

Сегодня ассортимент напольной плитки для тёплого пола огромен — натуральный камень, керамогранит, монокоттура. Данный материал отвечает всем нормам и стандартам, предъявляемых к плитке для пола с подогревом.

Она имеет большую толщину, чем настенная. Кроме того, должна быть без дефектов, так как это приведёт к неровностям поверхности и разнице в ширине швов. Лучше выбирать матовую или шероховатую, она меньше скользит.

При расчёте количества керамической плитки, нужно отталкиваясь от квадратуры площади, плюс 10% на бой.

Смотрите видео

Клеящие составы

Выбирая укладочный и затирочный раствор нужно учитывать его эластичность, теплопроводность. Клеить плитку на тёплый пол, можно следующими составами, которые рекомендуют специалисты:

«Церезит» (СМ-14 EXTRA, СМ-16, СМ-17, СМ-115);
Knauf Flex – для укладки плитки на пол, в помещениях с высокой уровнем влажности.

Клеящие смеси для укладки кафеля на пол от компаний Keramik, «Старатели», так же являются очень популярными. А затирку для швов необходимо подбирать в цвет кафеля.

Необходимые инструменты

Приступая к кладке керамической плитки на теплый пол следует, запастись необходимым инструментом:

шпателем (зубчатым и обычным);
правилом;
крестиками выбранного вами размера для стыка швов;
уровнем (большим и малым);
рулеткой;
резаком для резки кафеля;
карандашом;
скотчем;
молотком.

Обзаведясь всем требуемым материалом и инструментом, можно начинать наклеивать кафель.

Температурный режим нагрева теплоносителя в системе

Таблица температурных режимов теплоносителя в системе теплого пола

Подающий поток воды должен иметь показания +40-50 С. Максимальная температура на входе в систему водяного теплого пола не может быть выше +60 С. Допустимый перепад температур между подающим потоком и обраткой допустим в пределах 5-15 градусов. Ниже +5 нельзя из-за повышения расхода потока воды по контуру, что приведет к потере напора. А вот больше +15 поднимать тоже не стоит, так как в этом случае возможны перепады режима на поверхности пола в разных зонах. Например, рядом с входными дверьми показатель будет +27, а в конечной точке контура всего +22. Подобный перепад для системы не является комфортным. Считается, что если перепады варьируются в пределах +10-12 градусов, это самый оптимальный вариант.

Когда для источника тепла применяется редкая насосная тепловая установка, то оптимальная температура будет та, что подается от теплоносителя в контур, то есть +40 С. Ну а в прочих случаях используется режим указанного диапазона.

И немного о длинах труб. Считается, что условно максимальная длина трубы, прокладываемой для обогрева, зависит от диаметра. Параметры длин такие:

Диаметр 16 мм – длина 70-90 м;
Диаметр 17 мм – длина 90-100 м;
Диаметры 20 и более мм – длина 120 м.

Такие разные показания обусловлены различностью гидравлического потока с нагрузкой труб: чем толще труба, тем меньше сопротивление.

Время нагрева

Время нагрева электрического пола зависит от того, уложена ли нагревательная система непосредственно под плитку или вмонтирована в стяжку. Иначе говоря – от вида системы.

Для оценки времени нагрева существуют определенные формы, часто понятные лишь специалистам. В связи с этим отбросим расчеты и приведем стандартное время нагрева для разных видов полов:

Нагревательный мат, уложенный под плитку толщиной 1,5-2 см имеет время нагрева чуть меньше часа (45-50 минут);
Кабельная система в стяжке толщиной 5 см без теплоизоляции в отапливаемом помещении – 2-2,5 часа;
Аналогичная система с теплоизоляцией – 1,5 часа.

Таким образом, минимальное время нагрева демонстрирует система матов и пленок, установленные сразу под напольным покрытием. При использовании мощных моделей показатель времени может быть снижен до 30 минут.

По сравнению с матами под плиткой, кабели в стяжке прогреваются в 3 раза дольше. Однако эту величину можно сократить в 2 раза, если снабдить стяжку слоем теплоизоляции. Она необходима также в тех случаях, если внизу неотапливаемое помещение или грунт.

При неправильном расчете мощности система «не тянет», полы не прогреваются или прогреваются долго. Если термодатчик расположен слишком близко к нагревательному элементу, то он доходит до нужной температуры быстрее, чем полы в помещении, и отключается раньше времени. При отсутствии теплоизоляции или недостаточности толщины ее слоя теплопотери превышают вырабатываемое тепло, поэтому кажется, что полы нагреваются дольше, а нужной температуры не достигается.

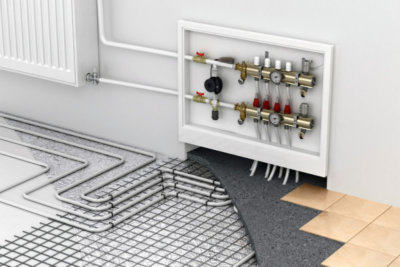

Монтаж смесительного узла. Особенности установки

При правильном подборе комплектующих, при соблюдении всех необходимых технических условий, установка смесителя не должна вызывать трудности. Определив место расположения смесительного блока, смоделировав конструкцию коллекторного шкафа, начинайте сборку.

Сначала подключаются трубопроводы, идущие от нагревательного прибора. Следом устанавливается коллектор. В завершении систему можно оснастить датчиками регулировки напора, давления и термометрами

Важно определить способ расположения гребенок коллектора. От того, к какому источнику нагрева подключена ваша система, зависит способ подключения распределительных гребенок

Это может быть торцевое подключение или обычное, сверху и снизу.

Для магистрали подачи горячей воды лучше использовать металлопластиковые трубы или полимерные материалы. Эти комплектующие способны справится со скачками давления в системе, и прекрасно выдерживают высокие температуры.

Подключение оборудования к водяным контурам осуществляется в четкой последовательности при помощи фитингов. К синим входным патрубкам подключаются трубы, по которым идет остывшая вода в обратном направлении. К красным патрубкам подключается водяная петля, обеспечивающая нагрев пола в отапливаемом помещении.

Если вы планируете сделать теплый пол для обогрева помещений большой площади, вам обязательно потребуется циркуляционный насос. Большая длина водяного контура, большое количество изгибов и малый диаметр греющей трубы приводят к тому, что циркуляция теплоносителя в системе заметно ослабевает. Установив циркуляционный насос, вы обеспечите нормальную подачу подготовленной воды в отопительные контуры. Ставить насос рекомендуется в начале смесительного узла, где подходят подающая труба и подключена обратка.

Монтаж насоса осуществляется в строго горизонтальном положении. Рекомендуется устанавливать насосы с несколькими режимами скоростей. Такие модели позволяют вам в ручном режиме определять необходимую скорость подачи и интенсивность потока.

Другие данные для проектирования теплых полов

Не желательно подключать бетонную и настильную систему к одному смесительному узлу (и коллектору).

Один контур должен быть на одно помещения (в смысле, не нужно чудить, разложив петлю, залив стяжку, а потом делить помещение перегородкой).

Коллектор желательно размещать в середине дома. Если не получается, то проблема с разницей в длинах петель решается с помощью установки на коллекторе расходомеров: с их помощью регулируется равномерный проток теплоносителя через петли разной длины.

Если контуры имеют длины по 90 м (или даже больше), то на один коллектор можно «цеплять» максимум девять контуров. При длинах петель 60…80 м можно монтировать на один коллектор до 11 контуров.

Не надо одним насосом «давить» на два (или больше) коллектора. Правильно ставить отдельные насосы для каждой коллекторной группы.

Модули подмеса (смесительные узлы) не все подходят для любых длин труб петель теплого пола, так что уточняйте при покупке.

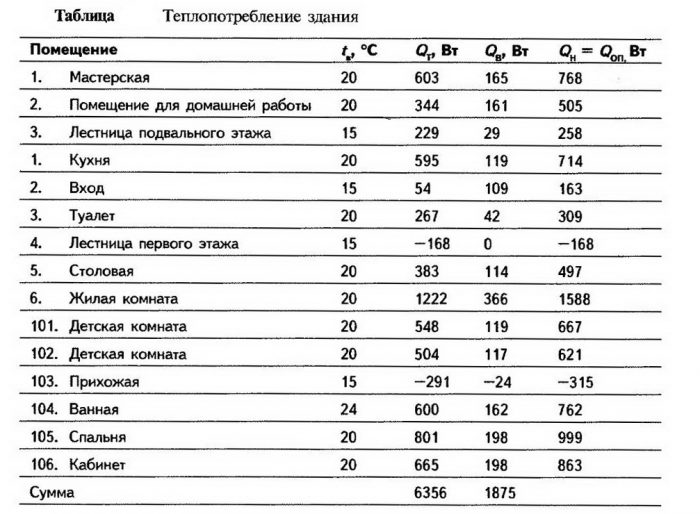

Для точного расчёта нужно учесть не только теплопотери, но и возможный приток тепла в помещения – например, от работающего оборудования, бытовой аппаратуры и т. п. (вряд ли этим имеет смысл морочиться, рассчитывая отопление частного дома), приток тепла через потолок – если в верхнем помещении тоже устроен тёплый пол. Расчёт многоэтажных домов нужно вести, начиная с помещений верхнего этажа к нижним. Потому что теплопотери через пол второго этажа являются полезным притоком тепла для помещений первого этажа.

Толщина утеплителя на первом и цокольном этаже не менее 50 мм (в реальности же, зависит от климатической зоны: что хорошо для юга, то совсем не катит на севере), на других этажах – не менее 30 мм. Закономерный вопрос: зачем утеплять перекрытие между первым и вторым этажом, пусть тепло от теплого пола на втором этаже греет и первых этаж? Ответ: если перекрытие бетонное, то утеплитель кладётся, чтобы не греть само перекрытие, потому что это весьма затратно и по деньгам и по времени.

Максимальная потеря напора в контуре 15 кПа (оптимально 13 кПа). Если контур имеет потери напора больше 15 кПа, нужно уменьшить расход теплоносителя или разбить площадь пола в помещении на несколько контуров. Что это значит, рассмотрим в одной из следующих статей, когда будем выполнять расчёты на конкретном примере.

Минимальный расход теплоносителя в одном контуре составляет не менее 27-30 литров в час. В противном случае контуры нужно объединять. Почему такое ограничение? При более низком расходе теплоноситель, не успев пройти весь контур, зато успеет остыть – пол будет холодным! Минимальный расход теплоносителя на каждом контуре можно выставить на регулирующем вентиле (расходомере), устанавливаемом на коллекторе.

Перечисленные выше требования к проектированию теплых полов нужно будет учитывать при выполнении расчетов тёплого пола, когда мы будем это делать в специальной программе. Так что, если эти термины вам пока ни о чём, не волнуйтесь, в своё время всё станет на свои места. Однако рекомендую где-то сделать для себя пометку, чтобы при расчетах вернуться к информации в данной статье.

проектирование теплых полов

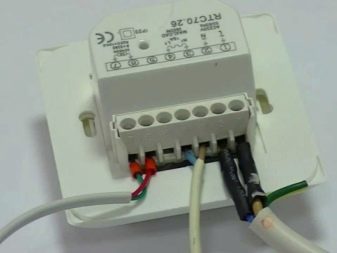

Выбор терморегулятора

Хотелось бы ещё коснуться и самого терморегулятора, который в этой системе нагрева играет очень важную ключевую роль. Существуют следующие виды регуляторов температуры для теплого пола:

Электронно-механические. Чёткость такой регулировки примерная, поэтому добиться конкретной устанавливаемой температуры довольно проблематично. Основное достоинство такого аппарата это низкая цена.
Электронный. Установка заданной величины выполняется с помощью сенсорных кнопок и обладает довольно чёткими настройками и возможностью выставить предел температур вплоть до одного градуса.
Программируемый электронный. За счёт установки такого элемента можно не только регулировать температурный режим в помещении, но и включать отопление по графику, или же только при наличии человека в помещении.

Кстати, некоторые терморегуляторы уже имеют встроенный датчик, что даёт возможность контролировать не только температуру пола, но и воздуха в помещении в целом.

В итоге хотелось бы напомнить о правилах работы с электрооборудованием, все работы по подключению выполняются при отключенном питании. При этом нужно обеспечить чтобы никто, кроме человека, выполняющего эту работу, случайно не подал опасное для здоровья и жизни человека напряжение. На этом и заканчивается наша технология установки датчика температуры теплого пола своими руками. Надеемся, предоставленная информация была для вас полезной!

Будет интересно прочитать:

Как подключить автоматический выключатель
Как сделать теплый пол под плиткой
Схема подключения греющего кабеля

Финский теплый пол и его модификации

Система Ensto имеет три разновидности, которые отлично сочетаются как традиционными покрытиями, скажем, натуральным камнем и керамикой, так и ковролином или ламинатом.

Для выбора определенной модели необходимо знать исходные параметры помещения. К ним относятся площадь, тепловые потери, планируемый температурный режим работы. Исходя из этого можно приобрести либо отдельные элементы для самостоятельного монтажа, либо комплексные наборы.

После расчета максимальная температура теплого пола должна иметь следующие показатели:

На поверхности – до 25°С.
В средней зоне помещения около 20°С.
В районе потолка — 17°С.

При этом необходимо учитывать мощность основной системы отопления. Итак, зная все исходные данные можно приступать к детальному обзору продукции.

В зависимости от эксплуатационной сферы и финишного покрытия компания Энсто предлагает следующие модели.

Tassu

Это надежный классический вариант, представляющий собой электрический пол из двужильного кабеля, экранированного специальным покрытием. Его укладывают под бетонную стяжку с шагом 6–24 см на глубину 3–10 см. При укладке расстояние между кабелями может составлять от 13 до 25 см.В его комплектацию входит также концевая муфта. Потребляемая мощность теплого пола Tassu колеблется в пределах 80–220 Ватт на квадратный метр. Их используют для обогрева таких помещений, как сауны, застекленные балконы и другие.

На заметку
Прежде чем укладывать финский теплый пол Tassu в помещении, необходимо удостовериться, что температура там – более 10⁰C.

Важным нюансом установки Ensto Tassu является демпферная лента для стяжки пола, которую укладывают по периметру помещения. Она служит для двух целей:

устраняет термический разрыв стены и стяжки. По законам физики при 40ºС происходит расширение бетона с коэффициентом 0,5 мм на погонный метр. Демпферная лента практически изолирует бетонную стяжку от стен, что позволяет избежать образования разрушительных напряжений;
выполняет роль тепловой изоляции, которая противостоит рассеиванию тепла через стены.

ThinKit

Эта модель в корне отличается от классической способом укладки. ThinKit можно устанавливать в слой тонкой стяжки или поверх – в клей для плитки. Теплый пол находящийся столь близко к финишному покрытию, как правило, с высокой теплопроводностью, естественно, более энергоэффективен, нежели «классический».

В этих моделях кабель – двужильный, имеющий толщину всего в 4,2 мм. Одного его комплекта достаточно для обогрева помещений с площадью не более 20 м2. Этот вариант незаменим для низких помещений, ведь укладка кабеля в плиточный клей минимально подымает пол, или имеющих неправильную геометрию.

В комплектацию модели помимо нагревательного кабеля, закрытого в процессе производства концевой муфтой, который соединен с проводами питания, входит изоляционная гофротрубка, лента для монтажа. В ThinKit «все включено» входит также терморегулятор Ensto.

ThinMat

Мощность этого пленочного пола – порядка 160 Ватт на квадратный метр, а ширина их доходит почти до полуметра. Их используют во влажных помещениях или в местах с недостаточной теплоизоляцией. Маты достаточно просто укладывать в плиточный клей.

В этих конструкциях применяется кабель для теплого пола различного диаметра. В зависимости от этого можно подобрать изделия определенной удельной мощности и комплектации:

100 Вт/м² с терморегулятором и без.
160 Вт/м² без устройства управления.
70 и 130 Вт/м² без терморегулятора.

На заметку
В каждый комплект входит рулон алюминиевого скотча и гофрированная трубка для монтажа датчика температуры.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальная и минимальная температура теплого пола должна быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С. Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима. Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая температура вызовет нежелательный перегрев системы и напольного покрытия.

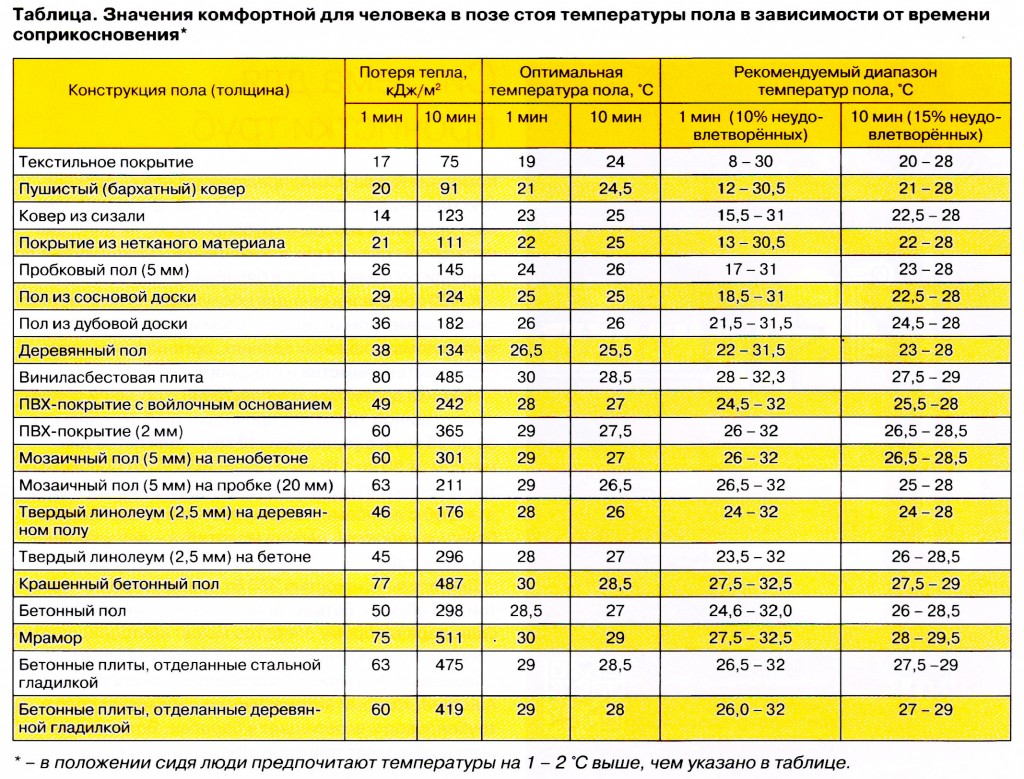

Комфортная температура теплых полов для разных покрытий

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, температура воздуха будет максимальна по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Через сколько включать пол после заливки стяжки?

Итак, от проведения стяжки до включения должно пройти минимум месяц. За это время заливка полностью высохнет. Такой срок выдержки предполагает, что запуск не вызовет непоправимых последствий, вроде короткого замыкания или деформации пола. Чтобы не пришлось переделывать заново, первым делом стоит помнить, что включить теплый пол на всю мощность категорически нельзя.

Чтобы продлить срок эксплуатации отопительной системы, после высыхания стяжки и плиточного клея, включают 18-20 дней на температуру +35 ⁰С и только затем выставляют нужные показатели тепла. Итак, от начала действий по созданию ровной поверхности и до свободного использования теплого пола должно пройти 50-55 дней.

Распространенные ошибки

Строгие требования к тому, когда включать систему после укладки плитки, не гарантируют идеально выполненной работы. Нередко хозяева допускают грубые ошибки, которые ведут к сложным проблемам.

Наиболее распространенные ошибки при установке теплого пола:

Кабели или маты укладываются на всю площадь комнаты. Это способно вызвать перегревание участков под большой мебелью (шкафы, диваны, кровати, стиральные машины и прочее).
Укорачивание проводов. Это делать запрещено – электрический пол просто выйдет из строя.
Включение теплого пола для проверки работоспособности пока не высохла стяжка или клей. Безопаснее проверить сопротивление кабелей системы.
Укладка греющих элементов на грязную поверхность. Даже наличие пыли в канавках для кабеля сведет на нет всю работу.
Ходьба по проводам. Так можно повредить жилы, что выведет электрический теплый пол из строя.
Замуровывание датчика температуры. Этот прибор должен находиться в герметичной гофрированной трубе, так обеспечивается легкий доступ к нему при необходимости замены.
Халатность. Чтобы убедиться в правильности проделанных работ, нужно замерять сопротивление до укладки элементов в стяжку и после высыхания.
Использовать включение системы для ускорения высыхания стяжки или плиточного клея. Такие действия стопроцентно выводят кабель из строя.
Пренебрежение герметичностью. Элементы теплого пола должны плотно лежать в канавках, наличие воздушных карманов ведет к повреждению системы.
Отсутствие схемы или плана укладки теплого пола. Необязательно рисовать, можно сфотографировать готовый контур, тем самым обезопасив себя от повреждения кабеля при установке сантехники или сверлении в дальнейшем.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.
