Технология укладки тротуарной плитки

Подготовительные работы

Прежде чем начинать работы, нужно закупить плитку, расходные материалы, инструменты.

Как рассчитать количество необходимого материала

Методика расчёта зависит от рисунка, который предполагается выложить. Сложные композиции требуют особого подхода и конкретных рекомендаций. Количество рассчитывается исходя из выбранного рисунка, после составления предварительного эскизного плана всей площадки.

Если выбраны простые формы, стоит вспомнить школьный курс геометрии и высчитать площадь конкретной геометрической фигуры, которую представляет собой участок или его отдельные части.

Площадь всех частей, которые требуется покрыть, будет браться за основу. Количество плитки на один квадратный метр производителем указывается на упаковке, поэтому путём несложных математических действий вычисляется необходимое количество приобретаемых комплектов.

Специалисты советуют закупать материал с запасом один квадратный метр на каждую часть покрываемой поверхности. Это необходимо, чтобы было меньше стыков в непрямых углах.

СПРАВКА. Существуют специальные онлайн калькуляторы, автоматически рассчитывающие количество плитки после введения параметров (площади участка, размера блоков). Воспользовавшись им, производят точные расчёты.

Дополнительно приобретается бордюр, который устанавливается для предотвращения смещения блоков по краю. Его количество рассчитывается по длине периметра покрываемой площадки.

Приобретая материал и планируя размер покрытия, нужно постараться сделать расчёты таким образом, чтобы по краям не было необходимости укладывать обрезанные экземпляры. Чем меньше обрезанных кусков будет в покрытии, тем эстетичнее оно будет выглядеть.

Что понадобится

Установка тротуарной плитки своими руками требует использования специальных инструментов:

Трамбовка
Рулетка.
Резиновый молоток.
Леска или шнур для разметки.
Правило.
Уровень.
Болгарка с дисками по бетону.
Мастерок.
Грабли.
Метла.

Кроме инструментов приобретают расходные материалы:

Песок (на стандартный участок 2-3 тонны).
Цемент.

Подготовка основания

Тщательная подготовка основания – залог качественной укладки. После составления плана, выполняется разметка при помощи колышков с натянутой на них ниткой. Предварительно оценивается качество грунта различных частей, выясняются стороны уклона. Если он расположен в сторону дома и дворовых построек, предварительно продумывается система водостока.

Площадки тщательно выравниваются, снимается грунт высотой 15-20 сантиметров. Затем поверхность утрамбовывается. Одновременно производится монтаж дренажных и канализационных труб.

После выравнивания и трамбовки насыпается подушка из щебёнки. Для садовых дорожек из тротуарной плитки своими руками толщина слоя составляет 10-15 сантиметров, для мест парковки и проезжей части толщина щебня увеличивается вдвое.

Подушка трамбуется специальной машиной, укрывается геотекстилем, который предотвратит проникновение песка между щебнем. На участках со слабым, сыпучим грунтом геотекстиль дополнительно укладывается под щебень.

Подготовленная подушка заливается цементно-песчаной смесью (1Х5), сверху насыпается песок такой высоты, чтобы до трамбовки плиты оказались над поверхностью на 1 см.

СОВЕТ. Для подготовки основания целесообразно использовать направляющие из досок по высоте подушки. Особенно тщательной подготовки требует основание в том случае, если на участке мягкий грунт. Его трамбуют после увлажнения.

От качества подготовки основания будет зависеть весь дальнейший процесс.

Важно во избежание ошибок! Если вы хотите знать, как укладывать тротуарную плитку своими руками, посмотрите видео человека, решившего уложить ее неправильно:

Пошаговая инструкция

Технология укладки тротуарной плитки состоит из последовательно выполняемых этапов:

подготовка бетонной подушки;
монтаж бордюров;
фиксация плит;
заполнение швов;
обработка покрытия.

Подготовка подушки из бетона

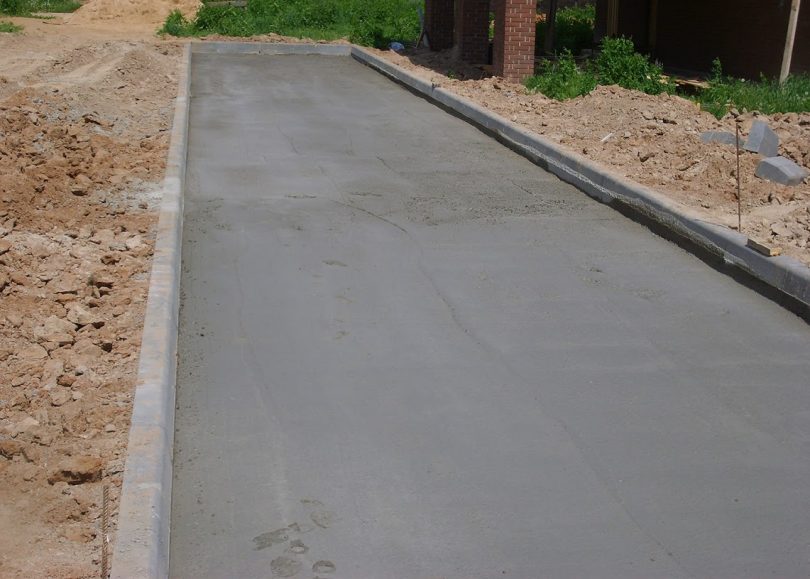

подушка из бетона

Для повышения долговечности и надежности основания рекомендуется применять георешетку. Конструкции в форме сот выполнены из синтетического сырья, устойчивого к повреждению плесенью, гнилью, воздействиям агрессивных щелочных средств. После растягивания решетка выполняет роль каркаса, выдерживающего напряжения горизонтали либо вертикали. Конструкция позволяет армировать разные составы в ячейках.

Георешетка выкладывается на основание траншеи и покрывается слоем гравия до 15 см. Подушка утрамбовывается, сверху размещается армирующая сетка. По уровню выполненной разметки выставляют опалубку.

Смешиваются компоненты для бетонного состава, который выкладывается в опалубку. После заливки смеси для предотвращения образования водных пузырей применяют для перемешивания состава погружной вибратор.

Бетонный слой закрывают полиэтиленом для предотвращения высыхания материала. Поверхность дорожного покрытия требуется смачивать водой в течение 3-7 суток.

При формировании покрытия с большой площадью требуется проложить температурные швы через 2-3 м. Для этого перпендикулярно опалубке располагают доски. После высыхания состава их убирают, проемы заполняют эластичным материалом. При изменениях температурных режимов швы позволят предотвратить трещины на бетонном основании.

Для вывода влаги с поверхности бетона при заливке устанавливаются части асбоцементных либо полипропиленовых труб. Перед укладкой отверстия для дренажа заполняют мелким гравием. После застывания бетонного основания опалубка разбирается.

Установка бордюров

установка бордюров

В углубления от опалубки устанавливаются бордюры. Монтаж элементов позволяет предотвратить скол краев, повышает износостойкость дорожного полотна. В изготовлении конструкции используются элементы из каменных пород, полимерпесчаная плитка, вибропресованные изделия.

До 50% от габаритов бордюра скрывается под слоем земли. Грунт необходимо тщательно утрамбовать для повышения прочности основания, устойчивости конструктивного решения.

Для сцепления бордюров с поверхностью применяется бетон с жесткой структурой. Материал выкладывается в ров, сверху устанавливаются бодюрные элементы. Для уплотнения в основании блоки простукивают киянкой из резины.

Проемы между элементами заполняют жидкой бетонной смесью. По техтребованиям в высоту бордюры должны быть ниже брусчатки на 20-30 мм для беспрепятственного оттока воды. Выдержать застывание раствора необходимо 1 день. Затем проем между бордюром и стенами траншеи заполняют песком.

Как правильно класть?

Затем можно приступать к монтажу плит на бетонную отмостку, как уложить правильно подскажет знание размеров блоков в соответствии с назначением площадки. На пешеходный тротуар выкладываются плиты толщиной 4-5 см, на площадки автопарковок, подъездные пути к дому устанавливают брусчатку не менее 6 см толщиной.

После приготовления цементного раствора до сметанообразной консистенции кладут блоки. Раствор выкладывается мастерком на поверхность, блоки монтируются по выбранной схеме и утрамбовываются киянкой. Необходимо выверять горизонталь кладки с помощью строительного уровня.

При применении сухих смесей на поверхность высыпается материал слоем не менее 3-5 см, разравнивается с помощью правила. На подушку устанавливаются тротуарные плиты. В сухом состоянии смесь не сможет удерживать элементы, поэтому требуется после завершения монтажа пролить водой покрытие. После высыхания состав прочно скрепляет блоки.

Тротуарные плиты можно выкладывать разными схемами, создавать оригинальные композиции на придомовых пространствах, у общественных зданий. В перечне распространенных схем монтажа блоков:

«елочка»;
«плетенка»;
по диагонали;
«шахматка».

схемы монтажа блоков тротуарной плитки

Заделка швов

заделка швов

Швы между плитами заполняют сухой смесью и поливают. Работы выполняются до завершения усадки состава. После 2-3 дней материалы должны застыть. Необходимо убрать мусор, смести веником пыль. Тротуар поливают из шланга водой под сильным напором.

Уход за покрытием

Чтобы дорожки прослужили как можно дольше, берите на заметку несколько советов по уходу:

Метелку лучше выбирать с коротким ворсом из пластика или щетины.
Мыть брусчатку следует только простыми средствами без абразивов и агрессивной химии.
Лучше избегать попадания на плиты масел, красок, прочих химических веществ.
В зимнее время следует убирать снег только деревянной лопатой или метлой, вся снегоочистительная техника должна быть приспособлена для покрытия.
Наледь не сбивать! Посыпать песком поверхность и дождаться оттаивания.

Вот и все нюансы ухода. При правильном подборе материала, некотором терпении и желании придать своему участку презентабельный вид, мощение не представляет собой предельной сложности и невыполнимых условий. Зато в итоге хозяин получит идеальную красоту дорожек, пригаражных зон и дворов, которая будет радовать эстетикой и практичностью не один десяток лет.

Виды водостоков

выпресованный лоток

Для монтажа системы отвода воды применяются элементы дождевой канализации. Установка проводится с помощью пластиковых труб различного диаметра, которые можно подключить к резервуару или канализации. Для отвода воды с тротуарной плитки и брусчатки используются стоки.

Плиты с вдавленным желобом используются при укладке узких аллей, тротуаров и садовых дорожек. Каналы устанавливают на широких участках, площадью больше 20 м². Чтобы защитить систему от попадания сторонних предметов, мусора и грязи, используются решетки.

Изделия монтируются на территории свыше 200 м² и шириной, превышающей 6 м, обустраивают закрытые решетками каналы или колодцы. Желоба для отвода воды должны быть высокого качества.

Производители продукции предлагают широкий ассортимент элементов для обустройства водоотлива, изготовленных из бетона, металла. Чугунные конструкции выдерживают вес до 90 т, устанавливаются в местах с высокой нагрузкой на покрытие.

Эта система защищает дорожное покрытие, фундамент от влияния влаги. Качественная и эффективная канализация предусматривает установку точечных дождеприемников. При обустройстве территории частного дома можно использовать системы из пластика, снабженные металлической решеткой. Этот конструкционный элемент защищает систему от повреждений.

Металлический водосток

Изделия из металла отличаются прочностью, легким весом, для предотвращения коррозии поверхность изделий покрывается цинком. Такие системы выдерживают нагрузку потока воды. Они применяются для кровли и тротуарной плитки.

Конструкция состоит из отдельных модулей, которые можно легко демонтировать и заменить при необходимости. Установки этого типа сложно подобрать по цвету, а их монтаж выполняется непосредственно в бетонную смесь. Канал сверху укрывается металлической планкой с перфорацией, которая защищает лоток от грязи.

Пластиковый водосток

Этот тип конструкций отличается легким весом, устойчивостью к коррозии, воздействию химических и биологических веществ. Изделия из этого материала имеют привлекательный вид, а широкая цветовая гамма позволяет подобрать водостоки подходящего оттенка. Изделия просто монтируются, имеют низкую стоимость и ограниченный срок эксплуатации.

Бетонный водосток

Конструкция из бетона отличается высокой стоимостью, но характеризуется прочностью, инертностью к нагрузкам, длительным сроком эксплуатации.

На рынке строительных материалов представлены изделия разных форм, сечения и размера. Плотность водостоков обеспечивает вибрационный способ производства, использование бетона марки М300.

Бетонный сток для воды при укладке брусчатки монтируется из наборных деталей, созданных из аналогичного материала. Такие конструкции просты в обслуживании, в них не набивается мусор. Каналы, которые укладываются на широкий тротуар, отличаются большими размерами. Бетонные лотки изготавливаются толщиной 5-10 см. Они накрываются железными или чугунными решетками. Такие конструкции имеют большой вес, что усложняет работу.

Возведение фундамента

Под фундамент нужно выкопать канаву. Верхний слой грунта снимается на глубину 20 см. Остатки растительности нужно обязательно удалить. Дно необходимо выровнять и уплотнить. Если грунт очень слабый, под будущую конструкцию из тротуарной плитки укладывается стяжка из бетона. Это укрепит основание и обеспечит долгосрочность дорожки или площадки.

Бетонное усилинное основания под тротуарной плиткой

Затем проводится установка бордюров. Между ними засыпается подушка из мелкофракционного (10-20) щебня или гравия. Сыпучий материал необходимо разровнять и немного уплотнить.

Бордюры по обеим сторонам дорожки необходимо установить параллельно. Внутреннее пространство между ними должно вместить необходимое количество плитки. При этом необходимо учесть монтажные просветы в 2-3 мм. Затем готовится раствор для бетонирования бордюров. Берется цемент марки М300 или выше и просеянный песок. Пропорция 1:2.

Гравийная подушка на дне траншеи засыпается крупным влажным песком, который необходимо разровнять. Толщина песочной подушки после уплотнения песка должна быть не менее 3-5 см. Для контроля от верхнего края бордюра вниз нужно отмерить 1,5 толщины плитки.

Поверх кладется плитка. Если ее положение превышает желаемый уровень на 1 см, песок можно утрамбовывать. Для этого готовую подушку нужно обильно смочить и оставить на несколько часов. Плотно утрамбовать. Через сутки можно начинать укладку плитки. Главное, чтобы бетон, залитый под бордюры, полностью застыл.

Между гравийным и песочным слоем рекомендуется стелить геотекстиль. Это предотвратит просыпку песка в гравийный слой и обеспечит беспрепятственное удаление влаги.

Минусы и плюсы брусчатки

В последнее время брусчатка снова набирает популярность, так как обладает рядом несравненных преимуществ:

долговечность использования в связи с высокой прочностью;
она устойчива к механическому воздействию и истиранию;
покрытие легко отремонтировать. Но еще одним плюсом является то, что ремонта брусчаточное покрытие требует крайне редко;
ее не размывают осадки. На дороге выложенной брусчаткой, при соблюдении правильной технологии укладки не образуются лужи. Вода и осадки уходят в землю между камнями;
экологичность материала. В сравнении с асфальтом, который при нагреве может выделять вредные для человека и окружающей среды вещества;
простота и легкость кладки . Ее легко разобрать, если необходимо проложить какие-либо коммуникации, и также просто установить покрытие на свое место;
брусчатка обладает несравненно удачным внешним видом, разнообразием форм и цветов. А значит подобрать под любой дизайнерский замысел тот или иной вид брусчатки будет очень легко.

К минусам можно отнести достаточно высокую цену на натуральный камень. Если брусчатка используется из гранита, то она еще и сложно поддается обработке, а значит, на ее производство уходит много издержек.

Свежие записи
Как могут использовать мед дачники: 5 необычных способов5 комнатных растений, которые лучше не покупать: разочаруют5 минусов безземельного выращивания рассады

Пошаговая инструкция

Качество несущего слоя в случае укладки плит на бетон очень важно из-за использования жесткой фиксации. При неудачном исполнении сооружение быстро потрескается

Подготовка подушки из бетона

Для улучшения качества работ по подготовке бетонного основания под тротуарную плитку можно использовать объемную георешетку — конструкцию в виде сот, выполненную из синтетического материала, стойкого к гниению и химическим воздействиям.

При растяжении такая решетка образует устойчивый в горизонтальном и вертикальном направлениях каркас, армирующий любой насыпной материал, размещаемый в ячейках. Срок службы подобной решетки — до полувека.

На дно траншеи укладывают георешетку и засыпают ее 15-сантиметровым слоем щебня. Высота решетки подбирается так, чтобы ее края были ниже уровня щебня и не мешали трамбовке.
Подушка из щебня трамбуется.
Поверх щебня укладывается армирующая сетка.

По контуру разметки, выполненной из колышков и шнура, выставляется опалубка, в которую будет заливаться бетон.
Готовится бетон и непрерывно заливается в опалубку, чтобы в теле бетонной подушки не образовались так называемые холодные швы, снижающие прочность конструкции.

Сразу после заполнения опалубки для уплотнения структуры материала и отведения воздушных пузырей используют погружной вибратор.

Бетонная подушка накрывается пленкой, чтобы избежать слишком быстрой потери влаги и следующие 3–7 дней ее поверхность периодически смачивается водой.

На большой площади через каждые 2–3 м нужно делать температурные швы. Для этого перпендикулярно опалубке и поверхности земли устанавливаются доски, которые потом нужно будет убрать и перед укладкой брусчатки заполнить швы эластичным составом. Во время перепадов температур эти швы помогут избежать разломов бетонной подушки.
Для отвода влаги, попавшей на поверхность бетонной подушки под брусчатку, на некотором расстоянии друг от друга устанавливают обрезки полипропиленовых или асбоцементных труб, верхний уровень которых должен быть вровень с верхним уровнем бетонной подушки, а нижний конец располагаться на прослойке из щебня.
Перед началом укладки дренажные отверстия заполняются мелким щебнем.

Когда бетон полностью застынет, опалубка убирается.

Установка бордюров

В оставшееся после разборки опалубки углубление нужно установить бордюры. Для этого делается жесткий бетон, мастерком укладывается в ров и на него по одному устанавливаются бордюрные камни.

Чтобы вогнать их в раствор, используется резиновая киянка. Щели между камнями заливают жидким бетоном.

Высота бордюров должна быть как минимум на 20–30 мм ниже верха брусчатки, чтобы не мешать стоку воды. Через сутки, когда раствор застынет, пространство между бордюрным камнем и стенками траншеи засыпается песком.

Как правильно класть

Габариты плит выбираются в зависимости от назначения: для тротуара достаточно толщины 4–5 см, а если на поверхность будут заезжать машины, то выбирают брусчатку не тоньше 6 см.

На бетонное основание плиты укладывают на сухую песчано-цементную смесь или на цементно-песчаный раствор.

При использовании цементно-песчаной смеси (ЦПС) используется только просеянный песок. Раствор готовится из 1 части цемента и 3 частей песка, консистенция должна быть как у густой сметаны. Мастерком на бетонную подушку раствор выкладывается ровным слоем в 2–3 см.
Брусчатка укладывается на раствор по запланированной схеме и слегка вбивается в раствор с помощью киянки. Горизонтальность поверхности следует выверять как можно чаще строительными уровнями.

При использовании для укладки сухой ЦПС работы ведутся аналогично укладке брусчатки на песчаную подушку — на бетон насыпается слой сухой ЦПС (3–5 см), выравнивается правилом или обычной доской с ровным краем, а затем на эту подушку выкладываются плиты.
Сухая ЦПС готовится из расчета на 1 часть цемента 6 частей песка, но в сухом виде она не в состоянии прочно удерживать брусчатку, поэтому по завершении работ площадка хорошо проливается водой, которая попадает через зазоры между плиткой вниз и смесь застывает.

Заделка швов

Между брусчаткой швы засыпают сухой ЦПС и проливают водой. Операцию повторяют до тех пор, пока смесь не перестанет усаживаться. Через 2–3 суток, когда поверхность окончательно высохнет, убирают строительный мусор, веником сметают мелкий сор и пыль и, при необходимости, промывают поверхность сильным напором воды из шланга.

Полезное видео

Еще больше о технологии укладки тротуарной плитки на бетонное основание узнаете из этого видео:

Укладка брусчатки своими руками пошагово

Перед тем, как заняться благоустройством площадки, следует выяснить ряд вопросов:

Определить зону мощения.
Подсчитать размер площади покрытия.
Выбрать нужный материал и камень для бордюров.
Продумать схему выкладки или узор для дорожки.
Просчитать количество нужного материала.
Закупить все необходимые инструменты, брусчатку и прочие элементы.

Чтобы просчитать площадь замощения, лучше нарисовать предварительный план участка и просчитать масштаб. Но можно воспользоваться специальными программами в сети интернет, особенно, если участок имеет сложную форму и нужно вычислять площадь покрытия «по кусочкам».

Как выбирать материал для выкладки?

Для подбора лучшего материала, отвечающего требованиям пользователя, предлагаем несколько советов:

Натуральная плитка (гранитная, клинкерная) отличается высокими эксплуатационными характеристиками. Цена материала немаленькая, однако, стоимость окупится длительностью пользования. Из гранитных брусков следует отдать предпочтение полнопиленным типам, а вот бордюры можно сделать колото-пиленными. Клинкерные элементы не такие толстые, как гранитные, потому потребуется особо прочное основание – в некоторых случаях приходится полностью бетонировать площадку. Все зависит от особенностей грунта и ожидаемой нагрузки на замощенную область.
Выбирая ненатуральный материал, лучше смотреть вибропрессованную брусчатку. Она прочнее вибролитой и отличается высокой износостойкостью. Слишком яркая расцветка – повод задуматься над тем, что в смеси много красителей. Если пигменты добавлены в ущерб более важным компонентам, такой материал быстро придет в негодность.

Отсутствие опыта выкладки – сигнал для выбора более правильных по форме брусков. Орнаментные камни, элементы с загруглениями, вычурностью – не для новичков. Выбрав простой узор, но при этом, качественно уложив бруски, пользователь получит ничуть не менее красивый формат дорожки, чем изысканные мозаичные рисунки.

Чтобы было проще ориентироваться в производителях и ценах, следует просмотреть реестр самых популярных вариантов материала с ценой за 1м2 брусчатки пиленой с термообработанной лицевой стороной:

Мансуровская белая с вкраплениями (100*100*50 мм) от $ 60;
Лисья Горка светло-серый тон (200*100*50 мм) от $55;
Исетская серо-белый тон (200*100*50 мм) от $ 53;
Южно-Султаевская песочный тон (200*100*150 мм) от $ 58;
Ладожская красно-розовая (100*100*-50) от $ 49.

Мансуровская от $ 60;
Южно-Султаевская от $ 56;
Лисья Горка от $ 60;
Сибирская от $ 50.

Ассортиментный ряд материала намного больше, вот примерные цены на клинкерную брусчатку:

Никольский КЗ (200*100*50) от $ 35;
Брусчатка пр-ва Германии (200*100*52) от $ 47.

Ознакамливаясь с материалом из Германии следует отметить, что отечественные производители мало в чем уступают зарубежным. Однако если родные изготовители часто утрачивают качество последующих партий, то немецкие гарантируют стойкие высокие показатели материала, поэтому цена тут имеет меньшее значение, чем выбор в пользу качества.

Что касается цен на облицовку искусственного типа, то они будут ниже, чем стоимость натурального камня. Выбор неплохой, если отдать предпочтение проверенному производителю, тщательно выбирать товар и подготовить основание для выкладки.

На что обратить внимание при выборе продукции:

При визуальном осмотре на элементах не должно быть сколов, трещин.
Однородность структуры проверяется простукиванием – чем глуше звук, тем плотнее элемент.
Закупать бетонную брусчатку нужно с запасом в 10-15%, чтобы после отбраковки материала хватило на всю зону покрытия.
Лучше выбрать облицовку из одной партии, так риск получить разноцветье минимален.

Расчет ожидаемой нагрузки – важный параметр. Если по дорожкам предполагается только ходить, то достаточно толщины элементов в 40-60 мм, для проезда легковых авто подходят плиты в 80 мм, а грузовики требуют камней толщиной 100 мм. Сразу же приобретается бордюрный камень, сточные желоба, фигурные и сопутствующие элементы в соответствии с установленным проектом.

Виды брусчатки

Основные виды брусчатки:

Гранитная брусчатка. Самый крепкий дорожный материал. Гранит обладает высокой прочностью и долговечностью эксплуатации. Дорога, вымощенная гранитной кладкой, сохранит свои первоначальные свойства вплоть до полувека интенсивной эксплуатации. Ей не страшна деформация и механические повреждения. Имеет эстетичный вид, применяется для мощения дорожек, площадей, мостовых. Ей не страшны перепады температур, смена времен года и выпадение большого количества осадков.
Клинкерная брусчатка. Делается из глины специального сорта, путем ее обжига на высоких температурных режимах до полного спекания. Частицы минералов, находящиеся в куске глины, запекаются до состояния монолита, и впоследствии по своим физическим свойствам не уступают натуральному камню. Она противостоит влаге — не впитывает осадки, ей не страшны какие-либо химические воздействия, она не выгорает на солнце под прямыми лучами, механические повреждения ей так же не страшны. Широкое применение имеет в обустройстве территорий для отдыха, зон проходимости пешеходами, парковок, территорий перед домами. Отлично подходит для дизайнерской фантазии — ей можно придать различную форму и создать декоративный орнамент.
Вибропресованная брусчатка. Изготовляется она из бетонной смеси, в которую добавляется красители. Стоимость такого покрытия невысокое, но прочность и качество не разочаровывают. Ее можно применять для выстилания автомобильных проезжих частей, даже там где высокая проходимость.
Резиновая брусчатка. Это новый вид материала, он является экологически чистым, используется для пешеходных и садовых дорожек. Так же хорошо нашел применение на детских игровых площадках, террасах и ступнях. Этот вид брусчатки не травмоопасен, поэтому нашел широкое применение в благоустройстве детских учреждений.
