Выбираем усилитель сотовой связи

Усилители для коттеджей

Основная проблема — успеть заложить кабельные трассы на стадии строительства до чистовой отделки, а в 95 % случаев об этом никто заранее не беспокоится. Приходится устанавливать систему усиления мобильной связи уже по чистовой отделке, по фасадам и по вентиляции прокладывать кабели и размещать скрытые антенны.

При расчете зоны покрытия от внутренней антенны площадь покрытия закладывается порядка 100-150 кв.м., при условии, что в соседние помещения есть дверной проем. Железобетонные перекрытия практически не пробиваются сигналом, поэтому на каждый этаж необходимо выводить как минимум одну внутреннюю антенну.

По статистике при чистовой отделке чаще всего кабель от внешней антенны спускается в котельную, где располагается репитер. А дальше внутреннюю антенну располагают внутри самой котельной или выводят на стену за ее пределы, чтоб расширить зону покрытия, так как стены сильно поглощают мощность сигнала. При этом приходится использовать усилители повышенной мощности, чтоб максимально расширить зону покрытия внутри помещения.

Труба — стандартное место для антенны.

Как приятно, когда провода проложены красиво.

Также популярный вариант размещения основного оборудования — на чердаке. Кабель до внутренних антенн прокладывается по фасаду — например, за водостоками или по вентиляции. Пример подобного решения:

Симпатичный сетап.

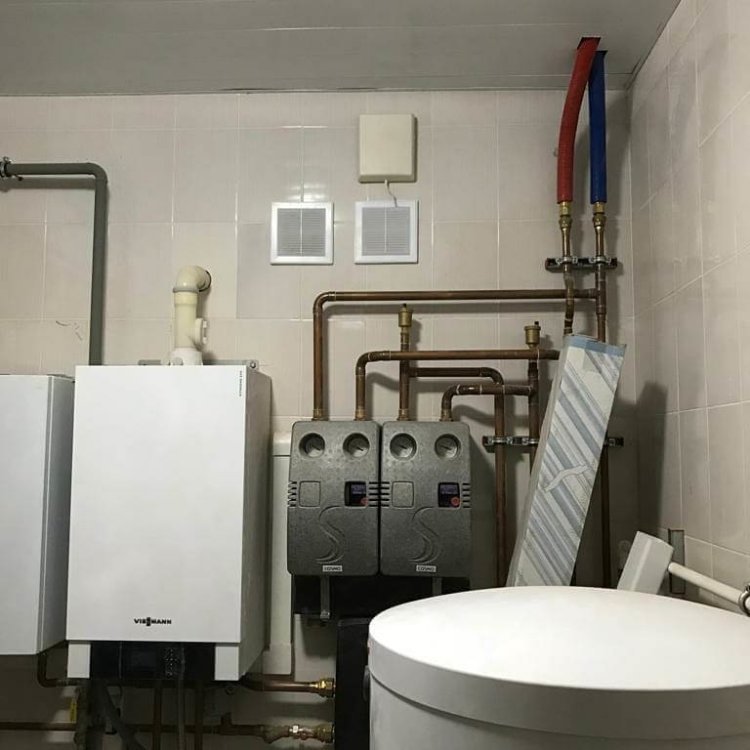

Оборудование можно разместить рядом с другими домашними системами.

Бывают случаи, когда удается использовать коаксиальные кабели телевизионной сети для подключения внутренних антенн в комнатах, где необходимо усилить сотовую связь. Хотя телевизионные кабели другого волнового сопротивления, на практике это все-таки дает положительный результат.

Розеток в доме много не бывает.

Ошибка при выборе усилителя

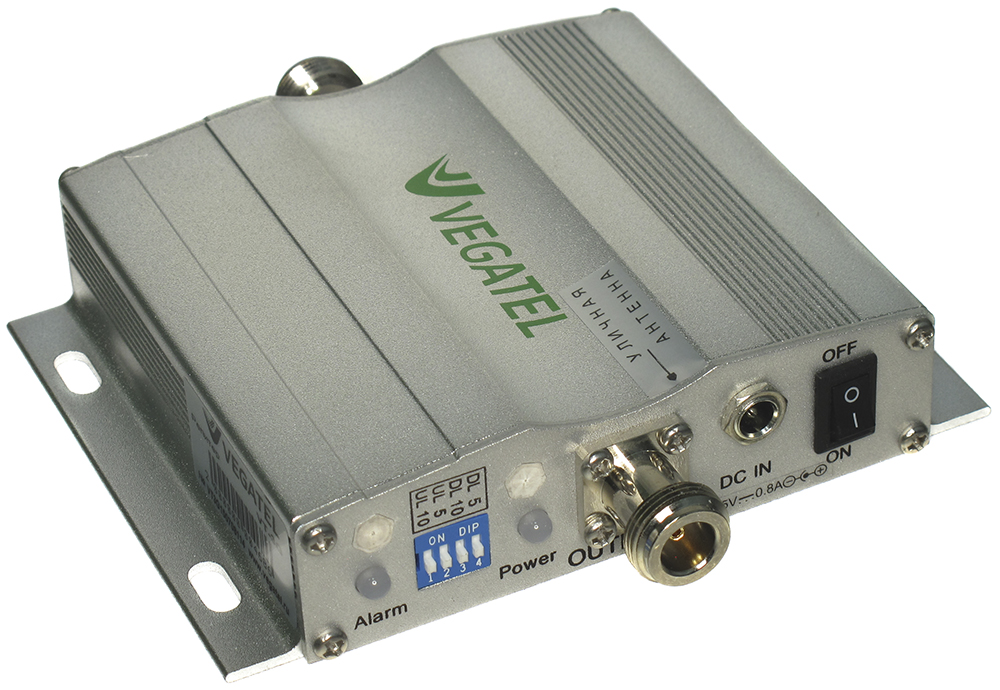

Под «усилителем» понимается основной блок системы, который также называется ретранслятором или репитером. Именно в корпусе этого оборудование происходит ключевой процесс, обеспечивающий усиление сигнала. Также для работы системы требуется соответствующее периферийное оборудование, а именно:

-внешняя (донорная) антенна;
-внутренняя (сервисная) антенна;
-проводящий кабель.

Чтобы правильно подобрать все элементы системы, очень важно определить диапазон частот вашего оператора, а также учесть площадь помещения и его конфигурацию. Рекомендуем вам замерить уровень существующего сигнала связи с помощью телефона через сервисное меню или мобильного приложения, которое сейчас можно скачать для любой мобильной операционной системы

Рекомендуем вам замерить уровень существующего сигнала связи с помощью телефона через сервисное меню или мобильного приложения, которое сейчас можно скачать для любой мобильной операционной системы.

Вы получите набор численных значений, который необходимо верно истолковать. Выражаясь простым языком, значение −65…-75 дБ будет означать хороший уровень сигнала в данном диапазоне. Показания от −95 до 110 дБ означают плохой приём вплоть до полного отсутствия сигнала. Основная идея такова: чем хуже уровень сигнала, те более мощный усилитель вам понадобится.

Но и тут есть множество нюансов:

• у разных операторов по одним и тем же диапазонам частот могут быть совершенно разные результаты. На практике это легко обнаруживается, когда один оператор работает стабильно, а другой — нет.
• результаты измерения в разных точках на одном объекте, а также внутри и снаружи помещения могут значительно различаться.
• хороший сигнал по частотам GSM900 или GSM1800 не гарантирует связь без помех и прерываний в присутствии частот 3G и 4G LTE с неудовлетворительными показаниями. Протоколы радиомодулей современных смартфонов автоматически переходят на частоты более высокого порядка, не анализируя их стабильность. В этом случае при выборе оборудования придется «поработать» с 3G и LTE диапазонами.
• мощность усилителя должна быть сопоставима с количеством внутренних антенн, длинной кабеля и общей площадью усиления сигнала. Чем больше антенн, тем более рассеянный и слабый сигнал будет распространяться внутри помещений.

Количество и тип внутренних антенн будет зависеть от и площади помещения, которое вам требуется покрыть связью.

В зависимости от начальных условий приёма, наличия перекрытий и площади помещения выбор в пользу определенной модели оборудования может отличать принципиально! Именно поэтому перед составлением коммерческого предложения специалисты SotSignal всегда выезжают на объект со специальным измерительным оборудованием, проводят осмотр и предполагают удаленность частей системы друг от друга при установке.

Неправильное соединение устройств системы

На данном этапе вам необходимо внимательно проверить последовательность соединения всех устройств, а также надёжность соединений во избежание поломки или выхода из строя ретранслятора сотовой связи. Кроме того, неправильное соединение может оказывать помехи и перебои в связи не только в вашем помещении, но и негативно влиять на качество связи других пользователей. Если система установлена и подключена вами некорректно, и другие абоненты решат найти виновника, то с помощью специального оборудования сделать это будет несложно. После чего виновная сторона понесёт штрафные санкции и компенсацию ущерба.

В любом случае, самостоятельный выбор усилителя сотовой связи и комплекта оборудования, а также их монтаж требуют определённых знаний и опыта, поэтому мы рекомендуем вам доверять эту работу профессионалам. Опытные инженеры выполняют типовой монтаж за 2 часа, не нарушая ваших планов. Кроме того вы получите гарантию и сервисное обслуживание в течение года, что поможет избежать дополнительных расходов.

Подробности об услуги и видео вы можете посмотреть на сайте компании SotSignal. Обратитесь к нам по телефону +7 (499) 398-28-85 или оставьте заявку на сайте, чтобы получить гарантированный результат и всегда быть на связи!

Видео с процессом тестирования

Я не могу гарантировать, что другие EGSM репитеры Lintratek KW20L-EGSM, купленные на Ali будут работать так-же. Может есть и подделки или ещё что… В моём случае, мой экземпляр работает.

Если вы хотите минимизировать свои риски, вы можете купить в ОФИЦИАЛЬНОМ магазине Liantrek на Alibaba: https://lintratek.en.alibaba.com (все магазины на Aliexpress это перекупщики).

В официальном магазине будет дороже, но вероятность получить качественный товар значительно выше и вы всегда можете задать производителю все интересующие вас вопросы.

Русская документация

Английская документация

Эксплуатация

Ретрансляторы устанавливаются в части дома, где наиболее удобно разговаривать. Это будет точка, откуда создается покрытие. Именно здесь эффект работы репитера будет наиболее явным.

Слабое место усилителя мощности сигнала – это чувствительность к перепадам напряжения свойственная всем приборам беспроводного характера. Сгладить этот момент и продлить срок службы ретранслятора можно установив бесперебойник – устройство, реагирующее на перепады напряжения в сети.

Внешнюю антенну нужно обезопасить от влияния природных катаклизмов, а именно установить молниеотвод.

Внешняя антенна устанавливается преимущественно на крыше дачи или дома. Дополнительно устанавливается мачта длиной около двух метров. Обычно установка не требует дополнительных вложений и ухищрений так как за городом не много высоких зданий способных прервать сотовую связь.

Разновидности усилителей сотовой связи для дома

Эти устройства называются репитерами GSM сигнала или же ретрансляторами. По сути, этот прибор представляет собой целый комплекс оборудования, в который входит:

• наружная антенна направленного типа, принимающая сигнал;
• коаксиальный шнур, связывающий усилитель с антенной;
• непосредственно усилитель;
• антенна всенаправленного типа, расположенная внутри;
• блоки питания.

Внешняя антенна, как правило, располагается за пределами жилища. Усилитель устанавливается в помещении, к нему подсоединяется и внешняя, и внутренняя антенны.

Усилители сигнала могут иметь в своем составе один или сразу два модуля. В двухмодульных моделях один усилитель принимает сигнал, а другой создает область покрытия в помещении. Эти части друг с другом соединены специальным кабелем. Приемный модуль расположен вне дома, модуль, отвечающий за покрытие внутри жилища, — в помещении.

GSM—усилители с одним модулем можно выделить в две разновидности — наружная и внутренняя. Приборы внутреннего типа собой представляют своеобразный экран, сокращающий помехи модема и обеспечивая прием сигнала лишь от базовой сотовой станции. Устройства этого типа могут функционировать в довольно обширном спектре частот, однако они имеют низкий коэффициент усиления.

Внешние усилители — это специальные антенны, устанавливаемые на улице в области лучшей видимости базовой станции. К ним прилагается особый шнур, один из концов которого подключается к модему USB. Сам же модем подсоединяется к роутеру или персональному компьютеру. Девайсы этого типа обеспечивают лучшее усиление, нежели внутренние, но охватывают гораздо меньше частот.

Помимо всего прочего, такие приборы уменьшают излучение, идущее от смартфонов и модемов, благоприятно сказываясь на экономии энергии.

Подготовка к настройке

Что бы GSM репитер усилил сигнал, он должен его получить и мощность этого сигнала, должны быть приемлемой (например > -80dBm и не забываем, что число отрицательное, чем оно больше, тем слабее сигнал).

Именно по этой причине, рекомендуется брать внешнюю антенну с максимально возможным коэффициентом усиления (КУ).

Напоминаю, что данная статья про установку репитера в местности, где сотовой связи почти нет. Если у вас присутствует более-менее уверенный сигнал, то можно взять антенну и с меньшим КУ. Тут нужно смотреть по месту.

Бывают случаи, когда берут внешнюю антенну с малым КУ и получают на входе репитера сигнал ≈ -90 dBm и хуже. В этом случае, радиус уверенного приёма от внутренней антенны репитера, всего пару метров. Говорить о покрытия сотен квадратных метров, тут не приходится.

Наша задача, добиться максимального уровня сигнала от нужных базовых станций.

Предполагается, что вы уже примерно знаете в какой стороне находятся базовые станции сотовых операторов. Осталось установить кронштейн с нужной стороны дома и точно навести антенну на базовую станцию.

Есть два способа измерение принимаемого сигнала на внешнюю антенну:

1. Использовать USB 3G/4G модем, переведенный в режим «только 2G, 900 МГц» и подключенный к выходу внешней антенны.
2. Подключить внешнюю антенну к GSM репитеру, слегка поворачивать антенну и на смартфоне смотреть уровень сигнала (с помощью программы G-MoN или аналогичной).

В данном случае использовался первый способ с USB модемом Huawei E3372.

Преимущества использования USB модема:

• Измерения уровня сигнала прямо с выхода внешней антенны (соответственно будет известен уровень сигнала на входе GSM репитера).
• Видно все секторы/соты всех сотовых операторов.
• Видно частоты и номера каналов всех секторов/сот (благодаря этому, мы можем определить, используются ли GSM или EGSM диапазоны на БС у сотовых операторов).

Получить данную информацию можно с помощью AT команды: AT^NETSCAN

Антенна со встроенным роутером

Внутрь корпуса антенны встраивается 4G-модем, иногда вместе с роутером. Цель таких решений – избежать потерь на коаксиальном кабеле, увеличить длину кабеля от антенны до точки подключения и упростить монтаж кабеля, так как он более гибкий.

Такой корпус получился.

Обратная сторона этой медали — все модемы и роутеры по паспорту предназначены для работы в температурных режимах от 0 до 40 градусов по Цельсию. Потому такие решения живут не более двух лет, и в немалом количестве случаев «умирают» в первую зиму. Также в последнее время на рынке стали появляться надежные решения со встроенными 4G-роутерами. Например, достаточно дорогой Zyxel LTE7460-M608 или модели компании RF-Link R832 и RF-Link R850.

Антенна Zyxel, которая может работать на улице.

Кстати! Пару слов о решении, представленном на картинке ниже. От него толку практически нет. Если вы свой модем или роутер поставите на подоконник на втором этаже, где уровень сигнала обычно лучше, результат будет явно не хуже, а в некоторых случаях даже лучше.

Внутренний элемент системы.

Выбор подходящего оборудования

Перед тем, как приобретать определенную модель ретранслятора сигнала, нужно ознакомиться с основными характеристиками такого рода оборудования. Невозможно отыскать прибор, подходящий всем без исключения, потому что условия эксплуатации ни в одном случае не бывают идентичными. То, что может исправно функционировать у вашего соседа, может не подойти для ваших целей и наоборот.

Итак, в процессе выбора следует обратить свое внимание на следующие моменты:

1. Спектр охватываемых частот. Большая часть мобильных операторов РФ работают в сетях «CDMA «, «GSM 900» и «3G «. Именно на это и делают акцент российские изготовители усилителей сигнала. А в том случае, если ваш провайдер предоставляет связь, к примеру, в сети «GSM 1800», то устройство без поддержки этого протокола вам точно не будет полезно. Аналогичное относится и к связи «3G».
2. Удаленность дома/дачи от ближайшей станции. Эту информацию можно узнать посредством обзвона «горячих линий» операторов. Также можно воспользоваться специальным программным обеспечением, показывающим необходимые точки прямо на карте. К примеру, можно загрузить на смартфон приложения «openSignal «, «Network Cell Info «и «Antennas «. Если сотовая вышка находится рядом с вашей дачей/домом, то вы сможете добиться хорошего качества сигнала. Станции, стоящие в десяти-пятнадцати километрах от вас, можно даже не рассматривать в качестве вариантов. Если же станция именно вашего оператора расположена на существенном отдалении, то желательно приобрести «симку» другой фирм, или же подобрать усилитель большей мощности. Кстати, коэффициент усиления прибора (его чувствительность) для использования на даче или в загородном доме не должны быть менее 60 дБ.
3. Мощность сигнала в месте установки не должна быть менее одной «палочки». Определить это можно даже посредством смартфона с установленной карточкой SIM. Если вы живете в сельской местности, то можно для этого воспользоваться специальными программами, которые пригодятся и для последующей настройки оборудования.
4. Материал, из которого сделаны стены, а также площадь квартиры, дома или дачи. Эти моменты очень важны для подбора усилителя необходимой мощности. Для жилища с двумя и более комнатами и кирпичными стенами, рекомендуется приобретать устройство с максимальной выходной мощностью не менее 20 мВт.
5. Сколько пользователей будет подключено. Качественный усилитель GSM -сигнала не должен иметь ограничений на количество одновременно работающих подключений.

На какие еще нюансы обратить свое внимание при выборе:

• Если вам никогда не доводилось настраивать такие прибору своими руками, то лучше приобрести устройство, оснащенное автоматической системой усиления.
• Провод, который соединяет модем и антенну или модули, должен вносить минимальное затухание сигнала. Как правило в сотовой связи используется коаксиальный кабель 50 Ом. Если продавец пытается убедить Вас в том, что обычный телевизионный кабель будет работать не хуже, то стоит усомниться в правильности выбора.
• В комплекте с усилителем нередко идут всевозможные переходники, к примеру, разъем «CRC 9», предназначенный для подсоединения к модему USB .

Нежелательно приобретать оборудование, у которого антенна внутри не отделяется от корпуса. Это лишь создаст дополнительные трудности.

При подборе места покупки, предпочтение лучше отдавать тому магазину, в котором изделие вам смогут поменять или принять обратно, если вам не подошло оно.

Некорректная установка внешней антенны

Чтобы усиление сигнала сотовой связи в квартире и на даче работало максимально эффективно, важно правильно определить место установки внешней антенны, где сигнал с базовой станции оператора будет самым лучшим и уверенным, с минимальными естественными препятствиями на его пути. При усилении сигнала сразу двух-трех операторов необходимо выбрать точку, от которой открывается доступ сразу ко нескольким соответствующим вышкам связи

Диагностировать направление сигнала можно с помощью вашего мобильного телефона: в том месте и направлении, где уровень сигнала на телефоне будет самым высоким и стабильным, установите и надёжно закрепите внешнюю антенну.

Некоторые донорные антенны при установке на кронштейн удобно направляются почти на 360 градусов. В перспективе это помогает быстро перенаправить антенну при изменении конфигурации сети на местности.

Технические характеристики

Основными техническими характеристиками стандартной соты GSM-сети являются:

1. Рабочий стандарт связи. В современной сотовой связи и мобильном интернете используются несколько стандартов с различными частотами радиоволн:
   • стандарт GSM 900, частота 900 мегагерц, используется в сельской местности, имеет повышенную дальность;
   • стандарт GSM 1800, частота 1800 мегагерц, используется преимущественно в городах и может обслуживать больше абонентов, чем GSM 900;
   • стандарт 3G, иначе UMTS (WCDMA), частота 2100 МГц — только для интернета;
   • самый новый стандарт 4G (LTE), частота 2500 МГц — только для интернета.
2. Коэффициент усиления (КУ). Показывает, насколько выше становится сигнал после обработки системой. Измеряется коэффициент в децибелах (дБ). Чем больше эта величина, тем сильнее станет слабый сигнал. Для получения наилучшего эффекта, даже если связь неустойчива снаружи помещения, общий коэффициент усиления системы не должен быть меньше 70 дБ;
3. Выходная мощность сигнала. От нее зависит максимально возможная площадь покрытия системы усиления. Например, система с выходной мощностью в 0,1 Вт будет покрывать помещение площадью до 200 квадратных метров.

Рекомендация! Узнайте у своего оператора, какой стандарт используется в вашей местности, и приобретайте соответствующую систему усиления.

Усилители для дачи

К усилителям для дачи особых требований нет. Обычно это один- или двух-диапазонные репитеры малой мощности. Их рекомендуется подобрать с помощью программы, которая покажет частоту частотного диапазона в вашем районе. Вопрос выбора частоты стоит остро, поскольку сотовые операторы работают во всех 5 частотных диапазонах, а купить усилитель на 5 частот — достаточно дорогое и нерентабельное удовольствие.

У антенны не должно быть помех.

Выглядит технологично, не не в таком интерьере.

Потому надо потратить 5-10 минут своей жизни и воспользоваться программой — например, для Android можно скачать программу «Сотовые вышки». Сразу при запуске в верхнем левом углу можно увидеть частоту в MHz.

Так лучше.

Если у вас в семье используют SIM-карты разных операторов, вероятно, понадобится двух-диапазонный репитер. Например, репитер с частотами 1800 + 2100 МГц может усилить сразу три стандарта связи – GSM, 3G, 4G.

Антенны

Не следует экономить на антеннах. Серьёзно отнеситесь к выбору антенн, кабеля и разъемов. Неправильно сделанный выбор сведёт к нулю все ваши старания.

СОВЕТ 2

Не покупайте GSM репитеры на Aliexpress в комплекте с антенными. И уж точно не покупайте комплекты, где внутренняя антенна подключается сразу к репитеру (пример смотри на фото).

Антенны которыми комплектуются GSM репитеры не качественные, а подключать антенны сразу напрямую к репитеру вообще нельзя (антенны и репитер должны быть разнесены в пространстве). Мало того, нам попалась антенна с оторванной центральной жилой.

Купите отдельно GSM репитер и уже в профильных магазинах купите качественные антенны, кабель и коннекторы (или готовые сборки). Да, они скорей всего, будут стоить дороже самого репитера, но это того стоит.

Хорошим подтверждением сказанного, будет наша статья: Доводим до ума установленный репитер GSM 900

Внешняя уличная антенна

В местах с плохим или практически полным отсутствием сигнала от базовых станций сотовых операторов, выбирайте направленную антенну с максимальным коэффициентом усиления (КУ). Антенна должна работать в том же частотном диапазоне, что и репитер. В нашем случае 900 МГц.

Замечание от 28/07/2018

Не рекомендуется брать антенны сделанные из алюминиевых трубок. Из-за плохой герметизации, в трубки попадает вода, что весьма ухудшает их свойства.

Большинство китайских антенн именно такие и мы уже столкнулись с данной проблемой, когда помогали соседям в деревне, восстановить работу давно установленного GSM репитера.

Мы использовали антенну АX-914Y.

Выносная направленная антенна AX-914Y

Грозозащита

Если внешняя антенна установлена высоко и есть вероятность попадания молнии, установите .

Внутренняя антенна для помещения

Внутреннюю антенну тоже лучше брать направленную (подробней об этом ниже).

В нашем случае используется Omni Broad Range.

Антенна Omni Broad Range

Антенна Omni Broad Range в доме

Эта антенна универсальная, подходит как для 2G сетей сотовой связи GSM 900, 1800 так и для 3G (2100 МГц), LTE (2700 МГц) и Wi-Fi (2400 МГц).

Диаграмма направленности в вертикальной плоскости 60 градусов. Т.е. основной лепесток диаграммы направленности у антенны, направлен вниз.

Эта антенна обеспечит максимальный уровень сигнала под собой и по сторонам, вверх она будет давать минимальный уровень сигнала, соответственно её нужно вешать на потолок.

Обновление от 05/05/2018

Можно взять более дешёвую антенну: Внутренняя GSM антенна AO-700/2700-4

Она стоит в два раза дешевле, примерно 600 руб. По характеристикам, она схожа с Omni Broad Range. Реальные характеристики не замеряли.

Что такое усиление сигнала GSM и 3G

Принцип действия данного вида радиоволн тот же, что и волн передачи телевизионного или радиосигнала. Основное отличие между ними — частота волны.

Чем больше частота, тем меньшего размера можно изготовить приемную антенну и больший объем информации передать. Миниатюрными размерами своих телефонов со встроенными антеннами мы обязаны именно высокой частоте сигнала.

Увеличение частоты сигнала может привести и к негативным последствиям, а именно к уменьшению расстояния, на котором обеспечивается устойчивая связь. Высокочастотный сигнал (GSM и 3G), не может «огибать» крупные препятствия. Высокие здания, деревья и другие предметы ослабляют сигнал.

Усиление слабого сигнала — это увеличение его амплитуды и мощности. А в целом — качества связи. Усилить слабый сигнал сотовой связи можно так:

• Приобрести готовый комплект усилителей. Стандартный «набор» включает в себя внешнюю антенну, репетир, внутреннюю антенны, источник питания и кабель, соединяющий систему;
• Купить отдельные элементы усиления. Например, репетир или внешнюю антенну высокой мощности. Такая покупка позволит Вам немного сэкономить денежные средства.

Возможно Вас заинтересует информация про заземление электроприборов. Подробнее о том, как сделать заземление в частном доме, читайте здесь.

А в этой статье читайте про утепление пола в частном доме.

Комплектация

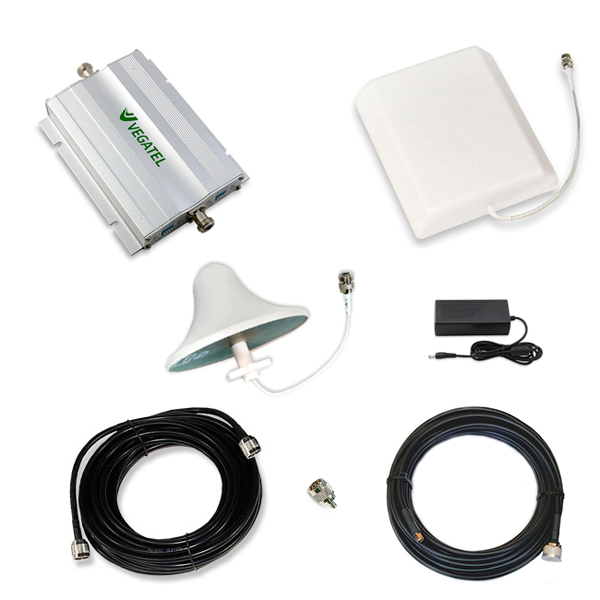

Главная составляющая комплекта для усиления сотовой связи на даче является репитер. Именно с его помощью увеличивается мощность сигнала. К нему крепятся антенны и шнуры для удлинения и фиксации антенн на расстоянии. Совокупность этих деталей составляют комплект.

Принцип действия комплекта прост. Он понятен исходя из функции антенн. Они выполняют функции приема и передачи сигнала сотовой сети.

Комплект оснащается двумя антеннами:

• уличной;
• комнатной.

Уличная направляется в сторону ближайшей базовой станции. Комнатная является ненаправленной и создает вокруг себя площадь усиленного сигнала.

Если площадь необходимого покрытия очень большая, следует дополнительно установить дополнительные комнатные антенны. Это обеспечит хорошую и стабильную связь в помещении. Необходимо это, чтобы оптимизировать прохождение радиоволн через большое количество стен, металоконструкций и прочих препятствий. Большое помещение предполагает использование нескольких ретрансляторов.

Установка репитера на даче – это прекрасное решения для домов, куда не проложен проводной интернет.

Цена на усилитель варьируется в зависимости от производства и набора функций.

Основные элементы стандартной системы усиления

Как правило, все элементы для создания соты продаются комплектом, но могут приобретаться и по отдельности.

Зона радио охвата или сота обычно включает в себя следующие компоненты:

Внимание! Антенна устанавливается в месте наилучшего приема, как правило, на крышах домов, балконах. Лучше направить ее на ближайшую станцию сотовой связи (вышку).

• • Сотовый репитер. Он принимает слабый сигнал от внешней антенны, усиливает его и, в виде электрического сигнала, передает на внутренние антенны через делитель мощности по кабелям. И, наоборот, принимает сигнал от внутренних антенн, усиливает и передает на внешнюю антенну;
  • Внутренняя антенна. Устанавливаются в необходимом количестве внутри зданий;
  • Делитель мощности — устройство, согласующее передачу и прием сигналов между внутренними антеннами и репитером. Устанавливается, как правило, вблизи репитера;

Совет! Установите делитель мощности и репитер недалеко от внешней антенны. Это позволит снизить искажения и потери мощности сигнала.

• Кабельных линий, которые используются для соединения элементов системы в единое целое и передачи сигнала между устройствами. Чаще остальных применяются коаксиальные кабеля, тип которых подбирается в зависимости от технических характеристик антенн, репитера и делителя мощности. Коаксиальный кабель – это электрический кабель для передачи высокочастотных сигналов;
• Блока питания. В автомобильных системах усиления, питание осуществляется от аккумулятора автомобиля, в стационарных системах — блок питания использует промышленную электрическую сеть.
