Подключение кондиционера. особенности и требования

Монтаж внутренних блоков

Кондиционеры бывают разными, способов установки их
внутренних блоков также много. Разберемся, какие лучше подходят для:

жилого дома,
производственного помещения,
офиса.

Колонный кондиционер

Самым простым монтажом отличается колонный аппарат. Его
просто ставят возле стены на пол и закрепления здесь никакого не требуется.
Обычно подобные модели приобретают для офисов либо холлов, площадь которых
превышает 100м2.

Важный нюанс: чтобы воздушный поток распределялся наиболее
равномерно и охлаждал помещение целиком, колонную модель внутреннего блока лучше
поставить по центру стены.

Настенный кондиционер

Настенные варианты сплит-систем применяют в помещениях,
площадь которых составляет от 15м2 до 50м2: магазинах, квартирах, офисах. Для
них не требуется переоборудовать комнату, так как внутренний блок просто крепят
на стене посредством кронштейнов. Перед приобретением такой техники обязательно
надо рассчитать вес, которые способна выдерживать стена (различные модели весят
7кг-17кг).

Важный нюанс: климатическое оборудование не целесообразно
размещать рядом с массивными предметами мебели (они будут препятствовать течению
воздушных потоков), а также в непосредственной близости к тем местам, где люди
проводят много времени (над рабочим столом, над кроватью и т.п.). Ведь
направленное попадание на человека холодных воздушных масс может привести к
появлению простудных заболеваний.

Канальные и кассетные кондиционеры

Кассетные и канальные аппараты монтируют в конструкцию
подвесного потолка. Благодаря этому они не занимают ни сантиметра полезной
площади помещения. Сам же внутренний блок является практически незаметным. Лучше
всего подобное оборудование приобретать в период строительных либо ремонтных
работ (пока еще потолочную конструкцию не начали возводить).

Установка одной такой мощной сплит-системы позволяет
обслуживать торговый зал, кафе либо производственное помещение с площадью от
200м2 до 400м2. В связи с этим внутренний блок целесообразно разместить по
центру потолка – это позволит потокам охлажденного воздуха распределяться
равномерно по четырем направлениям.

Напольно-потолочный кондиционер

Уникальным вариантом климатического оборудования является
напольно-потолочный кондиционер. Такой вариант хорош для строений с панорамными
окнами, где отсутствуют подвесные потолки. Закрепить внутренний блок можно у
пола на стене. При этом охлажденный поток воздуха будет подниматься наверх, а
потом расходиться во все стороны.

В случае, когда особенности помещения не позволяют так
поступить, блок можно закрепить и на потолке. В этом случае воздушный поток
пойдет вдоль потолка и опустится книзу. Таким образом, холодный воздух не будет
напрямую попадать на человека.

Что представляет собой зимний комплект для кондиционера

Одна из основных деталей кондиционера – это компрессор, внутри которого находится масло. При низких температурах это масло густеет, и работа компрессора «на холодную» сказывается на надежности и эффективности процесса теплообмена (может привести к поломке устройства). Поэтому необходима положительная температура для теплого пуска.

В процессе охлаждения на внутреннем блока сплит-системы образуется конденсат, который обычно выводится на улицу через дренажный шланг. Чтобы вода в этом шланге не замерзла, потребуется его подогрев.

И еще один важный и самый сложный момент — это то, что при отрицательных температурах на улице, требуется поддерживать определенную температуру конденсации. Конденсация, в нашем случае, это момент перехода фреона из газообразного состояния в жидкостное. Звучит всё это сложно, не правда ли? Но заключается эта регулировка в контроле температуры конденсации за счет изменения скорости вращения вентилятора. Вот загнул! Другими словами, скоростью вентилятора регулируется скорость отдачи тепла внешним блоком.

При низких температурах процессы испарения и конденсации нарушаются, что может привести, например, к обмерзанию испарителя или попаданию в компрессор жидкого хладагента. Регулировка температуры конденсации позволяет избежать этих проблем и обеспечить необходимые условия теплообмена.

Таким образом, чтобы сплит-система безотказно работала зимой на охлаждение необходимо решить перечисленные нами проблемы. А решить их можно установкой трех дополнительных деталей:

тэна для нагрева компрессора;
тэна для нагрева дренажа;
регулятора давления конденсации (регулятор скорости вращения вентилятора).

Собственно из этих трех основных деталей и состоит зимний комплект. Кроме этих опций для использования зимой существует еще подогреватель дренажного поддона внешнего блока. Но о нем сегодня говорить мы не будем, а разберем подробнее, как работает каждый из основных элементов.

Начнем с самого простого – с нагревательных тэнов. Для того чтобы «подогреть» компрессор, по кругу его картера устанавливается специальный нагревательный тэн. Также нагревательный элемент устанавливается на выходе дренажного шланга.

Регулятор давления конденсации представляет собой блок, который устанавливается во внешнем устройстве «сплита» и подключается к нему. У этого регулятора есть датчик, который контролирует температуру радиатора внешнего блока. Основываясь на информацию с этого датчика, регулятор изменяет скорость вращения вентилятора. Осуществляется это путем встраивания его в провод вентилятора. Пусть звучит это не совсем корректно, но будет более понятно.

На что обращать внимание при выборе «зимних» комплектующих

одной из важных характеристик регулятора является его рабочая температура. Большинство регуляторов способны работать до -30, но существуют модели, работающие до -40. Поэтому, температурный параметр, присущий вашему региону, необходимо учитывать;
мощность нагревателя картера также бывает разной. Зависит она от размеров и производительности самого компрессора. Соответственно чем он крупнее, тем мощнее тент потребуется. Также необходимо померить диаметр компрессора и подобрать соответствующую длину нагревателя;
нагреватели дренажа в основном различаются по их длине.

Установка кондиционера без вакуумного насоса

Если длина трассы менее 5 метров, то кондиционер может быть установлен без вакуумного насоса. Для этого потребуется:

Открутить все заглушки на портах.
Далее берется шестигранный ключ, который подбирается по размерам нижнего порта.
Далее ключ вставляется в порт и прокручивается на 90 градусов. В это время выходит фреон, который, вместе с воздухом и фреоном, создает избыточное давление.
На порту имеется золотник, который на некоторое время сжимается. В это время выхолит смесь газов, которая выносит воздух и аргон.
Далее повторяем предыдущие действия. Если трасса в 4 метра, то на этом будет достаточно, если 3 – то следует повторить еще раз.
На выход с золотником накручивается заглушка.
С помощью шестигранника открывается нижний и верхний порт, куда впускается фреон.
Система готова к работе.

Итак, алгоритм работы

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

приветствуется наличие дифференцированного реле или надежного заземления;
она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Полезные рекомендации

Для более полного и детального представления о всех
достоинствах и недостатках выбранной модели, почитайте отзывы покупателей на
форумах. Столкнувшись с вопросом монтажа, они сообщат много таких нюансов,
которые продавец вам вряд ли сможет поведать.

Чтобы приобрести кондиционер по наиболее выгодной цене,
делайте это зимой либо осенью, когда сезон уже закончился. В этот период многие
производители предлагают хорошие скидки.

Чтобы оборудование работало безотказно, его надо правильно
установить. Лучше это доверить специалистам. Закажите услугу сразу же при
покупке.

Крепления и комплектующие лучше использовать специальные,
которые предназначены для установки климатической техники. Так будет снижен риск
поломок.

назад в раздел “Бытовая техника”

Из чего состоит сплит-система

Сплит-система состоит из двух блоков — внутреннего, который располагается в помещении, и внешнего, уличного. Во внешнем блоке находятся:

вентилятор для обеспечения циркуляции воздуха через воздушный теплообменник;
конденсатор, где охлаждается и конденсируется фреон;
компрессор для сжатия фреона и нагнетания его в холодильный контур;
блок автоматики.

Во внутреннем блоке сплит-системы находятся:

система фильтров грубой и тонкой очистки;
вентилятор для обеспечения циркуляции охлажденного воздуха в помещении;
воздушный теплообменник для охлаждения воздуха;
жалюзи для регулировки направления воздушного потока.

Где лучше располагать внутренний блок

Внутренний блок следует размещать в помещении таким образом, чтобы струя воздуха не была направлена непосредственно на людей. В противном случае использование кондиционера во время жары провоцирует простудные заболевания.

Установка внутреннего и внешнего блоков и прокладка трассы

Трассой называются фреоновые и электрические коммуникации, которые прокладываются между блоками. Фреон подается по медным трубам, покрытым теплоизоляцией, которые подключаются к блокам при помощи штуцерных конических соединений. Подсоединение возможно осуществить только силами квалифицированных специалистов и с применением специализированного инструмента.

Если установка сплит-системы проводится на этапе ремонта в помещении, коммуникации прокладывают в стенах, которые специально для этого штробируют

Важно при этом не замуровать в стену какие-либо стыки трубок и проводов, к ним должен быть обеспечен доступ. Если в помещении уже был сделан ремонт, коммуникации прокладываются в коробе поверх стены

Установка внутреннего блока

Внутренний блок размещают в помещении таким образом, чтобы охлажденная воздушная струя не встречала на своем пути никаких препятствий. Циркуляция воздуха в помещении должна быть свободной.

Установка внешнего блока

Внешний блок устанавливается таким образом, чтобы исключить его повреждение падающими сосульками, заливанием дождем или заваливанием снегом. Возможна установка внешнего блока на незастекленном балконе. Место установки внешнего блока должно обеспечивать удобство осмотра и проведения техобслуживания.

Где установить кондиционер, решить довольно просто. Как установить — более сложный вопрос, даже если у вас есть схема установки кондиционера. Установка кондиционера своими руками невозможна принципиально, а профессиональная установка обойдется в сумму от $170 до $250. Иногда встречаются предложения по установке сплит-систем и за $100. Однако, это крайне сомнительная экономия, которая может привести к выходу кондиционера из строя — об этом говорит статистика. До 80% поломок кондиционеров в Москве и Санкт-Петербурге происходит из-за того, что не соблюдаются правила установки кондиционера.

Кстати!

Распространено мнение, что лучше всего монтировать сплит-систему с привлечением промышленных альпинистов. Этот подход может сослужить вам плохую службу, поскольку привлекать альпинистов тогда придется и далее — для любого ремонта и обслуживания. Если возможно осуществить монтаж внешнего блока через окно или с привлечением автовышки, выбирайте именно эти варианты.

Знать основные принципы установки кондиционера полезно, чтобы понимать, что именно делают монтажники, и правильно сформулировать вопросы к ним. Самостоятельный монтаж климатического оборудования чреват ошибками, которые обойдутся дороже, чем профессиональные работы.

Порядок монтажа и особенности проведения работ

Монтаж сплит-системы своими руками состоит из установки блоков и прокладки всех необходимых коммуникаций

Важно придерживаться инструкции от производителя оборудования, ведь каждая модель имеет свои особенности, которые влияют на способ и место установки

Монтаж внутреннего и наружного блока

Установка внутреннего блока начинается с выбора места. Следует убедиться, что в местах крепления не проходят электрические коммуникации и трубы водопровода.

Прежде всего, крепиться пластина, на которую затем надевается сам блок. Необходимо выполнить обязательное условие, горизонтальный уровень пластины сплит-системы должен быть идеальным.

Поработав с уровнем, следует поставить метки для отверстий

Важно хорошо закрепить нижнюю часть пластины, где находятся защелки для корпуса внутреннего блока сплит-системы

После успешного монтажа пластины внутренний блок надевается сверху и заходит в пазы, что позволяет жестко удерживаться на стене.

Отверстие под коммуникации должно быть на такой высоте, чтобы дренажная трубка шла по наклону к наружному блоку (уклон – 1 см на 1 м). Диаметр отверстия должен быть не менее 5 см. Лучше сделать два отверстия – под провода с медными трубами и отдельно для дренажной трубки.

Для разметки крепления наружного блока следует помнить, что опять нужно соблюдать уровень и тот факт, что дренажная трубка должна идти по наклону. Соответственно, уровень наружного блока ниже, чем уровень внутреннего блока сплит-системы.

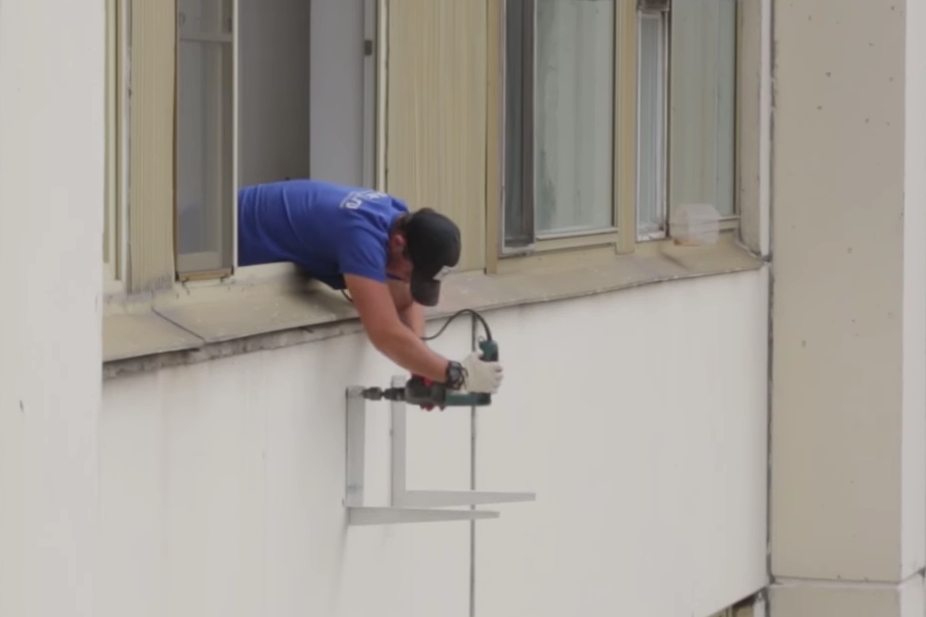

Сначала устанавливаются кронштейны. Каждое отверстие в них должно быть использовано по назначению. Чем больше анкеров будут удерживать основу, тем больше шансов, чтоб блок не упадет. Установка самого блока на кронштейны осуществляется с помощью болтов.

Прокладка коммуникаций

Первым делом прокладываются медные трубки. Определившись с длиной, они обрезаются специальным инструментом, который указывался выше. Края необходимо тщательно обработать напильником.

Сверху на трубы надеваются изоляционные трубы, которые служат для поддержания температуры. Стыков изоляции быть не должно. Сверху все плотно проклеивается армированным скотчем

Важно! Во время протягивания труб через отверстие, необходимо закупорить доступ вовнутрь, чтобы избежать попадания грязи и строительного мусора

Кабель проводить достаточно легко. Зачищенные провода нужного размера протягиваются через отверстие и соединяют блоки сплит-системы.

Чтобы найти, где подключать провода, необходимо открыть крышечку, которая находится выше креплений для медных труб на блоках. Рекомендуется изучить крепления для проводов перед монтажом системы, чтобы во время процесса не возникало проблем.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

Прямое подключение к розетке.
Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

климатическим системам оконного типа;
любым при мощной электрической сети в жилом помещении;
временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

схему работы кондиционера;
общую схему подключения;
электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

старая проводка с использованием алюминиевой проволоки;
некачественное сечение проводов, которые могут не выдержать нагрузки;
отсутствие заземления и защиты от перепада напряжения;
критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
медная проводка;
соответствие диаметра провода требованиям;
наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Как подключить кондиционер к электросети?

На завершающей стадии установки производится подключение медных труб и дренажа кондиционера к электросети по схеме. С последним дела обстоят намного проще, в нижней части внутреннего блока есть вывод, именно туда и вставляется дренаж.

После этого необходимо подключить медные трубы. Начинать работу нужно с внутреннего блока. На его боковой стене имеется два порта, один со штуцерами большого, а другой – маленького размера. Начинать можно с любого.

Весь процесс работы состоит в следующем:

С мест подключения медных труб нужно снять гайки.
Затем снимаются заглушки и проверяется ровность краев.
На трубы надеваются накидные гайки

Важно не перепутать направление резьбы.
Развальцовываются края труб и зажимаются в держателе.
Устанавливается вальцовщик и закручивается винт.
Заканчивать вальцевание следует после того, как цилиндр перестанет опускаться.
Развальцованный край проводится к выходу внутреннего блока и, с помощью накидной гайки, соединяется.
Таким же образом подключается и внешний блок.

Подключение кондиционера к электросети своими руками

Электросхема подключения кондиционера дома может быть только однофазной. Сделать это можно через розетку или с помощью провода, проведенного к электрощиту.

С помощью розетки

Для начала следует проложить кабель от испарителя к наружному модулю. Для этого:

Прокладывается провод для соединения блоков.
Проводится линия к электрощитку. Сюда входит кабель и автомат для защиты от перегруза.
Если устройства имеют среднюю мощность, значит, их можно подключить без такой линии. Делается это напрямую в розетку.

Как подобрать розетку?

Она должна соответствовать следующим требованиям:

Иметь надежное заземление.
Соответствовать параметрам производителя кондиционера.
Все провода должны быть медные.
Розетка должна подключаться к щитку через автомат защиты.

Розетка для системы кондиционера

С помощью отдельного кабеля

Этот способ считается самым надежным и безопасным, особенно, если установить устройство защиты отключения, которое защитит систему от перепадов напряжения.

Требования для такого подключения:
