Установка радиатора отопления

Правила подключения радиаторов отопления

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать. В каждом конкретном случае оптимальной будет своя система

Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе

Монтаж

Монтаж алюминиевых радиаторов можно заказать у специальной организации либо выполнить своими руками. При этом нужно знать последовательность действий, как проводить их наиболее правильно.

Подготовительные работы

Прежде чем начинать монтаж радиаторов своими руками, нужно рассчитать места их крепления и установить кронштейн. Для этого делают расчет, основываясь на строительных правилах установки радиатора:

Не менее 10-ти см от подоконников,
Около 12-ти см от пола,
От 3-х до 5-и см от стены.

К стене кронштейн нужно крепить с помощью дюбелей, заделывая просверленные для них отверстия цементным раствором. Радиатор может быть напольный, то есть иметь в комплекте напольный держатель — подставку. При этом к стене его нужно крепить несильно, лишь для поддержки равновесия.

Сборка радиатора

Сам радиатор перед подключением нужно собрать, то есть установить необходимые элементы:

Ввернуть радиаторные пробки и заглушки,
Подсоединить запорную арматуру,
Собрать терморегуляторы,
Проверить надежность ниппелей,
Крепить воздушные клапаны

Схема того, как разобрать алюминиевый радиатор и провести его сборку, должна прилагаться к новому прибору.

Затем радиатор можно укрепить на кронштейн. При этом крюки должны быть расположены между секциями. Также кронштейн участвует в процессе регулировки уровня установки радиатора.

Схема подключения

Схема подключения алюминиевого радиатора может быть:

диагональная,
боковая,
нижняя.

Алюминиевые радиаторы с нижним подключением установлены на напольный кронштейн

Подключение

Теперь можно подсоединить радиатор к системе. Для этого:

Убедитесь, что в системе нет воды или она перекрыта в точках установки,
Соедините секции с помощью затяжки на ФУМ-ленту,
Закрепите радиатор к трубам посредством сгонов,
Обязательно проведите опрессовку системы.

Общие требования к подключению

Перед монтажом устройства его необходимо правильно собрать. Подробные инструкции обычно прилагаются поставщиком к самому оборудованию.

Сборка радиатора

Порядок действий по сборке прибора следующий:

вкрутить заглушки и пробки в радиаторе;
присоединить запорную арматуру;
прикрепить регуляторы температуры;
осмотреть ниппели на надежность;
присоединить воздушные клапаны головками вверх.

Установка прибора

Монтаж алюминиевых радиаторов можно выполнить самостоятельно. Для правильной установки необходимо четко соблюдать все требования и правила. Перед началом работ следует провести расчеты. Прибор должен располагаться на расстоянии от подоконника не менее 10 см, от пола не менее 12 см и от стены не менее 3 см. Затем необходимо прикрепить кронштейны с помощью дюбелей. Отверстия замазываются цементной смесью. Радиатор крепится к стене.

После установки алюминиевого прибора на кронштейны можно приступать к подключению. Для этого понадобится трубный ключ. Перед этим убедитесь, что система отопления отключена. Затяните секции на ФУМ-ленту. Далее к трубам крепится радиатор при помощи сгонов.

После всех проведенных работ по подключению проводится опрессовка устройства. Каждый элемент должен заполняться теплоносителем постепенно, для того чтобы избежать удара давлением внутри радиатора. Упаковочная пленка снимается после завершения подключения. Она защищает прибор от механических повреждений.

Алюминиевые радиаторы следует проверять два раза в год. Рекомендуется также периодически спускать полностью воду на две недели.

Разметка радиаторов с кронштейнами

Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.

Разметка установки кронштейнов батарей

Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:

Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.

Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.

Установка, монтаж и замена радиаторов

Очень часто установка радиатора требуется при монтаже отопительной системы или замене какого-либо радиатора. Для установки радиатора необходимо иметь подходящий инструмент и достаточно времени.

Стандартный набор инструментов для выполнения данной задачи: шуроповерт, пассатижи, рулетка, карандаш, строительный уровень, ударная дрель, ключ для закручивания патрубков.

Для монтажа секций радиатора будет необходим специальный ключ, поэтому лучше всего обратиться за помощью к специалисту. При установке биметаллических радиаторов не нужно пользоваться напильником или наждаком для зачистки поверхностей соединения.

Установка радиатора

Общие правила установки радиаторов применяются для всех типов радиаторов, независимо от того, алюминиевые, биметаллические, стальные или они чугунные

Для обеспечения хорошего теплообмена в помещении и хорошего движения теплого воздуха при установке важно соблюдать установленное расстояние:

Для правильной циркуляции нагретого воздуха необходимо, чтобы расстояние от верхней решетки радиатора до подоконника было около 5-10 см. Такое расстояние хорошо сказывается на теплоотдаче отопительного прибора.
Нижнее расстояние от радиатора до пола должно быть примерно 8-12 см.
Расстояние между стеной и радиатором должно быть не менее 4 см. При креплении на стену за радиатором отражающей теплоизоляции может случиться так, что стандартные крепления для батарей окажутся короткими. В таком случае необходимо приобрести крюки-фиксаторы требуемой длины.

Если монтаж радиатора сделан правильно, то это 90% отличной работы системы отопления на протяжении долгого времени.

Необходимо помнить, что устанавливать радиатор необходимо под небольшим уклоном, чтобы в батарее не задерживался воздух. Схема монтажа может быть очень разной, потому что все зависит от способа установки.

Замена радиатора

В зависимости от сложившихся обстоятельств порой требуется замена одного или нескольких радиаторов. Такое может произойти, если постоянно течет радиатор, даже после ремонта. Чтобы отопительная система работа хорошо, лучше всего заменить негодный радиатор. Это значительно сэкономит средства.

Для замены радиатора необходимо придерживаться дальнейшего хода действий:

Произвести аккуратный демонтаж прежней батареи;
Сделать правильную разметку для установки новой батареи;
Закрепить кронштейны и навес для радиатора;
Внимательно сделать сборку монтажного комплекта, крана Маевского, клапана под термоголовку и монтаж крана;
Аккуратно соединиться с трубами отопительной системы.

Выбор радиаторов и комплектующих

Радиаторы

При подключении радиаторов наиболее важными будут такие его характеристики, как мощность и величина рабочего давления. Мощность зависит от разных причин (конструкция, размеры и т.д.) и входит в расчет нужного количества секций. А по величине допустимого давления радиаторы бывают двух видов:

Стандартные, в которых разрешается использовать теплоноситель с давлением воды до 6-ти — 10-ти атм. Они предназначены для систем отопления с автономной подачей воды, как в частных домах и коттеджах. Для этого вида не рекомендуется соединение секций в слишком широкую батарею.
Усиленные, которые могут выдержать давление до 16-ти — 20-ти атм. Такие аппараты возможно установить и в центральную систему отопления высокоэтажного дома. В этом случае можно соединить до 12-ти секций, а при устройстве искусственной циркуляции до 24-х.

Трубы

Для того, чтобы монтаж радиатора и последующее его использование было удобным и надежным, нужно правильно подобрать трубы и другие комплектующие. Так, схема отопления должна предусматривать, что:

Алюминиевый сплав не должен соприкасаться с чугуном и сталью, не имеющими соответствующей антикоррозийной обработки.
Использование медных труб и аксессуаров для алюминиевых радиаторов вообще недопустимо. Это соединение может давать вялотекущую реакцию с образованием газа, который, накапливаясь, может разорвать батарею.
Теплоноситель с высоким центральным давлением лучше подводить по металлическим трубам. Полипропиленовыми и металлопластиковыми трубами лучше пользоваться в щадящих условиях индивидуальных систем отопления.

Аксессуары

В комплекте с алюминиевыми радиаторами поставляются:

Кронштейн стеновой или напольный, с помощью которого вы будете крепить прибор,
Уплотнительные прокладки, монтаж которых в соединение секций исключит образование течи,
Воздухоспусковые клапаны, установка которых поможет убрать лишний воздух из батареи,
Заглушки для крайних секций.

Кроме этого, с алюминиевой батареей обычно продается арматура запорная и для терморегуляции, которую рекомендуется устанавливать на входе и выходе из радиатора. С ее помощью можно не только регулировать температуру в комнате, но также изолировать радиатор от остальной системы для замены, обслуживающих и ремонтных работ.

Монтажные аксессуары, входящие в комплект поставки радиатора

Поэтапная технология подключения алюминиевых радиаторов отопления

Установка алюминиевых радиаторов – не самое сложное дело, если есть инструкция по выполнению работ. Основные нюансы – обвязка радиатора отопления, подбор трубопроводов, сборка приборов и дополнение/отсоединение секций. Последнее требуется для снижения или увеличения мощности агрегата, доступно только для секционных разборных устройств.

Комплектующие для монтажа батареи из алюминия

Мастеру нужен набор деталей и инструментов:

В заводских условиях коллекторы изготавливаются с резьбой правого или левого направления. Это нужно для стыковки дополнительных секций. Чтобы перейти на правостороннюю резьбу покупается переходник.
Для входных отверстий в батарее необходимы заглушки с внешней резьбой. Заглушки покупаются в соответствии с габаритами переходника.
Кран Маевского нужен для стравливания воздуха из системы. Устанавливают прибор в верхнее отверстие радиатора вместо заглушки.
Шаровые краны или американка с накидной гайкой. Приборы пригодятся для замены радиаторов в случае образования протечки. Американка удобнее в монтаже и применении.

Вспомогательные инструменты и материалы:

ключ разводной;
герметичная сантехническая паста;
рожковый ключ;
строительный уровень;
пакля;
угольник;
рулетка;
карандаш;
перфоратор.

Нелишним будет запастись перчатками и фольгированным утеплителем – он пригодится для отделки стены.

Монтаж радиаторов

Разберемся, как правильно установить алюминиевый радиатор отопления своими руками.

Алгоритм работ:

Измерить радиатор. Разметить точки установки. Выверить зоны крепежей по горизонтали, просверлить дырки. Вкрутить кронштейны. При условии установки приборов на опоры, замерить расстояние до контура трубы.
Поместить батарею на горизонтальную поверхность (на пол), запаковать комплектующими. Это пробки, кран Маевского.
На стену закрепить фольгированный утеплитель. Фиксация на скотч или клей фольгой внутрь помещения. Экран снизить теплопотери до минимума. Размер утеплителя – от пола до подоконника, длина по габаритам батареи.

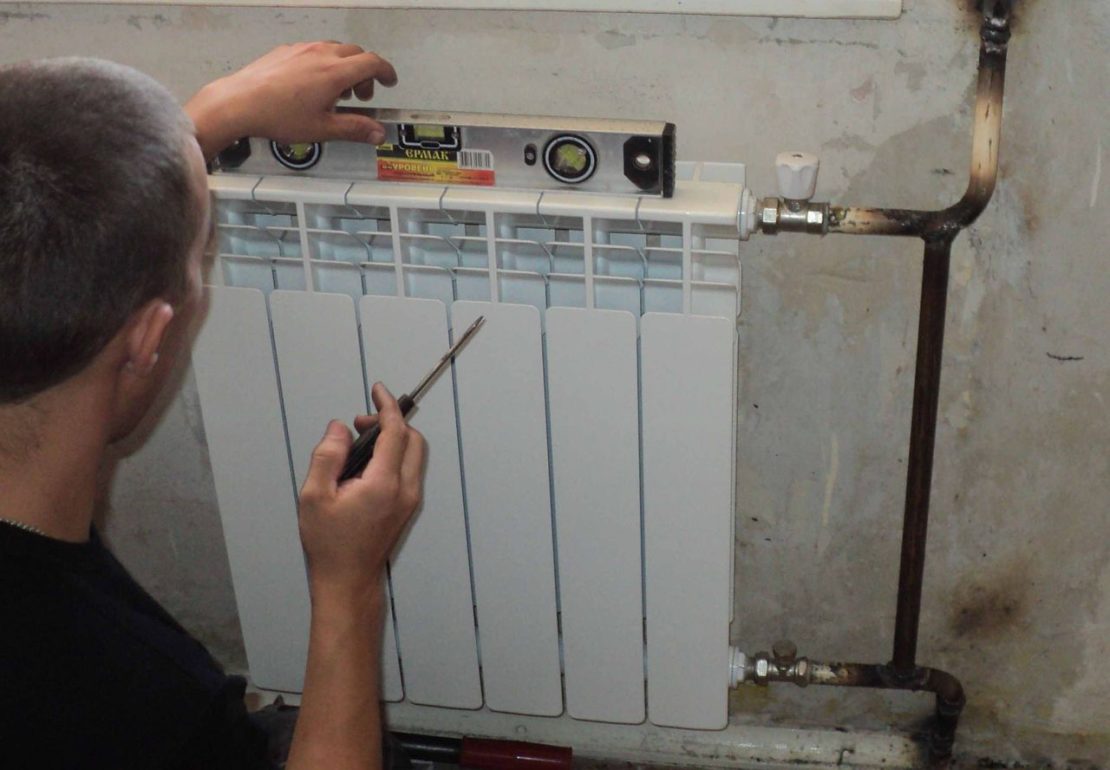

Навесить радиатор на кронштейны или установить на опоры. Проверить горизонтальность размещения, близость и размещение труб для обвязки.
Осмотреть кран с накидной гайкой. На сторону, противоположную от гайки, закрепить детали для соединения с контуром отопления. Для контура из полипропиленовых труб – это компрессионные фитинги, для стальной трубы – сгон с резьбой. Стыковать батарею с контуром отопления.
После врезки в американку уложить прокладки уплотнительные. Присоединить батарею к трубам подачи и обратной циркуляции воды.

Проверить герметичность стыков. Запустить сесть в тестовом режиме, сделать опрессовку. При выявлении дефектов устранить протечки, снова прогнать систему под давлением. Если нет утечки теплоносителя, магистраль включается в постоянную эксплуатацию.

Обвязка полипропиленовыми трубами – принцип выполнения

В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.

Обвязка полипропиленовыми трубами выполняется следующим образом:

в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой;
посредством заранее прикрепленных скоб на стене фиксируются трубы

Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.. Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора

Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Мы уже практически знаем, как правильно подсоединить радиатор отопления . Подсоединение кранов выполняется так:

изначально кран необходимо разобрать;
в радиатор вкручивается штуцер с накидной гайкой;
при помощи специального ключа закручиваем гайку.

Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

уплотнители;
набор ключей;
пакля;
резьбовая паста;
нити для резьбы.

Инструменты и материалы для монтажа радиаторов отопления

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

Две футорки.
Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

Четырех парных футорок.
Одной пробки, соответствующей внутреннему шагу резьбы футорки.
Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Основные схемы подключения батарей отопления

Боковое подключение

Боковое подключение предполагает монтаж входного и выходного патрубков с одной стороны радиатора. В этом случае горячая вода входит через верхний патрубок, а охлажденная вода выводится через нижний. Это важный момент, так как в обратном случае теплоотдача может снизиться вдвое.

Данная схема является наиболее распространенной и применяется, как правило, в квартирах, так как идеально соответствует расположению стояков в многоэтажных домах. В таких строениях стояки отопления пронизывают этажи таким образом, что на каждом из них подключение батарей отопления происходит однотипно. Отличительным моментом этого типа подключения становится возможность установить байпас между магистралями для регулирующей арматуры.

Эффективность работы радиатора при таком подключении составляет около 97%.

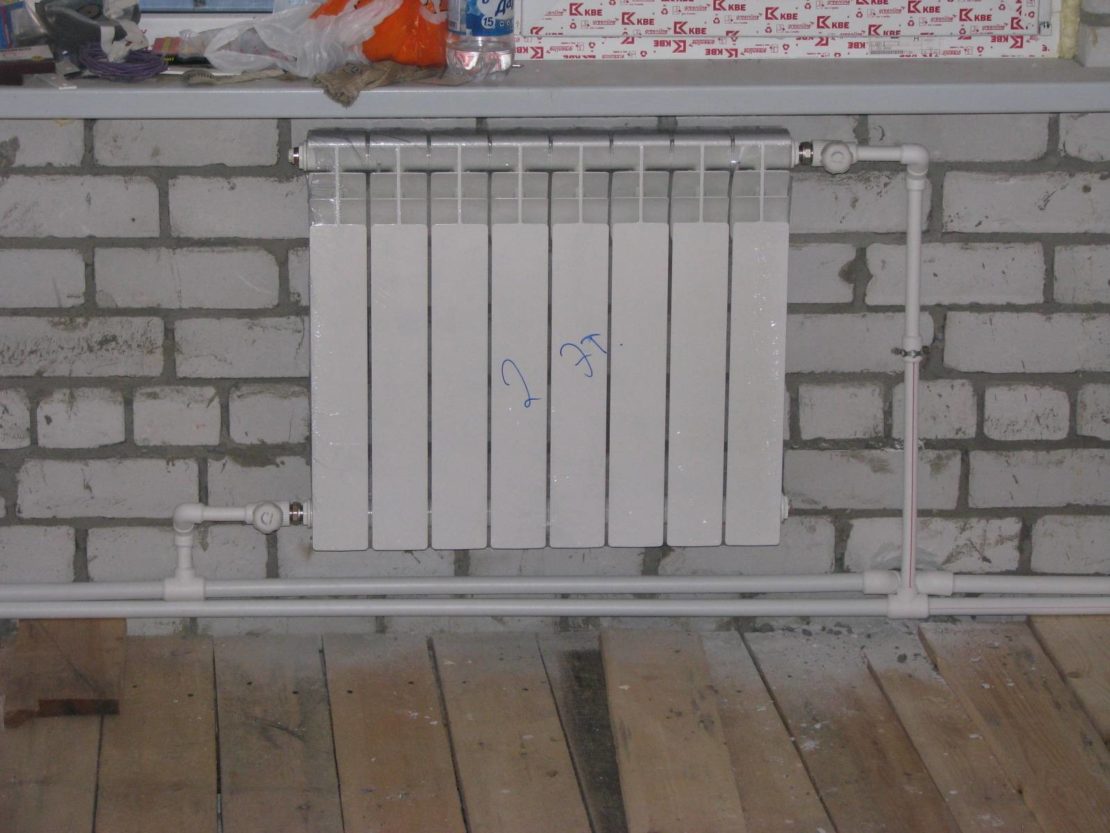

Диагональное подключение

Диагональная схема подключения предполагает подключение трубы, по которой будет входить горячая вода, в верхней части батареи с одной стороны, а трубы, по которой будет отток – в нижней части батареи с другой стороны. При этом теплоноситель равномерно распределяется внутри батареи.

Это наиболее эффективная схема подключения, с максимальной теплоотдачей, что обусловило ее использование преимущественно в частных домах, где тепло является решающим фактором, а дизайн отходит на второй план. Эффективность работы радиатора при таком подключении 100%.

Нижнее подключение

Наименее эффективный в плане теплоотдачи способ подключения, который, тем не менее, довольно популярен, особенно в закрытых системах частных домов. Трубы подводки подключаются к радиатору с обеих сторон в его нижней части. При этом нижняя часть радиатора прогревается лучше верхней. Особенно заметно это в случае засорения и завоздушивания внутренних полостей. Если это произошло, необходимо проводить чистку и удаление воздуха, используя краны Маевского.

Сами трубы достаточно легко скрыть. Их можно закрыть плинтусом или спрятать в стяжку под полом. Такая схема подключения используется в помещениях, где система отопления вмонтирована в пол. Эффективность работы радиатора при таком подключении составляет около 88%.

Конструкция приборов

Алюминиевые панели отопления состоят из секций, которые изготавливаются из сплавов металла с примесями кремниевых добавок. Такой состав делает прибор намного прочнее к механическим повреждениям и воздействию горячих температур. Металлический сплав не подвержен коррозийным разрушениям. Часто для усиления защиты внутренней поверхности от воздействия отопительной жидкости используется тончайшее полимерное покрытие примерно в 50 мкм.

Радиаторные панели выпускаются обычно в стандартном белом цвете. При желании их можно перекрасить эмалью, выдерживающей воздействие высоких температур. Часто на приборы наносят оригинальное фотоизображение.

Достоинства алюминиевых приборов отопления

Растущая популярность приборов обусловлена рядом преимуществ их использования в устройстве системы отопления:

компактны, занимают мало места;
высокая теплоотдача;
легкий вес (не затрудняет транспортировку, установку и подключение приборов);
быстрый нагрев теплоносителем оборудования;
конвекционный способ обогрева препятствует накоплению пылевых отложений между секциями;
выгодное соотношение цены и качества;
привлекательный внешний вид;
возможность подобрать на заказ радиатор любого дизайна;
секции покрываются порошковым напылением, которое предотвращает появление коррозии.

Недостатки

Данные приборы, несмотря на все их положительные эксплуатационные качества, имеют свои недостатки. Некачественный теплоноситель и гидроудары, возникающие в результате повышения давления внутри системы отопления, могут привести к поломке и прорыву радиатора. Также низкое качество жидкости вызывает коррозию металла.

Часто оборудование соединяют с трубами из металлов, являющихся антагонистами алюминию, — медь и сталь. Их взаимодействие провоцирует образование ржавчины. Чтобы этого избежать, специалисты рекомендуют при установке в помещении алюминиевых радиаторов использовать проходные пробки из хромированных и никелированных металлов.

Выводы и полезное видео по теме

Оценить виды вертикальных радиаторов в реальной обстановке и ознакомиться с процессом их монтажа можно на представленных видеороликах.

Видео #1. Обзор вертикальных моделей:

Видео #2. Нюансы установки:

Видео #3. Что учесть при выборе:

Вертикальные отопительные радиаторы неимоверно привлекательны. Чтобы установить эти изделия для обогрева комнат, достаточно найти место в интерьере и средства на покупку в кошельке.

И можно не сомневаться, что после монтажа оборудования внешний вид батарей отопления и их функционал по достоинству оценят все гости дома или квартиры.
