Материалы для монтажа

В зависимости от выбранной системы вентиляции могут понадобиться следующие детали:

1. вентиляционные каналы (короба, трубы)
2. крепёжная фурнитура
3. соединительные элементы каналов
4. вентиляторы (для принудительной вентиляции)
5. герметик
6. декоративные решётки

Вентиляционные каналы

Представляют собой короба или трубы разного сечения, производимые из специальных материалов и имеющие ряд характерных особенностей в монтаже и эксплуатации как канала воздушного потока вентиляционной системы санузла.

1. Пластиковые каналы:

• обладают малым весом
• легко монтируются
• бесшумное движение воздуха
• имеют готовые фитинги, просты в соединении

1. Металлические:

• бывают жёсткие и мягкие (гофрированная труба)
• могут производить шум от вибрации воздуха
• тяжёлые
• требуют более основательное крепление
• сложнее монтаж

Вентиляторы

Главный элемент принудительной системы вентиляции. Из-за малой площади санузла используются вентиляторы небольшой мощности. Чтобы правильно подобрать нужный вентилятор, необходимо разобраться в их отличиях.

Схема расчёта производительности вентилятора:

• вычислить или узнать площадь ванной комнаты и туалета
• умножить полученный результат на кратность смены воздуха в санузле, т.е. на 5
• прибавить к этому значению 20% (запас производительности вентилятора)
• с полученным показателем можно выбрать вентилятор, сравнивая с данными техпаспорта

Учитывая, что ванная и туалет имеют свои специфические условия (повышенная влажность, неприятные запахи, малая площадь), при выборе вентилятора необходимо учесть следующие факторы:

1. вентилятор должен быть влагостойким
2. малошумным
3. мощность должна соответствовать площади помещения

На данный момент существуют вентиляторы с датчиками влажности и с таймерами, что помогает контролировать режим работы вентиляционной системы и экономить электроэнергию.

Типы моделей

Вентиляционные конструкции могут обустраиваться с помощью различных конструкций, которые значительно улучшают эксплуатационные характеристики. Они подразделяются на:

• Осевые. Данные модели пропускают поток воздушных масс вдоль своей оси, нагнетаемых при помощи особых лопастей в виде лопаток. Такое оборудование монтируется предпочтительно в частном жилье. Монтаж производится на поверхности стены и оконных проемах мощность до 50 Па.

• Центробежно-осевые экземпляры имеют высокую производительность, а также отличаются своей надежной звукоизоляцией. Их эксплуатационные свойства находятся на превосходном уровне, однако, стоимость оборудования не всегда отвечает доступности для большинства потребителей.

• Диаметральные. Такие модели отличаются своим устройством, основой которого является колесо или барабан. Их производительность не очень высокого уровня, но для санузла она подойдет как нельзя кстати.

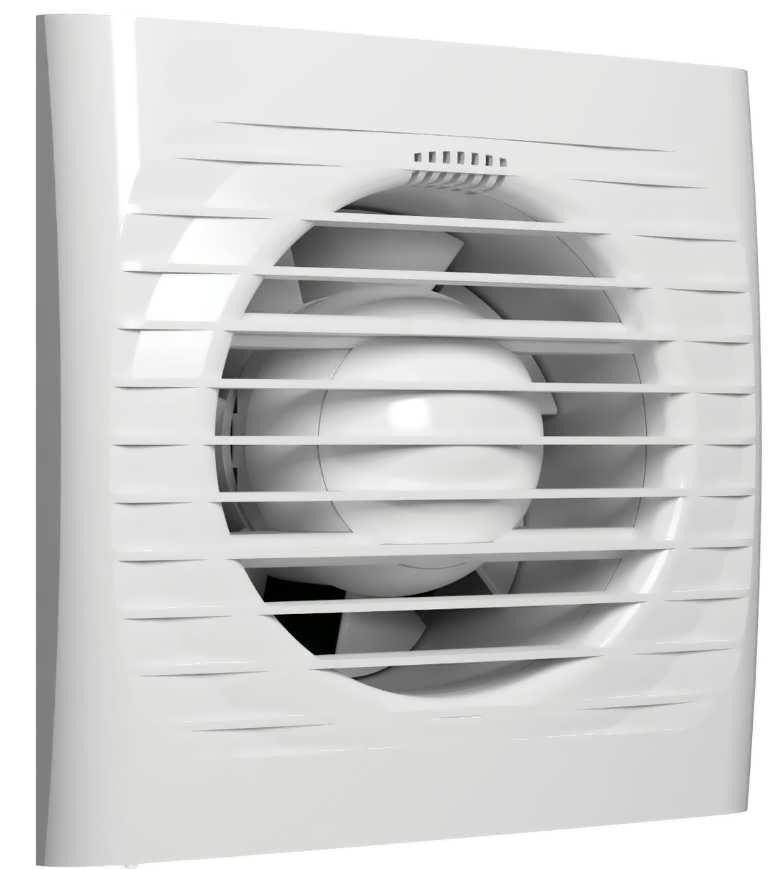

Какой вентилятор лучше всего установить в ванной

Самый простой и доступный способ организовать принудительную вентиляцию в ванной комнате — встроить в систему воздухообмена в этом помещении вытяжной вентилятор. Такой вентилятор может располагаться непосредственно в воздуховоде или же на входе в него. По типам и характеристикам производительности вытяжные вентиляторы для ванных комнат бывают разными.

Кстати, у нас есть рейтинг лучших вытяжных вентиляторов для ванной, не пропустите! И еще полезная статья о том, как сделать воздух в квартире свежим.

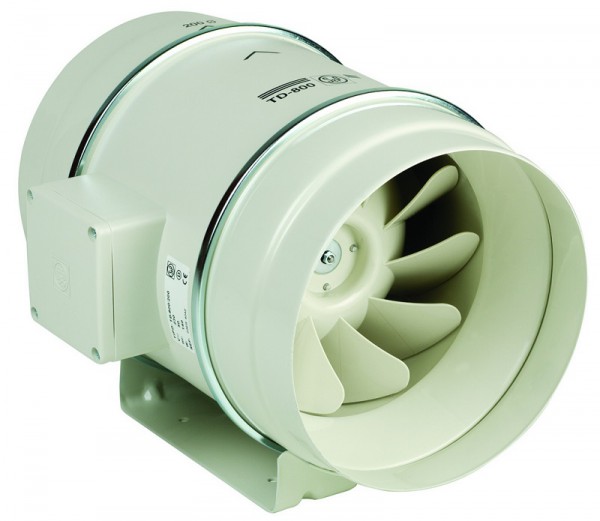

Например, по способу установки вытяжные вентиляторы делятся на канальные (устанавливаются непосредственно в вентканале) и радиальные (монтируются на входе в вентканал; имеют эстетически привлекательный корпус).

По конструкции вентиляторы, в свою очередь, делятся на осевые, диаметральные, центробежные и центробежно-осевые. Последние, стоит отметить, считаются сегодня оптимальными по соотношению размеров, уровня шума и производительности.

К слову, уровень шума от работающего вытяжного вентилятора в ванной не должен быть более 35 дБ, иначе при каждом включении такого вентилятора жители квартиры будут ощущать дискомфорт.

Что касается производительности вытяжного вентилятора для ванной комнаты, то ее следует выбирать такой, чтобы, с одной стороны, она обеспечивала достаточную кратность воздухообмена согласно нормам СНиП, а с другой — не превышала порога «опрокидывания» вентиляции, иначе можно вместо удаления воздуха из ванной получать загрязненный и насыщенный неприятными ароматами воздух от соседей.

Установка даже самого простого вытяжного вентилятора в ванной уже помогает улучшить воздухообмен в этой комнате

Однако важно понимать, что корпус вентилятора является препятствием для движения воздуха, из-за чего вентиляция в ванной на время простоя вентилятора ухудшается. В связи с этим, можно не просто настроить включение/выключение вентилятора по щелчку выключателя освещения, а оснастить его автоматикой

Монтаж вентилятора

Как сделать вентиляцию в туалете и в ванной комнате читайте здесь.

У вас установлен вентилятор в ванной?

ДаНет

Например, можно оснастить принудительную вентиляцию в ванной таймером, чтобы вентилятор всегда включался в заданное время на заданный период. Или же можно оснастить вентилятор датчиками влажности и температуры воздуха: как только показания достигнут критических значений, вентилятор включится и проработает до возвращения показаний в норму.

Диагностика системы вентиляции.

Перед тем как улучшить вентиляцию в ванной и туалете, нужно очень тщательно ознакомиться с ее устройством, и диагностировать ее состояние.

Как проверить вентиляцию самым простым способом, узнав все ли в порядке с ней. Для этого в первую очередь исследуется воздушная тяга, к отверстию для вентиляции нужно поднести горящую спичку или лучину. Колебания или смещения пламени в сторону вентиляционного канала, являются доказательством, что с воздушной тягой все в порядке. В жаркую или безветренную погоду тяга воздуха значительно уменьшается, по сравнению с ветреной или прохладной погодой. Такую диагностику желательно проводить и при открытой, и при закрытой двери в помещение ванной комнаты, кроме того, для более улучшенного эффекта, нужно в квартире открыть окно, выходящее на улицу. В случае уменьшения поступления свежего воздуха, лучше всего установить средства, которые дополнят систему вентилирования. Обычно в этом случае для улучшения процесса вентиляции в дверях в ванной комнаты и туалета монтируются специальные решеточки, за счет которых осуществляется нормальная подача свежей воздушной массы при плотно закрытых дверях.

Даже при наличии в системе хорошей воздушной тяги, не всегда можно сделать заключение о нормальном функционировании вентиляции. Как сделать вентиляцию в туалете и ванной нормально работающей, выход довольно простой. Для этого нужно осуществить проверку рабочего состояния канала для воздухообмена, который, возможно, перестал нормально функционировать в результате непрофессиональных ремонтных работ или вследствие каких-то неустановленных причин. Полностью устраняя различные засоры и загромождения в канале, возможно, изменить в лучшую сторону работу системы воздушного вентилирования.

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета

Что касается плесени, то она оседает в легких человека, а это чревато развитием опасных патологий дыхательных органов, начиная от банального насморка вплоть до аллергии и бронхиальной астмы.

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

• естественная, а также принудительная;
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

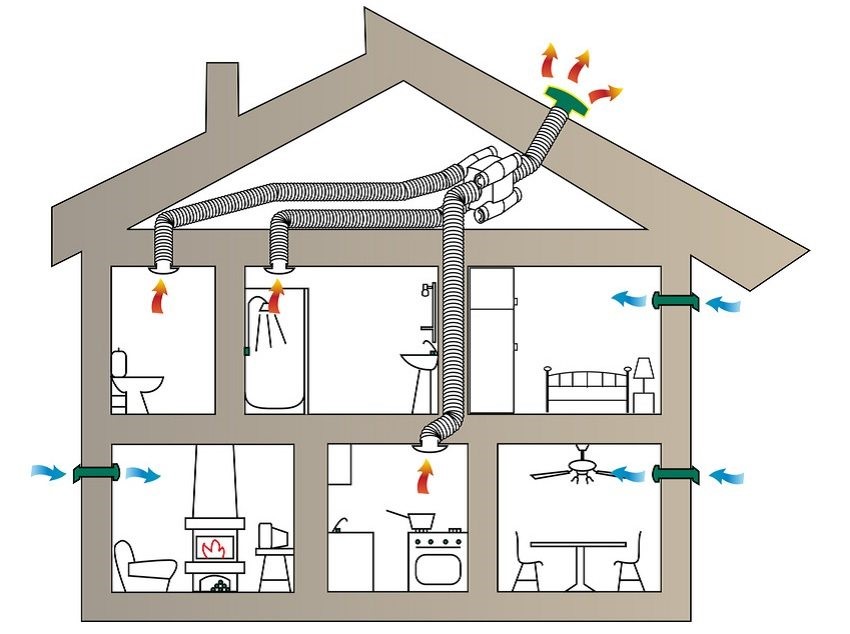

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

Рекомендуем еще одну полезную статью: Какой лучше вентилятор для вытяжки в ванной комнате выбрать.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Выбираем модель

Для того чтобы вытяжное отверстие работало бесперебойно на максимуме своих возможностей стоит очень щепетильно подойти к побору главного функционального изделия – вентилятора. Поэтому необходимо получше изучить отдельные моменты, которые облегчат процедуру определения с видом вентиляционной конструкции.

Схема вентиляции

Уровень шума

Вполне естественно, что при работе бытовые приборы вырабатывают определенный уровень звука. Для вентиляционного оборудования этот показатель всегда указывается в его паспорте. Ванные и туалетные комнаты позволяют установить систему примерно 35 децибел, что считается высоким уровнем шумоизолированности, так как данный звук не воспринимается человеческим слухом. Вентиляторы же с более высокими показателями звука уже считаются непригодными для использования ввиду своей раздражительности.

Вентилятор с регулировкой мощьности

Двигатель

Прибор для туалетного помещения должен обладать необходимой мощностью, а также длительным запасом прочности. Именно эти показатели и отвечает двигатель вентилятора

При осмотре следует сразу же обратить внимание на его устройство. Должны присутствовать шарикоподшипники и установленные втулки, от которых зависит продолжительность эксплуатации движка, а также уровень производимого шума

Такие модели по праву считаются наиболее производительными, долговечными, беззвучными.

Мощный вентилятор

Производительность

Данный показатель считается одним из наиболее важных для функционирования всей вентиляционной системы. За счет производительности можно вычислить какое количество свежего воздуха доходит до ванного или туалетного пространства за 60 минут его работы. Необходимо понимать, что производительность вентилятора напрямую связана со следующими параметрами:

• площадью комнаты;
• уровнем влажности;
• количество активных пользователей.

Высокопроизводительные вентиляторы

На сегодняшний день, очевидно, что технологии не стоят на месте, поэтому современный рынок уже предоставляет инновационные экземпляры вентиляционной системы со следующими функциями:

• автоматическое подключение к выключателю;
• самостоятельная работа при достижении определенного уровня влажности;
• программная установка задач по различным критериям.

Виды

Исходя из различных конфигураций помещений в квартире или доме, их габаритов, есть несколько вариантов вентиляции, которая может быть в них установлена. Самой простой будет естественная вентиляция, которая закладывается в процессе строительства жилья, но при желании можно ее сделать или модернизировать позже. Такая система помогает продвигать воздушные массы, эффективно обновляя их внутри помещения, при этом не требуя установки какого-либо электрооборудования.

Принцип ее работы состоит в том, что сверху комнаты устанавливаются воздуховоды, ведущие к крыше, горячий воздух в помещении поднимается и попадает в эти потайные пути благодаря разнице температур. Такой принцип имеет название конвекция и работает достаточно эффективно, если в комнате и на улице разная температура.

Когда создается такая вытяжка, необходимо предусмотреть некоторые нюансы.

• Воздуховод необходимо располагать вертикально. Каждая комната в помещении должна располагать собственной шахтой.
• Если помещения расположены рядом и имеют похожую специфику в виде повышенной влажности, большой разницы температур и сильного запаха, то их можно объединить одной вентиляционной шахтой.
• Естественный тип вентиляции при нейтральной температуре располагает небольшой тягой, потому воздуховоды желательно делать с гладкими стенками.
• Занимаясь установкой вентиляции самостоятельно, лучше позаботиться о том, чтобы не было острых углов, которые затрудняют проход воздуха и вывод его наружу.
• Одноэтажные дома должны иметь разводку возле потолка, которая идет к чердаку и выводится на крышу.

Воздух, который выводится из помещения, имеет определенное напряжение и циркуляцию, которая называется силой тяги.

Проверить работоспособность вентиляции можно несколькими способами.

• Поднести спичку к вентиляции. Если есть движение пламени, значит, вентилирование работает полноценно.

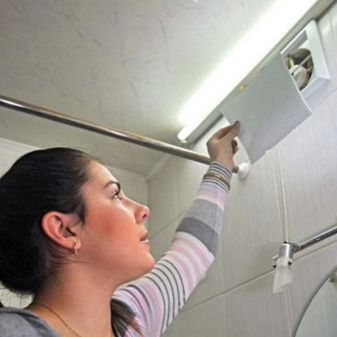

• Взять лист бумаги и поднести к вентиляции. Если он будет на ней держаться, то тяга хорошая, если он падает, то воздух выводится плохо. Показатели будут неточными, если температура воздуха в помещении и на улице примерно равная.

Если естественная вентиляция работает неэффективно, целесообразно использовать усиленный вариант. Принудительная вентиляция предполагает наличие электрического прибора в виде вентилятора. Потолочная вентиляция такого типа должна быть оборудована подходящим аппаратом, который сможет справиться с заданным количеством воздушных масс. Для такого устройства достаточно иметь в помещении один канал, по которому будет выводиться весь загрязненный воздух из помещения. Чтобы вычислить оптимальную мощность устройства, нужно умножить объем комнаты, где длина умножается на ширину и высоту помещения, на частоту использования, которая варьируется от 5 до 10, что диктуется количеством людей, живущих в помещении и использующих ванну, туалет или кухню.

Использование принудительных вентиляторов в ванной может быть опасным, потому как контакт электроприборов с влагой может вызвать короткое замыкание. Чтобы не рисковать работоспособностью устройства и безопасностью жильцов, необходимо устанавливать влагостойкие вентиляторы.

Выбирая вентилятор, важно обращать внимание на различные показатели

• Наличие датчика влажности, который сам высчитывает момент для включения, когда порог влажности был преодолен. Такой тип включения помогает существенно сэкономить на электроэнергии.
• Вентиляторы с таймером позволяют выставить время включения вентиляции, чтобы не тратить на это время, а активно использовать помещение при оптимальных и комфортных условиях.
• С наличием датчика движения, который активирует вентилятор, если в комнате кто-то есть.
• Устройство с обратным клапаном, позволяющее предотвратить попадание загрязненного воздуха из окружающей среды в помещение.

Современные аппараты могут быть оснащены смарт-технологиями, которые имеют множество функций и легки в управлении. Умная вентиляция позволяет добиться желаемого результата даже людям с ограниченными возможностями. Вытяжная вентиляция может иметь автономный вариант и располагаться в вентиляционной шахте ванной, в форточке кухни или любом другом месте, где сможет вывести воздух из помещения на улицу. Работа такого устройства осуществляется на батарейках, а значит, нет риска короткого замыкания и угрозы для человека.

Вентиляция в ванной и туалете в частном доме

Схема монтажа вентиляции в многоквартирном доме ограничена определёнными факторами:

• расположение центральной вентиляционной шахты
• расположение самого санузла
• вентиляционная система конструируется с минимальным количеством поворотов, изгибов и максимальным сокращением длины вентканалов

При организации вентиляции ванной и туалета в частном доме доступна более свободная конфигурация, основывающаяся на архитектуре строения и желаниях жильцов.

Самым оптимальным вариантом является выбор схемы монтажа вентиляционной системы на этапе планирования строительства самого дома. Но это не значит, что нельзя модифицировать или усилить уже имеющуюся вентиляцию при обнаружении её неэффективной работы.

Вентиляцию можно делать как естественную, так и принудительную. Основные правила монтажа вентиляция ванны и туалета в частном доме не отличаются от технологии создания вентиляции в квартире.

Варианты вывода вентиляционных каналов:

• на чердачное помещение
• сразу на крышу
• в стены

В многоэтажном частном доме при наличии нескольких санузлов для более привлекательного эстетического вида раздельные вентканалы, переходящие в вентиляционные трубы, лучше всего объединить в единый короб.

Вне зависимости от типа помещения, где необходимо установить систему воздухообмена, принудительная вентиляция в ванной комнате и туалете считается наиболее эффективной, не смотря на энергозависимость, стоимость и сложность монтажа.

https://youtube.com/watch?v=mz3NcHFO3to

Схемы естественного воздухообмена

В домах высотой до четырёх этажей чаще всего применяется схема, когда каналы от каждой вытяжной решётки соединяются с общей шахтой или подсоединяются к расположенному на чердачном уровне сборнику.

Принцип воздухообмена в малоэтажных домах

В высотных домах на каждые несколько (обычно четыре или пять) этажей обустраиваются отдельные вертикальные сборники, которые сообщаются между собой общим горизонтальным.

Эти схемы традиционные, но сейчас для многоэтажных домов более активно применяется вариант с центральным сборником, имеющим массу боковых ответвлений. В него наоборот, проход воздушного потока осуществляется сквозь вытяжные решётки санузлов и кухонь, и попадает в центральный сборник, расположенный в верхнем межэтажном перекрытии.

Схема вентиляции в многоквартирном доме

Подобные схемы более компактны и эффективны. У каждой вертикальной линии расположенных друг над другом квартир имеется 2 ствола: один объединяет кухни, а другой – туалеты и ванные. Их совмещение допускается только в том случае, когда место, где они присоединяются к общей шахте, расположено выше ближайших помещений (жилых) минимум на пару метров.

Поэтажный вентблок

Кирпичный канал в каркасном доме

В типовых многоквартирных зданиях вентиляционные каналы обустраиваются посредством установки в стены поэтажных вентиляционных блоков. В малоэтажных домах воздуховоды собирают из нержавеющей стали, малоформатных бетонных вентблоков или кирпича, с внутренним вкладышем в виде асбоцементной, керамической или пластиковой трубы.

Металлическая вытяжка в деревянном строении

Особенности поквартирной вентиляции

Если говорить о сборных железобетонных вентблоках, применяемых в многоэтажном жилищном строительстве, то в их структуре присутствует участок центрального канала с одним или несколькими боковыми ответвлениями. Естественно, в них так же имеются отверстия, через которые поток будет проходить в то или иное помещение.

Стыки поэтажных вентблоков (имеются в виду сборные ЖБ изделия) являются одними из самых слабых мест всей системы, из-за которых у жильцов многоквартирных домов и образуются проблемы с вентиляцией. Дело в том, что нередко соединение двух блоков герметизируется с помощью цементно-песчаного раствора. Во всяком случае, в старых домах делалось именно так.

Узел соединения поэтажных вентблоков

Раствор накладывался на торец нижнего блока, а когда укладывался верхний, под его весом часть раствора выдавливалась и частично перекрывала сечение канала, что влекло за собой изменение его эксплуатационных характеристик.

К тому же, нередки случаи негерметичной заделки, из-за чего воздух не выходит наружу, а попросту попадает в близрасположенную квартиру. Кто живёт в старых домах, тот подпишется под каждым этим словом, потому что невозможно не почувствовать в квартире сигаретный дым или запах от готовящейся еды от соседей снизу.

Неправильный монтаж вентиляции доставляет неудобство всем жильцам дома

Воздух из общего сборника как правило поступает на чердак, а удаляясь из него проходит через специальную шахту, оголовок отстоит почти на 5 м от верхнего перекрытия. К нему же присоединяются отводные каналы верхнего уровня.

Воздушный отвод многоквартирного дома

В жилых домах воздухообменные каналы всегда находятся в кухонных и санитарных зонах, по этой причине приточная вентиляция там никогда не проектируется. Особенно это касается туалетов. В примыкающих к ним каналах создаётся разреженное давление, чтобы запахи не попадали в смежные с ними помещения.

По этой же причине вытяжные системы из санузлов запрещается объединять с общедомовыми. Поэтому вентканал с вытяжкой из туалета устраивается в капитальной стене так, чтобы воздух сразу выбрасывался выше кровли.

В общественных санузлах для этой цели используют воздуховоды со встроенными вытяжными вентиляторами, воздух в которые попадает через специальные диффузоры в потолке. Если в вашей квартире есть проблемы с вентиляцией, вы так же можете обустроить подобную систему.

Механическая вентиляция в санузле

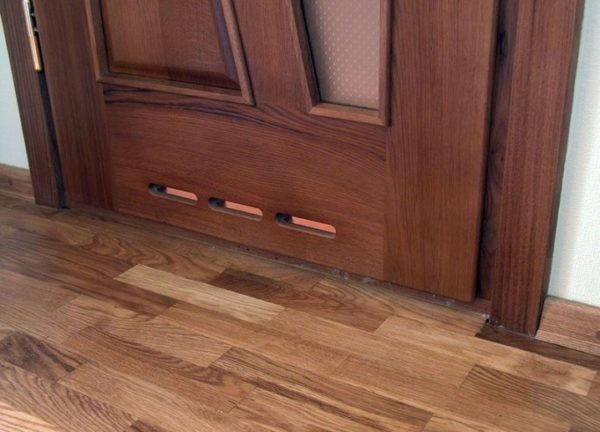

Вентиляционные отверстия в двери ванной

Дверные полотна можно купить с уже готовой перфорацией

Дверная вентрешётка
