Горизонтальная разводка сетей в новых жилых домах

Как выбрать?

Вопрос, какая разводка отопления правильная, и как ее выполнить лучше, отнюдь не праздный — это знают все, кто сталкивался с проблемами.

Однотрубное исполнение характерно для городских квартир, а вот в частном доме требуется сразу три условия:

движение теплоносителя самотеком;
строго определенная площадь постройки;
тщательное соблюдение углов наклона труб.

Однотрубная поэтажная система оправдана, если требуется максимально сократить расходы денег, использовав ограниченное число труб и арматуры. Но на очень длинные контуры (к примеру, в 2 этажном частном доме) придется ставить все же двухтрубную схему. Компенсация слабости прогрева в конце за счет циркуляционного насоса и наращивания числа секций — все же паллиативные меры. Кроме того, обе они удорожают исполнение системы. Потому все специалисты полагают, что наилучшим решением для коттеджа или сельского дома оказывается сочетание двух трубных каналов по вертикали с лучевым распространением теплоносителя.

Вертикальная система

В некоторых многоэтажных домах используется иная схема отопления — вертикальная. Чаще всего ее устанавливали в советское время с 60 годов прошлого столетия по 99 год. Она была очень популярна из-за серьезной дешевизны прокладки труб. Эта система отопления также бывает как однотрубной, так и двухтрубной.

К преимуществам вертикальной системы отопления можно отнести серьезную экономию труб. По этой причине часть застройщиков продолжает возводить дома именно с этой разводкой. Недостатков значительно больше — невозможно перекрыть отдельные отопительные приборы, нет возможности контролировать их нагревание, за счет этого часто происходит перегрев и перерасход приборов. Теплоносители в этом случае часто несут большие и неоправданные потери. Помимо этих недостатков невозможно установить квартирные приборы учета затрат тепла.

Двухтрубная система выигрывает у своего предшественника. В этом случае есть две трубы-стояка — одна подает горячую воду в трубы, а вторая возвращает остывшую воду обратно. В этом случае теплоноситель способен попасть в каждый радиатор независимо. В этом случае появляется возможность отключить и заменить отдельные радиаторы и не перерасходовать тепло там, где это не требуется. Система отопления в этом случае регулируется. Но установка квартирных счетчиков все равно является невозможной. Протяженность труб сильно увеличивается, делая подобное устройство значительно дороже, чем вертикальная однотрубная.

Двухтрубная система отопления

Отличается от однотрубного отопления тем, что имеет две совершенно независимые основные магистрали, которая к каждому теплоотдатчике с вводной горячей теплопроводной жидкости и так называемая «обратка» – выводной. Ввод и вывод из теплоотдатчика подключены к основным магистралям. Так же, как и в однотрубном отоплении, вводы и выводы из теплоотдатчика должны быть с меньшим диаметром сечения труб нежели магистрали. Это позволяет доносить горячую жидкость с наибольшей температурой к крайним теплоотдатчикам, что приводит прогреву помещений равномерно. Положительно то, что практически теплоотдатчики независимые и поддается регулировке.

Если есть необходимость делать два и более контура (независимые одна от другой ветки) нужно сделать одинаковыми так, чтобы крайние точки были на одинаковом расстоянии от котла. В противном случае нагрев происходит неравномерно, что приведет к понижению температуры в помещениях, находящихся на краю.

Как и в однотрубном можно подключать терморегулирующие устройства позволяющие отрегулировать температурный режим. Не стоит беспокоиться о величине теплоотдатчика. Жидкость, подающая тепло, почти не меняет своей температуры и доходит до крайних теплоотдатчиков без потерь. В этом плане экономия бюджета. А на трубах сэкономить не получится, потому что к каждому теплоотдатчику нужно подвести две магистральные трубы.

Монтаж такого отопления дороже из-за значительных усилий труда, это ударит по затратам.

Двухтрубные системы отопления бывают горизонтальные и вертикальные.

Вертикальное применяется в многоэтажных домах. Теплоотдатчики подключаются к стоякам, монтируются краны на вводах и выходах и Маевского, для вывода воздуха.

Наверху прокладывают контур для вывода воздуха, при закрытом виде. Если возможности нет установить обязательно на верхних теплоотдатчиках устанавливают краны Маевского.

Стоит заметить, легко выгонять воздух из отопления, это преимущество, так как отсутствие воздушных пробок, обеспечивая теплопроводность, прогревая комнаты равномерно. Но минусом есть то, что затраты на отопления значительно выше остальных в разы.

Двухтрубное горизонтальное отопление устанавливается в одноэтажных зданиях с большой площадью.

Представляет собой уложенные горизонтальные магистрали и подведенные к ним теплоотдатчики, на которых желательно устанавливать краны, для регулировки микроклимата помещения и Маевского обязательно. Котел устанавливают ниже теплоотдатчиков для обеспечения циркуляции теплоносителя.

Есть разные варианты подключения ввода и вывода к теплоотдатчику (по диагонали, в одну сторону по нижним и верхним точкам). Выбор варианта зависит от вида конструкции, но предпочтительный – по диагонали.

Отопление бывает с верхней и нижней разводкой магистралей. Нижняя укладывается ниже теплоотдатчиков – под полами, в подвальном помещении или просто внизу над плинтусом или вмонтированные в стену.

Верхнюю укладывают ввод на теплом чердаке или под потолком, а «обратка» монтируется по низу.

Преимуществом двухтрубного отопления – возможность модернизации, в случае если потребуется добавить еще одну или несколько теплоотдатчиков, это легко сделать. Все они независимы и в любом месте можно врезаться в стояки и добавить новые. Это удобно при достройки дома, давая возможность в новые комнаты провести отопление от существующего.

Основные этапы монтажа

Часто применяемым способом прокладки отопления по лучевой схеме является нижняя разводка, с монтажом труб в стяжку пола. Поэтому лучше эти работы производить при новом строительстве или реконструкции дома и при отсутствии чистового покрытия пола.

Основные этапы работ:

подготовка основания чернового пола;
укладка труб и слоя утеплителя (пеноплекс или пенопласт);
крепление труб к основанию монтажной лентой или пластиковыми хомутами;
монтаж расширительного бака;
установка циркуляционных насосов;
монтаж автоматических балансировочных клапанов для отвода воздуха;
гидравлические испытания смонтированной системы.

Завершаются работы устройством стяжки по трубам, которая будет служить основанием для чистового пола.

Устройство стяжки по трубам отопления

При заливке бетоном трубы нужно держать под давлением. Теплоноситель с рабочей температурой подаётся только после полного затвердевания раствора.

Преимущества системы отопления «ленинградка».

Снижается стоимость монтажа такой системы благодаря тому, что соблюдается принцип одной трубы, то есть полностью отсутствуют элементы, которые отвечают за отведение отработанной воды. Среди преимуществ системы, благодаря этой особенности, можно отметить:

Небольшие затраты на обслуживание и материал;
Возможность возведения даже непрофессиональным мастером;
Трубы могут проходить по любому наиболее удобному для монтажа пути;
Эстетичный вид готовой отопительной системы;
Возможность включения в систему нескольких котлов.

Наиболее часто монтируют трубу по периметру здания (вдоль внешних стен). К котлу отопления подключают все радиаторы и систему теплых полов. Вода, как теплоноситель, проходит полный круг по системе и через другой вход снова подается в исходный котел.

“Ленинградка” – система отопления

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

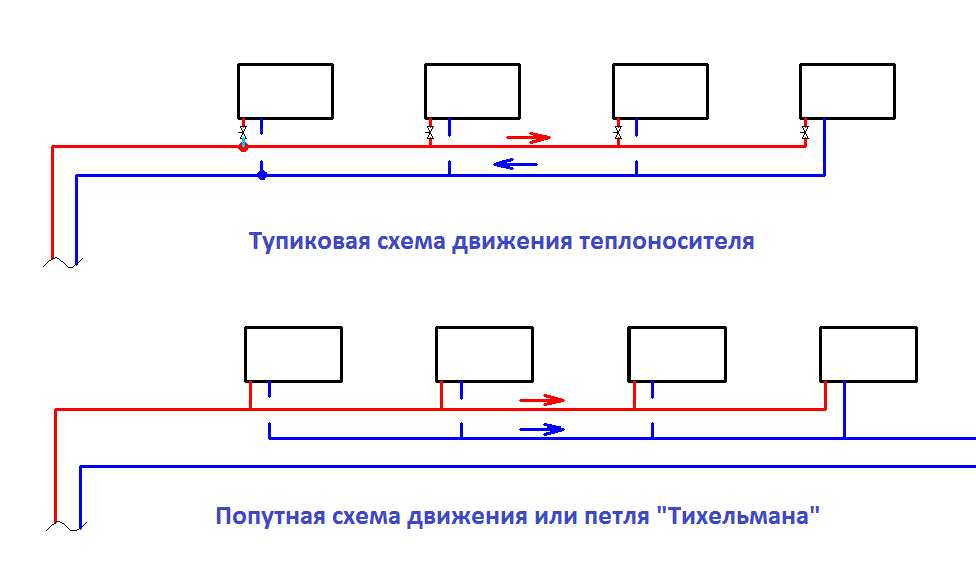

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Даже если с схеме «Тихельмана» установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Двухтрубная система

Горизонтальная двухтрубная попутная система отопления

В двухтрубных схемах отопления частного дома разводка труб осуществляется в двух плоскостях. Такая система отопления является самой широко применяемой. Суть схемы лежит в параллельном подключении радиаторов. Параллельная разводка труб отопления делает систему сбалансированной, и нет необходимости совершать сложные расчеты. Если речь идет о небольшом доме, до 150 м2, то температура первого и последнего распределителя практически не будет отличаться. Разница в пару градусов настолько несущественная, что на температуре в помещении это никак не отразится.

Разводка труб отопления в частном доме осуществляется от котла и может быть выполнена в двух вариантах:

вертикальная.

Вертикальная разводка контура применяется только в домах с двумя и более этажами. Такой метод подразумевает подсоединение радиаторов отопления к вертикальному стояку.

Вертикальная система с верхней и нижней разводкой

При этом есть разные схемы, в которых расположение распределяющей магистрали отличается:

o вверху;

o внизу.

Верхняя подводка в системе с вертикальной разводкой труб отопления в частном доме — это когда теплоноситель поднимается по центральному стояку в пиковую точку, где прокладывается верхняя магистраль. В открытых системах там же находится экспанзомат, он же является воздухоотводчиком. При такой разводке труб отопления в двухэтажном доме подающая магистраль находится на чердаке, при этом ее обязательно нужно утеплить. От нее вниз опускаются стояки, а к ним подключаются распределители. После первого радиатора в вертикальном контуре добавляется второй стояк обратного потока.

К верхней подводке можно отнести и отопление в новостройке, где разводка труб по квартире начинается от вертикального стояка. В нем теплоноситель двигается сверху вниз. В случае с нижней подводкой, при правильной разводке труб отопления, распределительная магистраль находится в подвале или цокольном этаже, обратка находится еще ниже. Так что движение воды осуществляется снизу вверх;

горизонтальная.

Горизонтальная схема разводки отопления применяется в одноэтажных домах. В этом случае магистрали находятся параллельно полу – это две трубы отопления: прямая и обратка. При этом трубы могут быть спрятаны под полом, а к радиаторам будут подниматься два патрубка. Горизонтальная разводка труб отопления в деревянном доме выполняется по трем схемам:

o проточная “б”(попутка);

o тупиковая “а”;

o коллекторная.

Тупиковая и проточная двухконтурная система отопления

Исходя из этой классификации, выделяют последовательное и лучевое подсоединение радиаторов.

Проточная двухтрубная горизонтальная разводка труб отопления характеризуется одинаковым направлением движения теплоносителя на прямой и обратном потоке. Горячая вода, попадая в первый радиатор, отдает свое тепло. Затем выходит из него и двигается дальше, только уже по другой трубе. По ходу в обратный поток врезаются все остальные батареи, а затем уже остывшая вода направляется к котельной. Также как при разводке труб отопления в квартире, когда теплоноситель попутно двигается от одного стояка к другому.

При тупиковой разводке труб системы отопления теплоноситель на подаче и обратке двигается в противоположном направлении. Вода доходит до первого радиатора, а с него попадает в трубу обратного потока и сразу устремляется к нагревателю. То же самое происходит и во всех последующих батареях. В каждой из этих схем применено последовательное подключение распределителей, в зависимости от их отдаленности от нагревателя.

Коллектор отопления

В коллекторной системе отопления теплоноситель от котла направляется к коллектору, который распределяет его между батареями. От коллектора к каждому радиатору отходит два отрезка (луча) — это подача и обратка. Поэтому такой тип разводки называют лучевым. Монтаж труб осуществляется скрытым методом под полом. Сам коллектор имеет вид металлической трубы с отверстиями, через которые осуществляется циркуляция. Коллекторы устанавливаются в шкафах, которые обычно прячутся в специально смонтированную для них нишу в стене.

Устройство однотрубной отопительной системы

Главное устройство такой системы, как одноконтурная система отопления, – это котел. Чаще всего топливом для котла является газ, но иногда может применяться и топливо твердых сортов. Такой вариант лучше всего подходит для таких домов, где централизованная газовая система отсутствует.
Элементами для отопления служат радиаторы. Если раньше в домах были установлены радиаторы из такого материала, как чугун, то сейчас большей популярностью пользуются биметаллические батареи. Чугунные радиаторы имеют несколько больших недостатков. В первую очередь, они не всегда соответствуют всем требованиям технического характера, а во-вторых, обогрев помещения проходит не на самом высоком уровне. Биметаллические радиаторы выглядят более эстетично и лучше обогревают помещение.
Подача теплоносителя из котла в компоненты для обогрева имеет место благодаря сливным кранам, трубным разводкам и запорной арматуре. Одноконтурное отопление отличается от других систем тем, что обратные процессы не могут иметь место. Если трубы скрыть под полом, то в доме не станет теплее, но в плане эстетичном это будет преимуществом.

Однотрубная система отопления с верхней разводкой

Виды однотрубного отопления с верхней разводкой

В каких случаях актуально установка двухтрубной вертикальной системы отопления с верхней разводкой? Чаще всего подобная схема применима для небольших домов площадью до 100 м². Рассмотрим пример организации для самой распространенной системы с естественной циркуляцией теплоносителя.

В зависимости от способа подключения радиаторов схема отопления с верхним розливом естественной циркуляцией разделяется на два типа – с попутным и встречным движением теплоносителя.

Встречная схема

Характеризуется последовательным подключением радиаторов и различным направлением движения воды в основной и обратной трубе. В этом случае система отопления однотрубная с верхней разводкой, схема которой имеет ряд особенностей, отличается такими параметрами:

Невозможность регулировки степени нагрева в каждом радиаторе;
Зависимость нагрева теплоносителя от протяженности магистрали. Чем дальше радиатор установлен от котла – тем ниже температура поступающей в него воды. Чтобы нормализовать температурный режим во всех помещениях следует устанавливать батареи с различным числом секций;
Соблюдение угла наклона верхней подающей магистрали. В среднем на 1 м.п. наклон в сторону движения жидкости должен составлять 5-7 мм.

Обязательно для верхнего розлива в системе отопления должен быть предусмотрен расширительный бак. Он располагается в самой верхней точке и выполняет несколько функций. Основной является стабилизация давления при нагреве воды в трубах. Если же установлен бак открытого типа – через него можно доливать теплоноситель.

Попутное движение воды

Подключение радиатора с обвязкой байпасом

В этом случае направление движения горячего и застывшего теплоносителя одинаково. Для улучшения эксплуатационных технические характеристики для верхней и нижней разводки отопления специалисты рекомендуют для каждого радиатора устанавливать байпас. Это прямой отрезок трубы, соединяющий входной и выходной патрубки радиатора. В комплектацию байпаса обязательно входит запорная арматура. В качестве дополнительного элемента контроля можно установить терморегулятор. В таком случае батарею может попадать не весь объем теплоносителя. Регулировка осуществляется с помощью запорной арматуры. Для подобной схемы отопления однотрубной с верхней разводкой присущи такие положительные качества:

Возможность осуществлять ремонтные работы без остановки системы. Для этого весь поток воды направляется через байпас;
Установка терморегулятора вместе с трехходовым клапаном формирует систему автоматического регулирования степени нагрева радиатора.

Однако система отопления с верхней разводкой и установленными басами по стоимости выше чем обыкновенная проточная. Это связано с монтажом дополнительных материалов и комплектующих.

Преимущества и недостатки системы

Главные преимущества “Ленинградки” – простота монтажа, высокий КПД, экономия на расходных материалах, монтаже (штроба формируется для одной трубы или не делается вовсе, если выбран открытый тип установки).

Благодаря внедрению байпасов, шаровых кранов, контрольной панели, появилась возможность регулировать температурный режим в комнатах без понижения уровня тепла в других помещениях; производить замену, ремонт радиаторов без остановки системы.

Основным недостатком системы является сложность расчетов, необходимость балансировки, которая часто выливается в дополнительные расходы – установку дополнительного оборудования, ремонтные работы и др.

С принудительной циркуляцией

Циркуляционный насос для однотрубной схемы подключения – лучшее решение. С принудительной циркуляцией теплоноситель доходит с минимальной потерей температуры до последних радиаторов в контуре, нивелируя основной недостаток схемы. При первом запуске отопления на порядок быстрее прогревается вся система, и не нужно ждать шесть-десять часов, прежде чем весь контур прогреется.

Если нет необходимости проектировать отопление для работы и в гравитационном режиме, трубы можно прокладывать в стяжке или зашивать в стены так, чтобы их не было видно.

Схема с принудительной циркуляцией

Повышается управляемость системы. Сопротивление, которое создают терморегуляторы току теплоносителя, достаточно учесть во время выбора циркуляционного насоса. Достаточно мощный напор позволит прокачивать теплоноситель по всему контуру при любых установка регулировочной арматуры, установленной на каждом в отдельности теплообменнике.

Циркуляционный насос существенно повышает максимально допустимую протяженность контура. Допустимое снижение тепловой мощности крайних радиаторов сохраняется даже при длине контура до 150 метров. Если необходимо охватить большую площадь, достаточно разделить схему на два и более контура, соединенных параллельно с установкой насосов в каждом из них.

Запуск системы

К вашему сведению, проекты промышленного отопления на пусконаладочные работы предусматривают до 10% общей сметы. Это значит, что пусконаладочные работы очень важные и сложные. Чтобы застраховать вас от совершения ошибок, дадим несколько практических советов.

Перед заполнением системы водой откройте все клапаны и устройства для выпуска воздуха

Обращаем внимание – не после наполнения, а до. Пусть воды немного прольется на пол, это не страшно

Закрывайте их только после появления воды.
Наполняйте систему медленно, не открывайте водяной кран полностью. Дело в том, что быстрое наполнение может стать причиной образования воздушных пробок в таких местах, из которых их удалить невозможно – приходится спускать воду и все начинать сначала. Это бывает не всегда, все зависит от правильности монтажа системы, но у новичков такой конфуз случается.

Видео – Запуск и заполнение системы отопления теплоносителем

Однотрубную систему отопления с нижней разводкой целесообразно устанавливать в небольших зданиях, чем дальше батарея от котла – тем ниже температура ее нагрева. Если в дачном домике не планируется постоянное проживание – то зимой во время отсутствия воду нужно сливать, а по приезде опять наполнять. Не каждому охота заниматься такими делами. Выход – в качестве теплоносителя использовать антифриз, но это дорого.

При желании можно смонтировать однотрубную систему отопления в бане. Только зачем? Парную обогревать не нужно, батареи устанавливаются только в предбаннике. Для этого помещения достаточно одного–двух радиаторов. Система будет использоваться несколько часов в неделю. Стоит ли из-за этого терять столько времени и денег? Возможно, для маленькой бани стоит приобрести обыкновенный калорифер. Целесообразно и экономически выгодно устанавливать систему отопления в большом банном комплексе или бане, совмещенной с жилым домом.

Электрический котел отопления в бане

Этапы монтажа

Существует неверное мнение о том, что лучевая система отопления может быть установлена исключительно профессионалами. На самом деле произвести качественную установку можно и самостоятельно. Единственное, что потребуется от вас, больше времени, нежели от профессионала.

Пример планирования системы в квартире.

Планирование

Первый этап — планирование. На данном этапе должна быть спроектирована с учетом всех тонкостей. Если производить монтажные работы в зимнее время, можно столкнуться с проблемой, так как далеко не все трубы способны функционировать при отрицательной температуре. И для установки, например полипропиленовых труб, помещения необходимо будет предварительно прогреть до плюсовой температуры.

Прокладка труб

по лучевому типу следует начинать с устройства чернового пола уровнем, значительно ниже, чем чистовой. Это делается с целью максимально спрятать между ними трубы, идущие от коллектора к радиаторам.

Наиболее часто применяются металлопластиковые или полипропиленовые трубы диаметром от 16 до 18 мм, на которые надевается специальная гофра для компенсации теплопотери. После этого трубопровод прикрепляется к основанию монтажной лентой любым удобным способом.

Утепление труб

Следующим шагом идет утепление труб. Вокруг них укладывается утеплитель (пеноплекс, например). Далее вся конструкция заливается цементно-песчаным раствором на толщину от 5 до 7 сантиметров.

На участке труб, уходящих в пол, не должно быть никаких соединений, и места должно хватать для изгиба без всякой опасности ее перелома. Таким образом, вы без труда сможете вывести трубы к каждому радиатору самостоятельно, при этом за довольно короткие сроки.

Монтаж коллектора

Одной из важных составляющих данной схемы отопления дома является сам коллектор, иногда его называют «гребенка». Он выполняет очень важные функции:

получение жидкости теплоносителя;
распределение ее по радиаторам;
возврат теплоносителя в котел.

https://youtube.com/watch?v=qyIhjogZmvs

Коллектор может выполнять функцию удаления воздуха из системы с помощью специально установленного воздухоотводчика, как альтернативы .

Зачастую на узле устанавливается кран, через который можно осуществлять слив и заполнение системы. Его крепление осуществляется с помощью специальных кронштейнов.

Правильный монтаж лучевого отопления позволяет избежать распространенных проблем, которые могут проявить себя в ходе эксплуатации.

Вариант подключения системы к котлу.

Схема устройства однотрубной отопительной системы

Варианты отопительной системы могут различаться в зависимости от того, какой является площадь здания. Если здание имеет площадь не более чем 100-150 кв.м, то будет достаточной установка такой системы, где циркуляция теплоносителя имеет место естественным образом. Однотрубное отопление будет сбалансированным благодаря тому, что на разных участках теплоноситель будет иметь разную плотность.

В случае, когда площадь дома несколько больше, то эффективней будет работать схема с циркуляцией принудительного характера. Такую циркуляцию можно организовать посредством мощного водяного насоса.

Однотрубная система отопления с циркуляционным насосом

Однотрубная система отопления не предполагает обратных стояков. Монтаж однотрубной системы отопления должен предусматривать расположение трубопровода в верхней части дома. Монтаж такой системы не представляет ничего сложного, а также для ее организации не нужно большое количество труб.

Существует несколько основных вариантов организации однотрубной отопительной системы, которые вы можете посмотреть на фото.

Первый вариант связан с использованием системы стояков проточного характера. Второй вариант предполагает применение завершающих участков на батарее. Главное отличие состоит в том, что во втором случае перед радиатором ставятся еще и байпасы.

Способы подключения радиаторов в однотрубной системе отопления

Если схема стояков проточная, то нет стояка подачи. Здесь радиаторы соединяются сверху вниз. И вода в них идет тоже с верхних в нижние. По логике вещей – в нижних радиаторах вода будет более холодной температуры. Поэтому на верхних этажах можно поставить меньше радиаторов, чем на нижних. Такой проект однотрубной системы отопления должен учитывать еще один нюанс – на радиаторы не ставят клапаны и краны. Если перекрыть кран на радиатора отдача тепла понизится и обогревание дома уменьшится. Кроме этого, регулирование температуры в разных помещениях невозможно.

Второй вариант такой системы, как однотрубное отопление из полипропилена, предусматривает замыкающиеся участки на радиаторах – байпасы. Здесь вода равномерно попадает из стояка в верхние и нижние радиаторы. Сама вода будет остывать медленнее, поэтому на разных этажах температура будет почти одинаковой. Так, данная система – это несколько усовершенствованный вариант.

Радиатор отопления с байпасом

Чтобы вмонтировать байпасы, используются трубы меньшего диаметра, чем для подсоединения к радиаторам. Если же трубы будут одинакового диаметра, то циркуляция воды в трубах будет нарушена. Чтобы сбалансировать систему с одинаковыми трубами, применяют специальные краны. Обычно их ставится 2 – на трубе, подающей носитель тепла, и на байпасе. Так, будет производиться регулирование потока воды в радиатор.

Общепринятые системы разводки

Кроме различий в способах циркуляции существуют и другие отличия в том, какой может оказаться схема разводки отопления. Чаще всего отопление бывает выполнено одним из двух способов:

однотрубный;
двухтрубный.

Однотрубная разводка

Такая разводка подразумевает прохождение теплоносителя последовательно через каждый из отопительных приборов. При подобном способе циркуляции горячей воды ее температура постепенно снижается и на последние радиаторы она приходит уже значительно остывшей. Следствием этого окажется более низкая температура в обогреваемом помещении.

Горизонтальная разводка системы отопления

Такая горизонтальная разводка системы отопления, называемая еще «лениградской», приведена на рисунке выше. Однако это не единственный вариант, когда может быть использована однотрубная разводка. Разводка отопления в двухэтажном доме так же может осуществляться по подобному принципу, например, как это показано ниже

Разводка отопления в двухэтажном доме

В этом случае горизонтальная система отопления, проведенная на каждом этаже, должна предусматривать монтаж стояков отопления, по которым горячая вода подается, а остывшая удаляется из радиаторов.

Двухтрубная разводка

Подобная организация обогрева предусматривает, что вода поступает в радиатор непосредственно из общей магистрали и после прохождения через батарею отопления уходит также в общую магистраль. Как это происходит, позволит понять приведенный рисунок.

Двухтрубная разводка

Подобная система оказывается во многих случаях более эффективной по отношению к однотрубной и лучше обогревает помещение.

Верхняя и нижняя разводки

Однако необходимо учесть и другой фактор, выбирая систему обогрева. Надо смотреть на способ подвода теплоносителя к радиатору. Для примера можно посмотреть, что собой представляет однотрубная верхняя разводка системы отопления:

Верхняя разводка системы отопления

При такой разводке теплоноситель поступает наверх (на чердак, под потолок и т.д.) а оттуда по стоякам – к батареям. Другим вариантом, который называется нижняя разводка системы отопления, является случай, когда емкость с теплоносителем располагается внизу (в подвале) и под действием циркуляционного насоса вода под давлением поступает в батареи отопления, по аналогии с горизонтальной системой разводки.

При нижней разводке обязательным является использование циркуляционного насоса, но зато становится возможной плинтусная разводка труб отопления, например, как это показано на рисунке:

Плинтусная разводка труб отопления

Нижний и верхний способы подачи теплоносителя могут применяться как в однотрубной, так и двухтрубной системе.

Веские преимущества лучевой разводки

Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а также в связи с различной степенью теплопроводности внешних стен. Ее решение во многом зависит от грамотно выбранной схемы разводки труб, доставляющих теплоноситель к приборам.

На практике соединить все отопительные приборы воедино можно следующими методами:

тройниковым подключением;
лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.

Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.

При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.

Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.

Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно

Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены.

Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.

Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями – от коллектора к прибору

Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. Для нормальной работы требуются технические устройства, т.к. это исключительно принудительные схемы. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.

Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.

Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления

Выбираем количество труб

Схема может предполагать наличие одной или двух труб:

Вариант с одной трубой подразумевает, что циркуляция теплоносителя происходит по замкнутому контуру, а радиаторы подключены последовательно. Эта конструктивная особенность приводит к тому, что температура последней батареи окажется ниже, чем у первых устройств. Тем не менее, при небольшой протяженности контура этот недостаток естественным образом исправляется. Как дополнительный способ регулировки можно пользоваться кранами между патрубками радиаторов. Минимальные объемы материалов для формирования системы, отсутствие нужды в циркуляционном насосе, небольшой объем циркулирующего теплоносителя – эти свойства можно отнести к преимуществам технологии.
Двухтрубная схема основана на монтаже двух контуров. Первый используется для подачи теплоносителя к радиаторам, второй же отправляет остывшую воду к котлу для нового нагрева. При прокладке необходимо помнить, что трубы должны идти рядом друг с другом, ведь радиаторы подключаются параллельно. Дополнительная труба увеличивает общий объем используемого теплоносителя, нередко поступление его самотеком невозможно, а потому приходится устанавливать циркуляционный насос. Впрочем, при некоторых неудобствах монтажа, система является более надежной, нежели первый вариант, так как исключается образование .

Плюсы и минусы лучевой схемы

Остановив свой выбор на коллекторно-лучевой системе обогрева необходимо учитывать все её стороны.

Достоинства коллекторной схемы:

Лучевая схема имеет следующие преимущества:

Один диаметр труб от гребёнок до конвекторов.
Количество фитинговых соединений, особенно, при укладке труб в полу, минимально, что делает всю систему более надёжной.
Гидравлическая стабильность и сбалансированность по обогреву.
Ремонт отдельных участков или радиаторов выполняется без отключения от системы и её слива.

Гибкие трубы системы, не имеющие соединений, легко скрыть под полом, за счёт чего не портится интерьер помещения, а для ремонта системы пол не нужно демонтировать.

Коллекторная разводка труб

Ещё одно существенное преимущество лучевой системы, которое делает отопление многоквартирного или частного дома более энергоэффективным, и с комфортной для любой комнаты температурой, — это возможность настраивать параметры обогрева отдельно для каждого контура, в ручном или автоматическом режиме.

Какие недостатки необходимо учитывать

Кроме материалозатратности лучевой схемы, следует учитывать и некоторые другие её минусы:

оборудование дополнительного места для установки коллекторного шкафа;
установка циркуляционных насосов в каждый независимый контур для компенсации больших гидравлических сопротивлений;
применение дополнительных специальных устройств.

Установка этих элементов, кроме увеличения стоимости, требует ещё и точных расчетов.

Список источников
