Как выпустить воздух из радиатора отопления с помощью крана Маевского?

При стравливании воздуха из радиатора необходимо одной рукой откручивать клапан, а другой придерживать тряпку, чтобы вода не попала на пол. Сначала пойдёт шипение, а когда появится вода в виде небольшой струйки или капель, в зависимости от давления в системе, нужно закрутить клапан обратно.

Не нужно бояться, что у вас затопит всю квартиру, так как отверстие в кране совсем маленькое.

Выкручивать клапан в большинстве случаев достаточно на один оборот, больше не нужно, так как поток воздуха и воды ограничен отверстием самого крана. А если вы выкрутите его совсем, то есть вероятность что обратно вы его с трудом вкрутите из-за большого давления воды. То есть принцип работы крана Маевского достаточно простой.

https://youtube.com/watch?v=Q4LOLnuFOoc

Автоматические краны Маевского лучше не ставить на старые чугунные радиаторы при использовании центральной системы отопления, так как вода в ней чаще всего грязная и при отверстии крана всего в 2 мм придется часто его снимать и прочищать швейной иглой или булавкой для нормального его функционирования.

Краны Маевского чаще всего устанавливаются либо на верхних частях радиаторов отопления, проще говоря, батарей, напротив верхнего присоединения трубы или термостата, так как воздух всегда стремится в самую верхнюю точку, либо на полотенцесушителе.

Устанавливается кран Маевского посредством его вкручивания в пробку радиатора. Необходимо лишь подобрать нужный размер резьбы 1 дюйм, ¾ дюйма или ½ дюйма. При отсутствии отверстия под кран пробку необходимо заменить.

Приобретайте краны с резиновой или силиконовой прокладкой, но для лучшей надежности можно также применить льняную подмотку или специальную ленту для уплотнения резьбового соединения.

При установке или замене крана необходимо придерживать ключом саму пробку, так как нужно помнить, что на всех заглушках и пробках радиаторов применяют левую резьбу.

Вследствие этого, вкручивая воздухоотводчик, вы ослабляете пробку радиатора отопления и, наоборот, при выкручивании воздухоотводчика происходит затягивание пробки.

Как убрать воздушную пробку из алюминиевого радиатора отопления?

На сегодняшний день, радиаторы чаще всего меняют по одной простой типовой схеме.

На радиаторы устанавливаются два крана для отключения, а перед ними монтируется перемычка или как её называют некоторые — байпас. Кстати, кран на перемычку устанавливать не рекомендуют. Если его установить и не иметь понятия как работает система отопления, то можно регулярно перекрывать циркуляцию воды в трубах по всем этажам своего дома.

За эти действия можно очень сильно поругаться с местными сантехниками из своей управляющей компании. Вместо установки крана, перемычку делают трубой меньшего диаметра, чем основные трубы подходящие к радиатору. Таким образом основной поток горячей воды проходит через батарею, максимально отапливая вашу комнату.
В тех случаях когда в комнате становится жарко, радиатор можно отключать, перекрыть любой (верхний или нижний) кран тем самым остановив в нём циркуляцию воды. Можно перекрыть и оба краника сразу, ничего страшного при этом не произойдёт, но чаще это делается когда радиатор хотят снять.

А как из радиатора спускают воздух? Процедура довольно проста, для этого есть кран Маевского. Небольшая «пимпочка» расположенная сверху радиатора с противоположной стороны от входящих труб. В комплекте к воздушному крану идёт маленький пластиковый ключ. Если специального ключа нет, можно воспользоваться обыкновенной отвёрткой.

Как понять, что надо спускать воздух и как часто это делать?

Определить, есть воздух в радиаторах или нет очень просто, во время отопительного сезона если вы заметили, что половина радиатора прогревается, а половина стоит холодной, значит в нём воздух.

Чаще всего завоздушивание происходит после отключения в доме отопления, для проведения ремонтных работ.

Порядок действий по развоздушиванию радиатора таков: перекрывается верхний запорный кран на радиаторе, нижний открыт. К носику слива воды подставляется какая-нибудь ёмкость, кружка например, и открывается сам кран-маевского.

Ждем пока с носика не потечет вода ровной струйкой без примеси воздуха. Потекла? Пролейте небольшое количество воды, возможно выйдут ещё остатки воздуха и можно закрывать. Как закончите не забудьте открыть кран на батарее.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Удаление воздуха в процессе эксплуатации системы

В общем случае сначала требуется определить точное место образования воздушной пробки. Как отмечалось выше, это можно сделать по характерному шуму в трубопроводах, пониженной температуре в приборах или простукиванием элементов (в месте, где присутствует воздух, звук будет более звонким).

После этого необходимо найти ближайший воздухоотводчик, установленный в более высокой точке по ходу движения теплоносителя. Чтобы стравить воздух, понадобится включить подпитку системы.

Бывают ситуации, когда невозможно определить место локализации воздушной пробки. В этом случае можно воспользоваться методами опытных практиков и специалистов:

Поднять на короткое время температуру и давление в системе, в результате чего пробка либо переместится в место, где ее можно будет обнаружить, либо самостоятельно удалится через автоматические устройства.
Попытаться загнать скопившийся воздух в нужное место с помощью достаточно сильных ударов по трубопроводам. Однако такой способ требует определенного навыка и опыта и не всегда оказывается эффективным.

Каждый вид обогрева имеет свои достоинства и недостатки, любая система может выйти из строя в самый неподходящий момент. Отопительная система периодически завоздушивается, оставляя владельцев жилья без тепла, до устранения проблемы. Задачей каждого является его готовность к такому повороту событий, которая заключается в знании как оперативно действовать, если завоздушена система отопления, что делать в такой ситуации.

Как диагностировать воздушную пробку

На практике воздушная пробка диагностируется очень легко. Проблемная область циркуляционного контура имеет пониженную температуру. Если пробка скопилась в радиаторной батарее, то низ радиатора будет разогрет на максимум, а в вершине батарея будет на порядок более холодной. Ведь у воздуха и воды абсолютно разные уровни теплоемкости. Воздух в пробке разогревается медленнее и хуже.

Как выбрать биметаллический радиатор отопления?

Когда пробка скапливается в корпусе циркуляционного насоса, то аномальное поведение отопительной системы будет наблюдаться по всему трубопроводному контуру. Температура радиаторов будет невысокой, несмотря на высокую мощность работы котельной техники.

Стоит обратить внимание, что грамотный администратор отопительного контура никогда не будет дожидаться, когда воздушная пробка начнет снижать тепловую отдачу от радиаторных батарей. Гораздо правильней будет предупредить возникновение воздушной пробки

Система отопления без воздушных пробок

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:

правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
использовать автоматические и ручные воздухоотводчики.

Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой

При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу

Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика

Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.

Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.

Как найти воздушную пробку?

В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.

Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.

Как определить воздушную пробку в батарее

Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке.

Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.

Избавляемся от воздушной пробки

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом:

Открывают ближайший к воздушному пузырю воздушный кран или клапан.
Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.

Автоматический воздухоотводный клапан с угловым подключением

Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.

1 Причины завоздушенности

Хоть отопительная система герметична, в ней довольно часто скапливается воздух. Особенно часто эта проблема наблюдается в многоквартирных и частных домах в первые дни отопительного сезона. Основными причинами, провоцирующими ее, считаются следующие:

1. Использование радиаторов низкого качества или моделей из алюминия. Этот металл всегда вступает в связь с химическими компонентами теплоносителя. Проточная вода отличается богатым составом с различными примесями, поэтому процесс неизбежен. Химические реакции приводят к образованию пузырьков воздуха, которые распространяются по всей системе.
2. Вода, циркулирующая по трубам и радиаторам, также может содержать газы разной плотности, которые на открытом воздухе не испаряются, но при постоянном нахождении в герметичном пространстве высвобождаются.
3. Монтирование непригодных к использованию батарей.
4. Осуществление ремонтных работ нередко приводит к завоздушенности системы. Как правило, это происходит в многоквартирных домах, когда после ремонта некоторые радиаторы в квартирах могут оказаться холодными. Стравить воздух из батареи в этом случае должны специалисты.
5. Нарушение правил при установке отопительной системы может стать причиной постоянного присутствия воздушной пробки в радиаторах. Это значит, что герметичность системы нарушена вследствие неправильного монтажа клапанов и кранов.
6. Повреждение системы и образование трещин также приводят к завоздушиванию. Обычно это происходит при утечке теплоносителя и всасывании воздуха в радиаторы.

В некоторых случаях завоздушивание связано с составом воды. Для устранения проблемы необходимо установить специальный фильтр. В частных домах часто используются пластиковые трубы, поэтому появление воздушной пробки может свидетельствовать об использовании при монтаже некачественных барьерных клапанов.

Признаки завоздушивания

Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:

Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.
Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.

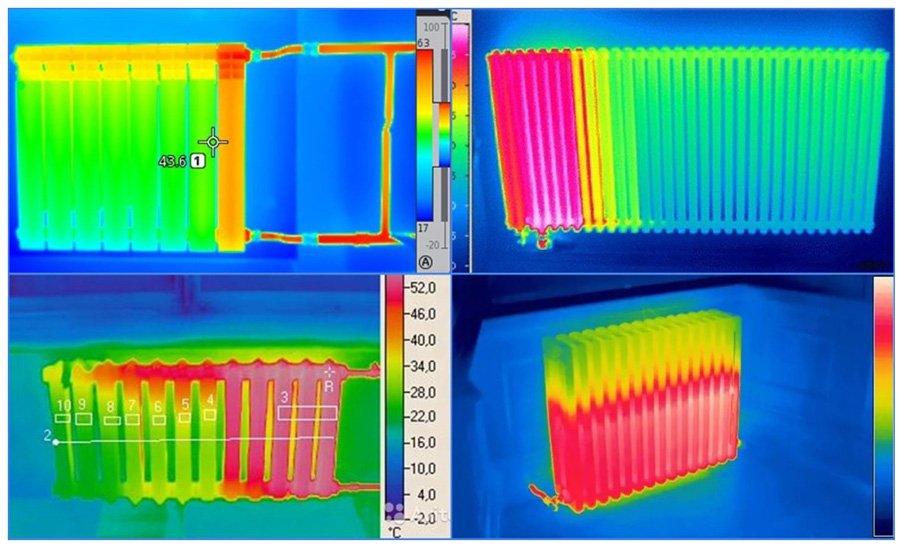

Рис. 2 Завоздушенные радиаторы в тепловизоре

Заполнение отопительного контура теплоносителем

Чтобы отопительная система работала правильно, ее следует промывать, а затем заново заполнять водой. Нередко именно на этом этапе в контур просачивается воздух. Это происходит из-за неправильных действий во время заполнения контура. В частности, воздух может быть захвачен слишком стремительным потоком воды, как упоминалось ранее.

Схема расширительного бака открытого отопительного контура позволяет составить представление о порядке заполнения такой системы теплоносителем после промывки

Кроме того, правильное заполнение контура способствует также более быстрому удалению той части воздушных масс, которые растворены в теплоносителе. Для начала имеет смысл рассмотреть пример заполнения открытой отопительной системы, в самой верхней точке которой расположен расширительный бак.

Заполнять теплоносителем такой контур следует, начиная с самой нижней его части. Для этих целей внизу в систему вмонтирован запорный кран, через который осуществляется подача водопроводной воды в систему.

В правильно устроенном расширительном баке имеется специальный патрубок, который защищает его от перелива.

На этот патрубок следует надеть шланг такой длины, чтобы его второй конец был выведен на участок и находился вне дома. Перед началом заполнения системы следует позаботиться об отопительном котле. Его на это время рекомендуется отключить от системы, чтобы не сработали защитные модули этого агрегата.

После того, как эти подготовительные мероприятия выполнены, можно начинать заполнение контура. Кран в нижней части контура, через который поступает водопроводная вода, открывают таким образом, чтобы вода заполняла трубы очень медленно.

Рекомендуемая скорость потока при заполнении должна быть примерно в три раза меньше, чем максимально возможная. Это значит, что кран следует отвернуть не полностью, а только на одну треть просвета трубы

Медленное заполнение продолжают до тех пор, пока вода не потечет через шланг перелива, выведенный наружу. После этого водопроводный кран следует закрыть. Теперь следует пройти по всей системе и на каждом радиаторе открыть кран Маевского, чтобы спустить воздух.

Затем можно снова подключить к отопительной системе котел. Эти краны также рекомендуется открывать очень медленно. В ходе заполнения котла теплоносителем можно услышать шипение, которое издает защитный клапан сброса воздуха.

Это нормальное явление. После этого в систему снова нужно долить воды все в таком же медленном темпе. Расширительный бак должен быть заполнен примерно на 60-70%.

После этого необходимо выполнить проверку работы отопительной системы. Котел включают и прогревают отопительную систему. Затем радиаторы и трубы исследуют, чтобы выявить места, где нагрев отсутствует или является недостаточным.

Недостаточный прогрев свидетельствует о наличии воздуха в батареях отопления, нужно снова провести его стравливание через краны Маевского. Если процедура заполнения отопительного контура теплоносителем прошла успешно, не стоит расслабляться.

Еще как минимум неделю работу системы следует внимательно контролировать, следить за уровнем воды в расширительном баке, а также проверять состояние труб и радиаторов. Это позволит оперативно устранить возникшие проблемы.

Подобным же образом осуществляют заполнение теплоносителем систем закрытого типа. Воду в систему тоже следует подавать с небольшой скоростью через специальный кран.

Выполнить заполнение отопительной системы закрытого типа рабочей жидкостью (теплоносителем) можно своими силами

Важно для этого вооружиться манометром. Но в таких системах важным моментом является контроль за давлением

Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар

Но в таких системах важным моментом является контроль за давлением. Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар.

Выполнять обе эти операции в одиночку затруднительно. Поэтому рекомендуется заполнение закрытого контура выполнять вместе с помощником. Пока один спускает воздух из радиаторов, его напарник контролирует уровень давления в системе и сразу же корректирует его. Совместная работа повысит качество выполнения этого типа работ и сократит их сроки.

Развоздушивание

Завоздушивание может возникнуть при наполнении системы теплоносителем и в ходе эксплуатации. Ситуации разрешаются по-разному, но сводится все к спуску воздуха с помощью клапанов и кранов, вмонтированных в систему.

Заполнение закрытой системы с принудительной циркуляцией должно происходить в определенной последовательности, чтобы исключить образование воздушных пробок. Подача холодной воды осуществляется снизу вверх, краны для отвода воздуха оставляют открытыми, закрывают только те, что установлены для спуска воды. Поднимаясь, теплоноситель выдавливает воздух через открытые клапаны и краны. Как вода начинает бежать через кран, его закрывают. Так постепенно, обязательно плавно, наполняют систему водой. Насос запускают, когда контур полностью заполнен теплоносителем. Для спуска воздуха используют ручные или автоматические воздухоотводчики, сепараторы воздуха. Понятно, что установка ручных воздухоотводчиков подразумевает сброс воздуха обслуживающим персоналом или жильцом квартиры (дома). Встречаются такие воздухоотводчики в обычных жилых домах в помещениях верхних этажей или на техэтажах. Кран Маевского известен многим жильцам старых многоэтажек, которые каждый отопительный сезон самостоятельно сбрасывают накопившийся воздух. В новых домах практикуется монтаж ручного спускного клапана на технических этажах. Автоматическая система воздухоотвода работает обособленно от человеческого участия. Принцип работы автоматических воздухоотводчиков одинаков. В корпусе воздухоотводчика находится поплавок, на который попадает вода. Поплавок давит на подпружиненный шток, открывая доступ вовне. Корпус постепенно заполняется теплоносителем, поплавок давит на шток и перекрывает выходное отверстие. Чтобы воздухоотводчик работал исправно, периодически проверяют чистоту иглы и годность уплотнительного кольца к дальнейшей эксплуатации. Потребность в сепараторах возникает при эксплуатации систем отопления больших размеров, где ручной сброс проблематичен. Сепаратор справляется с удалением воздуха, растворенного в воде. Он преобразует воздух в пузыри и выводит их из системы. Параллельно сепаратор (зависит от модели) может улавливать примеси, которые присутствуют в теплоносителе (шлам). Все воздухоотводчики монтируются в критических точках – на перегибах труб и в верхних точках контура.

Теплоснабжение дома является достаточно сложной системой, требующей не только внимательности при проектировании, выборе оборудования и монтаже, но и постоянного ухода в процессе эксплуатации. Но даже при соблюдении всех нормативных требований и рекомендаций по созданию и обслуживанию в любых схемах возможно возникновение проблем различной природы, требующих своевременного их устранения. И одной из наиболее распространенных можно назвать завоздушивание системы отопления.

Появление и наличие воздуха приводит к нарушению циркуляции теплоносителя в трубопроводах, что существенно снижает эффективность схемы, а в ряде случаев может привести к серьезным авариям.

если теплоноситель содержит воздух, появляется характерный шум в трубопроводах, который влияет на уровень комфортного проживания в домах;
при движении такой воды могут возникать вибрации различной интенсивности, со временем ухудшающие герметичность любых соединений;
присутствие воздуха в теплоносителе способствует развитию коррозионных процессов металлических труб и деталей, что снижает срок их надежной работы;
в результате возникновения воздушной пробки в системе отопления радиаторы остаются холодными, а расход топлива при этом увеличивается и т.д.

4 Принцип работы автоматического устройства

Автоматический воздушник может использоваться как для отопления, так и для систем горячего водоснабжения. Такой прибор функционирует без каких-либо вмешательств человека. Механизм состоит из латунного корпуса и бочонка, расположенного вертикально, и имеет резьбовые соединения. Внутри прибора находится пластмассовый поплавок. К нему подсоединяется клапан, на который воздействует вода. Принцип работы автоматического воздухоотводчика для отопления заключается в следующем:

1. Когда камера находится в рабочем состоянии, корпус заполняется водой, которая оказывает давление на поплавок и прижимает его кверху. Воздушный клапан перекрыт.
2. Во время скопления воздуха в этой камере начинается снижаться уровень жидкости. Поплавок постепенно опускается.
3. При критическом снижении количества воды клапан открывается, что приводит к спуску скопившегося воздуха наружу.
4. После полного вытеснения весь механизм возвращается в прежнее положение. Клапан снова закрывается.

Когда отопительная система наполняется жидкостью, постоянно происходит сброс воздуха до тех пор, пока поплавок не поднимется в верхнюю часть камеры. После наполнения резервуара водой пружина начинает воздействовать на клапан, а тот перекрывает отверстие.

Автоотводчики газов могут быть с угловым или прямым подсоединением. Одни производители выполняют конструкцию так, чтобы сброс происходил вертикально, а другие — в сторону. Для обычного бытового использования такие различия практически не имеют никакого значения.

Фирмы, производящие автоспускники, постоянно совершенствуют свою продукцию. Ведущие компании снабжают изделия некоторыми дополнительными функциями, к которым относятся:

1. Защита устройства от гидроударов. Для этого в конструкцию добавляют отражающую пластину.
2. Дополнительные горизонтальные штуцера. Они служат для более эффективного сбора небольших воздушных пузырьков.
3. Установку мини-клапана можно произвести непосредственно в радиаторную заглушку.

Разновидности воздухоотводчиков

Воздухоотводчики могут быть ручными и автоматическими.

Ручные

Сюда относится кран Маевского, имеющий небольшой размер. Место его установки – на торце обогревательного прибора. Регулировка крана Маевского происходит достаточно просто – вручную, ключом либо отверткой.

Поскольку габариты крана небольшие, то и производительность его низка, поэтому такой «воздушник» можно применять лишь для местного удаления воздушных «пробок».

Автоматические

Эти модели, как правило, не нуждаются в человеческом присутствии. Автоматический воздухоотводчик состоит из:

корпуса;
поплавка;
коромысла;
золотника.

Его принцип работы основан на вытеснении газа при поступлении его в камеру прибора.

Поплавковый механизм перемещается в камере. Если воздуха в системе нет, то он расположен в крайней верхней точке. Золотник соединяется с поплавком при помощи коромысла. Золотник перекрывает воздушный штуцер, пока в систему не попадет воздух. Фиксация золотника происходит под действием пружины.

Автоматический воздухоотводчик с клапаном монтируется вертикально. Воздушный штуцер при этом должен быть направлен вверх. Как правило, воздухоотводчик устанавливается в самой верхней точке любой системы, так как газ (воздух) легче воды и поднимается вверх.

Монтируется устройство просто. Для этого вам понадобится рожковый ключ. При его помощи воздухоотводчик вкручивается в резьбовой разъем с использованием средств герметизации. Нужно производить закручивание непосредственно за шестигранник на корпусе отводчика, в противном случае можно повредить устройство.

Во время установки автоматического воздухоотводчика воздушный клапан закрывается колпачком во избежание повреждений.

Чтобы в дальнейшем было удобно эксплуатировать прибор, его рекомендуют устанавливать после запорного клапана. В этом случае деинсталлировать воздухоотводчик можно, не сливая жидкость из системы.

Автоматический

Как видно из названия этого устройства оно работает самостоятельно и не требует вмешательства человека, так как автоматически отводит воздух из сети. Клапан для вывода газов расположен сверху или сбоку.

Автоматический воздухоотводчик состоит из следующих деталей:

корпус;
крышка корпуса;
поплавок;
жиклёр;
держатель;
золотник;
пружина;
уплотнительное кольцо клапана и корпуса;
пробка.

Внимание! Устанавливать автоматический спускник воздуха нужно только в вертикальном положении. При другом расположении устройство начнёт протекать.. Соединительная резьбовая часть такого воздухоотводчика может быть прямой или Г-образной (угловой)

Устройства последнего типа нередко устанавливают на радиаторы вместо крана Маевского

Соединительная резьбовая часть такого воздухоотводчика может быть прямой или Г-образной (угловой). Устройства последнего типа нередко устанавливают на радиаторы вместо крана Маевского.

Принцип работы автоматического воздухоотводчика следующий: воздух поступает в верхнюю часть корпуса, опуская поплавок и вытесняя из устройства воду. Поплавок опускаясь, воздействует на держатель, который открывает клапан, выпускающий воздух наружу. Как только весь газ вышел, вода заполняет корпус и поднимает поплавок обратно. В это же время держатель перекрывает клапан с отверстием для вывода воздуха, чтобы теплоноситель не вытекал наружу.

Устройства автоматического типа сильно реагируют на качество жидкости в системе отопления. Чтобы они как можно дольше прослужили без перебоев, рекомендуется устанавливать очистительные фильтры.

Методы установки устройства

Кран Маевского устанавливается в верхнюю пробку радиатора, с противоположной стороны от ввода трубопроводов. Если система подразумевает транзитный проход теплоносителя, то тогда изделие монтируют с противоположной стороны от подачи воды в батарею.

В случае монтажа нового отопительного контура, заранее предусматривают именно те батареи, где будет установлен воздушник, для этого требуется наличие специальных проходных пробок, в которые будет вкручен клапан сброса воздуха.

Иногда нужно дополнительно установить точку сброса в уже имеющейся системе отопления. Для этого в конкретном радиаторе извлекают глухую пробку, на ее место устанавливается пробка с внутренней резьбой для клапана. Резьбовое соединение воздушника герметизируется классическим способом при помощи льняной пакли или ленты ФУМ.

Порядок монтажа крана Маевского.

Пользоваться краном Маевского желательно хотя бы один раз в отопительный сезон, даже если это не требуется, важно провернуть винт на определенный угол. Этим добиваются профилактики резьбы конического седла, что позволяет содержать устройство в рабочем состоянии

В некоторых случаях после сброса воздуха возникает незначительная течь резьбы винта, это вызвано попаданием инородных частиц в седло клапана. Для устранения этого эффекта нужно попытаться сбросить дополнительную часть воды из радиатора для вымывания мест прилегания конуса.

Выводы и полезное видео по теме

В этом видео-материале представлен пример подробного гидравлического расчета 2-трубной отопительной системы закрытого типа для 2-этажного дома в программе VALTEC.PRG:

Здесь детально рассказано об устройстве однотрубной системы отопления:

Выполнить монтаж закрытого варианта системы отопления самостоятельно возможно, но без консультаций специалистов не обойтись. Залог успеха — правильно выполненный проект и качественные материалы.

Появились вопросы по специфике устройства закрытого отопительного контура? Есть сведения по теме, интересные посетителям сайта и нам? Пишите, пожалуйста, комментарии в расположенном ниже блоке.
