Сфера применения квадратных труб из стали

Основным достоинством квадратной трубы является ее способность противостоять нагрузкам: статическим и изгибающим. Это незаменимый материал для строительства каркасных конструкций, ферм, теплиц, складов, эстакад, подъемников, мостовых сооружений и т.д. Квадратные профильные изделия являются частью рекламных сооружений, кровельных конструкций, арочных сводов.

Трубу применяют в производстве мебели, в том числе школьной, предметов быта и интерьера. Для этих целей заготовку подвергают тщательной обработке – шлифованию, окраске и др. Полая квадратная труба в предметах интерьера обеспечивает высокую надежность конструкции и небольшой ее вес. Несгибаемая профилированная труба является прочным каркасом для столов, стульев, кроватей, стеллажей, скамеек и других предметов обихода.

Секрет квадратной трубы в равномерном распределении нагрузки по сторонам, что в целом дает высокие значения радиуса инерции по периметру, и соответственно по площади поперечного сечения. В глобальном строительстве практикуют заполнение профильных прямоугольных и квадратных труб бетоном (в сжатых и изогнутых стержнях), что в целом значительно повышает не только надежность конструкции, но и огнестойкость строения. Это позволяет избежать дорогостоящей обработки зданий огнезащитными покрытиями, либо значительно снизить затраты на эти работы.

В отличие от круглых труб, профильные не обладают инерцией качения, поэтому с успехом применяются в конструкциях кровли вместо несущих балок. Их малый вес обеспечивает надежность и долговечность строения, снижая нагрузку на стены, фундамент и другие элементы.

Их применение

Применение профильных стальных труб отличается широтой масштабов. Бесспорно, самая основная сфера использования профильных трубопрокатных материалов – это строительство. В современных строительных конструкциях такой тип трубопрокатного сортамента применяется повсюду.

Их применение отличается следующими преимуществами:

  1. Почти на четверть экономиться металл, если сравнить со строительством металлопостройки с применением двутавра.
  2. Простая установка и небольшое время, затраченное на строительство каркаса и сооружения.
  3. Такая металлическая конструкция более стойкая к образованию коррозийных проявлений, если сравнить ее с остальными вариантами трубопроката. А холодногнутые профтрубы успешно заменяют двухтавровую балку, уголки и швеллер.

Изготовление квадратных труб из стали

Крупносерийное производство стальных профильных труб обязательно соответствует нормативам. Но есть и другие способы получения квадратных труб, так называемые кустарные. Например, вальцевание трубы круглого сечения. Этот метод не гарантирует надежности эксплуатации изделия в дальнейшем и не соответствует ГОСТ, поэтому его используют только народные умельцы в подсобном хозяйстве.

Заводы-производители квадратных стальных труб

В России широкомасштабным производством труб квадратного сечения занимаются крупные металлургические заводы. Продукция изготавливается по заказу из стандартного ряда типоразмеров. Заказчик выбирает способ получения и обработки стали в зависимости от назначения будущего проката. В Российской Федерации более 50 заводов, поставляющих трубную продукцию.

Поставщиками профильных труб квадратного сечения в РФ являются:

  1. «Агрисовгаз» Калужская область.
  2. Альметьевский трубный завод (Татарстан).
  3. Амурметалл (Хабаровский край).
  4. Барнаульский завод механический прессов.
  5. Борский трубный завод (Нижегородская область).
  6. Брок-Инвест-Сервис (Москва).
  7. Вилси-Плюс (г. Калуга).
  8. Волгатрубопрофиль (Костромская область).
  9. Волжский механический завод.
  10. ВТПЗ (Волгоградская область).
  11. Выксунский металлургический завод.
  12. ДЗМТ (Республика Дагестан).
  13. ООО «Строй-Профиль» (Орловская область).
  14. ЗСМК (Кемеровская область).
  15. ООО «Октан» (Ставрополье).
  16. Исаевский машиностроительный завод (г. Коломна).
  17. Королевский трубный завод.
  18. Металлург (Москва).
  19. ОАО МТЗ «Филит».
  20. Нефтекамский трубный завод.
  21. Металлинвест (г. Нижний Тагил)
  22. НМЗ им. Кузьмина (г. Новосибирск).
  23. ООО «Новый кубанский профиль» (Краснодарский край).
  24. Первоуральский новотрубный завод
  25. Рязанский трубный завод и другие.

Производством профильных стальных изделий занимаются на Урале, в Челябинске, Ярославле, Рязани, Башкирии, Алтайском крае. Много заводов в Московской, Волгоградской, Новосибирской, Свердловской области. Ассортимент продукции различается – некоторые компании реализуют трубы небольшого сечения (от 10х10 до 60х60), другие – сечения свыше 80х80 мм.

Технология проката квадратных профильных труб

Сырьевым материалом для бесшовных квадратных труб являются изделия из стали круглого сечения с толщиной стенки от 4 до 14 мм. При холодной деформации получается продукция более низкого качества, но такой способ производства менее затратный и не требует мощного дорогостоящего и габаритного оборудования.

При горячей деформации бесшовных профильных труб структура металла не меняется, что важно для сохранения прочностных свойств изделия. Поэтому такая продукция более высокого качества и используется в сферах, где применяются большие нагрузки

При холодной и горячей деформации используются различное оборудование, но способ проката аналогичен: круглые трубы проходят через валки, вследствие чего деформируются, в результате получается заготовка квадратного сечения.

Как получают электросварные трубы из стали квадратного сечения

Из плоского металлического листа подготавливают штрипсы, которые превращаются путем сгибания в круглую трубу. Затем шов сваривается, зачищается. Заготовку прокатывают на вальцах, что на выходе дает изделие квадратной формы. Но для дальнейшей эксплуатации этого недостаточно – профильная заготовка проходит необходимую процедуру обработки и закаливания

Это важно, чтобы снять излишнее напряжение металла после изгибания

Сталь для труб квадратного сечения

Основной материал для изготовления профильных труб квадратного сечения – нелегированная углеродистая сталь по нормативам ГОСТ 380, 1050, 9045. Но есть изделия, которые производят из легированной стали марок 09Г2, 09Г2С, 10ХСНД (в соответствии с ГОСТ 19281), марок 10Г2, 30ХГСА (по ГОСТ 4543).

Технические требования к профильным трубам регламентируются ГОСТ 13663-86. Здесь указаны требования к внешнему виду, термообработке труб, маркам стали, нормативы механических показателей стальных изделий и др.

Предназначение калькулятора для определения изгиба

Для создания каркасов различных строений самое большое распространение получила древесина. Из нее, как из пластилина, можно сотворить конструкцию любой сложности. Однако далеко не последнее место занимает и такой конструкционный материал как различные металлические профили.

Их выгодно отличает такое свойство как пластичность, долговечность и прочность. Не последнее место среди таких материалов занимают профильные и круглые трубы. Попытайтесь представить себе навес для автомобиля из профильной трубы с покрытием из поликарбоната и такое же строение из уголка.

Похоже, двух мнений быть не может. А любая балка из трубы в конструкции должна быть просчитана. Это необходимо по двум причинам:

  • Получить объект с достаточным запасом прочности под воздействием собственного веса, а также ветровых и снеговых нагрузок.
  • Подобрать минимально допустимый для строения профиль с целью минимизировать расходы на материалы.

Для достижения этой цели необходимо воспользоваться нашим онлайн калькулятором и рассчитать балку из трубы на изгиб. Это в случае, если деталь закреплена с одной стороны (консольная). Если же закреплены оба конца, понадобится рассчитать трубу на прогиб.

При этом необходимо учитывать следующие обстоятельства:

  1. Размеры и сечение: (профильная или круглая). Для профильной прямоугольной трубы расчет производится с учетом направления воздействия. При расчете балок из квадратной трубы этот фактор одинаков для любого направления воздействия.
  2. Прочностные характеристики материала с учетом толщины стенок и марки материала. Это особенно актуально при использовании балок из круглой трубы, расчет которой в значительной степени зависит от указанных характеристик ввиду многообразия применяемых материалов.

Виды вероятных нагрузок

Как можно классифицировать нагрузки на балку из трубы? В соответствии с СП 20.13330.2011 «Нагрузки и воздействия» моменты  нагружения конструкции можно распределить по следующим признакам:

  • постоянные – давление и вес которых не изменяются с течением времени, это такие, как собственный вес конструкции;
  • временные длительные, учитывающие вес дополнительных конструкций сооружения, включая оборудование, мебель и прочее;
  • кратковременные поперечные, зависящие от внешних условий эксплуатации – нагрузки от ветра, снега или дождя, для определения которых производится собственный расчет, зависящий от района расположения объекта. Такие нагружения в экстремальных условиях создают условия, при которых возможен прогиб балки из трубы.
  • особые условия воздействия, к которым можно отнести воздействие от удара автомобиля во время парковки, в результате которого опора может прогибаться;
  • сейсмические – для местностей с определенной сейсмической активностью.

Прочностью перекрытия определяется уровень безопасности проживания на загородном участке или в деревенском доме.

Степень нагружения конструкций можно подбирать по таблицам, при этом учитываются:

  1. величина момента инерции, обозначенная в стандартах;
  2. длина пролета;
  3. величина нагрузки;
  4. модуль Юнга (справочные данные).

В таблицах приводятся готовые данные, рассчитанные по специальной формуле например для круглых, квадратных и прямоугольных профилей. Все прочностные расчеты несущих конструкций по определению сложны в исполнении и требуют специальной инженерной подготовки в области сопротивления материалов. Поэтому лучше воспользоваться специальным онлайн-калькулятором. Чтобы рассчитать нагрузки достаточно ввести исходные данные в таблицу и на выходе можно получить точный результат быстро и без особых затруднений.

Многофункциональность и основные параметры труб с ребрами жесткости

При технологическом формировании стальной трубы размеры соответствуют заданной длине, форма при прокатке придается прямоугольная (квадратная) с 4 ребрами жесткости. На выходе получается трубный профиль. Конфигурацией он выделяется среди обычных круглых труб. Изделия из холоднодеформированного проката по стоимости несущественно отличаются от других разновидностей. Путем применения холодной технологии выпускают алюминиевый или оцинкованный профиль, ему дополнительно придают антикоррозийные свойства.

Повышенный спрос на алюминиевый профиль оправдан техническими параметрами:

  • устойчивостью к физическому воздействию;
  • небольшим весом при значительных размерах металлических труб;
  • повышенной прочностью при достаточной пластичности металла;
  • незначительными отклонениями при деформациях;
  • широким спектром применения;
  • доступными ценами на весь алюминиевый и оцинкованный сортамент с учетом типоразмеров труб.

Профильным трубам при прокатке придается форма прямоугольника с четырьмя ребрами жесткости

На территории РФ более 400 предприятий специализируются на выпуске профилированных и круглых стальных труб. Они отличаются диапазоном сечения и толщиной стенок, их применение почти безгранично.

Какая нагрузка действует на профильную трубу

Другой вопрос, как рассчитать размеры профильной трубы так, чтобы обойтись «малой кровью», купить подходящую по нагрузке трубу. Для изготовления перил, оградок, теплиц можно обойтись без расчетов. Но если вы строите навес, кровлю, козырек, без серьезных расчетов нагрузки не обойтись.

Каждый материал сопротивляется воздействию внешних нагрузок, и сталь – не исключение. Когда нагрузка на профильную трубу не превышает допустимых значений, то конструкция согнется, но выдержит нагрузку. Если вес груза убрать, профиль примет исходное положение. В случае превышения допустимых значений нагрузки труба деформируется и остается такой навсегда, либо разрывается в месте сгиба.

Чтобы исключить негативные последствия, при расчете профильной трубы учитывайте:

  1. размеры и сечение (квадратное или прямоугольное);
  2. напряжение конструкции;
  3. прочность стали;
  4. типы возможных нагрузок.

Классификация нагрузок на профильную трубу

Согласно СП 20.13330.2011 по времени действия выделяют следующие типы нагрузок:

  1. постоянные, вес и давление которых не меняется со временем (вес частей здания, грунта и т.д.);
  2. временные длительные (вес лестницы, котлов в коттедже, перегородок из гипсокартона);
  3. кратковременные (снеговые и ветровые, вес людей, мебели, транспорт и т.д.);
  4. особые (землетрясения, взрывы, удар машины и т.д).

К примеру, вы сооружаете навес во дворе участка и используете профильную трубу как несущую конструкцию. Тогда при расчете трубы учитывайте возможные нагрузки:

  1. материал для навеса;
  2. вес снега;
  3. сильный ветер;
  4. возможное столкновение автомобиля с опорой во время неудачной парковки во дворе.

Для этого воспользуйтесь СП 20.13330.2011 «Нагрузки и воздействия». В ней есть карты и правила, необходимые для правильного расчета нагрузки профиля.

Расчетные схемы нагрузки на профильную трубу

Кроме типов и видов нагрузки на профили, при расчете трубы учитываются виды опор и характер распределения нагрузки. Калькулятор рассчитывает, используя только 6 типов расчетных схем.

Максимальные нагрузки на профильную трубу

Некоторые читатели задаются вопросом: «Зачем делать такие сложные расчеты, если мне нужно сварить перила для крыльца». В таких случаях нет необходимости в сложных расчетах с учетом нюансов, так как можно прибегнуть к готовым решениям (таб. 1, 2).

Таблица 1. Нагрузка для профильной трубы квадратного сечения
Размеры профиля, мм Максимальная нагрузка, кг с учетом длины пролета
1 метр 2 метра 3 метра 4 метра 5 метров 6 метров
Труба 40х40х2 709 173 72 35 16 5
Труба 40х40х3 949 231 96 46 21 6
Труба 50х50х2 1165 286 120 61 31 14
Труба 50х50х3 1615 396 167 84 43 19
Труба 60х60х2 1714 422 180 93 50 26
Труба 60х60х3 2393 589 250 129 69 35
Труба 80х80х3 4492 1110 478 252 144 82
Труба 100х100х3 7473 1851 803 430 253 152
Труба 100х100х4 9217 2283 990 529 310 185
Труба 120х120х4 13726 3339 1484 801 478 296
Труба 140х140х4 19062 4736 2069 1125 679 429
Таблица 2. Нагрузка для профильной трубы прямоугольного сечения (рассчитывается по большей стороне)
Размеры профиля, мм Максимальная нагрузка, кг с учетом длины пролета
1 метр 2 метра 3 метра 4 метра 5 метров 6 метров
Труба 50х25х2 684 167 69 34 16 6
Труба 60х40х3 1255 308 130 66 35 17
Труба 80х40х2 1911 471 202 105 58 31
Труба 80х40х3 2672 658 281 146 81 43
Труба 80х60х3 3583 884 380 199 112 62
Труба 100х50х4 5489 1357 585 309 176 101
Труба 120х80х3 7854 1947 846 455 269 164

Пользуясь готовыми расчетами, помните, что в таблицах 2 и 3 указана максимальная нагрузка, от воздействия которой труба согнется, но не сломается. При ликвидации нагрузки (прекращение сильного ветра) профиль вновь обретет первоначальное состояние. Превышение максимальной нагрузки даже на 1 кг ведет к деформации или разрушению конструкции, поэтому покупайте трубу с запасом прочности, в 2 – 3 раза превышающим предельное значение.

Технические требования к профильным изделиям

Изготовление профильных труб регламентируется положениями ГОСТ 30245-2003. Это накладывает определенные требования на сам процесс производства и используемые для этого материалы.

Профильные изделия производятся из листовой прокатной стали, которая поставляется в рулонах:

  • стали низколегированной, имеющей толщину равную или большую 4 мм;
  • углеродистой стали с такой же толщиной;
  • углеродистой и низколегированной стали толщиной 3 мм и больше;
  • качественных марок углеродистой стали — 10, 15, 20.

Изделия не должны быть скручены относительно своей продольной оси более чем на 2 мм из расчета на 1 погонный метр изделия. Кривизна готовых изделий в горизонтальной и вертикальной плоскостях допустима не более 1 мм на погонный метр.

Трубы стальные профильные — ГОСТ не разрешает наличия на их поверхностях каких-либо выраженных повреждений. Сюда можно отнести глубокие борозды, риски, трещины, завороты металла и прочие повреждения.

При разрезании труб на части необходимо следить за тем, чтобы все резы были выполнены строго под углом 90 градусов. Допустимое отклонение от данного угла составляет 1 градус 30 минут.

Продольный шов должен быть полностью проварен по всей длине изделия. Допустимое суммарное значение непровара — 50 мм на погонный метр. Но при этом нужно учитывать, что длина отдельного непровара не может быть более 20 мм. Сопротивление сварного шва на разрыв не должно быть меньше 95 % показателя сопротивления основного металла на разрыв.

Внешние размеры изделия не должны отличаться от расчетных более чем на 1 %.

Практика использования профильных изделий свидетельствует о том, что любое несоответствие требованиям регламентирующих документов, в частности, ГОСТ, может явиться причиной быстрой потери качества изделий. Уже возведенная конструкция может повести себя совершенно непредсказуемо из-за превышения каких-то отклонений в процессе производства. Поэтому, прежде чем заказывать профильные трубы, особенно большими партиями, удостоверьтесь в том, что при их изготовлении были соблюдены все требования документов и выдержаны все необходимые допуски.

Основные виды трубных стальных изделий

Сортамент профильных стальных труб включает такие изделия:

  • Квадратные (ГОСТ 8639-82);
  • Прямоугольные (ГОСТ 8645-68);
  • Овальные (ГОСТ 8642-68).

В зависимости от толщины стенки изделия бывает труба:

  • Тонкостенная;
  • Толстостенная.

Тонкостенными считаются изделия, толщина стенки которых составляет менее 5% от диагонали. Трубная продукция формуется из листов металлопроката на станках методом обжатия без нагрева. Сварочный шов заваривается в инертной среде, благодаря чему удается достичь высоких прочностных характеристик материала.

Стальной профиль и труба

Толстостенная продукция изготавливается подобным образом. В качестве материала используется листовая сталь большой толщины. Толстостенная труба нагревается перед формовкой, а сварочный шов заваривается электрической дугой в среде инертного газа. Именно благодаря такой технологии, толстостенная продукция гораздо крепче тонкостенной.

Также толстостенная труба бывает бесшовная. Для ее производства необходим горячедеформированный толстостенный материал, который дополнительно поддается холодной накатке. Бесшовная трубная продукция обладает высоким качеством обработки внутренней и наружной поверхностей.

Бесшовная труба – это самая прочная и устойчивая к механическим нагрузкам профильная продукция.

Бесшовная труба квадратного сечения встречается не так часто и не производится в больших масштабах. Тем не менее, иногда она также необходима.

По способу вытяжки стальные листы для изготовления квадратных и прямоугольных труб делятся на такие группы:

  • Металл сложной вытяжки;
  • Металл очень глубокой вытяжки;
  • Металл глубокой вытяжки;
  • Металл нормальной вытяжки.

Квадратный профиль

Методы и формулы для вычисления

Чтобы рассчитать прочность трубы профильной на изгиб необходимо определить максимальное напряжение на ту либо иную точку конструкции. Каждый вид материала, из которого изготавливается прокатная продукция, обладает индивидуальным показателем напряжения и точкой сопротивления. В учет берутся следующие параметры: вид проката, сечение, толщина стенки, общие характеристики. Владея такими данными, можно предположить, какие будут последствия от воздействия различных факторов, в том числе окружающей среды. При давлении на поперечную часть профтрубы напряжение создается даже в точках, которые удалены от нейтральной оси.

Получить данные можно разными способами:

  • Берутся готовые показатели из строительных справочников и подставляются в формулу. Такие действия предусматривают выбор трубного проката в соответствии с указанными характеристиками, что позволяет делать самые точные подсчеты прогиба. ГОСТ 8639-82 (для изделий квадратного сечения) и ГОСТ 8645-68 (прямоугольного) регламентированы: момент инерции трубы (I), длину пролета (L), нагрузку (Q), модуль упругости в соответствии СНиП. Схемы вычислений индивидуальные и для каждого случая подбирается формула.
  • Самостоятельно рассчитывается прочность на изгиб. В данном случае применим Закон Гука, который выражается формулой: Pизг = M/W, где Pизг — величина прочностного предела, M — изгибающий момент; W — сопротивление. Такие вычисления требуют дополнений: учитываются характеристики исходного материала, давления и т.д.
  • При помощи калькулятора. В специальную расчетную таблицу вносятся исходные данные — длина пролета, нормативная и расчетная нагрузка, Fmax,количество изделий, расчетное сопротивление, параметры. После нажатия на клавишу «Рассчитать» выдается готовый результат.

Не стоит выполнять расчеты самостоятельно. Нужно уметь пользоваться ГОСТами, СНиПами и владеть сложной специфической техникой — сопроматом. При малейших неточностях в подсчетах не избежать серьезных последствий.

Проще применить один из калькуляторов для расчета нагрузки на профильную трубу:

http://www.rsi-llc.ru/calculator/http://svoydomtoday.ru/building-onlayn-calculators/336-rschet-kvadratnoy-trubi-na-progib-i-izgib.htmlhttps://trubanet.ru/onlajjn-kalkulyatory/raschet-balok-iz-trub-na-izgib.html

Также полезно будет просмотреть видео:

Вес

Таблица № 1 веса стальных профтруб.

№ п/п Параметры.

Профильные квадратные трубы

Длина

Масса метра/пог.
1 15х15х1.0 0, 478
2 15х15х1.2 0,500
3 15х15х1.5 0,600
4 20х20х1.2 0,680
5 20х20х1.5 0,840
6 20х20х2 1,09
7 25х25х1.2 0,870
8 25х25х1.5 1,06
9 25х25х2 1,38
10 30х30х1.5 1,30
11 30х30х1.5 1,60
12 40х40х1.5 1,79
13 40х40х2 2,30

2,80

14 40х40х2.5 3,33
15 40х40х3 4,20
16 40х40х4 3,60
17 50х50х2,5 3,65
18 60х60х2 3,58
19 80х80х3 12 м 7,12
20 100х100х3 12 м 9,01

  Вес профтрубы будет зависеть от ее длины и толщины стенки. Данный момент необходимо учитывать при их выборе. Видео: представлены виды и типы профильных труб и их технические характеристики. Просмотр данного видео поможет определиться в выборе профтруб именно для вашей ситуации. Вес необходимо учитывать про сооружении массивных металлоконструкций, если это ваш случай, то используйте наши таблицы.

Таблица № 2 веса стальных профильных труб.

№ п/п Параметры

Профильные прямоугольные

Длина

Масса метра/пог.
1 20х10х1.2 0, 500
2 25х10х1.5 0,600
3 28х25х1.2 0,930
4 30х15х1.5 0,950
5 40х20х1.5 1,30
6 50х25х2 1,66
7 60х30х2 2,64
8 80х40х2 3,50
9 100х50х3 12 м 6,50
10 100х50х4 12 м 8,69
11 120х60х3 12 м 11,40
12 120х60х4 12 м 10,55
13 140х60х2 12 м 11,80
14 140х60х5 12 м 14,58
15 150х100х5 12 м 18,4
16 160х80х5 12 м 17.69
17 160х120х5 12 м 20,80
18 180х100х6 12 м 24.69
19 200х120х5 12 м 23.98
20 230х160х6 12 м 46,11

Для чего необходим контроль размеров профильных труб?

Ответ на этот вопрос довольно прост: строгий контроль размерных характеристик этой продукции необходим, потому что любая неточность в габаритах влияет на надёжность металлоконструкций, конструируемых из профтруб. В случае допущения ошибки при расчёте размеров возможны две основных проблемы:

  • снижение прочности каркасной конструкции;
  • увеличение массы каркасного сооружения.

Поэтому размеры профильной трубы должны соответствовать государственным стандартам. В случае несоответствия габаритных размеров стандартам, изложенным в ГОСТе, конструкция из такой продукции не будет обладать достаточной прочностью, что может привести к её разрушению.

Стоит отметить одну важную деталь — если профильная труба имеет нестандартные размеры, то расчёт этих изделий производится по индивидуальным формулам. Стандартные трубы можно рассчитать с помощью соответствующего ГОСТа. Таким образом, размеры профилированного металлопроката определяют саму возможность существования каркасной конструкции.

Какие бывают размеры профильной трубы, виды обработки проката

Наиболее востребованными являются следующие размеры (мерной длины до 12 м и в отрезках кратного формата):

  • квадратные трубы – сечение от 15х15 до 60х60 мм;
  • прямоугольный профиль – сечение от 15х20 до 44х80 мм.

Стальные трубы профильные (размеры ГОСТом регламентируются) по способу обработки преимущественно подразделяются на такие виды:

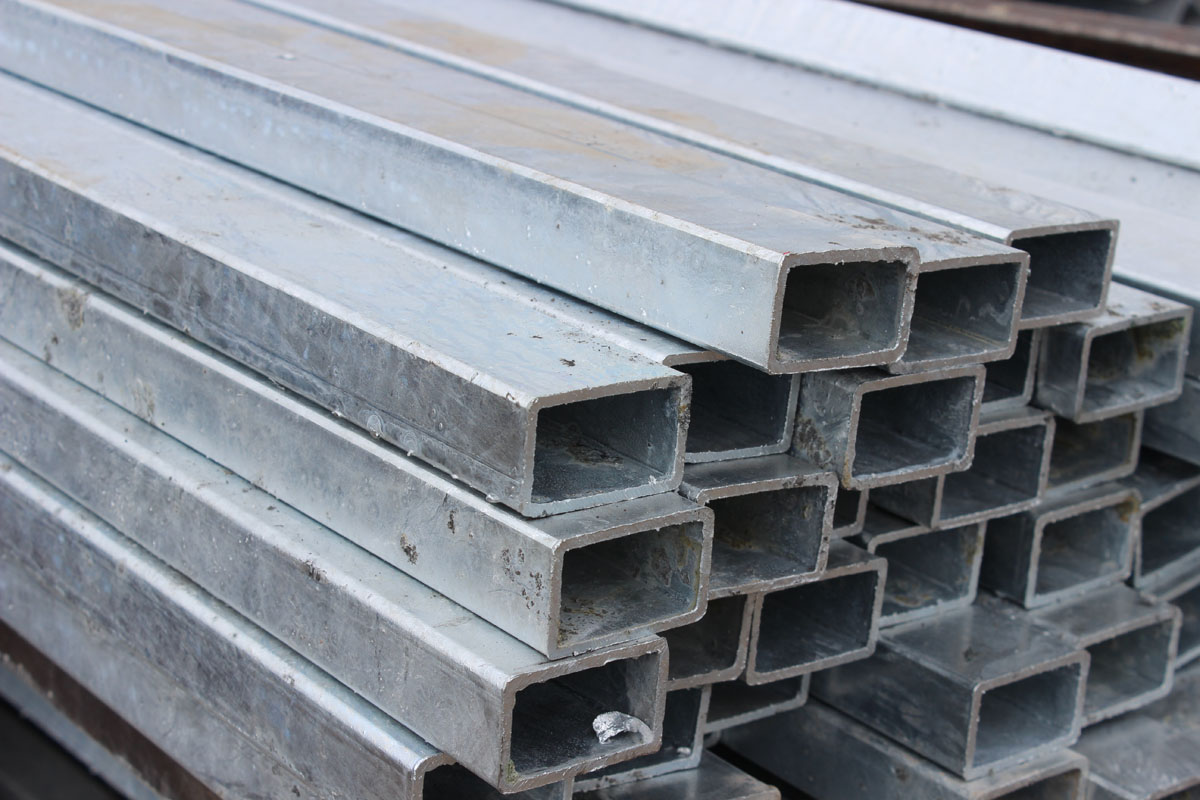

Самые востребованные размеры сечения прямоугольной трубы от 15х20 до 44х80 мм

  • бесшовные холоднодеформированные (холоднотянутые и холоднокатаные);
  • горячедеформированные бесшовные стальные трубы (горячекатаные, горячепрессованные и горячекованые);
  • горячедеформированные сварные (прямошовные, спиральношовные);
  • бесшовные (центробежнолитые, теплокатаные и теплотянутые) изделия;

Статья по теме:

  • прямошовные (электросварные и сварные);
  • свертываемые, паяные и печной сварки трубы;
  • холоднодеформированные (тянутые и катаные);
  • стальные трубы с обработанной поверхностью;
  • обработанные (полированные и шлифованные) изделия с металлическим и неметаллическим покрытием;
  • никелированные и с антикоррозийным покрытием.

Известны такие основные параметры профильной трубы:

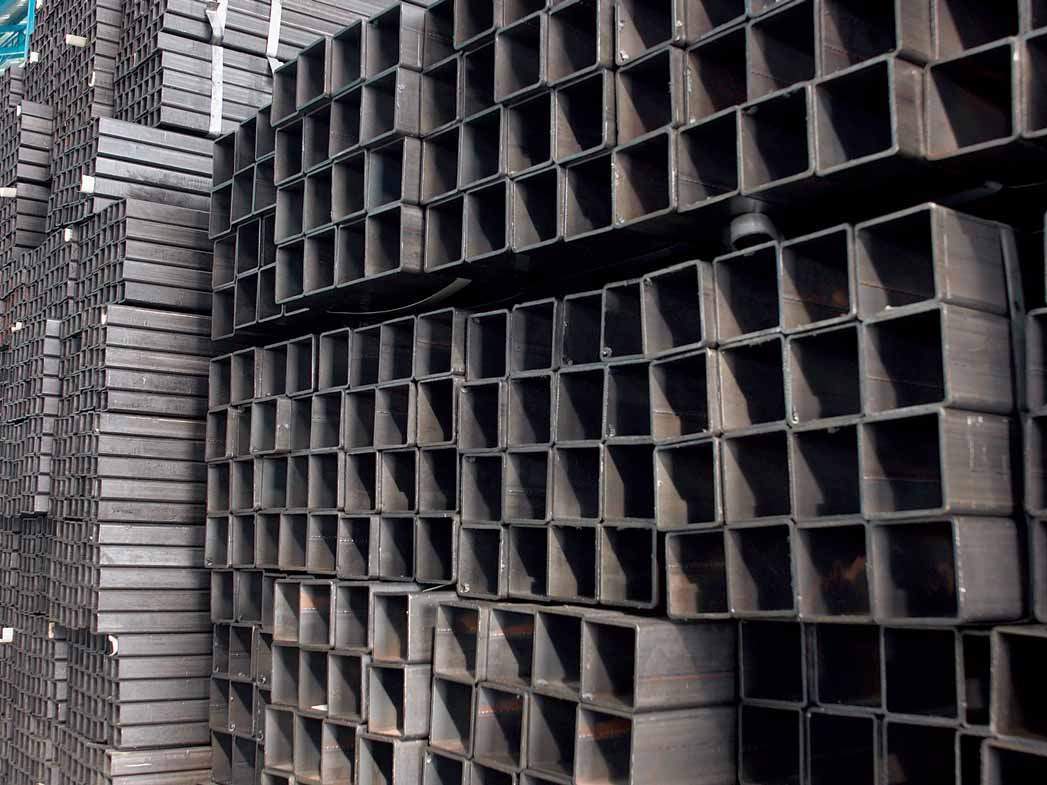

По способу обработки профильные трубы могут быть бесшовные и сварные

  • вид профиля (геометрическая форма на срезе);
  • марка стали или другого металла;
  • длина трубы;
  • диаметр сечения (размеры труб в дюймах и в миллиметрах);
  • толщина стенки;
  • наличие шва;
  • присутствие дополнительной обработки: оцинковка, шлифовка, полирование и пр.

Выпускаются трубы с обработанными срезами, с резьбой на одном или обоих концах и другим типом отделки торцов:

  • суженные и развальцованные металлические стержни;
  • подшипниковые стальные трубы;
  • изделия с высаженными концами и другими видами обработки.

Помимо прямоугольных и квадратных конструкций, соответственно ГОСТу, размеры труб и их форма могут варьироваться в пределах:

  • каплевидного и многоугольного проката;
  • овального и плоскоовального стального профиля.

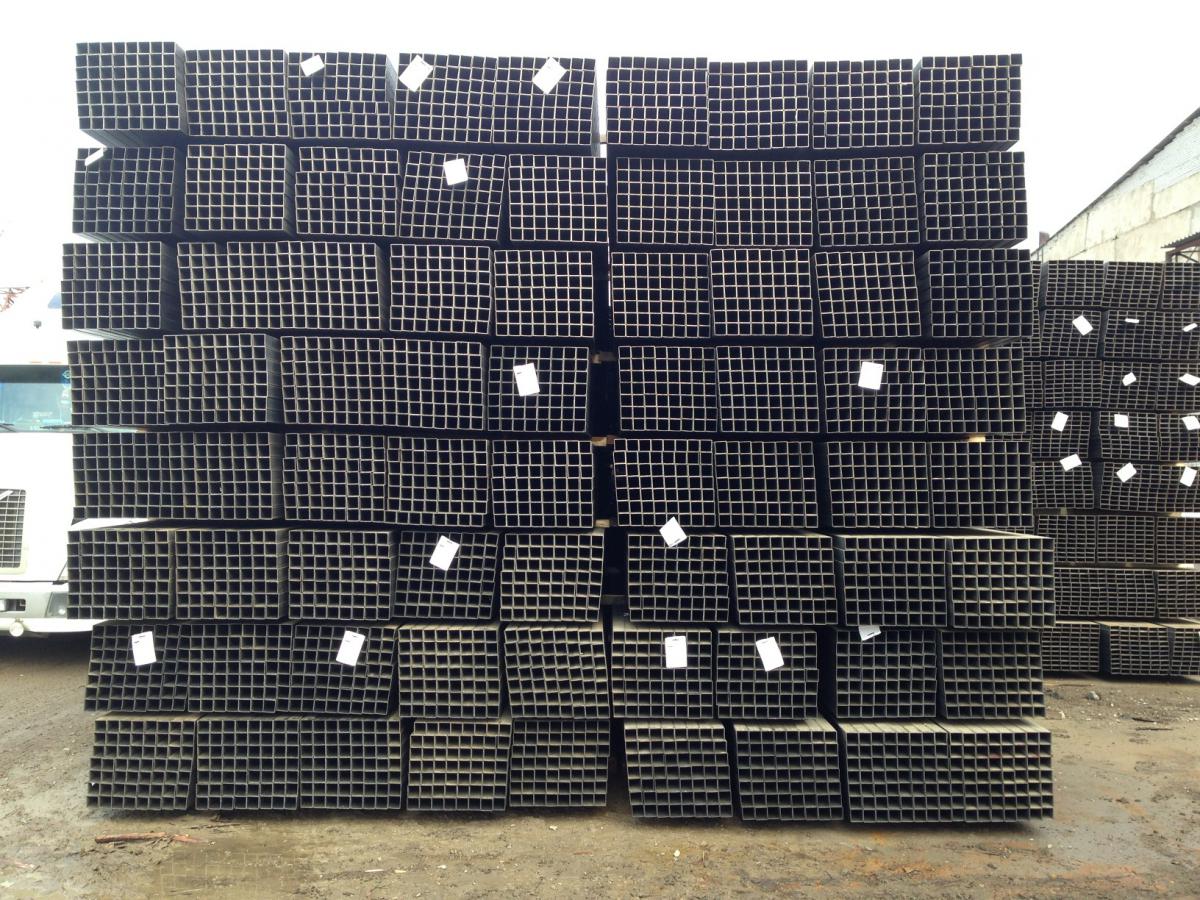

Бесшовные трубы могут быть теплотянутые, теплокатаные и центробежнолитые

Строительные потребности: профильные трубы, размеры стенок

В настоящее время наиболее востребованными являются мебельный и строительный профили. Трубы прямоугольного и квадратного сечения выпускаются в соответствии с нормами ГОСТ 30245-2003. Без них сложно представить промышленное, военное и гражданское строительство. Данные изделия применяются для изготовления таких конструкций:

  • построек каркасного типа;
  • лестниц и ступеней;
  • перекрытий;
  • навесов и ферм;
  • стоек и подпорок;
  • мостовых колонн;
  • железнодорожных пролетов;
  • складских помещений и комплексов в сфере логистики.

Овальный профиль широко используется не только в строительстве, но также и в мебельном производстве

Мебельные заготовки представляют собой никелированный или шлифованный, овальный или квадратный профиль. Чаще всего они формируются из стальных штрипсов толщиной не более 1,5 мм. Это обусловлено потребностью в легких конструкциях. Такие детали не рассчитаны на повышенную нагрузку, они подвержены механическим воздействиям разрушительного характера. Как правило, мебельные заготовки являются тонкостенными изделиями небольшой длины:

  • детали квадратного сечения размерами от 10х10 до 30х30 мм;
  • элементы прямоугольного вида – от 20х10 до 40х25 мм;
  • заготовки овального и плоскоовального типа в пределах формата 10х20 мм.

Мебельный профилированный трубопрокат выпускается в соответствии с ТУ предприятий, например, ТУ 14-105-737-2004, а также согласно перечисленным ранее нормам ГОСТа. Высокие требования предъявляются к качеству обработки поверхности и геометрии труб. Овальный и плоскоовальный профили эстетичны, они имеют меньшие размеры. Цена за метр профильных труб, используемых для мебельного производства, будет на порядок выше стоимости других видов изделий трубопроката.

Эксплуатационные сферы и преимущества профтруб

Эксплуатационная принадлежность вышеуказанных изделий довольно обширна, однако, наиболее распространённым вариантом их использования является монтаж различных каркасных конструкций. Это связано с техническими характеристиками профтруб, среди которых выделяется прочность, являющаяся необходимой при возведении каркасных конструкций. Профтрубы используются при установке заборов с использованием профнастила (профлиста), различных ограждений, а также в качестве элементов декора.

Таким образом, применение профтруб позволяет не только выполнить конструкцию необходимой прочности, но и снизить общие финансовые затраты при строительстве. Однако такая экономия возможна только в случае строгого контроля производителем размеров профтруб. Они должны соответствовать стандартам, которые прописываются в ГОСТе.

Рассмотрим основные преимущества профилированных труб:

  • такие изделия устойчивы к высоким нагрузкам;
  • относительная дешевизна этих изделий, которая обуславливается количеством материала, используемого для их производства;
  • лёгкий вес;
  • устойчивость к механическим воздействиям.

Профильные трубы могут служить основой для самых разных конструкций, но нужно правильно выбирать размер сечения, чтобы сооружение было надежным

Наиболее распространённым материалом при производстве этих изделий является сталь. Стальные профтрубы отличаются тем, что имеют самый высокий коэффициент прочности.

Тройник стальной. Размеры и вес тройников. ГОСТ.

.

Таблица 2

Размеры и вес стальных тройников по ГОСТ 17376. Исполнение 2.

DN D T D1 T1 F H Вес, кг
40 45 2.5
4.0
5.0
40 40 0.3
0.4
0.4
50 57 3.0
4.0
5.0
45 2.5
3.0
4.0
50 45 0.4
0.6
0.7
3.0
4.0
5.0
0.4
0.6
0.7
65 76 3.5
6.0
7.0
45 2.5
4.0
5.0
65 60 0.8
1.4
1.6
3.5
6.0
7.0
57 3.0
5.0
5.5
0.8
1.4
1.6
3.5
6.0
7.0
0.8
1.4
1.6
80 89 3.5
6.0
8.0
57 3.0
4.0
5.5
80 70 1.5
2.0
2.7
3.5
6.0
8.0
76 3.5
6.0
7.0
1.5
2.0
2.7
3.5
6.0
8.0
1.5
2.0
2.7
100 108 4.0
6.0
8.0
9.0
76 3.5
5.0
6.0
7.0
100 80 2.2
3.3
4.5
4.9
4.0
6.0
8.0
9.0
89 4.0
6.0
8.0
8.0
2.2
3.3
4.5
4.9
4.0
6.0
8.0
9.0
2.2
3.3
4.5
4.9
125 133 4.0
6.0
8.0
10.0
12.0
89 3.5
5.0
6.0
8.0
9.0
110 95 2.9
4.1
5.9
6.8
8.0
4.0
6.0
8.0
10.0
12.0
108 4.0
5.0
6.0
9.0
10.0
2.9
4.1
5.9
6.8
8.0
4.0
6.0
8.0
10.0
12.0
2.9
4.1
5.9
6.8
8.0
150 159 4.5
6.0
8.0
10.0
12.0
108 4.0
5.0
6.0
9.0
10.0
130 110 4.8
6.6
9.0
10.1
12.2
4.5
6.0
8.0
10.0
12.0
133 4.0
5.0
6.0
10.0
12.0
4.8
6.6
9.0
10.1
12.2
4.5
6.0
8.0
10.0
12.0
4.8
6.6
9.0
10.1
12.2
200 219 6.0
8.0
10.0
12.0
16.0
133 5.0
6.0
8.0
10.0
16.0
160 140 10.2
13.8
16.8
19.9
26.6
6.0
8.0
10.0
12.0
16.0
159 5.0
6.0
8.0
11.0
12.0
10.2
13.8
16.8
19.9
26.6
6.0
8.0
10.0
12.0
16.0
10.2
13.8
16.8
19.9
26.6
250 273 7.0
10.0
12.0
16.0
18.0
159 4.5
6.0
8.0
11.0
12.0
190 175 18.4
26.0
31.2
41.6
46.8
7.0
10.0
12.0
16.0
18.0
219 6.0
8.0
10.0
12.0
16.0
18.4
26.0
31.2
41.6
46.8
7.0
10.0
12.0
16.0
18.0
18.4
26.0
31.2
41.6
46.8
300 325 8.0
10.0
12.0
16.0
22.0
219 6.0
8.0
10.0
12.0
16.0
220 200 27.4
34.2
41.1
54.8
75.3
8.0
10.0
12.0
16.0
22.0
273 7.0
10.0
12.0
16.0
18.0
27.4
34.2
41.1
54.8
75.3
8.0
10.0
12.0
16.0
22.0
27.4
34.2
41.1
54.8
75.3
350 377 10.0
12.0
16.0
20.0
273 7.0
10.0
12.0
16.0
240 225 46.0
55.2
73.6
92.0
 10.0
12.0
16.0
20.0
 325  8.0
10.0
16.0
18.0
 46.0
55.2
73.6
92.0
 10.0
12.0
16.0
20.0
 —  —  46.0
55.2
73.6
92.0
400 426 8.0
10.0
12.0
16.0
325 8.0
10.0
12.0
16.0
270 250  55.5
66.6
88.8
100.0
10.0
12.0
16.0
18.0
377 10.0
12.0
16.0
18.0
55.5
66.6
88.8
100.0
10.0
12.0
16.0
18.0
 —  —  55.5
66.6
88.8
100.0

DN — условный проход;D — наружный диаметр равнопроходных тройников; больший наружный диаметр переходных тройников;D1 — меньший наружный диаметр переходных тройников;Т — толщина стенки детали с диаметром D;Т1 — толщина стенки детали с диаметром D1;Тв — толщина стенки скругления магистралей и ответвления;F – длина от центра отверстия ответвления до плоскости торца отверстия магистралей;Н – высота между плоскостью торца третьего ответвления и центром отверстия магистрали.r – наружный радиус скругления магистралей и ответвления.

Список источников

  • trubanet.ru
  • ProTryby.ru
  • viascio.ru
  • vsetrybu.ru
  • mechanicinfo.ru
  • remoo.ru
  • VseOTrubax.com
  • TrubaMaster.ru

Похожие статьи

Комментировать
0
13 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
