Водомерный узел по альбому цирв

Допуск узла учета в эксплуатацию

«Правила организации коммерческого учета воды, сточных вод» разрешают допуск узла учета в эксплуатацию силами самих абонентов после заключения договора с организацией, осуществляющей водоснабжение или водоотведение. Для предоставления допуска со стороны абонента формируется заявка.

Правилами предусмотрено, что допуск предоставляется не позднее 15 рабочих дней со дня получения заявки от абонента.

Заявка на допуск должна содержать:

• реквизиты абонента или транзитной организации, а также контактные данные с номером телефона лица, от которого поступила заявка;
• реквизиты договоров, которые заключены на водоотведение, транспортировку воды и т.п.
• дата и время, при которых возможно допустить в эксплуатацию узел учета.

Также к заявке прилагаются, заверенные абонентом или транзитной организацией, копии:

• проектной документации на оборудование узла учета;
• паспортов на приборы учета, которые входят в состав узла учета;
• документов, подтверждающих прохождение последней поверки приборов учета.

Помимо прочего, к заявке прилагаются документы, подтверждающие право лица на подачу заявки от имени абонента или транзитной организации.

Согласно п. 39 Правил, при допуске узла учета в эксплуатацию также проверяются:

• соответствие заводских номеров на приборах учета номерам, указанным в их паспортах;
• соответствие узла учета проектной и технической документации, в том числе комплектации и схеме монтажа приборов учета;
• наличие знаков последней поверки, за исключением новых приборов учета;
• работоспособность приборов учета, входящих в состав узла учета;
• работоспособность телеметрических устройств в случае их наличия в составе узла учета.

При выявлении несоответствий указанным требованиям узел учета к эксплуатации не допускается.

Когда прибор учета устанавливает организация, осуществляющая водоснабжение, допуск к эксплуатации узла учета осуществляется в порядке, предусмотренном п. 46 «Правил организации коммерческого учета воды, сточных вод»:

Приборы учета считаются допущенными к эксплуатации с даты получения Акта допуска узла учета с приложением копии паспорта на приборы учета.

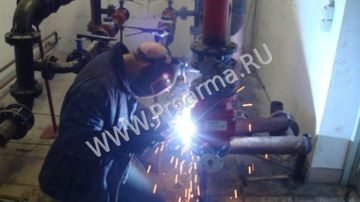

Монтаж водомерного узла

Рекомендуется проводить монтаж водомерной системы в уже работающем водопроводе, который заполнен водой и прошел промывку, а также опрессовку.

Во время и после установки узел должен располагаться в теплом и сухом помещении. Водяные счетчики, которые устанавливаются в здании должны располагаться в таком месте, где можно будет легко посмотреть показатели. Сам водомерный узел обычно размещается в подвале здания, на лестнице или других местах общего пользования в здании.

Самостоятельно осуществлять монтаж водомерной системы не рекомендуется, это довольно сложная процедура, которая требует внимания специалиста, знающего все тонкости работы устройства. Наш сотрудник оперативно установит вам водомерную систему и предоставит гарантию на проделанную работу. Особого внимания потребует установка обвязочного узла, которые обеспечит бесперебойную работу системы, а конкретно терморегулирование.

Комплексный монтаж водомерного узла состоит из следующих услуг:

• качественная бесплатная консультация от наших специалистов;
• бесплатный вызов специалиста, которой приедет на место и составит план выполнения работ;
• подготовка счетчиков к проведению пломбирования;
• согласование условий в одном договоре;
• на все выполненные работы предоставляется гарантия;
• закупка специалистами нашей компании приборов и материалов, которые понадобятся для подключения системы;
• монтаж водомерного узла, которые подбирается в зависимости от оборудования.
• дальнейшее техническое обслуживание.

После завершения монтажа необходимо проверить правильность работы счетчика. после этого выдается заключение, которое разрешает использовать устройство на сегодняшний день.

У нас можно приобрести:

• Водомерные узлы по альбому ЦИРВ
• Чугунные элементы водомерных узлов
• Стальные элементы водомерных узлов

Чтобы заказть водомерный узел, Вам необходимо заполнить опросный лист.

Виды водомерных узлов:

Водомерный узел является важнейшей составляющей любой системы водоснабжения. Это счетчик, который считает количество воды проходящей по трубам.

Это устройство используется для подсчета объема воды, которая потребляется для обеспечения бытовых или промышленных нужд потребителя. Водомеры бывают следующих типов: электромагнитные, ультразвуковые, тахометрические, а также вихревые. Самыми популярными на сегодняшний день являются тахометрические.

Тахометрические счетчики

Это такой вид водомера, который устанавливается непосредственно в трубах с диаметром до 300 мм. Тахометрический счетчик бывает крыльчатым, турбинным или же смешанным.

Крыльчатые водомеры предназначены для работы на водомерном узле, с подведенным к нему трубопроводом диаметром не более 300 мм. Они идеально подходят для установки в не больших зданиях или цехах, так как их конструкция предусматривает только подсчет малого количества воды. Такие водомеры монтируют на горизонтальных участках.

Турбинные водомеры подойдут для установки в обвязочного узла в местах, где вода расходуется в крупных масштабах. Вращение вертушки-измерителя выполняется параллельно течению жидкости в трубе.

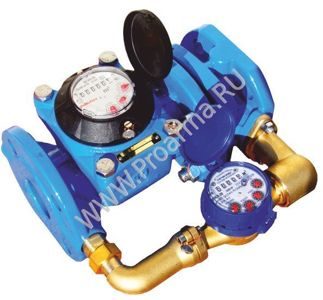

Комбинированный водомер – это уникальная конструкция, которая сочетает в себе турбинный и крыльчатый водомер сразу. Он отлично подходит для установки в трубопроводах, где происходят постоянные скачки расхода воды.

Тахометрические счетчики в свою очередь делятся еще и по способу подачи воды к вертушке. Они могут быть одно или многоструйными.

Водомерный узел с одноструйным счетчиком устроен следующим образом: поток воды вращает пружину, которая движется около крыльчатки. А вот многоструйные счетчики работают немного иначе: вода идет одним потоком, а затем делится на несколько потоков, которые подаются к поверхности лопасти, это приводит ее в движение. У многоструйного счетчика показания получаются более точными, чем у одноструйного и проработает он гораздо дольше. Посмотреть каталог счетчиков воды.

ВОДОМЕРНЫЕ УЗЛЫ ПО АЛЬБОМУ ЦИРВ

Назначение водомерных узлов

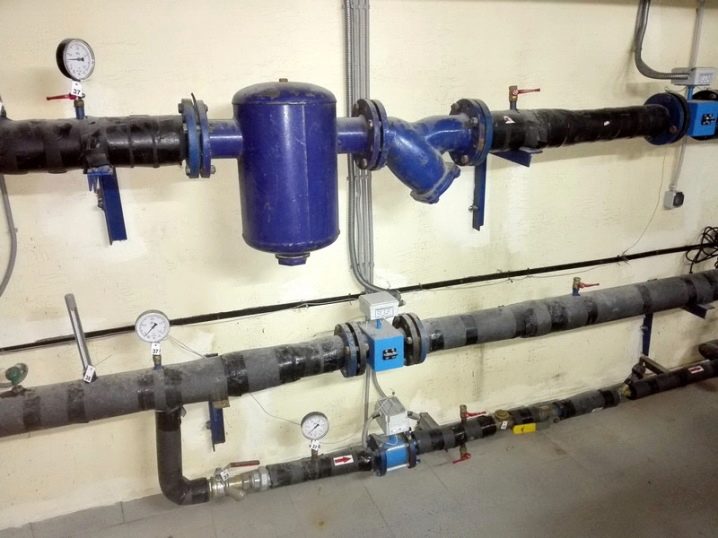

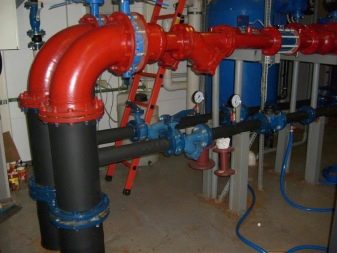

Водомерные узлы – это специальный узел на водопроводной сети, предназначенный для учета количества потребляемой питьевой или израсходованной сточной воды. С недавних пор учет расхода воды стал обязательным, соответственно и спрос на материалы для комплектации водомерных узлов резко вырос.
Согласно типовым листам альбома ЦИРВ (Центр Измерения Расхода Воды) различают водомерные узлы 2 типов:

• Водомерный узел l типа (одноветочный) собирается и эксплуатируется без пожарно-резервной линии;

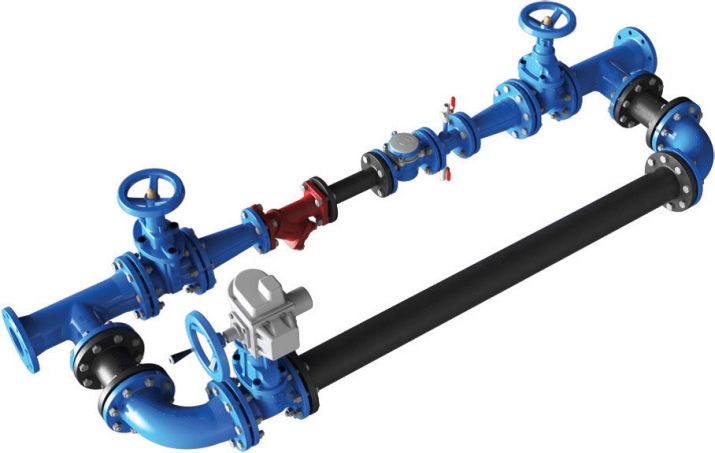

• Водомерный узел ll типа (двухветочный) собирается и эксплуатируется с пожарно-резервной линией.

Альбом «Схемы типовых узлов учета расхода воды: установка счетчиков холодной воды с диаметрами условного прохода 25…200 мм в водомерных узлах на вводах 50…200мм ЦИРВ 02А.00.00.00.» разработан филиалом ГУП «Водоканал Санкт-Петербурга».ЦИРВ 02А.00.00.00 – несет в себе требования о водомерных узлах ЦИРВ 02А, распологаемых на вводе в здание, т.е. данный альбом полезен для тех, кто подключает свои сети напрямую к сетям ГУП «Водоканал Санкт-Петербурга». Это могут быть физические и юридические лица, владеющие зданиями, или управляющие компании, отвечающие за эксплуатацию зданий и сооружений (УК, ЖЭК, ТСЖ, ЖСК и т.д.).ЦИРВ 03А.00.00.00 – несет в себе требования к оборудованию водомерных узлов ЦИРВ 03А, которые располагаются на внутренних сетях объектов, т.е. данный альбом распространяется на тех, кто подключен уже ко внутренним сетям зданий. В первую очередь это владельцы нежилых помещений, расположенных в жилых зданиях, а именно: владельцы офисов, магазинов, кафе, ресторанов, мастерских и т.д.

Конструкция водомерных узлов

Любой водомерный узел состоит из нескольких комплектующих:

– Запорная арматура (задвижки или затворы)
– Фасонные элементы и патрубки (изготавливаются из стали или чугуна)
– Измерительные приборы (счетчик, манометры и пр.)
– Фильтры
– Обратные клапана

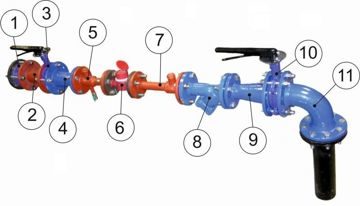

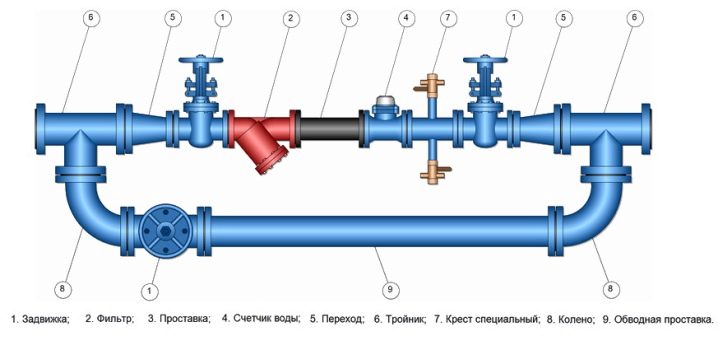

Ниже представлена схема составных деталей водомерного узла.

Мы занимаемся подбором, комплектацией и продажей водомерных узлов. При комплектации предлагаем как задвижки клиновые, так и затворы дисковые, стальные или чугунные фасонные изделия, а также укомплектовываем крепежем и фланцевыми прокладками. Всю подробную информацию по водомерным узлам ЦИРВ вы можете получить у менеджеров компании ГидроСпецКом по телефону 8 (812) 600-33-09 или

Комплектация водомерных узлов по альбому ЦИРВ. Продажа и доставка водомерных узлов по РФ силами транспортных компаний.

Коммерческий учет воды расчетным способом

«Правила организации коммерческого учета воды и сточных вод» предусматривают, что коммерческий учет может вестись и расчетным способом. Это означает, что для расчета применяются не данные приборов учета, а специальные методики расчета, утвержденные Правилами.

Расчетный способ применим в случаях, предусмотренных Федеральным законом от 07.12.2011 № 416-ФЗ «О водоснабжении и водоотведении»:

• при отсутствии прибора учета;
• в случае неисправности прибора учета;
• в случае нарушения сроков представления показаний в течение 6 месяцев, за исключением случаев предварительного уведомления абонентом о временном прекращении потребления воды.

Положения «Правил организации коммерческого учета воды и сточных вод» содержат следующие методики расчета:

• метод гарантированного объема подачи воды;
• метод учета пропускной способности устройств и сооружений, используемых для присоединения к централизованным системам водоснабжения;
• метод расчетного среднемесячного (среднесуточного, среднечасового) количества поданной (транспортируемой) воды;
• метод суммирования объемов воды.

Правила также определяют, когда и какой метод применять.

Метод гарантированного объема подачи воды

Расчет по методу гарантированного объема подачи воды предполагает, что поставляемый объем заранее определен договорами водоснабжения. Такой метод используется в следующих случаях:

• при отсутствии прибора учета воды у абонента;
• если фактический период эксплуатации прибора учета с даты осуществления допуска к его эксплуатации до выхода его из строя составил менее 60 календарных дней.

Метод учета пропускной способности устройств и сооружений

При использовании метода учета пропускной способности за расчет принимается, что скорость движения воды составляет 1,2 метра в секунду на полное сечение в круглосуточно работающих устройствах по приему воды. При этом объем сточной воды считается равным объему, который был отправлен абоненту, с учетом поверхностных сточных вод, если схемой водоснабжения и водоотведения, либо договором, предусмотрен их прием.

Этот метод используется в следующих случаях:

• при отсутствии допущенных в эксплуатацию приборов учета в течение 60 дней после получения от ресурсной организации уведомления о необходимости установки;
• при непредоставлении показаний приборов учета на протяжении 6 месяцев, не считая случаев, когда абонент предварительно уведомил ресурсную организацию о временном прекращении потребления;
• через 60 дней со дня возникновения неисправности прибора учета или демонтажа прибора учета.

Метод расчетного количества поданной воды применяется на основании показаний прибора учета за последний год. При этом, если счетчик работал менее 1 года, к расчету принимаются данные за фактический период его работы.

Такой метод используется в случаях, когда прибор учета неисправен или демонтируется для поверки, ремонта или замены, но не более чем в течение 60 дней после установления такого факта.

Метод суммирования объемов воды

Метод суммирования объемов воды состоит из определения по показаниям приборов учета или расчетным способом того объема воды, который подан абонентам или другим транзитным организациям.

Метод применяется в случае отсутствия у транзитной организации приборов учета воды, а также если счетчик неисправен или демонтирован в целях его поверки, ремонта или замены.

Водомерный узел

Счетчики расхода воды устанавливаются на вводах в здания или на ответвлениях к потребителю. Для учета малых и средних расходов (при расчетном расходе до 15 м3/час) применяют счетчики скоростные крыльчатые типа ВСКМ – 15….40 мм, которые устанавливаются на горизонтальном участке. Диаметр счетчика, как правило, на один типоразмер меньше расчетного диаметра ввода, или, при обосновании, равен ему.

Перед счетчиком предусмотрен прямой участок трубы для стабилизации потока. С каждой стороны водомера должны быть расположены запорные вентили с разъемным соединением (фланцевые) или шаровые краны. Между водомером и вторым по ходу воды вентилем размещают трехходовой кран, манометр и вентиль.

Если в жилом здании недопустим перерыв в подаче воды при смене счетчика (здание оборудовано хозяйственно-противопожарным водопроводом), то водомерный узел оборудуется обводной линией.

Размеры водомерного узла зависят от диаметра счетчика и трубопровода и принимаются по таблице.

Размеры водомерного узла Таблица 6.1

В спецификацию водомерного узла без обводной линии подлежат включению следующие элементы: 1. Счетчик холодной воды крыльчатый ВСКМ – (d_У); 2. Вентиль запорный фланцевый 15ч9р2 d_У; 3. Вентиль муфтовый 15ч8р2 d_у15; 4.Фланец Р_У10 d_у; 5. Манометр общего назначения ОБМ-100; 6. Кран трехходовой d_у15; 7. Переход d_у х d_у; 8. Трубопровод оцинкованный d_у (п.м.).

Количество определить по схеме узла. Неуказанные диаметры – по расчету.

Список литературы

1. Калицун В.И.,Кедров В.С., Ласков Ю.М., Сафонов П.В. “Гидравлика, водоснабжение и канализация”,М, Стройиздат, 1980.

2. “Внутренние санитарно- технические устройства” Справочник проектировщика, ч. II, М, Стройиздат, 1990.

3. Бартова Л.В. Водоснабжение и канализация жилого дома.,Пермь, ПГТУ,1998г.

4. Рыбников Н.Н. Методические указания и задание на курсовую работу по дисциплине “Водоснабжение и водоотведение”, ИжГТУ, 2002г.

5. СНиП 2.04.01-85 * “Внутренний водопровод и канализация зданий”, М, Стройиздат, 1990г.

6. СНиП 2.04.02-85. Водоснабжение. Наружные сети и сооружения.

7. СНиП 2.04.03-85. Канализация. Наружные сети и сооружения

8. Шевелев Ф.А. “Таблицы для гидравлического расчета стальных, чугунных, асбоцементных, пластмассовых и стеклянных труб”, М, Стройиздат,1973г

9. Лукиных А.А, Лукиных Н.А. “Таблицы для расчета канализационных сетей”, М, Стройиздат,1974г.

10. ГОСТ 21.601-79* СПДС. Водопровод и канализация. Рабочие чертежи.

11. ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно- технических систем.

12. ГОСТ 2.411-72 ЕСКД. Правила выполнения чертежей труб, трубопроводов и трубопроводных систем.

Виды предлагаемых системы учета воды:

1. АССДВ – автоматизированные системы сбора данных о потреблении питьевой, технической и сточной воды (устанавливается на уже существующие у Заказчика приборы учета и регистраторы, за метрологию и функционирование приборов учета и регистраторов отвечает Заказчик).
2. АСТУВ – автоматизированные системы технического учета питьевой, технической и сточной воды (устанавливаются приборы учёта с заданными метрологическими характеристиками в соответствие с техническим заданием Заказчика, за функционирование приборов учета и регистраторов отвечает ООО “ТелеСистемы”) – предназначены для внутреннего аудита и контроля потребления питьевой, технической и сточной воды.
3. АСКУВ – автоматизированные системы коммерческого учета питьевой, технической и сточной воды (устанавливаются приборы учёта в соответствии с требованиями водоснабжающих организаций) – предназначены для проведения коммерческих расчетов с водоснабжающими компаниями.

Задачи системы учета воды:

• автоматизированный учет расхода воды, температуры и давления в трубопроводах с питьевой, технической, сточной водой
• автоматический сбор информации со всех счетчиков воды и контроллеров, расположенных на объекте автоматизации в реальном режиме времени;
• обработка и статистический анализ полученных данных в соответствие с требованиями Заказчика;
• сбор данных о состоянии средств измерений;
• дистанционная автоматическая диагностика состояния технологического оборудования;
• предупредительная сигнализация при нарушении режимов потребления воды, нештатной работе оборудования, несанкционированном вмешательстве в работу оборудования;
• формирование сигналов защит и блокировок в случае возникновения аварийных ситуаций;
• формирование отчетных документов;
• хранение результатов измерений, состояний объектов и средств;
• передача данных на АРМы диспетчеров и планово-экономического отдела информации из текущей или архивной базы данных для расчета удельных расходов и контроля затрат, нормирования, планирования и сокращения потребления тепла.

Внимание! По желанию Заказчика ООО “ТелеСистемы” может запрограммировать учет любых параметров (с учетом возможностей установленных датчиков). Анализируемые данные:

Анализируемые данные:

• количество питьевой, технической и сточной воды, поданной (полученной) за определенный период и ее параметры;
• суммарного времени накопления объема и массы воды в каждом трубопроводе;
• техническое состояние оборудования;
• техническое состояние инженерных сетей;
• несанкционированный доступ к приборам учета.

Формируемые отчеты:

• Объемы потребления воды за заданный период в табличной и графической форме;
• Технические и коммерческие потери;
• Баланс водопотребления и водоотведения;
• Журнал событий (нештатные и аварийные ситуации, состояние сетей и оборудования).

Описание структуры системы учета воды

Система учета воды представляет собой многоуровневую автоматизированную систему, работающую в реальном времени и осуществляющую коммерческий учет потребления воды. Количество уровней и архитектура построения системы определяются на стадии разработки технического задания и зависят от сложности и количества энергообъектов. Стандартная схема включает в себя:

• 1 уровень (первичные датчики) – измерение расхода воды, температуры, давления и передача информации с токовых, цифровых и частотно-импульсных выходов датчиков на вычислители по заданному алгоритму; передача накопленной информации по каналам связи на сервер АСУВ;
• 2 уровень (вычислители, устройства сбора и передачи данных) – первичная обработка параметров – расхода, температуры, давления; вычисление данных и передача этой информации по сети Ethernet или другим существующим каналам связи в заинтересованные службы и организации;
• 3 уровень (сервер АСУВ) – SCADA – автоматический опрос контроллеров, устройств сбора и передачи данных, сохранение и архивирование данных о параметрах воды (расход, температура и давление) по каждому из трубопроводов, сохранение в базе (контроллеры).

Используемые каналы связи:

• проводной и беспроводной Интернет;
• силовая электрическая сеть (PLC-связь);
• радиочастота 433МГГц или 2,4 ГГц;
• телефонные каналы связи в том числе GSM data;
• любые другие проводные каналы связи.

Партнеры по оборудованию для систем учета воды

При внедрении автоматизированных систем учета воды ООО “ТелеСистемы” использует оборудование и программное обеспечение таких компаний, как НПО Тепловизор, Тепловодомер, завод Водоприбор, ПГ Метран, НПФ ТЭМ-прибор, Взлет, Асвега-М, Yokogawa, Endress+Hauser, ПНП Сигнур, Прософт-Системы, AdAstrA Research Group Ltd.

Устройство

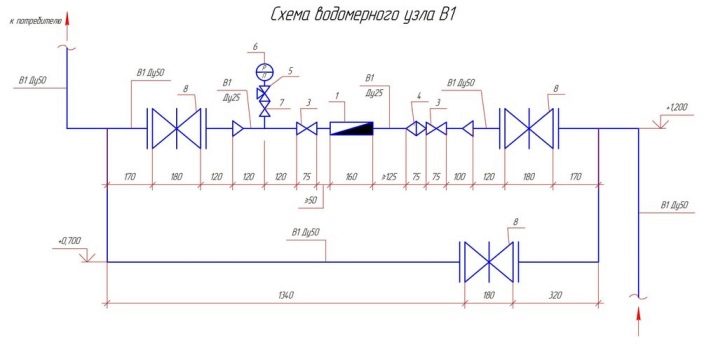

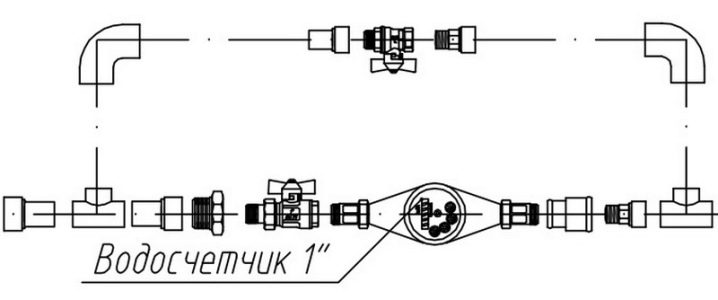

Проект водомерного узла – это схема, на которой детально прорисовывают расположение всех составляющих элементов и соединений. Существуют разные схемы расположения водомерных узлов. Но последовательность для любой схемы должна оставаться неизменной: сначала идёт запорное устройство (задвижка, кран), затем – участок трубы с фильтром и только потом прибор учёта. При установке счётчиков должны соблюдаться определённые требования. Длина прямых соединительных элементов, исходящих от прибора в обе стороны, должна соответствовать величине, указанной в документе к конкретной модели счётчика. Аналогичные требования предъявляются и к диаметрам участков и условному проходу прибора, они должны соответствовать друг другу.

Длина прямых соединительных элементов образуется за счёт штуцеров с накидными гайками, входящими в комплект со счётчиком. Если они обеспечивают длину, указанную в паспорте прибора, а диаметр условного прохода счётчика соответствует диаметру прямолинейных участков, то в установке переходного элемента необходимости нет. Если же есть несоответствие по длине, а диаметры совпадают, то монтируется удлинённый штуцер с накидными гайками. При несовпадении по диаметру устанавливается переходный элемент.

Для увеличения длины в прямолинейных участках при несоответствии заявленной величине используют соединительные муфты и сгоны (прямые или угловые), а при несоответствии диаметров – и переходной элемент. Допускается также и комбинированная установка дополнительных элементов. Сгон может быть установлен между фильтрующим устройством и счётчиком или между запорным и фильтрующим устройством.

Схема предусматривает также присутствие баков, циркуляционных систем, а в случае затруднённого слива воды допускается и второе запорное устройство, устанавливаемое после прибора учёта. Дополнительно в схему узла включают сливной кран или пробку, в случае, если планируется сливать воду непосредственно с узла и контролировать давление воды на выходе из прибора. Для контроля давления в схему может быть включён регулятор, располагающийся между затворным устройством и счётчиком. Его включают, если шаровые краны, затворные и поворотные устройства не могут обеспечить плавное регулирование потока, для защиты счётчика от гидроударов, а также если требуется периодически снижать давление до оптимальной величины.

Что это такое?

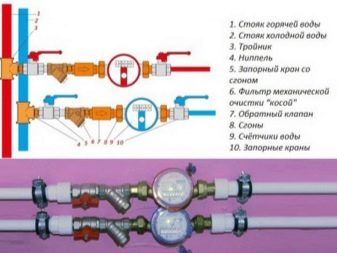

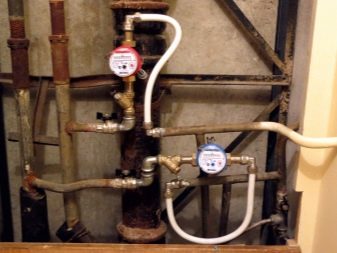

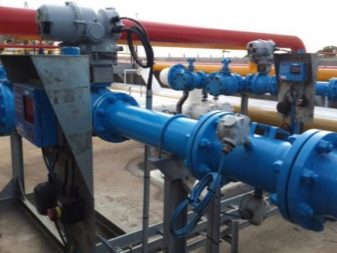

Водомерным узлом принято считать участок трубы с различными составляющими элементами, идущий от входа центрального водопровода в многоквартирный или частный дом. С его помощью компания, оказывающая услуги по водоснабжению, контролирует количество использованной потребителями воды на конкретном объекте. Для потребителей установка водомерного узла позволяет не только контролировать использование воды, но и экономить средства за счёт анализа расхода за определённый промежуток времени.

Водомерный узел – это целая система, состоящая из разных элементов, имеющих свое предназначение. Основным составляющим элементом узла является счётчик. Не менее важными частями системы являются фиксирующая арматура с запорным механизмом, сетчатый фильтр, кран с фиксированным контрольно-спусковым механизмом, компенсационные отрезки труб в виде патрубков и прочие элементы, выполняющие соединительную функцию.

С помощью запорной арматуры перекрывается доступ воды в дом из центральной магистрали. Она используется при демонтаже счётчика или полном сливе системы. Сетчатый фильтр необходим для доочистки поступающей во внутреннюю систему воды от примесей, возникающих в результате коррозийных изменений в трубах или аварийных ситуаций на водопроводной станции. Фланцевые патрубки используются для монтажа отдельных участков системы. А остальные соединительные элементы выполняют вспомогательную функцию.
