Вольтметр на дин рейке.назначение применение. -это важно знать

Измерительные устройства в квартирном или офисном электрощите

В специализированном щите на входе устанавливают выключатели, защитные автоматы, другие компоненты системы распределения. При безупречном выполнении обязанностей снабжающая организация обеспечивает электропитание в рамках стандартных параметров. Однако иногда требуется дополнительный контроль.

При чрезмерном уровне напряжения перегорают предохранители, трансформаторы, выпрямительные мосты и другие компоненты входных блоков. Низкие значения сопровождаются замедлением вращения электроприводов, снижением производительности. Современный вольтметр способен не только указывать действительные значения, но и фиксировать показания в памяти. Эти данные помогут выявить источник проблем при появлении характерных сбоев.

Амперметр показывает силу тока. Этим прибором проверяют реальное потребление разными нагрузками. Такие средства нужны для качественной балансировки кондиционеров, духовых шкафов, станков, тепловых пушек и других мощных потребителей.

Комплексную информацию о токе и напряжении получают с помощью комбинированных приборов. Дополнительным преимуществом вольтамперметра является относительная компактность. Как правило, такое исполнение дешевле, в сравнении с двумя отдельными изделиями.

Продукция компании АББ

В компании АВB производится широкий ассортимент измерительного оборудования. В производстве используются наиболее прогрессивные технологии автоматизации и энергетики.

Новые модели включают разнообразные устройства, в том числе указатели напряжения, отличающиеся по своему целевому назначению. Они обеспечивают управление, защиту и коммутацию, выполняют контрольно-измерительные функции. Благодаря конструктивным особенностям и габаритам, эти устройства совместимы со всеми типами существующих электроустановок.

Современная модульная аппаратура от АВВ может объединяться в отдельные группы без соединения между собой проводниками, что существенно ускоряет процесс монтажа. Инновационным решением является использование двунаправленных клемм цилиндрической формы. Они делают возможным одновременное подключение двух проводников в нижней и верхней части. Каждое устройство соответствует стандарту EN 41140, что делает их совершенно безопасными во время электромонтажа.

Установка и эксплуатация

Установка производится путём крепления на DIN-рейку (шириной 35 мм) в щитке – либо на ровной поверхности стены. Особый крепёж здесь не нужен – детали уже входят в комплект щитка и самого вольтметра. Чтобы использовать DIN-вольтметр на ровной стенке, переключите натяжители замков в крайнюю позицию. Клеммник позволяет надёжно закрепить провода с площадью сечения в 0,5… 2,5 мм2. После включения в сеть и опробования работы вольтамперметр сразу же выдаст измеряемое напряжение и потребляемый ток на линии (или всех трёх линиях). Отдельного источника им не требуется – они питаются с этой же линии.

Устройства чаще всего оснащаются одной кнопкой, сочетающей в себе вывод всех сведений о работе сети:

первое нажатие – максимальное напряжение с момента последнего сброса журнала событий;
второе – минимальное напряжение на линии;
третье – колебания напряжения (изменение в вольтаже);
четвёртое – число выключений подачи электричества.

Разная токовая нагрузка в отдельных моделях требует подключения к разным клеммам. Это необходимо для получения нужной точности. Конкретные указания определяются той или иной моделью.

Вольтметры с DIN-креплением могут выдавать погрешность измерений до 1,5%, рассчитаны на промышленную частоту в 45… 70 Гц, обладают разбросом напряжения в 50–450 В и 3-м уровнем устойчивости по ГОСТу Р-51317.4.4-99. Потребляют не более 2,5 Вт. Срок службы – 8… 10 лет при соблюдении правил использования.

О вольтметре действующего значения ВМ-1 на на DIN-рейку 35 мм смотрите далее.

Особенности и принцип работы

По сути, варметр (вольтамперметр) с одним или двумя цифровыми табло. На одном показания силы тока и напряжения сменяют друг друга или автоматически, или при нажатии специальной кнопки, переключающей режим. Современные вольтамперметры записывают показания в отдельную энергонезависимую память. Запись в системный журнал событий ведётся с привязкой к текущей дате и времени, при этом можно отследить показания за последние несколько дней и даже месяц. Полученные данные используются как для диагностики неисправности, так и в случае правовых разногласий, решение которых определено действующим законодательством страны.

Вольтметр на DIN-рейку – цифровое табло, представляющее собой мини-компьютер для отслеживания состояния линии, подключённой к ближайшей электросети. Оно может содержать реле защиты от перенапряжения. Прибор рассчитан на диапазон напряжений от 60 до 450 В. Большинство вольтамперметров для щитка рассчитаны на промышленную частоту 50 или 60 Гц, но есть возможность приобрести вольтметр на частоту 400 Гц.

Принцип действия DIN-вольтметров также разнится.

Электромеханический вольтметр. К таким относят электромагнитные, электродинамические, термоэлектрические, магнитоэлектрические, электростатические. Это в основном стрелочные приборы или измерители с самописцем.
Электронные – цифровые, импульсные, используются преимущественно для ведения журнала замеров постоянного или переменного напряжения.

Обзор производителей

Кроме широко известного в России производителя «Меандр», доступны и другие производители – в основном китайские: Ketotek, Ledsmith, Arlen&Alice и десятки других, менее известных. Все они заказываются через китайские магазины, например Aliexpress. Многие из них имеют функции полноценного варметра (вольтамперметра).

Если вам принципиально качество на всех уровнях – специалисты посоветуют вам посмотреть пристальнее в сторону приборов от компании «Меандр». Этот поставщик производит лицензированную и сертифицированную измерительную продукцию, допуская намного меньше браков, чем китайские фирмы, особенно малоизвестные. Альтернативой послужит также шведско-швейцарская компания ABB, являющаяся европейским лидером по электрике и автоматике, а также по иным отраслям электротехнической промышленности.

Измерительные устройства в квартирном или офисном электрощите

Многих интересует вопрос, нужны ли электроизмерительные приборы в квартирном или офисном щите, какие и для чего. Попробуем ответить.

Электрический щит принимает энергию от энергопоставляющей компании от внешнего источника и грамотно распределяет по потребителям. Это его основное назначение. Он должен быть так выполнен, чтобы обеспечить контроль потребления электроэнергии, защитить электропроводку от действия высоких токовых нагрузок, коротких замыканий и обезопасить человека от негативного воздействия тока при пользовании электрическими устройствами на объекте. Для этого его комплектуют разными устройствами и приборами: автоматом вводным, счетчиком учета электроэнергии, автоматическими выключателями на каждую линию, розеткой, а также контролирующими измерительными приборами. Чаще всего в качестве последних устанавливают вольтметр, амперметр или два этих прибора, размещенные в одном корпусе. Вместо них может устанавливаться реле напряжения, которое в случае выхода напряжения за определенные показатели отключит нагрузку, а когда они стабилизируются, включит его опять. Это позволит не вывести из строя дорогостоящую технику, устройства и приборы, которые требовательны к показателям напряжения, и сохранить их в работоспособном состоянии.

Поэтому электричество, приходящее на объект, должно грамотно, в соответствии с требованиями ПУЭ, распределяться. Мощные потребители выделяются в отдельные группы. На каждую из них ставится выключатель автоматического типа с определенным номиналом. В каждом помещении объекта выделяются розеточные и осветительные линии. Это хорошо знают проектанты и специалисты-электрики. Они составляют схему щита с учетом требований ПУЭ и рассчитывают количество мест, необходимое для его оборудования, а от этого зависят и размеры щита, а также, каким он будет по исполнению: навесным или встроенным.

Вольтметр на дин рейку в щите показывает напряжение сети в режиме реального времени и в тоже время информирует о наличии напряжения, что позволяет проконтролировать, как оно изменяется при включении потребителей в разное время суток. Если плавные скачки напряжения на работоспособность бытовой или офисной техники не оказывает влияния, то резкое понижение или повышение выше рабочих величин может негативно сказаться на работе (она или не запустится, или вовсе выйдет из строя).

Амперметр на дин рейку показывает силу тока в контролируемой цепи. Эта величина зависит от количества подключенных потребителей и их мощности. С его помощью определяется нагрузка на сеть от конкретного устройства, подключенного к ней и совместное действие всех подключенных приборов. Это поможет определить в случае выбивания автомата, при какой нагрузке это происходит.

Для экономии места в щите может монтироваться функциональный прибор (вольтамперметр), который выполняет 2 функции одновременно. У прибора для однофазной сети два дисплея: как правило, верхний показывает величину напряжения, нижний – силу тока.

Особенности трехфазных устройств

Трехфазные измерительные устройства представлены цифровыми вольтметрами, с помощью которых осуществляется технологический контроль значения напряжения. Они предназначены для электрических цепей переменного тока в промышленности, жилых зданиях и других объектах.

Вольтметры нередко являются составной частью в системах, осуществляющих автоматизированный контроль над технологическими процессами. В этих случаях они используются как основные или дополнительные средства индикации. В отличие от приборов учета, данные устройства не требуют периодических поверок.

Помимо силовых клемм, в передней части располагаются трехразрядные индикаторы, на которых отображается значение напряжения во всех контролируемых фазах. Показатели выводятся на экраны в виде цифр красного цвета.

Трехфазные вольтметры конструктивно содержат три измерительных цепи с гальваническими развязками. Некоторые модели в соответствии со схемой подключения контролируют напряжение в различных видах независимых линий, а также фазные и линейные напряжения в трехфазных сетях.

Питание измерительных приборов осуществляется от напряжения контролируемой сети. Измерения проводятся в широком диапазоне – от 50 до 450 вольт. Устройства нормально работают при частоте 45-70 Гц, существуют приборы, рассчитанные на 400 Гц.

Подключение в трёхфазном вольтметре производится напрямую к измеряемой цепи. В однофазной сети при подключении входов не учитывается место расположения фазного и нулевого проводов. В трехфазных сетях нулевая шина должна соединяться с каждым входом прибора. Фазные напряжения контролируются путем подключения между фазами всех входов измерительного прибора.

В случае падения напряжения в какой-либо линии контролируемой сети до величины ниже 30 вольт, цифры, отображающие текущее напряжение на экране, начинают мигать через каждую секунду. Если же во время работы напряжение превысит максимальный вольтаж, составляющий 450 В, на индикаторном экране соответствующей фазы будет также мигать значение текущего напряжения с периодичностью в 1 секунду.

Применение

Измерительный прибор устанавливают за счетчиком и главным выключателем до группы автоматов.

Следует помнить! Устройства этой категории в стандартном исполнении не выполняют защитные функции. Однако некоторые модели оснащают встроенным реле, которое размыкает цепь при повышении контрольного параметра более допустимого уровня.

В системах «умный дом» и в коммерческих проектах результаты измерений оперативно передают в информационно-управляющий блок. Для этого пользуются проводной связью и радиоканалами.

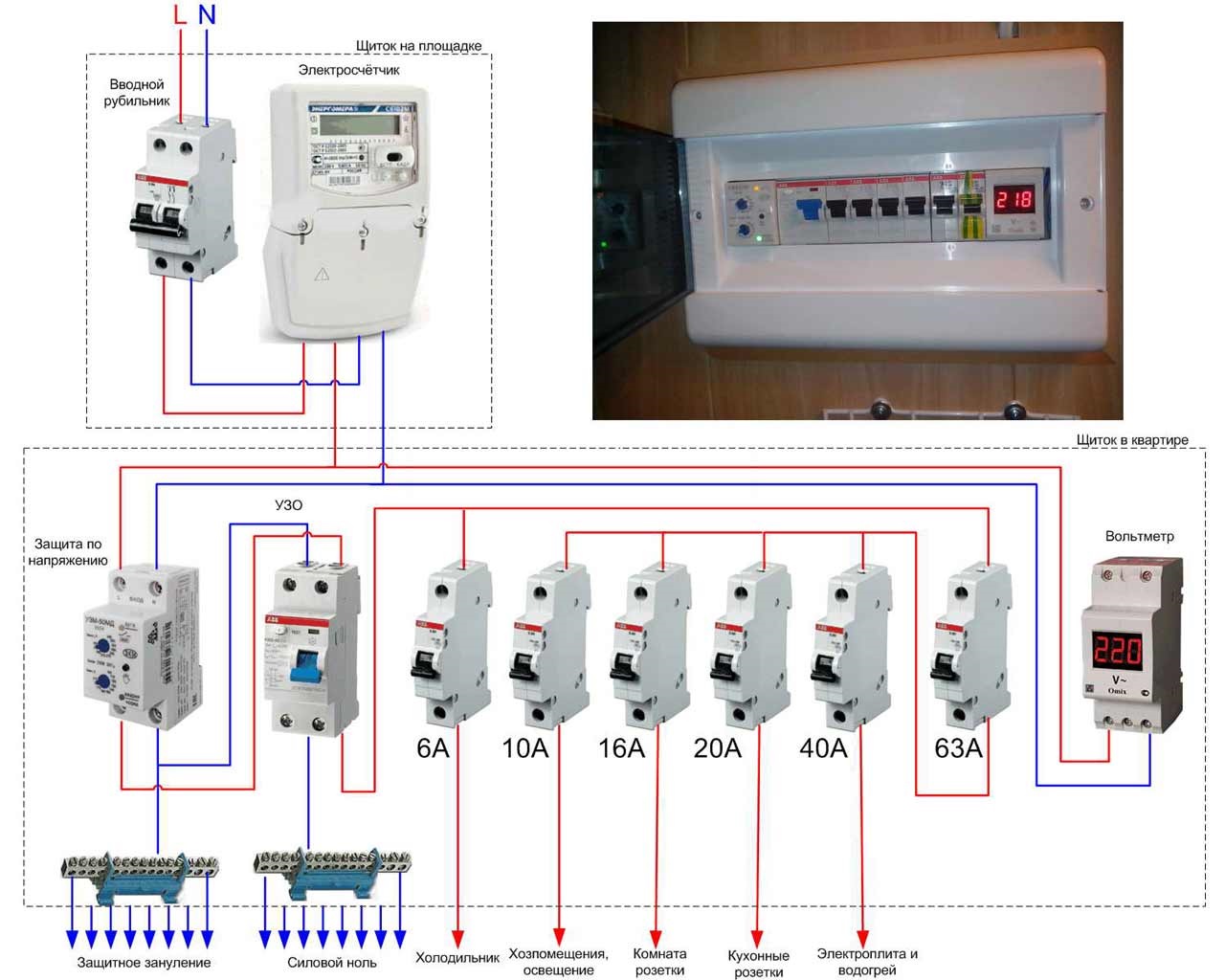

Схема подключения

Сохраненные в памяти данные можно использовать в ходе переговоров с поставщиками электроэнергии. После аварий сведения о неисправностях упростят расчет компенсации убытков. При соответствующем оформлении они пригодятся для доказательства своей правоты в судебных разбирательствах.

Вольтметр на DIN-рейку

Устройство контролирует такой параметр, как напряжение в цепях переменного тока. Оно и подключается в электрическую цепь. Как правило, работает в широком диапазоне частот (40 ÷ 70 Гц) и напряжений (60÷440 В).

Вольтметр состоит из таких частей:

преобразователя напряжения;
усилителя;
магнитоэлектрического индикатора.

На лицевой панели современных устройств имеется индикатор, который отображает величину напряжения в режиме реального времени. В трехфазной сети информация о напряжении отображается для каждой фазы (устройство имеет трехразрядный сегментный индикатор). В зависимости от исполнения, контакты для подключения проводов могут быть пружинного или резьбового типа. В любом случае они подводятся спереди к нижним клеммам. При этом подсоединять необходимо согласно схеме подключения, которую каждый производитель указывает или прямо на изделии, или в паспорте на него. Каждое устройство имеет кнопку, с помощью которой обнуляются показатели.
