Вытяжки для кухни с отводом в вентиляцию: делаем правильный выбор

Варианты зарекомендовавших себя моделей вытяжек для кухни с отводом в вентиляцию

Представим рейтинг отличных вытяжек, которые уже зарекомендовали себя с положительной стороны (по откликам клиентов):

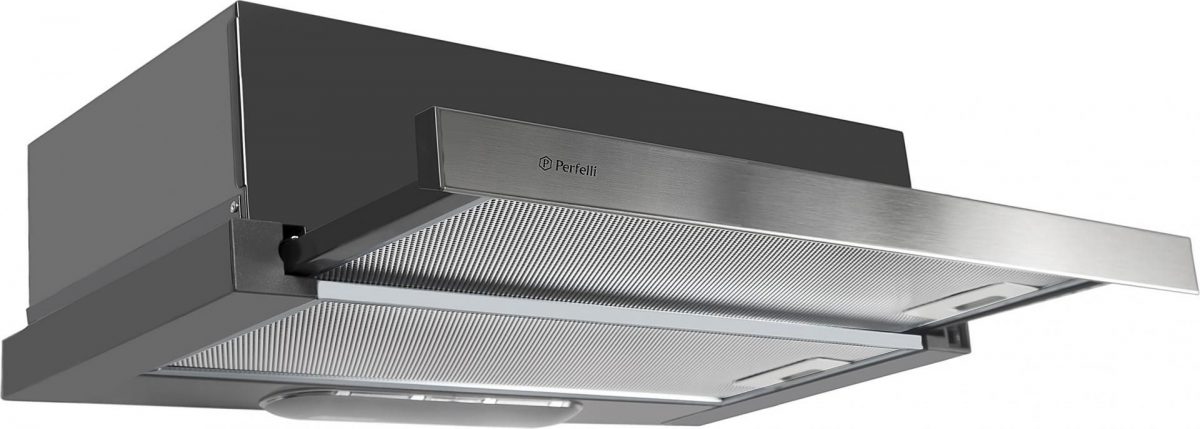

Perfelli TL 6102 I

Perfelli TL 6102 I

Стандартная модель с небольшим количеством возможностей. Является великолепным вариантом в плане соотношения стоимости и качества, однако на максимальной скорости издает сильные шумы. Дополнительным преимуществом вытяжки является наличие выдвижной панели.

Hansa OWC 4778 IH

Hansa OWC 4778 IH

Модель со стильным и оригинальным внешним видом. Может стать истинным украшением интерьера каждого кухонного помещения. Устройство характеризуется высокой производительностью, наличием таймера и индикатором загрязненности фильтра. На результирующую цену продукции влияет наличие возможности автоматического включения/выключения.

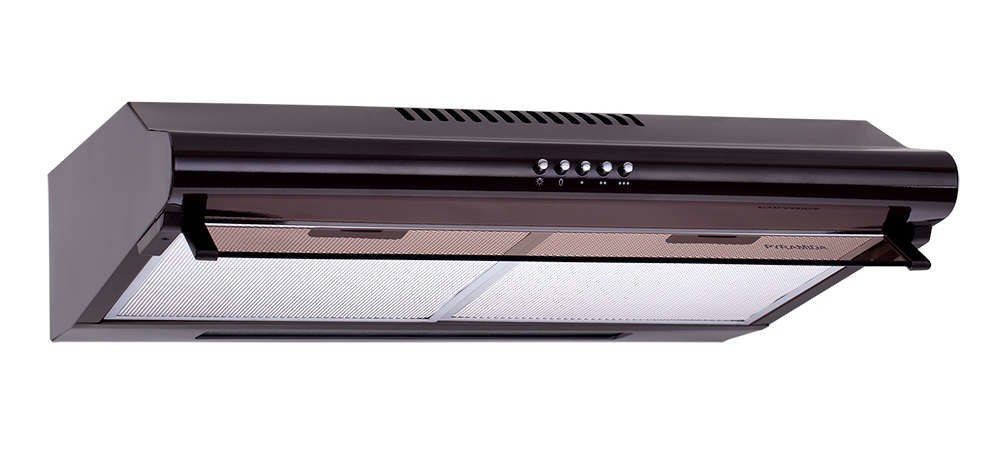

Pyramida WH 22-60

Pyramida WH 22-60

Великолепная функциональная модель, имеющая откидной козырек из стекла и возможность монтажа угольного фильтра. Красивая и небольшая вытяжка на максимальной скорости издает много шума, чем способна вызвать неудобство, но зачастую мало кто ее использует на самых высоких скоростях.

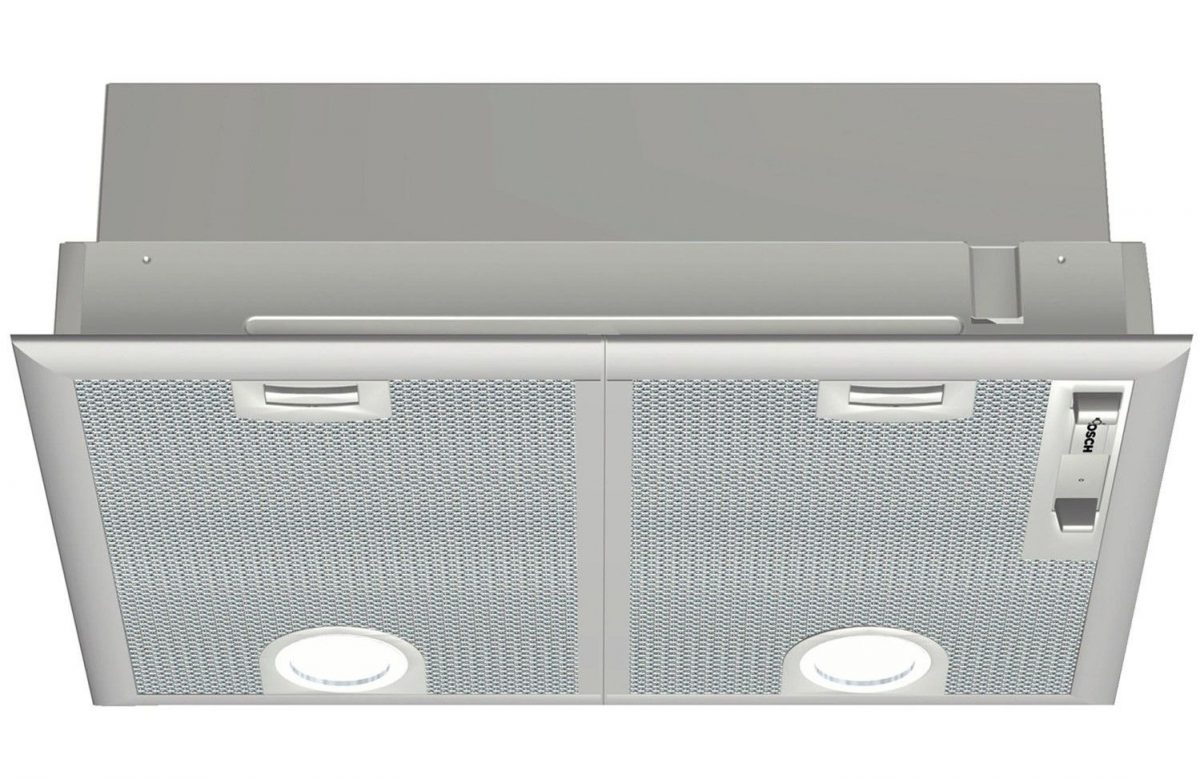

Bosch DHL 545 S

Bosch DHL 545 S

Небольшая производительная разновидность, оснащенная двумя галогеновыми лампочками. Способна функционировать в двух режимах, на низких скоростях работает тихо, но оперативно и качественно выводит различные загрязнители воздуха.

Eleyus Lana 700 60 BL

Eleyus Lana 700 60 BL

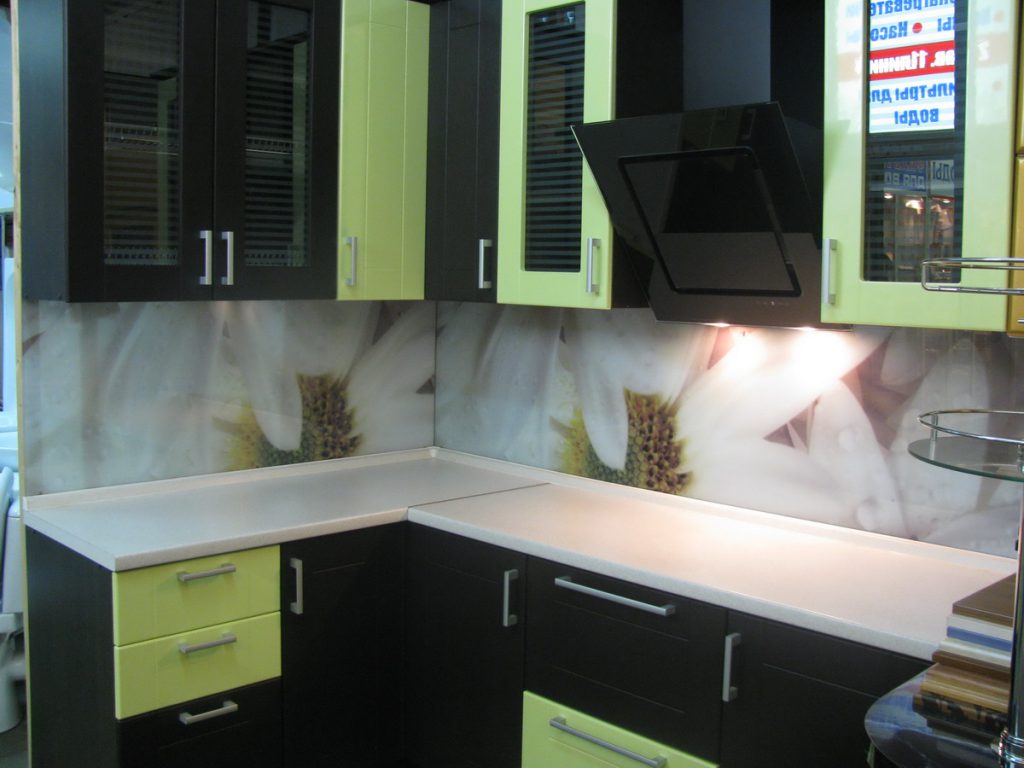

Производительная и оригинальная модель, украшенная стеклом. За счет наклонной формы вытяжка является более действенным вариантом, причем она издает немного шума. В плане соотношения всех характеристик является едва ли не лучшей моделью на сегодня.

На что обратить внимание при выборе наклонной вытяжки на кухню

Размер вытяжки

Отличное решение для малогабаритной кухни

Ширина оборудования колеблется от 350 до 1200 мм. В небольших кухнях установлены соответственно малогабаритные плиты. Именно поэтому и вытяжка потребуется небольшая. Как правило, ширина плиты составляет около 50 см, то и вытяжку стоит приобретать шириной в 50 см. Для больших помещений, в которых установлены плиты таких же размеров можно установить более «солидные» приборы.

Производительность

А именно с количеством воздуха, проходящего через вытяжку за 1 час работы. Для определения производительности используется формула: объем помещения кухни*12+15%. Такой расчет не только повысит эффективность оборудования, но и снизит нагрузку на него. К примеру, для кухонного помещения в 17 м2 идеально подойдет вытяжка производительностью 1500 м3/час. Для небольших кухонь можно использовать и вытяжки производительностью до 1000 м3/час

Тип установленного фильтра

Современное оборудование может быть оснащено угольным одноразовым фильтром, который подлежит периодической замене. Также в наклонных вытяжках могут устанавливаться многоразовые жироулавливающие фильтры, уход за которыми заключается в периодическом мытье с моющим средством

Внешний вид и расцветка

Подобрать вытяжку можно не только по внешнему виду, но и по дополнительных функциях: наличию таймера, автоматического отключения.

Возможные проблемы с вентиляцией

При установке вытяжки может быть нарушена штатная вентиляционная система квартиры. Попыткой решить эту проблему является пробивание специально для вытяжки дополнительного отверстия наружу или в канал вентиляции. Но нужного эффекта таким путем не достичь. Площадь сечения того же вентиляционного канала не увеличивается при появлении в нем ещё одной дыры.

При удачном стечении обстоятельств лишь ¾ чада из кухни отправятся в канал, а ¼ останется в квартире. Если же снаружи будет сильный ветер или возникнет тяга с нижних этажей, то вся гарь вернётся на кухню или отправится к соседям, что может обернуться испорченными отношениями с ними.

Что касается вывода воздуха наружу через пробой в стене, то при этом затрагивается несущая конструкция. Такие работы необходимо предварительно согласовывать, составлять проект вносимых изменений. Кроме того, такое решение создаёт опасность оседания конденсата как в воздуховоде, так и на моторе вентилятора. Тогда-то пробой на корпус практически неизбежен.

На схеме работы вытяжки с хлопушкой хорошо раскрывается принцип её функционирования: воздушные массы не будут поступать по воздуховоду обратно в помещение кухни

В качестве выхода из возникшей ситуации предлагается использовать дополнительный участок воздушного короба, оснащенный клапаном-хлопушкой. Схема этого устройства приведена ниже.

Под воздуховод вытяжки нужно окно в форме квадрата, сторона которого составляет ¾ диаметра воздуховода. Это позволяет площади его поперечного сечения соответствовать аналогичной площади воздуховода. Периметр же окажется немного меньше, чем длина окружности воздуховода. Тогда и с подключением сложности не возникнет.

Заслонку можно сделать из алюминия толщиной 0,5 мм или из такого же по толщине фторопласта или стеклотекстолита. Предпочтительнее изделие из алюминия, потому что важна не только жесткость и толщина материала, но и его легкость. Срабатывание хлопушки будет эффективнее при меньшем удельном весе материала, из которого её сделали.

Заслонка оснащается слабой тонкой пружинкой. Её функция такова: когда заслонка будет поднята в верхнее положение и воздействие на неё прекратится, она должна плавно вернуться на своё место. Если пружина слабо натянутая, но жесткая, то для нашей цели она не подойдет.

Поволока, составляющая пружину, должна иметь в диаметре 0,2-0,3 мм. При длине в 120-150 мм диаметр самой пружины должен составлять 3-5 мм.

Подробнее о том, как правильно подключить кухонную вытяжку к вентиляции, читайте далее.

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ

Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты

Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно.

Кухня, как и ванная комната, – помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и “земля”

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов.

В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

Вытяжки без воздуховода для плиты

В настоящее время рынок предлагает огромный ассортимент бытовой техники, в том числе кухонных вытяжек различных фирм-производителей, которые отличаются принципом работы, качеством, своим внешним видом, и естественно, стоимостью.

Вытяжка без воздуховода – это идеальное решение если нужно сэкономить место на кухне

Как выбрать кухонную вытяжку, попытаемся рассказать в этой статье, рассмотрев подробней один из видов кухонных вытяжек – кухонные вытяжки без воздуховода, или фильтрационные вытяжки, которые сравнительно недавно появились на рынке бытовой техники.

Преимущества и недостатки

Основными преимуществами вытяжек без воздуховода являются:

• простота установки, поскольку вам не потребуется устанавливать воздухопровод и подсоединять его к вентиляции дома;
• современные фильтрационные вытяжки при работе создают намного меньше шума по сравнению с вытяжками с воздуховодом;
• вытяжки без воздуховода подойдут к практически любому дизайну и для любого варианта планировки кухни вашей кухни и не испортят интерьер, поскольку нет необходимости устанавливать и вписывать в дизайн кухни воздухопровод;
• такие вытяжки используют в работе меньше электроэнергии, чем вытяжки с воздуховодом;
• высокий уровень очищения воздуха в помещении, и даже подойдут для кухни в доме с печкой.

Основным недостатком таких вытяжек является замена и стоимость расходных материалов (жироулавливающих и угольных фильтров), которые нужно менять с регулярной периодичностью, каждые три-шесть месяцев. Но в данном случае этот факт полностью оправдывает качество очищения ими воздуха, а также простота установки, что вполне позволяет выполнить самостоятельно работы по монтажу и установке вытяжки и таким образом сэкономить на стоимости этих работ.

Виды

В настоящее время фильтрационные вытяжки могут быть произведены из разных типов материалов, но в большинстве случаев они сделаны из металла, стекла, а также других современных материалов.

В зависимости от формы такие вытяжки могут быть горизонтальными, которые идеально подойдут для небольшой кухни, и вертикальными, лучше подходящими для больших помещений.
Вытяжки без воздуховода могут быть навесными, а также встроенными, которые можно скрыть, таким образом не нарушив целостность интерьера вашей кухни ее установкой.
Таким же качеством обладают и телескопические вытяжки

По каким параметрам следует выбирать холодильник для дома, на что обратить внимание читайте здесь

Разновидности вытяжек для кухни

Кухонные вытяжки подразделяются на две большие

1. С отводом воздуха (проточные). В таких устройствах вентилятор втягивает воздух, пропускает его через жироуловитель, а далее направляет загрязненный воздух в воздуховод. По каналу он выбрасывается наружу помещения. Если вентиляционный канал функционирует исправно, воздух в кухне постоянно обновляется. Вместо удаленного воздуха в кухню поступает свежий воздух. Для обеспечения качественной работы приточной вытяжки желателен постоянный приток в кухню воздуха с улицы.

2. Без отвода воздуха (рециркуляционные). Такие устройства не связаны с воздуховодами. Они работают на принципе рециркуляции воздуха. Двигатель задействует вентилятор, который гонит воздух через две степени фильтрации. Первая ступень представляет собой жироуловитель, который, помимо жира, задерживает также частички пыли, копоть, тяжелые виды испарений. Далее идет угольный фильтр, очищающий проходящий воздух от посторонних запахов и мельчайших частиц, прошедших сквозь жироуловитель.

Циркуляционная вытяжка не требует поступления в кухню воздуха. Для ее работы необходимо лишь подключение к электросети.

Вытяжка рециркуляционного типа и с отводом воздуха

Различают также виды вытяжек для кухни без воздуховода:

По форме корпуса:

• Горизонтальные. Плоская вытяжка для кухни без воздуховода — наиболее распространенный вариант устройств такого типа. Располагается параллельно варочной поверхности;
• Вертикальные. Обычно используются в больших кухнях. Фильтрующие элементы расположены вертикально относительно плиты.На фото пример вертикальной кухонной вытяжки без трубы

По конструкции:

• Навесные. Крепятся на стену. Могут иметь выдвижные панели, расширяющие зону захвата вытяжки;
• Встраиваемые. Находятся внутри шкафов. Обычно скрыты из видимости.
• Островные. Крепятся к потолку и используются в случаях, когда плита находится на некотором расстоянии от стен.Островная вытяжка для кухни без отвода в вентиляцию

Особенности конструкции и функционирования

Рассматриваемая конструкция имеет защитную сетку, на которой задерживается грязь. В результате посторонние включения не попадают в вентиляционный канал. Система с отводом является предельно эффективной, хорошо вписывается в интерьер, особенно если это направление лофт или хай-тек. Таким образом, можно сделать не только функциональный элемент, но и украшение кухни. Эта система избавляет ещё и от необходимости чистить мебель от гари и жирного налета. Всё лишнее собирается на специальной решетке, которую можно в любой момент снять и почистить.

Можно выделить два типа отводов:

1. Гофрированные. Изготавливаются из алюминия и позволяют придавать конструкции любую форму. Они просты в монтаже. По внешнему виду они не совсем красивые, это их основной недостаток. Обустраивая такую трубу у себя на кухне, лучше закрыть ее шкафом или же обшить сверху каким-нибудь материалом. По сравнению с вытяжкой с фильтрацией, устройство отвода не является более предпочтительным вариантом. Оно способно выводить грязный воздух из комнаты почти на 100%.
2. Пластиковые. Отводы для вытяжки такого типа могут состоять из белого поливинилхлорида или разного рода синтетических материалов. Такие изделия недорогие, легкие и прочные. Поливинилхлориду не страшны температурные перепады, воздействие кислот и щелочей. Установить такую трубу достаточно просто.

Она отличается неприхотливостью и считается экономной. Замена дорогостоящих фильтров также не является необходимостью здесь. В структуре вытяжки имеется два фильтра встроенного типа. Жироулавливающий компонент изготовлен из металлической сетки. Его не приходится менять. К тому же он прост в уходе. Второй фильтр имеет своей функцией борьбу с посторонними запахами. Его делают из акрила. Вытяжки с воздуховодом имеют определенные недостатки:

• их трудно монтировать своими руками;
• установка требует специальных навыков и знаний;
• можно соблюсти все необходимые параметры и обеспечить эффективную работу прибора в дальнейшем.

Составные элементы

Как функционирует отвод циркуляции в вытяжке и что это значит — установить такой элемент в квартире — определить следует обязательно. После покупки и доставки на дом кухонной вытяжки ее необходимо устанавливать. Если это не рециркуляционная модель, работающая без отвода, ее придется подсоединять к вентиляционному отверстию. Для решения этой задачи придётся укладывать воздуховод.

Вытяжки островные для кухни с отводом в вентиляцию включают в себя несколько составных элементов:

1. Корпус вентилятора, который выполняется из пластика или металла. Он отвечает за всасывание в канал воздуха.
2. Фильтр грубой очистки. По внешнему виду напоминает сетку и изготовлен из стали. Иногда его делают из акрила.
3. Воздухоотвод для вытяжки на кухню. Он соединен напрямую с вентиляцией.

Прочие составляющие

Помимо стальных, иногда в вытяжке встречаются и жироулавливающие фильтры одноразового типа. Их приходится периодически менять. В большинстве случаев устанавливают эти компоненты в модели бюджетного сегмента.

Модификации с отводом в вентиляцию отличаются простотой функций. Загрязнённый воздух начинает удаляться после включения вытяжки. За частичную его обработку отвечает жироулавливающий фильтр. Воздух перемещается в воздуховод, после чего идет в вентиляционный канал и выводится на улицу. Этот процесс очистки будет быстрым и качественным по мере увеличения скорости мотора. Чтобы гарантировать максимальную эффективность прибора, надо обеспечить хорошую всасываемость воздуха. Для этого можно, например, открыть окно.

Вентиляционные каналы

При конструкции вытяжки, объем воздуха на кухне должен смениться — 10 раз. Для этого находим правильное соотношение между мощностью установки и размерами кухни.

Расчет такой: длина кухни умножается на ширину и высоту. То число, которое получилось, умножаем на 10. Это число и есть производительность. Но если в обустройстве канала используют гофрированную трубу, то нужно отнять еще 40 процентов, так как неровности трубы снижают мощность потока воздуха. Еще, все изгибы трубы снижают силу потока воздуха на 10 процентов. Значит, при установке вентиляционных каналов, требуется не загибать трубы под прямым или острым углом. По той причине, что тупой угол не дает такое сопротивление, как острый или прямой.

Ошибка в том, что не знают, о необходимости приточных устройств с рекуперацией теплого воздуха. Это нужно, чтобы в квартире не образовалось отрицательное давление. Из-за этого вытяжка перестанет нормально функционировать, так как ей откачивать нечего. Суть в том, что грязный воздух будет отходить, а, чистый поступать не сможет. Поэтому все моменты необходимо обдумать и спланировать. Системы рекуперации нагревают холодный поток воздуха в зимнее время, за счет выходящего тепла.

Приобретая вытяжку, стоит задуматься о том, что в ее монтаже масса нюансов. Схему установки нужно грамотно спланировать до мелочей. И обратиться за помощью лучше к специалисту.

Еще один нюанс – труба под воздуховод хоть и крупного диаметра, но производительность вентиляционного пути определяется самым узким местом по длине.

Если же гофрированная труба изогнется, то канал сузиться, и этот диаметр будет определять проходимость всей конструкции. Из-за этого желательно контролировать работу мастеров.

https://youtube.com/watch?v=KHgibo7ACEY

Подключение и монтаж к вентиляции

Установить вытяжку не сложно, главное правильно подключить

Первое, что необходимо сделать при установке — это подготовить поверхность для крепления самой вытяжки. Для этого просверливаются отверстия под болты, а в них закладываются анкеры. С помощью этих отверстий можно будет прикрепить саму вытяжку.

Процесс подключения к вентиляции при помощи воздуховода имеет свои особенности. О каких же особенностях идет речь?

• Изгиб воздуховода и гофры не должен составлять более 90 градусов.
• Если длина воздуховода более трех метров, необходимо подключать еще один вентилятор.
• При выводе нельзя закрывать вентиляционную отдушину.
• При выводе в вентиляцию лучше установить клапан, который будет предотвращать обратную тягу.

Вентиляция – одно из важнейших требований безопасной кухни

Для того чтобы осуществить вывод в вентиляцию, необходимо протянуть короб и закрепить максимально герметично его конец. Установка гофры обычно не вызывает никаких проблем, ведь с ней удобно и просто работать. Самое главное, чтобы воздуховоды стыковали герметично, а на выходе на сетке устанавливался обратный клапан.

Зачастую кухонная вытяжка устанавливается в настенный шкаф, так сказать прячется для увеличения дизайнерской привлекательности наполнителей кухни. Первое, что следует сделать при такой установке — закрепить корпус вытяжки на место настенного шкафа на стене. Далее в шкафу необходимо вырезать отверстия для нижнего обрамления вытяжки. Вырезать подобные отверстия можно электролобзиком.

В полках также необходимо сделать отверстия под воздуховод, а сверху создается дыра под хлопушку. Далее остается лишь протянуть гофру через все проделанные отверстия и установить шкаф обратно на стене.

Остальной процесс установки не сложен: гофру необходимо установить на вытяжку, закрепить хомутами. Далее ее следует вывести в вентиляцию, надежно закрепив и там.

Расположение розеток и уход

Специалисты рекомендуют сделать для вытяжки свою, отдельную розетку, которую следует расположить неподалеку от самой техники. Если в доме используется газовая плита, следует располагать розетку подальше от нее.

Поскольку вытяжки потребляют немало электроэнергии, необходимо создать для них отдельную линию и розетку для вытяжки, а иначе вся сеть может не выдержать.

Важнейший пункт, напрямую влияющий на долговечность использования техники — это правильных уход за ней.

Как очистить вытяжку, смотрите наш видеосюжет:

Весь процесс ухода заключается в том, что необходимо очистить внешнюю поверхность вытяжки, а также протереть ее тряпкой с небольшим содержанием моющего средства.

Необычная вытяжка станет украшением кухни

Как работает вытяжка в режиме рециркуляции

Разобраться в принципе работы такого агрегата очень просто. Достаточно поэтапно проследить за очищением воздуха.

Принцип работы вытяжки в режиме рециркуляции

Первый этап. Воздух, пропитанный парами, другими загрязнениями, втягивается вентилятором во внутрь конструкции через ее рабочую панель.

Второй этап. Воздух на входе пропускается через фильтр-жироуловитель.

Третий этап. Воздух проходит через угольный фильтр. Тогда он становится очищенным:

• от оставшихся загрязнений;
• от запахов.

Четвертый этап. В корпусе агрегата имеются отверстия, через которые достаточно очищенный воздух снова выходит в помещение.

В работе системы используется приводной узел – вентилятор и двигатель. В некоторых моделях имеется сразу два двигателя; в других – по одному двигателю, зато по 2 вентилятора (варианты с усилением узла втягивания воздуха).

Если рассматривать купольные вытяжки, то там вентиляторы располагаются над фильтрами или внутри корпуса. Если агрегат встраивается в мебель, или это плоский вариант, то вентилятор устанавливается между фильтрующими элементами.

В случае подключения вытяжки к вентканалу, она будет справляться лишь с основной задачей, если естественная тяга достаточно мощная. Тогда и привод включать не потребуется. Но если речь идет о режиме рециркуляции, тогда в обязательном порядке потребуется вентилятор, потому что нужно будет приложить дополнительные принудительные усилия. Без этого испарения через фильтры не пройдут, а отклонятся в сторону.

Видео: Установка встраиваемой вытяжки:
