Процедура замены газового котла в частном доме

Почему нужно заземлять газовый котел?

Современные газовые котлы традиционно содержат в составе конструкции элементы управления, выполненные по принципу цифровой высокотехнологичной электроники.

Схемы такого оборудования содержат:

• цифровые микроконтроллеры;
• чувствительные электронные датчики,
• полевые транзисторы и планарные микросхемы.

Для электроники подобного исполнения присутствие статического электричества – «смерти подобно». В самый нежданный момент газовый котёл может перестать функционировать по причине выхода из строя электронных компонентов от воздействия статических микротоков.

Это одна из главных причин, требующих обязательного заземляющего контура в схеме газового котла.

Необходимость заземления оборудования газовых колонок (котлов) является обязательным мероприятием независимо от предназначения аппаратуры – промышленного или бытового

Другая не менее существенная причина внедрения заземления – явная опасность неконтролируемого воспламенения газа, чем создаются высокие риски пожара или взрыва газового котла. Здесь опять же свою «негативную» роль исполняет пресловутое статическое электричество, избавиться от которого поможет только правильное устройство заземляющего контура. Правила безопасного использования газового котла мы рассмотрели в следующей статье.

Основные требования

Основная задача заключается в соединении котла и всех радиаторов самым эффективным способом

При этом важно учесть целый ряд требований:

• Разводка должна прокладываться по маршруту с наименьшей протяженностью.
• Гидросопротивление труб, запорной арматуры и фитингов следует по возможности уменьшать.
• Необходимо продумать и скомпоновать на линии все функциональные узлы с минимальным количеством колен, тройников и клапанов. Имеется в виду группа безопасности, расширительный бак, циркуляционный насос штуцера для слива и наполнения системы и т.д.
• Трубы подбираются исходя из эксплуатационных характеристик материала и системы отопления.
• Диаметр труб рассчитывается для минимизаций потерь в напоре с одной стороны и снижения объема трубопровода с другой.

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

• подключение к системе водяного отопления;
• организация отвода продуктов сжигания;
• присоединение к сети ГВС, если агрегат – двухконтурный.

Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).

Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

Почему правильная обвязка – это так важно?

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей.

Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Любое газовое оборудование опасно. Неправильное подключение чревато не только проблемами с отоплением, но также взрывами и разрушениями, поэтому необходимо строго следовать нормам и правилам, соблюдать требования ТБ. Основная документация, на которую опираются при обустройстве газовой системы отопления, – СНиП.

Основной узел системы – котел. Схему обвязки выбирают, ориентируясь на его тип, месторасположение (настенная или напольная модель), конструкционные особенности

Нужно тщательно спланировать схему отопления, расположение оборудования, особенности прокладки трубопроводов.

Обвязка котла выполняет сразу несколько значимых функций:

• Контроль давления. Если обвязка смонтирована правильно, тепловое расширение компенсируется, а значит, давление в системе не будет повышаться до критических показателей.
• Удаление воздуха. Пузырьки воздуха образуют пробки, из-за чего эффективность водяного отопления снижается: радиаторы прогреваются не полностью, а расход ресурсов остается прежним. Качественная обвязка котла необходима для предотвращения этой проблемы.
• Профилактика засоров в системе. Если неправильно обвязать котел, повышается риск образования окалины в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что ведет к перерасходу топлива и удорожанию обогрева при одновременном снижении его качества.
• Возможность подключения других контуров. Можно установить систему напольного обогрева, накопительный бойлер.

Во многом теплоснабжение зависит от правильности подключения котла к трубопроводам и другим важным узлам, поэтому схему обвязки газового котла нужно скрупулезно продумать и смонтировать максимально качественно.

При обустройстве лучевой системы ставят коллекторные шкафы, где можно смонтировать большую часть механизмов обвязки котла. Это удобно и практично

Правильно подобранная и смонтированная обвязка котла прослужит долгие годы без аварий и ремонтов, а ее стоимость будет оптимальной.

Подключение двух и более основных теплогенераторов

Рассмотрим сначала схему, при которой у нас имеется два и более теплогенератора, которые являются основными и, отапливая дом, работают на одинаковом топливе.

Это, обычно, газовые котлы на магистральном газе, которые соединяют в каскад для того, чтобы отапливать помещения от 500 кв.м. общей площади. Достаточно редко соединяют вместе для основного отопления котлы на дизельном топливе или твердотопливные котлы.

Речь идет именно про основные теплогенераторы, и про отопление жилых помещений. Ибо каскадные и модульные котельные для отопления больших промышленных помещений могут включать в себя «батареи» угольных котлов или мазутных в количестве до одного десятка.

Итак, как уже говорилось выше, основные котлы подключаются в каскад, когда второй идентичный котел или чуть меньшей мощности дополняет собой первый теплогенератор.

В каскаде основные котлы подключаются последовательно, чтобы второй котел догревал воду, нагретую первым теплегенератором. При этом, естественно, в этой связке есть возможность изолировать каждый котел и байпас, позволяющий пустить воду в обход изолированного котла.

Системе этой особенной альтернативы нет. Как показывает практика, лучше и надежнее иметь 2 котла мощностью по 40 квт, чем один котел мощностью в 80 квт. Это позволяет проводить ремонт каждого отдельного котла без остановки системы отопления.

А также позволяет каждому из котлов работать на своей полной мощности при необходимости. В то время как 1 котел большой мощности работал бы только в половину мощности с малым КПД и повышенным тактованием.

Параллельное подключение котлов – плюсы и минусы

Основные котлы мы рассмотрели выше. Теперь рассмотрим подключение резервных котлов, которые должны быть в системе любого современного дома.

Если резервные котлы подключены параллельно, то у этого варианта есть свои плюсы и минусы.

Плюсы параллельного подключения резервных котлов следующие:

• Каждый котел можно независимо друг от друга подключать и отключать от системы отопления.
• Можно заменять каждый теплогенератор на любое другое оборудование. Можно экспериментировать с настройками котлов.

Минусы параллельного подключения резервных котлов:

• Придется больше работать с обвязкой котлов, больше паять полипропиленовые трубы, больше варить стальные трубы.
• Как результат, больше уйдет материалов, труб и фитингов, и запорной арматуры.
• Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования – гидрострелки.
• Даже после использования гидрострелки остается необходимость сложной настройки и согласования такой системы котлов по температуре подачи воды в систему, и подачи воды из обратки в котлы.

Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

Последовательное подключение котлов – плюсы и минусы

В случае последовательного подключения двух и более котлов, они будут работать так же, как основные котлы, подключенные в каскад. Первый котел будет нагревать воду, второй котел будет ее догревать.

В этом случае первым стоит поставить котел на самом дешевом для вас виде топлива. Это может быть дровяной, угольный или котел на отработанном масле. А за ним может в каскаде стоять любой резервный котел – хоть дизельный, хоть пеллетный.

Основные плюсы параллельного подключения котлов:

• В случае работы первым твердотопливного котла, теплообменники второго котла будут играть роль своеобразного гидравлического разделителя, смягчая воздействие на всю систему отопления.
• Второй резервный котел можно включать для догрева воды в системе отопления в самые морозы.

Минусы при использовании параллельного способа подключения резервных теплогенераторов в котельной:

Более длинный путь воды через систему с большим количеством поворотов и заужений в соединениях и фитингах.

Естественно, нельзя напрямую пускать подачу от одного котла во вход другого. В этом случае вы не сможете отсоединить ни первый, ни второй котел, в случае необходимости.

Хотя с точки зрения согласованного нагрева котловой воды этот способ как раз будет самым эффективным. Его можно реализовать, если смонтировать обходные байпасные петли для каждого котла.

Перенос котла с нормативной точки зрения

Внутренний проект газификации — документ, содержащий детальную схематическую информацию поэтажного плана жилого дома с определением технических точек расположения газоиспользующего оборудования в масштабе 1:100.

То есть перемещение газоиспользующего теплогенератора на другое место является нарушением проектной документации и требует внесения в нее изменений.

Проект газоснабжения составляется с учетом конструктивных и технических особенностей. Вносимые в него коррективы требуют тщательных расчетов от специалистов соответствующего профиля

Разберем, можно ли вообще переносить на другое место газовый котел? А если можно, то какими нормативными документами это утверждено и где зафиксировано?

«Квартирный вопрос» по переносу газового котла и другого оборудования в квартире, определяют ряд статьи ЖК (Жилищного кодекса) за номером 25-29. И называется такой процесс переустройством. В нормативном сборнике подробно указана вся информация по согласованию процедуры, возможном отказе и его опротестовании, последствия самовольного переноса и так далее.

Указанные статьи свода жилищных нормативов относятся именно к помещениям многоквартирных зданий, т.е. регламентируют меры и нормы по переносу газовых труб, счетчиков, котлов в пределах квартир. Однако это не значит, что к частным домам никаких правил не применяется.

Согласно постановлению Госстроя РФ от 27 сентября 2003 г. п. 1.7., только после получения разрешения допускается проводить переоборудование помещений любого назначения. При этом перенос газовых приборов под это определение подпадает.

Тем более что самостоятельная установка и замена газового теплогенератора не запрещена, но допуск его в эксплуатацию и подключение должны проводить сотрудники газоснабжающей компании с соответствующей лицензией.

Кроме того, согласовывать придется и перенос газовой разводки, прибора учета и прочего оборудования газового хозяйства дома. За несогласованные действия вас могут обязать вернуть все газовое оборудование на прежнее место. При этом придется оплатить немалые штрафы по каждому из перемещенных приборов даже после обратной установки.

Административная ответственность за самовольный перенос котла определяется согласно виду и тяжести нарушения. Предусмотрены штрафные санкции, обязательства по возвращению приборов на прежнее место и даже отключение газоснабжения. Оспорить санкции в суде практически невозможно, ведь вы по факту нарушите предписания жилищного кодекса.

Перенос котла подразумевает также переделку газовой разводки. При самостоятельных работах такие действия приравниваются к самовольному подключению и грозят штрафами, а также расторжением договора газоснабжения

Наказание обоснованное, ведь непрофессиональный монтаж оборудования, а также изменение проекта — это грубое игнорирование требований пожарной безопасности, угроза жизни и здоровью проживающих в здании людей, нарушение инженерной схемы газотехнического обеспечения.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

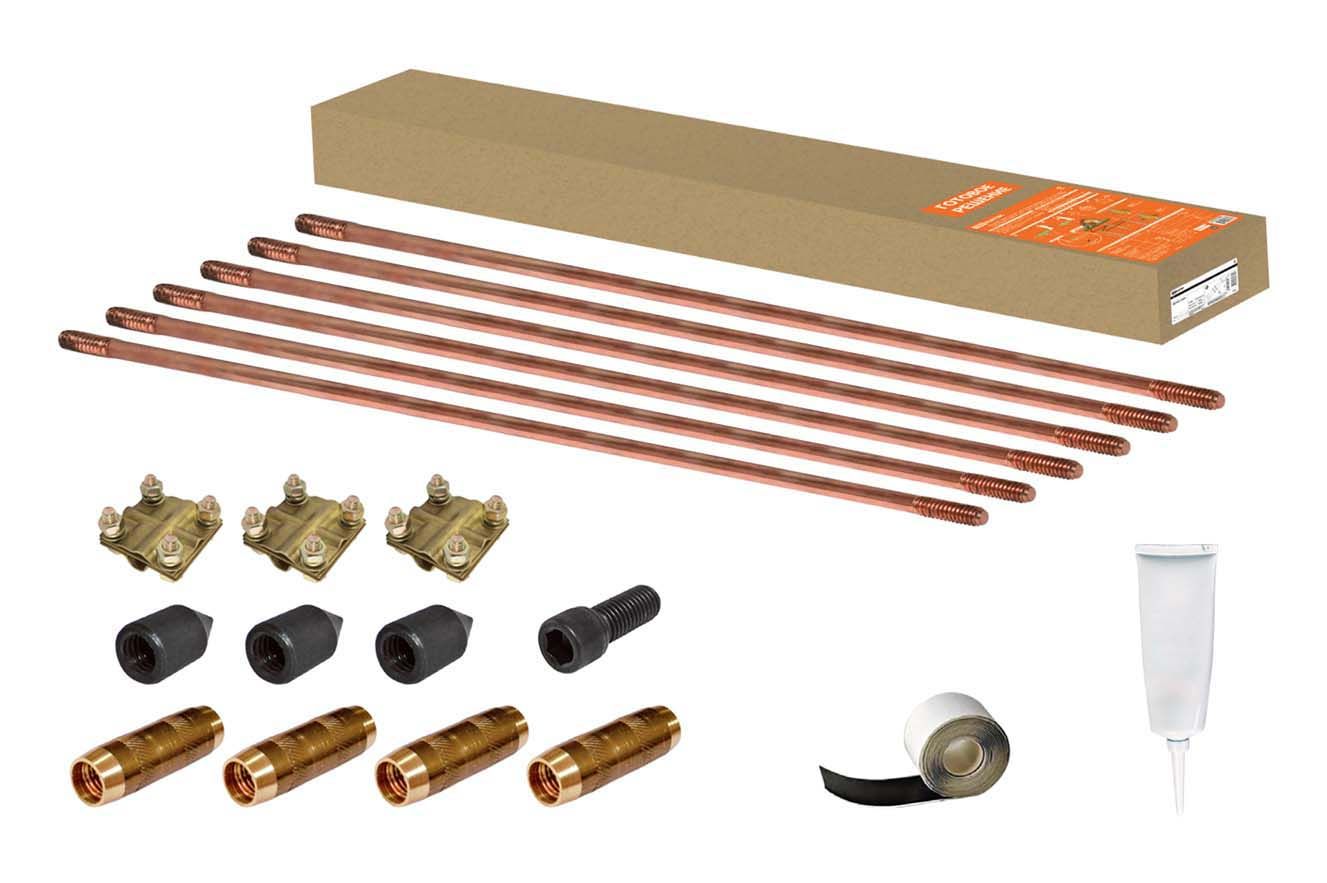

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

Итого, для сборки стандартной конструкции понадобится:

• металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
• металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
• металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
• болт M8 или M10;
• медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

• не более 10 Ом в глинистом грунте;
• не более 30 Ом в садовой земле близкой к чернозему;
• не более 50 Ом в песчаном грунте;
• не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.

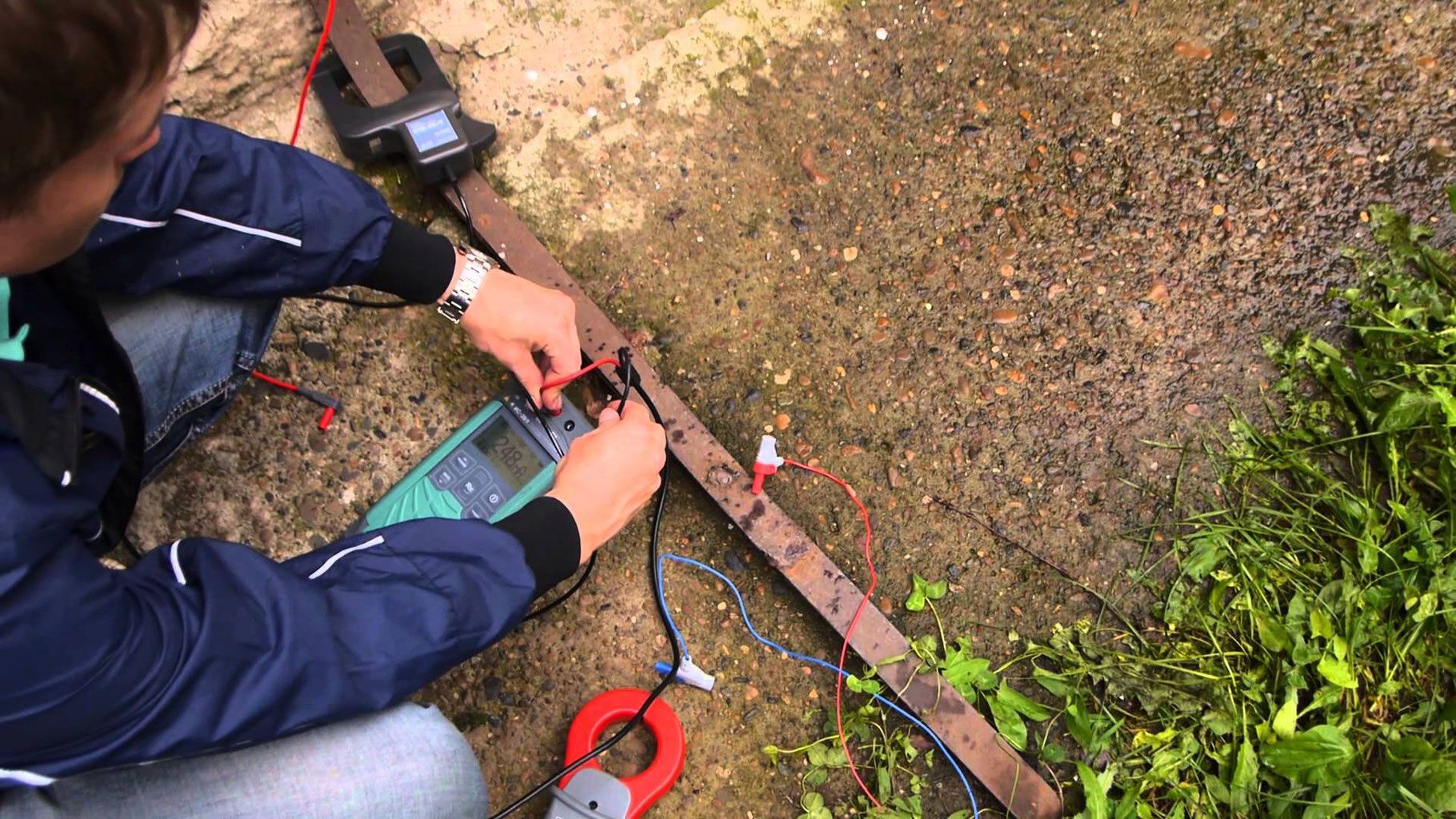

2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Что можно отремонтировать без газовщиков?

Есть несколько главных причин возникновения неисправностей. Это неправильная эксплуатация газового оборудования, наличие неприемлемого микроклимата в котельной, несвоевременное обслуживание всех систем или некачественные комплектующие.

При самостоятельном ремонте следует обязательно соблюдать технику безопасности и строго следовать инструкциям. В первую очередь пользователю следует определиться, какие детали газового котла можно, а какие нельзя чинить самостоятельно.

В ходе ремонта газового оборудования главной опасностью является возможная утечка газа

Поэтому необходимо с осторожностью производить все манипуляции по монтажу и демонтажу узлов и деталей устройства

С особым вниманием стоит подойти к замене комплектующих, связанных с системой подачи топлива

Знание типичных неисправностей газовых котлов и методов их устранения позволяет самостоятельно произвести несложный ремонт. Стоит помнить, что серьезная починка может производиться только газовщиками, но есть процедуры, доступные самостоятельным домашним мастерам

Производители котлов настоятельно рекомендуют вызывать сотрудников газовых служб для исправления неисправностей, связанных с поломками системы подачи газа и встроенных электронных приборов. Неопытному человеку будет не под силу самостоятельно настроить, починить и восстановить функции специфической автоматики в газовом котле.

В конструкции типичного газового котла есть три основных элемента, это:

• Газовая горелка закрытого/открытого типа;
• Специфические блоки безопасности;
• Теплообменная система, состоящая из одного или двух внутренних устройств, число которых определяется количеством обслуживаемых контуров.

Если все комплектующие, участвующие в работе котла, классифицировать по функциональному назначению, то разделить их можно на следующие группы: приборы системы управления, устройства гидравлической системы, блок горелки и подачи газа, дымоотвод, устройства регулирования работы котла, системы обеспечения многоуровневой безопасности.

Чаще всего пользователи имеют проблемы следующего характера: котел выделяет неприятных запах газа, не включается, отключается во время работы, не греет трубы или коптит

Большинство из перечисленных элементов нельзя менять и ремонтировать самостоятельно. В случае вмешательства в конструкцию котла ее владелец утрачивает право на восстановление работоспособности за счет производителя во время действия гарантии. Но что и как ремонтируют мастера из организации, с которой заключен договор на обслуживание агрегата и поставку газа, знать нужно обязательно.

Однако хозяин газового оборудования, стремящийся продлить его срок службы, может самостоятельно производить:

• Очистку дымохода. Производится в случаях ослабления тяги путем механических манипуляций или же с применением химических средств.
• Проверку герметичности мест подключения водопровода, линии газоснабжения, веток отопительного контура.
• Установку стабилизатора напряжения.

Еще раз предупреждаем, что все действия, для осуществления которых нужно снимать кожух с котла, выполнять должен представитель газовой службы.

Однако если для вас неважна гарантия, то можно своими руками выполнить:

• Ручную наружную очистку и внутреннюю промывку теплообменника/теплообменников. Их несложно демонтировать, провести необходимые процедуры, после чего установить обратно. В данном случае эффективно применять домашние водяные растворы лимонной кислоты (100г/1л) или подходящую бытовую химию, способную растворять кальциевый налет.
• Обслуживание вентилятора наддува. Заменить предохранитель или сам вентилятор, проверить подключенную к нему электроцепь, смазать подшипники технической жидкостью.
• Прочистку форсунок. Забившиеся форсунки являются причиной слабого пламени горелки. Их периодически нужно очищать ни нагара мелкой наждачной бумагой и удалять загрязнения ветошью с бытовой химией.
• Регулировку давления в системе.
• Поиск проблемы, из-за которой котел не включается.

Для того чтобы определиться, как и каким образом починить газовый котел, нужно произвести его визуальный осмотр и в случае необходимости провести ряд диагностических процедур. Самостоятельный ремонт возможен в случаях, если гарантийные обязательства от производителя уже утратили силу.

Если ощущается запах газа, о собственноручном вмешательстве надо сразу забыть. Нужно перекрыть подачу газа, немедленно произвести залповое проветривание и вызвать аварийку. Подробно правила эксплуатации газового оборудования изложены в следующей статье, с содержанием которой мы настоятельно советуем ознакомиться.

Специфика замены отопительной печи на АГВ

При замене газовой печи на автономное отопление нужны новые ТУ из газового хозяйства

Старые АОГВ с одним контуром можно заменить на двухконтурные модификации при их избыточной мощности, несовместимости с водными теплыми полами (обратка перемешивается клапаном). Работы также проводятся, если оборудование не оснащено погодозависимой автоматикой.

Законодательно установлен порядок замены отопительной газовой печи на АГВ – только с получением новых техусловий:

1. Обращение в Горгаз для получения документации.
2. Написание заявки в 2 экземплярах на техусловия, если они не были получены ранее. В заявке указываются данные гражданина, планируемое время ввода в эксплуатацию, максимальная мощность оборудования.
3. Подача заявки о технологическом подключении при наличии ТУ в свободной форме. Указываются реквизиты хозяина, название и месторасположение объекта, тип газопотребления, сроки застройки и ввода в эксплуатацию, планируемая мощность, номер и дата получения ТУ.
4. Приложение к тексту заявки сопроводительных документов. Нужны паспорт, свидетельство о владении землей и домом, план и топографическая карта участка, расчетные документы.
5. Установка нового оборудования и подключение его к системе.

Критерии выбора газового котла

По той простой причине что котёл, работающий на газу, является центральным узлом системы отопления его выбор должен происходить с полным осознанием вопроса. Так, приобретение устройства с камерой сгорания закрытого типа не требует установки трубы отвода отработанных газов. Если вблизи частного дома нет центральной магистрали подачи газа, можно остановить свой выбор на комбинированном котле, работающем на разном топливе.

Параметры газового котла могут отличаться в зависимости от размеров отапливаемого помещения. Газовые приборы бывают как маломощными для обогрева одноэтажных строений, так и мощные котлы способные обогреть многоэтажную постройку или даже промышленный объект. В зависимости от функциональности котлы, работающие на газу, подразделяются на одноконтурный и двухконтурный агрегат.

Одноконтурное газовое оборудование предназначено только для отопления дома. В свою очередь, двухконтурный аналог помимо своего прямого предназначения имеет дополнительную функцию нагрева воды. При этом такие устройства бывают проточными и накопительными. Но применение проточного прибора целесообразно при незначительном потреблении горячей воды. В свою очередь, двухконтурный котёл с вмонтированным бойлером способен в полной мере обеспечить как обогрев частного дома, так и горячее водоснабжение.

Если рассматривать виды газовых горелок, то они бывают атмосферного и вентиляционного принципа действия. Атмосферная горелка самая распространённая в системах отопления частного домостроения. Вентиляционную горелку устанавливают в котлах, используемых в промышленных структурах. Также котлы различаются типом тяги на естественный и принудительный способ отвода отработанных газов.

В зависимости от варианта монтажа газовые приборы подразделяются на настенные и напольные агрегаты. Напольный котёл обладает большими показателями мощности и размерами устройства, а также высокой долговечностью. Настенный газовый котёл, более компактный, но и максимальная мощность устройства ограничена. Помимо этого настенное устройство обладает меньшим эксплуатационным ресурсом.

Подключение котла

Следует отметить, что обвязка газовых, дизельных и электрических теплогенераторов практически одинакова. Тут надо учитывать, что подавляющее большинство настенных котлов оборудовано встроенным циркуляционным насосом, а многие модели – и расширительным баком. Для начала рассмотрим схему подключения простого газового или дизельного агрегата:

На рисунке изображена схема закрытой системы с мембранным расширительным баком и принудительной циркуляцией. Этот способ обвязки встречается наиболее часто. Насос с байпасной линией и грязевиком находится на обратной магистрали, там же стоит расширительная емкость. Давление контролируется с помощью манометров, удаление воздуха из котлового контура происходит через автоматический воздухоотводчик.

Когда теплогенератор снабжен собственным насосом, а также контуром для подогрева воды на нужды ГВС, разводка труб и монтаж элементов выглядит следующим образом:

Здесь показан настенный котел с принудительным нагнетанием воздуха в закрытую камеру сгорания. Для удаления дымовых газов служит двустенный коаксиальный газоход, выведенный на улицу горизонтально сквозь стену. Если топка агрегата – открытая, то нужен традиционный дымоход с хорошей естественной тягой. Как правильно установить дымоходную трубу из сэндвич – модулей, изображено на рисунке:

В загородных домах большой площади нередко приходится состыковывать котел с несколькими контурами отопления – радиаторным, теплыми полами и бойлером косвенного нагрева для нужд ГВС. В такой ситуации оптимальным решением будет задействовать гидравлический разделитель. Он позволит организовать независимую циркуляцию теплоносителя в котловом контуре и одновременно послужит распределительной гребенкой для остальных ветвей. Тогда принципиальная схема отопления двухэтажного дома будет иметь такой вид:

По этой схеме на каждом контуре отопления предусмотрен собственный насос, благодаря чему он работает независимо от остальных. Поскольку к теплым полам следует подавать теплоноситель с температурой не более 45 °С, на этих ветвях задействованы трехходовые клапаны. Они подмешивают горячую воду из основной магистрали тогда, когда снижается температура теплоносителя в контурах теплых полов.

С теплогенераторами на твердом топливе дело обстоит сложнее. Их обвязка должна учитывать 2 момента:

• возможный перегрев из-за инертности агрегата, дрова никак не удастся потушить быстро;
• образование конденсата при поступлении в котоловой бак холодной воды из сети.

Чтобы избежать перегрева и возможного закипания, циркуляционный насос всегда ставится на обратке, а на подаче сразу за теплогенератором должна стоять группа безопасности. Она состоит из трех элементов: манометра, автоматического воздухоотводчика и предохранительного клапана. Наличие последнего имеет решающее значение, именно клапан сбросит лишнее давление при перегреве теплоносителя. Если вы решили организовать отопление дома дровами, то нижеприведенная схема обвязки обязательна для исполнения:

Здесь же байпас и трехходовой клапан защищают топку агрегата от выпадения конденсата. Клапан не пропустит в малый контур воду из системы, пока температура в нем не достигнет 55 °С. Подробную информацию по этому вопросу можно получить, просмотрев видео:

Многие домовладельцы ставят в помещении топочной два разных источника тепла. Их надо правильно обвязать и подключить к системе. На этот случай мы предлагаем 2 схемы, одна из них – для твердотопливного и электрического котла, совместно работающих с радиаторным отоплением.

Вторая схема объединяет газовый и дровяной теплогенератор, подающие тепло на обогрев дома и приготовление воды для ГВС:

Разновидности настенных устройств

По своему функциональному назначению газовые отопительные агрегаты делят на две группы:

• Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.

Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.

Если в задачи газового агрегата планируется включить как нагрев теплоносителя, так и поставку горячей воды, то приобрести лучше двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживать два контура

По способу сгорания топлива все приборы делят на следующие две группы.

Группа #1 — устройства с открытой камерой сгорания

Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство.

Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.

Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция.

Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают.

Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.

На рисунке схематически изображены котлы с горелками открытого и закрытого типа

Группа #2 — приборы с закрытой камерой сгорания

Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.

Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах.

При этом необходимо обустроить систему коаксиального дымохода, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с раздельным традиционным дымоотводом.

Выводы и полезное видео по теме

Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

Видео #2. Инструкция по монтажу сложной обвязки настенной модели котла:

Видео #3. Нюансы подключения напольной модели:

Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Не исключено, что вам известны технические тонкости обвязки котла, не отмеченные в статье. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи.

Выводы и полезное видео по теме

Принцип работы двухконтурного котла. Преимущества и ограничения модели.

Разбор схемы подключения двухконтурного теплогенератора с рекомендациями по нюансам установки.

Подсоединение бойлера в систему — последствия неправильного монтажа.

После сбора и подготовки документации необходимо подсоединить двухконтурный котел к отоплению, электричеству и дымоходу. Приборы разные, но требования по их монтажу одинаковые. Особенности конкретной модели указываются в инструкции по эксплуатации.

Первый запуск агрегата разумнее доверить специалисту газовой службы. Он опрессует двухконтурник, проверит все блоки, выставит режимы и проинструктирует владельца по вопросам эксплуатации оборудования.

Хотите поделиться собственным опытом монтажа и подключения бытового двухконтурного котла? Расскажите о сложностях, с которыми вам довелось столкнуться в процессе, — оставляйте свои комментарии в блоке под статьей.

Если у вас есть вопросы по правилам подключения или монтажа, задавайте их нашим экспертам и другим посетителям сайта — форма обратной связи расположена внизу.

Список источников

• udobnovdome.ru
• sovet-ingenera.com
• cotlix.com
• kotlobzor.ru
• StrojDvor.ru
• teplosten24.ru
• GradusPlus.com
