Средства защиты водоводов от гидравлических ударов

Способы предотвращения возникновения гидроудара

Если принять за аксиому, что сила гидроудара прямо пропорциональна массе и скорости движения воды в магистрали, то снизив начальную скорость воды и ее объем в момент включения насоса, установленного в скважине, можно максимально уменьшить вероятность возникновения гидроудара.

Для удобства эксплуатации обратный клапан часто устанавливают в зоне доступности: около гидроаккумулятора или возле устья скважины, чтобы удобно было сливать воду перед зимним сезоном. Специалисты рекомендуют устанавливать обратный клапан как можно ближе к скважинному насосу. Чтобы убедится в их правоте, нужно понять, что происходит в водоподъемной трубе при включении и выключении насоса, если обратный клапан интегрирован в схему водоснабжения в районе гидробака.

При отключении насоса значительный объем воды из трубы между клапаном и насосом мгновенно сливается обратно в скважину, вращая лопасти рабочего колеса насоса в обратную сторону. Труба полностью опорожняется, и в момент очередного включения насоса огромная масса воды, двигаясь по трубе, резко ударяет по клапану, так как на его открытие требуется время. Хотя это интервал времени составляет несколько миллисекунд, этого достаточно, чтобы в системе возник гидроудар.

Чтобы снизить массу воды, сливающейся при остановке и ударяющей в клапан при пуске насоса, достаточно установить обратный клапан максимально близко к насосу. Рекомендуется включить в электрическую схему управления питанием насосного оборудования регулятор плавного пуска: это не только исключит возникновение гидроудара в системе, но и позитивно скажется на работе насосного оборудования, значительно увеличив его эксплуатационный срок. Гидроаккумулятор необходимо оборудовать реле давления, чтобы можно было регулировать напор воды в водопроводе.

Что такое гидроудар и почему он происходит

Гидроудар в системе отопления – это волновой процесс повышения давления, который повлекла за собой резкая остановка теплоносителя. При этом происходит сжимание теплоносителя. Коэффициент объёмного сжатия воды равен 47,5 х 10-11 Па. Жидкость, текущая в трубе имеет запас кинетической энергии. Если мгновенно перекрыть путь потоку теплоносителя, преобразованная энергия вызовет резкое, как взрыв, повышение давления – гидравлический удар. Для их нейтрализации применяют гаситель гидроударов.

Скорость, давление и плотность жидкости изменяется во времени и по длине трубопровода. С закрытием задвижки, вследствие сжимаемости, вода останавливается не вся зразу, а слой за слоем.

Давайте рассмотрим процесс распространения волн гидроудара в системе отопления:

резко перекрывается путь теплоносителю, вследствие чего происходит его полная резкая остановка;
жидкость сжимается и воздействует на стенки труб. Те, в свою очередь, расширяются. При этом, растет давление и поток теплоносителя начинает двигаться в обратную сторону;
дойдя до центрального резервуара, в случае с квартирой стояка, высокое давление теплоносителя компенсируется за счет большего объёма жидкости. При этом трубы сужаются;
после этого возникает волна пониженного давления, которая заставляет стенки труб стать уже первоначального положения. Это провоцирует новый гидроудар.

Последствия гидроудара

И это может продолжаться несколько раз. Измерительные приборы, фиксирующие гидроудар, на своих диаграммах отображают схожесть волн гидроудара и ритма сердцебиения. Подобные процессы приводят к поломке арматуры и оборудования. Гидроудар способен разорвать чугунную батарею, после чего ремонт ей уже не понадобиться, только полная замена.

Основное, что остается определить – это причины, по которым теплоноситель резко остановился. Для систем отопления вариантов не так уж и много:

неправильно спроектированный контур.

Могут быть места, где вода ударяется о стенки труб. При проектировании нужно опираться на СНиПы, в которых прописаны все нормы и правила, предъявляемые к строительным работам;

износ запирающей арматуры.

В домах с центральным отоплением бывает даже так, что топят больше, чем хотелось бы. На улице снег лежит, а дома жара. Воздух сухой, проветривать долго не получается, очень холодом веет. Чтобы сделать температуру в помещении более низкой, некоторые частично перекрывают кран на подаче в квартиру. Становится прохладней, но при этом на задвижку всегда действует сила трения, которая в итоге может привести к ее износу. Если она отломается от корпуса, то упав, перекроет путь потоку;

резкое перекрытие кранов.

Раньше использовались краны с плавным перекрытием потока. Вспомните советский кран, который нужно два оборота прокрутить, чтобы открыть воду полностью, и, соответственно, столько же, чтобы перекрыть. Современное оборудование перекрывает поток за пол-оборота;

завоздушивание системы.

Чтобы не допустить возникновения воздушных пробок в системе отопления, принимаются меры по установке автоматических и ручных воздухоотводчиков. При этом пробка может появиться и из-за ошибок на этапе проектирования, или утечки воды из системы отопления. Натолкнувшись на воздух, вода прекращает свое движение;

электрический насос.

При его включении лопасти начинают вращаться сразу на высоких оборотах. При этом кинетической энергии от их ускорения вполне достаточно для маленького гидроудара.

Что такое гидроудар?

Гидроудар являет собой кратковременный, но существенный скачок давления в наполненной жидкостью системе. Это явление возникает в момент столкновения потока жидкости с возникшим на его пути препятствием. К характерным примерам возникновения подобных преград относят резкое перекрытие запорной арматуры, внезапная остановка насоса, воздушная пробка и т.д.

Столкнувшись с преградой поток воды по инерции продолжает течение с той скоростью, с которой двигался до появления преграды. Контактирующие с препятствием первые слои с той же скоростью уплотняются за счет поступления следующих слоев.

Из-за постоянного нагнетания новых слоев потока давление стремительно возрастает, а жидкость “ищет” способ сбросить свою часть, чтобы его разрядить.

Аналогичная ситуация практически всегда возникает при разрыве потока шаровым краном или задвижкой. На первый взгляд явление может казаться безобидным. А потому многие хозяева не придают ему особого внимания.

Но на самом деле, при обнаружении предпосылок для назревающего дефекта труб и арматуры стоит как можно быстрее его устранить. Ведь из-за гидроудара в системе отопления появляются расколы и трещины, а также повреждения оборудования.

Этой серьезной проблеме могут предшествовать щелчки и стуки, а также посторонний шум в подающих воду трубах, сопровождающийся характерным «рычанием».

Пощелкивание преимущественно возникает в тех местах, где трубы большего размера соединены с патрубками меньшего сечения. Проходящая вдоль их внутренних стенок вода наталкивается на пусть и неполноценное, но все же препятствие.

Регулярное возникновение гидравлического удара негативно сказывается на работе системы, существенно сокращая срок ее эксплуатации

При возникновении аварийных ситуаций от эффекта гидроудара могут пострадать:

оборудование (нарушается герметичность трубопроводов и разрушаются отопительные приборы);
имущество (вытекающая из поврежденной сети вода затопит жилье и приведет к порче мебели);
домочадцы (если нарушение произошло в системе теплоснабжения, есть опасность получить серьезные термические ожоги).

Согласно статистическим данным «львиная доля» аварий трубопровода, составляющая порядка 60%, возникает вследствие гидроудара. Чаще негативные последствия от такого эффекта можно наблюдать у износившихся труб, покрывшихся коррозией.

Последствия регулярных гидродинамических ударов могут быть непредсказуемыми, и самое распространенное среди них – прорыв

Больше всего неприятностей он доставляет протяженным трубопроводам, например, при обустройстве «теплого пола», по контурам которого циркулирует разогретая до определенной температуры жидкость.

Степень повреждения во многом зависит от места возникновения преграды: если она в начале протяженного трубопровода, величина повышенного давления будет незначительной, если же в конце – значительно выше.

Чаще всего эффект проявляется, когда при укладке отопительной системы были задействованы трубы разных диаметров. Если «разнокалиберные» трубы с помощью переходников не приведены к общему «знаменателю», возрастание давления в системе отопления неизбежно. В этой ситуации для защиты системы контур оснащают специальным клапаном – термостатом.

Способы комплексной модернизации системы

Комплексная модернизация системы предполагает установку оборудования, направленного на нейтрализацию воздействия избыточного давления.

Способ #1. Применение компенсаторов и амортизаторов

Гасители и гидроаккумуляторы одновременно выполняют три функции: собирают жидкость, устраняя при этом ее лишний объем из системы, а также способствуют предотвращению нежелательного явления.

Компенсирующее устройство, роль которого выполняет гидроаккумулятор, устанавливают по направлению движения воды на тех промежутках отопительного контура, где велика вероятность колебания давления в системе.

Гидроаккумулятор или гаситель представляет собой стальную колбу объемом до 30 литров, включающую две разделенные резиновой или каучуковой мембраной секции.

При возникновении в системе избыточного давления водяной столб первой секции начинает давить на разделительную мембрану, за счет чего она изгибается в направлении воздушной камеры

При повышении давления гидравлические удары «скидываются» в резервуар. За счет изгибания резиновой мембраны в сторону воздушной камеры в момент поднятия водяного столба и достигается эффект искусственного увеличения объема контура.

В качестве амортизирующих устройств используют трубы, выполненные из термостойкого армированного каучука или эластичного пластика.

Эластичный материал амортизирующих приспособлений самопроизвольно гасит энергию гидравлического удара в точке, где давление достигло критического значения

Для достижения желаемого эффекта достаточно использовать изделие длиной в 20-30 см. Если же трубопровод имеет большую протяженность, участок амортизатора увеличивают еще на 10 см.

Способ #2. Установка защитного клапана диафрагменного типа

Защитный клапан диафрагменного типа размещают на отводе трубопровода рядом с насосом с тем, чтобы выпускать заданное количество воды при избытке давления.

Защитный клапан, оснащенный жестким уплотнителем, который выполняет функцию быстрого сброса давления, является надежным предохранителем автономной системы

В зависимости от производителя и типа модели защитный клапан приводится в движение посредством электрической команды контроллера, либо же с помощью пилотного устройства быстрого действия.

Устройство срабатывает, когда давление превышает безопасный уровень, защищая насосную станцию при внезапной остановке оборудования. В момент опасного всплеска давления он полностью открывается, а при падении его до нормального уровня – регулятор медленно закрывается.

Способ #3. Оснащение терморегулирующего клапана шунтом

Шунт представляет собой узкую трубку с просветом в 0,2-0,4 мм, которую устанавливают по направлению циркуляции теплоносителя. Основная задача элемента – при появлении перегрузок постепенно понижать давление.

Узкую трубку, диапазон сечения которой не превышает 0,2-0,4 мм, размещают со стороны, откуда жидкость попадает в термостат

Метод шунтирования применяют при обустройстве автономных систем, трубопровод которых выполнен только из новых труб. Это обусловлено тем, что наличие ржавчины и осадка в старых трубах способно свести эффективность шунтирования на «нет». По этой причине при использовании шунта на входе в отопительный контур рекомендуется устанавливать эффективные водяные фильтры.

Способ #4. Использование термостата с суперзащитой

Это своего рода предохранитель, который отслеживает давление в системе и не позволяет ей работать после того, как показатель достигнет критической отметки. Устройство оснащено пружинным механизмом, размещенным между термоголовкой и клапаном. Пружинный механизм срабатывает при избыточном давлении, не позволяя клапану полностью закрыться.

Такие термостаты устанавливают строго по обозначенному на корпусе направлению.

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.

Гидроудар в системе водоснабжения

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
Поломка или отключение циркуляционного насоса, насосной станции.
Воздушные пробки в системе водопровода.
Перепады сечения водопроводных труб.

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

Трещина в трубе-после гидроудара

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

Последствия гидроудара- затопило квартиру

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.

Способы предотвращения гидравлических ударов

Избавиться от периодического появления избыточного давления в трубопроводе практически невозможно, поэтому основные меры направлены на уменьшение его интенсивности и создание эффективной защиты для труб и прочих элементов системы.

Плавная регулировка

Наиболее простой и недорогой способ предотвратить гидродинамический удар – использовать плавную регулировку. Эта рекомендация прописана в нормативной документации для эксплуатации объектов, обслуживаемых централизованной подачей воды и тепла.

Данный принцип можно использовать не только в многоквартирных домах, но и в частном секторе, где обычно применяются автономные отопительные системы. За счет плавности использования запорной арматуры внезапное повышение давления не происходит: это процесс как бы растягивается во времени. В результате при сохранении суммарной силы удара достигается снижение его мощности.

Удобнее всего реализовывать подобный метод кранами с постепенным перекрыванием потока.

Автоматическая защита

Не всегда есть возможность достигать постепенности коррекции внутреннего давления ручным способом. Более удобными и надежными в эксплуатации являются автоматические гасители гидроударов, которые ставят на насосы в принудительных системах.

Автоматика дает возможность плавно наращивать скорость оборотов двигателя при включении, а при выключении – так же плавно ее снижать. Таким образом, внутреннее давление выходит на свой максимум не сразу, а спустя некоторое время. При этом вместе с отслеживанием показателей давления электроника самостоятельно регулирует напор.

Использование компенсаторов

Задачей гидрокомпенсатора (его еще называют демпфером и гидроаккумулятором) является накапливание жидкости и вбирание ее избытка из контура, что способствует снижению уровня внутреннего давления. В результате это позволяет гасить возникающие гидроудары.

Конструкция компенсатора состоит из герметичного стального бака, эластичной мембраны из каучука и вмонтированного в нее воздушного клапана. Местом его установки выступают участки отопительного контура с наибольшей вероятностью скачков давления.

Защитный клапан

Местом установки защитного клапана с диафрагмой выступает участок трубы в непосредственной близости к насосу, сразу после обратного предохранителя (это позволяет стравливать необходимый объем жидкости в случае возникновения избыточного давления). В различных моделях устройств их активизация может осуществляться или электрическим контроллером, или пилотным быстродействующим приспособлением.

Срабатывание клапана происходит при превышении давлением безопасной границы, что обеспечивает надежную защиту циркуляционного насоса в случае его резкой остановки. Когда опасное внутреннее напряжение достигает своего максимума, приспособление открывается на 100%. После нормализации ситуации происходит постепенное закрывание регулятора. Так удается избежать гидроудара и обеспечить стабильную скорость циркуляции жидкости в системе.

Амортизирующие приспособления

Еще одним эффективным методом защиты водопроводов является применение амортизирующих компенсаторов гидроударов.

Чаще всего речь идет о пластиковых или термостойких каучуковых трубах. Их расположение должно совпадать с направлением движения теплоносителя (термостат находится сразу за такой трубой). Благодаря эластичности изделие способно самостоятельно убрать энергию гидравлического удара. В среднем длину амортизационного участка берут в пределах 20-30 см. Для очень продолжительных контуров длину армированной каучуковой трубы можно увеличить до 40 см.

Защитный термостат

В отдельных ситуациях избежать гидравлического удара помогает термостат, оснащенный специальной защитой от скачков напряжения.

Внутри прибора имеется пружинная начинка, разделяющая клапан и термоголовку. Во время скачка давления сработавший механизм препятствует полному закрыванию клапана. По мере снижения мощности гидроудара происходит постепенное закрывание выпускного отверстия

При монтаже защитного термостата важно не перепутать стрелку на корпусе и направление движения жидкой среды в трубе

Возможность шунтирования

Сделать защитный термостат можно и самостоятельно, оснастив терморегулирующий клапан специальным шунтом. Речь идет о тонкой трубке диаметром 0,2-0,4 мм или об отверстии схожего сечения. Если система не испытывает перегрузок, термостат будет работать в штатном режиме. В случае появления внутреннего напряжения оно будет плавно снято.

Немного о ремонте системы

При постоянном возникновении перенапряжений в системе, как уже говорилось, возможно ее повреждение. Большую нагрузку будут испытывать жесткие детали системы, резьбовые соединения и сам трубопровод. Итогом этого может быть как утечка воды из системы отопления через резьбовые соединения, так и разрушения трубопровода и элементов отопления, например такие, как показанные на фото ниже.

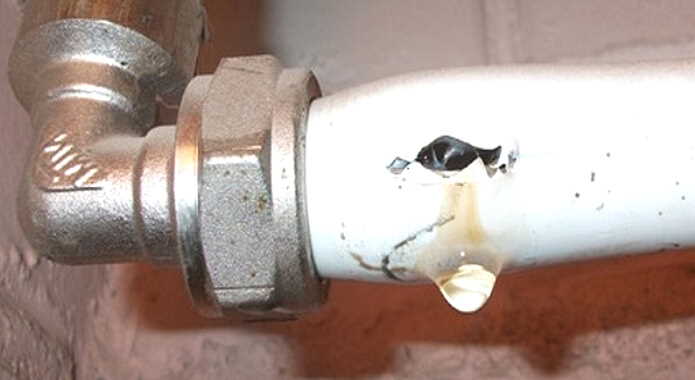

Прорыв трубы от гидроудара

Разрыв ребра батареи отопления

И если устранение течи в системе отопления, приведенное на первом рисунке, осуществляется достаточно просто, то от разрушений, показанных на втором, можно избавиться только заменой радиатора. Существуют определенные правила эксплуатации, позволяющие отстрочить ремонт системы отопления в загородном доме, а то и вовсе его избежать. Самым простейшим приемом является плавное перекрытие кранов. За счет этого общая энергия гидроудара, растягиваясь во времени, не способна нанести существенных повреждений системе.

Способы защиты от гидроудара

Чтобы обезопасить от разрушения трубы и оборудование, избежать возможного получения ожогов при разрыве коммуникаций, следует применять комплекс мер по защите. Основными мероприятиями по предотвращению гидроударов являются:

Применение расширительных баков мембранного типа;
Монтаж амортизирующих вставок;
Применение шунтированной арматуры;
Реализация управления насосом датчиком давления;
Соблюдение профилактических правил.

Экспанзоматы с резиновой мембраной – отличное решение для компенсации скачков давления.

При повышении давления воды в определенной области сети мембрана изгибается, расширительный бак принимает в себя излишек теплоносителя. При этом общее давление в сети выравнивается, при исчезновении препятствия не возникает разрушительного скоростного движения воды, приводящего к гидравлическим ударам. Применение расширительных баков актуально для автономных систем отопления. Для централизованной схемы самостоятельная установка экспанзомата бесполезна – объем всей системы слишком велик.

Амортизирующие вставки – небольшие участки труб, врезанные в местах изгиба стальных трубопроводов. В качестве вставок используют полимерные трубы (полипропилен, полиэтилен), обладающие высокой гибкостью и упругостью. При возникновении гидроударов трубы из пластика изгибаются, при этом не разрушаются, компенсируют силу удара.

На радиаторы (конвекторы) устанавливают терморегулирующую арматуру с капиллярным шунтом. Капилляр постепенно пропускает воду за арматуру, не позволяя достигать давлению критических значений.

Некоторые модели циркуляционных насосов оснащаются системой управления по величине давления в трубопроводах. Датчик устанавливается на трубу, при увеличении давления теплоносителя он подает сигнал на уменьшение частоты вращения рабочего колеса насосного агрегата (так называемое частотное регулирование).

Кроме установки указанного оборудования и устройств важным фактором является выполнение профилактических мероприятий:

Своевременное, постоянное освобождение оборудование от воздуха;
Плавное (ступенчатое) управление работой насоса, медленная регулировка запорной арматуры;
Контроль за величиной давления воздуха после мембраны расширительного бака;
Внешний осмотр на предмет герметичности труб, резьбовых уплотнений, оборудования;
Качественный монтаж отопления – соблюдение уклонов, отсутствие резких сужений и изгибов;
Применение при сооружении комплекса отопления воздухоотводчиков, предохранительных клапанов.

Соблюдение мер профилактики, применение современного безопасного оборудования позволяет избежать гидроударов. Предотвращение гидравлических ударов в отоплении сохраняет в целости коммуникации, исключает возможность травмирования жильцов частных домов и квартир многоэтажного жилого сектора.

(Просмотров 681 , 1 сегодня)

Как устранить гидравлические удары

Чтобы не произошло гидроудара в трубах отопления и системе водоснабжения используются несколько методов.

Плавно осуществлять закрытие крана

Если вентиль идет туго, то допустимо его передвижение малыми рывками.

Удар происходит, но разбитый на несколько слабых. Что не влечет последствий.

Амортизация

Механическое перекрытие можно организовать безопасно, а вот системы оснащенные автоматикой (отопительные) этого лишены.

Для смягчения удара в магистраль монтируется устройство амортизации. Перед термостатом, устанавливается отрезок эластичного трубопровода (пластик армированный или каучук устойчивый к высоким температурам).

Благодаря растяжению, при скачке давления, труба на время увеличивается, гасит давление.

0,2-0,3 м достаточный отрезок амортизации.

Шунтирование

Это ручная доработка термоклапана.

Трубку диаметром 0,2-0,4 мм по ходу движения вставляют в клапан. На работоспособность системы не влияет, но при скачке давления перекинуть его за клапан в трубопровод может.

К сведению

Метод продуктивен только в новой системе и не из металла. Наличие коррозии все на нет.

Компенсаторы

Нижняя часть содержит жидкость, верхняя воздух под давлением. Похожая система устанавливается на автоматических насосах для регулировки давления.

В системе отопления компрессор устанавливается в слабой точке, где возможен удар. При скачке давления, вода надавливает на мембрану и смещает ее в сторону воздуха, в результате давление гасится.

Когда давление приходит в норму, гидроудар купируется, мембрана возвращается на прежнее место.

В водопроводной магистрали также применяются специальные гасители.

Защитные клапаны

В былые времена давление пациента понижали путем кровопускания. Схема работы защитного клапана аналогичная.

Установка происходит в потенциально опасных местах. Работают автономно или от контроллера.

При повышении давления, клапан производит сброс воды, разумеется сброс жидкости происходит в допустимых местах.

После прихода давления в норму, кран закрывается.

Автоматическая регулировка

Отключение и включение насосного оборудования «прекрасные» провокаторы гидравлических ударов.

Насос создает давление, которое напрямую связано со скоростью вращения. Разгон происходит молниеносно. Принудительное замедление процесса набора оборотов в насосе, купирует возникновение гидравлического удара.

Регулировать обороты не получится, изменить частоту возможно, что даст требуемый результат.

Эту функцию выполняют УУЭ (устройство управления электродвигателем), преобразователи частоты и плавного пуска. Гидроудары при установке УУЭ пропадают.

Преследуя эту цель, к преобразователю подключают датчик давления, он будет изменять частоту вращения насоса в зависимости от заданных показателей. Как бонус, происходит экономия электроэнергии.

Минусы агрегата

Высокая цена
Требуется специалист для установки и наладки.

Если ваши отопительная магистраль и система водоснабжения не оснащены ни одним защитным устройством и в системах присутствуют симптомы гидроудара, стоит задуматься о безопасности.

Что называют гидроударом и почему он возникает

Понятие гидравлического удара применяется для обозначения значительного изменения давления в трубе с жидкой средой в очень сжатом временном отрезке.

Чаще всего это происходит из-за резкого изменения скорости потока, когда на его пути возникает то или иное препятствие (воздушная пробка, задвижка арматуры и пр.). Встретив преграду, жидкость сохраняет инерцию движения, что приводит к уплотнению находящегося возле препятствия слоя. Если этот процесс не остановить, продолжающееся нагнетание среды спровоцирует стремительный скачок давления.

Подобные ситуации почти всегда сопровождают перекрывание потока с помощью задвижки или крана

Может показаться, что это явление не несет никакой опасности, что побуждает многих хозяев не относиться к нему с должным вниманием. Однако, как рекомендуют специалисты, при появлении малейших предпосылок необходимо принять соответствующие меры для их скорейшего устранения

Чаще всего гидроудар возникает в следующих ситуациях:

при запуске и остановке насосного оборудования, а также в случае его поломки;
если в замкнутом контуре появляются воздушные пробки. Перед запуском системы необходимо почистить ее от скопившегося воздуха. Делается это при помощи специальных кранов;
в случае отключения электроэнергии (это справедливо для систем с принудительной циркуляцией);
когда резко закрывается запорная арматура (вентили, задвижки, краны и т.п.).

Последняя причина гидроудара в системе водоснабжения является наиболее распространенной. Особенно это касается периода времени, когда старые задвижки начали массово заменяться современными быстродействующими кранами шарового типа.

При наличии в контуре воздушных скоплений каждое открывание шарового крана будет провоцировать прямой контакт воздуха со сжатой до предела жидкостью. Из-за этого давление может подскочить до нескольких десятков атмосфер. Если не применять соответствующие меры, рано или поздно это приведет к весьма печальным последствиям.

Как ни парадоксально это звучит, но применение винтовых кранов старой конструкции гарантирует большую безопасность, так как они способны плавно регулировать потоки жидкости.

Производители, характеристики, цены

Лучше всего компенсатор гидроудара покупать известных фирм. Это не тот участок, где уместно экономить. Наибольшей популярностью пользуется несколько фирм:

FAR. Компенсатор этой фирмы — без мембраны, с пружиной и запорным диском. Подсоединительная резьба 1/2″, максимальное давление 50 Бар, номинальное — 10 Бар. Температуру выдерживает до 100°C. Цена от 30 $.
Uni Fitt. Та же конструкция с подпружиненным диском. Есть два варианта корпуса: латунный и латунный с никелевым покрытием. Подключение 1/2 дюйма. Максимальная температура 90°C, номинальное давление — 10 Бар, пиковое — 20 Бар. Длинна защищаемого трубопровода — 10 м. Цена от 15 $.
Valtec (Валтек). Это гаситель гидроударов мембранного типа. Есть модели с подключенным через небольшой шаровой кран с манометром. При необходимости, открываем шаровый кран, проверяем давление в компенсаторе. Давление в камере 3,5 Бар, максимальное рабоче давление 10 Бар, максимальное компенсируемое — 20 Бар. Цена от 25$.
CALEFFI (Калеффи). Эта фирма выпускает тарельчатые компенсаторы. Есть они обычные — с подключением 1/2 дюйма, есть под мойку 3/8″. Параметры можно назвать хорошими: рабочее давление не более 10 Бар, компенсировать могут до 40 Бар (под мойку до 30 Бар).

Есть и другие фирмы, но они не так популярны. некоторый из-за слишком завышенной цены, другие не завоевали доверие. Во всяком случае, пока.

Список источников
