Введение в технологию ЛСТК

ЛСТК — то это легкие стальные тонкостенные, которые лежат в основе современной технологии в строительстве, их производят из рулонной холоднокатаной оцинкованной стали с толщиной листа не превышающей 4 миллиметра. Технология ЛСТК взяла свое начало триумфального шествия в 1970 прямиком из Канады, а также практически более пятидесяти лет довольно активно применяется в строительстве во многих странах мира, включая Российскую Федерацию и страны содружества независимых государств. Технология ЛСТК занимает лидирующую позицию на рынке малоэтажных частных построек, промышленных и производственных металлокаркасных зданий.

Какие быстровозводимые здания бывают?

Строительство по технологии ЛСТК востребовано во многих сферах жизни. Наиболее популярно частное строительство домов и коттеджей, возведение промышленных и производственных ЛСТК зданий и сооружений, магазинов, торговых павильонов, теплиц, автомоек, СТО, гаражей, ангаров и прочих быстровозводимых зданий.

Ангары и склады из ЛСТК. Быстровозводимые здания ангаров из ЛСТК строятся по типовым проектам за 1-2 месяца. Популярны и востребованы каркасные ангары холодного и утепленного типа.
Коттеджи и дома из ЛСТК. Строительство коттеджей и домов из металлоконструкций набирает обороты, ведь стоимость строительства ЛСТК коттеджа в 5 раз ниже стоимости капитального коттеджа из доски и камня.
Автомойки, СТО из ЛСТК. Строительство автомоек или станций технического обслуживания актуально как никогда. Быстровозводимые металлоконструкции проектируются и доставляют на объект, где собирают за считанные недели. При строительстве используется проект каркасного ЛСТК ангара обтянутого тентом.
Теплицы ЛСТК и сельскохозяйственные помещения. Сельское хозяйство и фермерские угодья давно поняли преимущества быстровозводимых ЛСТК металлоконструкций: низкая стоимость, быстрое строительство и простая сборка являются определяющими факторами для заказа проекта по ЛСТК технологии.
Гаражи из ЛСТК. Места для машин на придомовых территориях, да и вообще на специально отведенных местах мало, с каждым годом с учетом многотысячного роста количества автомобилей в нашей стране растет и потребность в гаражах, строительство которых не ударит по бюджету и будет выполнено в максимально короткий срок. При строительстве гаражей используют каркасный проект ЛСТК.
Мансарды из ЛСТК. Решить вопрос дополнительной полезной площади с помощью современной строительной технологии возможно в самые короткие сроки. Использование ЛСТК позволяет построить мансарду в любом помещении.
Здания из ЛСТК (промышленные и производственные). Бизнес устроен таким образом, что заказчик хочет максимально сократить финансовые затраты и время, поэтому выбор технологии ЛСТК в преимуществе перед капитальным строительством, где возникает огромное количество издержек и увеличение контрольных смет при строительстве. Производственному и промышленному сектору бизнеса нужны сооружения из металлоконструкций в основном каркасного типа, рамные, с повышенной надежностью и прочностными характеристиками.
Магазин из ЛСТК (павильоны). По проектной документации всего за несколько недель можно построить павильон или магазин под ключ. Торговые или обычные быстровозводимые павильоны, построенные по технологии ЛСТК, широко распространены в центральных районах Российской Федерации. При строительстве павильона за основу берется типовой каркасный ангар из металлоконструкции.

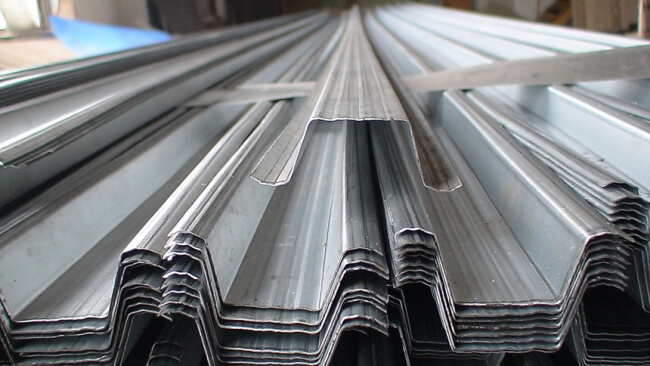

Виды используемых профилей

Высокие показатели прочности и возможность выдержать значительные нагрузки обеспечивается за счёт качества крепёжных элементов. Необходимо соблюдать не только особые характеристики данных элементов, но и на качество, с которым соединяются узловые конструкции. Монтирование сооружений, осуществляемое с помощью быстровозводимых технологий, должно проводиться высокопрофессиональными специалистами, отлично разбирающимися в специфике ЛСТК. Каждый узел ЛСТК должен быть надёжно соединён с другим узлом конструкции. Завод, изготавливающий металлические конструкции, даёт гарантию на корректное крепление узлов, ведь на производстве автоматическим способом проводится контроль точности соблюдения геометрических форм всех производимых элементов.

Существуют следующие виды профилей, в надёжном закреплении которых помогают самонарезающиеся винты или болты:

П-образный профиль. При возведении здания он является направляющим. Чаще всего его выполняют из стали высокой прочности и покрывают цинком, во избежание образования коррозии. Когда П-образный профиль полностью готов, то он выглядит как элемент определённой длины, служащий основанием здания возводимого быстрым способом. Габариты данного вида профиля следующие: толщина — от 0,8 до 2,0 мм; ширина — от 100 до 200 мм; высота — 42 мм.

ПШ-профиль (шляпный). Данный вид профиля применяется для обрешётки фасадов, его производят из стали высокой прочности и покрывают цинком. Благодаря наличию разметки и лёгкому весу, с ним легко проводить монтажные работы. Габариты «шляпного» профиля: толщина — от 0,5 до 1,5 мм. Наряду с типовыми профилями (их называют «гладкие») в строительных работах применяются перфорированные термопрофили, которые делятся на направляющие и стоечные. Их отличие от обычных заключается в наличии перфорации, т. е. вся длина имеет сечения. Засечки позволяют достичь хорошей теплоизоляции стен и перекрытий, уменьшают количество «холодных» участков и позволяют не думать о дополнительных мерах по утеплению здания.

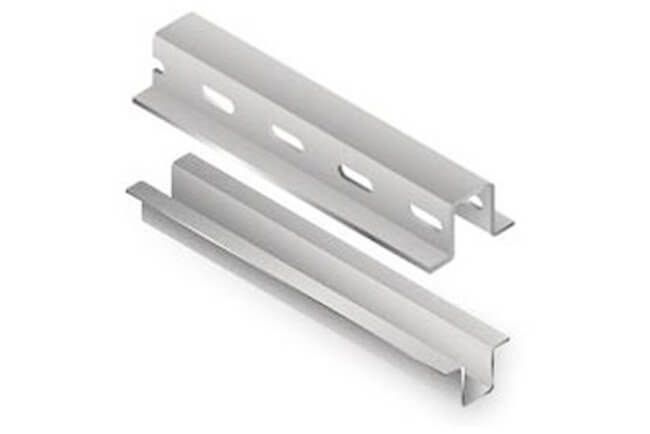

Z-образный профиль. Он выполняется в двух вариациях — в обычной и с перфорацией. Обычный применяют при сборке крыши, он осуществляет прогонную функцию в сооружениях, имеющих между несущими стенами немалые расстояния. Термопрофили данной формы устанавливаются на конструкциях, имеющих функцию ограждения, и перегородках с помощью специального кронштейна. Габариты данного вида профиля: стандартные – 40х22х20 мм; 30х22х20 мм; 50х22х20 мм; толщина — от 1,2 до 1,5 мм.

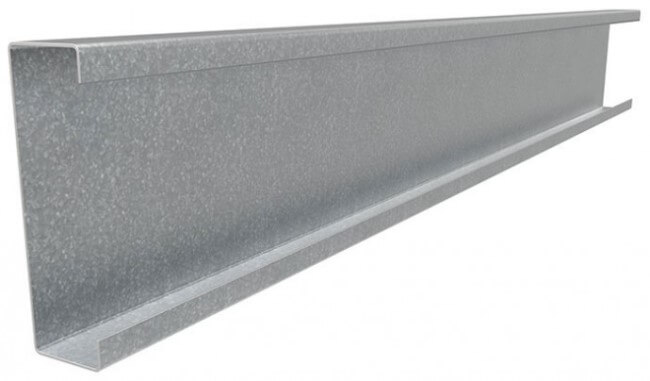

С-образный профиль. По своей сути он является стоечным, наличие перфорации в нём не предусмотрено. С-образный профиль усиливается рёбрами жёсткости. Направляющий (П-образный) и стоечный (С-образный) элементы крепятся одновременно

С-образные профили в большей степени подвергаются нагрузкам, по этой причине их прочности обычно уделяется повышенное внимание. Габариты: толщина — от 0,8 до 2 мм; ширина — от 100 до 200 мм; высота — 45 мм.

Строительство из ЛСТК профиля

Весь процесс монтажных работ можно разделить на несколько этапов: проектирование, изготовление металлических конструкций, подготовка поверхности участка (устройство фундамента, выравнивание), монтажные работы, ввод здания в эксплуатацию.

Все начинается с разработки проектной документации. Проект ЛСТК бывает индивидуальным и типовым, в первом случае это индивидуальная разработка с учетом всех пожеланий и требований заказчика (включая особенности места застройки), второй вариант готовый для определенного климатического региона, его нельзя назвать хуже первого, просто типовой проект содержит меньше точных сведений.

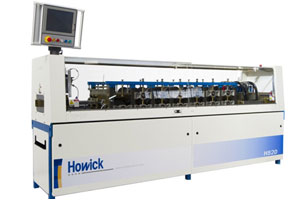

После того, как проектная документация готова, можно обращаться на завод металлического проката с техническим заданием на изготовление профилей ЛСТК. Формирование комплекта составить от нескольких дней и по готовности все металлоконструкции будут доставлены на строительную площадку заказчика.

Подготовка участка и выполнение работ по устройству фундамента это следующий этап строительства. Фундамент для ЛСТК зданий, будь то ангар или склад может быть легкого заглубления, обычно используется ленточный фундамент. В этой статье подробно описаны все виды ЛСТК фундамента, особенности строительства каждого из них.

При завершении земляных работ (так можно назвать предыдущий этап), можно приступать к сборке металлического рамного каркаса из ЛСТК профиля.

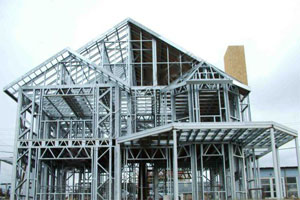

Монтаж металлоконструкций должен проводиться в соответствии норм и правил, бригадой квалифицированных сотрудников с опытом работы в этой сфере. В среднем монтаж здания ЛСТК занимает несколько месяцев, причем сроки не срываются ввиду того, что технология быстровозводимого строительства позволяет осуществлять сборку в любое время года и при любых погодных условиях. После завершения монтажных работ, проводят коммуникации, выполняют обшивку и утепление при необходимости.

ЛСТК Стандарт – Система Супер Стали “С-3”

О технологии ЛСТК строительства

ЛСТК (легкая стальная тонкостенная конструкция) предназначена для строительства эксклюзивных жилых домов нового типа, учитывающих требования охраны окружающей среды и энергосберегающего строительства.

Быстровозводимые здания состоят из оцинкованного металлического каркаса ЛСТК, выступающего в качестве структурных компонентов, а толщина металлического профиля составляет, как правило, от 0,8 до 1,2 мм. Это существенно отличает технологию ЛСТК от двутавровой балки из черного металла. Поэтому данную технологию принято еще также называть “сверхлегкие стальные конструкции”. Система возникла в Европе, Америке, Новой Зеландии и была дополнительно изучена и доработана в Японии.

Теперь она оказалась идеальным продуктом для улучшения условий жизни людей в 21 веке. ЛСТК не только изменил традиционное представление о строительстве, но и полностью заменил традиционные конструкции из кирпича, бетона и дерева.

Это действительно позволило добиться таких строительных целей, как создание стандартизированных конструкций дома, организацию заводского производства домокомплектов и механизированного строительства.

Все это может значительно снизить трудоемкость и сократить сроки строительства, что доказано мировым опытом строительства ЛСТК, а также дать толчок в революции жилищного строительства в любой точки мира.

Семь уникальных особенностей каркасных домов ЛСТК:

Высокая прочность и легкий вес;
Сейсмостойкость и высокая сопротивляемость ветрам;
Подходит для любых видов климата;
Высокая скорость строительства;
Антикоррозийная стойкость оцинкованного материала;
Экологичность и охрана окружающей среды.
Увеличение полезной площади зданий.

Крыша и стены здания, построенные из ЛСТК профиля, отличаются высокой несущей способностью, в связи с легким весом материала (при толщине материала около 1 мм количество стали составляет около 25 кг / м2 для домов и коттеджей, и 30 кг / м2 для строительства многоэтажных зданий) его транспортировка и перемещение будут менее затратными, кроме того, снизится стоимость фундамента из-за уменьшения нагрузки на него.

Стальная конструкция обладает высокой пластичностью при сейсмических и ветровых нагрузках

Технология строительства ЛСТК позволяет возводить жилье в несколько раз быстрее, чем при традиционном строительстве, что особенно важно в ситуации ликвидации последствий стихийных бедствий. Каркасная технология может противостоять 9 бальной магнитуде землетрясения и ураганам до 70 метров в секунду, так что жизнь людей и их имущество будут в безопасности

Отличная тепло-и звукоизоляция домов лстк возможна поскольку стены утепляются стекловолокном, его изоляционный эффект намного лучше, чем у кирпича и бетона. В сочетании с эффективной теплоизоляцией окон, технология несет идеальную звукоизоляцию и обеспечивает энергосберегающие функции.

Полые стены очень удобны в ходе строительства для установки проводов и трубопроводов. Таким образом, различные трубы и провода могут быть проложены внутри стен и потолка (такие как электрические провода, телефонные провода, сантехнические трубы, центральные кондиционеры и т.д.), все это облегчает дальнейшее обслуживание инженерных сетей в процессе эксплуатации здания.

В число абсолютных плюсов технологии ЛСТК входят такие качества, как:

Уменьшение сроков строительства и его стоимости за счет максимальной заводской готовности каркаса лстк.
Охрана окружающей среды: основными компонентами здания являются сталь, гипсокартон, ДСП, утеплители и другие экологичные материалы, которые могут быть переработаны.
Увеличение полезной площади из-за небольшой толщины стен при сохранении высокой прочности каркаса ЛСТК.

Необходимые условия для монтажа здания из ЛСТК

Чтобы избежать повреждения стен в результате влажности, при возведении конструкции следует использовать вентиляцию фасадов. Защита от ветра наружных стен обеспечивается за счет герметичности самих соединений. Она формируется за счет использования листов из стекломагния, аквапанелей или специально закреплённой пленки.

Здание должно быть герметично, это убережёт его от порывов ветра и влаги, а также окажет влияние на потребление энергии и вентилируемость помещений, но и обеспечивает длительное сохранение ЛСТК и предотвращение развития коррозии.

Для обеспечения пароизоляции в конструкции прокладывают плёнку на близком расстоянии от теплой стороны стены. Для утепления строения рекомендуется использовать минераловолокнистые плиты для сведения к минимуму «мостиков холода» конструкции, т.е. необходимо как можно плотнее заполнить утеплителем все полости в стене.

Чтобы избежать возможности возгорания здания, нужно позаботиться о том, чтобы материалы, используемые для отделки фасадов, были трудновоспламеняемыми.

Стены внутри дома могут быть несущими, в обязательном порядке они должны обладать звукоизоляцией и исключать угрозу возникновения пожара. При выполнении несущих стен используются профили стоек с усилением. Их толщина — 1,0-1,5 мм.

Если на стену возникла необходимость закрепить достаточно тяжёлый предмет, нужно равномерно сделать усиление на все стены. В большинстве случаев для этого используется фанера.

При монтаже дверей применяются вертикальные стойки усиления, их толщина зависит от тяжести самой двери.

Полы обычно изготавливают из стальных профилей C- или Z-образной формы (толщина 2-3 мм; высота 150-300 мм). Сверху пол покрывают листами ГВЛ (13 мм) и половыми панелями (15 мм).

Подвесной потолок выполняется из листов ГВЛ (два слоя).

Монтаж систем жизнеобеспечения дома (электричество, водоснабжение, канализация) зависит от пожеланий будущих жильцов дома.

Расчет в Excel ЛСТК профиля.

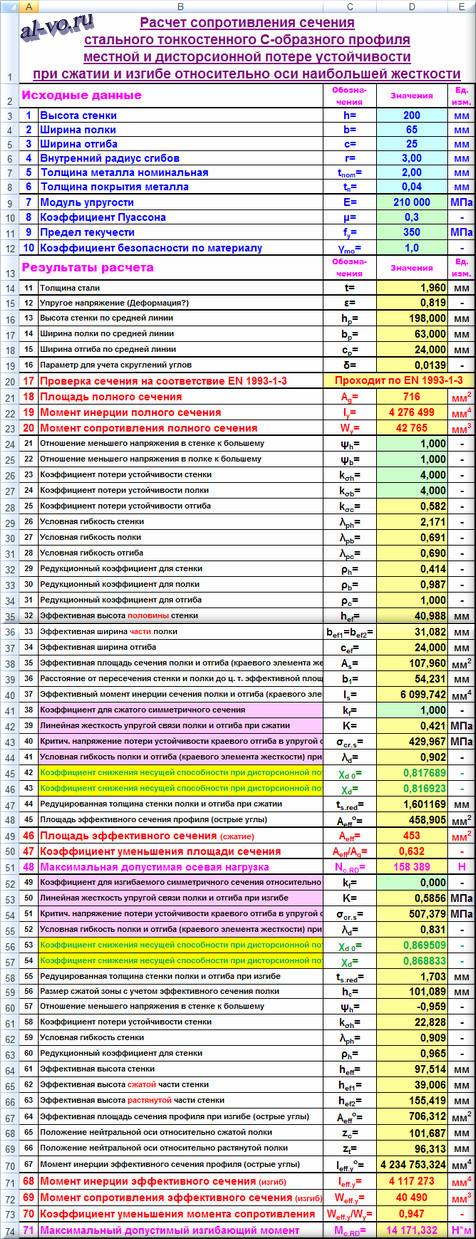

Программа в Excel «Расчет сопротивления сечения стального тонкостенного С-образного профиля местной и дисторсионной потере устойчивости при сжатии и изгибе относительно оси наибольшей жесткости», получив от пользователя геометрические размеры сечения и свойства материала (всего 10 простых и понятных исходных параметров), мгновенно выполнит расчет, занимающий в печатном компактном виде более 20 страниц формата А4!
Вычисляются 61 переменная, причем некоторая часть из них участвуют в 8 итерационных циклах! Честно говоря, более громоздкий расчет приходилось делать только при вычислении координат планет на небесной сфере.

В результате сложных расчетов по геометрическим размерам сечения и характеристикам стали открытого тонкостенного С-образного профиля определяются максимально допустимые осевая нагрузка и изгибающий момент, действующие в наиболее нагруженном поперечном сечении стержня. Превышение этих нагрузок вызовет местную и/или дисторсионную потерю устойчивости полок и стенки. Эффективные характеристики сечения определяются для сжатия и изгиба раздельно. При сложном характере нагружения учет совместного воздействия сжатия и изгиба производится по специальным формулам из Еврокода 3 в зависимости от видов действующих нагрузок.

Полученные результаты говорят о том, что если бы мы воспользовались в формулах классического сопромата полной площадью сечения и полным геометрическим моментом инерции, то получили бы допустимые нагрузки в 1,1…1,6 раза большие, чем реально можно прикладывать к стержню!!!

Программа тестировалась на примерах и таблицах из диссертации «Конечноэлементное моделирование стальных тонкостенных перфорированных стоек» Шатова Дмитрия Сергеевича из Санкт-Петербургского государственного политехнического университета, примерах из «Руководства для проектировщиков к Еврокоду 3: Проектирование стальных конструкций EN 1993-1-1, 1993-1-3, 1993-1-8» Л. Гарднера и Д.А. Нетеркота, примерах из публикации «Расчет элементов из стальных холоднодеформированных профилей в соответствии с Еврокодом 3» Украинского Центра Стального Строительства и показала идентичные или очень близкие к таковым результаты.

Появление технологии быстровозводимого строительства

ЛСТК расшифровывается как лёгкие стальные тонкостенные конструкции, это быстровозводимая технология, которая вот уже на протяжении нескольких десятилетий предоставляет широкие возможности более дешевого и доступного строительства на территории всей Российской Федерации.

В 1950 году прошлого века канадские инженеры изобрели технологию каркасного монтажа здания из металлического профиля. Это первый задокументированный случай успешного применения на практике. Разработка технологии ЛСТК решила сразу несколько насущных проблем: острая необходимость восстановления промышленной недвижимости в послевоенное время и становление экономики в положительную сторону.

ЛСТК профиль, цены которого были доступны в то время и настоящее, стал одним из самых востребованных строительных элементов, а сама быстровозводимая технология быстро обросла популярностью в разных странах. Применение ЛСТК было налажено в Соединенных штатах Америки, Европе, Японии, Скандинавии и странах Содружества независимых государств.

Особенности ЛСТК

Лёгкость конструкций. Исходя из названия материала, очевидно, что стальные конструкции обладают небольшим весом; так масса одного квадратного метра (например, стены) составляет примерно 40-50 кг (при толщине150-200 мм); аналогичная стена, сложенная из брёвен, будет весить в 2,5 раза больше. Что это дает? Появилась возможность строительства таких конструкций без проведения дополнительных работ по усилению фундамента; -Возможность осуществления работ в ограниченном пространстве. Технология ЛСТК применима для обновления и основательной реконструкции зданий в «тесных» городских условиях, где нет возможности применить грузоподъемную технику;
Возможность свободной планировки – еще один плюс ЛСТК. Легкие металлические конструкции можно применить в качестве перекрытия в виде длинных хозяйственных помещений, где есть большие пролёты – длиной до 10 метров. Такая планировка может быть достигнута без дополнительных промежуточных опор до 14 м по кровле, и до 7-8 метров по перекрытиям между этажами. При этом каркасные стены могут идеально подходить для проведения инженерных коммуникаций;
Несложные монтажные работы. Учитывая небольшой удельный вес конструкции, её маркировку и документацию по сборке, монтаж больше напоминает работу с конструктором, чем классическое строительство. Монтаж может осуществляться небольшим количеством рабочих. Для того, чтобы возвести каркас конструкции в течение 3-4 недель площадью до 180-200 м2, достаточно 3-4 человек. Основным инструментом, который нужен для осуществления монтажа, является шуруповёрт или дрель, поскольку элементы соединяются между собой с помощью саморезов;
Возможность сборки конструкции сразу в нужном месте. Компоненты стен, пола, обрешётку крыши можно собрать на площадке (где ведётся строительство) или приспособленных помещениях. При этом каркас может иметь законченный вид с окнами, готовым фасадом и дверями. Производство в стационарных условиях требует значительных капиталовложений, но они компенсируются высокими показателями точности, производительности и качества выполненных конструкций, а также небольшим количеством отходов;
Широкий выбор материалов для внешней отделки. ЛСТК можно применять при различных архитектурных решениях и сочетать с различными материалами: сайдингом; профнастилом; кирпичной кладкой и др.

Стоимость ЛСТК: проектирование и строительство

Металлические ангары, цена, качество, сроки исполнения — все вышеперечисленные слова являются главными понятиями, которые интересуют нашего клиента. Металлические ангары принято причислять к виду быстровозводимых построек, поэтому их сооружением занимается большинство отечественных застройщиков. Данный факт является вовсе неудивительным, так как подобная конструкция широко применяется практически в каждой современной отрасли: в сфере сельского хозяйства, производственных линиях, в роли складского помещения. Довольно часто разные торговые представители, либо агенты в роли главной площадки для продажи своей продукции, применяют металлический ангар.

Цены на металлические ангары в нашей компании находятся на приемлемом уровне, и это является основополагающей причиной того, что данную покупку может позволить себе фактически любой современный бизнесмен. Большими достоинствами таких металлических построек являются:

удобство при монтаже, демонтаже и транспортировки;
простота в процессе ухода и осмотра;
легкость в эксплуатации;
безопасность и долговечность конструкции;
высокая стойкость к изнашиванию и высокий уровень сопротивляемости к разнообразным бытовым и естественным раздражителям.

Востребованность современных строительных материалов

Быстровозводимые ЛСТК с каждым годом становятся все популярнее. С выходом производства современных строительных материалов на новый уровень открывается возможность возводить все те же строения в два раза меньшими временными затратами и трудоресурсами.

Легкие тонкостенные конструкции совершенствуются. Специалистам удалось достичь прорыва в конструировании, открыв миру технологию строительства ЛСТК. В 35% стран такое новшество прижилось, еще в 15% выходит на новый уровень популяризации.

Можно ли представить несколькими годами ранее, что уже в 2017 году каркас ЛСТК будет активно использоваться для проектирования и дальнейшего возведения домов, предназначенных для круглогодичного проживания?

Безусловно, ЛСТК – не последний материал, на котором остановились инженеры. В условиях научно-технического прогресса, развивающегося семимильными шагами, скоро появится новое еще более усовершенствованное сырье для конструирования помещений любого типа.

Будучи потребителем, при возникновении необходимости выбора строительных материалов выбирайте те, которые под стать вашим предпочтениям и бюджету.

Утеплители стен для зданий и сооружений из ЛСТК

ЛСТК обеспечивает реконструкцию и строительство энергоэффективных домов, так как технология предполагает использование в качестве утеплителей такие виды материалов, как:

базальтовая (каменная) вата; обладает высокими экологическими, пожароустойчивыми и теплоизолирующими показателями; изготавливается на основе базальта и известняка, что дает базальтовому волокну высокую устойчивость к воздействиям органических веществ;
эковата; обладает высокой теплоизолирующей способностью и безупречными экологическими показателями, изготавливается на основе газетной бумаги и нелетучих антипиренов; наносится эковата методом напыления, что обеспечивает экономию времени и высокое качество изолятора;

Внешняя обшивка зданий из ЛСТК

Одним из основных преимуществ технологий ЛСТК является возможность использовать различные виды внешней обшивки зданий. Наиболее актуальными можно отметить:

цементные плиты Knauf Аквапанель;
гипсокартон;
гипсоволокнистый лист;
ОСП (ориентировано-стружечная плита);
асбестоцементные листы (АЦЛ);
стекломагнезитовый лист (СМЛ);
цементно-стружечная плита (ЦСП);
фанера.

Каждый из материалов обладает своими преимуществами, при этом условия для их эксплуатации ограничиваются непосредственно технологическими свойствами.

Фундамент для зданий из ЛСТК

Строительство социального жилья из ЛСТК, несомненно, является наиболее выгодным решением, что, в первую очередь, обусловлено отсутствием необходимости в сложном глубоком фундаменте и возможностью строительства на нестабильных грунтах. Легкие стальные конструкции ЛСТК имеют малый вес, позволяя выполнять возведение зданий и сооружения на основе таких видов фундаментов, как:

ленточный, отличающийся повышенной прочностью и долговечностью, выдерживает большие весовые нагрузки;

малозаглубленный;

плитный, отлично выдерживающий многие знакопеременные нагрузки, возникающие вследствие неравномерных перемещениях грунта;

винтовые сваи, позволяющие возводить прочностоящие сооружения на неоднородном грунте;

буронабивные сваи, главными преимуществами которых являются: бесшумная технология установки и способность выдерживать высокие весовые нагрузки, позволяющая выполнять строительство энергоэффективных домов высотой до 250 метров.

Что можно строить из термопрофиля ЛСТК?

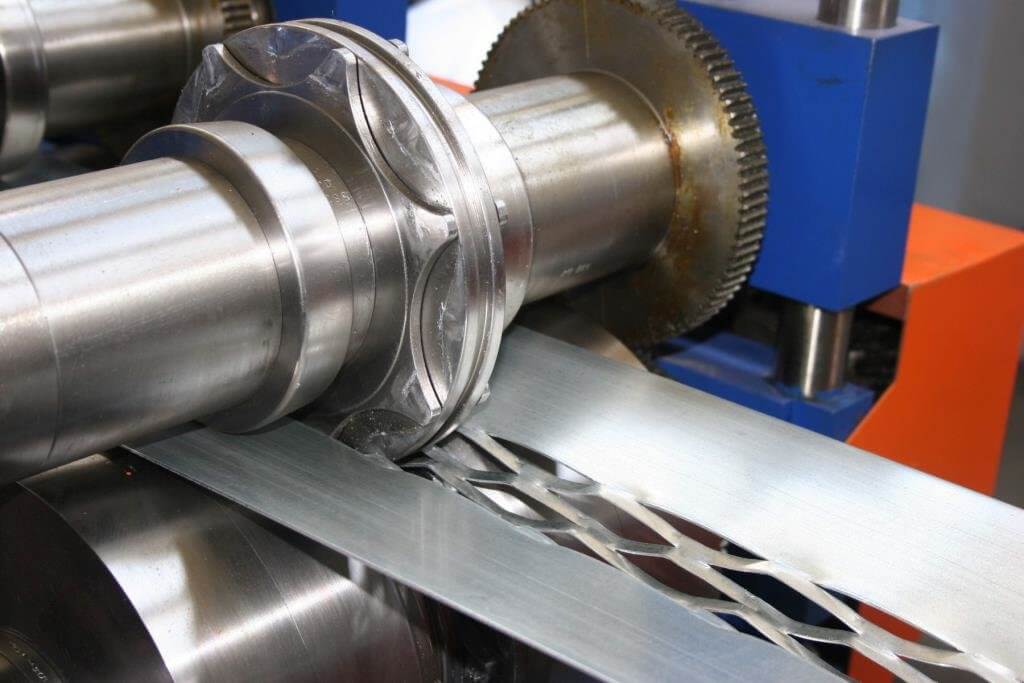

Термопрофиль ЛСТК, ровно как и обычный профиль без просечек применяется в строительстве ангаров, складов, спортивных комплексов, овощных хранилищ, магазинов и торговых центров, СТО и сервисов автомобильного обслуживания и многих других зданий, как для жилого, так и коммерческого использования.

Давайте рассмотрим основные виды помещений:

Ангары и склады. Большепролетные конструкции ЛСТК, которые ориентируются на промышленную сферу строительства. Бывают различной формы, с одно- и двускатной крышей.
Офисные центры. Профили ЛСТК применяются также для малоэтажного строительства офисных и торговых центров, магазинов и прочих коммерческих зданий.
Мансарды и надстройки. Легкая технология быстровозводимого монтажа идеально подходит для строительства мансард и надстроек над сооружениями, построенными по классической, так называемой капитальной технологии из кирпича и бетона.
Гаражные комплексы. Металлоконструкции давно используют для строительства гаражей, но с появлением ЛСТК возможностей стало больше, а стоимость значительно снизилась.
Фермы и сельскохозяйственные здания. С/Х сектор экономики, всегда требовал развития по максимально доступной цене. Монтаж зданий из ЛСТК экономит значительную долю средств, позволяя увеличивать мощности и развивать сельское хозяйство в соответствие новых стандартов.

Недостатки ЛСТК-технологии конструирования

Несмотря на более чем десяток положительных отличий, выделяют и некоторые недостатки. В числе таковых:

Долговечность конструкций ЛСТК и зданий (сооружений), возведенных из них, в общем, зависит от качества выполнения материалов и особенностей монтажа. На просторах постсоветских стран использование такой технологии, скорее, новшество, чем общепринятая тенденция. Потому качество производства и монтажа недотягивает к должному уровню. Период эксплуатации несущих каркасов определяется сроком в 35-40 лет в зависимости от особенностей климата.
Расчет и проектирование лучше доверить специалисту. Хорошо, если у исполнителя имеется опыт работы в сфере конструирования из ЛСТК.
Монтаж каждого из элементов выполняют строго по чертежам. Любое отклонение может привести к серьезным нарушениям, влияющим на прочность и устойчивость конструкции.
Нормы для проектирования конструкций ЛСТК на просторах СНГ, как таковые, практически не определены. В Европе при строительстве руководствуются нормами DIN и Еврокодом.
Низкий уровень огнестойкости металлического каркаса. Чтобы повысить показатель, для уплотнения скелета дома используют специальные противопожарные обшивки.
В случае пожара каркас конструкции не подлежит восстановлению и требует полной замены.

Области применения технологии ЛСТК

Где возможно применять легкие сталеконструкции? Да где угодно, начиная от павильонов для торговли и маленьких домиков для дач и заканчивая жилыми кварталами многоэтажек. Чего только не создают из ЛСТК! Они применяются в:

индивидуальном жилищном строительстве (ИЖС) – домики для дач, коттеджи, виллы и прочее;
наращивании этажей, выстраивании чердачных помещений, создании перегородок и пристроек;
возведении административных построек, офисов и торговых комплексов;
сооружении производственных помещений, складов, хранилищ и ангаров;
строительстве станций техобслуживании, гаражей, моек для автомобилей, навесов и торговых павильонов;
создании общежитий и вахтовых поселков;
выстраивании увеселительных и общепитовских заведений (клубы, кафе, рестораны), спортивных и оздоровительных комплексов;
безграничном множестве вариантов кровельного покрытия;
фасадной отделке;
создании ограждений.

Каркасное строительство их ЛСТК позволяет реализовать самые разные цели и непростые конструкторские и зодческие идеи. Оно дает свободу планировок, когда металлокаркас оказывается несущим, а возможности конструкций в перекрытии пролетов до 14 м, в отсутствие промежуточных опор, по крыше и до 8 м по перекрытиям между этажами позволяют по максимуму использовать внутреннее пространство и создать неповторимые планировки, соответствующие требованиям и желаниям Заказчика. Технология позволяет производить эффективный монтаж во всякое время года.

Заключение.

Особенности алгоритма представленной программы:

Расчет геометрических характеристик полного сечения выполняется специальной подпрограммой с абсолютной точностью по формулам геометрии и сопромата.
В расчете всегда учитываются скругления в углах сгибов.
Итерации, уточняющие значения коэффициента снижения несущей способности, выполняются всегда по 4 раза.

Выполняя расчеты ферм, перегородок, рам из ЛСТК профилей, сначала (как, впрочем, и всегда) необходимо собрать нагрузки, составить общую расчетную схему, построить эпюры продольных и поперечных сил, моментов, прогибов. А далее вам очень пригодится предложенная в статье программа в Excel…. Кстати, для пользователя она не будет выглядеть столь отчаянно страшно, как на скриншоте вверху. Многочисленные промежуточные данные могут быть скрыты, на виду только — исходные данные и результаты!

ЛСТК профиль требует очень внимательного и аккуратного к себе отношения. Умелым рукам с умной головой ЛСТК профиль поможет создать дешевые долговечные надежные конструкции.

Уважающих труд автора прошу скачать файл с программой после подписки на анонсы статей в окне, размещенном в конце статьи или в окне наверху страницы!

Ссылка на скачивание файла: raschet-lstk-profilya (xls 96,5 KB).
