Размеры подрозетников

Особенности

Проведение ремонтных работ неразрывно связано с технологиями, которые имеются в настоящий момент. Если ранее для изменения планировки возводили кирпичные стены или создавали перегородки из фанеры, то теперь есть более удобное решение. Использование гипсокартона позволило решить массу проблем и сделать ремонт быстрым, удобным и посильным даже новичку. Отличительной такого материала является его прочность и в то же время легкость. В зависимости от размеров простенка или новой конструкции может понадобиться от одного листа ГКЛ, до нескольких.

Размеры гипсокартона довольно большие, потому часто одним листом можно зашить одну стену, а вторым другую. Благодаря этому экономиться материал, значительно сокращается время на работу. Для того чтобы листы крепко держались, а стена ничем не отличалась от капитальной, создается основа из металлических профилей. Конструкция ее может быть самой разнообразной, что позволяет воплотить любые фантазии хозяина помещения.

Удобство гипсокартона и его безопасность позволяют использовать материал в любых помещениях: в ванной, кухне, гостиной, спальне и даже в детской. Для того чтобы стена выполняла фукциональную роль, кроме разделения пространства в помещении, можно внутри предусмотреть прокладку проводки, установить выключатель, розетку или подсветку. Если в дополнительных выключателях часто не бывает нужды, то розетки лишними в доме не бывают.

Чтобы установить розетки в стенах из гипсокартона важно правильно подобрать для них подрозетники. Именно этот элемент будет наиболее важным в процессе монтажа

От правильности выбора зависит безопасность использования всех электроприборов. Правильно смонтировав необходимое оборудование можно защитить жилье от возможности возникновения пожара или короткого замыкания.

Традиционными считаются подрозетники круглой формы, однако есть и другие варианты, выбор которых зависит от конкретной ситуации. Коробки квадратной и прямоугольной формы ставятся, если внутри будет происходить дополнительное распределение проводов. Такая особенность связана с увеличением пространства в коробке, где могут поместиться все необходимые провода.

Деревянная стена

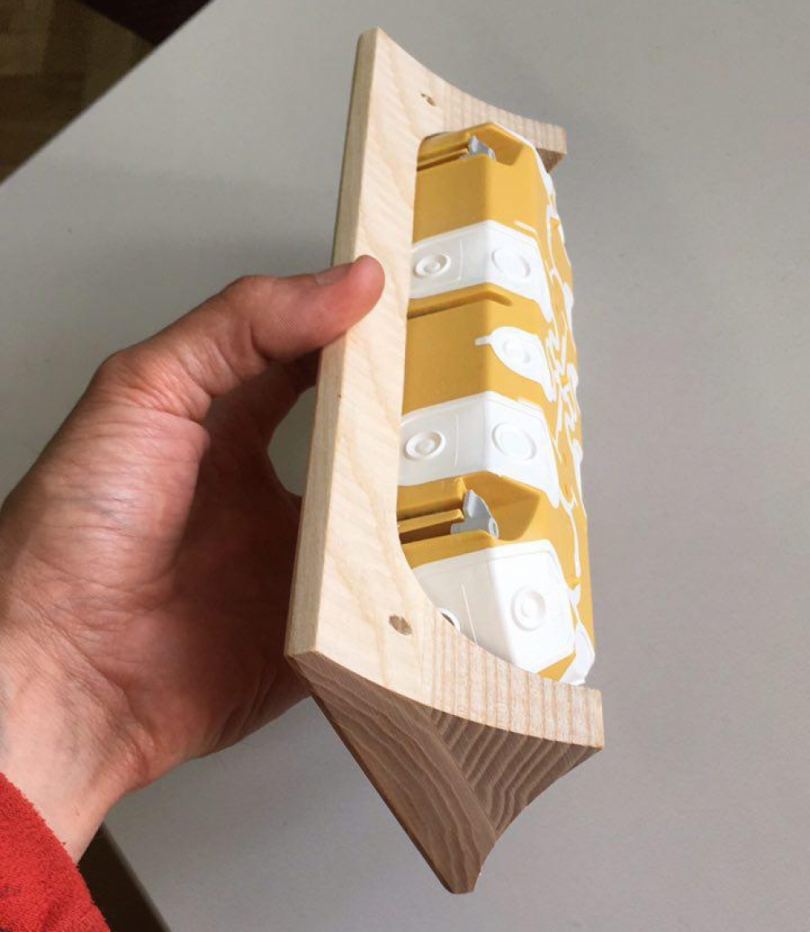

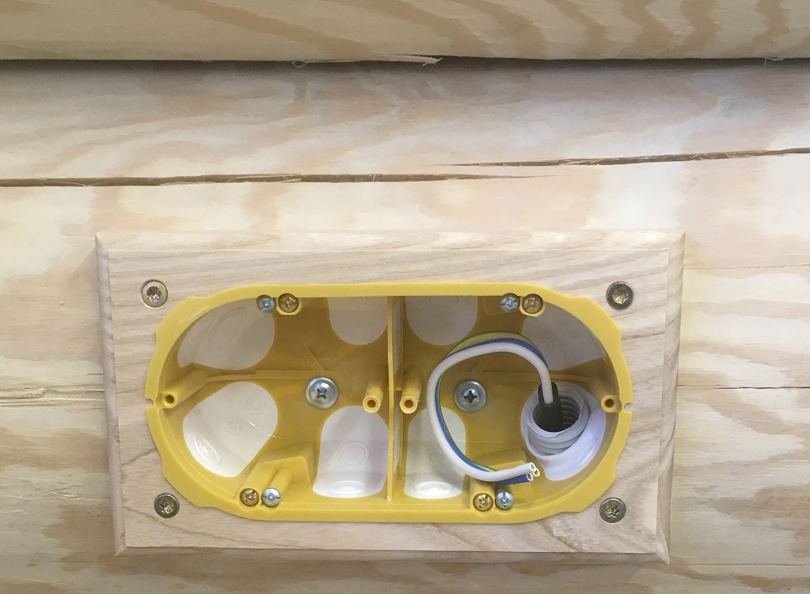

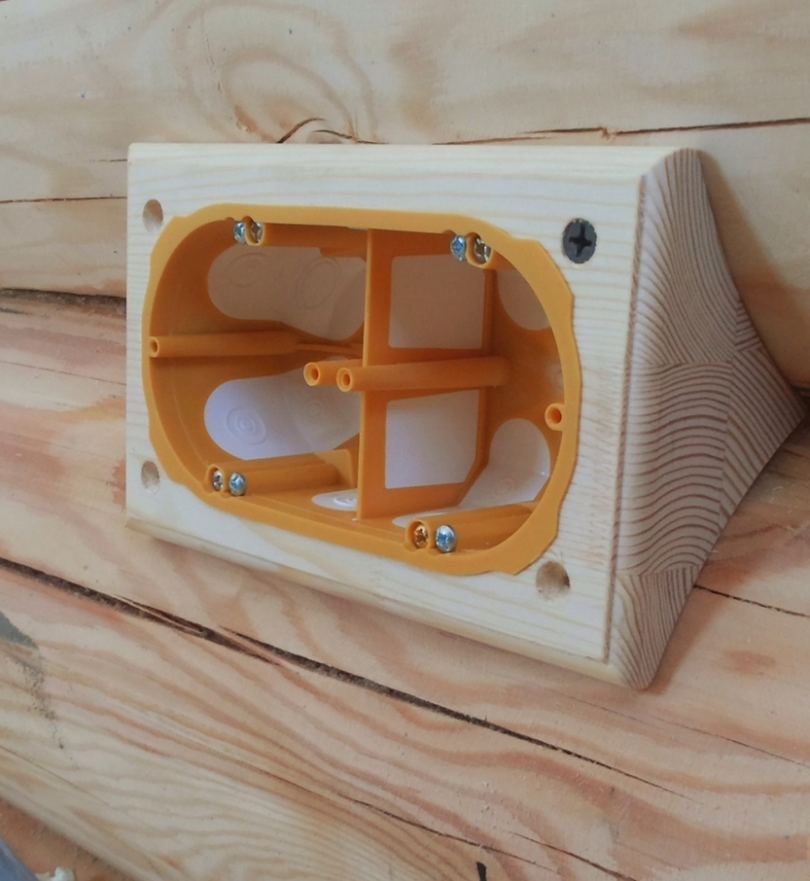

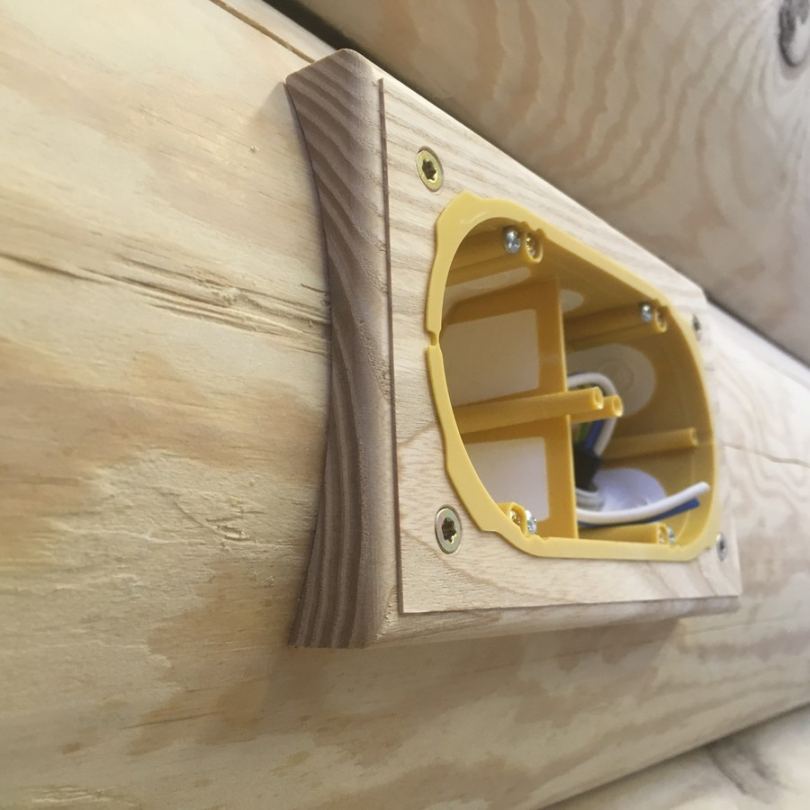

Совсем другая история – деревянная стена

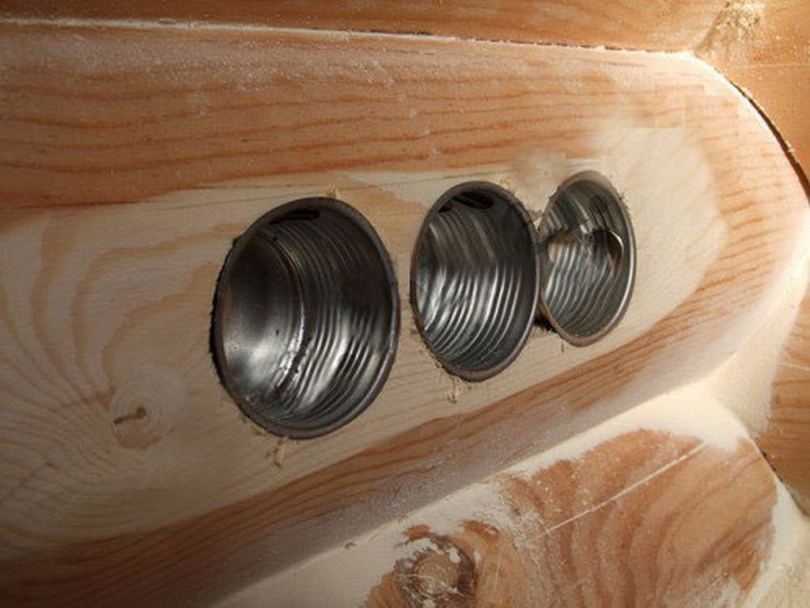

В этом случае очень важно полностью исключить возможность контакта силовых элементов с самой стеной. Для этого используются подрозетники из металла

Хотелось бы отметить, что двойной подрозетник в этом случае используется достаточно редко, ведь чаще просто делают два отверстия достаточно близко друг к другу, и монтируют внутрь обычные металлические подрозетники.

В этом случае крепления могут быть разными – может быть раствор или пена, а может быть физическое крепление при помощи саморезов, здесь все больше зависит от ваших предпочтений.

В первом случае крепление может показаться более надежным, ведь вокруг всего подрозетника будет вещество, которое не проводит электричество, а потому вероятность контакта силовых элементов и деревянной стены становиться еще ниже.

С другой стороны, такой способ менее чистый, ведь при замене нужно будет заниматься пыльным демонтажем. В этом плане крепление при помощи саморезов выглядит намного интереснее, ведь открутив всего пару винтов вы получаете доступ ко всему.

При желании такие подрозетники можно без проблем использовать и в бетонных или кирпичных стенах – при правильном монтаже силовые элементы все равно не должны касаться штамповки, просто установку стоит либо доверить мастеру, либо делать максимально внимательно.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник

Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки

Установка блока подрозетников

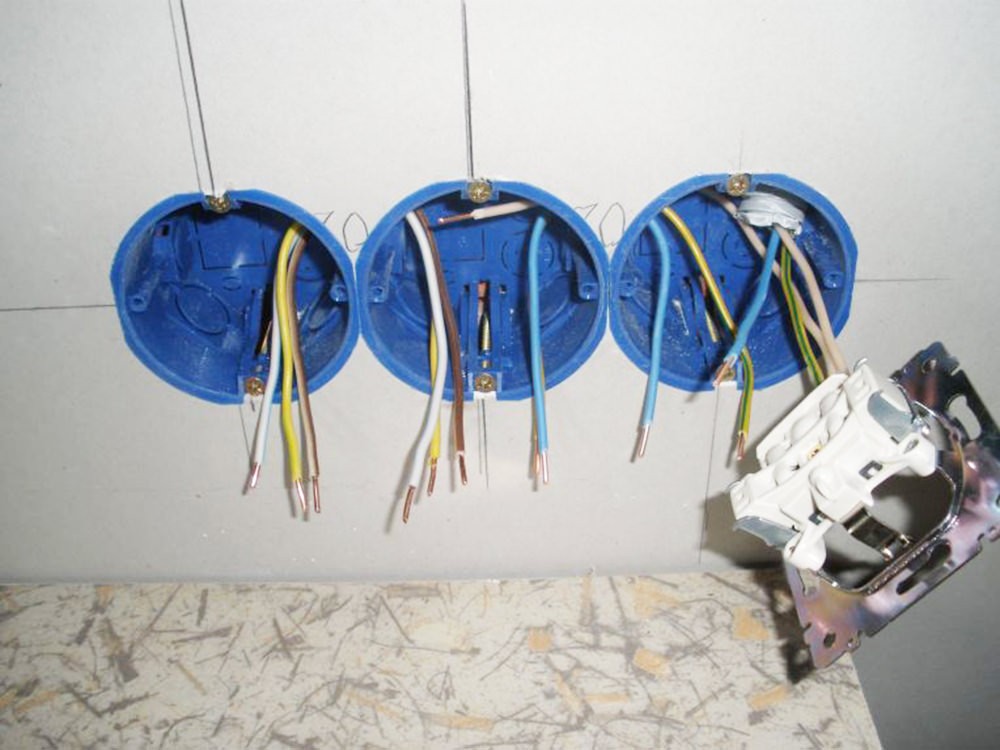

Бывают ситуации, когда необходим монтаж сразу нескольких розеток и выключателей в линию, тогда монтируется блок, который состоит из двух или нескольких подрозетников. Данное положение является удобным, если подключаются несколько электроприборов.

Подобные блоки зачастую появляются на кухне, где подобная бытовая техника как холодильник, подключается к электрической сети непрерывно, в результате чего один разъем будет все время занят. В процессе монтажа розетки на кухне место сверху столешницы станет наиболее оправданным в этих целях.

Тогда обычных размеров провода электрического чайника, микроволновой печи либо миксера, вполне хватит, чтобы удобно подключить электроприбор. Процесс установки начинают с разметки потенциального места размещения блока подрозетников.

Электрокабель, когда осуществляется организация блока розеток, подводят лишь в одном месте, затем делается сквозное размещение электрокабеля между двумя подрозетниками. Нишу в стенке в процессе работ делают с такими габаритами, чтобы смежные устройства беспрепятственно помещались в месте монтажа и, одновременно, были в полной мере плотно погруженными в пустоты стены.

Во всех подрозетниках нужно выдавить надрезанные пазы напротив с обеих сторон, не считая последнего устройства. При помощи раствора из гипса или бетона блок фиксируют в стенке. Когда, в момент фиксации, часть раствора проникла вглубь подрозетника, то убрать раствор станет значительно легче, когда тот затвердеет.

Нишу в стенке в процессе работ делают с такими габаритами, чтобы смежные устройства беспрепятственно помещались в месте монтажа и, одновременно, были в полной мере плотно погруженными в пустоты стены

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор материала и размеры подрозетника

Потребность в электрификации помещений, выполненных из гипсокартонных стен и потолков привела к созданию специальных аксессуаров, позволяющих монтировать электрические выключатели, розетки и другие средства энергообеспечения с учётом специфики материала.

Одним из из таких аксессуаров является подрозетник для установки розеток и выключателей в гипсокартоновую перегородку.

Коробка электромонтажная (электротехническая) – это устройство, которое предназначено для прокладки, соединения и развода электрических кабелей. Применяется при электрификации зданий внутренними и наружными линиями электропередачи.

Установочная электротехническая коробка круглой формы

Электромонтажные коробки подразделяются на два вида: коробки распределительные и коробки установочные.

Первые предназначены для монтажа точки разветвления проводов, вторые для установки выключателей или розеток подачи напряжения. Установочные коробки, кроме своего прямого назначения, могут играть роль распределительной коробки.

Существуют металлические и пластиковые электрические коробки, на бытовом языке называемые подрозетниками. Наиболее широкое применение получили коробки из полипропилена, благодаря низкой себестоимости и прекрасным диэлектрическим свойствам.

По конструкционным особенностям подрозетники делятся на две категории.

установочные коробки для полнотелых стен
установочные коробки для пустотелых стен

Отличие их заключается в том, что подрозетники, предназначенные для монтажа в пустотелых стенах, снабжены зажимным механизмом, который позволяет надёжно закреплять коробку в стене.

Закрепляется в стене при помощи зажимного устройства

На всей территории Европейского континента принят единый стандарт внутреннего поперечного сечения подрозетника, который составляет 68 мм. Благодаря этому, установочные коробки являются универсальным монтажным устройством для всех видов розеток и выключателей.

Различные производители электротехники, выпускают подрозетники имеющие незначительные отличия в форме, цвете и плотности пластика. Могут отличаться форма и материал, из которого сделан зажимной механизм, представляющий из себя две «лапки» на подвижных резьбовых фиксаторах.

Для установки двух и более коробок в одном месте, используются «батареи» подрозетников, скреплённых в единый блок специальными соединителями. Такие блоки применяются в местах, которые используются для подключения большого количества потребителей. Например, в кухне над рабочим столом или для подключения оргтехники в офисных помещениях.

Блок подрозетников для установки трёх розеток

Кроме традиционно круглых установочных коробок, бывают также коробки квадратной формы, прямоугольной или овальной.

При выборе нужной формы подрозетника учитывается конкретная ситуация, в которой будет производиться монтаж.

Квадратные и прямоугольные подрозетники используются в том случае, когда внутри устанавливаемой точки, планируется дополнительная разводка кабелей. Это связано с тем, что внутренний объем таких коробок больше. Фактически, эти разновидности подрозетников, совмещает в себе функции раздаточной и установочной коробки одновременно.

Один из видов подрозетника квадратной формы

Овальные подрозетники применяются при монтаже двух и более розеток или выключателей в одном месте, заменяя собой сборные блоки. Их выгодно использовать в тех случаях, когда розетки расположены вертикально.

Используется электротехническая коробка овальной формы

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Установка скрытым методом

Для скрытого монтажа чаще используется распаячная коробка круглой формы и диаметром 60 см – стандартный размер изделия для установки подрозетника или выключателя, так как их диаметр совпадает и также составляет 60 см. Для штробления отверстия приобретают коронку по металлу или для гипсокартона, зависит от материала стены для монтажа, того же диаметра, что и распределительный короб. При необходимости вместо коронки используют дрель или канцелярский нож.

Этапы монтажа:

Разметка стены под отверстие с обозначением оси, где горизонтальная линия располагается минимум в 20 см от пола;
Вырезается отверстие, края которого обязательно шлифуются, покрываются грунтовкой, а также шпаклюются (с добавлением асбеста);
Вставляется распаячная коробка, фиксируется к стене болтами, сквозь отверстия под кабель вытягиваются провода и соединяются между собой;
Края готового короба шпаклюются и закрываются защитной крышкой.

Узнать, как правильно устанавливается распределительная коробка скрытым способом, можно на видео ниже.

На что обращать внимание при покупке

Чтобы выбрать подрозетник, учитываются следующие факторы:

Материал. Ввиду того что технология крепления предполагает встроенную установку, продукция не должна плавиться или воспламеняться при нагреве. Электрическая проводка предрасположена к возникновению огня, особенно в местах соединения, поэтому лучше отдавать предпочтение не дешевым пластиковым деталям, а продукции из пропилена или других негорючих материалов.
Правильность формы. Некачественные изделия могут иметь перекосы и смещения стенок, что не позволяет правильно вставить розетку в коробку.
Движение винтов. Чтобы надежно прикрепить установочный модуль к гипсокартону, саморезы должны хорошо притягивать лапки, не допуская скольжения или прокручивания.
Наличие быстроснимаемых заглушек. Готовое отверстие под кабель избавляет от необходимости формировать его самостоятельно.
Соотношение размеров коробки и подрозетника. Чтобы поставить все части без сложной подгонки, лучше отдавать предпочтение одному производителю.
Возможность использования соединителя. Эта деталь позволяет быстро получить двойной или тройной блок при помощи стыковки одноместных коробок.

Среди всего разнообразия подрозетников для гипсокартона наиболее функциональными считаются круглые модели, так как большинство из них имеют специальные соединители, позволяющие набирать блоки с неограниченными размерами

Качественная продукция должна иметь необходимые сертификаты безопасности и соответствия.

От выбора до покупки кабеля

Монтаж проводки под гипсокартоном – это простое, но вместе с тем и очень ответственное дело

Важно правильно выбрать электрический кабель перед тем, как приступить к работе

Схема протяжки провода.

Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.

Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.

Без гофры монтируют более дорогой кабель в таких случаях:

если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.

В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.

Особенности ввода кабеля

Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки

Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.

Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.

Прокладка электропроводки под гипсокартоном

Электропроводка под гипсокартоном является скрытым видом проводки. Для ее прокладки применяются не поддающиеся горению трубы, гофрированные шланги и негорючие короба.Рекомендуется разводку электропроводки под гипсокартон в квартире или доме осуществлять после того, как установлены металлические профили до зашивки стен плитами гипсокартона.

С помощью гипсокартона также отлично маскируется электропроводка, которая может быть проложена как в самом гипсокартоне, так и под его поверхностью. Одним из преимуществ такого монтажа электропроводки является то что нет необходимости проделывать штробы в стене.

– гофрированный шланг;
– распределительные коробки;
– клипсы для крепления шланга;
– кабель;
– дюбель гвозди для монтажа клипс;
– перфоратор и сверло.

В процессе монтажа пропускание кабеля в гофру начинается от распределительных коробок. Он прокладывается строго вертикально в направлении расположения всех выключателей, розеток и светильников, которые имеются в комнате. С помощью электроинструмента проделывают отверстие Затем вставляют коробку.

Она должна входить в проделанное гнездо с легким усилием. Но прежде чем вставить подрозетник, определяются с тем, сколько проводов нужно завести в него. С тыльной стороны (на дне) есть перфорированные заглушки. Их демонтируют, исходя из количества вводов.

В случае ремонта с использованием профильного металлокаркаса на стену разводку проводят до монтажа листов ГКЛ. Коробка установочная под гипсокартон монтируется после обшивки стен. Иногда случается такая ситуация, что листы ГКЛ уже установлены и возникает необходимость добавить еще одну розетку либо выключатель под гипсокартоном. Чтобы не производить демонтаж гипса, можно поступить следующим образом: В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: “…проложенная внутри конструктивных элементов зданий и сооружений… и “…пустотах строительных конструкций …”.

Отсюда делаем вывод, что такая проводка является скрытой.

Произведите разметку стены под отверстие, где расстояние от пола должно быть не меньше 20 см;
Вырежьте отверстие, зашлифуйте края, обработайте грунтовкой и зашпаклюйте, добавляя в рабочий раствор асбест;
Выставьте распаячную коробку, закрепите болтами, вытяните провода через отверстия под кабель и соедините между собой;
Края зашпаклюйте и закройте защитной крышкой.

А в еще более ранний период провода заматывали изоляционной лентой, и этот способ назывался скруткой. Существенный недостаток такого соединения заключался в высоком риске замыкания.

Просверливаются отверстия. Для работы используется специальная коронка, диаметр которой подбирается под подрозетник. Если рядом располагается несколько розеток, то делается нужное количество отверстий;

Нужно проложить проводку в гипсокартонной конструкции, но вы не знаете как? Я расскажу вам, как правильно организовать рабочий процесс, чтобы получить надежную систему, соответствующую всем нормам безопасности. Также вы узнаете, какие материалы и инструмент стоит приобрести перед началом работ. Распредкоробка изолирует узел от отделочных материалов, имеющих способность к возгоранию. Помимо этого, устройство предохраняет токопроводящие жилы от внешних воздействий, защищает людей от поражения током при случайном прикосновении к оголенным контактам. Второстепенной задачей изделий является декорирование не слишком эстетичного вида соединения проводов.

Гипсокартон сегодня очень востребован для возведения различных конструкций внутри помещений. Если необходимо изготовить перегородки, решить вопрос, как в туалете сделать короб из гипсокартона для труб, выровнять стены, устроить многоуровневый потолок — со всеми проблемами отлично справятся листы из гипсового сердечника, облицованного картоном, установленные на каркас.

Дополнительная информация по теме:

Облицовка стен гипсокартоном по металлическому каркасу расценка в смете
На что клеить декоративный камень из гипса на стены из гипсокартона
Зонирование гостиной и прихожей с помощью перегородки из гипсокартона фото
Как выровнять стены гипсокартоном без каркаса в деревянном доме
Потолок из гипсокартона в гостиной фото 2020 современные идеи

Подготовка продрозетника к установке в гипсокартон, подбор коронки

Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.

Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.

Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.

Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.

Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.

Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети

На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.

Расположение розеток на кухне

Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.

Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.

Строительный уровень позволяет точно определить расположение розеток

Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.

Видео: установка подрозетника в стену из ГКЛ.

Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.

По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.

Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.

Закрепляются при помощи пластмассовых защёлок

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.

Размер коронки для установки подрозетника в гипсокартоне 68 мм

Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).

Коробки для работы с гипсокартоном

Прежде всего, необходимо отметить, что данное устройство отличается от монтажных элементов, применяемых в обычных стенах не только своими размерами, но и материалом изготовления, а также некоторыми особенностями конструкции. Установочная или распределительная коробка для гипсокартона имеет специальные усики, которые и позволяют ей удерживаться в полости стены.

Один из вариантов исполнения стандартной монтажной коробки

Стандартное устройство

Обычная коробка для пустотелых стен или гипсокартона представляет собой специальный монтажный элемент цилиндрической формы, который закрепляется внутри стены, чтобы впоследствии в нее можно было бы разместить элементы электрической сети.
При этом установочные коробки для гипсокартона оснащаются специальными усиками, которые крепятся на шуруп и фиксируют их в полости, зажимая изнутри. Они могут быть изготовлены из пластмассы или металла, но принципиального отличия в этом нет.
Стоит отметить, что все эти устройства отличаются по размеру. В настоящее время существует огромное количество распределительных коробок, которые не только имеют разный диаметр и глубину, но и могут быть выполнены под розетки конкретного производителя или даже определенную модель розетки.
Если распредкоробка для гипсокартона оснащается специальной крышкой и может иметь некоторые погрешности в размерах, то монтажные элементы для приборов должны строго соответствовать заданным параметрам, иначе могут возникнуть большие проблемы при установке.

Спаренные элементы монтажа

В современных магазинах в ходу коробка под розетку для гипсокартона, которая выполнена в виде двух или трех секций для монтажа.
Такое решение является весьма удачным и практичным, поскольку позволяет сэкономить время, деньги и упрощает эксплуатацию.
Существует масса вариантов исполнения таких устройств

Например, в них могут быть совмещены распаечные коробки для гипсокартона с монтажными элементами для розеток или других приборов.
При выборе таких изделий нужно обращать особое внимание на то, что устанавливаемые устройства должны размещаться в спаренных секциях свободно, не мешая один другому. Именно поэтому такая распределительная коробка под гипсокартон имеет параметр, который указывает на расстояние между центрами радиусов

На него нужно обращать внимание при выборе розеток и выключателей.

Детальное изображение монтажной коробки для стен из гипсокартона с описанием элементов

Монтаж

Когда производится установка своими руками, необходимо соблюдать все требования техники безопасности, а особенно то, которое рекомендует не подключать электричество до окончания всех работ.
Прежде всего, нужно сделать отверстия в гипсокартоне под коробку. Для этого типовая инструкция рекомендует применять специальные коронки. Их следует подбирать по размеру монтажных элементов.
Если приобретение такого инструмента не предусмотрено, то отверстия можно проделать с помощью дрели и монтажного ножа.

Проделывание отверстия в стене при помощи коронки

Далее следует обработать края отверстия раствором шпатлевки и грунтовки. Так посадочное место будет прочнее и надежнее.
Монтаж производится отверткой. С ее помощью нужно зажимать крепеж до тех пор, пока коробка надежно не зафиксируется в полости стены.
Финишным этапом при установке является шпатлевка стен. Однако многие мастера выполняют этот процесс уже после обработки стен, что не так критично при прочном креплении.
