Подземная прокладка водопровода в санкт‑петербурге

Пристенный дренаж.

Для защиты пола подвала проектируемого корпуса от подтопления грунтовыми водами проектируется прстенный дренаж.

Дренаж укладывается с наружной стороны здания и выполняется из дренажных гофрированных труб “ПВХ” с отверстиями 1.5х5 мм фирмы “Wavin” Д=160 мм с уклоном 0,003 в сторону водовыпуска. Основание под трубы искусственное железобетонное ( смотри лист НВКДС-30 ).

На дренаже устраивается фильтр трапециидальной формы из щебня гранитных пород фракции 3-15 мм. Фильтр насыпается без щитков с откосом 1:1. После устройства фильтр покрывается фильтрующей тканью “Дорнит”. Обратная засыпка пазух котлована производится песком с коэффициентом фильтрации не менее 5 м/сут. Призма из песка служит для принятия притекающей сбоку воды.

Строительство дренажа необходимо начинать с низового участка, не допуская затопления дренажа в период строительства.

Глубина заложения дренажа определена в соответствии с отметками полов подвалов, фундаментов и отметки подключения к водовыпуску.

На дренаже устанавливаются колодцы Д=1000 мм, которые выполняются из сборных железобетонных элементов с набивкой лотков избетона В-15.

Подготовка под основания колодцев устраивается из щебня, втрамбованного в грунт слоем 10 см. Колодцы необходимо обмазать горячим битумом за два раза по холодной битумной грунтовке.

Отвод дренажных вод предусматривается во внутриплощадочные сети дождевой канализации Д=200 мм.

Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо .

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается водопровод, называется коллектор. В схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей вод.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Подводная буква

Теперь, пожалуй, самое интересное: как трубы оказываются на дне? Разумеется, сложно себе представить, что каждая отдельная 12-метровая труба приваривается к нитке газопровода прямо в море на глубине. Значит, эту процедуру необходимо проделывать до укладки. Что, собственно, и происходит на борту трубоукладочного судна. Тут необходимо ненадолго вернуться к конструкции самой трубы и заметить, что после нанесения на нее антикоррозионной защиты и утяжеляющего бетонирования оконцовки труб остаются открытыми и незащищенными, — иначе сварка была бы затруднена. Поэтому участки соединений защищаются от коррозии уже после сварки. Сначала монтажные стыки изолируются с помощью полиэтиленового термоусадочного рукава, затем закрываются металлическим кожухом, а полость между кожухом и рукавом заполняется полиуретановой пеной, придающей месту стыка необходимую механическую прочность.

Далее происходит укладка S-образным способом. Сваренная из труб плеть приобретает в процессе укладки форму, напоминающую латинскую букву S. Плеть под небольшим углом выходит из кормы корабля, достаточно резко опускается вниз и достигает дна, где принимает горизонтальное положение. Труднее всего представить себе, что нить из стальных, покрытых бетоном 24-тонных труб способна к таким резким изгибам без разрушения, однако все происходит именно так.

Разумеется, для того чтобы плеть не сломалась, применяются разнообразные технологические хитрости. За трубоукладочным судном на десятки метров тянется стингер — специальное ложе, уменьшающее радиус наклона уходящей вниз плети. На судне также установлено натяжное устройство, прижимающее трубы книзу и снижающее нагрузки на изгибы. Наконец, система позиционирования точно контролирует положение судна, исключая рывки и резкие смещения, способные повредить трубопровод. Если укладку почему-либо требуется прервать, вместо очередной трубы к плети приваривают герметичную заглушку с креплениями и плеть «сбрасывают» на дно. При возобновлении работ другой корабль подцепит заглушку тросом и вытянет плеть обратно наверх.

В 2012 году был сконструирован специальный «интеллектуальный зонд», который будет через определенные промежутки времени инспектировать состояние газопровода, передвигаясь с потоком газа от российской бухты Портовая к немецкому Любмину.

Еще несколько плюсов коллекторной системы водоснабжения

Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода . Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.

Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.

Несколько примеров схем коллекторной системы водоснабжения

Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.

Общая схема водопроводной разводки в квартире с двумя санузлами:

Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.

В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.

Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.

Другие статьи раздела: Водопровод

• Аксонометрическая схема водопровода

• Водонапорный бак частного дома

• Водопровод внутри здания

• Водопровод частного дома от автономного источника

• Водопроводные работы в квартире

• Водопроводные трубы из сшитого полиэтилена

• Водопроводный ввод в квартиру

Разрезы и схемы канализации

На схемах стояков, а также на разрезах канализационных систем отображается расположение стояков и трубопроводов по отводам и стоякам. С помощью букв и на том разрезе, который изображает следующий к канализационному колодцу отводящий трубопровод, обозначены места, где от магистральной трубы есть ответвления. Кроме того, на этом разрезе указаны такие данные, как диаметры труб, места установки ревизий, прочисток и прочей арматуры, а также уклоны и длины участков.

Буквами и , которые указаны по канализационным стоякам … на разрезах обозначены те места, где к основному отводу в канализационный колодец присоединен стояк. То место, где присоединяется отвод от раковины, обозначено буквой . Сифон (гидравлический затвор), расположенный перед раковиной , изображен на разрезе по отводу от раковины.

Разрезы канализации

Схемы содержат также указания тех мест, где по этажам к санитарным приборам должны быть проложены ответвления от стояков. Схема стояков канализационной системы ( ) содержит указания мест монтажа ревизий и расположения отводов. Для обеспечения вентиляции стояков используются асбестоцементные трубы, имеющие диаметр миллиметров. Наружу они выводятся через чердак, а для их завершения используются флюгарки.

Схемы стояков канализации

На какую глубину закапывать водопроводную трубу в частном доме – как правильно рассчитать

Отправной точкой для вычислений является информация о климатических условиях местности, на которой расположен земельный участок. Можно воспользоваться картой глубин промерзания.

Карта промерзания почвы в Московской области.

Дальнейшие действия заключаются в рассмотрении каждого из факторов влияния на глубину заложения магистрали:

Определяется нормативная величина заглубления. Размер промерзания, взятый из карты, учитывает структуру грунта

Если используются иные источники, обращают внимание на характер почвы. Суглинки – распространенные в средней полосе страны горные породы

Для условий таких районов расчетная глубина составляет 1,3+0,5=1,8 м.
Сравнивается удаленность днища кессона от устья скважины: она не должна быть меньше, чем полученная вычислениями величина. При невыполнении условия конструкцию оголовка углубляют до нормы. Другой вариант уменьшить расчетную глубину – применить теплоизоляцию или подогрев трубопровода.
Измеряется расстояние точки прохода магистрали сквозь фундамент дома до земной поверхности. При несоответствии результата расчетному показателю место расположения отверстия изменяют. Если скважина находится на большом удалении от дома, учитывают перепад высотных отметок: по СНиП уклон трубопровода в сторону источника ≥0,001, на практике – 0,002-0,005. Минимальная разница глубин траншеи при длине 100 м составит 10 см: 1,8 м около дома, 1,9 м – у скважины.

Тепловые расчеты для неподготовленного человека сложны. Вместо теплоизолятора лучше использовать греющий кабель, оснащенный устройством регулировки теплового режима автоматическим или ручным способом. Прокладка проводника производится при монтаже трубопровода по всей длине магистрали.

Открытый способ прокладки трубопроводов

В основном открытый метод прокладки трубопровода применяется в обстоятельствах, когда отсутствует необходимое оборудование для реализации закрытого. Поскольку данный вариант относится к компромиссным, он обладает рядом недостатком: необходимость больших расходов, разрушения ландшафта с последующим его восстановлением, временная приостановка работы предприятий, находящихся в зоне работ, затруднение перемещения и так далее.

Открытый метод прокладки трубопровода и канализаций заключается в выкапывании траншей нужной глубины с их последующим укреплением и размещением самих труб. Задача состоит из нескольких этапов.

Этапы работ:

• Выкапывание траншеи, ее выравнивание;
• Укрепление траншеи;
• Отсыпка подушки;
• Укладка трубопровода;
• Укрывание труб;
• Закрытие траншеи;
• Восстановление ландшафта территории или дорожного покрытия.

Закрытые технологии широко применяются внутри городов, но также задействованы и за их пределами. Таким методом прокладываются коммуникации под водными сооружениями, в природных заповедниках, а также под рельефами, в районе которых не получится реализовать открытый трубопровод. К ним относятся болота, овраги, каньоны и так далее.

Технические нормативы для заглубленных систем

Узнать информацию, насколько глубоко должна пролегать труба для водопровода в земле, можно из специального документа – СНиПа. Там прописаны все тонкости и характеристики для труб из различных материалов, а также расписано на какой именно глубине можно прокладывать тот или иной тип изделий. В сущности, этот документ содержит очень много разнообразной информации, большинство из которой будет вам, если не совсем интересной, то, по крайней мере, полезной, ведь снимет много сопутствующих вопросов.

Согласно НПА минимальной глубиной прокладки любой трубы является расстояние в 1,5 метра, поскольку, зачастую, в зимний период почва промерзает примерно на 1,4 метра. Если же не соблюсти такую глубину, то можно столкнуться с повреждением водопроводных коммуникаций, что существенно затруднит, если не сделает совсем невозможной, дальнейшую эксплуатацию системы.

Стоит отметить, что глубина промерзания во многом зависит от типа почвы в конкретном регионе. Чтобы узнать точно этот показатель, стоит проконсультироваться со специалистами, которые подскажут вам всю необходимую информацию, которую вам нужно знать. Вооруженные информацией, вы сможете избежать множества возможных проблем, связанных с перепадами температур и промерзанием грунта.

Прокладка водопроводных труб в земле

Для правильной укладки элементов системы необходимо подготовить проект или схему водовода с указанием мест установки фитингов и возможных ответвлений. Затем данные переносятся на местность и при необходимости корректируются. После этого приступают к рытью траншеи. Глубина ее должна быть не менее 1,4-1,5 м, а ширина — около 0,6 м.

Прокладка водопровода из полипропиленовых труб в земле начинается от источника воды (скважины, колодца и др.) или места врезки в магистральную сеть, к дому. Сборку элементов водовода проводят на поверхности, а затем укладывают на песчаную подушку в траншею. При монтаже необходимо избегать резких поворотов и перегибов труб. Если предполагается пересечение канализационной системы, то водопровод должен проходить на 0,2 м выше ее. Не допускается прокладка водогона на расстоянии менее 0,75 м от электрических и телефонных кабелей и 2 м от системы стоков.

После положительных результатов испытаний системы на плотность канаву засыпают. Слой грунта, имеющий непосредственный контакт с водогоном, не должен содержать крупных камней и строительного мусора.

3 Часть. Прокладка трубопровода от скважины до дома

Watch this video on YouTube

Как определить глубину прокладки водопроводных труб?

Глубина заложения водопровода зависит от промерзания грунта, его структуры, близости грунтовых вод и других факторов. Эти данные можно запросить у ближайшей организации, занимающейся подобными работами либо получить самостоятельно, пробурив несколько контрольных скважин по ходу предполагаемой траншеи. Во многих регионах глубина промерзания грунта не превышает 1,6 м. Если по каким либо причинам достичь такой глубины невозможно, то укладка водопроводной трубы в траншею должна проводиться с предварительным утеплением.

Близость расположения к поверхности грунтовых вод негативно сказывается на материале водовода. В этом случае проводят гидроизоляцию сети либо уменьшают глубину траншеи с последующим утеплением системы. Если водовод проходит под площадками, где предполагаются большие нагрузки, то в таких местах он должен быть заглублен или дополнительно установлены элементы, защищающие трубопровод от разрушения. В случае прокладки системы через открытые места, лишенные растительности в регионах с жарким климатом, то глубина его залегания должна быть не менее 0,5 м.

Учитывая все эти нюансы, можно точно определить, на какую глубину закапывать водопроводные трубы.

Прокладка полипропиленовых труб

Глубина прокладки водопроводных труб, выполненных из полипропилена, не отличается от элементов из других материалов. Монтаж проводится при помощи пайки специальным паяльником. Оптимальная температура нагрева рабочей части составляет +260…+270°С. На качество сварки влияет время нагрева посадочного места. Перегрев, как и недогрев приводит к получению дефектного шва. Повторная сварка возможна после удаления бракованного участка.

Необходимо помнить, что системы из полипропилена недостаточно гибкие. Чрезмерный изгиб может привести к разрушению элемента. С целью организации поворота или отвода используют тройники, уголки и другие фитинги. Для отклонения трубы для водопровода на угол 90° желательно использовать 2 уголка по 45°. Это уменьшает гидравлическое сопротивление системы и защищает от гидроударов.

Прокладка водопроводных труб из стали

В связи с тем, что металлические трубы для подземного водопровода являются хорошим проводником, они должны быть заземлены. Эти работы выполняются с учетом требований норм и правил. Придумывать доморощенную защиту от блуждающих токов не только запрещено, но и опасно. Нередко стальные водогоны подключают в качестве заземляющего контура.

Автономные водопроводы в частных хозяйствах не заземляются вовсе. Если все же решили трубы заземлить, то подсоединение заземлителя проводится при помощи сварки. Категорически запрещено водопровод занулять.

Монтаж труб проводится при помощи сварки или сгонов. Последнее более практично, однако соединительный узел является «тонким» местом системы. В большинстве случаев через несколько лет на резьбе сгона образуется свищ. Укладку металлических элементов рекомендуется проводить ниже точки промерзания грунта.

Какая труба лучше: ППР, полиэтилен или металлопластик?

Watch this video on YouTube

Почему стоит выбрать полипропилен?

Традиционным материалом для водопроводных труб издавна считалась сталь.

Однако сегодня этот вариант применяется достаточно редко. Ему на смену пришли различные пластики, среди них – полипропилен.

Популярность труб ПП неслучайна, потому что у материала есть множество достоинств:

• Высокая устойчивость к агрессивным средам в течение длительного времени. Кроме того, полипропилен не подвержен коррозии.
• Долговечность. Производитель гарантирует беспроблемную эксплуатацию своей продукции в течение минимум 50 лет, что больше, чем у аналогов в три раза.
• Хорошая герметичность соединений. По сравнению с другими видами пластиков она считается лучшей.
• Высокое звукопоглощение. Шум воды, проходящей по трубопроводу, полностью поглощается материалом.
• Полная экологическая безопасность полипропилена, его разрешено использовать для обустройства питьевого водопровода.
• Низкое гидравлическое сопротивление, поэтому потери напора отсутствуют.
• Небольшой вес, что существенно облегчает установку, ремонт и транспортировку деталей.
• Простота монтажа. Это обусловлено широким ассортиментом комплектующих, удобством резки и подгонки деталей.
• Возможность скрытой укладки трубопровода.

К наиболее значимым недостатком труб из полипропилена можно отнести высокое значение теплового расширения и низкую термостойкость, что требует особого внимания при выборе материала для обустройства горячего водоснабжения.

Кроме того, полипропилен непластичен, поэтому для изменения направления магистральной ветки требуется использование соединительной фурнитуры.

Благодаря техническим качествам ПП трубы могут использоваться как в устройстве новых сетей водоснабжения, так и в подключении новых веток к существующим металлическим контурам

Еще один минус таких труб – необходимость использования специального оборудования. Для соединения деталей применяется пайка, которая выполняется при помощи специального паяльника с насадками.

Для резки элементов желательно использовать специальные ножницы. Правда, этот недостаток легко исправляется. Большинство магазинов, торгующих полипропиленовыми трубами, предоставляют оборудование для пайки в аренду.

Трубы из полипропилена – отличная альтернатива традиционным стальным деталям. Они не подвержены коррозии, устойчивы к агрессивным средам, экологичны, надежны и долговечны

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль – они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 – 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 – 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 – 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 – 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами – если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Возможные сложности

Специалисты отмечают ряд проблем, с которыми может столкнуться каждый:

1. Главная ошибка в неправильном выборе труб. Стальные ржавеют. Слишком простые и дешевые деформируются. Лучше остановиться на проверенной модели нужных параметров.

2. Почва тяжело поддается, невозможно выкопать нужную глубину. Совет умельцев по этому поводу такой: копайте столько, сколько это возможно, максимально глубоко. Но обязательно обеспечьте трубам хорошую теплоизоляцию.
3. Пренебрежение греющим кабелем всегда плохо заканчивается. Для нормального функционирования вашего водопровода они необходимы, как бы дорого и трудно вам не обошлась его установка.
4. Многие жители теплых краев пренебрегают стандартами глубины траншеи и прокладывают трубу практически под поверхностью земли. Да, она не замерзнет на юге страны даже зимой, но механически повредится настолько быстро, что в скором времени её потребуется менять.

При соблюдении всех правил и советов мастеров система прослужит вам многие годы.

Коварное дно

Но надо помнить, что дно даже такого сравнительно неглубокого моря, как Балтийское, не предоставит само по себе удобного и безопасного ложа для газопровода. Есть два фактора, которые неизбежно приходилось учитывать проектировщикам и строителям «Северного потока»: антропогенный и природный.

Технологии
Pulsar 100: бензин из будущего

История судоходства в североевропейском регионе насчитывает тысячелетия, и потому на дне моря скопилось немало всевозможного мусора, а также обломков затонувших кораблей. XX век внес свой страшный вклад: на Балтике в ходе мировых войн велись активные боевые действия, устанавливались сотни тысяч морских мин, а по окончании войн в море же утилизировались боеприпасы, в том числе и химические. Поэтому, во‑первых, при прокладке маршрута газопровода требовалось обходить выявленные скопления опасных артефактов, а во-вторых, тщательно обследовать зону прокладки, включая так называемый якорный коридор (по километру влево и вправо от будущей трассы), то есть зону, в которой бросали якоря суда, задействованные в строительстве. В частности, для мониторинга боеприпасов применялись корабли, оснащенные эхолокационным оборудованием, а также специальным донным роботом (ROV), связанным кабелем с базовой донной станцией TMS. При обнаружении боеприпасов (морские мины весьма чувствительны к движению) их подрывали на месте, предварительно обеспечив безопасность судоходства в заданном районе и приняв меры по отпугиванию крупных морских животных.

Второй фактор, природный, связан c особенностями рельефа дна. Дно моря сложено из различных пород, оно имеет выступающие гребни, впадины, расселины, и опускать трубы прямо на все это геологическое разнообразие не всегда возможно. Если допустить большое провисание нитки газопровода между двумя естественными опорами, конструкция может со временем разрушиться со всеми вытекающими из этого неприятностями. Поэтому донный рельеф для прокладки необходимо искусственным образом исправлять.

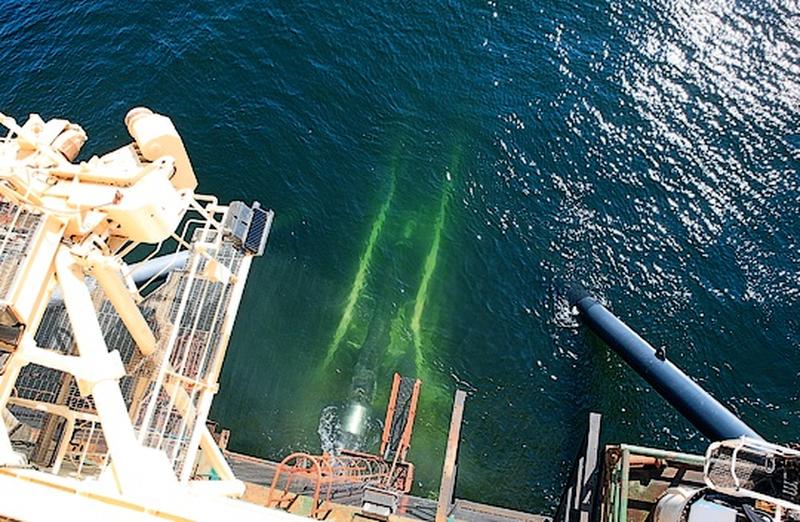

Корма трубоукладочного судна со стингером — специальным желобом,
увеличивающим радиус сгиба укладыва-
емой нитки. Благодаря стингеру буква S обретает более плавные очертания.

Если требовалось выровнять рельеф дна, использовалась так называемая каменная наброска. Специальное судно, нагруженное гравием и мелкими камнями, с помощью трубы, нижний конец которой оборудован соплами, «прицельно» заполняло полости дна, придавая ему более подходящий профиль. Иногда вместо камней вниз опускались целые бетонные плиты. Другой вариант — выкапывание в дне траншеи для прокладки труб. Логично предположить, что создание траншей предшествовало прокладке труб, однако далеко не всегда это происходило именно так. Существует техническая возможность стабилизации положения нитки на дне уже тогда, когда трубопровод проложен (при условии, что глубина моря в данной точке не превышает 15−20 м). В этом случае с судна на дно опускается траншеекопатель, имеющий роликовые захваты. С их помощью трубопровод приподнимается со дна, и под ним пропахивается траншея. После проведения этой операции трубы укладываются в получившееся углубление.

Прокладка «Северного потока» с помощью судна Castoro SeiВ процессе трубоукладки устойчивость судна Castoro Sei обеспечивают 12 якорей.
Каждый из якорных канатов управляется лебедкой, создающей постоянное натяжение.
Судно также оснащено движителями для более точного позиционирования.

Сыпать тяжелый грунт на дно можно не всегда: масса гравия продавливает мягкие породы. В этом случае для «спрямления» рельефа используют более легкие опоры из металлических или пластиковых конструкций.

Паспорт проекта

 I.Общие данные

 1.Наименование проекта: Водоснабжение строительной площадки №26а. Внутриплощадочные сети. ……

2.Заказчик:                            ОАО «….»

3.Стадия проектирования:  Рабочая документация

4.Район строительства:       САО

5.Вид строительства:           Водопровод Д=100мм.

1. Проектная организация: ….

II.Технико-экономические показатели

1. Временный водопровод Д=100мм.                          114,3 м
2. Сметная стоимость                                   тыс.р.
3. Срок строительства                                    .

III. Строительные решения
