Сколько киловатт в 15 амперах

Почему нельзя завышать номинал автоматов

Случай из собственной практики. Один из моих знакомых делал ремонт в квартире и заодно решил сменить электрику. Я в этот момент был занят, поэтому он обзвонил объявления и выбрал двоих мега-специалистов, по крайней мере, они себя позиционировали именно так. Когда эти горе-мастера заканчивали, я как раз заглянул к знакомому, и решил посмотреть что там у него. Хорошо, что посмотрел.

Осмотр показал следующее:

• 1. Два провода, кабель типа ВВГ.
• 2. Сечение первого кабеля 3×6
• 3. Сечение второго кабеля 3×1.5
• 4. Первый кабель питает розетку электроплиты, для защиты используется автомат С32. Тут вопросов нет.
• 5. Второй кабель питает вытяжку, телевизор, духовой шкаф, холодильник, подсветку. Защищен автоматом С25.

А вот тут стоп. Сечение второго кабеля – 3×1.5, максимальный автомат на такое сечение – С 16 (но РЕКОМЕНДУЕТСЯ 10 Ампер). Оказывается, они сначала поставили С 16, а после законного вопроса “можно ли заменить автомат на более мощный?” решили поставить С 25, чтобы точно не выбило. Это ярчайший пример завышения номинала, а также сомнительных знаний таких электриков.

Важно! Любой автоматический выключатель подбирается с учетом самого слабого места используемого кабеля, и ни в коем случае нельзя эксплуатировать автомат с номиналом большим, чем сможет выдержать ваша электропроводка. Мы уже говорили о том, что любая электропроводка, в зависимости от сечения используемого кабеля, имеет свой предел в плане нагрузки тока

Если значение тока будет повышаться, то ваша проводка расплавится, замкнет, загорится и так далее. Именно по этому критерию осуществляется подборка автоматов для дома или квартиры

Мы уже говорили о том, что любая электропроводка, в зависимости от сечения используемого кабеля, имеет свой предел в плане нагрузки тока. Если значение тока будет повышаться, то ваша проводка расплавится, замкнет, загорится и так далее. Именно по этому критерию осуществляется подборка автоматов для дома или квартиры.

В вышеприведенном примере автомат намного превышал допустимое значение для данного сечения кабеля. Его заменили опять на С 16. Теперь возник вопрос: будет ли он отключаться при превышении нагрузки на него?

Запомните: если увеличить ток номинала, автоматический выключатель сразу не отреагирует, и вот почему. Стиральная машина, холодильник и некоторые другие электроприборы (не все!) при включении имеют так называемые пусковые токи, по значению в несколько раз больше, чем просто в процессе работы. При включении таких приборов ток в сети возрастает, поэтому все современные автоматы имеют определенное время задержки срабатывания для того, чтобы автомат не выбивало при каждом таком включении. Назовем это защитой от внезапного возрастания тока, продолжительность которого доли секунды, и это возрастание не оказывает влияния на электропроводку.

Есть еще один нюанс работы автоматических выключателей при перегрузе электросети. Для автоматов предусмотрено определенное время, в течение которого он выдерживает номинал больше своего и не срабатывает. Это выражается двумя показателями:

1. 1. Отключение НЕ РАНЬШЕ, чем 1 час (1.13*Iн, где Iн — номинальный ток)
2. 2. Отключение НЕ БОЛЬШЕ, чем 1 час (1.45*Iн, где Iн — номинальный ток)

Из этих формул вытекает следующее. Вышеупомянутый автомат на 16 ампер в течение 1 часа способен выдержать нагрузку с 13%-м перегрузом – 1.13*16=18.85 А. То есть при нагрузке почти в 19 ампер автомат НЕ ОТКЛЮЧИТСЯ в течении часа.

А вторая формула дает нам величину нагрузки, которую автомат сможет выдержать до 1 часа, при перегрузке в 45 %. Если подставим значение, то получим итог в 23 ампера. Предположим, у нас есть чайник мощностью 2200 Ватт и микроволновка такой же мощности. Если воткнуть в розетку их одновременно, то нагрузка на автомат будет равняться 20 амперам (2200+2200=4400/220=20). Автомат на 16 ампер в этом случае не успеет сработать, а чайник закипеть успеет.

Вывод очень прост: в таких ситуациях нужно переживать за сечение кабеля электропроводки, а не за сработку автоматического выключателя, и на вопрос, можно ли увеличить номинал автомата, вы будете знать правильный ответ.

Что делать если автомат выбивает от перегрузки?

1. 1. Старайтесь не включать в сеть одновременно те приборы, которые имеют большую мощность.
2. 2. Рассчитать необходимое сечение кабеля для автомата номиналом побольше, поменять старую проводку на новую, с рассчитанным сечением кабеля, а затем уже установить автомат большего номинала, под который вы и подбирали сечение кабеля. Правильно подобранный номинальный ток автомата в связке с верным сечением кабеля устранят все проблемы.

Похожие материалы на сайте:

• Можно ли отключать ноль автоматом
• Почему летом часто отключаются автоматы
• Расшифровываем маркировку на автоматах

Вводной защитный автомат: типы устройств и особенности выбора

Как было сказано выше, вводные автоматы позволяют отключить питание электропроводки, если ее необходимо отремонтировать или произвести модернизацию. Вводной автомат обычно не устанавливают в квартиру, его монтаж производится чаще всего производится на лестничной площадке. В одноэтажных зданиях их устанавливают снаружи дома, на улице. Внешне входной автомат практически неотличим от защитных устройств, смонтированных внутри распределительных щитов, но при этом величина номинального тока, на которую он рассчитан, гораздо выше.

Защитные устройства, устанавливаемые на ввод, могут иметь от двух до четырех полюсов. Количество их у выбранного автомата зависит от механизма энергоснабжения, монтаж которого произведен на объекте.

Иногда перед электросчетчиком на ввод ставят простой защитный размыкатель с большим номиналом тока. Монтаж этого прибора не обеспечивает надежной защиты проводки, поскольку при обесточивании происходит разрыв фазной линии, но при этом нулевой проводник по-прежнему контактирует с устройством подачи электричества.

Что такое автоматический выключатель и их разновидности – на следующем видео:

Какой автомат по номиналу поставить на квартиру или частный дом, можно решить, посчитав суммарный ток проводника и линий электропитания. Расчеты нужно делать, исходя из того, что все приборы включены, а значит, линия находится под максимальной нагрузкой.

Подбирая вводное устройство, следует учитывать мощность, которая потребляется объектом, а также фазность энергопитания. В однофазных сетях перед электросчетчиком нужно устанавливать ВА на два полюса, для трехфазных цепей – на три или на четыре.

Напряжение к аппарату подводится посредством воздушной или подземной линии.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.

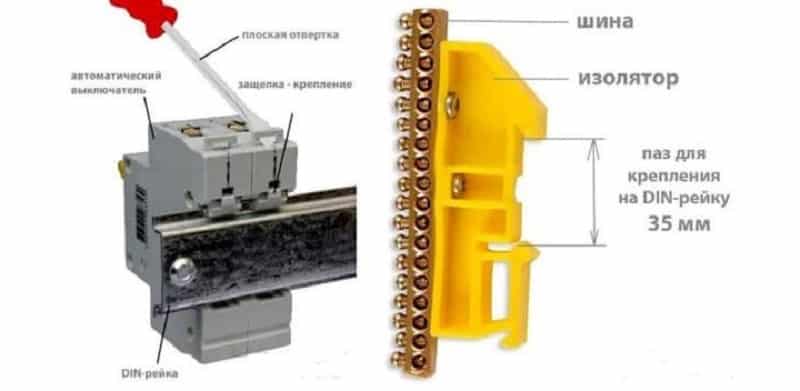

Рисунок 3. Крепление автоматов

Общепринятая схема подключения выглядит следующим образом:

1. Перед счётчиком устанавливают выключатель вводной AB.
2. После счётчика с однофазным вводом монтируется двухполюсный АВ.
3. Если предусмотрен трехфазный ввод, то используют трёхполюсный или четырёхполюсный автоматический выключатель, в зависимости от схемы подключения нулевых проводников.

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4

Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств

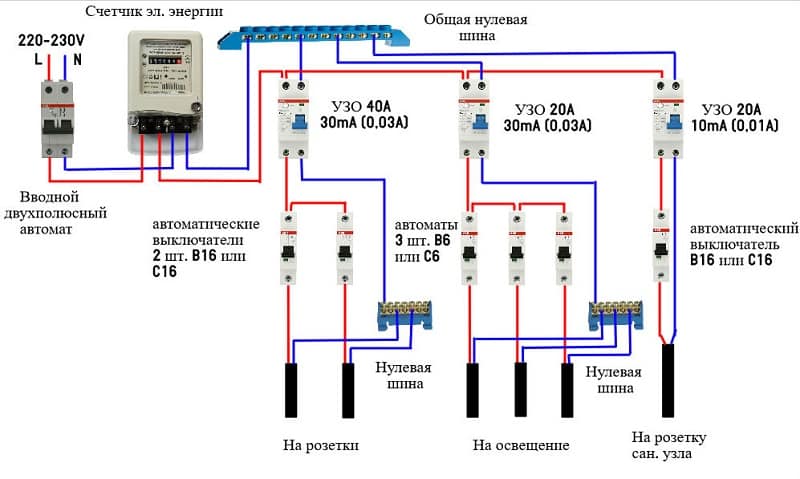

Рис. 4. Пример схемы включения автоматических выключателей

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

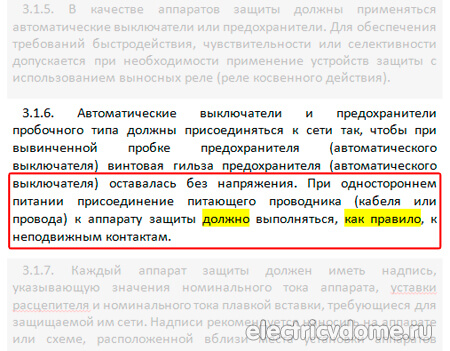

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

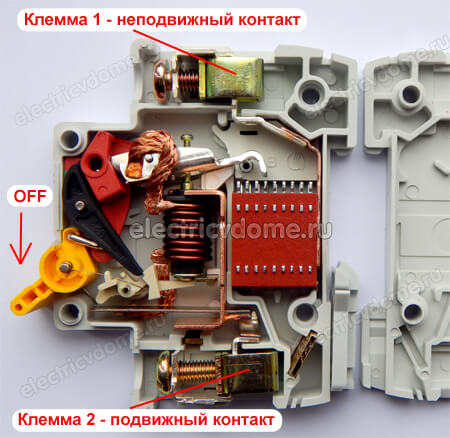

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

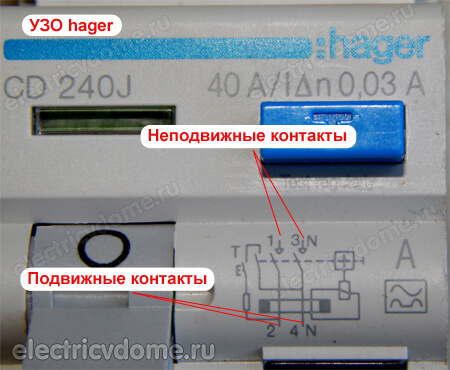

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

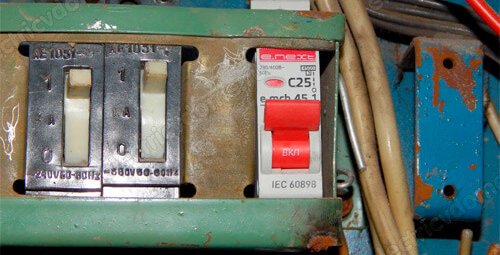

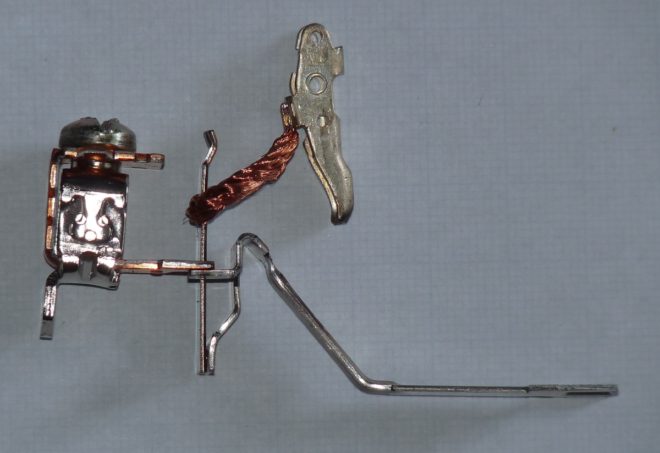

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

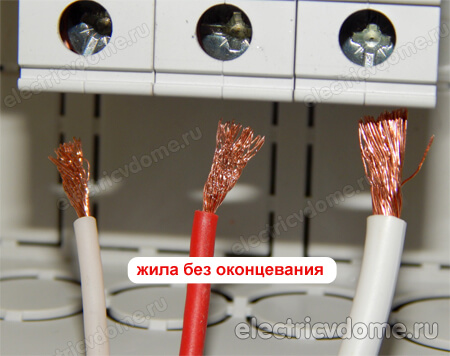

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Выбор автоматического выключателя. Основное правило

Выбирать защитный автомат надо, исходя из площади сечения провода, который этот автомат защищает (который подключен после этого автомата). А сечение провода – из максимального тока (мощности) нагрузки.

Алгоритм выбора автоматического выключателя таков:

1. Определяем мощность и ток потребителей линии, которая будет питаться через автомат. Ток рассчитывается по формуле I=P/220, где 220 – номинальное напряжение, I – ток в амперах, Р – мощность в ваттах. Например, для нагревателя мощностью 2,2 кВт ток будет 10 А.
2. Выбираем провод по таблице выбора сечения в зависимости от тока. Для нашего нагревателя подойдет кабель с жилой сечением 1,5 мм². Он в самых худших условиях в однофазной сети держит ток до 19А.
3. Выбираем автомат, чтобы он гарантированно защищал наш провод от перегруза. Для нашего случая – 13А. Если поставить автомат с таким номинальным тепловым током, то при токе 19А (превышение в полтора раза) автомат сработает примерно через 5-10 минут, судя по время-токовым характеристикам.

Много это или мало? Учитывая, что кабель тоже имеет тепловую инерцию, и не может мгновенно расплавиться, то нормально. Но учитывая то, что нагрузка не может просто так увеличить свой ток в полтора раза, и за эти минуты может произойти пожар – это много.

Поэтому, для тока 10 А лучше использовать провод сечением 2,5 мм² (ток при открытой прокладке – 27А), а автомат 13А (при превышении в 2 раза сработает примерно через минуту). Это для тех, кто хочет перестраховаться.

При этом главное правило будет таким:

Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки

Iнагр

Имеются ввиду максимальные токи.

И если есть такая возможность, номинал автомата должен быть смещён в сторону тока нагрузки. Например, макс.ток нагрузки 8 Ампер, макс.ток провода – 27А (2,5мм2). Автомат следует выбирать не на 13 или 16, а на 10 Ампер.

Привожу таблицу выбора автомата:

сколько квт выдержит автомат 25 а

умножь ток (25 А) на сетевое напряжение (220 В) – получишь мощь в ваттах. И подели на 1000 – получишь в киловаттах. Короче, 5,5 кВт

Ну напряжение в сети 220 вольт. Сила тока 25 ампер. Мощность это произведение силы тока на напряжение. 220*25=5500 Вт= 5.5 КВт.

однофазный 6 – 7 не более а трёх по 6 – 7 на каждом полюсе!

На пять киловат смело расчитывайте. Это не предел. Про пусковые токи не забывайте.

может и один ватт выдержит я измерял величину броска тока при включении обычного трасформатора ЛАТРа так вот он потребляет на холостом ходу без нагрузки ток 70 ма а бросок тока в момент включения 140 ампер и автомат вышибало

сам автомат сможет выдержать как минимум 4300 А и не сгореть! а вырубается, когда нагрузка свыше 5500 Ватт. ( 5.5 Квт )

Печку на 1000ватт чайник 2000ватт лампочек примерно 5 шт по 200ватт в итоге 1000ватт стиралку 1000 ватт. Ну и там помелоче зарядник и тому подобное мало мощное. и получится 5000 ватт ну и там еще про запас тебе.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
• Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Сколько Ватт в киловатте. 1 киловатт сколько Ватт

Международной системой измерения единиц (СИ) для измерения мощности предусмотрена единица, которая называется Ватт. Своим названием эта единица обязана шотландско-ирландскому механику-изобретателю Джеймсу Уатту, создавшему универсальную паровую машину.

В качестве единицы измерения мощности Ватт начал использоваться с 1882 года. До этого для большинства расчетов применялись лошадиные силы, которые были введены Джеймсом Уаттом.

С точки зрения физики мощность представляет собой скорость расхода энергии.

Сколько ватт в киловатте

Для измерения мощности очень часто используется единица киловатт (кВт). Точно также, как и для других физических величин, приставка «кило», кратная тысяче, предусматривает умножение значения физической величина на одну тысячу.

Таким образом, в одном киловатте тысяча ватт (1 кВт = 1000 Вт) – для переведения киловатт в ватты нужно значение мощности умножить на тысячу – перенести знак запятой вправо на три цифры в значении мощности в киловаттах.

Небольшой пример, сколько ватт в киловатте:

1. 1.25 кВт = 1250 Вт;
2. 0.1 кВт = 100 Вт;
3. 2.097 кВт = 2097 Вт;
4. 0.0001кВт = 0.1 Вт;
5. 10.5 кВт = 10500 Вт.

Иногда мощность, выраженную в ваттах, необходимо перевести в киловатты. Это делается также очень просто. Нам известно, что ватт – это одна тысячная киловатта, поэтому для перевода в ватты значение мощности в киловаттах следует разделить на тысячу.

Другими словами, знак запятой в значении мощности нужно перенести влево на три цифры.

Например:

• 1599 Вт = 1.599 кВт;
• 4 Вт = 0,004 кВт;
• 10 Вт = 0,01 кВт;
• 67000 Вт = 67 кВт;
• 0.1 Вт = 0,0001 кВт.

Существует такое понятие, как киловатт-час. Эта системная единица применяется для измерения совсем другой физической величины. В киловаттах измеряется мощность – мера количества энергии, потребляемого электроприбором в единицу времени. Другими словами мощность – это энергия, разделенная на время.

В киловатт-часах (ватт-часах) измеряется количество работы, выполняемой прибором за один час. Для того, чтобы понять, как зависят между собой эти две величины, можно рассмотреть на работе любого электроприбора. Возьмем обычный телевизор, потребляемая мощность которого составляет 250 Вт.

Допустим, вы посмотрели телепередачу длительностью ровно один час. В течение этого времени телевизор израсходовал 250 Вт * 1 час = 250 Вт*ч или 0.25 кВт*ч электрической энергии. Если же телевизор проработает четыре часа, то в течение этого времени он потребит 1000 Вт*ч (1 кВт*ч) (250 Ватт х 4 часа).

Нетрудно догадаться, что обычная стоваттная лампочка потребит 1 кВт*ч электрической энергии в течение 10 часов.

Как перевести киловатты в лошадиные силы?

В 1784 году английским изобретателем – механиком Джеймсом Уаттом был построен универсальный паровой двигатель. Чтобы оценить его мощность, автор изобретения воспользовался термином «лошадиная сила».

Согласно одной из легенд, Ватт наблюдал, как лошади работают на угольной копи, вытаскивая корзины с углем через систему блоков. С точки зрения физики, лошади развивали определенную мощность.

Ватт определил, что одна лошадь в течение одной минуты в среднем поднимала 150 килограммов угля с 30-метровой глубины. Изобретатель принял мощность, необходимой для выполнения такой работы, равной одной «лошадиной силе» (hp – horse power).

Позже возникло целое семейство самых различных лошадиных сил. Но с 1960 года на смену «лошадиной силе» пришла другая единица мощности, на сегодняшний день практически ее заменившая.

ХІ Генеральной конференцией по мерам и весам была утверждена единая международная система единиц СИ, которой предусматривается измерение мощности в ваттах.

Несмотря на то, что октября 1960 года лошадиные силы стали «устаревшими внесистемными единицами», они успешно применяются в некоторых отраслях, например, в автомобилестроении.

Похожие материалы на сайте:

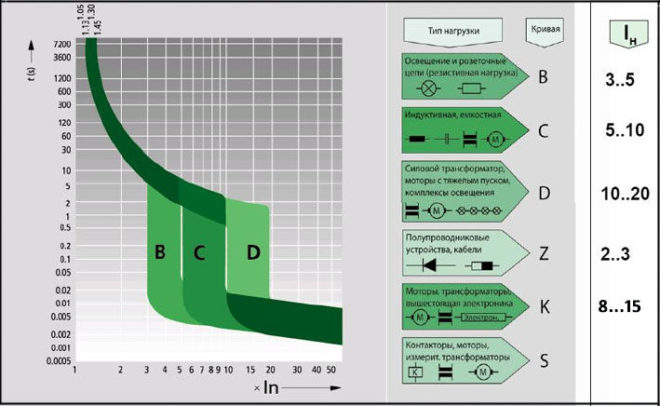

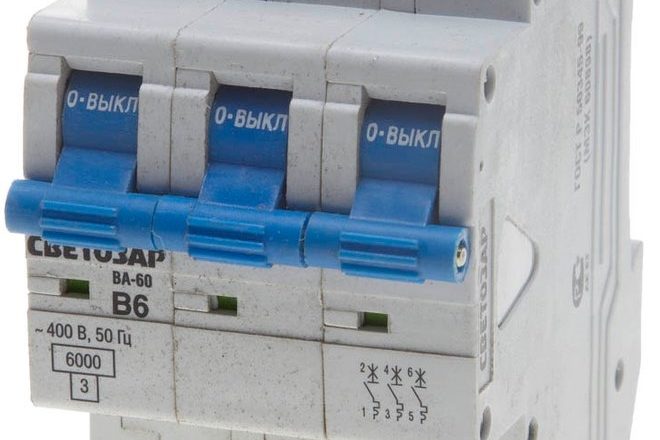

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

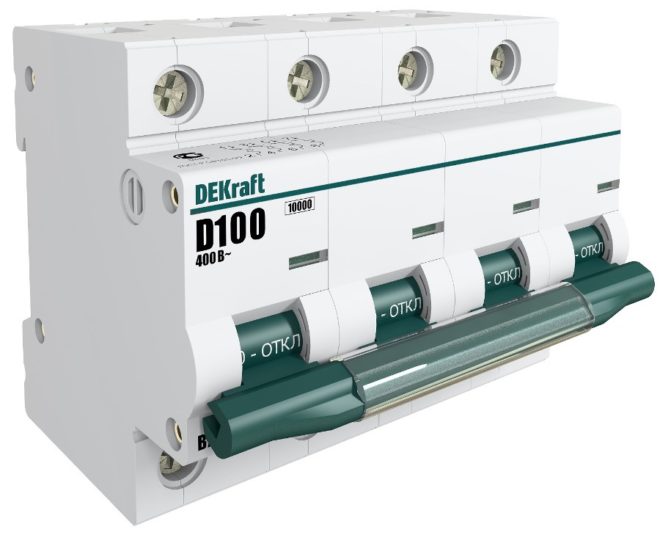

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

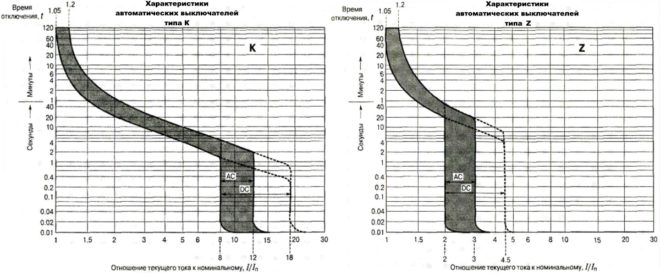

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:
