Датчики температуры наружного воздуха

Как происходит взаимодействие датчика с котлом

В зависимости от модели котла, существует 2 способа взаимодействия: напрямую и через комнатный термостат.

Подключить датчик температуры напрямую можно лишь к моделям котлов с наличием такой возможности (соответствующая автоматика и клеммная колодка/разъем на котле), о такой возможности сообщается в технических характеристиках модели. Например, возможность подключения термодатчиков имеют такие модели, как: линейка Baxi ECO Four, линейка Baxi LUNA-3, Buderus Logamax U072, Viessmann Vitopend 100-W и большинство других современных моделей газовых котлов.

Подключение внешнего управления напрямую поддерживают и электрические, а также твердотопливные котлы.

Если котел имеет простую малофункциональную автоматику, внешний датчик лучше подключить через электронный комнатный термостат с возможностью программирования. Программирование работы котла позволяет задать шаблон работы системы отопления, например, снизив температуру до 15 градусов на рабочее время, когда хозяев нет дома, что позволит существенно сэкономить на отоплении, вне зависимости от вида используемого топлива. Стоимость хорошего термостата порядка 1 500-3 000 руб., но окупается он, при грамотном использовании, за несколько месяцев эксплуатации.

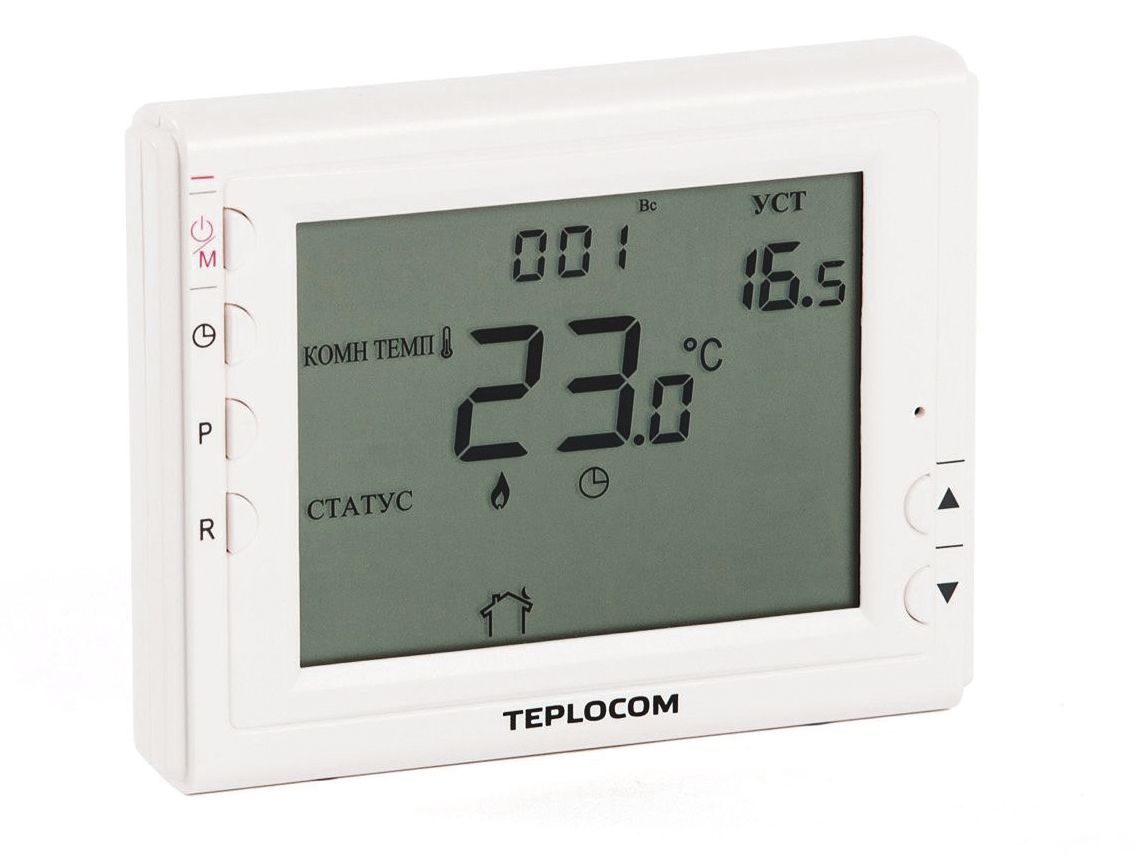

Пример комнатного программируемого термостата (модель – Teplocom TS-Prog-2AA8A).

Комнатный термостат уже имеет встроенный датчик температуры, измеряющий температуру в помещении, в котором он установлен. Чтобы реализовать погодозависимое управление, необходимо докупить универсальный уличный датчик температуры. Терморегуляторы, уже имеющие в комплекте датчик уличной температуры, продаются крайне редко. Однако зачастую в комплекте поставки имеется термодатчик для теплых полов.

Датчик уличной температуры BAXI KHG 71406211

Бакси является итальянской компанией, производящей отопительное оборудование и сопутствующие товары уже более пятидесяти лет. В 2002 году они открыли официальное представительство в Российской Федерации, благодаря чему мы можем по достоинству оценить уровень и качество их продукции. Котлы, бойлеры, водонагреватели и аксессуары к ним — занимают достойную нишу на рынке в данной области.

Детектор для измерения температуры воздуха на улице выполняет сбор тепловых данных о воздухе вне помещения, которые затем передает в терморегулятор котла отопления, благодаря чему тот настраивает оптимальные температурные показатели в комнатах.

Как и большинство термодатчиков (но не все, само собой) этот являет собой терморезистор с отрицательным коэффициентом температуры.

Перечень моделей отопительных котлов, к которым подходит данный прибор:

SLIM и SLIM HPS;
ECO Four и 5 Compact;
NUVOLA 3 и 3 Comfort;
LUNA 3 и 3 Comfort;
MAIN Four и MAIN 5;
FOURTECH.

Если нет возможности приобрести устройство именно этой модели, существует его полный аналог, который называется B 57861-S – точно такой же отрицательный термистор с показанием сопротивления равным 10 кОм.

Некоторые умельцы в состоянии собрать термодатчик внешней температуры самостоятельно, доказательством чему является огромная масса описаний и видеоинструкций, показывающих подробный процесс сбора и доказательства работоспособности данного прибора. Без каких бы то ни было навыков таким, конечно, заниматься не стоит, так как сбор и подключение терморезистора связаны с тонкой проводкой, а это всегда риск.

Датчик уличной Baxi

Некоторые пробуют собирать приборы с целью экономии. Это неудивительно, ведь стоимость готового устройства в разы превышает суммарную цену набора запчастей для сбора датчика с нуля. Но не стоит за это браться,, не имея представления и принципах работы с подобными системами, иначе попытка сэкономить обернется гораздо большими тратами в результате некомпетентных манипуляций и поломок, к которым они могут привести.

Принцип измерения температуры кабельной линии

Оптическое волокно, интегрированно в
конструкцию кабельной линии и расположенно,
обычно, в зоне экрана, под внешней оболочкой.
В него лазером периодически излучаются диагностические
импульсы и при помощи измерительного прибора
регистрируется обратный
отраженный поток света.

При изменении параметров
встроенного в кабель оптического
волокна, возникающих под
воздействием температуры, для
каждого конкретного участка
кабельной линии определяется величина локальной
температуры.

Локальная температура на
каждом конкретном участке
кабельной линии рассчитывается с
использованием разницы во
времени между моментом времени
получения отраженного от каждого
участка импульса и моментом
излучения лазерного импульса в
оптическое волокно. Зная скорость
распространения света в
измерительном оптоволокне,
можно с высокой точностью
рассчитать место, которому соответствует спектр
отраженного оптического сигнала.

Как выбрать выносной термодатчик

Выбор зависит от того, как датчик будет взаимодействовать с котлом: напрямую или через термостат.

Подключаемый напрямую к котлу

Здесь выбор невелик: как правило, это 1-3 модели, разработанные тем же производителем, что и котел. Их совместимость с конкретными моделями или линейками моделей котлов указана в технических характеристиках и инструкции. Кабель для соединения термодатчика с котлом (обычно двухжильный с сечением от 0,5 мм2) необходимо докупать отдельно. Точные требования к сечению и сопротивлению указываются в инструкции датчика.

Подключаемый к термостату

Внешний датчик температуры для термостата Gira 130200.

В редких случаях уличный датчик идет в комплекте с комнатным термостатом, но чаще всего в комплекте прилагается датчик для измерения температуры теплых полов. Для учета уличной температуры к термостату подключают универсальные уличные датчики температуры: от Gira, Tim, Shuft (ATF2-NTC10K) или Теплолюкс (TST02)

Здесь важно обратить внимание на:

диапазон измеряемых температур – например, у Теплолюкс TST02 он от +5 до +45°С, что неприменимо в холодное время года;
степень влагозащиты;
точность измерения/погрешность – допустимой считается погрешность в +-1°C, хорошим результатом – +-0,5°C;
длинна кабеля – как правило, кабель длинной 2-6 м уже соединен с термодатчиком.

Диагностика по температуре кабельной линии системой «ASTRO»

Оперативное определение температурного
профиля кабельной линии позволяет
обслуживающему персоналу эффективно
эксплуатировать линию, используя:

Метод контроля температуры по
оптическому рассеянию в отраженных
сигналах, позволяет проводить
оперативное измерение температурного
профиля на кабелях, имеющих большие
длины, до 16 км. Это дает
возможность при помощи одного прибора
контролировать протяженные объекты
или несколько объектов сразу, включив их
последовательно.

Знание температурного профиля
кабельной линии позволяет
оптимизировать ее загрузку, рационально учитывать
реальные климатические условия и локальные
особенности пролегания всех участков кабельной
линии.

Поскольку оптоволоконной системой
производится измерение температуры под оболочкой
кабельной линии, в программном
обеспечении мониторинга производится перерасчет
на температуру токоведущей
жилы кабеля, определяется
переходный процесс нагрева при
скачке нагрузки

Особенно важно
это для определения технической
возможности передачи по
кабельной линии дополнительной
мощности, с учетом наиболее
нагретого участка кабеля.

При помощи системы
«ASTRO» можно
определять места
возникновения и
оценивать степень развития дефектов,
сопровождающихся локальным разогревом
отдельных участков контролируемой
кабельной линии.

Можно оперативно проводить определение
мест обрыва кабельной линии после возникновения
фатальных дефектов или аварийных динамических
воздействий на кабель.

Система «ASTRO» является важным составным
элементом системы мониторинга
высоковольтных кабельных линий. Наиболее
эффективной для этих целей является комплексная
система оперативного мониторинга и диагностики
состояния высоковольтных кабельных линий, которая
включает в себя несколько подсистем.

Примером комплексного подхода к мониторингу
кабельных линий является система «КМК» (Комплексный Мониторинг Кабельных линий) фирмы
«Димрус», которая включает в себя:

Систему температурного мониторинга
кабельной линии на основе использования
оптического волокна, например, марки «ASTRO»,
являющуюся подсистемой контроля режимов работы
и технологических параметров линии.
Систему регистрации и анализа частичных
разрядов в изоляции кабельной линии, например,
типа «CDR» (фирмы «DIMRUS»), являющуюся
диагностической подсистемой. При помощи этой
подсистемы удается максимально эффективно
выявлять зарождающиеся дефекты в изоляции
кабельной линии на ранних стадиях их развития, что
невозможно сделать при помощи системы
температурного мониторинга.
Систему контроля емкостных и уравнительных
токов в экранах контролируемой кабельной линии.
Благодаря знанию текущих величин этих токов можно
более корректно прогнозировать возможное
увеличение нагрузки на кабельную линию.

Назначение и устройство термодатчика

На заводе-производителе автоматика газового котла настраивается на функционирование при самых низких температурах внешней воздушной среды, но температура на улице ежедневно может меняться. Приходится постоянно регулировать работу отопительного оборудования. Чтобы не выполнять этот процесс вручную, подключается датчик уличной температуры котла.

Термодатчик позволяет регулировать нагрев теплоносителя в зависимости от температуры воздуха на улице. Благодаря этому, котел будет работать периодически, а не постоянно. Такой режим работы приведет к экономии газа, произойдет снижение затрат на отопление.

В большинстве случаев устройство имеет простую конструкцию. В его состав входит:
