Промышленный обогрев протяженных трубопроводов с помощью скин-систем

Выбор кабеля по мощности и производителю

Внутренний самогреющийся кабель для подогрева водопровода по типу использования делят по показателям мощности.

В момент приобретения греющего кабеля для водопровода, нужно потребовать у продавца предоставить информацию по расходу кабеля на 1 метр трубопровода (предоставляется производителем для каждой мощности).

Для использования в бытовой магистрали небольшой протяженности лучше ставить маломощный комплект для подогрева. К примеру, для загородного дома и коттеджа для подогрева используют мощность  5 до 25 Вт/м. Но опять же, тут все индивидуально.

На важном магистральном направлении для подогрева ставят кабельную систему с высокой мощностью. Перед тем, как монтировать такую систему, следует знать, что мощность в проводе для подогрева подбирается в соответствии с диаметром и протяженности магистральной линии

Но, расход электроэнергии для подогрева в данном случае будет ощутимым.

Смотреть видео

Самой высокой популярностью у специалистов пользуются товары «Raychem» (Германия). Эта торговая линейка представлена разнообразными моделями, которые применяют не только на промышленных предприятиях, но и в бытовых трубопроводах.

Любой комплект кабеля, который предлагает данный производитель, отличается более высокой ценой, чем аналогичные варианты от других изготовителей. Но это полностью компенсируется качеством продукции.

Так же профессиональные мастера в линейку товаров высокого качества причисляют российскую компанию «Юлмарт», которая быстро завоевала популярность у потребителей.

Особого внимания заслуживает комплект для обогрева труб «Underlux» производства Германии. Этот комплект, который предназначенный для прокладки внутри сети, и чаще всего применяют в быту.

Данная система получила заключение экспертов о гигиенической безопасности, что является свидетельством того, что его разрешают ставить в сеть, подводящую питьевую воду. Температура нагревания комплекта «Underlux» по всей протяженности находится под постоянным контролем.

Производить монтаж продукции «Underlux» не составляет труда. Это делают при помощи фитингов, изготовленных методом литья. Основное достоинство этого саморегулирующегося устройства заключается в возможности самостоятельно менять параметры работы, зависимо от окружающей температуры.

Это преимущество обеспечивает длительную и надежную работу. Комплекты, которые предоставляет данный производитель, отличаются высоким КПД работы и возможностью экономить электроэнергию. Их можно ставить в водопроводную и сливную систему, в водостоки и т.п.

Обзор различных производителей можно продолжать еще долго. Главное, что нужно сделать при выборе, это внимательно изучить плюсы и минусы предлагаемых вариантов. Так же, к каждой модели прилагается инструкция от изготовителей. Ее тоже необходимо внимательно изучить перед работой.

Смотреть видео – утепление водоснабжения от траншеи до дома

Купить хороший и качественный продукт можно у многих производителей, но при этом лучше обращаться в проверенную компанию. Если возникают трудности с определением количества приобретаемого провода, то сделать такой расчет помогут консультанты.

Они, кроме этого, помогут выбрать подходящий товар по сходной цене. К слову, необходимо добавить, что лучшим местом для покупки электропровода для труб считается строительный гипермаркет «Леруа Мерлен». Здесь всегда есть большой выбор товаров, отличающихся высоким качеством и приемлемой стоимостью.

Расчет использования кабеля подогрева

Кабель подогрева водопровода используется для того, чтобы вода не замерзала при минусовой температуре окружающей среды на участках, проходящих по улице. Обогревательный кабель не используется для размораживания трубопроводов с замершей жидкостью, поэтому так важен правильный расчет используемой мощности и монтаж, рекомендованный производителем ENSTO.

необходимо включать в тот момент, когда температура окружающего воздуха снижается до 5 °С, потому что в этот период возможно дальнейшее похолодание, при котором система подогрева водопровода будет защищать его от замерзания. При включении подогрева уже при минусовой температуре, понадобится время, чтобы оттаяла уже замершая жидкость, в период которого напор в данном водопроводе будет снижен.

Если водопроводная труба установлена на улице или в помещении, которое не отапливается, то в этом случае необходимо использовать теплоизоляцию, которая позволит снизить потребление электроэнергии и возможность промерзания трубопровода в случае сильных морозов.

Монтажная длинна кабеля, способная защитить 1 метр водопровода от замерзания рассчитывается с учетом диаметра трубопровода, установленной теплоизоляции и предполагаемой минимальной температуры воздуха.

При длине равной длине трубы монтаж отопительного кабеля можно осуществлять внутри или по поверхности трубы.

При необходимой длине более 1 метра на 1 погонный метр трубы обогревательный кабель размещается только на поверхности. Если данные вашего трубопровода не соответствуют расчетным данным в таблице, то необходимо проконсультироваться у поставщика.

Руководство по проектированию и комплектующие изделия для обогрева трубопроводов

1. Выбор кабеля

Конструкция

1. Медная жила (1,2 мм2)
2. Саморегулируемый греющий элемент
3. Электроизоляция из модифицированного полиолефина (FS-C-2X: фторополимер)
4. Оплетка из луженой меди
5. Защитная наружная оболочка из модифицированного полиолефина

Защита трубопроводов от замерзания, макс. рабочая температура 65°C

Защита трубопроводов от замерзания, макс. рабочая температура 95°C и поддержание температуры для металлических сливных труб с жирными сточными водами

Выбор теплоизоляции

Защита трубопроводов от замерзания для температур до 20°C

Греющие кабели для обогрева трубопроводов FS-A-2X и FS-B-2X подходят для труб из любого материала (медь, нерж. сталь, пластик, композитные материалы или трубы с резьбой) без ограничений. Для пластиковых труб необходимо использовать алюминиевую крепежную ленту ATE-180. Греющие кабели в системах обогрева труб следует закрывать крепежной лентой по всей длине кабеля. Коэффициент теплопроводности теплоизоляции равен 0,035 Вт/(м·K) или ниже.

Важное замечание: греющие кабели для обогрева трубопроводов с фторополимерной защитной оболочкой (например, BTV2-CT) должны использоваться для солвентосодержащей, смешанной и/или битумной теплоизоляции. Поддержание температуры (40°C) труб с жирными сточными водами

Поддержание температуры (40°C) труб с жирными сточными водами

Кабели FS-C-2X могут использоваться только для обогрева труб с допустимой воздействия 90°C и выше. Для пластиковых труб необходимо использовать термостат с регулированием по температуре обогреваемой поверхности (типа AT-TS-14 или RAYSTAT-CONTROL-10) с уставкой примерно 40°C.

2. Расчет длины греющего кабеля для обогрева трубопровода

• Греющий кабель монтируется на трубопровод прямыми участками
• На коротких отводах (до 3 м) греющий кабель может монтироваться петлей вместо Т-разветвления

Общая длина обогреваемой трубы+ около 0,3 м на подвод питания+ около 1,0 м на разветвление+ около 1,2 м на узел разветвления на 4 цепиПри наличии дополнительных источников теплопотерь (задвижки более 2” и трубные опор без теплоизоляции) необходима дополнительная длина кабеля (около 1 м)= необходимая длина греющего кабеля

3. Устройства электрической защиты

• Количество и номинал предохранителей определяется общей длиной электрической защиты греющего кабеля
• Необходимо использовать УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА; макс. 500 м греющего кабеля на УЗО
• Подвод питания к греющим кабелям должен выполняться в соответствии с местными стандартами и техническими нормами
• Подвод питания к греющим кабелям должен производиться аттестованным монтажником
• Необходимо использовать автоматические выключатели типа «С»

Максимальная длина цепи обогрева трубопровода рассчитана исходя из минимальной температуры пуска 0°C, 230 В переменного тока.

4. Оборудование

Электрообогрев магистральных трубопроводов

15-летний опыт специализированного проектного отдела позволяет на высоком уровне выполнять проектно-конструкторскую документацию. Нашими специалистами определяется состав системы обогрева магистральных трубопроводов, производится расчет количества кабеля и комплектующих и выбирается оптимальная схема монтажа.

Для магистральных трубопроводов свыше 8 км применяются системы подогрева «СКИН-эффект»:

• до 15 км – система подогрева «СКИН-эффект», запитка с одной стороны
• до 25-30 км – система подогрева «СКИН-эффект», запитка с двух сторон или в промежуточной точке трубопровода.

СКИН-система ИРСН 15000 – уникальная индукционно-резистивной система нагрева, позволяющая поддерживать температуру на трубопроводах любой длины. Максимальная длина трубопровода, обогреваемого с нашей помощью СКИН-системы, составляет около 40 км (Уренгойское ГКМ, ОАО «ГАЗПРОМ»).

   Состав СКИН-системы электрообогрева:

1. Подсистема электрообогрева состоит из нагревательного элемента, состоящего из следующих компонентов:

• Тепловыделяющий элемент: труба из низкоуглеродистой стали диаметром 20–60 мм с толщиной стенки 3–4 мм
• Токонесущий проводник: специальный проводник, устойчивый к воздействию высокого напряжения (до 5кВ), к тепловым нагрузкам (до 200°С) и механическим нагрузкам при монтаже
• Антикоррозионная защита скин-нагревателя: эпоксидное покрытие (по требованию заказчика)
• В зависимости от требуемой мощности обогрева и длины трубопровода на транспортную трубу могут быть установлены один, два или три нагревательных элемента.

2. Подсистема контроля и управления позволяет поддерживать и контролировать необходимый температурный режим трубопровода и выбирается в соответствии с требованиями заказчика.

3. Подсистема электропитания выполняется в виде комплектной трансформаторной подстанции (КТП), включающей в себя распределительные ячейки высокой и низкой частоты, специализированный симметричный трансформатор. КТП размещается в специальном обогреваемом и освещаемом контейнере. По желанию заказчика КТП оснащается пожароохранной сигнализацией и системой охлаждения.

Описание компонентов систем электрообогрева вы можете посмотреть здесь (раздел «Продукция»).

Подробное описание СКИН-систем смотрите здесь.

———————————————————————————

Получить консультации по вопросам проектирования Вы можете по тел.   +7 (3452) 69-99-69, 69-97-07

Начальник отдела проектирования – Махметова Ирина Аркадьевна (доб. 8362)

оставить заявку

Греющие кабели для устройства электрообогрева

Электрообогрев

Для противостояния тепловым потерям трубопровода по всех их длине или непосредственно внутри монтируются специальные нагревательные кабеля, номинальная погонная мощность которых равна или превосходит величину тепловой потери аналогичной длины обогреваемой трубы.

Нагревательный кабель представлен в двух видах:

• резистивный (нагревающая лента);
• саморегулирующийся.

При выборе того или иного типа греющего элемента необходимо руководствоваться общими принципами. Например, гарантийный срок изделия должен быть не менее пяти лет. Линейная мощность рабочего кабеля должна колебаться в пределах 28 В/м при температуре 50 С. Внешняя оболочка провода, особенно саморегулирующего, всегда имеет защиту от ультрафиолетового излучения.

Об основных характеристиках кабелей и их различиях далее в статье.

У греющего кабеля для трубопроводов имеется ряд преимуществ:

• Позволяют снизить стоимость затрат на электроэнергию;
• Позволяют регулировать длину секции на месте монтажа (т.е. его можно обрезать нужной длины);
• Имеют возможность укладки кабеля в нахлест.

Cаморегулирующиеся кабели серии TS-HEAT

Для трубопроводов длиной более 400 м. оптимальным решением по обогреву являются одножильные и трехжильные резистивные нагревательные кабели серии RTS и LTS. Такой кабель одновременно греет и питает линии. Такой кабель имеет ряд преимуществ, таких как простота конструкции, невысокая стоимость, по сравнению с саморегулирующимися кабелями, но одним из недостатков является секция строго заданной длины и это стоит учитывать еще на стадии проектирования системы. Такие кабели подойдут, когда температура поддержания составляет до 260°С.

В случае, если рабочая температура должна составлять до 450°С применяют кабель в минеральной изоляции, способный выдерживать высокую температурную нагрузку, благодаря своей оболочке.

Группа компаний «Тепловые системы»
Для первичной оценки мощности и стоимости системы электрообогрева предлагаем заполнить опросные листы и направить нам для оценки. Специалисты компании обладают колоссальным опытом реализации «под ключ» систем электрообогрева как для конечного Заказчика, так и для генерального подрядчика различных сфер деятельности, в том числе: нефтегазовая, химическая, пищевая, энергетика и т.д.

Подсказки по расчету

Чтобы все работало отлично, важно не только купить добротный материал и правильно его установить, а и грамотно рассчитать, какая мощность требуется, чтобы секции не замерзли

Итак, запоминайте базовые факторы, которые следует брать во внимание в процессе расчета теплопотерь сети:

• особенности климата;
• диаметр конструкции;
• место монтажа сети;
• тип устанавливаемых труб;
• коэффициент теплопроводности и толщина утеплителя.

Используйте такой калькулятор расчета обогрева труб.

Величина теплопотерь = (длина конструкции * коэффициент теплопроводности * 3,14 * 2 * (внутренняя температура — наружная температура) / (диаметр конструкции с теплоизоляцией / диаметр трубы)) * 1,3

Устройство для внутреннего обогрева труб

Теплоизоляционные материалы InWarm

Рис.3. Теплоизоляционные материалы InWarm.

На сегодняшний день, для оказания услуг самого высокого класса и полного удовлетворения потребностей заказчика по обеспечению стабильной работы промышленных и архитектурно-строительных объектов, в марку InWarm входят три основных типа теплоизоляционных материалов InWarm Wool, InWarm Flex, InWarm Foam, а также термоэкранирующие мембраны Reform Industrial, выполненные на основе синтактной пены (рис. 3).

Покрытие Reform способно в тонком слое (2-4 мм) позволяет снижать плотность тепловых потоков, эффективно смещать точку росы (температуру, при которой конденсируется влага из воздуха) в сторону увеличения, отражать ультрафиолетовое излучение. Эти свойства позволяют материалу стать барьером между теплом и холодом.

Термоэкранирующие мембраны (ТЭМ) используются как в качестве дополнительного материала, предохраняющего оборудование, трубопроводы от коррозии, так и в качестве материала, усиливающего свойства теплоизоляционных систем.

Каждый теплоизоляционный материал обладает своими свойствами и характеристиками, определяющими его область применения.

На рис. 4 показана диаграмма температур применения различных теплоизоляционных материалов.

От технических свойств теплоизоляционного материала напрямую зависят параметры системы электрообогрева, ее конфигурация и энергопотребление. Выбор оптимальной толщины тепловой изоляции одновременно подразумевает и оптимизацию конфигурации системы электрического обогрева и является важнейшей задачей при проектировании.

С увеличением толщины теплоизоляции увеличивается ее расход (рис.5) и капитальные затраты на сам материал и на его монтаж. Одновременно снижается мощность системы обогрева, что дает снижение капитальных затрат на систему питания и, главным образом, уменьшаются эксплуатационные расходы на электроэнергию.

Для конкретного случая необходимо выполнить целый ряд расчетов, чтобы найти наиболее оптимальное и эффективное решение.

Проектирование любой системы электрообогрева это многофакторная задача. Выбор марки и необходимого количества нагревательного кабеля начинается с проведения теплотехнического расчета, для выполнения которого требуются сведения о типе обогреваемого объекта и его конструктивных особенностях, о характеристиках и конструкции теплоизоляции, а также понимание технологического режима и параметров перекачиваемого продукта.

Мы являемся специалистами в области проектирования как СЭО, так и теплоизоляции, и всегда можем порекомендовать заказчику тип и параметры теплоизоляционного покрытия, наиболее оптимальные для решения конкретной поставленной задачи.

Рекомендации и монтажные инструкции

Закрыть водопровод теплоизоляцией не так сложно, как подключить греющие кабели, поэтому рассмотрим технические нюансы монтажа, касающиеся именно электрооборудования.

Наружный монтаж греющего кабеля

Крепление вдоль наружной поверхности трубы часто практикуется, когда нужно обогреть открытые участки водопровода, расположенные в цоколе, подвале, кессоне.

Зафиксировать провод на трубе можно двумя способами:

• протянуть вдоль поверхности по всей длине;
• обмотать спиралью.

Первый вариант более экономичный и практичный, если мощности кабеля хватит для обогрева трубы. На особо холодных участках можно применить второй способ, но расход провода увеличится.

Крепление происходит в следующем порядке:

Это наиболее простой в монтаже способ крепления греющего кабеля.

Рекомендации по устройству:

1. Чтобы обогреть полипропиленовую трубу водопровода диаметром до 32 мм, достаточно закрепить кабель вдоль одной стороны – какой именно, не имеет значения. Однако если потребуется утеплить канализацию, провод фиксируется исключительно снизу.
2. Если существует выбор утеплителя, то нужно взять более толстый. Перегрев саморегулирующемуся кабелю не грозит, зато теплопотери значительно снизятся. Чем толще «шубка», тем меньше самрег будет трать электричества, тем больше экономия.
3. Алюминиевая самоклейка – лучший материал для крепления к трубе. Акриловый клей не разрушается под воздействием тепла, которое равномерно распределяется по всей обогреваемой поверхности.
4. Солнечные лучи разрушают некоторые виды утеплителя и креплений, поэтому для открытых участков лучше подбирать черные хомуты и скотч, не реагирующий на у/ф излучение.

Если кабель крепить не по прямой, а спиралью, то утепление будет происходить по тому же принципу – надевание «шубки» и закрепление хомутами. Без утеплителя часть энергии потратится впустую, на обогрев воздуха.

Нюансы подключения саморегулирующегося кабеля

Тянуть провода к трубе от щитка нецелесообразно, поэтому самрег подключают к кабелю питания, который, в свою очередь, просто при необходимости включают в розетку. Для работы потребуется строительный фен, нож, комплект термоусадочных трубок для обжима и гильз для соединения контактов.

Следует помнить, что электрическое оборудование во влажной среде становится более опасным, поэтому герметичности нужно уделить особое внимание. Фотоинструкция по подключению:

Фотоинструкция по подключению:

Как видите, сложностей при внутренней установке кабеля нет, просто все манипуляции надо выполнять очень аккуратно и последовательно.

При выборе кабеля питания необходимо учитывать расположение розетки. Если она находится рядом с трубой, можно купить самое короткое изделие, но чаще приходится приобретать 4-5-метровый шнур.

Осталось обжать конец самрега:

С герметично обработанным концом кабель полностью готов к эксплуатации. Чтобы водопроводная труба не замерзала, остается закрепить самрег по всей длине магистрали, утеплить его и вставить вилку в розетку.

В некоторых случаях установка наружного кабеля считается неудачной, например, если он проходит через плиты перекрытия или бетонные блоки скважины. Тогда применяют внутренний монтаж.

Если для наружного обогрева лучше использовать изделие плоского типа, то для внутреннего подходит специальный кабель с круглым сечением и особо надежной гидроизоляцией.

Схема монтажа греющего кабеля внутри трубы. Для установки необходим тройник, комплект сантехнической оснастки и сальниковый узел с уплотнителем из резины

Внутренний монтаж греющего кабеля требует особой осторожности и соблюдения некоторых правил. Например, нельзя проводить шнур через узлы, где с внутренней стороны выступают резьбовые соединения – острые края могут повредить защитную оболочку

Полезные рекомендации

Система обогрева трубопровода

Трубы, на которых будет в дальнейшем установлен нагреватель для них, необязательно размещать ниже глубины промерзания грунта. Чтобы исключить теплопотери будет достаточно покрыть конструкции изоляционным слоем.

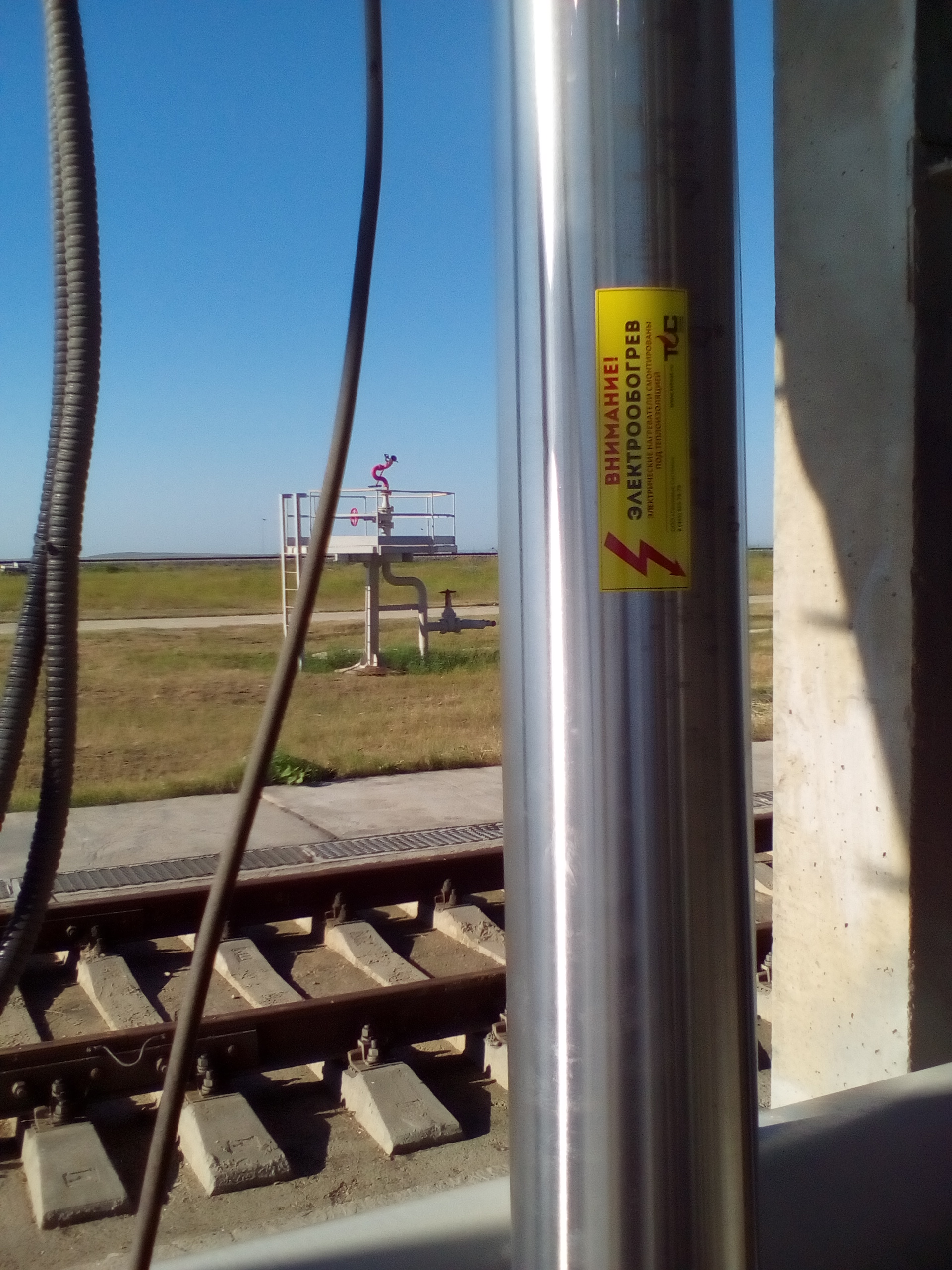

Обязательно нужно делать отметки не только непосредственно на самом трубопроводе, но и возле траншеи. Таблички с надписью будут извещать о том, что здесь установлены греющие кабели.

Не стоит проводить монтаж провода, если температура окружающей среды достигла –15 градусов. Ведь во время установки нужно изгибать кабель, диаметр которого  должен составлять не менее 6 диаметров самого электропровода.

В случае если система обогрева монтируется на объект для защиты от промерзания, следует обязательно снабдить ее специальным устройством защитного отключения. Оно подбирается согласно правилам монтажа электрических установок.

Системы промышленного обогрева Thermon от «ТПМ-ЭНЕРГО»

Невозможно найти универсальный продукт, или систему, подходящую для решения абсолютно любой проблемы электрообогрева, как невозможно найти обувь  на все случаи жизни. Однако существует компания-производитель, которая предлагает полный спектр высококачественной  продукции для решения любой задачи, связанной с промышленным электрообогревом.

Эта компания – Thermon Manufacturing Company. Компания Thermon специализируется только на обогреве и успешно занимается этим уже более 60 лет.

«ТПМ-ЭНЕРГО» является официальным дистрибьютором компании Thermon в России и успешно продвигает ее продукцию на нашем рынке уже на протяжении многих лет. Опыт и профессионализм сотрудников «ТПМ-ЭНЕРГО» доказан уже на многих предприятиях по всей стране.

Мы работаем, основываясь на принципах качества, доступности и оперативности. Своим клиентам мы готовы предложить удобный график сотрудничества, выгодные условия оплаты и доставки, а также гарантировать использование качественного оборудования и привлечение к проекту высококлассных сотрудников.

Промышленный обогрев трубопроводов

Мы предлагаем широкий ассортимент резистивных и саморегулирующихся греющих кабелей Thermon для систем электрообогрева трубопроводов в промышленности

Промышленный обогрев емкостей

Для обогрева емкостей компания Thermon разработала и применяет уникальный продукт – высокотемпературные гибкие греющие панели, обеспечивающие оптимальный обогрев в любое время года

Промышленный обогрев бункеров

Cпециалистами компании Thermon была разработана сеть модулей для обогрева бункеров в зимнее время. Их особенность в надежном креплении непосредственно на поверхности бункера, что в процессе работы обеспечивает равномерное распределение тепла, и позволяет предупредить образование и налипание замерзших масс.

Системы управления промышленным обогревом

Компания Thermon предлагает широкий ассортимент оборудования для контроля и мониторинга систем промышленного обогрева, такого как термостаты окружающей среды, микропроцессорные контроллеры, и т.д.

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

1. Проводник из металла для подогрева.
2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
3. Внутренний слой изоляции покрывает защита из фторопласта.
4. Все проводники заключены в экран в виде сетки из меди.
5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же теплый кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в трубопровод с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

1. Надежная работа.
2. Высокая безопасность.
3. Возможность использования прогревочного кабеля как внутри внутри, так и на внешней части.
4. Простой монтаж и эксплуатация.
5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных прогревочных установок становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Системы промышленного электрообогрева обеспечивают:

1. Защиту от замерзания трубопроводов с водосодержащими продуктами
2. Предотвращение парафинизации нефтесодержащих продуктов путем поддержания в перекачивающем трубопроводе температуры выше температуры выпадения парафинов
3. Противоконденсационный нагрев
4. Поддержание заданной температуры технологического процесса
5. Защиту от образования снега и наледи на производственных площадках
6. Предотвращение скапливания породы, шлака и золы на стенках бункеров
7. Предотвращение вспучивания грунта под фундаментами морозильных и криогенных  установок.

Промышленный электрообогрев осуществляется при помощи различного вида электронагревательного оборудования и систем в зависимости от специфики  поставленной задачи. К такому оборудованию  относятся нагревательные панели, различные виды нагревательных кабелей, нагревательные модули, готовые предизолированные электрообогреваемые трубки,  или целые комплексные системы, включающие  множество составляющих.

Защита труб от замерзания

Электрообогрев труб, как уже было отмечено, является эффективным способом предотвращения замерзания трубопроводов. Компания «Профэлектрообогрев» предлагает надежные и простые решения, которые позволят забыть о размораживании трубопроводов. Защита труб от замерзания имеет множество преимуществ:

• Отсутствие наледей как в самих трубах, так и на них;
• Постоянное, беспрепятственное течение жидкости в трубопроводе;
• Возможность прокладывать трубы на любой глубине;
• Экономия на ремонтных работах после зимнего периода;
• Эффективное водоснабжение в любое время года и пр.

При разработке проектов по обогреву трубопроводов в строительстве мы используем следующие виды нагревательных кабелей:

• Производства компании Raychem(США);Саморегулирующиеся кабели: FS-A-2X, FS-B-2X, FS-C-2X, QTVR2-CT, QTV2-CT, BTV2-CT, BTV2-CR, XTV2-CT, KTV2-CT
• Саморегулирующиеся кабели: Powerheat PHT, Minitracer MTFJ, AluminiumFailSafe AFS, Freezstop Ultimo FSU, Freezstop Super FSS, Freezstop Regular FSR, Freezstop LITE FSLe, Freezstop MICRO FSM
• Производства компании «ССТ» Специальные Системы и Технологии (Россия)Саморегулирующиеся кабели: НТМ, НТА, НТР, ВТС, ВТХ, НТВ, VM2, VL2, VR2, VC2Нагревательные кабели постоянной мощности: LLS, СНФ

Обратим ваше внимание на то, что обогрев труб является не единственной нашей услугой, в перечень выполняемых нами работ также входят кровля, резервуары, площадки, пандусы и пешеходные переходы, ангары, ворота, морозильные камеры, обогрев резервуаров и многое другое. Отправить заявку на расчет стоимости Подобрать комплектацию

Отправить заявку на расчет стоимости Подобрать комплектацию

Электроподогрев водопроводных труб: два варианта

Схема действия такого способа утепления следующая:

• необходимый участок трубы оборачивается в электрический кабель;
• в идеале дополнительно оборачивается в теплоотражающую фольгу;
• кабель подключается к сети энергоснабжения;
• на протяжении морозного периода система находится в состоянии постоянного поддержания плюсовой температуры.

Уникальность такого способа проявляется в том, что кабель поддерживает необходимую температуру нагрева в прямой зависимости от температуры воздуха. Некое подобие автоматизированной подачи определённой температуры тепла. Помимо этого, специальный термостат включает систему при понижении температуры ниже 3 градусов тепла и полностью отключает её при повышении выше 13.

Способов утепления трубопровода нагревательным кабелем несколько:

Снаружи

• вдоль трубы в одну линию или несколько параллельных;
• вокруг по спирали с постоянным шагом, обеспечивающим сохранность расчётной мощности;
• волнистой линией вдоль. Такой метод укладки применяют в случаях, когда длина его велика для укладки в одну линию, но недостаточна для укладки в несколько линий или в спираль.

Внутри водопроводной трубы

это специальный комплект для ввода кабеля в водопровод, подходящий для подключения к трубам диаметром 1, 3/4 или 1/2. Он снабжён специальным покрытием, позволяющим применять его в системах с питьевой водой.

Если вами была применен обогрев при помощи электрокабеля, то глубина закладки водопроводных труб уже не имеет значения, ведь риск замерзания уже устранён.

Совет! Не следует забывать о вероятности отключения электроэнергии. Если у вас системы водоснабжения и отопления зависят от электричества, рекомендовано иметь дома страховочный электрогенератор.

Водопроводная труба с подогревом помимо защиты от замораживания ещё и защищена от образования конденсата.

Если же у вас нет возможности установить обогревательный кабель, мы подскажем вам, как изолировать водопроводную трубу другими способами.

Стекловата, минвата, вата из базальта

Различные марки и составы ваты для обёртывания являются самыми консервативными и широко практикуемыми материалами для теплоизоляции. Цена на них достаточно доступная, монтаж не составляет труда, материал выдерживает перепады температур и не теряет своих свойств на протяжении десятилетий.

Вспененный полиэтилен (пенополистирол)

Прекрасная альтернатива другим методам изоляции. Доступная цена, удобный монтаж, эстетичность внешнего вида, лёгкость и малогабаритность конструкции – делают материал максимально востребованным и охотно применяемым в широких потребительских кругах.

Это мягкая гибкая трубка из пенополистирола с внешним отражающим слоем из фольги и продольным разрезом для удобного и лёгкого вдевания водопроводной трубы в утеплитель. Материал является износостойким и гарантирует длительный срок эксплуатации, адекватно переносит перепады температур и влияние УФ лучей и осадков.

Скорлупы из пенопласта

Это своего рода чехлы для труб из пенопласта, представляющие собой две половинки в продольном сечении и являющиеся отличным теплоизолятором. Скорлупу крепят вокруг трубы при помощи скотча. А для изоляции в местах соединения фитингов предусмотрены фасонные скорлупы различной формы. Крепление производится вручную и не требует никаких специальных приспособлений. Пенопласт легко режется обычным ножом.

2 способ

Необходимость обогрева

Зачем нужна система обогрева труб? Ведь сеть состоит из железа, что с ней сделается? Так думают начинающие домовладельцы. Дело в том, что железо в данном случае – транспортирующая система, внутри содержится вода, которая даже при нулевой температуре превращается в лед. Замерзшая масса, увеличиваясь в объеме, способна повредить, а то и разорвать систему. Такая беда чревата, как финансовыми затратами на ремонт или прокладку новых коммуникаций, так и моральными потерями – из-за отсутствия нормального водоснабжения либо отвода канализации.

Важно сделать обогрев труб водоснабжения тем, кто обитает в условиях холодного климата, причем, заниматься этим нужно не после выпадения снега, а в процессе установки системы. Иначе после наступления морозов вы поковыряетесь в промерзшей почве и начнете с нетерпением ждать весну, чтобы вернуть в дом воду

Мороз иногда делает трубы непригодными для дальнейшей эксплуатации, но подобной беды можно избежать

Рекомендации по подбору кабеля, его мощности и способу монтажа

При длине трубопровода до 100 м применяются оба типа кабелей без использования распределительной сети. От 100 до 300 м – распределительная сеть требует установки, хотя ее стоимость при этом намного меньше стоимости всей обогревательной системы.

Системы труб длиной свыше 3 км требуют установки кабелей большого сечения или композитных комбинированных систем. Такие расстояния требуют дополнительных технических расчетов для выявления наиболее оптимального способа монтажа греющих элементов и их моделей.

Все виды кабелей можно использовать в температурном диапазоне 60-80 С. При этом достигаемая мощность составляет до 80 Вт/м. При температуре 100-200 С применимы только саморегулирующие провода, оснащенные фторопластовой матрицей.

Для условий 200-400 С единственным вариантом будут резистивные кабели в трубке из нержавеющей стали, изолированные минеральным или стекловолокнистым материалом. Такие системы применяются в нефтеперерабатывающей промышленности, в условиях производства и хранения мазута и битума.

Выводы и полезное видео по теме

Видео #1. Инструктаж по наружному монтажу:

Видео #2. Подробное описание внутренней установки:

Видео #1. Практическое применение в дачных условиях:

Если правильно подобрать способ утепления водопровода и выполнить монтажные работы с соблюдением правил, то проблем с трубами в зимний период не будет. Об утеплении магистрали, проложенной в грунте, следует позаботиться заранее, а открытые участки можно теплоизолировать в любое удобное время.

Хотите рассказать о том, каким способом утеплили водопроводную трассу на собственном загородном участке? Есть информация по выбору материала и технологии его укладки, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Список источников

• sovet-ingenera.com
• www.tsheat.ru
• profobogrev.ru
• vseproteplo.ru
• www.selfreg.ru
• trubanet.ru
• www.gidrarm.ru
• trubinfo.ru
• tpm-energo.ru
• tltprom.ru
• sst.ru
• gidotopleniya.ru
• trubsovet.ru
