Обогрев крыши: как сделать систему антилёд для водостока и кровли

Виды электрического кабеля

При выборе электрического кабеля для системы подогрева следует учитывать:

технические характеристики;
возможность изменения монтажной длины (кабель с фиксированной длиной сегментов сложнее в укладке);
специфику использования (рекомендации изготовителя относительно места монтажа).

Отечественные и зарубежные производители предлагают электрокабель различных видов:

резистивный;
бронированный;
зональный;
саморегулируемый.

Резистивный греющий кабель для кровли характеризуется фиксированной длиной секций, которая может составлять 10 – 200 метров. Выделяемая мощность – от 5 до 30 Вт/м. К преимуществам продукции относится доступная стоимость. Минусом является одинаковая теплоотдача по всей длине, в то время, как различные участки крыши требуют различного количества тепла. В результате на одних участках система будет работать вхолостую, а на других ее мощности не хватит для необходимого прогрева конструкции.

Бронированный электрокабель – достаточно новое изобретение. В отличие от резистивного имеет температуру нагрева до 150 °С и обладает повышенной механической прочностью. Применяется для монтажа на эксплуатируемых кровлях, так как укладывают греющий кабель такого типа на бетонную основу. В процессе можно корректировать длину сегмента в пределах 1-2 метров.

Зональный кабель главным образом предназначен для прокладки в водосточных трубах и желобах. Подобно резистивному, зональный характеризуется фиксированной мощностью теплоотдачи (до 200 Вт/м). При этом устройство греющих кабелей на кровле можно выполнять со свободной подгонкой по длине в процессе монтажа.

Саморегулируемый характеризуется способностью подстраиваться под окружающие условия. Теплоотдача варьируется в пределах 6-100 Вт/м и полностью зависит от количества наледи в районе укладки. Чтобы смонтировать систему обогрева крыши, саморегулируемую нитку можно укладывать отрезками любой длины – ограничивается только максимальная длина, которая составляет от 6 до 150 метров в зависимости от марки.

Система антиобледенения для кровли

Система обогрева крыши включает целый ряд устройств и комплектующих, в том числе:

греющий кабель с крепежными элементами для соответствующего типа кровли;
кровельная воронка с электроподогревом;
элементы снегозадержания, предотвращающие повреждение кабеля;
коммуникационные линии (силовые и информационные провода и т.д.);
датчики, терморегуляторы, органы автоматического управления системой.

Стоит ли греть водосток?

В зимние месяцы в большинстве регионов на территории нашей страны господствуют морозы и обильные осадки. В результате на кровле накапливаются большие массы снега. Повышение температуры провоцирует сначала их подтаивание, а позже и активное таяние.

Днем растаявшая вода сбегает на края крыши и в водостоки. Ночью она замерзает, что приводит к постепенному разрушению элементов кровли и водостоков.

Такая картина типична для межсезонья. Если не принять меры, лед и снег обрушатся на землю. При этом может быть поврежден фасад, водостоки, припаркованные внизу машины

На краях крыши скапливаются сосульки и конгломерат из смерзшегося снега и льда. Время от времени они срываются вниз, угрожая безопасности находящихся внизу людей и их имуществу, целостности водосточной системы и элементам декора фасада.

Предотвратить все эти неприятности можно только путем обеспечения беспрепятственного отвода растаявшей воды. Это возможно только при условии обогрева краев кровли и водосточной системы.

Бывает, что в целях удешевления стоимости системы обогрева ее укладывают только на поверхность кровли. Владелец пребывает в полной уверенности, что этого будет вполне достаточно.

Однако это не так. Вода будет поступать в водосточные желоба и трубы, где в конце дня и замерзнет, поскольку обогрева там нет. Водостоки окажутся забитыми льдом, поэтому не смогут принимать талую воду. Помимо этого появляется опасность их механического повреждения.

Таким образом, чтобы получить хороший результат, следует обустраивать обогрев кровли и окружающих ее водостоков. В большинстве случаев греющий кабель монтируется на кровельные карнизы, внутри желобов водостока и в воронках, на участках стыков фрагментов крыши, по линиям ендов.

Кроме того, обогрев обязательно должен присутствовать по всей длине водосточных труб, в водосборниках и дренажных лотках.

Установка кабеля на крыше из металла

Прикреплять с помощью шурупов, используя уплотнительную прокладку. Расстояние может варьироваться в зависимости от дизайна ребра крыши. Обычно рекомендуется повторить очертания всех ребер (рельефных выступов).

Черепичные крыши

Хранение нагревательного кабеля
Кабели и комплектующие должны храниться в чистом, сухом месте. Оборудование должно быть защищено от механических повреждений. Диапазон допустимых температур при хранении: -40… +60 град

С.

ВНИМАНИЕ! При установке кабеля обратите внимание на следующие пункты:

Не скручивайте вместе токонесущие жилы с обоих концов кабеля, это приведет к короткому замыканию.
Изолируйте черный полимер вокруг токонесущих жил, он токопроводящий и к нему следует относиться как к проводнику.
Все электрические соединения в системе должны быть влагоизолированными для предотвращения искрения и возможности возникновения пожара. Для этого необходимо использовать специальные комплекты материалов для концевой заделки и соединения проводов.
Не используйте греющие кабели при температурах, максимально для них допустимых, это может значительно сократить срок службы кабеля.
Немедленно заменяйте любой поврежденный греющий кабель или комплектующую. Отказ одного элемента может привести к отказу всей системы.
Особые среды применения (наличие взрывоопасной пыли или газов) требуют применения специальных кабелей (комплектующих). Любая область установки, имеющая взрывоопасные газы (химическая, нефтехимическая промышленность) или взрывоопасную пыль (угольную или зерновую) требует применения специальных кабелей, соединительных компонентов и систем управления, разрешенных для применения в этих областях. Установка неподходящего оборудования может привести к пожару или взрыву.

Подключение нагревательного кабеля должен проводить только квалифицированный специалист-электрик. Все подключения следует производить в соответствии с действующими правилами ПУЭ. Нагревательный кабель должен быть заземлен в соответствии с действующими правилами ПУЭ, СНиП, ДБН. Кабель и терморегулятор должны подключаться через реле тока утечки (Дифреле) с отключающим током не более 30 мА. Основание, на которое укладывается кабель, должно быть очищено от мусора и острых предметов.
Нагревательный кабель запрещается подвергать механическому воздействию и растяжению. Необходимо предохранять изоляцию кабеля от повреждений.
Перед и после укладки кабеля следует замерить омическое сопротивление кабеля и сопротивление его изоляции. Сопротивление кабеля (с учетом температуры окружающей среды) следует сопоставить с табличными значениями или с графиком. Сопротивление изоляции проверяют специальным прибором (мегаомметром) с рабочим напряжением 1000В.
Отклонение от номинального сопротивления должно составлять не более -5+10%.
При установке кабеля необходимо начертить план с указанием мест расположения муфт, холодного конца, направления укладки кабеля, отметить шаг укладки и мощность.
Укладка при низких температурах может представлять собой сложность, так как изоляционные оболочки и тепловыделяющий полупроводник становятся жесткими. Эта проблема решается путем размотки кабеля и подключением на короткое время напряжения.
Не рекомендуется укладывать кабель при температуре ниже -5 оС.
Запрещается включать не размотанный кабель.

Зачем ставить обогрев и какие есть варианты?

Есть целых три причины установить на кровлю специальную систему обогрева:

Безопасность людей, животных и личного имущества, которые могут попадать в зону под сосульками и ледяными глыбами. Согласитесь, обидно не только получить сотрясение мозга от скатившейся ледяной глыбы, но и побить любимый автомобиль.
Уменьшение весовой нагрузки на кровлю и все здание, которую может создавать наледь.
Сохранение целостности кровли и водосточной системы, защита от разрушения из-за образования наледи.

Но давайте разберемся с некоторыми отдельными понятиями.

Крыши, на которых и снег, и лед тают при температуре -10°С, называются «теплыми». Вот у них как раз и возникают проблемы с обледенением и без дополнительного обогрева не обойтись никак. Если же лед на крыше тает еще при более низкой температуре, такая крыша называется «горячей», и обычной кабельной системы обогрева уже может быть недостаточно.

Для того, чтобы избавиться от наледи на крыше, сегодня применяют такие методы:

Самый редкий вид обогрева кровли на сегодняшний день – это электроимпульсные системы. Для них необходимо дорогое оборудование, которое окупается только за несколько лет, за счет достаточно малого потребления электроэнергии. Но водостоки и желоба таким способом не защитить от наледи.
Обогрев крыши нагревательным кабелем – самый современный и безопасный способ избавления от наледи. Такой системой удобно обогревать не только край кровли, но и желоба и водостоки, причем самой сложной конструкции.
Третий способ – нанесение на крышу специальных эмульсий, которые предотвращают обледение. Но эмульсии стоят недешево, и наносить их на кровлю за одну зиму нужно несколько раз.

Наиболее популярен электрический обогрев кровли и присоединенных водостоков, о чем и пойдет речь дальше.

Выбор аппаратуры управления и защиты

Включение и выключение нагревающих кабелей в заданных температурных границах и в соответствии с состоянием датчиков влажности и осадков происходит по команде модуля контроля и управления. В зависимости от сложности и функциональности, эти устройства делятся на два типа:

термостатические устройства. Представляют собой приборы, которые реагируют на изменение сопротивления датчика температуры. Термостат позволяет устанавливать предельную температуру, при которой встроенное реле подключает внешнюю нагрузку. При использовании нагревателей большой мощности коммутация осуществляется с использованием внешних контакторов или магнитных пускателей;
метеостанции. Устройства этого типа отслеживают не только температуру, но и влажность, наличие осадков и другие погодные факторы. Наличие дополнительных датчиков позволяет включать нагрев только по факту появления осадков.

Конечно же, первый вариант в силу своей конструктивной простоты стоит в разы дешевле второго. Несмотря на это, использовать его в регионах с высокой влажностью не рекомендуется, поскольку в этом случае появляются риски неправильной интерпретации данных термодатчика. В результате вместо своевременного таяния снега на крыше могут накапливаться залежи льда.

Метеостанция установки «антилёд»и схема её подключения

Метеостанция лишена этих недостатков, но имеет более сложную конструкцию, а следовательно, и менее надёжна. Тем не менее выбор этого варианта позволит построить систему снеготаяния, способную работать в автоматическом режиме и за счёт более чуткого управления экономить электроэнергию.

Для защиты элементов системы при превышении тока нагрузки или коротком замыкании в электрическую схему устанавливают автоматический выключатель. Кроме того, используют устройство защитного отключения, которое отслеживает утечки тока через изоляцию и при её появлении может обесточить всю систему или отключить отдельные секторы нагревателей.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

Крепежных элементов.
Щита управления, обычно состоящего из:

входного трехфазного защитного автомата;
устройства защитного отключения, как правило, 30мА чувствительностью;
четырехполюсного контактора;
однополюсных автоматов защиты на каждую фазу;
автомата защиты цепи управления термостата;
сигнальной лампы.

Компонентов распределительной сети:

силовых кабелей, служащих для питания греющих кабелей;
сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
монтажных коробок;
муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Подготовка к монтажу

Начало работ предусматривает разметку участков для прокладки кабеля с учетом всех имеющихся поворотов и плоскостей. Нагреватели нарезаются на отрезки требуемой длины для дальнейшего соединения при помощи муфт.

Рабочие поверхности очищаются от загрязнений, устраняются все неровности и острые предметы, которые могут привести к повреждению кабеля.

Процесс монтажа

Сборка системы антиобледенения начинается с установки контроллера в защитном коробе. Далее выполняется установка основных конструктивных элементов в следующем порядке:

Установка сигнальных датчиков. Температурные датчики фиксируются в местах, защищенных от солнечных лучей, отопительных и климатических приборов. Датчики осадков устанавливаются на кровле, а датчики влажности – в зонах воздействия талых вод.
Прокладка сигнальных и силовых кабелей с фиксацией при помощи нейлоновых стяжек и пластиковых фиксаторов. Дополнительный замер сопротивления термозащиты кабелей.
Укладка греющих кабелей с фиксацией на кронштейны, зажимы, накладки, монтажную ленту

При этом важно предотвратить воздушное провисание проводов.
Подключение кабелей к распределительным коробкам и замер сопротивления для исключения возможного пробоя термозащиты. Допустимое значение – 10 Мом/м

В водостоках греющий кабель для кровли следует фиксировать при помощи металлических тросиков. Проведение дополнительных мероприятий: намотка изоляции на фиксаторы и заглушка всех кабелей.
Подсоединение кабелей (греющих, сигнальных и силовых) в единую систему и подключение к управляющему блоку согласно коммутационной схеме. Заземление нагревательных элементов и распределительного узла.
Запуск готовой системы на 60 минут и контрольный замер тока на каждом участке обогрева. Если в контрольный период будут выявлены существенные отклонения полученных значений от нормы, проводится диагностика системы и устранение неполадок.

Типичные ошибки при установке системы

Часто домашние мастера, которые впервые монтируют систему обогрева, допускают наиболее типичные ошибки:

Неправильные расчеты элементов системы для конкретного типа кровельной конструкции. В таких случаях редко учитываются наличие холодных и теплых участков кровли, особенности водосборных зон и количество имеющихся поворотов.
Нарушение технологии прокладки электрического нагревателя: высокая подвижность и провисание кабеля, повреждения кровли из-за наличия сквозных отверстий для крепежа, применение фиксаторов, не предназначенных для наружных работ.
Установка кабеля в водосточной системе без дополнительной фиксации при помощи металлического троса, что может привести к его повреждению или обрыву.
Использование силовых кабелей, не предназначенных для эксплуатации на кровельной конструкции. Это может стать причиной пробоев в термоизоляции и поражения электрическим током.

Выбор оборудования управления и защиты

Управляющее оборудование предназначено для автоматизации рабочих процессов системы обледенения водостоков и кровли, а оборудование защиты – для предотвращения аварий в цепи электрического тока.

Существует два типа оборудования управления:

Терморегулятор предназначен для регулировки температуры нагрева кабелей на основании сигналов, принятых от температурных датчиков.
Метеорологическая станция используется для обработки данных, полученных от контрольных датчиков температуры, влажности и уровня осадков. Обладает более широким функционалом и возможностями.

Оборудование защиты состоит из функциональных устройств:

Вводного автоматического выключателя.
Защитного автоматического терморегулятора.
Пускателя на магнитной основе.
Диффавтомата.
Защитного автомата электроцепи.
Аварийной сигнализации.

Дополнительно оборудование может комплектоваться временным реле, трансформатором тока, плавным пускателем и контроллером.

Современная система электрообогрева кровель и водостоков обеспечит своевременную защиту от скопления снежного покрова, образования наледи и промерзания кровельного пирога. Организовать подобную систему своими руками достаточно просто, главное, правильно рассчитать длину нагревательного элемента и определить зоны для его прокладки.

Скатные кровли

Главным принципом при определении областей укладки нагревательного кабеля является обеспечение стока талых вод со всех элементов кровли, для
чего необходимо проложить в желобах, водосточных трубах, ендовах — местах наиболее вероятного образования наледи. Если водосточные трубы
расположены ярусно, не одной длиной, обогревать необходимо каждый отрезок трубы и участок тока талой воды между смежными трубами. Общая
длина кабеля для систем антиобледенения определяется суммарным количеством составных элементов крыши, которые необходимо обогревать.

Если скат крыши достаточно крутой и есть вероятность лавинообразного схода снега и льда, то необходимо устанавливать систему

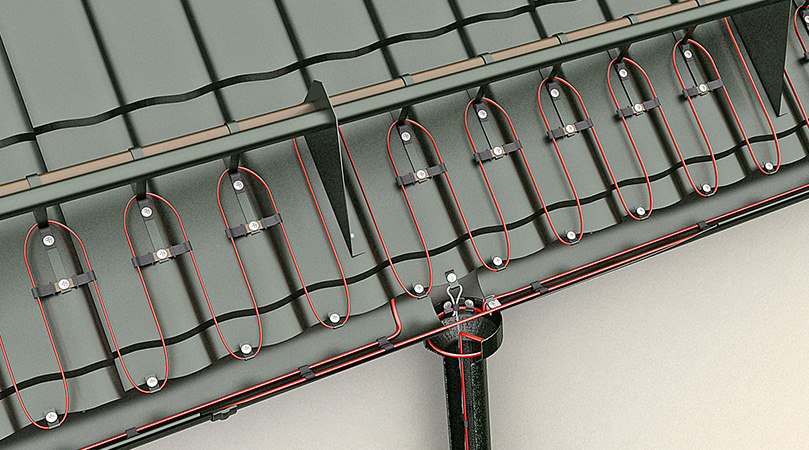

снегозадержания (рис. 1). В этом случае есть смысл проложить кабель змейкой между кромкой кровли и снегозадержателем. Высота змейки
зависит от расположения снегозадерживающих элементов или материала покрытия кровли, но обычно составляет 0,35-1,0 м.

Если вероятности лавинообразного схода снега нет или под обогреваемым участком нет пешеходных дорожек/ зон стоянки автомобилей/ нижерасположенных
козырьков и кровель, то можно ограничиться обогревом желобов и водостоков. В зависимости от диаметра и длины
водосточных труб, ширины желобов выбирается мощность греющего кабеля и его количество на метр погонный водосточной системы.

В случаях, когда на здании отсутствует организованная система водослива, в зависимости от высоты здания, уклона кровли
специалисты принимают решение о способе обогрева опасных с точки зрения накопления снега участков. При небольшой высоте здания,
в зависимости от типа кровельного покрытия, для устранения снега и сосулек можно обогревать капельник или край кровли по типу
«змейки». На высотных административных зданиях или жилых домах, в случае отсутствия водосточной системы, обогрев края кровли или
капельника может привести к тому, что талая вода частично попадет на фасад здания и замерзнет на нем. По мере намерзания
на фасаде массы льда вместе с облицовкой фасада падают на тротуары и проезжую часть. Безусловно, это небезопасно для пешеходов
и автомобилей. В таких случаях специалисты рекомендуют сначала установить организованную систему водослива, отводящую талую воду
со всех участков кровли до земли, и затем обогреть ее электрическим кабелем.

Порядок монтажа системы антиобледенения

После выполнения всех необходимых расчётов приступают к подготовительным мероприятиям, собирают необходимый инструмент и закупают материалы и оборудование. После этого начинают монтаж системы «антилёд».

Подготовительный этап

Подготовка основания включает в себя удаление неработоспособных элементов старой системы снеготаяния, если такая была ранее установлены. Места укладки греющего кабеля очищают от накопившегося мусора и грязи. Кроме того, осматривают кровлю с целью выявления предметов и острых краёв, таящих в себе опасность повреждения кабеля.

Монтажные работы

Сборку обогревающей системы начинают с крепления электронного модуля. Лучше всего для его установки использовать отдельный шкаф управления. Монтаж других элементов конструкции ведут в такой последовательности:

Устанавливают сигнальные сенсоры. Датчик температуры следует закрепить в месте, исключающем попадание прямых солнечных лучей, вдали от систем отопления, вентиляции и кондиционирования. Сенсор выпадения осадков монтируют на открытом участке крыши. Датчики влажности крепят в зонах, которые первыми оказываются под действием талой воды.
Прокладывают силовые и сигнальные кабели. Для их крепления используют нейлоновые стяжки и пластиковые фиксаторы. После укладки проводники следует прозвонить, а в силовых линиях дополнительно измерить сопротивление изоляции.
Укладывают греющие кабели. Для их фиксации используют предусмотренные производителем кронштейны, металлические зажимы и накладки. Можно также использовать перфорированную монтажную ленту с тем условием, чтобы не были повреждены оболочки нагревателей. При укладке следует исключить возможность свободного провисания обогревающих линий в воздухе.
Концы кабелей заводят в распределительные коробки, замеряют сопротивление и отсутствие пробоя изоляции у каждой секции. Минимальное значение, которое при этом должен показать мегомметр, — 10 Мом/м.
Выполняют электрические подключения греющих, силовых и сигнальных кабелей между собой и с блоком управления. Нагревательные секции и шкаф управления заземляют.
При подходящей температуре наружного воздуха проводят включение антиобледенительной системы на 1 час, после чего замеряют потребляемый каждой секцией ток. В случае отклонения от номинальных значений, выявляют и устраняют причины неполадок. Для проверки работоспособности датчиков воды и осадков при чистом небе допускается их полив водой.

Видео: анимированная инструкция по монтажу нагревательного кабеля

Согласно СНиПу 3.05.06–85, который регламентирует порядок установки и эксплуатации электротехнических устройств, монтаж греющих кабелей можно вести при температуре наружного воздуха не ниже минус 15 °C. Установку нагревателей необходимо завершить до выпадения первого снега и образования наледи на крыше. Лучшим временем для монтажа можно считать последние недели осени. Если же по какой-либо причине работы затянулись до появления снежных шапок и ледяных пробок на крыше и в водостоке, то потребуется тщательная очистка мест укладки кабеля от осадков.
