Монтаж инфракрасного пленочного теплого пола под плитку пвх

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

углеродные;
биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Принцип работы пленочных покрытий

В пленочном покрытии используется карбоновый или графитовый нагревательный элемент. Другой вариант такого пола — пленка целиком покрывается карбоном.

Пленочные инфракрасные полы укладываются под плитку, на заранее очищенную и выровненную поверхность. Пленка подключается к электросети, и благодаря ИК-излучению, поверхности в комнате начинают нагреваться. Такой тип подогрева полов можно использовать как вспомогательную, и даже как основную систему обогрева помещения.

Характеристики инфракрасных обогревателей

Температуру ИК полов можно легко регулировать. Максимально устанавливается обогрев до 50 градусов, но в этом нет необходимости. Как правило, устанавливают температуру в 21 градус.

Для работы системы необходимо напряжение 220 В, а максимальное потребление энергии около 250 Вт/м2. При терморегуляции энергопотребление на 1 кв.м 35-85 Вт.

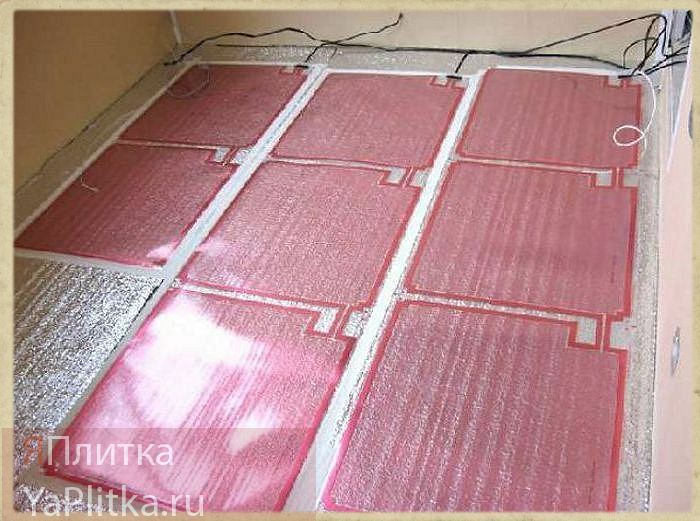

Как вы видите на данной схеме размещения подогрев разбит на отдельные зоны. При этом под ванну и душевую кабину не подводится тепло, а зачем тратить на них энергию и деньги.

Достоинства инфракрасного пола

Преимущества ИК пола перед другими технологиями заключаются в следующем:

Простота монтажа. Такая система легко устанавливается, особенно если сравнивать с водяным полом.
Маленькая толщина ИК-пленки. Она не влияет на высоту полов и плиточного покрытия.
Автономная работа. Система подогрева работает автоматически. Включается и выключается по таймеру и постоянно поддерживает необходимую температуру.
Низкая стоимость материалов.
Долгий срок эксплуатации.
Эффективность ИК-полов на 20% выше, чем у других типов теплых полов.
Нет необходимости в дополнительном обслуживании системы.
При повреждении отдельного элемента системы, остальные продолжают работать. Это возможно благодаря их параллельному соединению.

Недостатки инфракрасных систем при укладке их под кафель

Эта технология имеет и свои недостатки, хотя их намного меньше, чем достоинств:

Высокие нагрузки на напольное покрытие могут привести к механическим повреждениям нагревательных элементов.
Высокий расход электроэнергии, что приводит к большим счетам за электричество.

Особенности стержневых матов

У инфракрасной системы обогрева на основе карбоновых стержней есть масса преимуществ:

Снижение энергопотребления стержневым теплым полом

Энергосбережение – при активном использовании, на полной мощности, экономится до 60% электроэнергии, по сравнению с кабельными теплыми полами.
Саморегуляция – инфракрасные маты при достижении температурного максимума перестают потреблять электричество, поэтому не стоит бояться перегрева или запирания мебелью – маты можно укладывать по всему периметру пола. А кабельные категорически нельзя размещать в местах, где будут стоять диваны или шкафы.
Экологичность – пол будет выделять полезную для человека энергию и ионы, которые оказывают еще и лечебное действие. Если система укладывается под керамическую плитку, то эффект усиливается, поскольку она выступает самым лучшим теплопроводником.
Надежность – поскольку стержни установлены параллельно, то даже при выходе из строя одного элемента работа остальных не будет нарушена.
Универсальность – стержневое покрытие можно использовать под любую финишную отделку:
- плитку;
- ламинат;
- ковролин;
- паркет.
На него сверху можно сразу наносить плиточный клей или тонкую бетонную стяжку – это лучший вариант в комнатах с низкими потолками, толщина всего пола не поднимется выше 10 см.
Простота монтажа – маты легко укладывать на поверхность, они имеют специальные крепежные элементы для состыковки, поэтому весь процесс нетрудоемкий и быстрый.

Из недостатков следует выделить высокую стоимость и небольшой выбор производителей.

Caleo Unimat стержневой теплый пол

Советы по выбору ИТП

Перед покупкой теплого пола необходимо обращать внимание на следующие моменты:

Надежность изоляции. В случае с пленочным ИТП желательно попробовать самому расслоить изоляцию. Если это удастся сделать вручную — пленка некачественная. То же самое касается стержневого теплого пола. Стержни не должны выпадать из изоляции от простого усилия. В обоих случаях качественную изоляцию можно будет нарушить только ножом.
Надежность контактов. Не касается стержневого ИТП, так как там все контакты заизолированы и невидны. В пленочном ИТП необходимо попробовать «сломать» контакт, изогнув пленку в месте соединения токопроводящей и нагревательных полосок.
Ширина токопроводящей и нагревательной полос. Чем шире оба элемента, тем надежнее работает система и тем лучше она обогревает помещение.
Внешний вид. Под пленкой не должно быть мусора, даже самого мелкого. Углеродные полоски должны иметь одинаковую форму, одинаковые размеры и одинаковую структуру. Кроме того, на поверхности пленки не должно быть повреждений: вмятин, проколов, разрезов, трещин и так далее. Все это может нарушить герметичность изоляции.

При выборе необходимо учитывать особенности каждого из видов ИТП. Например, не рекомендуется стелить инфракрасный пленочный теплый пол в бане, так как он боится сырости. В случае нарушения герметичности изоляции сырость может привести к короткому замыканию.

Полосатый пленочный пол не размещают под массивной мебелью. Это грозит перегреванием напольного покрытия, что приведет к его порче. Под мебель либо совсем не укладывают ИТП, либо укладывают карбоновый теплый пол (пленочный или стержневой).

В квартирах (домах) с низкой высотой потолков использовать стержневой теплый пол просто нерационально. Он требует устройства стяжки минимум в 2–3 сантиметра, что еще украдет расстояние между полом и потолком. С другой стороны, стержневой ИТП можно укладывать на слегка неровную поверхность, потом она будет выровнена с помощью той же стяжки.

В помещение, где много кривых линий, изгибов, поворотов и так далее, лучше брать карбоновый пленочный пол, который можно подрезать. Можно взять также и углеродный ИТП, но часть пространства, так или иначе, останется незаполненной.

Особенности ИК пленок от компании Heat Plus

Бренд Heat Plus занимается производством теплых полов (в том числе и инфракрасных). Особенности моделей, которые изготавливаются этой компанией, заключается в том, что они могут иметь различную форму пленки, а именно:

полосатую;
сплошную.

Статья по теме:

Особенности технологии производства ИК полов от этой компании позволяют избежать наличия не обогреваемых зон. Изготовление таких пленочных систем включает в себя равномерное нанесение углеродного материала на полиэстеровую основу, что позволяет добиться высокого уровня КПД отопительной коммуникации.

Рассмотрим другие достоинства ИК полов Heat Plus:

легкость установки;
износостойкость;

Инфракрасная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой покрытие толщиной 0,338-2 мм, состоящую из 5-9 технологических слоев

надежность.

Эксплуатационный срок подобно продукции может достигать 15 лет при нормальном использовании. При желании организация такой системы занимает не более одного дня, что является очень удобным.

Инфракрасный пол из пленки

ИК пленка для пола — рулонный материал. Представляет собой пасту карбона, запаянную в полипропиленовую или полиэстерную пленку. По краям проходят токопроводящие шины (полосами) из серебра и меди. По этим шинам к углеродному материалу (обычно используют карбон) подается электрический ток. При прохождении электрического тока через карбон выделяется большое количество тепла. Полосы собраны в секции по несколько штук в одной. По разделительной полосе между секциями их можно разрезать, что удобно при монтаже. Такое строение хорошо еще тем, что при повреждении одной или нескольких полос вся остальная лента остается работоспособной. Так как расстояние между полосами совсем небольшое, то даже выход из строя нескольких элементов подряд никак не скажется на ощущениях: пол останется равномерно теплым. Ширина рулонов — от 50см до 100см, толщина пленки — от 0,2мм до 2мм.

Строение ИК пленки для пола

Достоинства

Пленочный инфракрасный пол совместим с большинством напольных покрытий. При укладке твердого покрытия — плитки, паркета и ламината не требуется никаких дополнительных защитных слоев. Производители рекомендуют поверх раскатать полиэтиленовую пленку, а затем сразу можно класть плитку на специальный клей для теплых полов или подходящий ламинат, паркет или доску пола. Для изделий из древесины пленочные инфракрасные полы хороши тем, что создают равномерный тепловой поток, из-за чего в древесине не образуется зон с разной температурой, они меньше трескаются и коробятся.

Инфракрасный теплый пол под ламинат своими руками сделать несложно

Тут есть один нюанс. Некоторые производители говорят, что пленку можно прятать в стяжку или под плиточный клей, другие не советуют. Большая часть практиков говорит о том, что в цементе пленка разрушается. Возможно дело в самой пленке? Ведь она тоже разная, как и разные способы ее соединения.

Для укладки других мягких покрытий типа линолеума, ковролина, и т.п. требуется жесткое основание. Для этого поверх все той же полиэтиленовой пленки укладывается фанера, OSB или любой подобный листовой материал. После закрепления раскатываете и закрепляете напольное покрытие. Вот и все. Проще и в несколько раз быстрее, чем при устройстве кабельного теплого пола.

Недостатки

Первый состоит в том, что пленки боятся перегрева. И хотя они имеют значительный запас прочности по температуре (плавятся при 200оС и выше в зависимости от материала изолирующей пленки), все-таки могут перегореть. Потому, в тех местах, где стоит или будет стоять мебель, техника больших размеров, пленку не укладывают. Второй недостаток: высокая цена. В среднем один квадратный метр пленки обойдется в 25$. Высокая цена ИК пленки частично компенсируется отсутствием стяжки и длительным сроком эксплуатации: при соблюдении всех рекомендаций — более 10 лет. Третий недостаток — необходимость кропотливого и правильного электрического соединения полос пленки. Соединение происходит при помощи контактных зажимов и комплекта электрической проводки, которые поставляются в комплекте с пленкой, но требуют правильного применения. Необходимо также хорошо заделывать липкими изоляционными пластинками те места контактных шин, которые не используются. Вот, собственно, все недостатки.

Инфракрасная пленка для теплого пола под мебель и технику не укладывается

Производители

Пленка Heat Life популярна во всем мире. Heat Life – это производитель, который изобрел пленку с карбоновым покрытием. На рынке существует множество ее аналогов, но они все уступают по качеству продукции южнокорейской компании. Также Heat Life выпускает уникальную ИК-пленку, которую можно укладывать прямо в стяжку. Пленка выдерживает температуру выше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat Plus – это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Heat Plus открыла множество сервисных центров по всей стране и делает как полосатую, так и сплошную пленку, мощность которой колеблется от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК пленку с 2006 года. Считается одной из лучших, на счету компании множество разработок и инновационных ноу-хау. Например, именно Caleo изобрела полы с сеткой, препятствующей появлению искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверено продолжает завоевывать рынок. Использование пленки Caleo позволяет экономить до 20% электроэнергии по сравнению с привычными нагревательными устройствами.

Ассортимент ИК-пленки у компании очень широкий: от дешевых моделей до очень дорогих. Гарантия предоставляется Caleo до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская фирма выпускает самые разные комплектующие и системы, которые обеспечивают прогрев труб и крыш.

Средняя цена за покупку и монтаж пленки обойдется от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также пользуется большой популярностью в России и подходит практически под любое покрытие.

Пленка стоит недорого и представляет собой инновационное поколение систем ИК обогрева. Инфракрасная энергия равномерно и быстро распределяется по всему помещению. Производители утверждают, что такого рода технология дает возможность уменьшить счета за электричество не менее чем на пятьдесят процентов. Отзывы о ИК пленке от Carolique только положительные.

Приобретая ИК пленку, рекомендуется обратить внимание на наличие сертификатов качества, ведь очень часто продукцию именитых торговых марок подделывают. Лучше немного переплатить, приобретая фирменный товар, чем потом тратить большие деньги на ремонт

Teplotex – еще один южнокорейский производитель, который выпускает качественную продукцию толщиной от 0,36 мм. Ширина рулонов – 0,5 и 1 метр. Пленка может нормально работать в течение трех десятков лет.

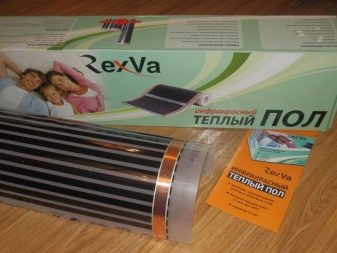

Rexva – эта компания больше известна у себя на родине, в Южной Корее, там она занимает более 50% рынка. В России о пленке от этого производителя известно немного. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет особую ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec – это компания, которая разработала и внедрила технологию ИК полов. Она продолжает предлагать новые оригинальные модели, которые пользуются неизменным спросом среди потребителей. Мощность пленки – от 60 Вт, ширина – от 30 см.

Monocrystal (Украина) – компания, которая позиционирует свою продукцию как самую лучшую в Европе. Фирма действительно имеет уникальные разработки, например, пленка с пониженным содержанием серебряной пасты, но более массивным карбоновым слоем. Есть интересная модель, которая разработана специально для керамической плитки. Такая пленка обладает высоким коэффициентом адгезии.

Фирма производит как полосатую пленку, так и сплошную. Толщина рулона – 30 и 64 см. Мощность – от 130 до 620 вт. Такую пленку хорошо использовать для утепления лоджий, монтировать по периметру окон и дверей.

Монтаж пола из инфракрасной пленки под плитку

Начинать монтаж следует с очистки и выравнивания поверхности. Покрытие должно быть ровным, поэтому постарайтесь, если вы хотите иметь равномерный и качественный нагрев пола по всему периметру комнаты. Вы можете допустить погрешность, но не более 3 мм на 1м2. Также, если есть такая необходимость, вы можете немного опустить уровень пола. Это может быть необходимо с учетом того, что высота пленочного пола под плиткой будет составлять около 1,5 см с учетом всех дополнительных материалов, которые будут использоваться вместе с пленкой. Также создайте план помещения и укажите, как именно будет уложен материал инфракрасный под плитку, и где будет находиться терморегулятор.

После того как подготовительные работы осуществлены, переходим к следующему этапу – теплоизоляция. Осуществление на этом этапе работ качественно поможет вам иметь в итоге надежный источник обогрева. Благодаря теплоизоляции все тепло будет попадать в ваш дом или в квартиру, а не на улицу или к соседям. Для этого вы можете выбрать теплоизоляцию из фольги, пробки или с отражающей поверхностью. Если вы выбираете поверхность из фольги, то вам необходимо убедиться, что этот материал не является токопроводящим

Обратите на это особое внимание, учитывая, что полы, которые вы устанавливаете своими руками, работают на электричестве

Теперь можно приступать епосредственно к выполнению укладки. Здесь также необходимо знать некоторые нюансы:

Пленкой будет покрыт не весь пол. Для того чтобы понять где именно будет осуществляться укладка инфракрасного теплого пола под плитку, необходимо уже на этом этапе знать, где будет располагаться крупная или тяжелая мебель и бытовая техника. Если в этих местах не будет проложена дополнительная вентиляция для пола, то здесь класть пленку не имеет смысла, да и не безопасно;
Отступ от стен. Инструкция по укладке пленочного пола говорит о том, что в процессе монтажа необходимо сохранить отступ от всех стен на 10 см;
Нельзя укладывать слои пленки один на один. Это может вызвать неравномерный нагрев и создать проблемы в работе такого рода отопления. Используйте выбранный материал правильно и тогда добьетесь нужного результата.

После выполнения работ по укладке пленки, необходимо отрезать от нее части, которые не имеют графитового покрытия или же закрепить их изолентой. Теперь пленку необходимо прикрепить к ранее положенному изоляционному покрытию. Для выполнения этой части работ используем малярный скотч.

Следующим этапом станет подключение терморегулятора. Этот этап очень ответственный. Именно от него зависит нагрев пола и работа всей системы отопления. Целью этого этапа монтажа является необходимость синхронизировать терморегулятор и температурный датчик в работе между собой. Что бы быть уверенными в температурных показания, датчик можно поместить в гофоротрубку, а последнюю разместить в слоях стяжки. Также установка теплого пола под плитку на данном этапе требует проверки. Ее можно осуществить, включив непосредственно терморегулятор и дав ему поработать несколько минут. За это время пол по всей площади должен осуществлять равномерный нагрев.

Если пол работает нормально, поверх него можно осуществить монтаж сетки. Для этого устанавливаются дюбели через специальные отверстия в инфракрасной пленке, а потом закрепляем все это саморезами. Но будьте внимательны и аккуратны, чтобы не повредить контакты на пленке. Завершив этот этап, проводим еще одну проверку

Это немаловажно, так как материал чувствительный и любое повреждение может сказаться на его работе, а после укладки плитки проверить, в чем причина неполадок, будет достаточно сложно

Установка инфракрасного теплого пола подходит к завершающему этапу. Осталось уложить поверх конструкции саму плитку. Теперь включить теплый пол можно будет, когда плитка полностью высохнет. На это понадобится 20-30 дней. И на этом процесс монтажа будет полностью завершен, и вы сможете полностью наслаждаться удобной системой отопления. Этот способ сегодня является одним из самых востребованных и популярных и самым экономичным.

https://youtube.com/watch?v=DG60TZVzwTs

Достоинства и недостатки инфракрасных теплых полов

Некоторые преимущества, выгодно отличающие ИТП от других систем, присущи инфракрасным теплым полам и пленочного, и стержневого типа. Если сравнивать эти разновидности друг с другом, у каждой найдутся свои сильные и слабые стороны.

Сопоставление ИТП с другими системами теплых полов

система работает с высоким энергопотреблением в период разогрева, все остальное время она отдает тепло, а на поддержание достигнутой температуры энергозатраты невелики
нагрев осуществляется очень быстро
при инфракрасном обогреве теплопотери меньше, чем при конвекционном, а человек чувствует себя комфортно при более низкой температуре воздуха
не сжигается кислород и не пересушивается воздух, микроклимат в помещении оптимальный, благоприятный для здоровья
электромагнитное поле практически не генерируется, отсутствуют другие вредные факторы — шум, вибрация
расчет инфракрасных полов максимально прост
укладка требует минимума навыков, дополнительных материалов и инструментов
при выходе из строя одного из модулей система в целом будет функционировать благодаря их параллельному соединению

Сопоставление термопленки и термоматов

Основное достоинство пленочных инфракрасных теплых полов — минимальная толщина, за счет чего не повышается уровень пола. Пленочные системы, как правило, дешевле стержневых. Сложность монтажа обеих систем примерно одинаковая.

У карбоновых матов есть ряд достоинств в сравнении с пленочными полами:

их можно укладывать по всей площади помещения, а пленочные запрещено стелить под стационарной мебелью, необходим также отступ от стен минимум 10 см
есть эффект саморегуляции, исключающий перегрев и обеспечивающий экономию энергии
тонкая пленка боится повреждений и очень чувствительна к неровностям, маты менее прихотливы к основанию
маты подходят для мокрого монтажа, пленка — исключительно для сухого

Цены на инфракрасные теплые полы варьируются в зависимости от бренда, серии, мощности.

Пленочные теплые полы (площадь обогрева 1 м²):

Heat Plus: 800-820 руб. полосатая, 1700-1750 руб. сплошная пленка
OKondol:1300 руб.
CALEO, в зависимости от серии: 1339-2398 руб.

Стержневые теплые полы, площадь обогрева 0,83 м:

RHE — 1600 руб.
UNIMAT — 2398 руб.

*Сопоставление цен на примере магазина Технологии климата.

Возможности применения инфракрасных теплых полов

ИТП подходят для любых условий: частных и многоквартирных домов, помещений с высоким уровнем влажности, коммерческих объектов, в том числе с большой нагрузкой на пол, больниц и детских учреждений. Применяют их и в качестве системы антиобледенения под открытым небом, например, на крыльце. Пленочные теплые полы вообще используют не только по прямому назначению, но и монтируют на стены, потолок — минимальная толщина материала позволяет это делать. ИТП могут служить основным и дополнительным источником обогрева.

Монтаж

Начинается все с выбора места и установки терморегулятора. Его нужно расположить в удобном месте. Чаще всего это где-то в районе выключателя. Если пол будете делать в помещении с высокой влажностью (ванной и т.п.), то терморегулятор выносится в сухое помещение. При этом не забывайте, что датчик температуры и провода от нагревательных матов будете подключать к нему.

Затем рисуете план помещения в масштабе, выделяете на нем зоны, где установка обогревателей не нужна (под диванами, шкафами и т.д.). В оставшейся зоне разрабатываете план укладки инфракрасных стержней. Начинаться и заканчиваться маты должны 15-20см расстояние от стен. Ширина этого материала стандартная 83см. Потому тут особо ничего не придумаешь. Располагаться полосы греющих стержней могут на некотором расстоянии, а вот пересекаться и соприкасаться не должны.

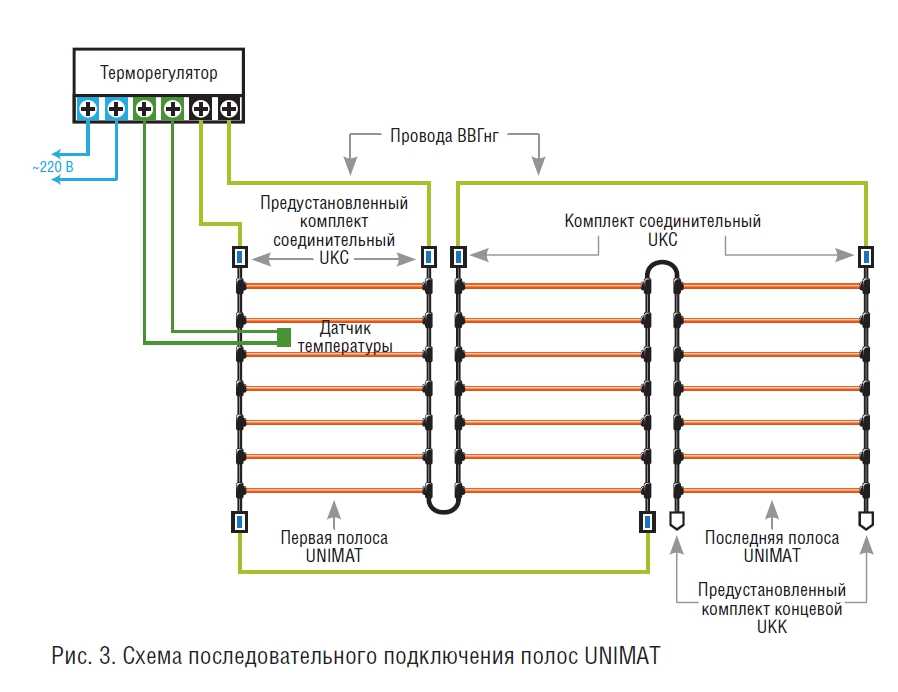

Схема монтажа теплого стержневого пола

Для укладки стержневого нагревателя пол должен быть ровным и чистым, иначе одинаковую толщину стяжки, а значит, и равномерного нагрева поверхности вы не добьетесь. Еще одно условие нормальной работы: для хорошей эффективности обогрева и для того чтобы за электричество не пришлось платить много, нужно сделать хорошую теплоизоляцию пола. Толщина материала для теплоизоляции зависит от того, какой тип помещения у вас находится снизу. Если это квартира, в которой есть отопление, достаточно рулонного не очень толстого теплоизолятора. Если вы живете на первом этаже, нужны будут более серьезные материалы: плиты полистирола, маты минеральной ваты и т.п. — зависит от климата и материала перекрытия, того как сделан черновой пол и т.д.

Для уменьшения потерь тепла на обогрев стен, необходимо проложить теплоизолятор и вдоль стены (с заходом на нее). Это может быть и демпферная лента, которая одновременно не даст образоваться щели под влиянием теплового расширения. А можно уложить ленточный утеплитель или полосу пенополистирола высотой в десяток сантиметров. После того, как уложите стяжку или плитку излишки отрежете, а потом установите плинтус.

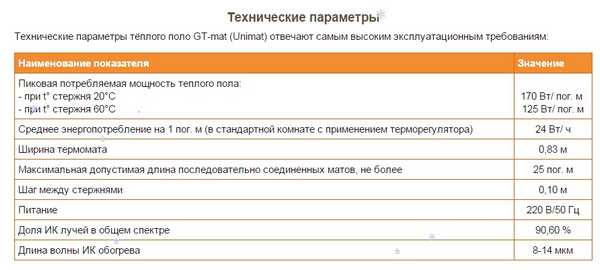

Стержневой теплый пол характеристики

Для теплоизоляции поверхности пола рекомендуют брать теплоизолятор с металлизированным верхним слоем

Обратите внимание! Не фольгированным, а металлизированным. При внешней схожести характеристики у материалов разные

Фольга и фольгированные материалы в стяжке очень быстро разрушаются, буквально рассыпаясь в труху. А металлизированные покрытия с лавсановым или другим напылением прекрасно себя в бетоне чувствуют многие годы.

Укладывать плиты или полотна материала нужно вплотную, без зазоров. Если есть какие-то щели их нужно заполнить. Стыки проклеиваем скотчем или металлизированной клейкой лентой (если используем такие же материалы). Теперь можно раскатывать стержневой рулон. Начинают от той стены, на которой располагается терморегулятор.

Монтаж теплого стержневого пола под мягкие напольные покрытия

Дойдя до отметки, где нужен разворот, берете ножницы или бокорезы, и разрезаете соединительный провод посередине между двумя стержнями (не возле одного из них, а именно посередине). Поворачиваете рулон на 180о и раскатываете в обратном направлении. Так повторяете до тех пор, пока не покроете всю площадь. Есть еще один способ — покупать не один большой рулон, а несколько маленьких подходящей длины. Тогда резать ничего не нужно. Например, стержневой теплый пол Unimat продается в комплектах от 1 до 7 метров (шаг при этом 1м). Есть также рулон на 25 метров. Например, если обогреваемая площадь в вашем помещении 6 метров, но вы планируете две полосы по три метра, то можно или купить один комплект на 6 метров и разрезать его в необходимом месте, или приобрести 2 комплекта по 3 метра и просто раскатать их рядом. Заплатите вы в обоих случаях одинаково (цены взяты с официального сайта Caleo, ведь «Юнимат» — это тоже их продукция).

Разложив маты на поверхности, фиксируете их скотчем к утеплителю и друг к другу. Затем в шахматном порядке вырезаете в утеплителе окошки для лучшей стыковки плиточного клея или стяжки с черновым полом (отсюда, кстати, следует, что черновой пол должен быть цементным или бетонным, о чем производители не говорят).

Монтаж инфракрасного теплого пола

Основание должно быть чистым и сухим. На полу не должны присутствовать камни, шурупы, кусочки проволоки или арматуры.

Шаг 1
Перед укладкой инфракрасного теплого пола под плитку следует составить план помещения с предполагаемыми местами расстановки габаритной мебели. На нем необходимо нарисовать схему размещения теплого пола. Наметьте на бетонном основании раскладку инфракрасного пола, отступив от стены 40 см.

Шаг 2
Уложите теплоотражающую подложку, предварительно нарезав ее на требуемые куски. Все стыки теплоизолятора необходимо проклеить скотчем, приклеив его к полу по краям. Сверху уложите теплый пол, отрезая от рулона нужные куски. Между полосами инфракрасного теплого пола следует оставлять промежутки от 5 до 10 мм. Полосы, ни под каким предлогом не должны заходить друг на друга. По этим промежуткам проклейте полосы скотчем к фольгированной пленке теплоизоляции. По краям ленты инфракрасного пола, где расположена медная шина, установите клеммные зажимы в местах расположения электрических соединений.

Шаг 3
Зажимы следует крепко зажать с помощью пассатижей. Выступы на клеммах в обязательном порядке должны продавить пластик, обеспечив тем саамы надежный контакт с полосой из меди. Зачистите концы монтажного провода и вставьте в клеммы, тщательно их обжав. Выполните параллельное электрическое соединение всех кусочков теплого пола (которые были нарезаны) между собой. Кусочками битумной изоленты заклейте клеммы с обеих сторон, тщательно закрыв клеммы и оголенные концы проводов. Также следует изолировать и оголенные концы медной шины.

Шаг 4
В местах выхода к терморегулятору подключите провода требуемой длины. На пленку инфракрасного пола положите на некотором расстоянии термодатчик с проводом, который необходимо к нему присоединить. Сверху все закройте полиэтиленовой пленкой, тщательно приклеив ее скотчем. Сверху пленки раскатайте армирующую сетку таким образом, чтобы ее края выходили за габариты инфракрасного пола для связки стяжки с бетонным основанием пола.

Перед выполнением цементной стяжки и после нее следует еще один раз протестировать целостность цепи, чтобы в дальнейшем не пришлось отбивать плитку. При отсутствии требуемых знаний подключение датчиков температуры и термореле, это дело лучше всего доверить опытному электрику, который также надежно проверит всю систему на изоляцию, отсутствие коротких замыканий и прорывов.

Шаг 5
Приготовьте необходимый раствор для стяжки. Выполните тонкую стяжку пол керамическую плитку, тщательно разровняв раствор. Его толщина должна составлять от 8 до 10 мм
После полного его высыхания, можно приступать к поклейке плитки.

Крайне важно следить за тем, чтобы по какой-либо случайности не повредить пленку

Для работы рекомендуется выбрать обувь с мягкой подошвой
С мастерком необходимо работать очень осторожно, им ни в коем случае нельзя цеплять пленку. Также с особой осторожностью следует действовать и при укладке армирующей сетки, поскольку ее острые края могут причинить термопленке серьезные повреждения.

Соблюдая все эти правила, Вам удастся избежать самых распространенных ошибок. А установленный инфракрасный теплый пол под керамическую плитку будет служить долгие годы.

Полезные советы:

Поверхность основания в обязательном порядке должно быть идеально ровным. По плитам перекрытия должна быть выполнена качественная бетонная стяжка по уровню;
При выполнении работ используйте только пластиковую армирующую сетку, ни в коем случае не металлическую;
Внимательно следите за тем, чтобы пленка не попала внахлест на стыки швов или теплоотражающие перекрытия. В противном случае может произойти снижение уровня изоляции или замыкание;
Помните, что теплоотражающий материал должен быть уложен металлизированной стороной вверх. Толщина материала не должна быть более 3 мм.
Совет. Включать инфракрасный теплый пол можно только лишь после того, как полностью высохнет стяжка и плиточный клей, поскольку раствор может высохнуть неравномерно. Также не исключено образование пустот и трещин в стяжке. Включайте инфракрасный теплый пол под плитку не раньше 28 суток после монтажа.

Похожие материалы по теме:

Монтаж термопленки

Для монтажа теплого ИК-пола необходимо соблюдать технологию монтажа.

Повреждение перемычек может привести к отказу всей секции термопленки

Необходимые материалы и инструменты подготавливаем заранее, дальше следуем инструкции:

Первый этап — подготовка поверхности. С места установки убираем весь мусор, выравниваем бугры и замазываем все трещины. Идеальный вариант — подготовка новой стяжки.
Подготавливаем план комнаты. Отмечаем месторасположение мебели, и отталкиваясь от этого отмечаем расположение пленки.
Укладываем теплоизоляцию.
Герметизируем стыки термоизоляции широким скотчем.

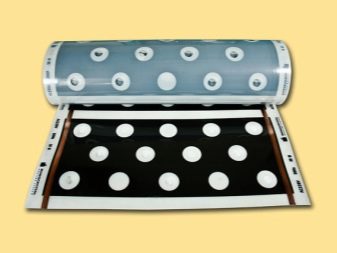

Сверху укладываем нагревательную пленку. Где необходимо разрезать ИК- пленку на ней отмечен символом ножниц. Между отдельными частями пленки оставляем зазор 5-10 мм. В месте, где находится медная шина, монтируем специальные клеммные зажимы.
С помощью пассатижей или электротехнических клешней крепко обжимаем эти зажимы.
Все элементы соединяем параллельным соединением.
Провода необходимой длины подключаем в месте, где планируется установить терморегулятор. Термодатчик устанавливается под пленку, к нему заранее присоединяются провода. Далее монтируем защитную полиэтиленовую пленку и места стыков заклеиваем скотчем.
Замешиваем раствор и заливаем бетонную стяжку.
