Теплый пол, виды и монтаж теплого пола

Простой расчёт мощности для выбора кабеля теплого пола

Проектная мощность кабельного ТП зависит, в первую очередь, от интенсивности его эксплуатации и способа использования – как основного средства отопления или в качестве системы повышения комфорта. Установка тёплого пола осуществляется не на всей площади помещения, при этом определяя зоны отопления, необходимо учитывать следующие факторы:

Кабель не монтируется под стационарной мебелью: диванами, шкафами, тумбами и т.п. Во-первых, это бесполезная трата материалов и электроэнергии. Во-вторых, возникающие локальные перегревы негативно сказываются как на предметах интерьера, так и на функционирование самих нагревательных элементов.
Укладка теплых полов осуществляется с соблюдением параметров минимальных отступов кабеля:

от плинтуса – 5 см;
внешней стены – 20-30 см (при хорошем утеплении можно уменьшить до 5-10 см);
от внутреннего простенка и стационарной мебели – 10-15 см;
от радиатора отопления – 20-25 см.

Основная система отопления

Рабочие проводники ТП должны быть расположены не менее чем на 80% площади помещения. При этом проектируемая удельная мощность должна составлять 180-220 Вт/м2. В случае если помещение находится не на первом этаже, внешние стены хорошо утеплены, а окна имеют многокамерный профиль и энергосберегающие стеклопакеты, допускается снижение общей мощности нагревательных элементов до 150-180 Вт/м2.

Шаг кабеля электрического теплого пола рассчитывается по следующей формуле:

Ш_к=(100×S)/L, (1)

, где Ш_к— шаг размещения кабеля, в см; S – квадратура обогреваемого участка помещения, в м2; L — длина кабеля, в м.

В свою очередь, подбор длины кабеля осуществляется в зависимости от мощности конкретной марки. Например, если в помещении площадью 10 м2 планируется укладка электрического тёплого пола в качестве основного средства обогрева, то суммарная мощность отопителя должна составлять 1600 Вт (ориентируемся на усредненные показатели нормативов – 200 Вт/м2 и 80% от общей квадратуры). Берем кабель Nexans MILLICABLE FLEX с линейной удельной мощностью 10 Вт/м. Следовательно, для рабочего отопления необходимо 160 м подобного электротехнического изделия. Представляя полученные данные в формулу 1, получаем:

Шк=(100х8)160=5 см.

Это и будет шаг, с которым необходимо укладывать кабель, чтобы получить напольное покрытие, способное самостоятельно отапливать помещение.

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.

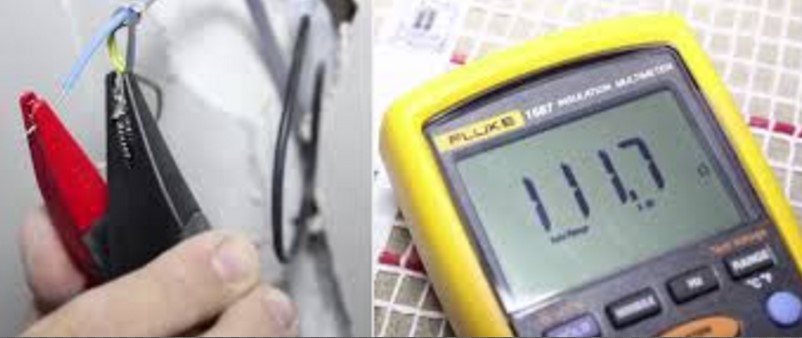

Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель

Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.

И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания

Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.

Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.

Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.

Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.

И уже потом начать собственно укладку кафеля на пол.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

дешевле;
тоньше;
обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Нагревательные секции

В качестве основного или дополнительного обогрева помещений используют нагревательные секции. Она состоит из кабеля ограниченной длины. В зависимости от условий помещений выбирают секции определённой мощности. Устанавливают систему, как в жилых, так и в нежилых комнатах. Тёплый пол «DEVI» рекомендуют использовать, как в загородных домах, так и в городских квартирах.

Кабель двухжильный с отражающим экраном.
Экран выполнен из алюминиевой фольги. Дополнительно в кабеле установлена дренажная жила из меди.
Изоляция нагревательной жилы выполнена из сшитого полиэтилена РЕХ.
Наружная изоляционная оболочка изготовлена из жаростойкого поливинилхлорида. Она выдерживает температуру в 105 0С.
Максимальная температура нагрева кабеля 65 0С.
Если на проводник подаётся напряжение в 230 В, то его мощность составляет 10 Вт/кв. м.
При напряжении 220 В, удельная мощность 9,15 Вт/кв. м.
Под острым углом кабель располагать не советуют. Минимальный радиус изгиба составляет 4 см.
Секцию укладывают под стяжку или под плиточный клей. Рекомендуют использовать смеси специально для тёплого пола. В них добавляют наполнители, которые повышают жаростойкость растворов.

Кабельные секции «DEVIflex» используют для обогрева офисных и жилых помещений с нормальной влажностью воздуха. Секции «DEVIflex DTIP 18» применяют не только для организации отопления в доме. Кабель укладывают и на открытых площадках: на садовых дорожках, на кровли, на автомобильных стоянках, на участках двора для подтаивания снега.

Мощность тёплого пола «DEVI» – 18 Вт/кв. м. Её можно располагать и во влажных помещениях, и для обогрева площадок со сниженной температурой. Под ламинат выбирают систему с небольшой мощностью.

Монтаж секции не занимает много времени. На стене в комнате устанавливают терморегулятор. Он послужит ориентиром для начала укладки кабеля. От него отводят 2 гофрированные трубки. В одной будет располагаться провод от датчика температуры. В другой концы нагревательной секции.

Пол выравнивают, очищают от мусора.
На основание располагают теплоизоляцию. Рекомендуют использовать пенополистирольные плиты.
На плиты укладывают полиэтиленовую плёнку. Она послужит дополнительной защитой от влаги.
На поверхности с шагом в 20 см укрепляют монтажную ленту. На ней находятся устройства для крепления кабеля.
Секцию укладывают улиткой или змейкой.
На холодном конце кабеля находится концевая муфта; её рекомендуют заизолировать.
Горячие концы проводника выводят в гофрированную трубку. Термодатчик укрепляют по центру между витками кабеля. Расстояние от края тёплого пола 20-60 см.
Проводят подключение проводов к терморегулятору. На обратной стороне устройства находится схема электрического подключения.
Настраивают температуру отопительной системы и проводят тестирование.
По окончании тестирования секцию заливают строительным раствором. Толщина стяжки может быть до 6 см. Для тёплого пола «DEVI» под плитку секции заливают клеевым раствором с жаростойким наполнителем.
Система выдерживает любое напольное покрытие. В комнате можно обустраивать интерьер без ограничений. Запирания кабеля не произойдёт.

Кабель можно укладывать и под ламинат. Для этого требуется сделать контур с проходами для проводника. Это необходимо для того чтобы уменьшить нагрузку на секцию.

Работа сложная и кропотливая, поэтому компания «DEVI» рекомендует использовать специальные пластины «DEVIcell». Они двухслойные. Основание выполнено из полистиреновой пластины 12 мм и листа с алюминиевым покрытием 0,8 мм. На платинах уже нанесён контур для укладки кабеля. На секцию укладывают подложку, ламинат или паркет.

В качестве утеплителя и основы для тёплого пола рекомендуют использовать «DEVIcell DRY». На утеплитель нанесён слой напрессованного профилированного алюминия. Покрытие хорошо распределяет тепло. Листы имеют замки для соединения. На них укрепляют монтажную ленту и укладывают кабель.

Монтаж системы

Для того чтобы укладка теплого пола прошла без осложнений, необходимо четко придерживаться установленной последовательности проводимых работ.

Проектировка и проведение расчетов

В первую очередь необходимо выбрать нагревательный элемент. От этого будет зависеть тип используемого устройства.

Типы систем:

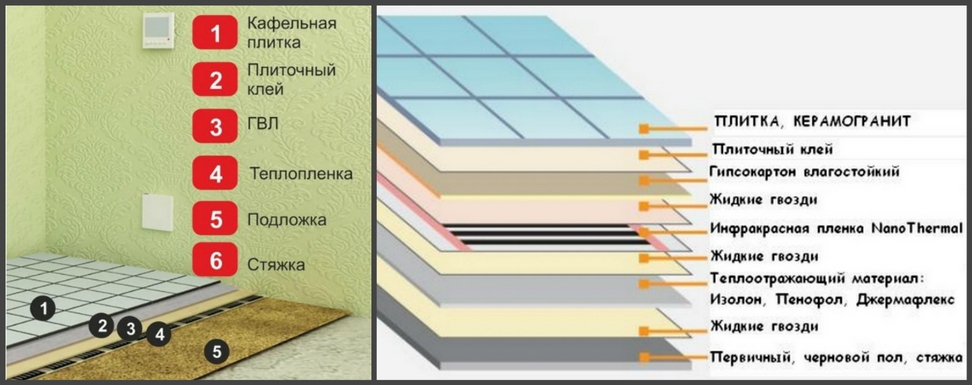

инфракрасные полы. Обогрев производится благодаря инфракрасной пленке, которая используется для этого типа систем;
маты нагревательные. Все нагревательные элементы находятся в специальном мате. Зачастую имеет форму змейки. Его использование позволяет провести монтаж теплого пола быстро;
электрополы кабельные. Тепло подается от нагревательного элемента – кабеля. Укладывается на заранее очищенное и подготовленное основание. Для фиксирования понадобится сетка и набор специальных крепежей.

Схемы укладки

При разработке собственного проекта следует учесть различные вариации касательно способов установки теплого электрического пола.

По способу укладки кабеля различают:

Способ, при котором материал укладывается непосредственно на стяжку. Сверху него уже укладывается напольное покрытие. Допустим при использовании инфракрасных систем.
Уложенный кабель под ламинат или плитку (речь идет о напольной), но выше уровня стяжки.
Монтаж производится в слой стяжки.

Проект должен отображать такую информацию:

Место проведения монтажных работ кабеля для каждого из помещений.
Участки, где будет происходить подвод электропитания, и находиться регуляторы обогрева.
Расчет самого оборудования.

К существенным недостаткам можно отнести невозможность дальнейшей перепланировки помещения, так как схема чертится таким образом, что на ней, помимо нагревательных элементов, указана и расположена в помещении мебель, под которую устанавливать подобное оборудование запрещается.

Места под мебель

Необходимые расчеты

Необходимую мощность можно рассчитать при помощи формулы: P = p*S. В этом случае «P» будет максимальным показателем мощности системы, «S» площадью комнаты, а «p» производительностью нагревательных элементов. Подобные расчеты необходимо осуществлять для каждой комнаты по отдельности. В качестве вспомогательного элемента можно использовать таблицы, которые предоставляются производителями нагревающих элементов. Там приведена информация касательно возможных теплопотерь в комнате, продолжительность используемого кабеля и укладочный шаг. При использовании пленочного устройства, расчет производится исходя из количества секций, которые бы смогли покрыть имеющуюся площадь.

Мощности теплого пола

Проверяем электропроводку

В основе функционирования этих систем лежит использование электрической энергии, потребление которой весьма значительно. Для этого необходимо проверить предельную мощность имеющейся проводки на предмет того, выдержит ли она беспрерывную работу системы электрических полов. Для этого берется показатель сечения самого кабеля. Прямое подключение устройства к розетке запрещено. Если диаметр имеющихся жил не соответствует возможным нагрузкам, то либо старая система заменяется, либо проводится новая линия проводки, которая будет направлена исключительно на обслуживание электрополов. Наличие автоматических предохранителей обязательно.

Выбираем материалы и вспомогательное оборудование

В комплектацию устройства входит:

мел, используемый для нанесения разметки;
нагревательный кабель;
дюбель-гвозди;
защитная система;
крепления;
температурный датчик и регулятор;
лента демпферная;
соединительные провода.

Пример нагревательного кабеля

В качестве дополнительных элементов понадобится набор отверток, молоток, рулетка, зубило, ножницы для работы с металлом и перфоратор.

Виды кабелей:

Саморегулирующийся. Оборудование нагревается за счет матрицы, изготовленной из полимеров. Характерной особенностью является отсутствие возможного перегрева оборудования. Стоит такой кабель дорого, но вот срок эксплуатации у него в несколько раз выше.
Резистивный. Жила выступает в роли основного нагревательного элемента, материал, которой характеризуется достаточным уровнем сопротивления. Благодаря этому движущийся внутри смонтированного кабеля ток преобразуется в тепло.

10 важных советов по укладке электрического пола

Нельзя резать двужильные кабели. При этом они полностью выходят из строя. Поэтому при выборе длины материала необходимо учитывать, что уменьшить её впоследствии будет уже невозможно.
При выборе кабеля необходимо ориентироваться не на общую площадь помещения, а на поверхность, на которой будет укладываться тёплый пол, исключая зоны, в которых установлена сантехника, стационарная бытовая техника, мебель.
Нельзя включать кабель до того, как полностью высохнет клеевой раствор и стяжка, это может вывести его из строя.
Не допускается укладка кабеля на необеспыленную поверхность. Для очистки лучше всего подойдёт промышленный пылесос.
Не рекомендуется ходить в обуви с твёрдой подошвой по нагревательным элементам, это может привести к повреждению изоляционного слоя.
Не стоит замуровывать термодатчик в раствор. Его поломка иногда случается, поэтому при монтаже в гофротрубе извлечь устройство можно будет легко и без каких-либо сложностей.
Перед укладкой стяжки поверх кабелей и напольного покрытия полезно будет зарисовать схему укладки электрического теплого пола с указанием расстояний до стен, мебели, других ориентиров. Если в будущем, к примеру, потребуется просверлить пол для установки сантехники, такая схема всегда пригодится.
Не стоит пренебрегать процедурой измерения сопротивления, его соответствие паспортным данным позволит судить об исправности нагревательного элемента.
Воздушные карманы, расположенные вокруг греющего кабеля, могут привести к локальному перегреву проводника и существенному сокращению срока его службы.
Сразу после окончания процесса монтажа нельзя включать тёплый пол даже для проверки его работы (а особенно для скорейшего высыхания стяжки). Практически всегда при этом происходит повреждение греющего кабеля.

Монтаж теплого пола на основе греющего кабеля

Обогрев помещения с помощью греющих электрических кабелей осуществляется как для отдельной комнаты, так и всего помещения в целом, где нет возможности подключиться к централизованной системе отопления. На ровный, очищенный пол укладывают теплоизоляцию толщиной не меньше 1 см. Далее на специальную сетку фиксируют крепежные элементы, которые предварительно закрепляют к полу. После чего наступает этап укладки кабеля по всей площади. Концы кабеля крепятся к терморегулятору. В доступное место устанавливается датчик, который также крепится к терморегулятору. Устанавливаются оставшиеся элементы системы. Следующим этапом наносится финишное покрытие, толщина которого от трех до пяти сантиметров. Распределять смесь стоит шпателем, избегая образования воздушных карманов. После того, как стяжка просохнет, наступает заключительный этап выкладки плитки, линолеума, любого другого желаемого напольного покрытия. Процесс монтажа теплого пола отличается простотой и удобством. Но для достижения наилучшего результата, работу следует доверить профессионалам. Грамотный подход, аккуратность выполнения, точный расчет необходимой мощности – гарантия того, что теплый пол будет «обогревать» вас долгие годы.

Преимущества теплого пола

Обладая рядом внушительных преимуществ, все больше людей отдают предпочтение системе обогрева помещения на основе греющего кабеля:

Не высушивает воздух в обогреваемом помещении;
Возможность использования системы в помещениях любой влажности;
Мягкое, равномерное распределение тепла;
Освобождает пространство от батарей, радиаторов;
Экологичность;
Экономичность;
Легкость монтажа;
Автоматический контроль необходимой температуры;
Износостойкость;
Отсутствие дополнительного технического обслуживания.

Специалисты компании ООО «Термокабель» осуществляют качественный монтаж теплых полов за максимально короткий период. Воспользоваться нашими услугами вы можете, оформив заявку на сайте или ж позвонив по указанным номерам телефонов. Учитывая индивидуальные параметры помещения, сложность предстоящих работ, совместимость с различными видами покрытий, мастер произведет замеры и подсчитает стоимость.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

Поддержание заданной температуры в автоматическом режиме;
Нагрев пола в определенные временные промежутки;
Экономия электроэнергии;
Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Определение неисправности теплого электрического пола

Если теплый пол перестал греть, то неисправными может быть терморегулятор, датчик температуры или точки присоединения проводов к нагревательным элементам.

Для определения места неисправности нужно в первую очередь проверить терморегулятор. Если он не подает признаков работы, то нужно убедиться, что на терморегулятор подается питающее напряжение. Вполне возможно сработал автомат защиты или УЗО (если установлено).

Проверить подачу напряжения можно с помощью мультиметра, включенного в режим измерения переменного напряжения непосредственно на контактах клеммной колодки. Если нет прибора, то можно подключить любую лампочку или электроприбор. Заодно нужно подтянуть все винты в клеммной колодке терморегулятора, вполне возможно один из них недостаточно закручен.

Если работает дисплей у цифрового или светится индикатор нагрева пола у простого терморегулятора, значит питающее напряжение подается и нужно подключить вместо проводов, идущих к нагревателю пола любую лампочку на 220 В. Если лампочка светится, значит дело в проводах подвода питающего напряжения на нагреватель пола.

Если лампочка не засветилась, значит неисправен датчик температуры или схема терморегулятора. Датчик температуры представляет собой сопротивление, величина которого изменяется в зависимости от температуры его корпуса. Его можно прозвонить мультиметром, сопротивление должно лежать в пределах от 5 до 20 кОм.

В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Если пол начал через время нагреваться, значит точно неисправен терморегулятор и потребуется его ремонт или замена.

Бывает неисправность теплого пола, при которой нагревается не вся его поверхность. В таком случае терморегулятор исправен и скорее всего неисправность кроется в плохом контакте соединения токоподводящего провода медной шиной. Придется вскрывать пол и восстанавливать контакт.

Если соединение проводов с медными шинами будет сделано с помощью пайки по технологии описанной в статье, то такая неисправность теплого пола будет исключена.

Виды электрического теплого пола

Электрический пол бывает трех видов, давайте рассмотрим каждый из них в отдельности.

Кабель. Данный обогревательный элемент продается в бухтах по 100–200 метров, в некоторых случаях в своих комплектах имеет специальные зажимы и оконцеватели. Является самым дешевым видом электрического обогрева полов. Производятся такие кабеля разной мощности, для основного или вспомогательного отопления.

Такие кабеля бывают двух видов. Первый — это одножильный. Отличается простотой конструкции и по виду напоминает старый советский кабель телевидения, такой же жесткий, с многослойной изоляцией, с одной жилой в центре и экранирующей пленкой.

Для функционирования такого кабеля необходимо создание контура. То есть вы отводите один конец провода от термореле, делаете всю необходимую разводку по комнате и вновь возвращаетесь к термореле.

Второй вид кабеля — двужильный. Представляет собой практически точно то же самое, что и одножильный, но с одним отличием — контур создается в нем самом. То есть вы разводите один его конец к фазе, а другой к нулю. Ведете всю разводку по комнате и в конце соединяете две жилы в кабеле, то есть перемыкаете их. Плюс его в том, что не нужно рассчитывать пространство и длину кабеля на его возврат к термореле.

Кабельные маты. Практически то же самое, что и кабель, но с одним усовершенствованием. Если пользоваться обычным кабелем, вам необходимо задумываться о том, как его крепить к полу и сделать разводку. А в случае кабельных матов, кабель уже прикреплен к сетке из стекловолокна, и все, что вам нужно для его монтажа — это раскатать его, словно коврик по полу, и подключить. Выполняются двужильным кабелем.

Такие маты намного дороже, чем просто кабель в бухте. Поэтому перед тем как укладывать покрытие с подогревом, задумайтесь, а так ли вам необходим этот «коврик», или вы в состоянии и сами уложить пол?

Инфракрасный. Такой вид обогревателя является самым совершенным, современным, экономичным, простым в монтаже ну и, конечно, самым дорогим. Из-за чего и редко применяется на практике. Стоит в несколько раз дороже, чем другие виды обогревателей. Вот только он так же производит тепло и удовлетворяет всем нормам, как и его дешевые аналоги, поэтому задумайтесь, а нужно ли оно вам.

По мнению специалистов, самым оптимальным решением является именно двухжильный провод без разнообразных наворотов. Легко укладывается, просто подключается и крайне легко рассчитывается — и ни на секунду не хуже его более дорогих собратьев.

Выбор гребенки для теплого пола

Отдельно стоит сказать про то, как правильно выбрать гребенку для теплого пола

При этом следует обращать внимание на следующие критерии:

материал, из которого изготовлены коллекторы подачи и «обратки»;
количество контуров на коллекторах в гребенке, допустимый уровень давления и потока воды;
степень автоматизации изделия – какие датчики представлены в гребенке, есть ли термостаты и прочая электроника для более тонкой настройки температуры в контурах теплого пола;
фирма-производитель гребенки для теплого пола.

Выбор гребенки для теплого пола

Теперь раскроем каждый из пунктов подробнее. Начнем с материала, из которого изготовлена гребенка.

Таблица. Материалы, используемые в производстве гребенок для теплого пола.

Материал
Описание

Латунь

Гребенки для теплого пола из этого материала изготавливаются путем литья. В результате получается достаточно крепкая и долговечная деталь, но при этом дорогая

Если для вас цена гребенки не является проблемой, то стоит обратить внимание на изделия из латуни.

Нержавеющая сталь

Изготавливается путем сварки (с последующим тщательным заделыванием шва). По своей прочности схожа с изделиями из латуни, но при этом гребенка из нержавейки может быть подвержена электрохимической коррозии.

Пластик

Дешевые гребенки, изготавливаемые из качественного пластика, стойкого к воздействию высоких температур и давления

По своим качествам почти не уступают изделиям из металлов.

~~гребенка для теплого пола~~

Определившись с материалом, перейдите к рассмотрению прочих параметров гребенки. И самый важный из них – количество отводов на коллекторах. В идеале оно должно быть равно количеству контуров в системе теплого пола. Но также допускаются гребенки с большим количеством отводов – в таком случае нужно использовать заглушки. Еще перед покупкой желательно произвести простейшие расчеты и определить, какое давление и поток жидкости будут в вашей системе. Гребенка должна соответствовать условиям, в которых она будет работать. При этом желательно иметь некий «запас прочности» на случай резкого повышения давления или потока теплоносителя в системе.

Далее нужно определиться, какая степень автоматизации и регулирования температуры и потока вам необходима. Сегодня на рынке сантехники присутствуют технически совершенные гребенки, которые можно подключать к термостатам и программируемого контроллеру. С их помощью можно постоянно регулировать температуру и поток на контурах в соответствии с погодой на улице и потребностями жильцов. При этом высокая цена изделия окупается дополнительной экономией на теплоносителе.

Комплект гребенки для теплого пола с автоматическим регулированием при помощи комплекса термодатчиков, размещаемых непосредственно в тех помещениях, которые обогреваются

И, наконец, всегда обращайте внимание на страну и фирму-производителя. Как правило, гребенки для теплого пола, изготовленные европейскими компаниями, отличаются лучшим качеством, но при этом и дороговизной

В качестве альтернативы им могут выступать отечественные и китайские устройства, которые уступают по своей долговечности и надежности, но при этом намного доступнее для простого покупателя.

Гребенка или коллектор теплого пола располагается в специальном шкафу (монтажном ящике)

Самостоятельный монтаж теплого электрического пола

Монтаж теплого пола начинается с выравнивания поверхности. При необходимости производятся бетонные работы. Затем настилается теплоотражающая пленка. Между собой полосы теплоизоляционного материала соединяются фольгированным скотчем. Поверх основания раскладывается термопленка, в тех местах где это необходимо. Если теплый пол поставляется рулоном, тогда его необходимо разрезать на листы нужных размеров по нанесенным меткам.

Теперь на пленку закрепляем контактные зажимы. Их нужно установить и зажать пассатижами на медную полоску, причем гладкой стороной зажима внутрь (смотри инструкцию). Линию отреза медной полосы обязательно нужно заизолировать короткой битумной изоляцией (поставляется в комплекте).

Теперь раскладываем пленку на полу (только заранее определенная часть площади). Главное сделать это правильно – медным проводником вниз. Полосы или куски термопленки скрепляем при помощи малярного скотча с подложкой. Старайтесь заранее все продумать так, чтобы было меньше резов пленки.

Как установить терморегулятор

Теперь настало время установки терморегулятора теплого пола. Продумайте место его расположения так, чтобы им было удобно пользоваться. Можно сделать его в качестве стационарного прибора (как розетка или включатель) или же подключить к уже установленной розетке.

Пленка теплого электрического пола подключается к сети параллельно. В комплект поставки входит схема соединения проводов с пленкой. Внимательно изучите ее и действуйте согласно инструкции. Все провода желательно спрятать в штробы или в плинтус. Обязательно произведите изоляцию термопленки с помощью изолирующих материалов, которые также есть в комплекте.

Подключение датчика теплого пола

Для датчика теплого пола заранее необходимо приготовить место недалеко от места установки терморегулятора. Для этого, возможно, придется сделать небольшое углубление в основании или теплоизоляционном материале. Датчик крепится на черной полосе термопленки.

Перед укладкой напольного покрытия обязательно проверьте работоспособность теплого пола. Потрогайте каждую полосу термопленки или каждый отрезок и в случае необходимости исправьте ошибки в монтаже. Если все нормально можно приступать к укладке кафельной плитки, ламината или другого напольного покрытия.

Список источников
