Особенности каркаса

Основными несущими элементами каркаса дома являются три сборные фермы, состоящие из силовых стоек-опор (сечение — от 240 × 240 до 320 × 240 мм) и опирающихся на них элементов сборных конструкций в виде перевёрнутой буквы V (их собрали прямо на площадке из клеёных брусьев сечением 320 × 80 и 240 × 120 мм). Причём целую букву V напоминает только первая ферма ― основа лицевого фасада, у двух прочих вершина усечена. Затяжками у всех трёх ферм служат балки междуэтажного перекрытия, а между собой их вершины соединены двумя коньковыми прогонами (320 × 180 мм), сходящимися к вершине первой фермы, а также балками обвязки стен первого и второго этажей (их сечение 240 × 120 и 180 × 80 мм). В пространствах между силовыми элементами стен установлены каркасные панели, собранные из клеёного бруса 160 × 50 мм. На крыше в этих пространствах смонтированы стропила из клеёной доски сечением 200 × 50 мм.

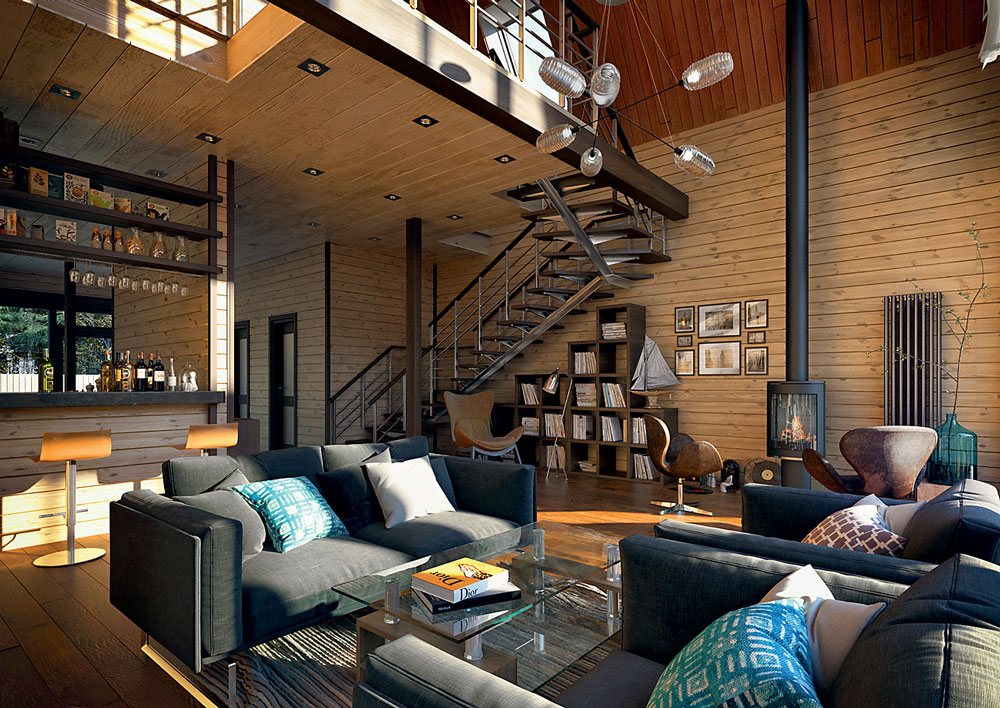

По просьбе хозяев в двухсветной гостиной установили металлическую печь-камин

При сборке дома первыми установили на место мощные стойки опоры (они «облокачиваются» на бетон фундамента через специальные металлоэлементы в форме перевёрнутой буквы T), затем между ними смонтировали предварительно собранные на площадке для автомобилей каркасные панели стен и поверх них — обвязочный брус. После этого создали междуэтажное перекрытие из балок, на которое поставили каркасные элементы стен второго этажа, увенчав их собственной обвязкой. Далее установили в проектное положение предварительно собранные целые и усечённые V-образные элементы ферм и скрепили их со стойками металлоэлементами и длинными саморезами с полной резьбой, после чего в проёмах между фермами с шагом 600 мм смонтировали стропила, нижние концы которых соединили досками обвязки.

Разумеется, столь сложную каркасную конструкцию не удалось бы собрать без качественно изготовленных клеёных элементов, напиленных точно в размер. С их поставкой успешно справился «Сокольский ДОК».

Смета

Укрупнённый расчёт стоимости обустройства дома общей площадью 79,9 м2, аналогичного представленному*

Номинальные характеристики частотного преобразователя INNOVERT мощностью 0.25 кВт…560 кВт.

Три фазы, 380 В, 50/60 Гц.

* Цены действительны для оборудования из наличия на складе.

Частотный преобразователь INNOVERT серии IBD и ISD mini представляет собой многофункциональный преобразователь частоты, удобный в управлении и настройках.

Отлично подходит для работы в промышленных установках и системах водоснабжения, вентиляции и кондиционирования воздуха, конвейерных системах, экструдерах, металлорежущих станках и пр.

Функции:

• регулирование скорости, задаваемой аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
• 15 предустановленных скоростей
• 4 различных варианта времён разгона и торможения
• реверсирование
• защита двигателя от перегрузки по току, напряжению
• температурный контроль транзисторного модуля
• торможение постоянным током
• электронный потенциометр (MOP)
• PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
• PLC режим управления скоростью
• Порт RS485, протокол Modbus

Документация:

• Инструкция INNOVERT IBD (pdf, рус.)
• Инструкция INNOVERT ISD (pdf, рус.)
• Инструкция INNOVERT ISD mini (pdf, рус.)
• Отличия серии ISD mini от ISD.pdf (pdf, рус.)
• Отличия преобразователей частоты ISD, IVD, IBD, IPD, IHD, IDD, ESMD, ESV (pdf, рус.)

Рабочие режимы:

• управление по U/f (линейное или квадратичное, компенсация скольжения)
• диапазон регулирования с поддержанием номинального момента до 1:20

Применения:

• транспортеры
• конвейеры
• насосы
• вентиляторы
• компрессоры
• мешалки
• намоточное оборудование
• экструдеры

Надежность:

• высокая проверенная надежность работы
• перегрузочная способность: выдерживает перегрузку 150% Iн в течение 60 секунд
• позволяет работать с двигателями большей номинальной мощности при легкой нагрузке

Технические характеристики:

• частота коммутации до 15 kHz  с дискретностью 0,1 kHz
• 8 цифровых входов (6 для ISD)
• 2 аналоговых масштабируемых входа 0-10V и 4-20mA
• 1 релейный выход с переключающим контактом (250V, 3A)
• 2 дискретных транзисторных выхода (1 для ISD)
• 2 аналоговых выхода 0-10V и 4-20mA
• 15 настраиваемых фиксированных частот
• PID-регулятор
• выходная частота до 400 Hz
• встроенный тормозной ключ в преобразователях до 15 кВт
• встроенный контроллер с циклическим управлением скоростью двигателя
• развитый эргономичный дисплей с выводом информации о частоте, скорости вращения, токе двигателя и пр.

От идеи к реализации

Возможно, именно эти соображения послужили отправной точкой для молодых архитекторов компании «Мета-Хаус». Специалисты фирмы долго изучали современные проекты каркасных домов и пришли к неутешительному выводу, что большинство из них банальны и малоинтересны. В результате разработчики решили, не выходя за рамки канонов классической каркасной технологии, создать проект дома ― не только тёплого, но и оригинального по архитектуре.

Сколько времени у авторов этой идеи ушло на разработку чертежей ― история умалчивает. Но наконец проект, который назвали «Новый стандарт», был закончен и на него нашёлся заказчик.

В июне 2015 г. строительное подразделение компании приступило к реализации проекта в одном из коттеджных посёлков, расположенных в Тверской области, вблизи г. Конаково. В настоящее время строительство дома общей площадью 140 м² полностью завершено, и мы имеем возможность ознакомить
с ним читателей, опубликовав фоторепортаж о ходе возведения коттеджа.

Сразу оговоримся, что при сооружении фундамента дома и его силового каркаса было разработано и применено достаточно много оригинальных конструктивных решений. Но поскольку фотографии не дают детального представления о нюансах технологии, то мы поясним основные моменты.

О типовых проектах

В России сложилась ситуация, когда высококлассные архитекторы занимаются проектированием частных домов премиального ценового сегмента и их труд напрямую оплачивается заказчиками.

В целях снижения затрат таких специалистов просто не привлекают к созданию индивидуальных домов для массовой застройки, и в результате здания возводятся по незатейливым типовым проектам, разработанным инженерами-проектировщиками строительных компаний.

Тем не менее даже в нижнем ценовом сегменте существует спрос на оригинальные строения: сегодня заказчики имеют возможность посещать разные страны и знакомиться с качественно иной архитектурой. Именно поэтому нас не может не радовать появление столь необычного российского типового проекта дома. Безусловно, хотелось бы видеть гораздо больше нестандартных, красивых и при этом простых в исполнении архитектурных решений.

Из-за зыбкости грунта на участке застройки было решено применить комбинированную технологию возведения фундамента

Вдоль них отрыли траншеи, установили опалубку

Уложили в неё металлокаркас

Затем из бетона М300 отлили ленты фундамента шириной 400 мм и высотой 1 м

Они на 600 мм возвышались над уровнем грунта

До начала сборки каркаса дома сварщик изготовил из листовой стали толщиной 10 мм специальные крепёжные элементы — подпятники

Их прикрепили к бетонным лентам анкерами, а затем сверху надели силовые стойки из клеёной древесины с предварительно сделанными пазами и скрепили их с подпятниками мощными болтами

Далее из доски сечением 160 × × 50 мм собрали каркасы панелей стен, установили их на место и прикрепили к стойкам металло-элементами и саморезами

Из клеёного бруса разной толщины на площадке для автомобиля собрали три мощные фермы

Установили их на место и связали вершины двумя крепкими коньковыми прогонами

Тропильную систему создали, используя доски сечением 200 × 50 мм. На боковых скатах крыши их прикрепили к прогонам и верхней обвязке каркасных панелей стен второго этажа, а нижние концы связали досками того же сечения, что и стропильные ноги

Чтобы повысить устойчивость стропил, между ними (примерно в середине длины) установили распорки из доски 100 × 50 мм

Стропила верхнего треугольного ската крыши (их шаг 600 мм) стыкуются по длине над самой дальней фермой

Их вершины прикреплены к коньковым прогонам, а дополнительной опорой служит средняя ферма

Снизу к стропилам прикрепили пароизоляцию и подшили вагонку, а затем между ним слоями уложили плиты утеплителя (общая толщина 200 мм). Их прикрыли мембраной, прижали её рейками контробрешётки и сверху набили обрешётку

По обрезу скатов создали неширокий дощатый настил

При монтаже фальцевой кровли использовали стальные листы с полимерным покрытием и готовыми замками

Все скошенные элементы кровли, а также коньки, отливы, водостоки и обрамления дымовых труб опытные кровельщики-жестянщики изготавливали с помощью ручного инструмента прямо на месте

Как крыша дома, так и кровля весьма необычны. Крыша имеет три ската треугольной формы

Поэтому на кровле пришлось смонтировать не один, а два вентилируемых конька

Кроме того, было решено отказаться от привычной системы навесных водостоков и встроить их в кровельную конструкцию

Разумеется, в последнюю сразу же врезали мансардные окна и кровельные вентиляторы

Фасады дома снаружи обшили водостойкими ОСП-плитами толщиной 12 мм

После чего в проёмах установили энерго-сберегающие пластиковые окна с двухкамерными стеклопакетами толщиной 32 мм (в конструкции использовано i-стекло)

Свесы и широкий выпуск кровли (они защищают фасады от дождя) обшили строганой доской 15 мм

К ОСП-плитам снаружи прикрепили полотна ветро- гидрозащиты, затем рейки обрешётки переменной толщины, а к ним — треугольные панели из водо-стойкой фанеры со специальным покрытием

Перед главным входом в дом (он расположен со стороны тыльного фасада) соорудили небольшую террасу, а вторую, чуть большего размера, устроили со стороны лицевого фасада
