Поверки нивелира.

Установка штатива

Чтобы добиться наилучшего результата при проведении измерений с помощью нивелира, необходимо научиться пользоваться этим прибором. Работа с ним начинается с установки штатива. Основными критериями, определяющими нормы рабочего положения штатива, являются:

вертикальный уровень;
горизонтальный уровень;
устойчивость.

Наличие вертикального уровня в положении штатива на местности позволяет снизить погрешность конечного результата измерений. Эта погрешность может выражаться в нарушении горизонтального уровня. Таким образом, вертикальный уровень штатива влияет на отображение горизонтального уровня в окуляре нивелира.

Горизонтальный уровень расположения штатива определяется по наклону верхней посадочной площадки. Наличие отклонения ее поверхности от линии горизонта на угол, значение которого превышает допустимое, может привести к изменению вертикального уровня, отображаемого в окуляре прибора.

Устойчивость положения штатива – фактор первостепенной важности. В зависимости от состояния поверхности, на которой располагается штатив, должны быть приняты меры по обеспечению его устойчивости

В рамках этих мер грунт или другая поверхность проверяется на предмет рыхлости, наличие ям, трещин или других недостатков. Необходимо проверить устойчивость каждой опоры штатива: ни одна из них не должна проваливаться в почву, съезжать в сторону или каким-либо другим образом менять свое положение.

Выполнить правильную установку штатива поможет знание его устройства. Он состоит из следующих элементов:

посадочной площадки;
регулировочных винтов;
опорных ножек (3 шт.);
зажимов;
опорных наконечников.

Посадочная площадка – это плоскость, расположенная в верхней части штатива. Она снабжена пазами с соединениями резьбового типа, различными зажимами и винтами регулировки. Под ней действует поворотный механизм, который позволяет вращать нивелир без смещения уровня его положения. Эта площадка соединяет между собой опоры штатива.

Регулировочные винты работают в сочетании с площадкой и с другими частями штатива. С их помощью можно менять положение посадочной плоскости в пространстве. Они позволяют добиться правильного уровня её расположения – её параллельности горизонту. Некоторые из винтов регулировки служат для фиксации положения. Их используют после завершения регулировки площадки. Их наличие позволяет ограничить её самопроизвольное движение и исключить отклонение от горизонта.

Опорные ножки штатива – основные элементы его конструкции. Они закреплены в одной области – под посадочной площадкой, и расходятся в сторону лучами. Их вылет в стороны ограничен механизмом крепления и ремнями, соединяющими их средние части. Каждая из ножек является телескопической. Выдвижение и фиксация положения колен опор осуществляется благодаря зажимам.

Зажимы – простые механизмы, расположенные в точках сочленения колен ножек. Они работают по рычажному принципу, что позволяет одним движением ослабить зажим или зафиксировать его. Такое решение для данного узла конструкции штатива является оптимальным, так как винтовые зажимы, которые использовались в более ранних модификациях, требовали больше времени и усилий для использования.

Опорные наконечники штатива представляют собой заостренные металлические концы, оснащенные небольшим «эфесом», который препятствует глубокому проникновению наконечника в почву. Наличие этих наконечников с ограничителем повышает статичность конструкции. На гладкой поверхности заостренные концы не дают опорным ножкам скользить, что предотвращает смещение нивелира.

На мягкой и сыпучей поверхности наконечники погружаются в почву, но ограничитель препятствует этому погружению, контролируя его глубину. Это позволяет избежать случайных просадок одной или нескольких опор одновременно. Часто наконечники снабжены «лапками», которые служат для нажатия на них подошвой ноги. Таким образом, наконечники вдавливаются оператором прибора в почву на нужную глубину.

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

Технические приспособления. Имеют маркировку Н-10, Н-12 и т.д.
Точные устройства. Имеют маркировку от Н-3 до Н-9.
Особо точные устройства. Имеют маркировку от Н-0,5 до Н-2,5.

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

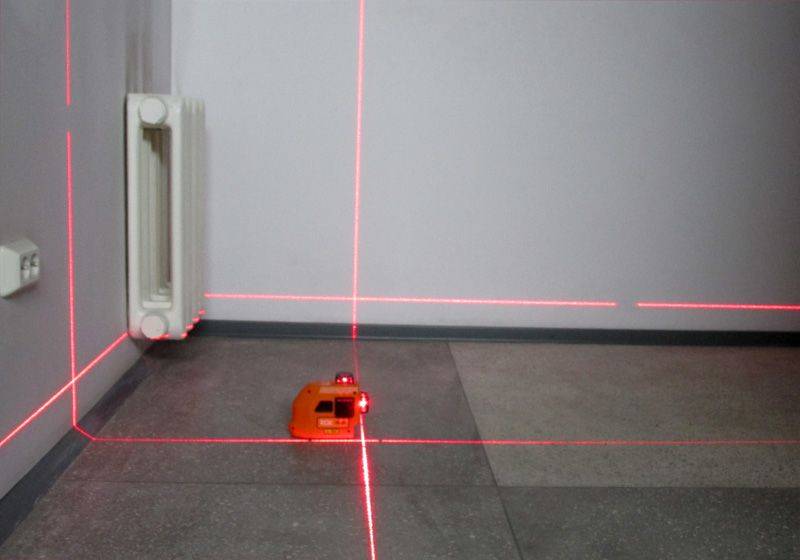

Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

Устройство оптического нивелира и особенности поколений приборов

Сегодня есть разные приборы-нивелиры. Все они имеют свои достоинства и недостатки. Выбирая, надо учитывать стоимость, комплектацию, эксплуатационный срок. Выделяют оптические, цифровые и лазерные инструменты.

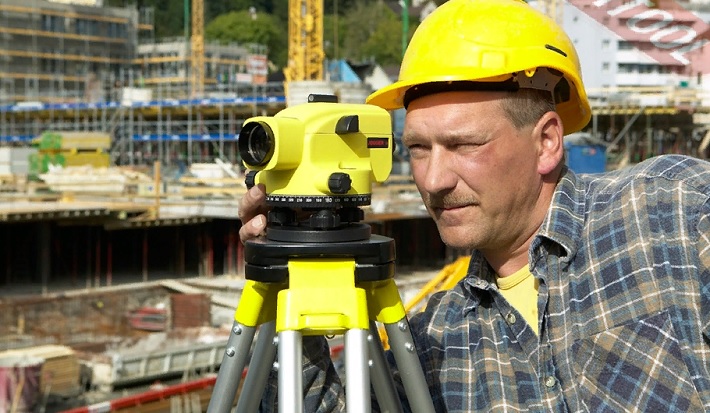

Наибольшую популярность на сегодняшний день получил оптический нивелир. Их также имеется несколько видов. Основное различие – в главных частях: в зрительной трубе, уровне, а также в подставке. Обычно уровень крепится вместе с трубой, которая в свою очередь находится на подставке, которая может быть складной или наоборот – жестко приделанной.

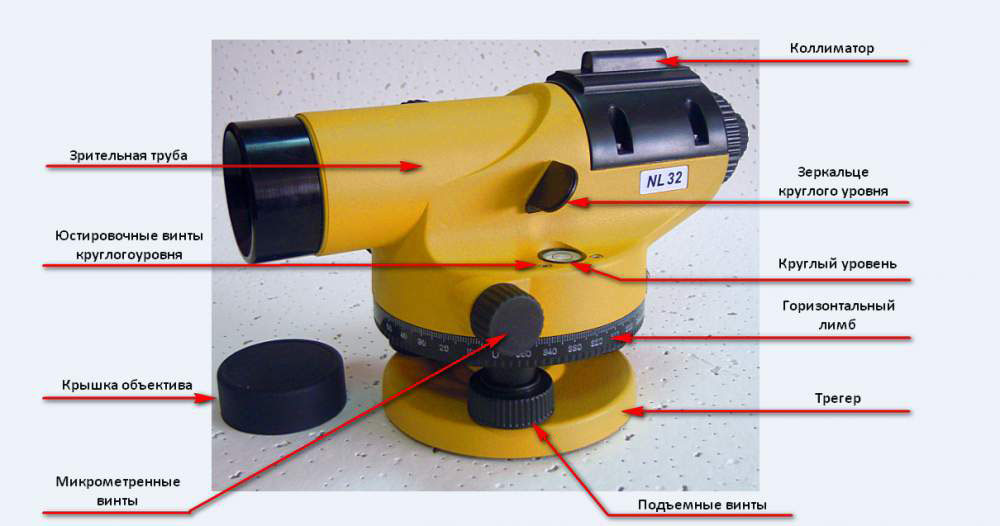

Устройство нивелира оптического старого образца включало зрительную трубу, на ней был расположен цилиндрический уровень. Установке нужного положения зрительной системы помогали элевационные винты. Также имелся круглый уровень, микрометренные и закрепительные винты, что создавали вращения, подставка и три подъемных винта.

Современный же нивелир имеет более сложную конструкцию и большее количество деталей, и каждая деталь на приборе имеет свое предназначение и принцип действия, поэтому работа с оптическим нивелиром иногда непонятна при первом беглом знакомстве.

Одно из важных устройств прибора – зрительная труба. Работает по принципу свободных вращений по горизонтальной плоскости. Ее главная функция – наводить всю систему на объекты съемки. К самому чувствительному устройству на приборе относится цилиндрический уровень.

Его предназначение – определять точность при ориентировании нивелиров на отвесе. В этом деле хорошим помощником будет пузырек, который находится в «ноль-пункте». С его помощью всегда можно точно определить горизонтальную ось.

Имеющаяся подставка и три винта под ней необходимы для того, чтобы регулировать высоту расположения. Называется подставка трегером. Есть и такая деталь, цель которой отвечать за однозначное ориентирование. Это все относится к элевационному винту. С его помощью определяется параметр.

Для этого визирная линия у прибора приводится в горизонтальное положение. Основное преимущество современных оптических нивелиров – они оснащены компенсатором. Его задача – поддерживать инструмент во время работы в горизонтальном положении. Благодаря чему погрешности исключаются, даже если прибор будет наклонен.

Кем и как проводится юстировка?

Если внимательное прочтение инструкции и попытки самостоятельно настроить прибор к желаемым результатам не привели, следует обратиться в специализированные метрологические сервисные центры, имеющие сертификаты и лицензии на выполнение таких метрологических процедур как поверки и юстировки.

Лицензии и сертификаты государственного образца о допуске к определенному виду работ в геодезической деятельности подтверждают качество выполняемых работ и оказываемых услуг, а также соответствие требованиям и государственным стандартам используемой материальной базы и необходимую для проведения работ квалификацию специалистов.

Подготовка лазерного уровня к работе

Перед непосредственным включением светодиода, создающего лазерный луч, прибор необходимо подготовить к работе. Подготовка заключается в установке прибора на штатив или просто на ровную поверхность. Многие модели сконструированы так, что их рабочее положение можно отрегулировать только на штативе — на нём находятся пузырьковые уровни для первичного выравнивания и все поворотные рычаги для фиксации луча в нужном положении. Ротационные инструменты укомплектованы дополнительными видами крепления к стене или потолку. Это связано с тем, что их применение часто требует установки в подвешенном состоянии, например, при монтаже подвесного потолка большой площади.

Перед включением лазерного нивелира его необходимо установить на стационарный штатив

Основная задача при выполнении установки — придание устойчивого положения лазерному нивелиру. Его колебания или падения во время работы недопустимы, поэтому штатив располагается на нужном уровне с максимальным раствором ног, затем выравнивается место крепления и только после этого закрепляется сам нивелир.

Строительные лазерные нивелиры обычно питаются от сменных батареек или аккумуляторов

Приборы с маятниковым устройством выравнивания сконструированы так, что стопорный механизм маятника отключается только при включении питания. Для дополнительного контроля вертикального положения во многих моделях предусмотрен звуковой сигнал, который прекращается, как только прибор оказывается в нужном состоянии.

Электронное выравнивание также происходит после включения питания. Необходимо дать определённое время датчикам для самовыравнивания. Опора нивелира состоит из 3 ног, настройкой длины которых сервомоторы приводят инструмент в горизонтальное положение. Лазерный луч включается только после того, как гул моторов прекращается. То же происходит и с ротационным уровнем, закреплённым на стене или потолке, только вместо горизонтальности положения опорных ног регулируется вертикальность оси вращения светодиода.

Как пользоваться нивелиром и рейкой при строительстве

Первое подразумевает переворачивание измерительных реек при установке. Датчики уровня встроены в верхней части прибора. Точная установка нивелира на местности определяет качестве всех проводимых измерительных мероприятий.

Они выполняются оператором. Его главной обязанностью является проверка показателей датчиков и регулировка наклона узла, если такая необходимость возникает. Без регулярной сверки можно пропустить отклонение от точного нахождения, что приведет к погрешности в замере и необходимости повторного нивелирования. Чтобы научиться правильно пользоваться нивелиром, необходимо ознакомиться с тем, какие типы этого инструмента бывают. Наибольшей простотой и доступностью невысокой стоимостью отличаются приборы с одним либо несколькими цилиндрическими уровнями.

Они располагаются прямо на трубе-визире. Более дорогими и точными являются измерительные устройства, которые снабжены автоматической компенсацией при установке.

Профессиональные операторы пользуются нивелирами с электронной системой проведения измерения. Эти устройства отличаются сложной конструкций и высокой стоимостью. Они тяжелы в настройках и эксплуатации, требуют определенных навыков и знаний. Цифра в маркировке означает средний показатель погрешности.

Устройство нивелира

Он измеряется в миллиметрах на каждый километр. Технические нивелиры имеют погрешность в расчетах от 1 сантиметра на 1 километр. Оно позволяет точно спроектировать и распланировать большинство строительных работ, но не все. Есть архитектурные объекты, где показатель погрешность не может быть больше 0,5 миллиметра. Чтобы провести измерительные работы, необходимо знать не только конструкцию прибора, разновидности и возможную погрешность, но и принцип пользования устройства.

Если говорить не о профессиональных разновидностях, требующих настройки и дополнительного программного обеспечения, никаких сложностей не возникнет. Сделать замеры сможет даже неопытный мастер.

Нивелир — это прибор, используемый для проведения геодезических измерений. Применяется при строительстве зданий, дорог, технических сооружений и других объектов. Например, с его помощью измеряют разницу между высотой сторон фундаментов, армирующих поясов зданий и других элементов конструкций, обустройство которых требует повышенной точности. Перед использованием требуется подготовка прибора — приведение в рабочее положение его отдельных рабочих узлов.

На ножках штатива, которых всего три, находятся крепежные винты. Они немного расслабляются.

Опоры выдвигаются на требуемую длину. Последняя может быть абсолютно любой. Нередко прибор приходится устанавливать даже на пересеченной местности. Верхняя часть штатива должна быть выставлена в горизонтальном положении. Следующим шагом винты снова затягивают и надежно фиксируют на каждой опоре. Большая часть нивелиров снабжена корректирующим плавным креплением. Он расположен на ножке штатива. Это позволяет проводить точную настройку верхней площадки по горизонтали.

Нивелирную трубу устанавливают на штатив.

Конструктивные особенности современного нивелира

Фиксация осуществляется с использованием крепежных винтов. Далее, проводится настройка датчиков уровня. Когда вращают регулировочные винты, добиваются центрального точного положения пузырькового уровня.

Положение настраивается относительно нанесенных линий. Чтобы было удобно и просто добиться желаемого результата, сначала пузырек выставляют в одном окошке. Далее, приступают к настройке второго. Его уже выравнивают с учетом положения первого и наблюдают за тем, как он меняется при настройке. Поэтапно настраивают прибор.

Как пользоваться оптическим нивелиром при строительстве фундамента

Алгоритм действий практически идентичен подготовке основания, с тем лишь отличием, что в этом случае фундамент уже готов, если лишь необходимо выровнять. Итак, последовательность работ:

Установите нивелир так, чтобы чётко видеть каждый угол фундамента в относительно узком поле зрения (90° или меньше). Это поможет избавиться от ошибок, связанных с поворотами нивелира на большие углы. Чтобы свести к минимуму ошибку, установите нивелир над фундаментом как можно ниже.
С помощником, удерживающим рейку, прострелите внешние углы a, b, c, d и запишите их высоту. В нашем примере самый высокий угол b.
Из высоты самого высокого угла вычтите высоты остальных углов и запишите разницу − это будет толщина прокладок.
Подкладками выведите углы до уровня высокого угла с допуском ±1,5 мм.
Протяните шнурку между углами. Натянув шнур горизонтально, положите стальные прокладки между лежнем и фундаментом под все лаги, балки и точечные нагрузки.
Для грубой подгонки лежня к шнуру в нужных местах положите подкладки.

Это общие рекомендации при работе с нивелиром на разных строительных этапах постройки дома.

Разновидности

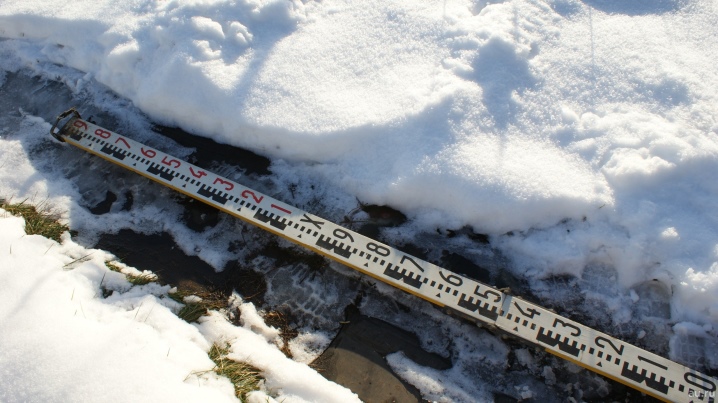

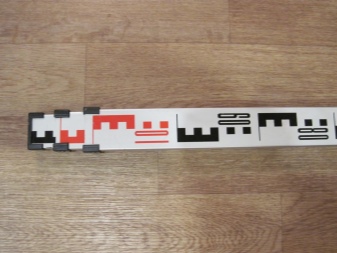

Нивелирная рейка — это всегда устройство прямоугольной формы. На плоскости размещается шкала. Цена деления шкалы установлена официальными стандартами для каждого прибора и вида измерений. Современные рейки могут быть сконструированы для аналогового или цифрового нивелира. Второй вариант подразумевает считывание штрих-кода стандарта BAR.

Складная нивелирная рейка чаще всего изготавливается из древесины. Типичное решение — складывание по центру. Длина отдельных секций составляет приблизительно 1,5 м. Механизм складывания в деревянных моделях очень надежен и не имеет люфта.

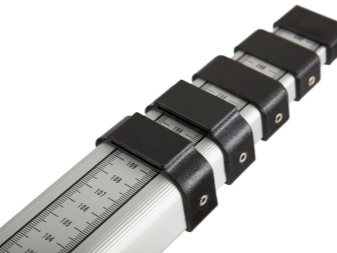

Довольно широкое распространение получили телескопические рейки. Их изготавливают в основном из легких веществ (алюминиевых сплавов или даже пластмассы). Очевидны преимущества такого решения для геодезистов и других людей, которым нужно сделать не одно измерение и обойти не один километр за день. Телескопическая конструкция оснащается круглым уровнем, благодаря которому ставится строго вертикально. Некоторые модели в длину достигают от 3 до 5 м, при этом после складывания длина уменьшается до 1,5 м.

Недостаток телескопической рейки в том, что такие приспособления служат меньше, чем классические деревянные изделия. Все дело в недостаточной надежности механизма трансформации.

Вместе с цифровыми нивелирами обычно стараются пользоваться фибергласовыми рейками. Разумеется, они также имеют разметку с двух сторон. На одну сторону наносятся пометки в метрических единицах. Фиберглас отличается отменными диэлектрическими свойствами. Его, как и дерево, можно спокойно использовать, чтобы брать отсчет вблизи объектов электрической инфраструктуры.

Рейки из инвара нужны в том случае, как уже говорилось, если требуется особо точная работа. Погрешность замеров (при правильном их проведении) может составлять всего около 1 мм. Корпуса инварных реек, строго говоря, также изготавливают из дерева. На основе специального сплава изготавливают лишь ленту, которая обтягивает внешний корпус. Подобное решение очень популярно, потому что получается очень легкая конструкция, да и применять ее несложно.

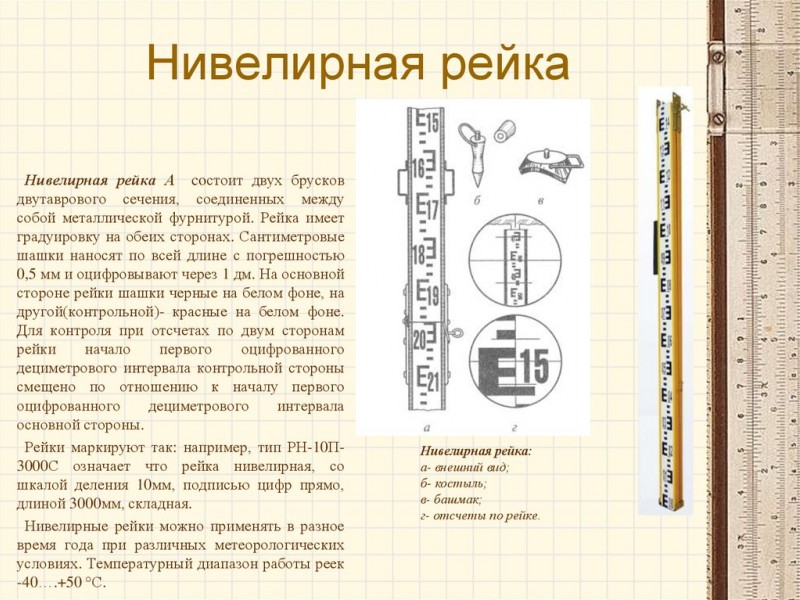

Типичная нивелирная рейка состоит из:

брусков шириной 0,1 и толщиной 0,02 м;
пяток (то есть пластин из металла) на концах;
скрепляющих эти части шурупов.

Рельсы окрашивают белым красящим составом. На одну сторону наносят деления черного окраса, а на другую — красные деления. Считать деления нужно от самой нижней пятки. С «черного» края с ней должна совпадать нулевая отметка, а с «красного» – точка отсчета 4787 мм. Градация нивелирных реек прописывается еще и в ГОСТ 11158-76. Согласно этому стандарту, для геометрического нивелирования можно применять:

РН-05 (этот индекс присваивается односторонним штриховым изделиям для замеров 1 и 2 категорий; допустимая погрешность 0,5 мм на 1000 м);

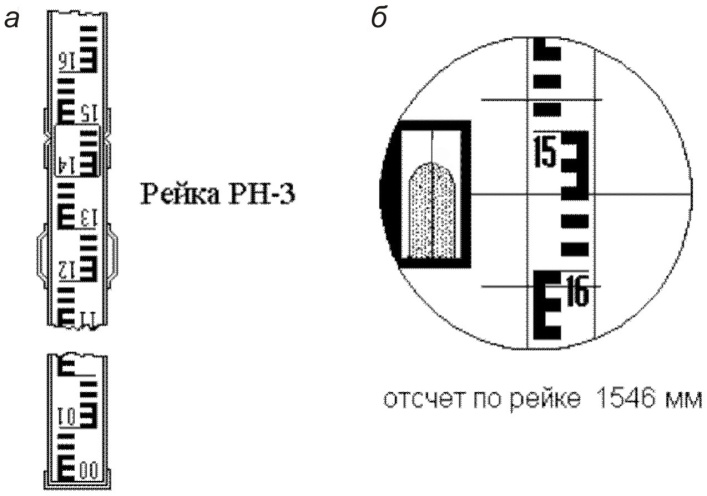

РН-3 (индекс присваивается двусторонним рейкам шашечного типа, предназначенным для нивелирования 3 и 4 категории; допускается ошибка промеров на уровне 3 мм на 1000 м);
РН-10 (двусторонние рейки для нивелирования технического класса с максимально допустимой погрешностью 10 мм на 1000 м).

Длина рельсов на этих трех моделях соответственно составляет:

3 и 1,2;
1,5, 3 и 4 м;
4 м.

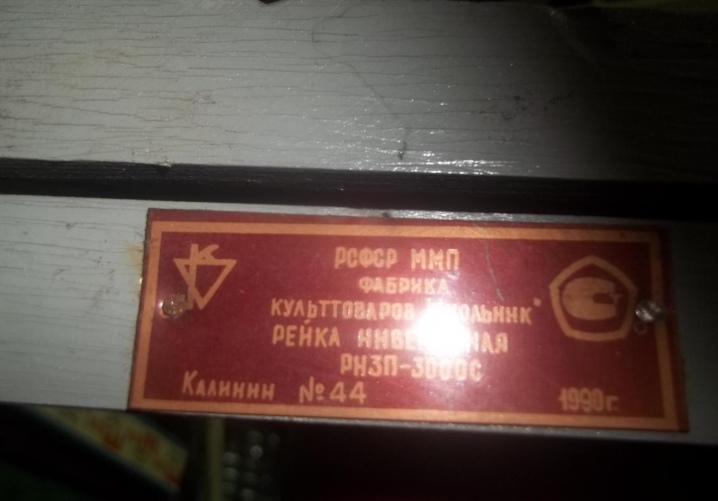

Рейка длиной 4 м всегда делается составного исполнения. Отдельные варианты РН-3 могут складываться. На рейках РН-3 цена деления составляет 0,01 м. Через каждые 10 см предусматривается пометка прямыми или перевернутыми цифрами. Каждая конкретная модель маркируется специальным цифробуквенным индексом. Условное обозначение РН-3П 3000С раскрывается так:

РН — нивелирная рейка;
3 — модель для снятия особо точных замеров;
П — нивелировка прямого изображения;
3000 — число миллиметров;
С — сложное строение.

Хорошим примером нивелирной рейки длиной 6 метров служит GEOBOX TS-6. Это достойное телескопическое приспособление для геодезической съемки. Оно дополнено двусторонней измерительной шкалой. Масса конструкции составляет 2,8 кг. Обратная сторона размечена в миллиметрах.

Как для оптических, так и для лазерных нивелиров подойдут любые рейки. Разница только в точности самих измерений, в удобстве работы и других тонкостях (цене, опциях). Хорошо, если нивелир поставляется изначально в комплекте с рейкой и штативом.

На что обращать внимание при покупке?

Выбирая нивелир, руководствуются сферой его применения, то есть смотрят, для чего он нужен в конкретной ситуации. Критерии отбора – дальность действия, точность измерения, дополнительные функции.

Для домашнего мастера при выборе лазерного нивелира достаточно следующих характеристик:

точность измерения ±0,3 мм/м и выше;
дальность с работы с приёмником 40-60 м;
проецирование горизонтальных, вертикальных плоскостей, прямых углов;
средний угол развёртки;
работа от аккумулятора;
умеренная цена.

Для домашнего использования не нужна большая дальность измерения и высокоточная оптика, а режим самонивелирования лазерного прибора не будет лишним. Зелёный луч лучше виден при искусственном освещении.

Профессиональный лазерный уровень должен отвечать более высоким требованиям:

точность измерения ±0,1 мм/м и выше. Большие расстояния на местности дают увеличение погрешности;
работа с приёмником для увеличения видимости луча, дальности работы от 300 метров;
высокий класс защиты от пыли и влаги;
устройство дистанционного управления;
лазерный отвес.

Ротационный прибор обеспечивает охват в 360 градусов. Соответственно, профессиональные приборы отличает и более высокая стоимость.

Как пользоваться нивелиром — пошаговая схема

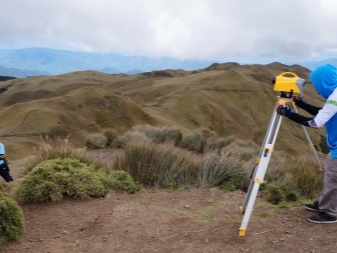

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой “штативной ноге”, ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном “окошке”, не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.

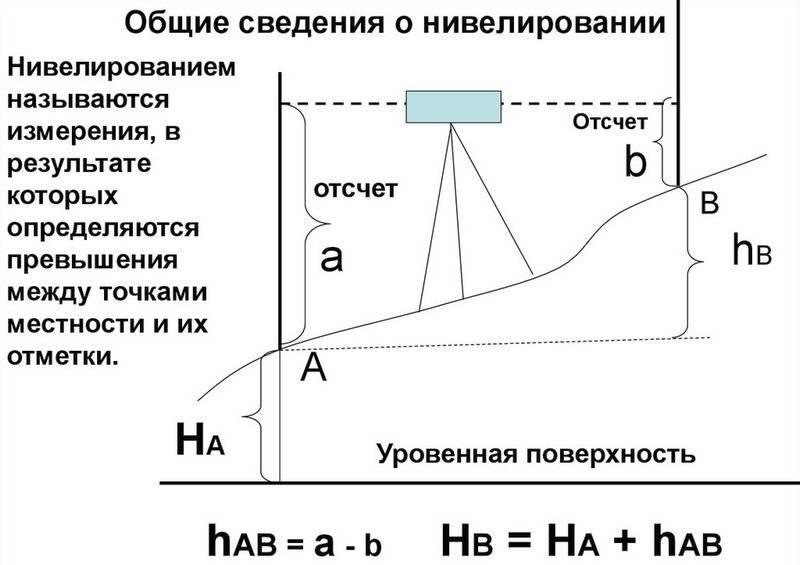

Нивелир это прибор для выноса или определения высотных отметок, проверки ровности поверхности путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические и по точности измерения на точные и высокоточные.

За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.

Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.

Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.

На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.

Нивелирная съемка при строительстве минифутбольного поля

Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.

Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.

Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.

На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.

Учимся пользоваться нивелиром

Чтобы провести измерительные работы, необходимо знать не только конструкцию прибора, разновидности и возможную погрешность, но и принцип пользования устройства. Если говорить не о профессиональных разновидностях, требующих настройки и дополнительного программного обеспечения, никаких сложностей не возникнет. Сделать замеры сможет даже неопытный мастер. Главное. четко следовать инструкции.

Установка штатива

На ножках штатива, которых всего три, находятся крепежные винты. Они немного расслабляются. Опоры выдвигаются на требуемую длину. Последняя может быть абсолютно любой. Нередко прибор приходится устанавливать даже на пересеченной местности. Верхняя часть штатива должна быть выставлена в горизонтальном положении. Следующим шагом винты снова затягивают и надежно фиксируют на каждой опоре. Большая часть нивелиров снабжена корректирующим плавным креплением. Он расположен на ножке штатива. Это позволяет проводить точную настройку верхней площадки по горизонтали.

Монтаж прибора

Нивелирную трубу устанавливают на штатив. Фиксация осуществляется с использованием крепежных винтов. Далее, проводится настройка датчиков уровня. Когда вращают регулировочные винты, добиваются центрального точного положения пузырькового уровня. Положение настраивается относительно нанесенных линий. Чтобы было удобно и просто добиться желаемого результата, сначала пузырек выставляют в одном окошке. Далее, приступают к настройке второго. Его уже выравнивают с учетом положения первого и наблюдают за тем, как он меняется при настройке. Поэтапно настраивают прибор. Добиваются точного положение нивелира по горизонтали на той площадке, где монтируют нивелир.

Фокусировка узла

Оптико-механический узел в оптическом нивелире тоже требует определенной настройки. Окуляр зрительной трубы выравнивают относительно обзору оператора. Это обусловлено различием в остроте глаза у человека. У каждого оно индивидуально. Это актуально даже для тех людей, которые никогда не носили очки. Если это стандартный нивелир, значит, прибор наводят либо на достаточно габаритный объект, либо на самое освещаемого место на участке.

Манипуляцию с настройками проводят до тех пор, пока на предмете или на местности ниточная сетка не станет максимально четко видна. Далее, аналогичное действие проводят с рейками, которые должны находиться в менее освещенном месте. Не следует пренебрегать данным этапом. Чем больше точек с различной освещенностью будет зафиксировано, тем точнее будут проводимые оператором измерения.Одним и тем же прибором могут пользоваться разные люди. Это означает, что проводить фокусировку приходится снова. Чтобы избежать подобного, всю работу от начала и до конца должен проводить один оператор. Когда такой возможности нет, фокусировку выполняют повторно.
