Устройство оборудования

Фиксация лазерного устройства и нивелира требует применения различного вида оборудования, которое используется в качестве опоры или держателя. Специалистами используются штанги и штативы, в народе их называют треноги; они позволяют закрепить оптический прибор в том положении, которое позволяет получить наиболее точные показатели и измерения.

Тренога позволяет установить и закрепить лазерный оптический прибор на необходимой высоте. С помощью этого оборудования специалист может работать с прочно установленным прибором. Какие-либо колебания или вибрации с применением штатива на лазерный уровень или нивелир не влияют. Использование оптических приборов со штативом делает работу наиболее универсальной и удобной.

Штативом называют передвижную опору для приборов, имеющих оптическую составляющую для получения точных результатов и наведения лазерного луча на объект в максимальном качестве.

Конструкция состоит из основания и штативной головки, которая устанавливается на основание и позволяет зафиксировать оптический прибор. Как правило, компактные штативы оснащаются несъёмной головкой. Профессиональные геодезические треноги для нивелиров имеют съёмную головку для различного вида оптических приборов. Лазерный прибор крепится к кронштейну с помощью винтов.

Основание держателя состоит из классической треноги. Ножки оборудования регулируются и позволяют использовать его на неровной поверхности или ступеньках. Конструкция треноги телескопическая, состоит из трёх металлических трубок или профилей, позволяющих изменить высоту и поднять основание. Закрепляются металлические трубки поперечными кронштейнами. Опорное основание выполнено в нескольких формах: прямоугольное, треугольное или сферическое.

Универсальный компактный штатив имеет несколько иную конструкцию. Он состоит из треноги, но в центре конструкции имеет центральную выдвижную штангу. Выдвижная штанга оснащается червячным механизмом, который позволяет изменять положение центральной штанги с миллиметровой точностью. Компактный держатель позволяет изменять положение приборов не только с помощью ног устройства, но и с помощью центральной штанги.

Критерии выбора штативов для оптических приборов

Основным критерием выбора оборудования будет вес треноги и её наибольшая точка высоты, на которую поднимаются трубки опоры.

На вес оборудования полностью влияет плотность материала, из которого изготовлены ноги держателя. Для производства телескопических ног применяют сталь, алюминиевые высокопрочные сплавы или деревянные рейки. Каждый выбранный материал имеет ряд характеристик, позволяющих сделать тот или иной выбор.

Держатели с деревянной треногой не влияют на работу лазерного луча, если работы производятся при высоких температурах или на площадке с открытым солнечным светом. Дерево не способствует тепловому расширению, которое искажает данные, в отличие от алюминиевых треног.

Вес оборудования будет изменяться с максимальной длиной. Наиболее больший вес у штативов, которые имеют большую высоту. Они массивные и громоздкие.

Оборудование складывается и убирается в чехол или кейс. Громоздкое оборудование и опоры для больших высот упакованы в чехол с ремнём. Ремень для удобства транспортировки может менять свою длину.

Более востребованы штативы и штанги высотой от 1—1,5 м. Эта высота наиболее универсальная. В случае необходимости поднять оборудование на высоту 3 метра и более приобретают держатель с соответствующей высотой.

Виды и устройство

Штатив для лазерного уровня, в современной интерпретации, изготавливаются в двух модификациях – универсальный геодезический и компактный. Некоторые модели имеют червячный подъемник для регулирования высоты головки (рабочей площадки).

Специальные зажимы избавляют от накручивания геодезических приборов. Круглые жидкостные помогают установить штатив по горизонтали и вертикали. Центральная подъемная штанга смещает головку по высоте с точностью до миллиметров.

Установочные ножки имеют телескопическую конструкцию, что очень удобно при работе на ступеньках, неровных поверхностях. Каждая из 3-х ножек регулируется отдельно, хотя есть модели без этой функции. Модификации имеют цепочки либо фиксаторы, между ножками для предотвращения скольжения по гладким поверхностям.

Есть, кроме вариантов с тремя установочными ножками, и телескопические устройства с одной штангой. Такие крепятся между верхней и нижней поверхностью помещения. Они имеют телескопическую конструкцию и позволяют рабочей площадке перемещаться и фиксироваться по штанге на любой необходимый уровень.

Обычно такие имеют оранжево-черную окраску, видимую даже в сумерках, изготовлены из алюминия, быстро монтируются и легки при транспортировке. Высота регулировки рабочей площадки до трех метров, может варьироваться, в зависимости от выбранной модификации.

Штативы изготавливают из алюминиевого профиля, поэтому сборка-разборка не займет много времени, он будет легок и удобен в работе.

Виды работ и выбор опорного оборудования

Применение на строительной площадке или в частном пользовании оптического нивелира сделает работу лёгкой с применением нивелирного штатива. Прибор удобен в использовании. Изготавливают его из облегчённого алюминиевого сплава. Лазерный нивелир крепится к основанию становым винтом размером 5/8 дюймов. Такой штатив весит порядка 3,5 кг. Применить более тяжёлое оборудование типа лазерного или цифрового нивелира не представляется возможным из-за его маленького веса и небольшой площадки для самого прибора.

Выбирая геодезические штативы, можно использовать в работе лазерные нивелиры и уровни, а также любое другое геодезическое оборудование. Рабочая площадка и устойчивые ножки надёжно закрепят уровень, а построитель плоскостей будет иметь максимально чёткие линии, без погрешностей от вибраций или дрожи. Держатель можно применять как внутри помещения, так и на открытой местности.

Опорные основания геодезического типа требуются специалистам, выполняющим следующие работы:

Осуществление контроля за проведением строительных работ и параметров возводимых конструкций.
При строительстве линий электропередач, трубопровода и прочих линейных сооружений.
Контроль за деформацией или смещениями возводимых зданий, сооружений и другие виды работ.

Элевационные штативы больше подходят для специалистов, выполняющих следующие работы:

Разметка плоскости для монтажа навесных балок и перекрытий.
Разметка подвесных конструкций потолков, в том числе натяжных потолков.
Разметка разнообразного настенного оборудования и инженерных коммуникаций.

Максимальная высота таких штативов составляет 4 метра. Комплектуются также винтовым креплением 5/8 дюймов.

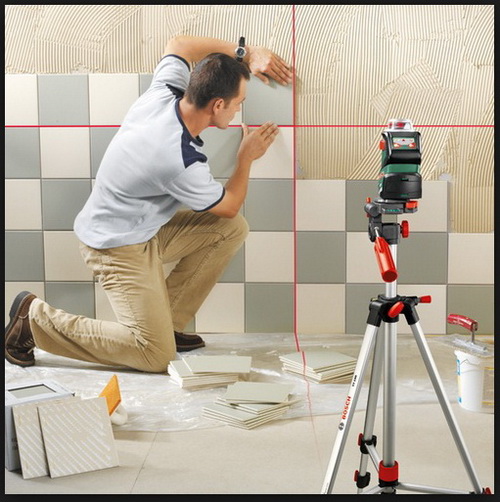

Облегчённое компактное опорное оборудование подходит для домашнего использования. В большинстве своём оно не имеет резьбового крепления. Для лазерного построителя плоскостей или уровня применяют универсальные фотоштативы. Они имеют крепление размером ¼ дюйма. Их положительное качество — это способность перемещать прибор не только вниз и вверх, но и изменять наклон прибора. Наклон лазерного устройства позволяет специалисту разметить и провести монтаж наклонных элементов.

Недостатком компактного фотоштатива является невозможность использования на открытом воздухе. Он комплектуется резиновыми наконечниками на ногах. Подобные ноги невозможно утопить в грунт. К тому же штатив лёгкий и способен упасть, что повлечёт поломку лазерного прибора.

Разновидности

Существующее опорное оборудование для строительных приборов представляется в трёх видах исполнения: универсальный геодезический, элевационный и фотоштатив.

Фотоштативы довольно лёгкие и в основном используются для установки лазерных устройств и дальномеров.
Элевационный штатив позволит специалисту установить и закрепить более тяжёлую оптику. Их применяют для регулирования рабочей высоты лазерного прибора и для построения плоскостей. Конструкция элевационной треноги предусматривает применение кривошипной стойки с ручкой. Кривошипная стойка поможет плавно и максимально точно регулировать высоту подъёма прибора. Именно наличие кривошипной стойки отличает элевационный штатив от геодезического.
Геодезические опорные держатели в основном имеют резьбу для накручивания лазерного оборудования.

Штанги для лазерного уровня применяют только внутри помещения. Принцип работы оборудования — установка телескопической трубки, на которую крепится лазерный прибор. Она способна перемещаться вверх или вниз на необходимую высоту. Штанга закрепляется распорками между потолком и полом или другими поверхностями.

Изготовлена штанга из алюминиевого сплава. Окрашивается чередующимися чёрными и оранжевыми полосами. Такая окраска позволяет работать в сумерки. Она легко собирается и транспортируется. Регулирование высоты зависит от модификации оборудования, в среднем составляет высоту 3 метра. Выпускаются штанги для нивелиров и с большей высотой.
