Как вытащить ящик с направляющими полозьями и доводчиком из шкафа (стола)?

как снять выдвижной ящик с доводчиком

При помощи вертикальных отверстий вы можете передвигать направляющие вниз и вверх примерно до 2 мм.

3. Круглые отверстия предназначены для точного фиксирования положения направляющей.

Из этого следует, что устанавливать направляющие, нужно начинать с отверстия, которое имеет горизонтальное окошко.

Это делается с целью того, что вам сразу не удастся точно закрепить направляющие заподлицо с передней стенкой ящика.

А если вы будете использовать горизонтальное отверстие, вы сможете передвигать направляющие вперед и назад.

Иначе говоря, горизонтальные отверстия используете временно, только до тех пор, пока выставите правильно направляющие.

После того когда вы подгоните их, зафиксируйте шурупом-саморезом направляющие, в круглом отверстии.

Теперь рассмотрим, как устанавливаются шариковые направляющие к боковине ниши.

Начинаете с разметки места, где будут находиться направляющие. Снизу отмеряете 3 см и проводите линию.

Ящики при их выдвижении не должны фасадами задевать друг друга, для этого между фасадами оставляйте зазор в 2–3 мм.

Итак, вами найдено точное положение направляющих, начертили линии на боковой части, теперь остается только закрепить съёмные части направляющих деталей, но здесь присутствует одно, но. Какой будет в вашем выдвижном ящике фасад – накладной или внутренний?

Если он будет накладной, то съёмная часть направляющих крепится саморезами заподлицо с боковиной ниши, а если внутренний, то они крепятся на 2 см внутрь от торца боковин.

Отверстия у вас должны размещаться строго по линии.

Если вы всё сделали правильно, то вставляете съёмные элементы направляющих на выдвижном ящике, в паз съёмных элементов, направляющих на боковых частях, и соедините их вместе. Они плавно должны войти друг в друга, а чуть слышимый щелчок, даст вам сигнал о том, что направляющие правильно собраны, и фиксатор защёлкнулся.

Вот и всё, работа сделана – направляющие установлены.

admin

Правильный монтаж шариковых направляющих обеспечит легкое и плавное скольжение ящика для комфортной эксплуатации. Полное выдвижение позволит максимально использовать каждый сантиметр внутренней плоскости, предоставляя свободный и полный доступ к содержимому. Комплект направляющих состоит из двух шариковых механизмов, которые вначале работы обязательно раскрываются.

Съемные части легко поддаются разъединению, достаточно лишь слегка сместить фиксатор и извлечь одну из направляющих. Детали имеют свое предназначение и место крепления, как и остальная фурнитура. Одна съемная часть фиксируется на стенке основного каркаса мебели, другая – на боковой области ящика. Шариковые направляющие имеют достаточное количество отверстий различной формы и предназначены для выполнения определенных функций.

Круглое отверстие позволяет выполнить более точную фиксацию направляющего элемента. Горизонтальные проемы предназначены для передвижения направляющей вперед, или назад на несколько миллиметров, соответственно вертикальные – для смещения по направлению вверх-вниз. Установку следует начинать с горизонтальных отверстий, периодически проверяя необходимое размещение и точность монтажа в соответствии с замерами. После определения нужного места установки, направляющая фиксируется саморезом, закрученным в круглый проем.

На следующем этапе выполняется установка направляющей на боковой части ящика. В случае, если выдвижных ниш несколько, следует ориентироваться на фасады

Важно сохранять зазор между верхними и нижними ящиками, а также основой конструкции. Фасады должны беспрепятственно скользить по направляющим, не задевая друг друга

Современные изделия отличаются выступающими фасадами на 40-50мм над стенками выдвижной ниши.

Отверстия должны располагаться ровно по линии.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Рекомендую начинать разметку положения крепежа направляющих с нижнего ящика. В зависимости от высоты фасада зазор между дном тумбы и ящиком может составлять 10-30 мм.

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах

Далее фиксируют их на двухсторонний скотч.

Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Шаг 6 — крепеж фасада выдвижного ящика на саморезы

Теперь можно переходить к финишу — установке ручек. Вот и все, что нужно знать о том, как установить направляющие выдвижного ящика своими руками. Рекомендую ознакомиться и с тем, как рассчитать размеры выдвижного ящика для самостоятельного изготовления.

Что делать, если мебельные ящики проваливаются, застревают и не вообще бесят?

Сравнительно недавно я купил себе горку с местом под большой телевизор, у вроде как, приличной компании Евромебель. Горка ничего так, стоит уже несколько месяцев. Одно только меня сильно бесило — это как выезжают ящики. Они шумят, периодически застревают, колесики на направляющих стираются, оставляют опилки, выскакивают из пазов, ящики проваливаются и царапают мебель внутри. Да чего с этой ужасной хренью только не происходило. Когда шкаф в очередной раз провалился, я вырвал его в припадке злости изуродовав роликовые направляющие.

Вот такая ужасная фурнитура устанавливается на горку за 30000 рублей. Дальше я напишу не просто лечение, а апргейд мебели до приличного уровня.

Сначала я думал заменить эти направляющие на такие же. Цена им 30 рублей за комплект.

Но ходя по магазину фурнитуры, я увидел вот такие шариковые направляющие. Они стоили, ужас, сколько целых 50 рублей за 40 см и 75 рублей за 50 см. На 25 – 30 рублей дороже. Купил себе комплекты на всю горку. Называются они шариковые направляющие. шириной взял 3,5 см. Есть и помощнее для нагруженных ящиков.

Вот они в упаковочках на полу. А под ними белые роликовые, которые я и удалял.

Переживал, как я буду все отмерять и ровно их прикручу. Оказалось все просто. Пара часов с линейкой, шуруповертом и карандашом.

Первым делом разбираем направляющие, прижав усик на широкой части. Остается только тонкая часть, которую нужно прикрутить ровно по центру боковины ящика. Старую фурнитру я пока не снимал, дальше скажу зачем. Когда прикручиваем тонкую часть направляющей, последний саморез, который самый близкий к фасаду не прикручивайте. Его прикрутим потом, когда все станет на место и нужно будет навести красоту по высоте. Чтобы все зазоры были одинаковые.

Прикрутил с обеих сторон фурнитуру на ящики и собрал ее. Затем с обеими направляющими я запихнул ящики обратно. Дальше отметил центр на фасаде полки и на стенке ящика как на картинке. С обеих сторон отметил линию, на которой должна крепиться основная часть направляющей.

Старые направляющие с стен снимаем. Затем от верхней части отмерил то же расстояние около задней стенки, начертил линию. И на нее прикрутил, толстую часть направляющей. Точно также и остальные.

На этом этапе можно удалить старые роликовые направляющие и выкинуть их в мусорку, потому что это говно. Вставить ящики и закрыть их.

Посмотреть на зазоры. Если зазоры разные нужно их подкорректировать перемещая направляющую по ящику. Я просто постучал в нужную сторону по крышке и затем, когда меня устроило расположение ящиков, притянул последние саморезы, самые ближайшие к фасаду (крышке ящика).

Ребята, это земля и небо.

Ящик выдвигается тихо и как по рельсам. Ребенок пальцем может его открыть.
Ящик выдвигается ПОЛНОСТЬЮ, а не на 2/3 как с роликовым говном.
Держит приличную нагрузку.
Ничего не застревает, не заедает, не стирается, не оставляет пластиковых опилок в мебели.

Воодушевленный такой движухой, на следующий день, я поехал и купил еще несколько комплектов чтобы заменить в кухне. Но на этот раз я взял их шириной 4 см. Они держат большую нагрузку, ибо посуда тяжелее мелочевки.

Принцип тот же. Отмечаем центр на боковине шкафа. Крепим на нее тонкую часть направляющей, не прикручивая ближайший к крышке саморез.

Закрываем шкаф с обеими направляющими, по факту он едет по старым роликам, новая фурнитура держится только на ящике. Закрываем шкаф, отмечаем линию крепления на стенках ящика. Чтобы не высчитывать все на бумаге.

На горку ушло 280 рублей, на кухню около 300. Жена получает удовольствие от открывания шкафов, которые раньше бесили всю семью.

Компании Евромебель я передаю привет. Если вы читаете этот текст, я вас прошу не надо экономить на мне 200 рублей. Больше я у вас ничего не куплю.

Роликовые или шариковые направляющие?

В современной мебели не обойтись без выдвижных сетчатых корзин и ящиков. Шкаф купе, кухонный гарнитур или гардеробная комната, неоспоримые преимущества использования выдвижных корзин и ящиков перед обычными полками привели к тому, что в настоящее время сложно представить себе место в доме где бы они не использовались.

Удобство доступа — выдвижные сетчатые корзины и ящики позволяют с легкостью доставать вещи находящиеся в глубине. Например на кухне, что бы достать сковородку находящуюся глубоко в гарнитуре Вам достаточно выдвинуть ящик и достать ее. В случае с обычными полками Вам бы пришлось сначала достать всю посуду находящуюся на полке, чтобы освободить доступ к необходимой сковородке, а затем поставить все вынутые в начале предметы обратно. Выдвижные сетчатые корзины и ящики предоставляют прямой доступ к Вашим вещам.

Использование всего полезного пространства шкафа — обеспечивая удобный и легкий доступ к содержимому, выдвижные корзины позволяют рационально использовать всё внутреннее пространство корзин и ящиков, что особенно актуально для небольших шкафов купе. Выдвижные сетчатые корзины и ящики позволяют обеспечить порядок в Вашем доме.

Однако не возможно собрать выдвижной сетчатой корзины или ящика без выдвижной направляющей. Существует огромное количество разновидностей и модификации выдвижных направляющих отличающихся по конструкции, размерам, величине выдвижения, способу крепления к выдвигаемому элементу мебели, по своей несущей способности и так далее… В настоящее время наиболее распространены два типа: роликовая направляющая и шариковая направляющая.

Роликовые направляющие. Простой монтаж, легкое выдвижение и низкая цена – вот три основных составляющих популярности роликовых направляющих. Однако у данного типа направляющих существует и ряд недостатков: выдвижной ящик выдвигается не до конца, при открытии направляющие сильно шумят, выдерживают лишь небольшую нагрузку.

Роликовые направляющие состоят из двух частей одна из которых жестко крепиться на выдвижном элементе, а другая на каркасе шкафа. Выдвижение происходит за счет пластиковых роликов перемежающихся в специальных пазах. Вы можете удалить ящик с роликовыми направляющими, выдвинув его, насколько это возможно, немного подняв, а затем, потянув его еще дальше. Здесь нет кнопок или скрытых механизмов, необходимых для удаления ящика. Установка ящика производиться в обратной последовательности.

Шариковые направляющие. Шариковые направляющие относятся к системе выдвижения более высокого класса чем роликовые. Среди неоспоримых достоинств шариковых направляющих – полное выдвижение сетчатых корзин и ящиков, возможность выдерживать значительную нагрузку, почти в два раза превышающую допустимую для роликовых систем, бесшумность и плавность выдвижения, высокая надежность и длительный срок службы.

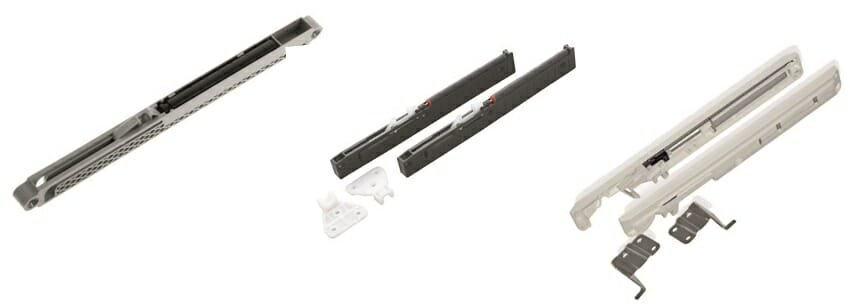

Ассортимент доводчиков для выдвижных ящиков метабокс

Например, для системы Metabox производитель Blum предлагает дополнительные доводчики Blumotion. Вы их можете купить в любой момент. Установить доводчик на выдвижной ящик довольно просто: достаточно вынуть сами короба из полозьев и закрепить доводчики между направляющих. Подробная инструкция помогает правильно установить доводчики в выдвижной ящик, рассчитав все необходимые расстояния.

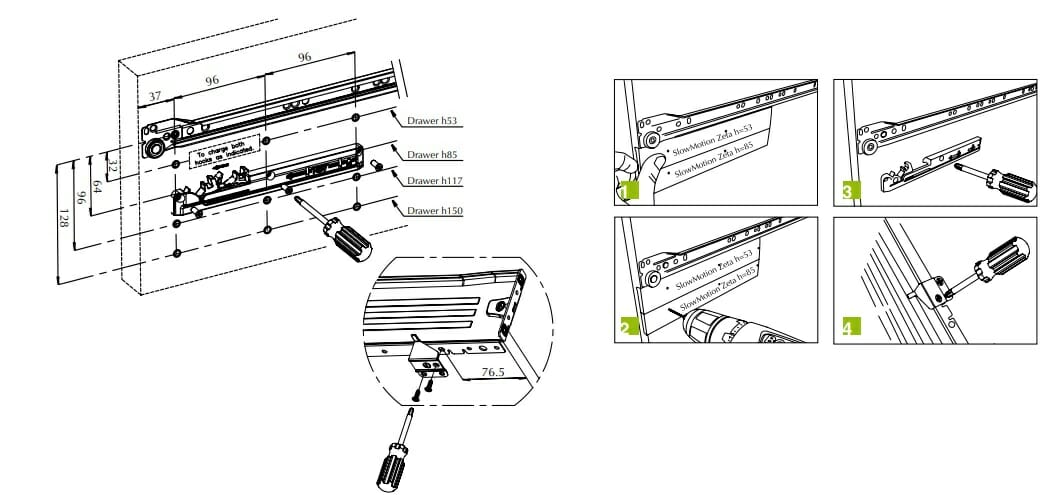

Принцип как установить доводчики Blum на выдвижной ящик проще понять из видео.

Кстати говоря, фактически любые метабоксы могут быть оснащены доводчиками. Накладные механизмы с такой функцией предлагаются разными производителями: Boyard, Amix, FGV, Blum и другими. Некоторые из них вполне взаимозаменяемые. Главное, перед покупкой тщательно проверить основные технические данные:

Конструкцию имеющихся ящиков,
Глубину, высоту боковых стенок метабокса
Величину зазора между боковой стенкой метабокса и корпуса тумбы.

Если все расчеты вашего ящика совпадают с инструкцией по расчету деталей метабокса выбранной системы, то в 99% все дополнительные аксессуары, включая доводчик, отлично подойдут и вам. Установить доводчик на выдвижной ящик можно, опираясь на общую схему инструкции. У каждого механизма она разная и прилагается в упаковке. Например, для доводчика SlowMotion Zeta от FGV (Италия) она такая.

А полный комплект фурнитуры (метабоксы + доводчик) на один ящик выглядит следующим образом.

ВАЖНО! Поскольку амортизаторы такого плана крепятся под дно метабоксов, следует понимать, что под нижний ящик кухни стандартной установки они не подходят

Попросту недостаточно места между дном ящика и дном самой тумбы для их установки. Поэтому сам ящик перекручивают выше (с соответствующим перекручиванием фасада).

Задать вопрос или написать письмо

У вас есть выдвижной ящик, и вы хотите на него установить шариковые направляющие, чтобы он четко и мягко выполнял свою работу.

В этой статье мы рассмотрим, как самостоятельно установить их, на этот вид изделия.

Вы купили комплект из двух шариковых направляющих, и в начале их установки, для более удобного монтажа, их нужно вам раскрыть.

Состоит каждая направляющая из двух зафиксированных съемных частей.

Для их раскрытия, нужно отодвинуть ножку фиксатора вниз и осторожно вытащить съемную часть направляющей. Теперь у вас в руках направляющие, состоящие из двух съемных частей

Теперь у вас в руках направляющие, состоящие из двух съемных частей.

Первые части крепятся к выдвижному ящику, а вторые к боковой части ниши, где будет размещаться ящик.

Теперь перейдем к инструкции – как смонтировать эти шариковые направляющие.

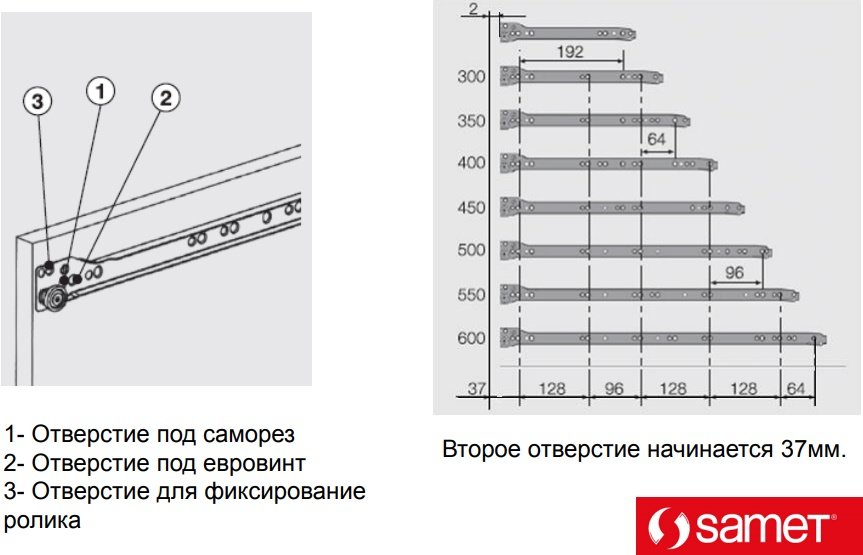

На направляющей, съемной ее части, вы видите множество отверстий различной формы, которые имеют свои определенные задачи и функции.

установка направляющих

1. При помощи горизонтальных отверстий вы можете передвигать направляющие вперед и назад примерно до 2 мм.

Выбор шариковых направляющих

Чтобы правильно подобрать направляющие для мебели, необходимо учитывать:

разновидности устройства;
технические характеристики направляющих;
фирму-производителя, от которой зависит качество мебельной фурнитуры.

Разновидности шариковых направляющих

Классифицировать направляющие шарикового типа можно по нескольким признакам:

степени открывания. Выпускаются системы частичного и полного выдвижения. При ограниченном движении сокращается угол обзора содержимого и приблизительно дальних 5 – 6 см ящика не видно. Система полного выдвижения позволяет обозревать все содержимое ящика;

Различия направляющих по степени открывания ящиков

ремонтопригодности. Различают более дешевые неразъемные направляющие, которые в случае поломки можно будет только заменить, и разъемные конструкции, подлежащие ремонту, а в пределах одного производителя и взаимозаменяемости комплектующих деталей;
способу установки. Различают стандартные направляющие, монтаж которых производится на боковые стенки ящика, и направляющие скрытого монтажа. При данном способе установка системы выдвижения производится снизу ящика, что позволяет скрыть все элементы и увеличить внутренне пространство шкафа, комода, тумбы и так далее.

Шариковые направляющие скрытого монтажа

количества ступеней. Выделяют одноуровневые и многоуровневые направляющие. В зависимости от данного показателя определяется максимальная нагрузка на ящик;
наличию дополнительных элементов. Направляющие могут комплектоваться доводчиками, позволяющими плавно закрывать ящик, что увеличивает срок службы мебели и/или системой Push-to-open – открывание ящика путем нажатия на переднюю часть фасада.

Принцип системы Push-to-open

Какие направляющие лучшие? Решать каждому пользователю самостоятельно, опираясь на вид мебели (шкаф, тумба, комод и так далее) и окружающее пространство.

Подбор технических параметров

После определения вида направляющей требуется правильно подобрать размеры. Допускается:

уменьшение длины выдвижной системы относительно длины ящика на 10 – 15 мм, но не более 75% показателя (расчет по рекомендации производителя). Например, для ящика длиной 400 мм подойдут направляющие длинной 300 – 400 мм;
ширина системы направляющих определяется в соответствии с требуемой нагрузкой.

Чем больше предполагаемая нагрузка на ящик, тем большей ширины требуется выбирать направляющие. При большой ширине ящика допускается установка двух направляющих параллельно друг другу, что также позволит увеличить показатель нагрузки.

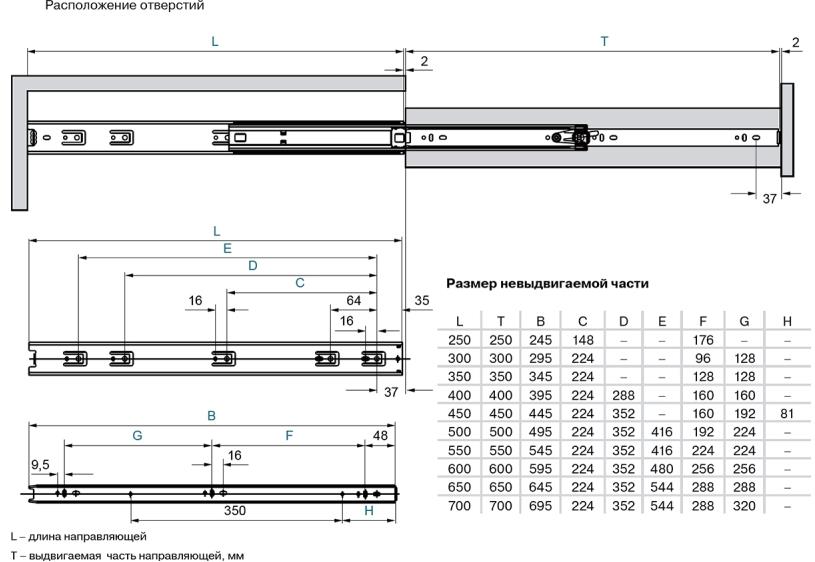

Основные размеры направляющих шарикового типа

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.
