Определенная категория программ для расчета сечения кабеля предназначена для использования с персонального компьютера. За счет чего реализуется значительно больший функционал и объем работы, в результате обработки большего количества данных можно собрать наиболее актуальную информацию конкретно для ваших условий прокладки кабеля. Рассмотрим наиболее популярные из них на примере конкретных утилитов и сервисов для вычисления сечения кабеля.

Электрик

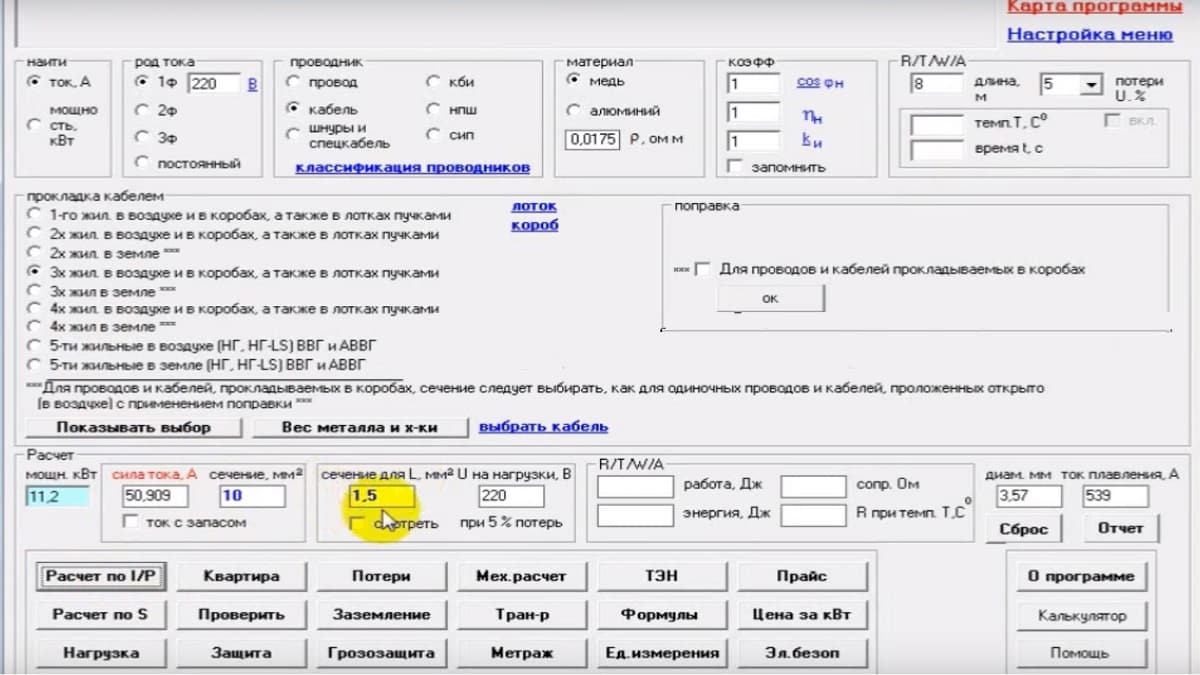

Рис. 1. Программа Электрик

Довольно простая и многофункциональная программа, как и прочие, предназначена для скачивания и установки на жесткий диск. Позволяет выполнять расчет самых разнообразных параметров электрической сети, включая сечение жилы кабеля или провода.

Для вычислений в соответствующие поля стартового окна необходимо вбить:

• Тип расчетной величины, по которой определяется сечение (по току или мощности);
• Параметры тока и сети (количество фаз, постоянный или переменный);
• Тип кабельно-проводниковой продукции, используемый в вашей сети;
• Материал для жила;
• Коэффициент мощности;
• Протяженность линии.

В работе этой программы можно разобраться в течении нескольких минут, поэтому она будет полезной как для опытных электриков, так и для новичков.

К недостаткам программы Электрик следует отнести необходимость установки на ПК, что актуально для лиц постоянно занимающихся расчетами.

Ссылка на скачивание: https://www.programmi-pc.net/elektrik-8-6

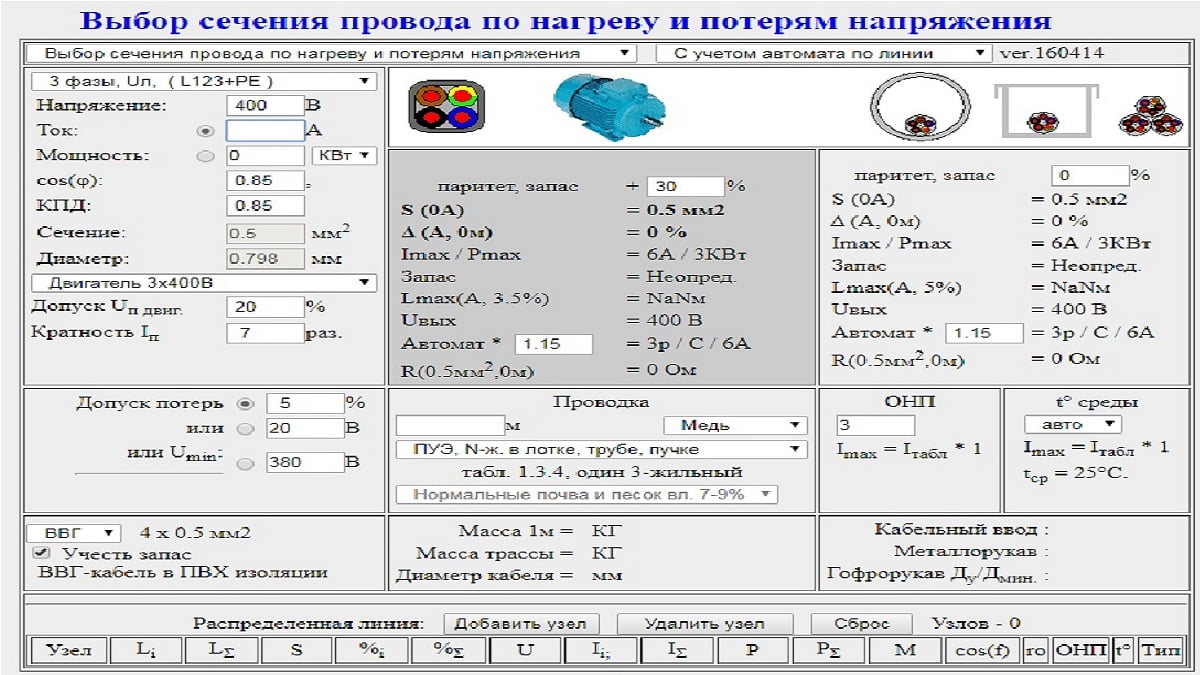

Wiresel

Рис. 2: программа Wiresel

В отличии от предыдущего варианта, эта программа не требует скачивания для расчета сечения, ее можно использовать в онлайн режиме. После запуска программы в окне браузера появится таблица с графами, в которые следует внести соответствующие данные о кабеле и подключаемой нагрузке. Основным преимуществом Wiresel является оперативность – можно выполнить все вычисления без установки.

К недостаткам следует отнести изначальную разработку на английском языке, из-за чего технические параметры, получаемые при расчете сечения кабеля, разработчик рекомендует перепроверять на соответствие принятым методикам вычисления.

Cable

Рисунок 3: программа Cable

Программа от компании Атлас, из-за чего Cable нередко называют именем производителя является многофункциональной. Устанавливается на компьютер и позволяет произвести расчет сечения кабеля. Для реализации такой процедуры в окне Cable вносятся данные о:

• Расчетном параметре – ток или мощность нагрузки;
• Роде тока и количестве фаз;
• Типе кабельно-проводниковой продукции;
• Материале жил;
• Данные о линии (длина и величина потерь);
• Тип прокладки кабеля.

В результате пользователю выдаются данные сечения, полученные по отношению к длительной нагрузке и по потерям напряжения.

Недостатком такой программы является наличие рекламных сообщений, но они практически  не влияют на вычисления.

Ссылка на программу: https://soft.softodrom.ru/ap/Cable-p21622

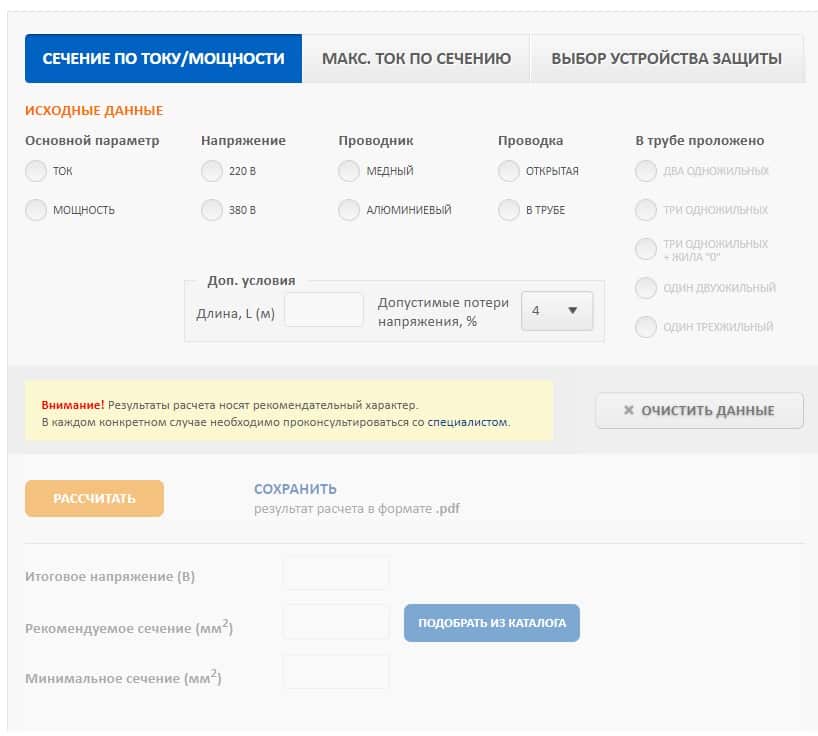

Best-energy

Рис. 4: программа Best-energy

Это развивающийся онлайн сервис для электриков, с его помощью можно рассчитать сечение провода или кабеля для электрической проводки и параметры для нескольких электротехнических устройств.

Для подсчета в программе нужно указать такие параметры:

• Параметры электрических величин (для систем переменного тока далее указывается тип и коэффициент мощности);
• Материал – алюминиевый или медный кабель;
• Потребляемая мощность – уровень нагрузки, подключаемой к кабелю;
• Уровень питающего напряжения;

Здесь же можно установить величину потерь в зависимости от протяженности участка проводки или кабеля. Весомым преимуществом Best-energy является возможность учитывать нагруженные провода в общем пучке.

Использовать ее можно здесь: https://best-energy.com.ua/support/calc-cable

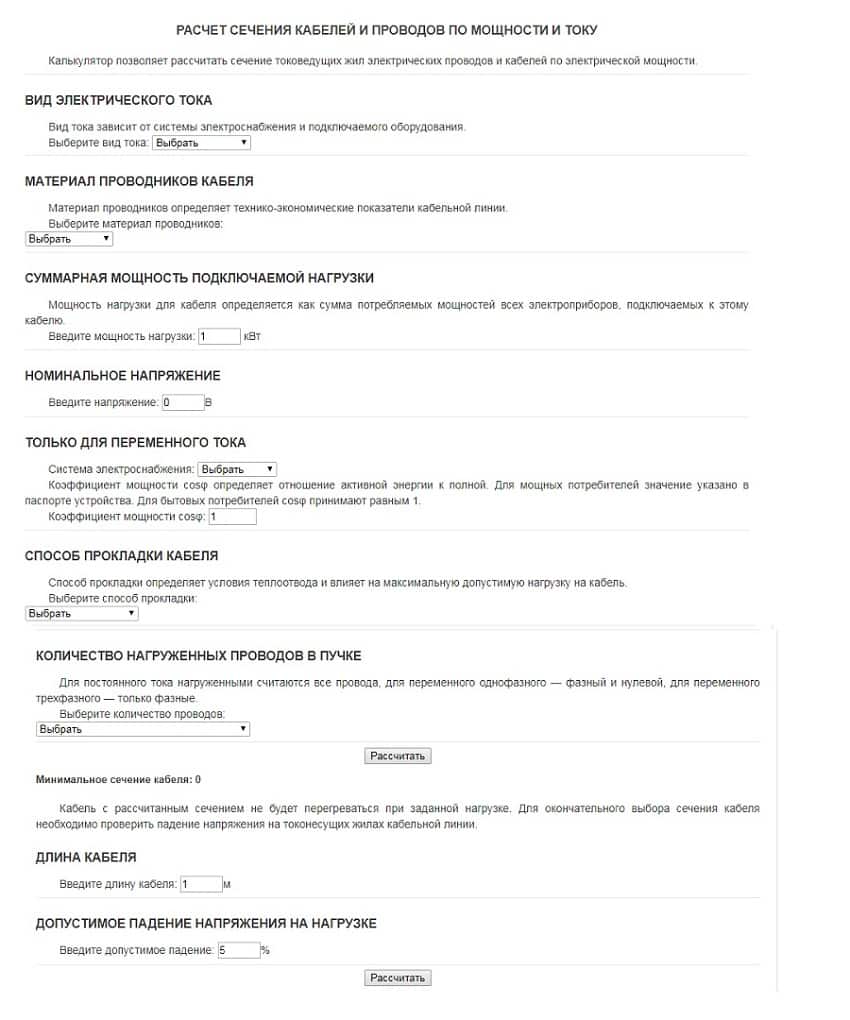

Калькулятор Элекон

Рис. 5: калькулятор Элекон

Элекон – это онлайн программа, позволяющая определить сечение кабеля в домашних или промышленных сетях. Актуальна для проведения модернизации проводки или при прокладке линии.

В расчете программой учитываются такие параметры:

• тип и величина нагрузки кабеля;
• величина напряжения;
• материал жил кабеля;
• тип прокладки.

Помимо этого в программе могут устанавливаться дополнительные условия – протяженность и размер допустимых потерь. В отличии от других вариантов, Элекон выдаст вам два параметра сечения, минимальное и рекомендуемое для заданной ситуации.

Ссылка для перехода: https://www.elcn.ru/calc/

Для мобильного телефона или планшета

Эта категория программ предназначена для использования с переносного гаджета, который, как правило, всегда находится под рукой. Мобильные приложения востребованы среди лиц, находящихся непосредственно в месте проведения работ, где нет компьютера или проводного доступа в мировую паутину. Далее рассмотрим наиболее актуальные варианты мобильных программ.

SafetyCalc Free

Рис. 6: программа SafetyCalc Free

Многофункциональное приложение, которое также можно использовать для определения сечения кабеля. Может использоваться совместно с операционной системой Android на любом подходящем гаджете. В отличии от приведенных выше программ позволяет работать сразу с несколькими нагрузками, что значительно упрощает вычисления для разветвленной цепи. Для этого указывается величина тока для каждой из ветвей, уровень напряжения, что применимо к различным типам потребителей при проектировании проводки в доме, на предприятии и т.д.

К недостаткам такого обеспечения можно отнести наличие рекламы и ограничение по количеству нагрузок до 10 единиц. Следовательно, на крупных объектах всю сеть для расчета придется разбивать на несколько участков.

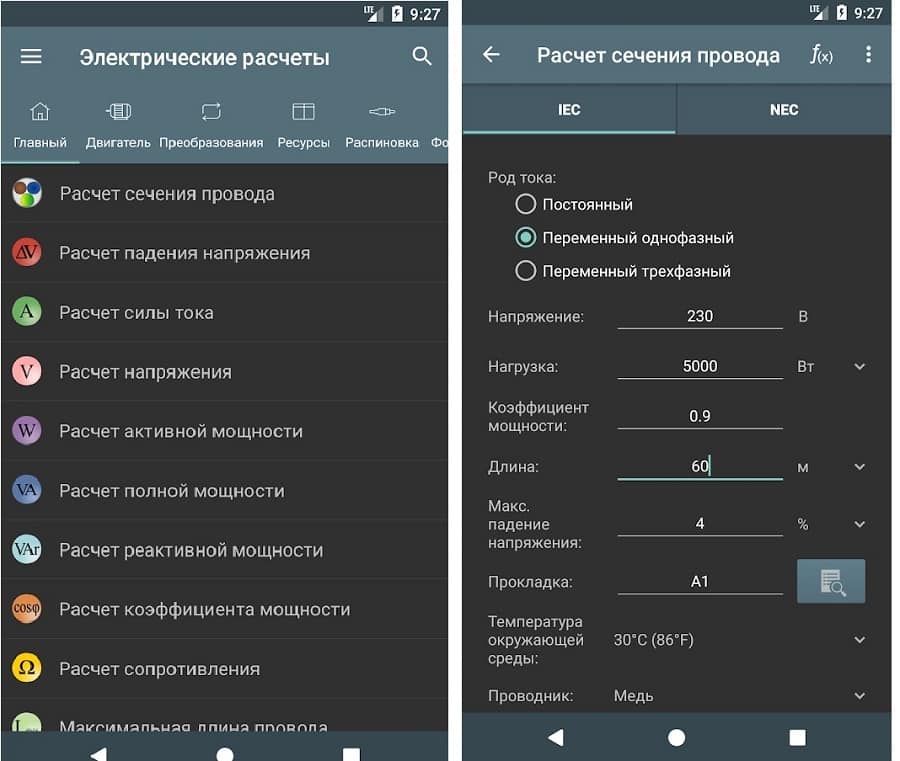

Электрические расчеты

Рис. 7: программа Электрические расчеты

Электрические расчеты – это палочка выручалочка современного электрика, так как в прямом смысле слова способна выполнить расчет практически любых величин и параметров наиболее популярного оборудования. Помимо функции определения сечения кабеля, такая программа выступает калькулятором  расчета  еще порядка 110 параметров.

Интерфейс исходных параметров довольно простой вам нужно указать:

• токовые параметры сети;
• величину номинального напряжения;
• потребляемую мощность;
• КПД системы;
• длину проводника;
• величину потерь;
• тип прокладки;
• предел рабочих температур;
• материал токоведущих жил кабеля.

За счет использования большого количества параметров, сечение определяется с относительно высокой степенью точности. Данное приложение встречается как в бесплатном, так и в платном варианте. В бесплатной версии придется терпеть рекламу, а платная предоставит куда более интересные возможности.

https://play.google.com/store/apps/details?id=it.Ettore.calcolielettrici&hl=ru – бесплатная версия;

https://play.google.com/store/apps/details?id=it.Ettore.calcolielettriciPRO – платная версия.

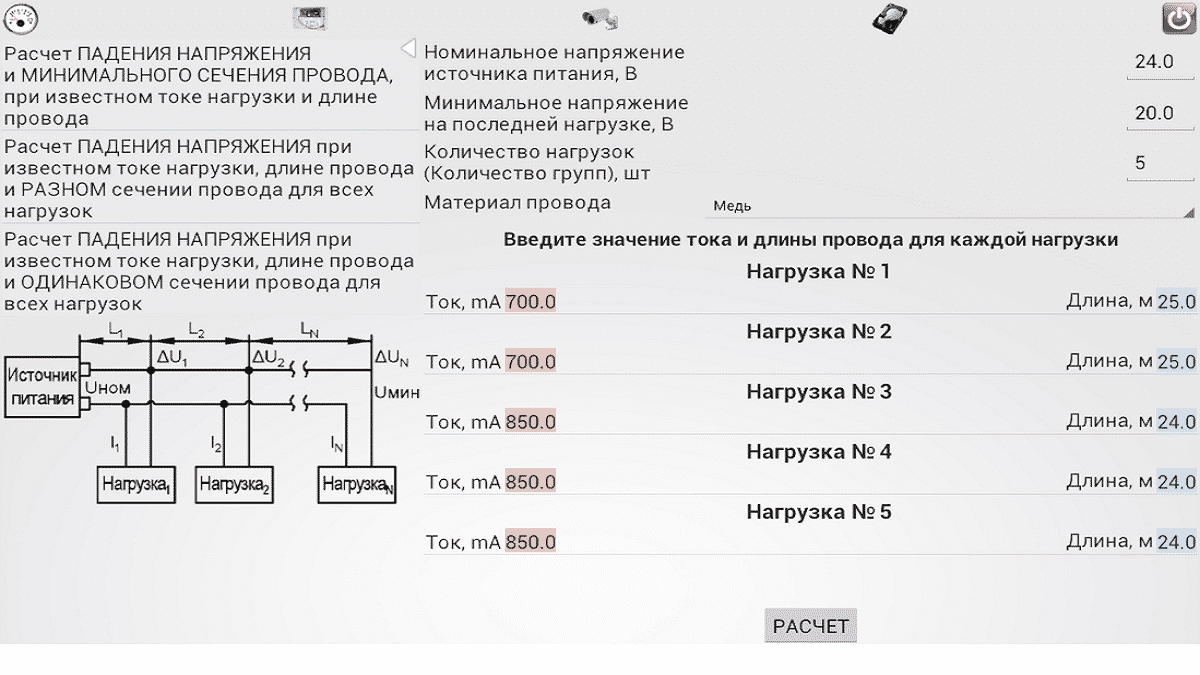

Мобильный электрик

Рис. 8: программа Мобильный электрик

Эта программа для использования на мобильном устройстве может применятся для расчета электрических величин в широком диапазоне, среди которых и сечение кабеля.  Помимо этого Мобильный электрик содержит достаточно большое количество конверторов. Также к преимуществам приложения следует отнести функцию паузы, в течении которой вы можете поиграть в карточные игры или полистать справочные материалы.

К преимуществам следует отнести довольно удобный интерфейс – благодаря расположению полей и ячеек данные  в них заносятся достаточно просто. Из недостатков стоит выделить наличие рекламы, но благодаря этому приложение распространяется бесплатно.

SCT Electro

Рис.  9: программа SCT Electro

Довольно простая программа, позволяющая вычислять на мобильнике два параметра – полную мощность и сечение жил кабеля. Так как в рамках статьи мы рассматриваем второй вариант, то эта программа значительно проще реализует поиск нужной опции, что значительно сокращает время на поиск, но в то же время, имеет узкую специализацию. На начальных этапах эксплуатации имелись недоработки в части отсутствия определенных сечений, но в процессе совершенствования в приложении появилась возможность работы на английском языке. Также к преимуществам   SCT Electro следует отнести удобный и понятный интерфейс программы, с которым под силу будет разобраться даже начинающему электрику.

Скачать SCT Electro можно здесь: https://play.google.com/store/apps/details?id=ru.lunapark.develop.sct.electro&hl=ru

CuCalc

Рис. 10: программа CuCalc

CuCalc – это мобильная версия программы для определения сечения кабеля по рабочим параметрам системы, в которой его планируют использовать. Является многофункциональной, поскольку реализует расчет и других параметров для электрических устройств

В этом приложении уделяется большое внимание именно условиям эксплуатации токоведущих элементов, представлен ряд вариантов их расположения, типа среды и т.д. Благодаря такому подходу, вы сможете получить наиболее точные данные для выбора конкретной марки кабеля

Перевод чисел из десятичной системы счисления в другую систему счисления

Для перевода чисел из десятичной системы счисления в другую систему счисления нужно переводить отдельно целую часть числа и дробную часть числа.

Целую часть числа переводится из десятичной СС в другую систему счисления – последовательным делением целой части числа на основание системы счисления (для двоичной СС – на 2, для 8-ичной СС – на 8, для 16-ичной – на 16 и т.д.) до получения целого остатка, меньше, чем основание СС.

Пример 4. Переведем число 159 из десятичной СС в двоичную СС:

Рис. 1

Как видно из Рис. 1, число 159 при делении на 2 дает частное 79 и остаток 1. Далее число 79 при делении на 2 дает частное 39 и остаток 1 и т.д. В результате построив число из остатков деления (справа налево) получим число в двоичной СС: 10011111. Следовательно можно записать:

Пример 5. Переведем число 615 из десятичной СС в восьмеричную СС.

Рис. 2

При приведении числа из десятичной СС в восьмеричную СС, нужно последовательно делить число на 8, пока не получится целый остаток меньшее, чем 8. В результате построив число из остатков деления (справа налево) получим число в восьмеричной СС: 1147(см. Рис. 2). Следовательно можно записать:

Пример 6. Переведем число 19673 из десятичной системы счисления в шестнадцатеричную СС.

Рис. 3

Как видно из рисунка Рис.3, последовательным делением числа 19673 на 16 получили остатки 4, 12, 13, 9. В шестнадцатеричной системе счисления числе 12 соответствует С, числе 13 – D. Следовательно наше шестнадцатеричное число – это 4CD9.

Далее рассмотрим перевод правильных десятичных дробей в двоичную СС, в восьмеричную СС, в шестнадцатеричную СС и т.д.

Для перевода правильных десятичных дробей (вещественное число с нулевой целой частью) в систему счисления с основанием s необходимо данное число последовательно умножить на s до тех пор, пока в дробной части не получится чистый нуль, или же не получим требуемое количество разрядов. Если при умножении получится число с целой частью, отличное от нуля, то эту целую часть не учитывать (они последовательно зачисливаются в результат).

Рассмотрим вышеизложенное на примерах.

Пример 7. Переведем число 0.214 из десятичной системы счисления в двоичную СС.

Рис. 4

Как видно из Рис.4, число 0.214 последовательно умножается на 2. Если в результате умножения получится число с целой частью, отличное от нуля, то целая часть записывается отдельно (слева от числа), а число записывается с нулевой целой частью. Если же при умножении получиться число с нулевой целой частью, то слева от нее записывается нуль. Процесс умножения продолжается до тех пор, пока в дробной части не получится чистый нуль или же не получим требуемое количество разрядов. Записывая жирные числа (Рис.4) сверху вниз получим требуемое число в двоичной системе счисления: 0.0011011.

Следовательно можно записать:

Пример 8. Переведем число 0.125 из десятичной системы счисления в двоичную СС.

Рис. 5

Для приведения числа 0.125 из десятичной СС в двоичную, данное число последовательно умножается на 2. В третьем этапе получилось 0. Следовательно, получился следующий результат:

Пример 9. Переведем число 0.214 из десятичной системы счисления в шестнадцатеричную СС.

Рис. 6

Следуя примерам 4 и 5 получаем числа 3, 6, 12, 8, 11, 4. Но в шестнадцатеричной СС числам 12 и 11 соответствуют числа C и B. Следовательно имеем:

Пример 10. Переведем число 0.512 из десятичной системы счисления в восьмеричную СС.

Рис. 7

Получили:

Пример 11. Переведем число 159.125 из десятичной системы счисления в двоичную СС. Для этого переведем отдельно целую часть числа (Пример 4) и дробную часть числа (Пример 8). Далее объединяя эти результаты получим:

Пример 12. Переведем число 19673.214 из десятичной системы счисления в шестнадцатеричную СС. Для этого переведем отдельно целую часть числа (Пример 6) и дробную часть числа (Пример 9). Далее объединяя эти результаты получим:

Главные преимущества калькулятора

Калькулятор расчета сечения работает в режиме онлайн. Он позволяют практически безошибочно вычислять все необходимые параметры. Благодаря точным исходным данным, вводимым в программу, полностью исключается влияние так называемого человеческого фактора.

Приборы и оборудование с высокой мощностью применяются не только на производстве, но и в бытовых условиях дома или квартиры. Поэтому при выборе необходимого проводника, в первую очередь выполняются расчеты сечения по мощности. Данный параметр, необходимый для исходных данных, можно обнаружить либо в паспорте изделия, либо на корпусе прибора. Достаточно ввести значение мощности в таблицу, и калькулятор самостоятельно выполнит все необходимые вычисления. В полученных расчетах не учитывается индуктивность сопротивления кабельной линии. Данное значение перекрывается допустимым спадом напряжения в размере 5%, заложенным в калькуляторе.

Другим положительным качеством калькулятора онлайн является возможность расчета сечения, в зависимости от длины кабеля. При наличии монтажной схемы с определенным масштабом, длина линий определяется путем измерения расстояний между основными точками – розетками, выключателями, распределительными коробками, электрощитками и другими элементами. К каждому участку прибавляется примерно 10 см на скрутки.

Работы по электрификации жилья всегда считались сложным и трудоемким процессом. В первую очередь это связано с возрастающим количеством бытовых приборов и оборудования, устанавливаемых в современных домах. Применяя калькулятор, вы легко и безошибочно выполните все необходимые расчеты.

Как пользоваться

Калькулятор представляет собой двухстрочную вычислительную машину, то есть все действия записываются в одну строчку и рассчитываются согласно приоритету математических операций после нажатия клавиши равно (=).

Назначение кнопок

Основные действия и цифры

, , …- стандартные клавиши для ввода цифр.

– добавление двух нулей подряд.

– сложение; – вычитание; – умножение, – деление.

– вывод результата действия.

– вычисление процентов.

– удаление последнего действия.

– изменение математического знака на противоположный (вводится после значения).

, – знаки математических скобок.

– вычисление модуля.

– знак запятой используется для отделения выражения в двух случаях: при расчёте логарифма по заданному основанию, а также вычисления корня с заданной степенью.

Степени и логарифмы

– возведение в квадрат.

– возведение в куб.

– возведение в заданную степень.

– вычисление квадратного корня.

– вычисление кубического корня.

– вычисление корня с заданной с заданной степенью (первое выражение является подкоренным, затем после знака запятой необходимо ввести значение степени).

Пример: √(100 , 3) – выражение для вычисления 3√100.

– расчёт натурального логарифма, то есть логарифма по основанию e.

– расчёт десятичного логарифма, то есть логарифма по основанию 10.

– расчёт логарифма по заданному основанию (первое выражение является значением логарифма, затем после знака запятой необходимо ввести значение основания).

Пример: log(100 , 10) – расчёт логарифма log₁₀100.

– расчёт факториала.

– выведение на экран числа Эйлера.

Тригонометрические функции

, , , – вычисление основных тригонометрических функций: синус, косинус, тангенс и котангенс.

, , , – вычисление обратных тригонометрических функций: арксинус, арккосинус, арктангенс и арккотангенс.

– выведение на экран числа π.

Функциональные команды

– (англ. “Memory Save”) сохранить число с экрана в память.

– (англ. “Memory Read”) вывести число из памяти на экран.

– (англ. “Memory Clean”) очистить память калькулятора.

– (англ. “All Clean”) очистка калькулятора в том числе памяти.

– (англ. “Clean”) очистка калькулятора без сброса памяти.

Как пользоваться инженерным калькулятором – на примерах

Как возвести в степень

Чтобы возвести, к примеру, 12^3 вводите в следующей последовательности:

12 3

12, клавиша «икс в степени игрик» , 3, знак равенства

Ответ: 1728

Как найти корень кубический

Допустим, что мы извлекаем корень кубический из 729, нажмите в таком порядке:

729

729, «кубический корень из икс», равенства

Как найти корень на калькуляторе

Задача: Найти квадратный корень 36.

Решение: всё просто, нажимаем так:

36 y√x] 2

36, «корень из икса, в степени игрик», нужную нам степень 2, равно

Ответ: 6

При помощи этой функции вы можете найти корень в любой степени, не только квадратный.

Как возвести в квадрат

Для возведения в квадрат онлайн вычислительная программа содержит две функции:

«икс в степени игрик», «икс в квадрате»

Последовательность ввода данных такая же, как и раньше – сначала исходную величину, затем «x^2» и знак равно, либо если не квадрат, а произвольное число, необходимо нажать функцию «x^y», затем указать необходимую степень и так же нажать знак «равно».

Например: 45 6

Ответ: сорок пять в шестой степ. равно 8303765625

Задачи, которые позволяет решать программный комплекс EnergyCS Электрика

• Определение расчетных токовых нагрузок для всех элементов распределительной сети, осуществляемое различными методами: по коэффициентам загрузки электродвигателей и коэффициентам одновременности максимумов в узлах сети, по методу института «Теплоэлектропроект», по коэффициентам расчетной мощности в соответствии с «Указаниями по расчету электрических нагрузок РТМ 36.18.32.4−92».
• Расчет рабочих токов во всех фазах и в нулевом проводе четырехпроводной сети по заданным нагрузкам.
• Расчет фазных и линейных напряжений в каждой точке сети, симметричных составляющих напряжений и соответствующих коэффициентов несимметрии, а также определение наибольших отклонений напряжения в установившемся режиме.
• Расчет потоков мощности и потерь мощности во всех элементах сети в установившемся режиме работы.
• Расчет величины тепловыделений в электрооборудовании в заданных помещениях.
• Расчет пиковых (пусковых) токов и времени их протекания во всех элементах сети, а также напряжений в каждой точке при протекании пиковых токов с оценкой наибольших отклонений напряжений от номинальных значений.
• Оценка времени работы аккумуляторной батареи.
• Определение для каждого элемента сети максимальных токов в начальный момент времени при трехфазном и однофазном коротком замыкании (КЗ) и наибольшего значения ударного тока КЗ. Для трехфазных КЗ учитываются возможные подпитки от синхронных и асинхронных двигателей с учетом параметров установившегося режима, предшествующего КЗ.
• Определение для каждого элемента сети минимальных токов при однофазном, двухфазном и трехфазном КЗ с учетом сопротивления дуги, а также с учетом нагревания токоведущих частей рабочим током и током КЗ (учет теплового спада); при этом сопротивление дуги может быть задано или рассчитано различными методами согласно ГОСТ.
• Определение минимальных токов при однофазном, двухфазном и трехфазном КЗ в конце участка, резервируемого защитой.
• Определение максимального тока КЗ при отключении резервной защитой на некотором расстоянии от начала кабеля для проверки термического действия тока КЗ.
• Определение тока в момент отключения основной или резервной защитой при КЗ в конце кабеля рассматриваемого участка с учетом изменения сопротивления кабеля из-за нагрева током короткого замыкания.
• Определение ударных токов КЗ.
• Оценка тока и напряжения самозапуска для отстройки релейных защит.
• Определение для каждой возможной точки КЗ времени его отключения основными и резервными защитами по заданным характеристикам срабатывания защитных аппаратов.
• Оценка температуры жил проводов и кабелей при рабочих токах и на моменты отключения токов КЗ основными и резервными защитами для проверки кабелей на термическую стойкость и невозгорание, определение интеграла Джоуля.
• Возможность вывода на расчетную схему параметров и типов оборудования, их коэффициентов мощности и коэффициентов загрузки, сопротивления прямой и нулевой последовательностей, коэффициентов чувствительности для защитных аппаратов и др.
• Проверки оборудования по заданным условиям: проверка на термическую стойкость и невозгорание, проверка селективности срабатывания защитных аппаратов, коэффициентов чувствительности, уставки защитных аппаратов по расчетному и пусковому току, проверка на отклонение напряжения и др.
• Автоматический выбор из встроенной базы данных сечений проводов и кабелей, коммутационных и защитных аппаратов.
• Проверка селективности срабатывания защитных аппаратов с зависимой или независимой от тока характеристикой времени срабатывания, а также построение карт селективности.
• Автоматизированный выбор уставок автоматов и номинальных токов плавких вставок предохранителей.

• Автоматизированный выбор аккумуляторной батареи с учетом множества внешних и внутренних факторов.

  Питание сети от аккумуляторной батареи

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

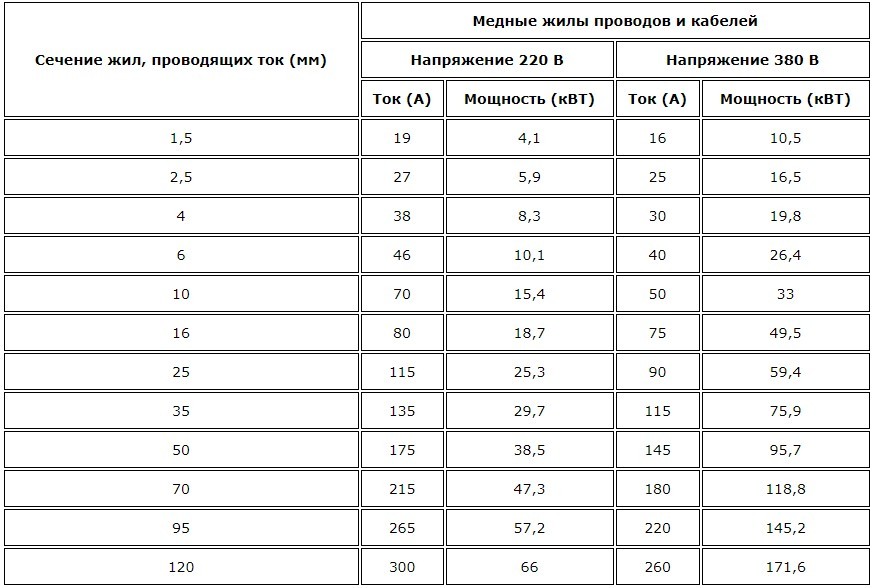

Таблицы сечения медного и алюминиевого кабеля

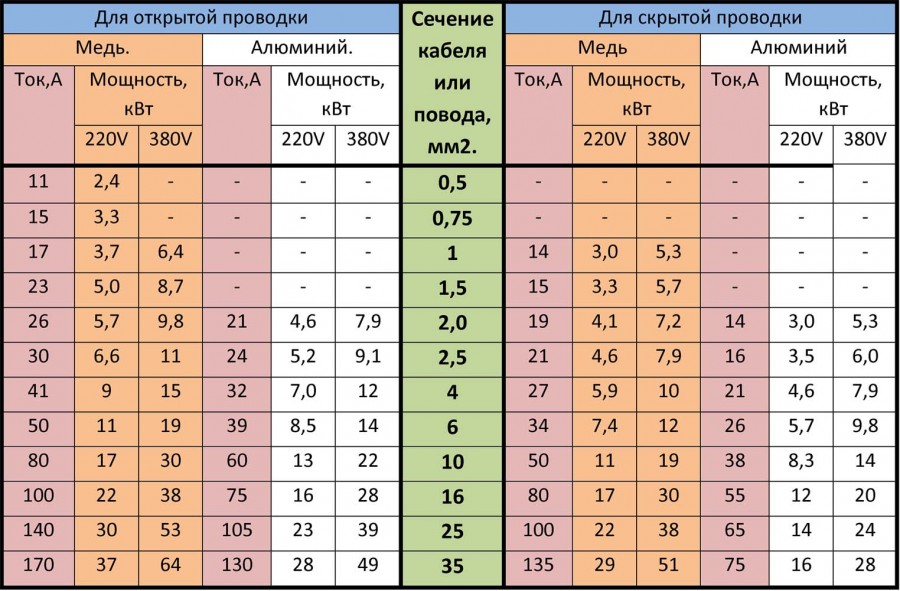

При определении большинства параметров расчётов пригодится таблица расчёта сечения кабеля, представленная на нашем сайте. Так как основные параметры рассчитываются на основании потребности потребителя тока все исходные могут быть достаточно легко посчитаны. Однако так же важную роль влияет марка кабеля и провода, а также понимание конструкции кабеля.

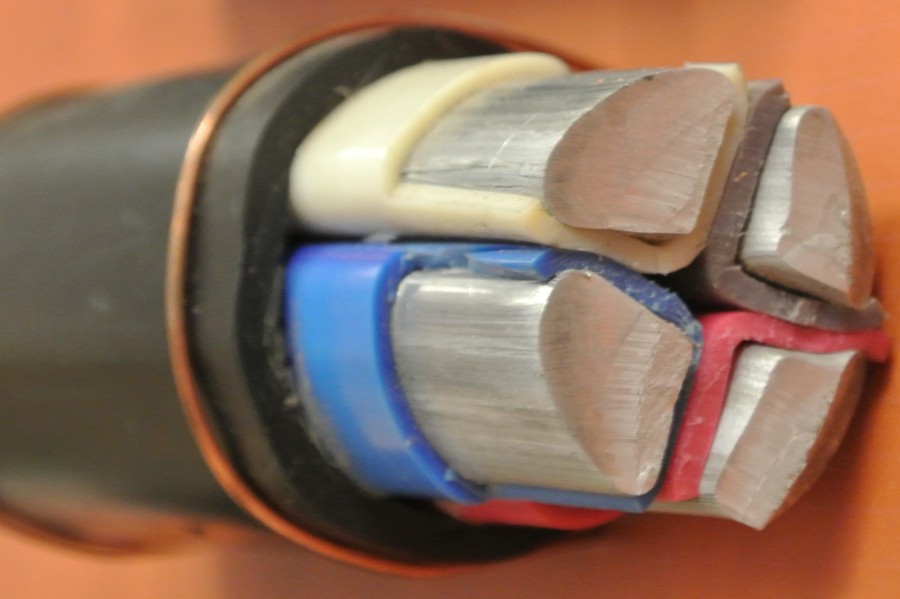

Основными характеристиками конструкции кабеля являются:

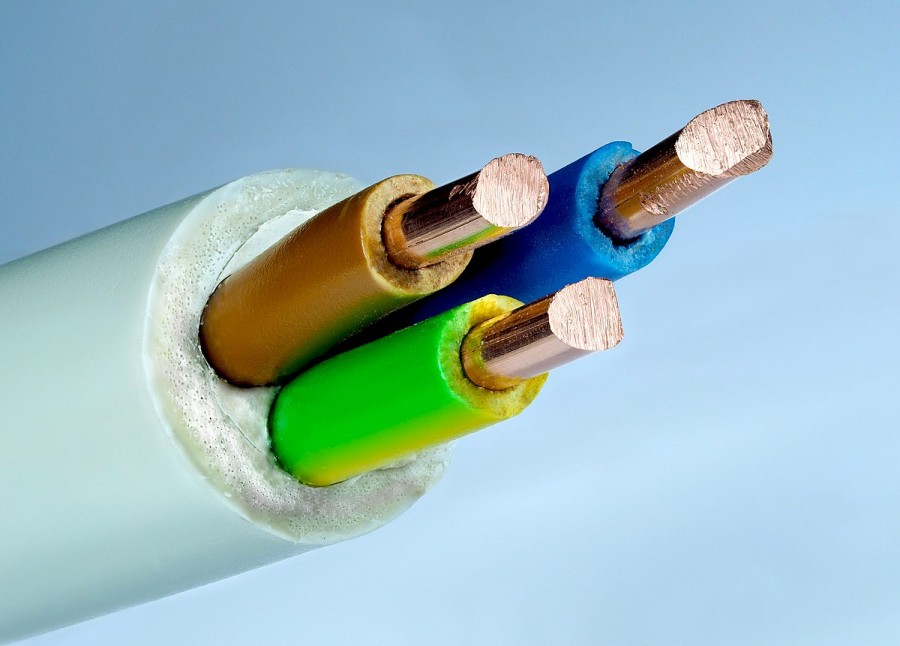

• Материал-проводника
• Форма проводника
• Тип проводника
• Покрытие поверхности проводника

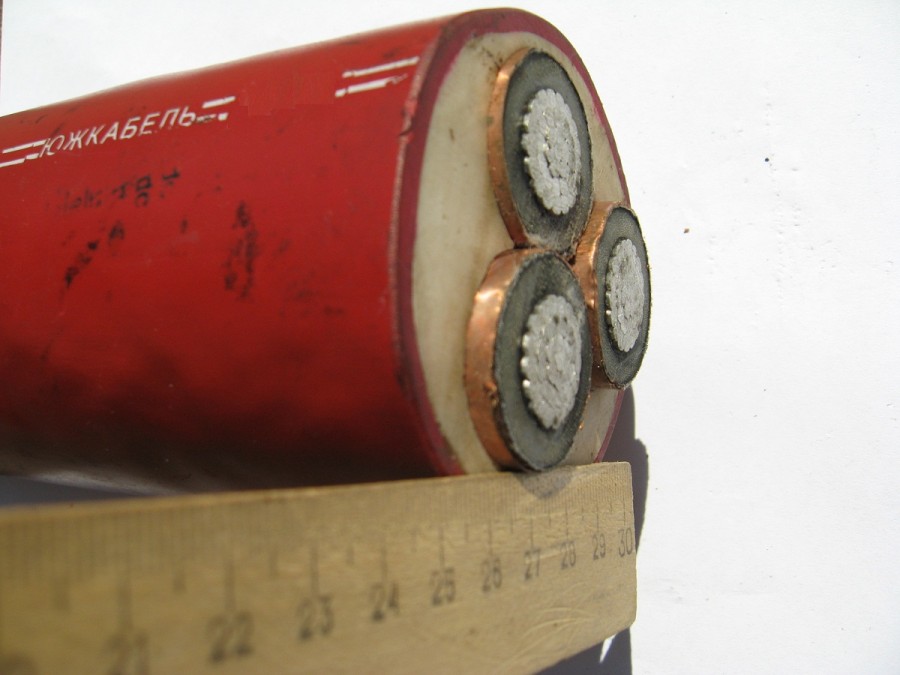

• Тип изоляции
• Количество жил

Ток, протекающий через кабель создаёт тепло за счёт потерь в проводниках, потерь в диэлектрике за счёт теплоизоляции и резистивных потерь от тока. Именно поэтому самым основным является расчёт нагрузки, который учитывает все особенности подвода силового кабеля, в том числе и тепловые. Части, которые составляют кабель (например, проводники, изоляция, оболочка, броня и т. д.), должны быть способны выдержать повышение температуры и тепло, исходящее от кабеля.

Пропускная способность кабеля — это максимальный ток, который может непрерывно протекать через кабель без повреждения изоляции кабеля и других компонентов. Именно этот параметр и является результатом при расчёте нагрузки, для определения общего сечения.

Кабели с более большими зонами поперечного сечения проводника имеют более низкие потери сопротивления и могут рассеять тепло лучше, чем более тонкие кабели. Поэтому кабель с 16 мм2 сечения будет иметь большую пропускную способность тока, чем 4 мм2 кабель.

Для систем переменного тока обычно используется метод расчёта перепадов напряжения на основе коэффициента мощности нагрузки. Как правило, используются полные токи нагрузки, но если нагрузка была высокой при запуске (например, двигателя), то падение напряжения на основе пускового тока (мощность и коэффициент мощности, если это применимо), должны также быть просчитаны и учтены, так как низкое напряжение так же является причиной выхода из строя дорогостоящего оборудования, несмотря на современные уровни его защиты.

Расчет стоимости электромонтажных работ

Мы все хотим быть морально подготовлены к информации о стоимости электромонтажных работ, еще до того как мастер придет для составления окончательной сметы. На нашем сайте можно узнать сколько стоит монтаж электрики в квартире и частном доме в соответствии с вашими требованиями и пожеланиями. Предлагаем с помощью онлайн калькулятора выполнить расчет, составить детальную смету на электромонтажные работы и скачать Приложение к договору №1 в формате PDF.

Как рассчитать стоимость монтажа электрики

Нет такого понятия, как цена одной точки электрики или стоимость электромонтажных работ за квадратный метр. Стоимость монтажа электропроводки в нашей компании складывается из метража кабеля, метража штробы, количества розеток и выключателей. Простая арифметика, прозрачные цены на услуги электрика, вот главный принцип нашей работы. Вы платите только за выполненный объем оказанных услуг, никаких лишних переплат. Расценки на электромонтажные работы у нас фиксированные, действительны на . Цена остаётся неизменной на протяжении выполнения всего проекта, что исключает неожиданные «сюрпризы» для заказчика, ориентированного на конкретную, озвученную в начале стоимость.

Простой расчет стоимости

Хотите узнать сколько стоит замена электропроводки в однокомнатной, двухкомнатной, трехкомнатной квартире, монтаж электрики в частном доме под ключ. Предлагаем воспользоваться упрощенной версией онлайн калькулятора и выполнить самостоятельный расчет (следуя нашей инструкции). Точность расчета как правило составляет 90% от фактической стоимости работ. Рассчитать и скачать смету…

Итоговые параметры схемы замещения

\displaystyle \underline{Z}_{12} = R_{в} + j \cdot X_{в} = 1,433 + j \cdot 100,762 Ом;

\displaystyle \underline{Y}_{12} = G_{т} – j \cdot B_{т} = 8,507 \cdot 10^{-7} – j \cdot 5,955 \cdot 10^{-6} См;

\displaystyle \underline{Z}_{23} = R_{н} + j \cdot X_{н} = 2,866 + j \cdot 193,127 Ом;

\displaystyle \underline{Z}_{24} = R_{с} + j \cdot X_{с} = 1,433 + j \cdot 0 Ом;

\displaystyle \underline{Z}_{45} = R_{45} + j \cdot X_{45} = 2,36 + j \cdot 8,017 Ом;

\displaystyle \underline{Y}_{45} = j \cdot \frac{B_{45}}{2} = j \cdot 2,559 \cdot 10^{-4} См;

\displaystyle \underline{Z}_{46} = R_{46} + j \cdot X_{46} = 2,36 + j \cdot 8,017 Ом;

\displaystyle \underline{Y}_{46} = j \cdot \frac{B_{46}}{2} = j \cdot 2,844\cdot 10^{-4} См;

\displaystyle \underline{Z}_{56} = R_{56} + j \cdot X_{56} = 2,36 + j \cdot 8,017 Ом;

\displaystyle \underline{Y}_{56} = j \cdot \frac{B_{56}}{2} = j \cdot 1,137 \cdot 10^{-4} См.

Расчёт кольца без учета потерь мощности

Рисунок 3. Потоки мощностей в кольце

С целью определения точки потокораздела необходимо выполнить расчёт потокораспределения мощностей без учёта продольных потерь мощности в ветвях. Условно-положительные направления потоков мощностей представлены на Рисунке 3.

Для удобства дальнейших расчётов необходимо эквивалентировать мощности шунтов в узлы:

\displaystyle \underline{Y}_{4} = \underline{Y}_{45} + \underline{Y}_{46} = j \cdot 5,403 \cdot 10^{-4} См;

\displaystyle \Delta\dot{S}_{4} = |\dot{U}_{4}|^{2}\cdot\hat{Y}_{4} = -j \cdot 7.911 См;

\displaystyle \underline{Y}_{5} = \underline{Y}_{45} + \underline{Y}_{56} = j \cdot 3.696 \cdot 10^{-4} См;

\displaystyle \Delta\dot{S}_{5} = |\dot{U}_{5}|^{2}\cdot\hat{Y}_{5} = -j \cdot 5.411 См;

\displaystyle \underline{Y}_{6} = \underline{Y}_{56} + \underline{Y}_{46} = j \cdot 3.981 \cdot 10^{-4} См;

\displaystyle \Delta\dot{S}_{6} = |\dot{U}_{6}|^{2}\cdot\hat{Y}_{6} = -j \cdot 5,829 См;

Пересчёт мощностей в узлах:

\displaystyle\dot{S}_{4} = \dot{S}_{4} + \Delta\dot{S}_{4} = -10 -j \cdot 17,911 См;

\displaystyle\dot{S}_{5} = \dot{S}_{5} + \Delta\dot{S}_{5} = -40 -j \cdot 25,411 См;

\displaystyle\dot{S}_{6} = \dot{S}_{6} + \Delta\dot{S}_{6} = 60 +j \cdot 24,171 См;

Примем следующее допущение: пусть напряжения во всей электрической сети постоянно и не зависит от распределения потоков мощностей. С учётом того, что продольные потери мощности отсутствуют, то поток мощности в начале ветви равен потоку мощности в конце ветви.

Пусть мощность ветви 4-5 равной контурной (головной поток), тогда:

\displaystyle \dot{S}_{54}=\dot{S}_{k}.

В соответствии с первым законом Кирхгофа для узлов (5),(6):

\displaystyle \dot{S}_{56}= -\dot{S}_{k}-\dot{S}_{5};

\displaystyle \dot{S}_{46}=\dot{S}_{6}-\dot{S}_{56}.

Можно выразить и найти контурный поток:

\displaystyle \dot{S}_{k} = \frac{-\dot{S}_{5}\cdot (\hat{Z}_{56}+\hat{Z}_{46})-\dot{S}_{6}\cdot \hat{Z}_{46}}{\hat{Z}_{45}+\hat{Z}_{56}+\hat{Z}_{46}} МВА.

\displaystyle \dot{S}_{k} = \frac{-(-40-j\cdot 25,411)\cdot (2,36-j\cdot 8,017+2,36-j\cdot 8,017)-(-60+j\cdot 24,171)(2,36-j\cdot 8,017)}{2,36-j\cdot 8,017+2,36-j\cdot 8,017+2,36-j\cdot 8,017} = 6,667 + j\cdot 8,884 МВА.

Тогда потоки мощности по всем остальным линиям кольца:

\displaystyle \dot{S}_{54}=\dot{S}_{k} = 6,667 + j\cdot 8,884 МВА;

\displaystyle \dot{S}_{56}=-\dot{S}_{k}-\dot{S}_{5} = -(6,667 + j\cdot 8,884)-(-40-j\cdot 25,411) = 33,333 + j\cdot 16,528 МВА;

\displaystyle \dot{S}_{46}=\dot{S}_{6}-\dot{S}_{56} = 60+j\cdot 24,171-(33,333+j\cdot 16,528) = 26,667+j\cdot 7,644 МВА.

Пусть точка потокораздела – узел(3).

Список источников

• matworld.ru
• www.joyta.ru
• home-electric.ru
• electrikmaster.ru
• kalkpro.ru
• powersystem.info
• www.energycs.ru
• www.asutpp.ru
• electric-220.ru
• CalcSoft.ru
